Цепные передачи, назначение, достоинства, недостатки, классификация

В подразделе помещены сведения о приводных и тяговых цепях. Приводные цепи применяют для передачи механической энергии на средние расстояния между параллельными валами. По сравнению с ременными передачами цепные имеют меньшие габариты и обеспечивают постоянное передаточное отношение, так как работают без скольжения. Для облегчения подбора приводных роликовых цепей в таблицу основных параметров включены площади проекций опорных поверхностей шарниров. Тяговые цепи применяют в качестве тягового элемента в различных конвейерах.

Описание цепной передачи

Цепной называется передача, состоящая из двух колес-звездочек, соединенных цепью (рис. 13). Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. Может иметь как постоянное, так и переменное передаточное число (например, цепной вариатор).

Рис. 1 — Устройство цепной передачи

Цепь состоит из подвижных звеньев. В замкнутое кольцо для передачи непрерывного вращательного движения концы цепи соединяются с помощью специального разборного звена.

Как правило, число зубьев на звёздочках и число звеньев цепи стараются делать взаимно простыми, что обеспечивает равномерность износа: каждый зуб звёздочки поочерёдно работает со всеми звеньями цепи.

Классификация

Основная классификация цепных передач проводится по признаку использованной цепи. Выделяют:

• Роликовые. Контакт звена и шестерни осуществляется посредством ролика, одновременно скрепляющего звенья.
• Втулочные. Контакт идет посредством втулки, вращающейся вокруг ролика. Такое решение повышает ресурс цепного привода, но одновременно растут его вес и себестоимость.
• Зубчатые. Набираются из шарнирно сочлененных пластин, на внутренней стороне которых имеются профилированные впадины под зубья.

Кроме того, по числу насаженных на вал зубчатых колес и, соответственно, числу параллельных рядов в одном звене, различают такие виды, как:

• однорядные;
• двухрядные;
• многорядные.

Увеличение числа шестерен используется для повышения мощности либо для уменьшения габаритов изделия.

Достоинства цепных передач

В сравнении с ремёнными передачами они характеризуются следующими достоинствами:

• отсутствие проскальзывания;
• компактность (занимают значительно меньше места по ширине);
• постоянство среднего передаточного отношения;
• отсутствие предварительного натяжения и связанных с ним дополнительных нагрузок на валы и подшипники;
• передача большой мощности как при высоких, так и при низких скоростях;
• сохранение удовлетворительной работоспособности при высоких и низких температурах;
• приспособление к любым изменениям конструкции удалением или добавлением звеньев.
• возможность передачи движения одной цепью нескольким звездочкам;
• по сравнению с зубчатыми передачами — возможность передачи вращательного движения на большие расстояния (до 7 м);
• сравнительно высокий КПД (> 0,9 ÷ 0,98);
• возможность легкой замены цепи.

Как выбрать цепь, которая не будет заедать или проскальзывать на звездочках?

Недостаточно правильно подобрать калибр и шаг, важно, чтобы цепь была откалибрована в соответствии с жесткими допусками, иначе она будет «подпрыгивать» под нагрузкой. Когда шаг звеньев имеет отклонения от допусков более 3%, это трудно определить визуально, но легко подтверждается при практических испытаниях. Проблема проскальзывания или заклинивания обычно возникает после того, как цепь прошла несколько оборотов под нагрузкой.

Как проверить калибровку цепи?

Если вы подбираете калиброванную цепь для якорной лебедки и сомневаетесь в качестве калибровки, есть простой способ проверить ее соответствие допускаемым предельным отклонениям и вашему лебедочному барабану.

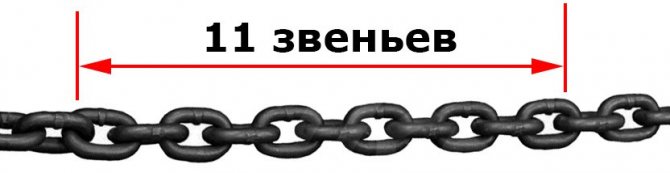

Для этого надо купить метровый отрезок цепной ветви и измерить длину 11 звеньев. Почему именно 11 звеньев? – потому, что это общепринятая стандартная длина. Определите линейкой расстояние от внутренней части первого до внутренней части последнего звена. При этом убедитесь, что цепь натянута, чтобы обеспечить точное измерение.

Важно!

Предельное отклонение шага для калиброванной цепи не должно превышать ±3% от регламентированного значения!

Таблица 1. Нормальные результаты измерений калиброванной короткозвенной цепи DIN 766

Совет:

Для якорных лебедок европейского производства выбирайте откалиброванные короткозвенные цепи стандарта DIN 766, так как они полностью подходят к установленным на них барабанам.

Недостатки цепных передач

• удлинение цепи вследствие износа ее шарниров и растяжения пластин;
• сравнительно высокая стоимость цепей;
• невозможность использования передачи при реверсировании без остановки;
• передачи требуют установки на картерах;
• затруднен подвод смазки к шарнирам цепи, что сокращает срок службы передачи.
• скорость движения цепи, особенно при малых числах зубьев звездочек, не постоянна, что вызывает колебания передаточного отношения.
• цепь состоит из отдельных звеньев и располагается на звездочке не по окружности, а по многограннику, что вызывает шум дополнительные динамические нагрузки;

Недостатки

К недостаткам цепных передач относятся следующие:

• высокая шумность, обуславливаемая постоянными соударениями деталей привода;
• скорый износ шарнирных сочленений, потребность в постоянной смазке и закрытом картере;
• растяжение по мере износа шарнирных сочленений;
• менее плавная передача вращения, чем у зубчатых приводов.

Для определенных сфер применения достоинства данного типа привода существенно перевешивают его недостатки

Классификация цепей

По назначению:

• приводные цепи
• тяговые цепи
• грузовые цепи.

В некоторых механизмах грузоподъёмные цепи, например, цепная таль с ручным приводом, играют роль приводных цепей.

По конструкции различают приводные цепи:

• роликовые,
• втулочные,
• зубчатые,
• фасоннозвенные.

Роликовые приводные цепи

Зацепление цепи со звездочкой происходит через свободно вращающийся закаленный ролик, который, поворачиваясь на втулке, перекатывается по зубу звездочки, образуя шарнир скольжения. Такая конструкция позволяет выровнять давление зуба на втулку и уменьшить изнашивание как втулки, так и зуба.

Пластины очерчены контуром, напоминающим цифру 8 и обеспечивающим равную прочность пластины во всех сечениях. Роликовые цепи имеют широкое распространение. Их применяют при скоростях v ≤ 15 м/сек.

Приводные роликовые цепи выпускают по ГОСТ 13568-75. Различают:

• однорядные нормальные (ПР),
• однорядные длиннозвенные облегченные (ПРД),
• однорядные усиленные (ПРУ),
• двухрядные (2ПР),
• трехрядные (ЗПР),
• четырехрядные (4ПР),
• с изогнутыми пластинками (ПРИ).

Из роликовых однорядных цепей наиболее распространены нормальные ПР. Длиннозвенные облегченные цепи ПРД изготовляют с пониженной разрушающей нагрузкой; допускаемая скорость для них до 3 м/сек. Усиленные цепи ПРУ изготовляют повышенной прочности и точности; их применяют при больших и переменных нагрузках, а также при высоких скоростях.

Многорядные цепи позволяют увеличивать нагрузку пропорционально числу рядов, поэтому их применяют при передаче больших мощностей. Роликовые цепи с изогнутыми пластинами повышенной податливости применяют при динамических нагрузках (ударах, частых реверсах и т. д.).

Рис. 2 — Однорядные и двухрядные роликовые цепи

Втулочные приводные цепи

Втулочные приводные цепи по конструкции подобны роликовым, но не имеют роликов, что удешевляет цепь, уменьшает ее массу, но существенно увеличивает износ втулок цепи и зубьев звездочек.

Втулочная однорядная цепь (см. рис. 3) состоит из внутренних пластин, напрессованных на втулки, свободно вращающиеся на валиках, на которых напрессованы наружные пластины. В зависимости от передаваемой мощности приводные втулочные цепи изготовляют однорядными (ПВ) и двухрядными (2ПВ). Эти цепи просты по конструкции, имеют небольшую массу и наиболее дешевы, но менее износоустойчивы, поэтому применение их ограничивают небольшими скоростями, обычно до 10 м/сек.

Втулочные и роликовые цепи изготовляют однорядными и многорядными с числом рядов 2, 3, 4 и более. Многорядная цепь с меньшим шагом t позволяет заменить однорядную с большим шагом и тем самым уменьшить диаметры звездочек, снизить динамические нагрузки в передаче. Многорядные цепи могут работать при существенно больших скоростях движения цепи. Нагрузочная способность цепи возрастает почти прямо пропорционально числу рядов.

Соединение концов цепи при четном числе ее звеньев производят соединительным звеном, при нечетном – менее прочным переходным звеном с изогнутыми пластинами. Поэтому применяют цепи с четным числом звеньев.

Однорядные и двухрядные втулочные цепи типа ПВ выпускают по ГОСТ 13568-75.

Рис. 3 — Однорядные и двухрядные втулочные цепи типа ПВ

Тяговые пластинчатые цепи

Тяговые пластинчатые цепи (втулочные и роликовые) выпускают по ГОСТ 588-81; этот ГОСТ распространяется на тяговые пластинчатые втулочные, роликовые и катковые цепи (с гладкими катками и подшипниками скольжения), применяемые в подъемно-транспортных машинах и других механизмах.

Приводные зубчатые цепи

Приводные зубчатые цепи выпускают по ГОСТ 13552-81. Эти цепи работают плавно, с небольшим шумом, обеспечивают высокую кинематическую точность передачи вследствие равномерного изменения шага в процессе работы, обладают повышенной надежностью. Зубчатые цепи состоят из набора пластин зубообразной формы, шарнирно соединенных между собой. Число пластин определяет ширина цепи, которая зависит от передаваемой мощности. Рабочими гранями пластин являются плоскости зубьев, расположенные под углом 60°, которыми каждое звено цепи садится на два зуба звездочки. Благодаря этой особенности зубчатые цепи обладают минимально возможным шагом и поэтому допускают более высокие скорости. Для устранения бокового спадания цепи со звездочки применяют направляющие пластины, расположенные по середине цепи или по бокам ее. Зубчатые цепи по сравнению с другими работают более плавно, с меньшим шумом, лучше воспринимают ударную нагрузку, но тяжелее и дороже.

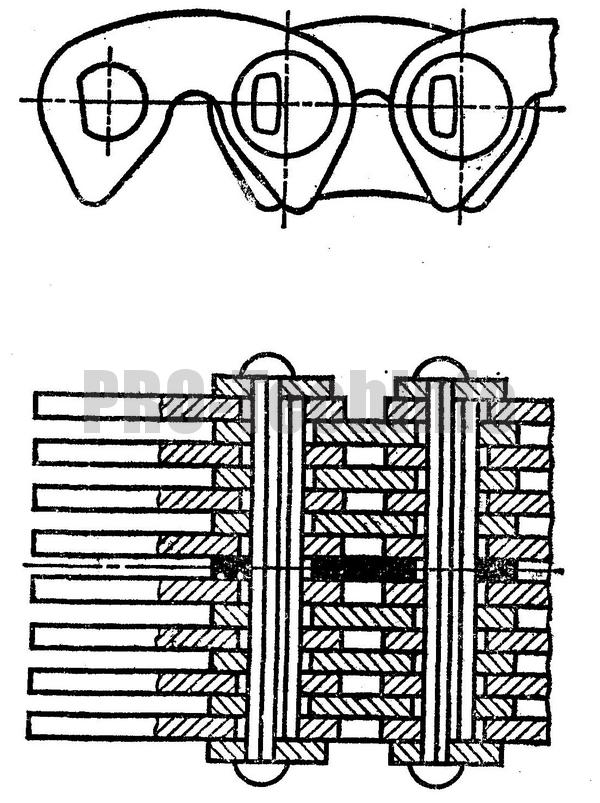

Рис. 4 — Зубчатая цепь

Фасоннозвенные цепи

Фасоннозвенные цепи различают двух типов:

• крючковые;
• штыревые.

Крючковая цепь состоит из звеньев одинаковой формы, отлитых из ковкого чугуна или штампованных из полосовой стали 30Г без дополнительных деталей. Сборку и разборку этой цепи осуществляют путем взаимного наклона звеньев на угол 60°.

В штыревой цепи литые звенья из ковкого чугуна соединяются зашплинтованными стальными (из стали Ст3) штырями.

Фасоннозвенные цепи применяют при передаче небольших мощностей, при малых скоростях (крючковая — до 3 м/сек, штыревая — до 4 м/сек), обычно в условиях несовершенной смазки и защиты. Звенья фасоннозвенных цепей не обрабатывают. Благодаря небольшой стоимости и легкости ремонта фасоннозвенные цепи широко применяют в сельскохозяйственных машинах.

Цепи общего назначения

В эту группу входят стальные круглозвенные цепи нормальной прочности с калибром от 2 до 16 мм со сварным соединением звеньев. Они изготавливаются в соответствии с DIN 763, DIN 5685 Form C (длиннозвенная) и DIN 766, DIN 5685 Form A (короткозвенная) из низкоуглеродистой стали класса 2. Их используют для растяжек, подвесов и в других системах крепления, не работающих в условиях динамических нагрузок и не связанных с подъемом грузов. В домашнем хозяйстве их применяют для привязки животных, подъема колодезной воды изготовления качелей. Цепные ветви, состоящие из длинных звеньев, обладают лучшей подвижностью, но уступают аналогам с коротким звеном в прочности.

Сравнение короткозвенной и длиннозвенной цепи общего назначения

Область применения цепных передач

Цепные передачи находят широкое применение во многих областях машиностроения, конструкциях сельскохозяйственных и дорожных машин, станкостроении и т. д. Их применяют в станках, мотоциклах, велосипедах, автомобилях, промышленных роботах, буровом оборудовании, подъемно-транспортных, строительно-дорожных, сельскохозяйственных, полиграфических и других машинах, в нефтяном оборудовании для передачи движения между параллельными валами на значительные расстояния, когда применение зубчатых передач нецелесообразно, а ременных невозможно. Цепные передачи применяют при сравнительно больших межосевых расстояниях, когда зубчатые передачи невозможно использовать вследствие их громоздкости, а ременные передачи в связи с требованиями компактности или постоянства передаточного отношения. Преимущественное распространение имеют открытые цепные передачи, работающие без смазки, или с периодической ручной смазкой, с однорядными втулочно-роликовыми цепями, непосредственно встроенные в машины.

Цепные передачи наибольшее применение получили для передачи мощностей до 120 кВт при окружных скоростях до 15 м/сек.

Классификация цепных передач | Лекции и примеры решения задач механики

Цепная передача основана на зацеплении цепи и звездочек. Принцип зацепления, а не трения, а также повышенная прочность стальной цепи по сравнению с ремнем позволяют передавать цепью при прочих равных условиях большие нагрузки. Отсутствие скольжения обеспечивает постоянство среднего передаточного отношения.

Принцип зацепления не требует предварительного натяжения цепи, в связи с чем уменьшается нагрузка на валы и опоры. Цепные передачи могут работать при меньших межосевых расстояниях и при больших передаточных отношениях, а также передавать мощность от одного ведущего вала нескольким ведомым.

Основной причиной недостатков цепной передачи является то, что цепь состоит из отдельных жестких звеньев и располагается на звездочке не по окружности, а по многоугольнику. С этим связаны непостоянство скорости цепи в пределах одного оборота, износ шарниров цепи, шум и дополнительные динамические нагрузки. Кроме того цепь дороже и сложнее в изготовлении.

Конструкции приводных цепей

Основными типами приводных цепей являются роликовые, втулочные (ГОСТ 13568-75) и зубчатые цепи ГОСТ 13552-81).

Роликовая цепь состоит из двух рядов наружных (1) и внутренних (2) пластин. В наружные пластины запрессованы валики (3), пропущенные через втулки (4). Втулки запрессованы в отверстия внутренних пластин. Втулка на валике и ролик на втулке могут свободно поворачиваться.

Применение втулки позволяет распределить нагрузку по всей длине валика и этим уменьшить износ шарниров. Наряду с однорядными изготовляют двух-, трех- и четырехрядные цепи. Их собирают из тех же элементов, только валик проходит через все ряды.

Втулочные цепи по конструкции аналогичны роликовым, но у них нет ролика (5). Вследствие этого износ цепи и звездочек увеличивается, но снижается масса и стоимость цепи.

Зубчатые цепи состоят из набора пластин с двумя зубообразными выступами. Пластины цепи зацепляются с зубьями звездочки своими торцовыми плоскостями. Угол заклинивания принят 6°.

Конструкция зубчатых цепей позволяет изготавливать их широкими и передавать большие нагрузки. Они работают плавно, с меньшим шумом. Их рекомендуют применять при сравнительно высоких скоростях — до 35 м/с.

Известные зубчатые цепи различаются в основном по конструкции шарниров. Совершенствование шарниров направлено на уменьшение износа и потерь на трение.

Формулы для расчета цепных передач >Содержание курса >

isopromat.ru

Звездочки

Работа цепной передачи во многом зависит от качества звездочек: точности их изготовления, каче­ства поверхности зубьев, материала и термообработки.

Конструктивные размеры и форма звездочек зависят от параметров вы­бранной цепи и передаточного отношения, определяющего число зубьев меньшей ведущей звездочки. Параметры и качественные характеристики звездочек установлены ГОСТ 13576-81. Звездочки приводных роликовых и втулочных выполняют по ГОСТ 591-69, звездочки для пластинчатых цепей по ГОСТ 592-81, звездочки для зубчатых цепей по ГОСТ 13576-81.

Рабочий профиль зуба звездочки для роликовых и втулочных цепей очерчен дугой, соответствующей окружности. Для зубчатых цепей рабочие профили зубьев звездочек прямолинейны. В поперечном сечении профиль звездочки зависит от числа рядов цепи.

Материал звездочек должен быть износостойким, способным сопротив­ляться ударным нагрузкам. Звездочки изготовляют из сталей 40, 45, 40Х и других с закалкой до твердости HRC 40…50 или цементируемой стали 15, 20, 20Х и других с закалкой до твердости HRC 50.. .60. Для звездочек тихоходных передач применяют серый или модифицированный чугун СЧ 15, СЧ 20 и др.

В последнее время применяют звездочки с зубчатым венцом из пластмасс. Для таких звездочек характерны пониженный изно­с цепи и малый шум при работе передачи.

Материал цепей

Все детали цепного механизма должны хорошо сопротивляться повышенным статическим и ударным нагрузкам, и быть достаточно износостойкими. Боковые пластины делают из высокопрочных сплавов, они работают в основном на растяжение. Оси, втулки, ролики, вкладыши и призматические элементы делаются из высокопрочных и хорошо цементируемых сплавов. Цементация проводится на глубину до 1,5 мм и обеспечивает хорошую стойкость к износу трением. После этого детали подвергаются термообработке закаливанием. Твердость доводится до 65 ед.

Зубчатые колеса делают из легированных сталей, также подвергаемых закалке до 60 ед.

Для передач малой скорости и мощности, при умеренных параметрах разгона и торможения применяют ковкие чугуны.

Для снижения шума и повышения плавности хода при ограниченных мощностях используют шестеренки из текстолита или прочных пластмасс. Применяют также наплавку металлических и нанесение полимерных покрытий на детали и узлы, работающие в агрессивных средах.

Примеры конструкций и элементы цепных передач

• Цепи приводные роликовые по ГОСТ 13568-75 (СТ СЭВ 2640-80)
• Цепи приводные зубчатые по ГОСТ 13552-81
• Цепи тяговые разборные по ГОСТ 589-85 (СТ СЭВ 535-77)
• Конструкции звездочек, натяжные звездочки.
• Ограждение и смазывание цепных передач
• Цепи тяговые пластинчатые по ГОСТ 588-81 (СТ СЭВ 1011-78)

Соседние страницы

• Вариаторы
• Ременные передачи
• Редукторы
• Детали редукторов.
• Планетарные редукторы.
• Волновые редукторы.
• Коробки передач
• Передача винт-гайка качения

применение , достоинства , недостатки

Ременную передачу относят к передачам трением с гибкой связью. Она состоит из ведущего и ведомого шкивов и ремня, надетого на шкивы предварительным натяжением (рис. 13.1). Нагрузку передают силы трения, возникающие между шкивами и ремнем. Являются разновидностью фрикционных передач, где движение передаётся посредством специального кольцевого замкнутого ремня.

Ременные передачи применяются для приводаагрегатов от электродвигателей малой и средней мощности; для привода от маломощных двигателей внутреннего сгорания.

Достоинства ременных передач.

1. Простота конструкции.

2. Возможность передачи движения на значительные расстояния (до 15 м).

3. Возможность работы с высокими частотами вращения.

4. Плавность и бесшумность работы.

5. Смягчение вибраций и толчков.

6. Предохранение механизмов от перегрузок за счет возможности проскальзывания ремня (к передачам зубчатым ремнем это свойство не относится).

Недостатки.

1. Большие радиальные размеры.
2. Малая долговечность ремня.
3. Большие нагрузки на валы и подшипники.
4. Непостоянство передаточного число.

Применение. Ременные передачи применяют в большинстве случаев для передачи движения от электродвигателя, когда по конструктивным соображениям межосевое расстояние а должно быть достаточно большим, а передаточное число и может быть не строго постоянным ( приводы стан- ков, конвейеров, дорожных и строительных машин и др.). Передачи зубчатым ремнем можно применять и в приводах, требующих постоянного значения и. Мощность, передаваемая ременной передачей, обычно до 50 кВт, хотя может достигать 2000 кВт и больше. Скорость ремня v = 5…50 м/с, а в высокоскоростных передачах до 100 м/с и выше. Ограничение мощности и скорости вызвано большими габаритами передачи, ухудшением условий работы ремня, малыми значениями долговечности и КПД.

Классификация ременных передач. Геометрия ременной передачи

В зависимости от формы поперечного сечения ремня передачи бывают: плоским ремнем, клиновым ремнем, круглым ремнем, поликлиновым ремнем. Наибольшее применение в машиностроении имеют клиновые и поликлиновые ремни. Передачу круглым ремнем применяют в приводах малой мощности (настольные станки, приборы). Разновидностью ременной передачи является передача зубчатым ремнем; передающая нагрузку путем зацепления ремня со шкивами. Плоские ремни применяются как простейшие, с минимальными напряжениями изгиба, а клиновые имеют повышенную тяговую способность.

Клиновые ремни применяют по несколько штук, чтобы варьировать нагрузочную способность и несколько повысить надёжность передачи. Кроме того, один толстый ремень, поставленный вместо нескольких тонких будет иметь гораздо большие напряжения изгиба при огибании шкива.

Основные геометрические соотношения ременных передач

1. Межосевое расстояние а ременной передачи определяет в основном конструкция привода машины. Рекомендуют: для передач плоским ремнем a ≥ 1,5(d2+d1) ( 13.1) для передач клиновым и поликлиновым ремнем a ≥0,55(d2 + d1)+ h ,( 13.2) где d 1 и d 2 — диаметры шкивов; h — высота сечения ремня.

2. Расчетная длина ремня L Р равна сумме длин прямоли- нейных участков и дуг обхвата шкивов 13.3) По найденному значению из стандартного ряда выбирают ближайшую бульшую расчетную длину ремняL p . При соединении концов длину ремня увеличивают на 30…200 мм.

3. Межосевое расстояние при окончательно установленной длине ремня L p (13.4)

4. Угол обхвата ремнем малого шкива . (13.5) Для передачи ремнем рекомендуютα 1 ≥150 α , клиновым или поликлиновым — α1 ≥110 .

studfiles.net

ЗУБЧАТЫЕ

Изделия, относящиеся к этой категории, состоят из пластин двух разновидностей:

1. Основные. Сопрягаются с зубцами «звездочки» за счет плоских поверхностей.
2. Направляющие. Центрируют цепь относительно «звездочек», в которых предусмотрена канавка, расположенная в середине венца.

По сравнению с роликовыми, зубчатые позволяют достичь повышенных рабочих скоростей. Также они отличаются плавностью хода, надежностью. Это достигается за счет многопластинчатой конструкции. При этом вес их больше, они сложнее в производстве, дороже.

Разные типы зубчатой цепи различают по конструктивным особенностям шарнира. Чаще всего применяется шарнир качения, он отличается отсутствием валика, вкладыши состоят из двух сегментов. При движении пластин они перекатываются, такой механизм обеспечивает повышение КПД, сроков эксплуатации изделия.

Реже встречаются конструкции с шарниром скольжения. Вкладыши в них закреплены на пластинах по ширине цепи, взаимодействуют с валиком напрямую. Они позволяют осуществить поворот пластин до 30 градусов в обе стороны.
