Ручная самодельная лебёдка: от простого устройства своими руками до барабанной конструкции с электроприводом

Конструкция и строение

Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать. Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т. Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.

Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение. Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет

Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

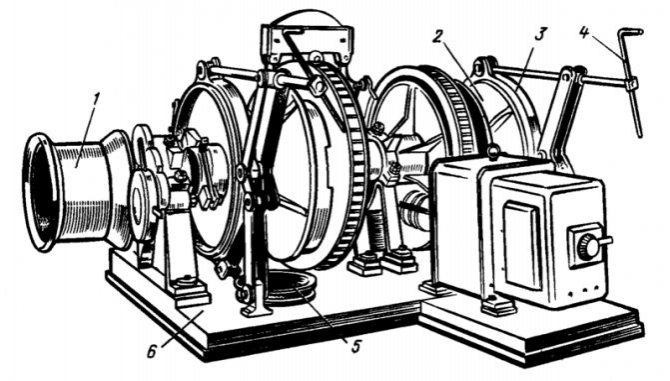

Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:

• Приводной двигатель. Орган, который создает начальный крутящий момент, передаваемый через редуктор на барабан.
• Редуктор планетарный или простой ступенчатый или червячный. Конструкция во многом зависит от веса груза, но в основном используется планетарный понижающий механизм.
• Вал, на котором находится барабан. На него наматывается трос в процессе подъёма груза или осуществления его волочения. В простых автомобильных лебедках, рассчитанных на небольшой вес, он один, в мощных с тяговым усилием более 10 тонн их может быть 2 и более, что объясняется теорией блоков.
• Трос с крюком. Один из главных компонентов, благодаря которому и осуществляется волочение груза. Обычно является стальным наборным из отдельных жил.

Самодельная лебедка из дрели

Также можно использовать дрель, так как ее двигатель обладает достаточным моментом, но он высоко оборотистый, для чего придется пользоваться регулятором мощности. Такое устройство желательно применять в кратковременном режиме, так как мотор инструмента сильно нагревается даже при холостом вращении. Плюс ко всему, для питания дрели потребуется использовать преобразователь напряжения 12/220 В, так как они все рассчитаны на сетевое напряжение. Есть, конечно, и аккумуляторные модели, которые, по сути, ничем не отличаются от шуруповерта.

Технология сборки

Приступая к работе нужно четко представлять, что самодельная лебедка должна получиться надежной, простой в использовании и недорогой по финансовым затратам.

У такого изделия есть преимущество в том, что собирая его своими руками, человек в мельчайших деталях знает все особенности конструкции. Более того, определенная часть автовладельцев считает, что самодельная — это значит качественная. Собрать лебедку из стартера можно в течение часа. При том условии, что все комплектующие имеются в наличии, инструменты находятся в рабочем состоянии, а мастер в трезвом виде.

Барабан с тросом является основным рабочим узлом лебедки. Работа будет выполнена быстрее, если в наличии имеется такой узел. Если его нет, то барабан легко изготовить своими руками из толстой трубы и листового металла толщиной 3-5 мм. Щечки просто привариваются к трубе с двух сторон. На одну из них крепится шестерня, на которую с помощью передаточной цепи будет подаваться усилие от редуктора. Барабан можно изготовить из пары отработавших свой срок жигулевских ступиц. Для этого достаточно сварить их по тонкой стороне. Сделать это надо на оправке, для того чтобы обеспечить соосность деталей.

Выбирая редуктор, нужно руководствоваться тем соображением, что самодельная автомобильная лебедка может функционировать без стопора.

Специалисты своего дела рекомендуют применять в таком случае редуктор, который используется для открытия и закрытия троллейбусных дверей. Хорошо, если удастся его найти. Если такой возможности нет, лебедка должна собираться по-другому, из стартера. В этом случае предпочтительнее использовать модель стартера, который оснащен планетарным редуктором. Он компактный по габаритам и не тяжелый по весу. Эти параметры нужно брать в расчет при конструировании изделия.

Самодельная лебедка, согласно действующим правилам, должна крепиться на переднем бампере машины. Хотя автолюбители используют и переносной вариант изделия. Ее можно руками загрузить в багажник и легко достать, когда в этом появляется необходимость. В любом случае она должна иметь минимальные габариты. Этот особенность механизма приходится учитывать при проектировании. Выполняя работу своими руками можно регулировать все рабочие процессы, не торопясь и не форсируя процесс сборки.

Выполняя сборку своими руками нужно обратить особое внимание на монтаж электрической проводки и коммутацию. Желательно пульт управления лебедкой закрепить подальше от вращающихся деталей

Это снизит риск травмы, которую можно получить по неосторожности

Самодельная лебедка, при правильной сборке, прослужит гораздо дольше своих заводских аналогов

Это снизит риск травмы, которую можно получить по неосторожности. Самодельная лебедка, при правильной сборке, прослужит гораздо дольше своих заводских аналогов

Конструктивные особенности

Наибольшей популярностью сегодня пользуются барабанные модели и ручные лебёдки механические рычажного типа. Хоть у этих инструментов и аналогичное предназначение, однако, принцип их действия несколько различается.

Оборудование барабанного типа

По своим внешним качествам этот вид инструмента напоминает автомобильные лебёдки, которыми оснащён специальный транспорт. В их конструкцию включён редуктор и барабан. Первый обычно бывает червячным или шестерёнчатым. Барабан в этом устройстве предназначен для наматывания на него ленты либо стального троса.

У червячных вариаций механизма имеется неоспоримое преимущество, заключающееся в том, что на их редукторах значительно проще реализована система, при помощи которой в нужный момент прибор стопорится. Благодаря этому существенно увеличивается безопасность применения этого снаряжения. Такой инструмент отличается также высокой надёжностью и разнообразием тактик крепления. Хотя у него есть и определённые недостатки:

• Большой размер снаряжения, что обуславливает более комфортное применение в условиях помещения наподобие гаража.
• Сравнительно небольшой вес, который способен тянуть этот вид оборудования.
• Сложный механизм эксплуатации.
• Необходимость проведения постоянного обслуживания.
• Своеобразный «конфликт» с грязью.

Из вышеперечисленного следует, что такой тип лебёдок не является лучшим вариантом использования на передвижных устройствах.

Что касается шестерёнчатых приспособлений, их конструкция также включает в себя редуктор и барабан, однако, в отличие от червячных они более простые в изготовлении, следовательно, несколько дешевле. Трос на них крепится при помощи храповика, обладающего хорошей надёжностью

Для редуктора свойственна простота обслуживания. Довольно важным моментом является качество использованного при изготовлении шестерней металла, поэтому не рекомендуется при выборе такого оборудования отдавать предпочтение более дешёвым, не проверенным аналогам. Лучше выбрать известного производителя.

Из основных недостатков можно выделить следующие:

• Способ укладки троса, который зачастую попадает в полости шестерней редуктора и прекращает выполнять свои функции.
• Малый внутренний диаметр барабана, что обуславливает сильный перегиб стального троса. Как результат последний довольно быстро портится.
• Из-за габаритов устройства ограничивается размер барабана, а это, в свою очередь, лимитирует дальность действия механизма.

Из вышесказанного можно сделать вывод, что процесс применения лебёдок барабанного типа в полевых условиях не всегда может быть комфортным. Таким механизмом лучше пользоваться в гараже.

Оборудование рычажного типа

Лебёдки этого вида наиболее часто применяются в передвижных устройствах. Именно их обычно приобретают водители, чтобы иметь возможность в случае необходимости вызволить машину из западни.

Стандартное строение устройства включает изготовленную из металла раму, внутри которой расположен механизм, приводимый в действие нажатием на рычаг, находящийся на корпусе оборудования. За счёт того, что на рычаг может быть приложено большее усилие, прибор оказывается эффективным в тех случаях, когда барабанные лебёдки не справились бы. Тяговое усилие такого механизма способно достигать нескольких тонн. Причём этот показатель может быть ещё больше увеличен благодаря укреплению стандартного рычага. Некоторые производители сразу включают в комплект оборудования специальный усилитель либо же изготавливают этот элемент по телескопическому методу.

К главным комплектующим устройства относится храповик, фиксирующий трос в натянутом состоянии. Он является своеобразным колесом, на котором располагаются упорные зубья. В них по очереди упирается фиксирующий штырь, противодействующий прокручиванию колеса в обратную сторону. Таким образом обеспечивается натяжка троса.

При этом основная нагрузка производится на раму оборудования, вследствие чего последняя должна быть изготовлена из прочного металла соответствующего калибра. Иначе произойдёт деформация устройства. Специалисты рекомендуют отказаться от варианта лебёдки с рамой, толщина металла которой будет меньше трёх миллиметров.

Механизм имеет небольшие габариты, поэтому его эксплуатация возможна даже в очень неудобных местах и условиях. А также рычажный тип механизма не предусматривает обязательного крепления корпуса

Однако при покупке этой модификации стоит обратить внимание на размер намоточного барабана, поскольку чем меньше он будет, тем большие усилия необходимо прилагать в процессе работы. Не стоит останавливать свой выбор на изделии с диаметром этого элемента менее 45 миллиметров

Виды автомобильной лебедки.

Устройства такого рода своими руками могут создаваться с электрическим, ручным и гидравлическим проводом. Все они имеют общий принцип работы: на барабан наматывается трос, который с помощью двигателя или ручным способом вращается через редуктор.

Теперь рассмотрим разные виды лебедок своими руками подробнее.

Лебедка электрическая своими руками.

Зачастую в качестве двигателя для такой лебедки применяют переделанные генераторы от грузовой техники и тракторов, стартера автомобилей, а также любой подходящий электродвигатель от техники

При этом очень важно, чтобы электропривод обладал высоким крутящим моментом, большой силой, а также съедал как можно меньше тока, ведь тогда аккумулятор в автомобиле будет разряжаться максимально долго

Гидравлическая лебедка своими руками.

По конструкции такая лебедка является наиболее громоздкой и сложной. И даже несмотря на этот недостаток, в сравнении с электрической лебедкой она имеет большие преимущества. Они заключаются в обеспечении наибольших тяговых усилиях при минимальных затратах энергии бортовой сети.

Ну, а для ее создания в основном используется бак для масла, привод насоса и непосредственно масляной насос.

Механическая лебедка своими руками.

Самодельная механическая лебедка по принципу своей работы схожа с остальными, только вместо двигателя у нее работает сила человека. Следовательно, мощность данной конструкции напрямую зависит от прилагаемой человеком физической силы, а также длины рычага, к которому эта сила прикладывается.

Составляющие лебедки.

Основным узлом любой самодельной лебедки является барабан с тросом. Будет хорошо, если найдется готовый барабан, который не требует переделок. Если же такого нет, то придется его сделать самому. Для этого необходимо взять кусок толстой трубы и приварить к нему щечки, толщина последних должна быть порядка 3-4 мм.

Один из примеров самодельного барабана.

Чтобы изготовить необходимый нам барабан можно взять, к примеру, ступицу от Жигулей. В ней необходимо лишь проточить место сварки, то есть тонкий конец, и на оправке сварить половинки барабана нужного диаметра.

Наиболее подходящим редуктором является червячный с большим передаточным числом. Плюсы червячного редуктора заключается в том, что его применение для самодельной лебедки может обойтись без применения тормоза барабана (это обусловлено свойствами червячной пары). Наиболее подходящим таким редуктором станет редуктор от дверей троллейбуса, ведь он имеет достаточное передаточное число, а также достаточно удобен в креплении на площадке. Ну, а чтобы использование лебедки было наиболее безопасным, лучше всего изготовить выносной пульт управления, чтобы не было нужды находиться близко с натянутым тросом. Также потребуется вскрыть корпус редуктора и заблокировать конический фрикцион, который предназначен предотвращать защемления пассажиров дверьми. Это можно сделать по-разному, например, прихватив конус с помощью сварки к шестерне в нескольких местах.

В случае, когда самодельная электрическая лебедка делается с помощью стартера, то лучшим станет тот, который комплектуется планетарным редуктором. К слову, некоторые моторы марки Жигули снабжены именно таким узлом.

Лебедка из стартера своими руками.

Самодельная лебедка из стартера изготавливается следующим образом. Берется лист металла и делается площадка, на которой крепятся все узлы. После к ней следует приварить посадочные места для вала барабана и установить его. Дальше привариваем редуктор таким образом, чтобы первичный вал располагался сверху. После этого к редуктору сверху прикрепляем самодельный переходник для крепления стартера и уже на первичный вал насаживаем зубья шестерни с подходящим модулем. Для этих целей можно применить венец маховика. Теперь можно закрепить стартер и установить проводку.

Видео

Тюнинг Toyota Land Cruiser.

Тюнинг Chevrolet Lacetti.

Тюнинг восьмерки.

Наклейки на авто своими руками, пошаговая инструкция.

Электролебедка из деталей велосипеда и мотора стеклоочистителя

За основу самоделки будем использовать двигатель стеклоочистителя 12-24V. Решение, конечно, немного необычное. Но как вариант — имеет право на жизнь.

Такая лебедка однозначно будет востребована в гараже и домашней мастерской.

Перечень материалов, которые потребуются для работы:

• звездочки для цепной передачи;
• цепь;
• мотор стеклоочистителя;
• круглая труба;
• шпилька;
• листовой металл.

Поскольку вместе шестеренчатого редуктора будет использоваться цепная передача, то первым делом необходимо изготовить приводную звездочку. Для этого берем пластину металла толщиной 3-4 мм. Чертим окружность, а потом делаем разметку для сверления отверстий.

После этого сверлим отверстия по отметкам на окружности (используем для этого сверло 8 мм) и высверливаем звездочку при помощи коронки по металлу.

Обрабатываем самодельную звездочку на шлифовальном станке, чтобы сгладить все неровности и убрать заусенцы. Устанавливаем ее на вал двигателя стеклоочистителя.

На следующем этапе приступаем к изготовлению барабана (катушки), на который будет наматываться стальной трос.

Для этого отрезаем кусок круглой трубы и два диска из листа металла, в которых сверлим по центру отверстия диаметром 10 мм. Привариваем диски по краям трубы.

Собираем катушку для троса целиком — вставляем в просверленные отверстия кусок шпильки и привариваем по бокам посадочные места, в которые нужно будет поместить металлические шарики.

Потом на шпильку надеваем звездочку от велосипеда. Но также можно изготовить и самодельную звездочку.

К корпусу мотора стеклоочистителя крепим металлическую пластину. Потом на вал двигателя надеваем и фиксируем гайкой маленькую звездочку.

Размечаем место для установки катушки с большой звездочкой. Дополнительно нужно закрепить еще одну маленькую звездочку, которая служит для натяжения цепи.

После примерки и проверки работоспособности всех узлов все разбираем и отрезаем от пластины все лишнее болгаркой — придаем ей необходимую форму.

После этого собираем все обратно, и крепим к собранной конструкции металлическую раму, сваренную из листового металла.

К металлической раме привариваем два «ушка», чтобы можно было крепить ее к подвесной балке.

Зачищаем сварные швы болгаркой и приступаем к покраске. Потом собираем электролебедку целиком, наматываем на катушку стальной трос толщиной 3 мм.

Максимальная грузоподъемность электролебедки с цепной передачей и мотором стеклоочистителя составляет 100 кг (для гаража вполне достаточно).

Пошаговый процесс изготовления мини лебедки смотрите на видео ниже. Эта идея принадлежит автору YouTube канала Sek Austria.

Если вам нужна более мощная электрическая лебедка, тогда предлагаем вашему вниманию еще один бюджетный вариант для мастерской.

Как сделать ручную лебедку своими руками: 5 простых и проверенных способов

Лебедка – незаменимая вещь в домашнем хозяйстве. Автолюбителям она тоже может оказать неоспоримую услугу.

Функции лебедки для авто

Производители устанавливают лебедку на ТС, которые часто ездят по бездорожью. Дело в том, что, когда авто пробуксовывает или не может заехать на склон, именно это устройство помогает выбраться из «западни».

Установив лебедку на легковое авто, можно спокойно ездить по любому дорожному покрытию, в том числе, по размытым дорогам и ухабинам.

Однако ее используют не только для того, чтобы вытащить авто из ямы или его буксировки, но и для транспортировки грузов. Поэтому производители выпускают большое разнообразие этих устройств.

Какие бывают лебедки

Условно они классифицируются по:

• конструкции;
• способу подключению;
• техособенностям.

Кроме того, их подразделяют на съемные, которые устанавливают при необходимости, и несъемные (установлены на передней части ТС).

Лебедка может быть нескольких видов:

1. Ручная – к преимуществам можно отнести компактный размер. Чаще всего бывают барабанного типа, когда трос натянут на катушку, а вращение происходит с помощью рукоятки. К недостаткам можно отнести то, что она может работать с грузом, вес которого не превышает 1 тыс. кг.
2. Механическая – приходит в действие с помощью мотора, поскольку самостоятельного движущего узла не предусмотрено. Конструкция достаточно громоздкая и не пользуется популярностью у автолюбителей.
3. Электрическая – наиболее удобный вариант. Барабан осуществляет движение при помощи электродвигателя. Питание происходит от аккумулятора авто. Грузоподъемность достигает до 4 тыс. кг.
4. Гидравлическая – имеет достаточно сложную конструкцию. Работает бесшумно и обладает большой мощностью, однако ненадежны, поскольку в любой момент могут отказать.

Приобретать устройство совсем не обязательно. Ручная лебедка своими руками изготавливается достаточно просто. В первую очередь, необходимо определиться с видом и параметрами прибора.

Прибор оснащен так называемым «якорем», который цепляется за твердую поверхность и помогает вытащить ТС. Лебедка якорная своими руками изготавливается практически из любого металлолома

Неважно как будет выглядеть «якорь», главное, чтобы он хорошо цеплялся и не деформировался при высоких нагрузках

Во время использования устройства, стоять в радиусе поражения тросом запрещено.

Лебедка из стартера своими руками

Лебедка самодельная из стартера изготавливается из материалов, которые всегда есть в гараже. Основой, конечно, выступает стартер, а само устройство работает от аккумулятора.

Желательно, чтобы редуктор для лебедки был планетарный. Найти его можно на старых моделях «Жигули».

Для изготовления потребуется: кабели, трос, шестеренки, барабан, стартер, редуктор, лист металла.

1. Закрепить посадочные места для барабана болтами и сварочным аппаратом.
2. Собрать барабан с редуктором.
3. Сборка стартера к редуктору осуществляется с помощью переходников.
4. Первичный вал оборудовать шестерней. Необходимо следить, чтобы размер зубьев соответствовал конструкции. Если вал соединяется свободно с шестеренкой, значит процесс изготовления проходит верно.
5. Надеть шестерню на цилиндр. После того, как конструкцию надежно закрепили, подключают электропроводку.

Если во время сборки в устройство попала грязь, пыль, следует все очистить и только после этого произвести грунтовку и окрашивание.

Типы устройства

Классификация — это первое, что необходимо знать об устройстве тяги. Их делят в зависимости от типа конструкции, привода и технических особенностей. Некоторые типы лебёдок легко выполнить самостоятельно — это простейший механизм с ручным приводом. А сложные конструкции будут надёжно работать только при заводском изготовлении.

Эту специфику нужно учитывать при выборе типа для самостоятельного изготовления. Существуют съёмные и стационарные лебёдки. Первый вариант можно демонтировать с автомобиля, провести обслуживание или использовать для иных хозяйственных целей.

Классификация в зависимости от типа привода:

1. Ручной. Его преимущества — малый размер и относительно лёгкий вес. Работа идёт по принципу барабана. Трос натягивается на отдельную катушку, и её вращают ручным приводом. Недостаток кроется в ограничении массы, с которой возможна работа — не более 1 тонны.
2. Механический. Барабан с тросом вращается двигателем машины. Конструкция отличается большой массой, поэтому автолюбители её редко используют.
3. Электрический. Оптимальный вариант — барабан приводит во вращение электродвигатель. Последний питается от аккумулятора или электросистемы автомобиля. Грузоподъёмность в этом варианте – 4 тонны.
4. Гидравлический. Конструкция сложная, но работает бесшумно и с большим тяговым усилием. Но такие системы ненадёжны и имеют высокую стоимость. Ещё один недостаток — самостоятельно изготовить гидравлическую систему привода невозможно.

Ручная лебёдка идеально подходит для изготовления своими руками. Система имеет простую конструкцию, которую легко выполнить из подручных материалов. Сложные движущиеся части отсутствуют. Нужно лишь определиться с параметрами. При желании на такое устройство можно поставить электромотор, который избавит от физического труда.

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

Что представляет собой самовытаскиватель?

Самовытаскиватель – это, по сути, простейшая лебедка на колесо. Она крепится на ступицу колеса с помощью болтов или иным образом. После этого на нее наматывается трос, другой конец которого надежно привязывается к дереву. Самовытаскиватель проворачивается вместе с буксующим колесом, наматывает на себя трос и таким образом вытягивает автомобиль из грязи.

Самовытаскиватель на УАЗ

Обычно самовытаскиватель крепится не к одному колесу, а к двум на одной оси. Один конец троса крепится к одному колесу, второй – к другому. Середина пропускается через блок, который крепится к дереву или другому надежному объекту. Таким образом достигается равномерное наматывание троса и плавное движение. К тому же на обычных мостах с неблокированным дифференциалом установка самовытаскивателя на одно колесо бесполезна, т.к. устройство его просто заблокирует, а противоположное колесо будет буксовать на месте.

Можно также пустить трос не напрямую, а через систему блоков на бампере таким образом, чтобы трос выходил из центра бампера, хотя такое решение обладает сомнительными преимуществами. По возможности такая простейшая самодельная лебедка должна устанавливаться на колеса задней оси, т.к. при установке на переднюю ось есть риск погнуть рулевые тяги.

Где купить самовытаскиватель?

Приобрести это простейшее устройство можно обычно, просмотрев объявления в интернете. В большинстве своем они самодельные и стоят меньше 1000 и даже 500 рублей. К тому же изготовить самовытаскиватель можно своими руками или заказать у местного умельца. Для этого не потребуется каких-либо специфических навыков и инструментов. Чертежи можно отыскать в интернете, а можно и вообще обойтись без них, т.к. устройство самовытаскивателя невероятно простое.

Конструкция самовытаскивателя очень проста

Область применения

Данный механизм предназначен в первую очередь для автомобилей и водителей, которые большую часть времени проводят на бездорожье. Мощный автомобиль с лебедкой способен преодолеть на порядок больше препятствий, чем аналогичное авто без этого приспособления.

Каким бы универсальным ни был автомобиль, рано или поздно он где-нибудь застрянет. Именно в этой ситуации и пригодиться лебедка. Один конец троса обматывают вокруг большого камня или нескольких деревьев и начинают вытаскивать автомобиль.

Учитывая состояние многих дорог, особенно второстепенного значения, такая лебедка может пригодиться не только водителям, которые много путешествуют по бездорожью, но и тем, кто часто ездит в деревни или на отдых по грунтовым дорогам. Именно в этих целях лебедки устанавливают не только на внедорожники, но и на обычные автомобили.

Заводские лебедки, которые продаются в автомагазинах, стоят довольно дорого. С другой стороны, простота конструкции данного устройства довольно проста, что позволяет создать его в домашних условиях и таким образом существенно повысить проходимость любого автомобиля.

Дополнительные сведения

Нельзя отдельно не коснуться нескольких вопросов применения лебедки. Во-первых, она может быть стационарно закреплена на автомобиле, чаще всего спереди. Однако в этом случае ее механизм подвергается воздействию пыли, грязи, влаги, что не идёт ему на пользу. Во избежание подобного, многими водителями практикуется применение переносной лебедки, в обычное время хранящейся в багажнике автомобиля и извлекаемой в случае необходимости. Такая лебедка может устанавливаться не только спереди, но и сзади автомобиля, как например, на фото ниже.

Для этого, как правило, требуется только установить на бампер (передний или задний) дополнительную площадку, к которой крепится лебедка.

Несколько слов надо сказать и о том, как выполнить подключение к АКБ. Электрическая лебедка является мощным потребителем энергии, и поэтому при ее частом использовании на бездорожье, вполне реальной может стать ситуация, когда родная «батарейка» окажется полностью разряжена. Чтобы этого избежать, в ряде случаев стоит подумать о самостоятельной АКБ для питания подобного устройства.

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство

Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла

Низкокачественный металл может привести к поломке аппарата в самый неподходящий момент.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

• труба прямоугольного сечения для рамы;
• готовый вал, или труба круглого сечения;
• стальной лист толщиной 3-5 мм;
• шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
• ступицы для вала;
• готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
• сварочный аппарат с электродами;
• гаечные ключи;
• метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Самовытаскиватель или лебедка на любое авто

Приближаются снега и грязь, а это значит, нужно подумать о различных способах спасения автомобиля из западни. Конечно, самым верным помощником в этом деле будет лебедка, она позволит вытащить автомобиль практически из любой грязи и снежных заносов. Конечно, подобные устройства устанавливают в основном на внедорожники, но благодаря энтузиазму самодельщиков, теперь оснастить лебедкой можно любое авто, а делается такая лебедка буквально за час. Устройство монтируется на колесо за пару секунд без гаечных ключей и прочих инструментов и также легко снимается. Предлагаю более детально ознакомиться с идеей на видео.

Материалы и инструменты, которые использовал автор:

Список материалов:

— колесный диск от прицепа, мотоцикла «Муравей» или подобный; — крепкая веревка; — стальной крепкий кол (будет служить в качестве якоря); — краска; — кругляк.

Список инструментов:

— болгарка; — тиски; — сварочный аппарат.

Шаг первый. Подготавливаем диск

Выбираем диск подходящего диаметра, у автора диск немного меньше диаметра его автомобильного колеса. В целом, можно приспособить для таких целей и автомобильный диск. Все, что нам нужно сделать – это приварить зацепы к диску, а тут все зависит от конструкции диска. Если это стальной диск с отверстиями, у вас все получится, а если литой, тут придется повозиться.

Прикладываем диск к автомобильному и делаем отметки в местах, где будут установлены зацепы.

Устанавливаем наш самовытаскиватель на диск автомобиля. Само собой, вытаскиватель нужно устанавливать на ведущее колесо, у автора оно переднее. Далее вставляем веревку в отверстие диска и завязываем узел, наматываем веревку, у автора ее 20 м. Но за что же зацепиться веревкой? Все очень просто, нам понадобится стальной кол, который забиваем в землю кувалдой и привязываем к нему веревку.

Вот и все, можно испытывать. Автор трогается с места без проблем и с легкостью выезжает на горку даже при таких ужасных условиях. Проблема может возникнуть только тогда, если второе колесо зависнет или будет сильно пробуксовывать, тогда дифференциал не даст нам вытащить машину из западни. Но это бывает редко и в большинстве случаев эта лебедка спасет. Чтобы лебедка работала лучше, диаметр диска самовытаскивателя должен быть как можно меньше.

На этом все, надеюсь, идея вам понравилась, удачи и творческих вдохновений, если надумаете повторить!

Инструкция по изготовлению

На изготовление рассматриваемого устройства уходит относительно небольшое количество времени. Конструкция состоит из нескольких блоков, устанавливается и самовытаскиватель, но не всегда. Инструкция по изготовлению лебедки выглядит следующим образом:

1. В качестве основного механизма применяется стартер от «Жигулей». Он идеально подходит для того, чтобы создавать требующееся усилие. Кроме этого, подобный стартер обходится практически даром.
2. В верхней части создаваемого устройства устанавливается втягивающее реле с силовыми контактами. Они требуются на тот случай, если будет оказываться высокая нагрузка.
3. Для того чтобы лебедка была компактной, подбирается редуктор от небольшой дрели. Найти этот механизм довольно просто, так как на рынке встречается огромное количество сверл со сгоревшим электрическим двигателем. Особых требований к редуктору не предъявляется, главное, он должен быть надежным и мощным.
4. Проводится сопряжение вала редуктора с ответной частью стартерного мотора. Для этого применяется метод электросварки, который позволяет получить качественное и надежное неразъемное соединение.
5. Специалисты не рекомендуют проводить установку демпферов. Это связано с тем, что на ось всегда во время работы воздействует серьезная нагрузка. Применяемое демпфирующее устройство находится в замкнутом положении, поэтому оно может сломаться.
6. Для увеличения передаточного отношения применяется стартер с планетарным редуктором. Сложность конструкции определяет то, что приспособить ее к поставленной задаче не так просто, как обычный вариант исполнения.
7. Корпус редуктора должен быть прочно соединен с корпусом электрического двигателя. Для защиты лебедки от воздействия окружающей среды создается специальный корпус, желательно разъемного типа. Во многих случаях рекомендуют создавать именно разъемную конструкцию, так как время от времени нужно проводить обслуживание подшипников мотора и механизма редуктора.
8. Следующий шаг заключается в создании барабана. Именно на нем будет проводиться наматывание троса. Изготовить барабан можно в домашних условиях из трубы, которая имеет диаметр около 180 мм и толщину стенок 2−3 мм. При меньшей толщине стенок труба может сильно деформироваться.
9. Для фиксации троса на барабане он должен иметь щеки. Изготавливаются они просто: вырезаются из стальной пластины, после чего создаются отверстия для размещения вала. Щеки привариваются к барабану по сторонам.
10. В качестве силового вала применяется элемент конструкции списанной электрифицированной задвижки. Она довольно часто применяется при создании нефтепроводов. Для передачи вращения устанавливается пара шестерен.
11. Все применяемые элементы должны быть надежно сварены между собой. Это связано с тем, что даже незначительный дефект может привести к появлению трещины. Слишком высокая нагрузка станет причиной выхода механизма из строя в самый ответственный момент.
12. Для крепления лебедки создается станина, при изготовлении которой используется швеллер и стальная пластина с толщиной не менее 5 мм. Уголок крепится с нижней части для того, чтобы сделать конструкцию более жесткой.
13. Боковые стенки изготавливаются при применении листового металла толщиной 3−5 мм. Тонкие листы могут деформироваться при сильном натягивании троса.
14. Наиболее ответственная часть конструкции представлена креплением оси барабана. Именно на нее будет передаваться высокая нагрузка. Для фиксации оси рекомендуется использовать подшипники с подиумами. Они обладают высокой устойчивостью к механическому воздействию. Встретить подобные подшипники можно в цехах заброшенных заводов или в пунктах сбора металлолома. Если были найдены обычные подшипники, то к бортикам приваривается обойма.

Самодельная лебёдка «бабка», чтобы вытянуть машину самому (дедовский способ)

Были случаи, когда со дна озера Байкал поднимали затонувшие автомобили: и легковые, и грузовые. С глубины более 100-та метров и весом до 5 тонн!

Вот поэтому такая самодельная лебёдка «бабка» может быть сильнее танка. Дури в ней много!

А теперь о самой самоделке.

Дед сделал из подручных средств, находящихся у него в гараже оригинальное приспособление для вытаскивания автомобиля, если он застрял.

Взял стальную трубу и приварил к ней металлической «ухо» сбоку. У другого куска трубы он сделал 2 отверстия друг против друга и приварил на их место по гайке, а к ним по болту — получился своеобразной фиксатор.

К ним ещё нужны: стальной штырь, кувалда и надёжный и крепкий трос.

В плотную землю вбивает этот штырь, а сначала ручным самодельным коловоротом рассверливает «ямку».

Насаживает на штырь свои «приспособы». Один конец троса крепит на машине, а другой на своём приспособлении.

А затем в «ухо» вставляет черенок от лопаты (говорит, что тот, кто ездит в лес на охоту или на рыбалку, всегда берёт с собой лопату). Можно применить ломик.

И начинает крутить, а в то время застрявшая машина сама потихоньку начинает выходить из ямы. Получается эдакая ручная лебёдка.

Трос лучше использовать типа «Геркулес» — это прочный канат — комбинация из стальной проволоки и синтетической верёвки. Ну и автомобильный часто справляется.

Смотрите наглядно видео, где дед объясняет конструкцию самодельной лебёдки «бабка» и показывает на примере, как её использовать самому:

Для перестраховки можно дедушкину самоделку доработать. Приварить сверху ещё одно колечко и привязать к ним пару растяжек, которые в свою очередь крепятся на кольях в 5 метрах под углом 70-80 градусов. Источник

Как своими силами сделать лебедку?

Приведенные выше сведения позволяют оценить, насколько удобным и полезным может оказаться подобный механизм, особенно в экстремальной ситуации при езде по бездорожью. Если ваш автомобиль застрял, ничего другого не остается, как вытаскивать, и в этом случае может оказаться полезной изготовленная на месте своими руками лебедка из подручных средств. Один из ее вариантов изготовления приведен на фото.

Основу составляет ось, в качестве которой может выступать прочная палка, лом, монтажка и т.д. Ее забивают в землю или крепят любым возможным способом. На нее надевается кусок трубы, выступающий в качестве барабана. Один конец троса обматывают вокруг отрезка трубы, и под один из витков вставляют рычаг, в роли которого может использоваться крепкая палка, лопата, монтажка и т.д. Второй, конец троса крепится на автомобиль. Так своими руками при необходимости можно сделать лебедку из подручных средств.

Выше описан не единственный вариант, как можно сделать автомобильную лебедку своими руками. Ничего удивительного в этом нет, ведь подобное устройство очень полезно, особенно для «джиперов», но вот цена его в продаже порой бывает запредельной. С ней в первую очередь и связаны многочисленные попытки своими руками, в том или ином виде изготовить самодельную автомобильную лебедку.

И надо сказать, что порой самодельные механизмы бывают очень интересными, подтверждением чего может быть видео, на котором представлена сделанная своими руками не электрическая, а лебедка на колесе.

Для автомобилей, эксплуатируемых в городской черте, лебедка является вещью экзотической. А вот для настоящих вездеходов, для которых бездорожье – дом родной, это вещь номер один.

И нет ничего удивительного в постоянном интересе к подобным устройствам, а также многочисленных попытках сделать своими руками автомобильную лебедку.

Простой вариант из подручных материалов

Некоторые автомобилисты часто выезжают в поле или лес, в результате чего могут возникнуть проблемы с преодолением сложных участков — грязи и песка. Машина застревает, и приходится ломать голову над тем, как её вытащить. Простейшую ручную самодельную лебёдку можно сделать в полевых условиях.

Материалы:

• Лом и обрезок трубы.
• Трос.
• Отрезок трубы для рычага.

Вряд ли в дороге материалы будут с собой. Но всё необходимое можно найти в ближайшем селении. Вместо троса подойдёт прочный канат.

Порядок изготовления:

1. Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
2. На ось надевают трубку большего диаметра, к которой прикрепляют трос.
3. Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное – чтобы материал был прочным.

Подобным устройством, которое собирается за десять минут, можно сдвинуть любую тяжесть с места, а не только автомобиль. Рычаг вращают так, чтобы трос наматывался на трубу. Такая ручная лебёдка поможет оперативно решить проблемы передвижения тяжёлого груза. Это не полноценное устройство, но с задачей справится.

Мотоблок из бензопилы

Мотоблок из бензопилы — это также прекрасные поделки из бензопилы

, это орудие для окучивания и вспашки почвы, заметно облегчает работу в сельском хозяйстве. Работать с таким приспособлением не сложно, весом она около 40 кг, так же она оборудована колесным ходом, благодаря чему может легко передвигаться по участку земли. Полоса вспахивания достигает глубины — 20 см. Плуг самостоятельно, без применения силы человека удерживается в борозде. После вспашки земли плуг необходимо заменить окучником. Таким образом, можно нарезать прямые гребни почвы. Для выкапывания картошки нужно снабдить устройство выкупщиком и обработать каждый ряд земли.

Понимаю, на схеме этой поделки из бензопилы все выглядит как полная размазня. Но, давайте по порядку: Силовой агрегат — это бензопила. Сцепление автоматическое, двигатель соединен с корпусом понижающим редуктором. Редуктор крепится в трех точках: в двух местах к раме и в одном месте к переднему кронштейну. Рама мотоблока сварена из труб прямоугольного сечения.

Советы по эксплуатации

Чтобы самодельная лебёдка служила долго, нужно соблюдать несколько простых правил:

• Устройство необходимо всегда максимально надёжно крепить к основанию или опоре.
• Подшипники и другие подвижные части нужно регулярно смазывать. Можно использовать жидкие или густые смазки.
• Перед эксплуатацией следует проверить работоспособность всех узлов.
• Лебёдка должны быть установлена так, чтобы груз находился в поле зрения человека.
• Нельзя превышать максимально допустимую нагрузку. Это чревато разрывом троса, поломкой самой лебёдки и травмированием людей.
• Нельзя прикасаться к тросу в процессе подъёма груза.
