Бензиновые снегоуборщики: типы, устройство, достоинства и недостатки

Уборка снега на небольшой площади не требует мощного оборудования.

Под небольшой площадью имеются в виду:

• парковочная площадка перед гаражом;
• дорожка от дома до калитки или гаража;
• придомовая территория;
• тротуар возле дома.

Такую уборку несложно провести как обычной, так и механической лопатой. Но такие устройства подходят лишь для неглубокого снега из-за небольших размеров ковша.

Для уборки толстого слоя снега на немаленькой территории лопатой не обойтись – потребуется более серьезное оборудование.

Для такой работы актуально приобретение бензиновых снегоуборщиков. Их используют для уборки больших территорий, таких как:

• игровая площадка;
• дорога перед домом;
• парковка возле магазина;
• школьный стадион.

Снегоуборщик с отвалом

Самое лёгкое — это собрать моторизированный снегоочиститель из уже готового изделия, немного переделав его. Но можно поступить иначе и сделать его самостоятельно.
В первом случае за основу этого агрегата берётся обычный ручной очиститель промышленного образца с двумя или четырьмя колёсами. Во втором — все детали достаются или изготавливаются своими руками.

Материалы для сборки снегоуборщика

• металлические листы 2, 3 или 4 мм;
• трубы калибром 50-70 мм;
• подшипники (по месту);
• угольники для рамы;
• колёса;
• оси;
• бак стиральной машины, котёл или кастрюля;
• звёздочки или шестерни;
• цепи или ремни;
• болты, гайки;
• электроды.

Снегоочистители из промышленных образцов

Агрегат выполняется из мобильных, а не ручных устройств. Есть два варианта таких приспособлений. Первый из них со стационарной осью, а второй — с вращающейся. На обоих аппаратах (или на поворотной штанге) укреплён отвал.

Лучше выбирать вариант с одной или двумя осями, которые вращаются, а колёса жёстко закреплены на них. Тогда потребуется минимальная доработка.

Пошаговая инструкция:

1. Снимается одно или два колеса (передние, если снегоочиститель двуосный).
2. На освободившуюся ось наваривается (или укрепляется другим образом) звёздочка, например, от мотоцикла. Желательно установить её поближе к ступице одного из колёс.
3. Конструкцию собирают обратно.
4. К ручке (если вариант одноосный) или к раме привинчивается пластина. На ней закрепляется бензопила так, чтобы цепь, накинутая на приваренную звёздочку, была нормально натянута.

Если ось заварена наглухо, надо сделать следующее:

1. Снять колёса.
2. Подобрать к ним ось или толстый стержень.
3. Выточить ступицы или стаканы, чтобы колёса «сидели» плотно.
4. Приварить к раме металлические уголки с отверстиями под новую ось.
5. Укрепить ведомую звёздочку (от мотоцикла, например).
6. Собрать конструкцию — вставить ось в уголки (старую можно не отрезать, если она не мешает) и насадить колёса.
7. На раме или ручке укрепить бензопилу.

При работе таким агрегатом не надо будет тратить много энергии. Нужное усилие создаст двигатель пилы.

Самодельный очиститель бульдозерного типа

Этот вариант повторяет два предыдущих. Разница в том, что большинство деталей и узлов выполняется самостоятельно.

Для его изготовления необходимо достать колёса. Можно позаимствовать их со старого велосипеда. Или снять одну или две полные колёсные пары с тачки или любого транспортного средства, отслужившего срок. Затем подобрать к ним ось, на которой они будут укреплены стационарно.

Вся работа заключается в следующем:

1. Из обычных или профильных труб сваривается одно- или двуосная рама.
2. К ней привариваются уголки с отверстиями.
3. В них вставляют ось с предварительно закреплённой звёздочкой.
4. Насаживают колёса.
5. Приваривают стационарные трубы или поворотный механизм для отвала.
6. Устанавливают пластину с бензопилой.

Изготовление самодельного отвала

Эта часть очистителя выполняется из металлических листов, бочки, трубы большого диаметра или какого-нибудь бака (от электронагревателя, например).

Основные размеры подбираются самостоятельно в зависимости от мощности бензопилы. Отвал более метра длиной делать не рекомендуется, так как двигатель может не вытянуть такой нагрузки.

Выполняя отвал из листов, их предварительно расчерчивают. Затем вырезают детали, которые сваривают друг с другом. Форма этого узла снегоочистителя может быть любой.

При изготовлении отвала из цилиндрической заготовки, её обрезают, как показано на рисунке. Если узел выполняют из трубы, то по бокам устанавливают борта. Снизу (для жёсткости) приклёпывают нож, сделанный из длинной, заострённой полосы металла.

Производители снегоуборщиков

Выбирая аппарат для уборки снега, стоит обратить внимание на технику нескольких популярных производителей:

• бензиновые снегоуборщики по доступным ценам выпускают компании Hyundai, Интерскол, AL-KO;
• агрегаты, работающие от бензина, среднего ценового сегмента производят компании Champion, Husqvarna, MTD;
• техника премиального класса представлена на рынке под брендами Huter, SNAPPER, Honda;
• электрические снегоуборщики выпускают компании Champion, Daewoo, STIGA;
• снегоуборщики повышенной мощности производят Daewoo, Champion, Gardenpro.

Сборка шнекового снегоочистителя

Снегометы, в основе которых используется шнек, являются самыми мощными и способными справляться даже с обледенелым снегом. К тому же шнек чаще всего используется в самоходных снегоуборочных машинах.

На базе бензопилы

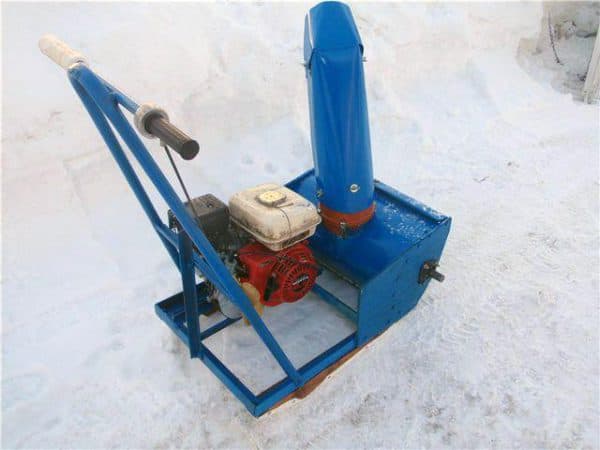

Изготавливается данная снегоуборочная машина своими руками достаточно просто. Поскольку она будет работать от двигателя бензопилы, то потребуется несколько дополнительных деталей для цепного привода. Для этих целей можно использовать переднюю и заднюю звездочки от мотоцикла, а также цепь от него.

Как изготавливается рама и шнек, было описано выше. К раме приделывается длинная рукоятка. На вал шнека с правой стороны устанавливается большая звездочка от мотоцикла, а на вал двигателя бензопилы – маленькая. Далее, бензопила устанавливается на раме, после чего на звездочки одевается и натягивается цепь. Для управления двигателем тросик газа выводится на рукоятку, прикрепленную к раме.

Ниже приведены чертежи самоделки на шасси, где в качестве основной части привода применяется бензопила.

На базе триммера

Чтобы изготовить шнековый снегоуборщик из электрического триммера или из бензокосы, потребуется установка редуктора: он будет служить для передачи вращательного движения от вала триммера на вал шнека.

Но здесь есть один нюанс. Редуктор для данного типа агрегатов стоит достаточно дорого, и покупать его для изготовления приставки к триммеру нецелесообразно. Поэтому на базе последнего изготавливают снегоуборочники роторного типа, о которых будет говориться далее.

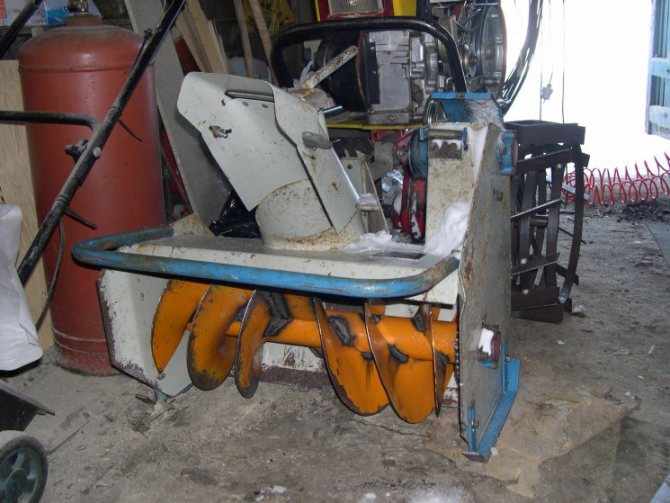

На базе мотокультиватора (мотоблока)

Самым простым дополнением к мотоблоку является отвал для снега.

Самодельная снегоуборочная насадка (лопата) на мотоблок прикручивается к раме агрегата, после чего он превращается в небольшой бульдозер.

Совет! Вместо отвала к передней части рамы мотоблока или мотокультиватора можно прикрепить шнек, в результате чего вы получите снегоуборочную самоходную машину. Данная приставка для мотоблока в случае ненадобности легко отсоединяется от основного агрегата.

Ниже приведена схема, на которой хорошо видна конструкция снегоуборщика на базе культиватора.

Схема расшифровывается следующим образом.

1. Привод снегоуборщика, соединяющий двигатель со шнеком.
2. Привод гусеницы.
3. Ремень привода.
4. Ролик (паразитный) для обеспечения заднего хода.
5. Промежуточный вал.
6. Ролик для натяжки ремня. Благодаря ему обеспечивается движение агрегата вперед.

Самоходный снегоуборщик значительно облегчает уборку снега, особенно на больших территориях, где использование аппарата на лыжах, толкаемого оператором, требует больших затрат физических сил последнего.

Для чего нужны снегоуборщики?

Основная их функция – это уборка снега на территориях, где невозможно использовать крупную технику. Объем работ машины зависит от ее вида и конструкции модели.

В регионах с суровым климатом владельцам частных домов приходится регулярно орудовать лопатой и тратить много энергии на уборку сугробов. Снегоуборочная машина – это возможность освободить себя от этой обязанности, сэкономить силы и время. Девайс поможет очистить придомовые территории, автостоянку и внутренний двор. Выбирая снегоуборщик, необходимо оценить объемы предстоящих работ и особенности участка. Ориентируясь на эти показатели, можно выбрать инвентарь, подходящий по конструкции и мощности.

Сборка снегоуборщика

В конструкцию самодельного снегоуборщика из бензопилы «Урал» входят:

• бензобак;
• двигатель;
• колесная база;
• карданный вал;
• ведущая звезда;
• подшипники.

В первую очередь, необходимо позаботиться о прочном креплении для мотора бензопилы. Во избежание перекосов и неравномерного зачерпывания снега мотор нужно размещать строго по центру аппарата. Последующей модификацией мотора служит дополнение в виде бензобака. Для удобства его крепят к рулевой опоре. Сделать это можно при помощи болтового соединения. От мотоцикла также можно взять ручку газа с тросиком, это обеспечит беспрепятственное управление дроссельной заслонкой мотора.

Для того чтобы снегоуборочный комбайн получил свои функциональные способности, необходимо сварить раму. Для этого нам не понадобится искать сложные чертежи, ведь конструкция очень проста и не требует больших усилий для своей сборки.

Для создания ковша потребуются трубы с квадратным сечением, имеющие размеры 20х20х1,7 миллиметра. Из них собирается рамка, которая в дальнейшем будет обтянута оцинкованной сталью, что защитит ковш от процессов ржавления и гниения.

Толщина стали тут не должна быть менее пяти миллиметров, иначе она будет слишком подвержена механическим влияниям. Листы крепятся к раме при помощи простых алюминиевых заклепок.

Для удобства управления к конструкции ковша следует приварить металлическую пластину. Она обеспечит беспрепятственное перемещение ковша по снегу. Размеры такой пластины не должны превышать 60 сантиметров в ширине, и 4 — в длине. При этом пластину можно покрыть полиэтиленом. Это не даст снегу прилипать к пластине.

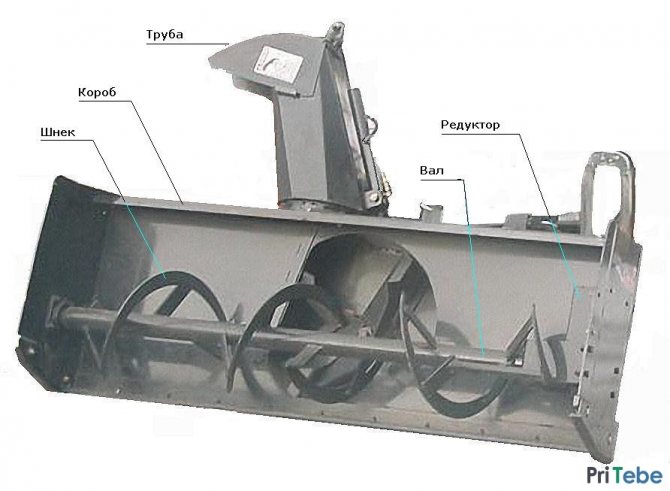

Важнейшим элементом в конструкции снегоуборщика является его вал. Его конструкция состоит из трубы с наваренными шнеками. При конструировании вала нам потребуются:

• стальная труба с сечением ½;
• ведомая звезда, которую требуется приварить к трубе;
• подшипники в количестве двух единиц, которые крепятся внутри шнековой трубы;
• крыло ротора;
• пара роторных лопастей;
• шнеки для создания вала;
• крылья лопастей;
• опорные уголки в количестве двух единиц.

Конструкция вала подразумевает ротор с параллельно наваренными шнеками, смотрящими в разные стороны. Для начала требуется взять стальную трубу с параметрами 22х2 миллиметра, и длинною в 570 миллиметров. На концах этой трубы необходимо разместить подшипники. Для этого наварите цапфу на места окончания трубы и в последующем насадите туда подшипники. Параметры подшипников: размеры 40/16/16, с закрытым типом конструкции.

Дальнейшая конструкция предусматривает установку дополнительной звезды в центр вала. С ее помощью на вал будет передаваться крутящий момент от мотора. Соединять эти 2 элемента будет цепь, которую можно взять от старого советского мотоцикла.

Центральная звезда в своем строении должна иметь 33 зуба с шагом 12,7, а закрепить ее помогут 4 болта М6. Для избежания нежелательных внешних воздействий цепь и саму систему желательно спрятать за корпусом снегоуборщика. После установки звезды и подшипников к валу начинают приваривать лопасти, которые будут черпать снег. Для этого необходимо 12 стальных полос, по 6 полос на каждую сторону вала.

Важно знать о снегоуборщиках

Снегоуборочная техника – недешевая покупка для владельцев частных домов и городских коммунальных служб. Приобретая оборудование, важно сразу организовать его техническое обслуживание. Процедура поможет проверить исправность оборудования и выявить неисправности, если они есть.

После покупки необходимо снять с него упаковку и внимательно осмотреть аппарат. На снегоуборщикее не должно быть:

• повреждений;
• обрезанных или оборванных проводов;
• согнутых под углом тросиков и т. д.

Также следует осмотреть все болты и гайки. Они должны быть на месте и хорошо затянуты. Важно наличие деталировки снегоуборщика. С ее помощью пользователь будет собирать и разбирать аппарат. Неверная сборка может стать причиной поломки техники.

Если покупатель обнаружил недостатки товара в процессе технического обслуживания, он может вернуть его продавцу. Со своей стороны, продавец обязан возместить стоимость оборудования или заменить его на аналогичное.

Также необходимо регулярно проводить техническое обслуживание снегоуборочного оборудования. Так, перед началом зимнего сезона следует проверять снегоуборщик так же, как при покупке. Рекомендуем в начале сезона менять масло в двигателе, смазку в редукторе, заменить фрикционные кольца аппарата и ремни, промыть или заменить воздушный фильтр, проверить состояние топливного фильтра и заменить его при необходимости. Грамотное и регулярное техническое обслуживание снегоуборочного аппарата – гарантия его долгой и бесперебойной работы.

Виды снегоуборочной техники для дома своими руками

Снегоуборочные машины предназначены для механического удаления снежного покрова на требуемом участке. В их функции входит сбор снежной массы и откидывание ее к месту сбора. Двигатель, приводящий в действие машину, может быть электрическим или бензиновым. А саму снегоуборочную подразделяют на самоходную (с гусеничным или колесным приводом), с ручным управлением, одноступенчатую и двухступенчатую. Для самостоятельной сборки такой садовой техники можно использовать двигатель от бензопилы, электромотор или мотоблок, а также различные подручные материалы, которые наверняка имеются у каждого в хозяйстве. Перед тем как сделать снегоуборщик своими руками, следует ознакомиться с разновидностями такой техники и выбрать для себя приемлемый вариант. Выбор конструкции снегоуборщика зависит от многих факторов, одним из которых является площадь участка, который предполагается обрабатывать Электрические снегоуборщики способны очистить небольшие участки рядом с домом, например, крыльцо или неширокие дорожки. Для освобождения от снежного покрова территории внушительных объемов такой агрегат не подойдет. Кроме того, его работа не отличается эффективностью, если имеют место наледи или значительные сугробы. С другой стороны, подобная техника довольно компактна, легко управляется и удобна в хранении. С удалением большого количества снега с огромных территорий прекрасно справляются самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь самостоятельно, эти аппараты обладают отличной проходимостью и большой дальностью выброса. Техника имеет достаточно большие размеры, однако при работе абсолютно не нуждается в применении физических усилий.

Перед тем как сделать ручной снегоуборщик своими руками, нужно иметь в виду, что несамоходные модели предназначены для уборки небольших участков от свежевыпавшего снега толщиной до 25-30 см. Их в основном используют для ежедневной очистки тротуаров, садовых дорожек и крыш плоской формы. Такие устройства достаточно маневренные, однако при удалении плотного слоя управлять техникой будет затруднительно, так как придется толкать не только аппарат, но и толщу снега перед ним. Полезный совет! Выполняя сборку несамоходной снегоуборочной машины для дома своими руками, следует использовать как можно более легкие детали, так как работать техника будет за счет усилий человека.

Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи. Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.

Снегоуборочные машины могут быть как самоходными — на колесном или гусеничном ходу, так и несамоходными, для движения которых требуются усилия оператора Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники. Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.

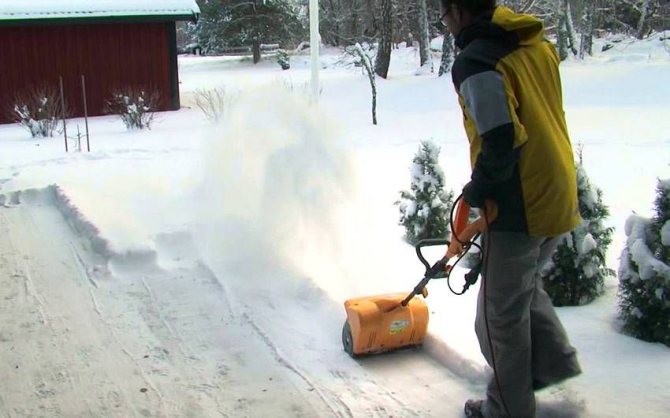

Снегоуборочная машина своими руками: преимущества электрической модели

Электрические снегоуборочные машины обладают некоторыми преимуществами перед моделями, оснащенными двигателями внутреннего сгорания. К их числу относятся:

• относительно тихая работа;
• ввиду отсутствия в двигателе фильтров, топлива, свечей зажигания такие агрегаты просты в уходе и обслуживании;
• нет необходимости в заправке топливом;
• небольшой вес оборудования;
• при работе не выделяют дыма;
• небольшие затраты и отличная эффективность.

Низкий уровень шума и небольшой вес конструкции — одни из главных достоинств электрического снегоочистителя

Однако, электрические снегоочистители имеют и недостатки, среди которых:

• небольшая мощность двигателя (до 2 кВт);
• постоянный контроль за состоянием электрокабеля на наличие в нем повреждений;
• небольшой радиус действия (насколько позволяет длина переноски);
• необходимость в применении усилий для передвижения прибора.

Полезный совет! Перед тем как сделать снегоуборочную машину с электродвигателем, подберите провода, изоляция которых будет выдерживать нагрузку и не будет трескаться под воздействием мороза.

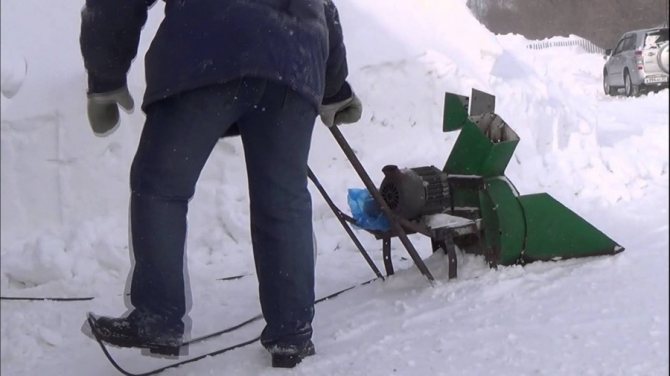

Сборка электрического снегоуборщика своими руками

Технология изготовления электрической снегоуборочной техники своими руками во многом схожа с устройством бензиновых моделей, однако движущей силой у такого оборудования выступает электромотор. Это может быть простейший двигатель от электропилы, болгарки или другого электроинструмента. Руководствуйтесь при сборке своими руками чертежами электрического снегоуборщика. Видео-ролики по теме помогут избежать ошибок при монтаже.

Пример устройства электрического снегоуборщика: 1 — электромотор; 2 — шкив от автомобиля; 3 — канализационная пластиковая труба; 4 — полуотвод; 5 — руль; 6 — пакетный выключатель

Конструкции шнекового узла и корпуса могут быть собраны, как в примере снегоочистителя на базе бензопилы. Остается подсоединить электродвигатель. Это можно сделать разными методами: посредством редуктора или ременной передачи. В первом варианте ось вращения мотора располагается перпендикулярно трубе (валу). Шнек вращается благодаря редуктору, который соединяет вал и ось электродвигателя.

Второй вариант предполагает, что ось двигателя и вала шнека размещены параллельно и соединяются ремнем. Такая схема позволяет быстро снимать и монтировать электродвигатель, регулируя натяжение ременной передачи. Для работы можно воспользоваться готовыми чертежами, которые можно подкорректировать под свои размеры.

Статья по теме:

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки. Варианты изготовления снегоуборщика своими руками. Характеристики различных моделей. Инструкция по самостоятельной установке.

Приступая к самостоятельной сборке, следует придерживаться некоторых рекомендаций:

• чтобы избежать выхода из строя двигателя в результате попадания в шнек камней и других предметов, необходимо использовать предохранительные втулки, болты. Благодаря этому, при превышении нагрузки выйдут из строя болты, а двигатель не заклинит;
• ширина корпуса шнека выбирается с учетом размера поверхности, требующей очистки;
• при устройстве одноступенчатого снегоуборщика следует выпускной желоб располагать сверху и сбоку корпуса, что позволит выбрасываемому снегу проходить меньшую дистанцию.

Двигатель снегоуборщика может быть бензиновым или электрическим

Компоновка снегоуборщика из триммера своими руками

Для сборки самодельного снегоуборщика из триммера подойдут не все модели электрокосы. Если триммер имеет изогнутую штангу с передачей вращения стальным тросиком, то такой инструмент является маломощным и не годится для изготовления снегоуборщика. Одним из требований является наличие у триммера прямой штанги и передачи вращения от мотора к катушке посредством редуктора и жесткого вала. Такие устройства более мощные и могут быть использованы для снегоочистителей.

Перед тем как сделать самому снегоуборочную машину из триммера, необходимо проверить наличие всего необходимого инструмента. Вам понадобится сварочный аппарат, болгарка, дрель. Последовательность работ следующая:

• корпус можно выполнить из небольшой металлической бочки, которую необходимо срезать приблизительно на 15 см от днища. По центру дна бочки устраивается отверстие, в которое будет помещен выступающий элемент редуктора. По краям сверлятся отверстия — на расстоянии, совпадающем с креплениями щитка на самом редукторе;
• на боковой части бочки проделывается отверстие квадратной формы размером 10 х 10 см для откидывания снежной массы;

Снегоуборщик, сделанный из триммера своими руками

• третью часть открытого корпуса необходимо накрыть листом жести так, чтобы отверстие для выхода снега оказалось строго в центре;
• для изготовления ротора понадобится четыре лопасти. Нужно вырезать из листового металла четыре прямоугольные пластины размером 25 х 10 см. Эти заготовки необходимо обрезать так, чтобы получилась форма лопасти. После этого их приваривают к диску триммера;
• снегоотвод можно сделать из оставшихся частей от металлической бочки. Для этого вырезается прямоугольная полоса 15 х 30 см. Эту болванку необходимо загнуть и приварить к ней боковые части высотой 10 см. Благодаря им, снег при выбросе будет направлен в определенную сторону;
• мастерим лопатку. Ее делают из листового металла 30 х 40 см. Края пластины загибают так, чтобы бортики были высотой около 2 см;
• снегоотвод приваривается к корпусу в том месте, где расположено отверстие для выброса. Лопатку фиксируют снизу. Редуктор закрепляют болтами. Ротор устанавливают как нож триммера.

Более подробно ознакомиться с процессом сборки поможет видео снегоуборщика из триммера своими руками.

Снегоочиститель из культиватора – для любителей мощности

Этот вариант обладает такими преимуществами, как довольно высокая мощность, проходимость и дальность выброса снега. Вместе с тем, такой агрегат потребляет большое количество топлива и издает сильный шум при работе.

Важно помнить, что культиватор не предназначен для работы в условиях сильных морозов. В связи с этим, двигатель самодельного снегоуборщика нужно регулярно прогревать прежде, чем начать уборку снега

С целью защиты мотора корпус машины потребуется оборудовать защитными металлическими пластинами.

Снегоуборщик из культиватора может использоваться на больших территориях, площадью до 15 соток. При эксплуатации следует использовать качественное сезонное моторное масло. По окончанию зимнего периода ковш и шнековый механизм можно демонтировать и собрать культиватор для обработки почвы.

Принципы работы снегоуборщиков

Снегоуборщики работают по двум схемам. Первый вариант: шнеки собирают снег и выбрасывают его в выпускной желоб. Так работают одноступенчатые агрегаты. К достоинствам снегоуборщиков можно отнести простоту конструкции. Однако скорость вращения элементов должна быть достаточно большой, чтобы обеспечить нужную силу для выброса снега из желоба. Если в процессе уборки шнеки упрутся в твердые предметы, они могут сломаться. Их следует использовать только на ухоженных, придомовых территориях с ровными дорожками.

Второй вариант: шнеки собирают снег, а дополнительный механизм помогает отправить его в выпускной желоб. Элементы такого аппарата вращаются медленнее. Поэтому ему не так страшны неожиданные препятствия и столкновения с твердыми предметами.

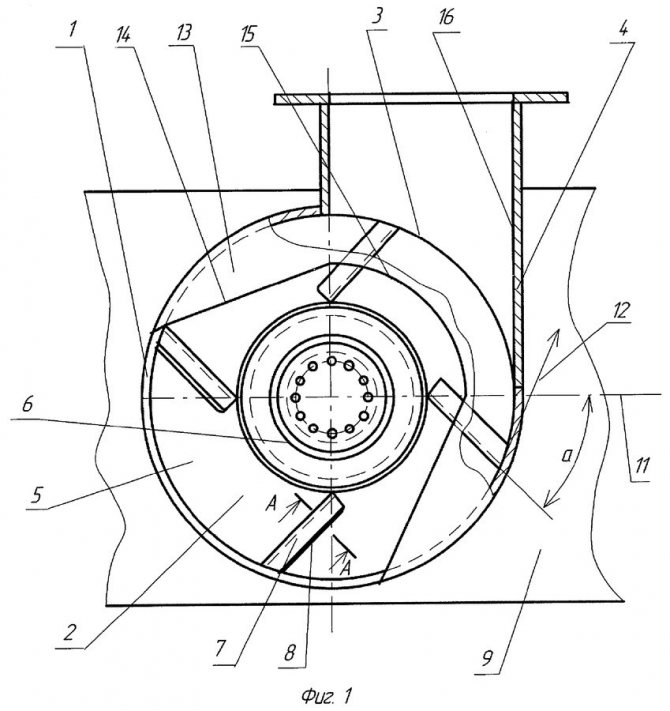

Принцип работы двухступенчатой машины

Двухступенчатый (шнекороторный) снегоуборщик работает следующим образом – шнек загребает снег, а ротор его выбрасывает через специальный желоб. Шнеки в таких снегоуборщиках могут быть гладкими или зубчатыми. Допустимо их изготовление из металла или из других материалов, например, армированной резины. Это оборудование может быть как самоходным, так и ручным. В крыльчатке ротора может быть от трех до шести лопастей. Для их изготовления применяют полимеры или металла.

Двухступенчатый снегоуборщик

Приведенные схемы снегоуборщика не отличаются большой технической сложностью, и изготовить их своими руками вполне возможно.

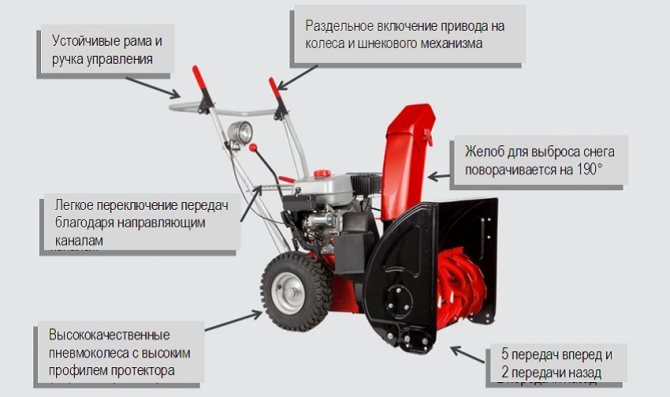

Основные и дополнительные параметры снегоуборщиков

При выборе снегоуборщиков приходится учитывать их различные параметры и характеристики. Ведь несмотря на то, что общая задача для этих устройств одинакова – уборка снега – требования каждого покупателя индивидуальны.

Основные параметры

Все бензиновые снегоуборщики делят по нескольким основным параметрам.

Мощность в лошадиных силах (л. с.):

• маломощные (до 4 л. с.);
• средней мощности (до 7 л. с.);
• большой мощности (свыше 7 л. с.);

Вес в килограммах (кг):

• легкие (до 40 кг);
• средние (до 90 кг);
• тяжелые (свыше 90 кг);

Стоимость в рублях:

• недорогие (до 30 тыс. руб.);
• средние (до 60 тыс. руб.);
• дорогие (свыше 90 тыс. руб.).

Вес очень важный параметр при выборе снегоуборщика, особенно если речь идет о несамоходных бензиновых моделях. Ведь тяжелый снегомет сложно самостоятельно закатить в сарай или ангар, а, значит, с ним не сможет работать подросток или женщина.

Финансовые возможности тоже у всех отличаются, поэтому при выборе придется обратить внимание на устройства из соответствующего ценового диапазона.

К сожалению, самые недорогие снегоуборщики не отличаются большой мощностью двигателя и наличием самоходного движителя.

Дополнительные параметры

К дополнительным параметрам, которые могут повлиять на выбор снегоуборщика и удобство его использования, относят:

• дальность отбрасывания, снега в метрах;
• производительность (этот параметр зависит от многих факторов);
• уровень шума;
• расход горючего, литров в час.

Выбирая бензиновую снегоуборочную машину, ориентируйтесь не только на основные, но и на дополнительные параметры. Требования у всех различные и, порой, конкретным требованиям лучше всего удовлетворяет недорогой снегоуборщик. А бывает так, что модель с нужными характеристиками находится в другом ценовом диапазоне.

Дальность отбрасывания снега описывает, на какое расстояние будет откидывать снег агрегат. Это расстояние варьируется от 4 до 12–15 метров и зависит не только от мощности, но и от наличия ротора второй ступени. Кроме того, на дальность откидывания влияет и состояние снега.

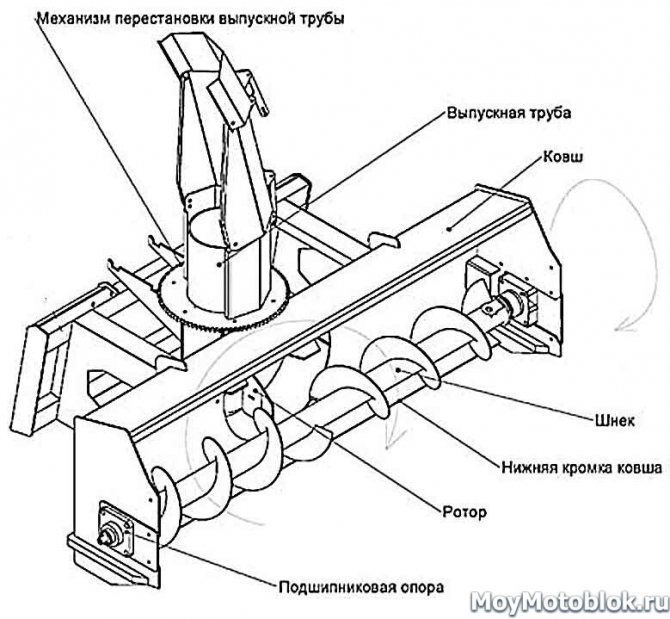

Устройство и схема снегоочистителя

Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.

Как работает снегоуборочный аппарат со шнековой насадкой:

Схема 1

Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.

Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.

Вращающие транспортёры и винты выполняют следующие основные функции:

• размельчение снега;
• добавляют его к насосу.

У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.

Внизу «лопаты» прикрепляется подрезная пластина.

Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.

Схема 2

Схема подготовки моделирования:

• Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
• Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
• Понадобиться кровельное железо;
• Пригодится фанера (толщ.10 мм);
• Полудюймовая труба;
• Стальной уголок;
• Труба взять размером ѕ дюйма;
• Стальная пластина должна быть равной 120*270 мм;
• Кондуктор для сверления отверстий;
• Ось задних колёс.
• Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.

Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.

Более полная информация на приведенных видео:

Критерии выбора снегоочистителя

Выбирая аппарат для снегоуборочных работ, необходимо ориентироваться на размер своего участка и особенности климата. Если снег убирают на небольшой территории, он не успевает замерзать и превращаться в сугробы, можно выбрать компактный и недорогой снегоуборщик. В местах со сложными климатическими условиями, в случае необходимости очищать большие территории, следует рассмотреть мощные самоходные агрегаты, работающие от бензина.

Покупая снегоуборочную технику, обращайте внимание на следующие особенности оборудования:

• Вес и двигатель техники. Для уборки больших площадей следует выбрать бензиновый снегоуборщик тяжелого или среднего класса. Если поверхность рельефная, следует отдать предпочтение высокопроходимым аппаратам на гусеничном ходу.
• Ковш. Оборудование с высоким и широким ковшом способно справиться с высокими сугробами и очистить большую площадь. Для расчистки дорожек достаточно будет ковша шириной 50 см.
• Маневренность. Этот параметр очень важен для тяжелой самоходной техники. Аппарат должен иметь функцию разблокировки колес или гусениц. Эта функция позволяет разворачивать машину одним нажатием.
• Система шнеков. Если уборку проводят на декоративных покрытиях, которые легко повредить, следует выбрать аппарат с металлическими прорезиненными или пластмассовыми шнеками. Аппараты, оснащенные шнеками и роторами, больше подходят для уборки прессованного и оледеневшего снега. Они способны расчищать сложные сугробы и отбрасывать снег на большое расстояние.
• Редуктор. Его основная функция – передача усилия от двигателя к шнекам и ротору. В снегоуборочных машинах может быть обслуживаемый или необслуживаемый редуктор. Первый вариант требует ухода и периодической замены смазки. Такой редуктор долговечен. Второй вариант не требует обслуживания. Однако его невозможно починить в случае поломки.
• Размеры аппарата. Приобретая снегоуборщик для частного дома, стоит отдать предпочтение компактным моделям. Крупногабаритную технику будет сложно хранить. Будет непросто эксплуатировать большие аппараты на придомовой территории небольшой площади с большим количеством труднодоступных мест.
• Защита от перегрева. Необходимая функция для электрических снегоочистителей. Она защитит двигатель от поломки в случае высоких нагрузок на аппарат.
• Объем топливного бака. Этот параметр важно учесть, приобретая бензиновый снегоуборочный аппарат. Чем мощнее двигатель, тем больше расход топлива. Поэтому мощные снегоуборочные машины должны иметь соответствующий бак для бензина. Иначе их придется заправлять слишком часто, что не очень удобно во время снегоочистительных работ.

Снегоуборщик из бензопилы – агрегат для простых задач

К достоинствам такой машины относится небольшой вес и скромное потребление топлива. При этом машина легко справляется с обслуживанием территорий, площадью до 5 соток. Суть изготовления заключается в разборке бензопилы, извлечения ее двигателя и редуктора, и монтажа деталей на самодельный агрегат. Для изготовления ковша, пластин шнека и патрубка для выбрасывания снега используются стальные листы, толщиной не менее 3 мм.

Готовый снегоуборщик отбрасывает снежные массы на расстояние до 2 метров. Машина очень проста в эксплуатации, обслуживании и самостоятельном ремонте. Среди минусов следует выделить сильный уровень шума и вибрации.

Типы бензиновых снегоуборщиков

Все бензиновые снегоочистители различают по типу шасси и удобству работы с ними. Выделяют такие два вида:

• самоходные;
• несамоходные (ручные).

Сравнение работы снегоочистителей бензиновых самоходных и несамоходных смотрите в видео:

Кроме того, снегоуборщики делят по количеству ступеней системы удаления снега:

• одноступенчатые (шнек);
• двухступенчатые (шнек и ротор).

Также бензиновые снегоуборочные агрегаты разделяют по:

• типу двигателя;
• мощности мотора;
• наличию фары;
• ширине и высоте ковша;
• массе;
• стоимости.

Как самому сделать электрический снегоуборщик

Электрическую снегоуборочную машину своими руками собирают из мощной болгарки, дрели, используют мотор от стиральной машинки. Самым популярным тяговым устройством является триммер. Для самодельного агрегата используют электрокосу с ровной штангой и двигателем мощностью более 1 кВт.

Чертежи электрического снегоуборщика

Сначала потребуется найти для снегоуборочной машины своими руками чертежи, отображающие схему ротора. Именно этот узел является рабочим и самым сложным в изготовлении. По чертежу также проще изготовить самодельную улитку для ротора.

Сборка изделия

Создание самодельного снегоуборщика происходит в следующей последовательности:

1. Корпус улитки вырезают из нержавеющей бочки для пива. Болгаркой отрезают фрагмент со стороны днища шириной 150 мм. Нарисовав две пересекающиеся линии крестом, на дне определяют центр окружности. В точке пересечения просверливают отверстие под вал редуктора триммера.
2. В самодельной улитке определяют, где будет верх. На боковом бортике прорезают отверстие шириной 100 мм, приваривают отрезок трубы. Длины патрубка должно хватить для прочного насаживания отводящего рукава из куска канализационной ПВХ трубы.
3. Вырезав из металла полукруг, заваривают 1/3 часть улитки с торца. Заглушку ставят в верхней части, чтобы снег направлялся воздушным потоком к отводящему рукаву.
4. Лопасти самодельного роторного вентилятора вырезают из стали. Должно получиться 4 одинаковые по размеру пластины. Желательно, чтобы они совпадали даже по весу. Так получится избежать дисбаланса вращающегося ротора. Пластины приваривают крестом на металлический дисковый нож триммера.
5. Сборку начинают с прикручивания болтами редуктора электрокосы к днищу бочки. На вал насаживают крыльчатку. Пробуют прокрутить, чтобы лопасти не цепляли стенок.
6. Для лучшего захвата снега самодельный снегоуборщик оснащают направляющей лопаткой. Прямоугольную пластину приваривают перпендикулярно к торцу улитки, только с нижней стороны. Когда от толкания вперед самодельный снегоуборщик будет продвигаться, направляющая лопатка начнет захватывать снег и подавать на лопасти вращающегося ротора.

Самодельный снегоуборщик ставят на лыжи. Кабель подключают к розетке, пробуют запустить двигатель. Для управления используют родную штангу электрокосы. На видео снегоуборочная машина своими руками:

Системы шнеков и их виды

Шнеки машины – это детали, которые захватывают снег в процессе движения аппарата. Производители разработали несколько видов таких систем: одноступенчатая, двухступенчатая и трехступенчатая.

Первый вариант представляет собой простейшую конструкцию, в которую входит один шнек. Он вращается с большой скоростью, собирает снег и направляет его в желоб. Такую систему устанавливают на несамоходных аппаратах.

Второй вариант – это система шнека и вращающегося ротора (крыльчатка). Ротор оснащен 3-4 лопастями. Они измельчают снег и подают его в систему выброса.

Самая производительная система – трехступенчатая, она может справиться с большими сугробами за короткий промежуток времени. Она состоит из двух боковых шнеков, которые загребают снег, и центрального шнека, который измельчает снежную массу и направляет ее в раструб снегоуборщика.

Также производители предлагают гладкие и зубчатые виды шнеков. Первые предназначены для уборки небольших, свежих сугробов. Второй вариант способен даже перемолоть лед. Если сугробы обледенели, убрать их сможет только зубчатый шнек.

Схема механического устройства

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Схема -1

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Видео: Самодельный роторный уборщик снега

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

• Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.
• Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
• Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.
• Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

Гусеничный снегоуборщик

Гусеничная мини-техника

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

• двигатель внутреннего сгорания, оснащенный глушителем;
• топливный бак;
• трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

• сборка шнекового механизма;
• изготовление ротора;
• монтаж корпуса;
• устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Полезный совет! В роторных снегоуборщиках следует использовать более мощные подшипники, которые смогут устоять при биении роторного механизма.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

• отличную маневренность и высокую производительность техники;
• в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
• возможность регулировать ширину захвата снежного покрова;
• небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

Процесс очищения придомовой территории от снега

• возможность проведения ремонта снегоуборщика своими руками;
• невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Виды машин для уборки снега

Снегоуборочная техника различается по двух основным признакам:

• по типу управления;
• по виду энергоносителя.

По типу управления машины различаются на несамоходные и самоходные. Несамоходные имеют доступную цену, компактные габариты и небольшой вес, до 35 килограмм. Такие аппараты не нуждаются в ангаре для хранения и могут перевозиться в багажнике автомобиля.

Легкие снегоуборщики не повреждают тротуарную плитку К сведению! Несамоходные снегоуборочные машины отбрасывают снег не дальше, чем на 5 метров. Они не справляются со слежавшимся снегом и ледяной коркой.

Самоходные устройства гораздо дороже, но они имеют и большие возможности. Оператору нет необходимости прилагать какие-либо усилия для управления такой техникой. Снег такая машина отбрасывает дальше, а габариты ковша позволяют очищать большие площади. Такие устройства могут осилить плотный снег. Размеры техники требуют использовать для хранения специальные помещения, а перевозить такой агрегат можно только в грузовом транспорте или на прицепе.

Вес самоходной машины начинается с 70 килограмм

По виду энергоносителя уборщики могут быть электрическими и бензиновыми.

Рассмотрим их в сравнении.

Сравнение бензиновых и электрических самоходных снегоуборочных машин

Виды снегоуборщиков

Огромное их разнообразие позволяет подобрать оптимальный вариант в зависимости от цены, особенностей территории и ее площади. Рассмотрим современные разновидности снегоуборочных аппаратов.

Механический или ручной

Ручной снегоуборщик – самая простая модель. Он движется под воздействием силы человека. На рыке представлены варианты таких снегоуборщиков с отвалом и скребком.

Более современные варианты – механические снегоуборщики. В них шнеки вращаются под воздействием снега, собранного в желобе. В процессе вращения они передвигают сугроб в сторону. Большинство таких моделей оснащены электродвигателями.

Несамоходный

Некоторые снегоуборщики с электродвигателями не могут двигаться самостоятельно -пользователь должен подталкивать его вперед. Если нужно изменить направление движения, пользователь должен сам развернуть аппарат. Это создает определенные неудобства на скользких дорогах.

Такие снегоуборщики подходят для уборки свежего мягкого снега в небольшом количестве: уборка на детских площадках, расчистка дорожек для пешеходов, уборка снега на даче и т. д. Они легкие, маневренные. Такие приборы оснащены стальными шнеками. Также некоторые модели оснащены прорезиненными шнеками. Они подходят для деликатной очистки некоторых поверхностей.

Самоходный

Самоходный снегоочиститель – это более функциональная и автономная машина по сравнению с несамоходными моделями. Они легко справляются с большими объемами работ, помогут избавиться от плотных и заледеневших сугробов. Работа с самоходным снегоуборщиком не требует от оператора физических усилий.

Укажем базовые характеристики самоходной снегоуборочной техники:

• мощные бензиновые двигатели;
• широкие ковши для большей площади захвата снега;
• дальность выброса до 15 м (зависит от модификации техники);
• дополнительное вспомогательное оборудование, которое помогает сделать работу более комфортной (фары, усилители руля, подогрев ручек и т. д.).

Электрический

Электрический снегоочиститель – компактная и простая в обслуживании модель. Эти устройства не сложные в управлении и хранении. Снегоуборщики такого типа не обладают большой мощностью и подходят для расчистки на площади не более 100 кв. метров.

Некоторые модели работают от сети. Они пригодны на территориях, где есть электричество. Другие виды снегоуборщиков снабжены аккумуляторами. Но их нужно регулярно заряжать.

Некоторые модели электрических снегоуборщиков имеют бесщеточный мотор. Они более компактные, экономичные и надежные.

Бензиновый снегоуборщик

Преимущества:

• не зависят от электричества;
• справляются с большим объемом снега;
• способны убрать плотные снежные покровы.

Бензиновые снегоуборщики оснащены металлическими шнеками, коробкой передач, реверсом и панелью управления. Среди них можно найти профессиональные аппараты, которые способны очищать от снега большие площади (от 2,5 тыс кв. м).

Простые бензиновые модели стоят 25 – 30 тыс. рублей. Варианты среднего ценового сегмента – 100 тыс. рублей. Также на рынке представлены премиальные варианты, которые стоят более 200 тыс. рублей.

Пошаговая инструкция

• Изготавливаем раму. Для этого идеально взять металлический уголок или профильную трубу, которую необходимо сделать в соответствии с техническими особенностями агрегата. На этом этапе не стоит забывать о металлических уголках, что будут играть роль опоры для дизельного двигателя.
• В завершение первого этапа прикрепляем рукоятки, которыми будет проводиться управление, выбрав для этого те, что будут самыми рациональными и удобными для захвата.
• Мотор. Его можно взять из малогабаритного трактора или с машины для кошения травы, после чего, основательно прикрепить к раме.
• Чтобы в дальнейшем избежать множества проблем, необходимо сделать ручной запуск двигателя, ведь монтаж генератора и аккумулятора значительно увеличивает вес снегоуборочного агрегата.
• Крутящийся шнек и заборный ковш. Систему, которая будет собирать снег необходимо сделать из стальных элементов, предварительно разрезав их на необходимые детали, учитывая высоту и длину.
• Крутящийся шнек можно заменить транспортерной лентой, а для того, чтобы снег выбрасывался на необходимое расстояние, лучше всего приварить трубу из стали выбранного диаметра и необходимой длины.
• Ковш, а точнее его нижнюю часть необходимо «украсить» пластиковым материалом, что будет с легкостью передвигаться по снегу. Направляющие элементы можно смастерить из простых брусков.
• Ковш, как вариант, можно соорудить из железа кровельного типа, а его боковые элементы могут быть фанерными. Ширина этой детали не может быть меньше пятидесяти сантиметров. Диаметр трубы, через которую будет отбрасываться снег, не должен быть меньше 16 см, иначе, большие куски могут просто засорять трубу.

Если еще установить пластмассовые накладки, то конструкция будет более легко и гладко ездить по снегу. Но, есть и хозяева, которые предпочитают ставить машину на колеса, что ж, дело ваше, некоторые даже умудряются вместо колес использовать лыжи.

Колесная рама является основой снегоуборочной конструкции. На нее будут крепиться:

• Рукоятка управления.
• Мотор.
• Бак для топлива.
• Ковш, что захватывает снег с опорными направляющими.
• Труба, которая выполняет функцию выброса снега.
• Рабочий инвентарь.

Поэтому следует учитывать то, что ваша машина должна базироваться на платформе, которая будет прочная и одновременно легкая. Не стоит забывать, что именно вы будете выполнять функцию основной тяговой силы. Если же вам это не под силу, то вы всегда можете купить самоходный бензиновый снегоуборщик Патриот, управление которым гораздо проще.

Снегоуборочная приставка

Еще один вариант снегоуборщика – приставка, которая применяется как навесное оборудование для мотоблока и использует его энергию. Она не имеет двигателя. Важно, чтобы устройство было совместимо с мотоблоком.

Приставки имеют свои отличия в строении загребной части. Например, есть шнековые аппараты. Они аналогичны одноступенчатым снегоочистителям. В этих устройствах за измельчение и выброс снега отвечает шнек. Также на рынке представлены двухступенчатые роторные варианты. В таких аппаратах шнек измельчает снег, а роторная крыльчатка обеспечивает его выброс.

Приставку можно использовать не только с мотоблоком. Ее можно навесить на садовый трактор и получить самоходный садовый аппарат.

Как из триммера сделать ледобур?

Изготовление мотобура из триммера состоит из двух этапов – сборки редуктора и создания шнека. К каждому из них нужно отнестись в большой ответственностью, так как от этого зависит исправность и эффективность самодельного оборудования.

Выбор типа и сборка редуктора для мотобура

Первый этап изготовления мотобура из триммера заключается в выборе и сборке надежного редуктора. Все редукторы делятся между собой на несколько видов. В зависимости от изначального направления движения рабочей части различают следующие виды редукторов:

• механизмы, в которых встроенный выходной вал движется по направлению стрелки часов;
• редукторы, в устройстве которых выходной вал движется против часовой стрелки;
• механизмы реверсивного типа;

Самодельный бур из триммера лучше всего оборудовать реверсивным редуктором. Он даст возможность беспрепятственно извлечь рабочий орган бура в случае его заклинивания в грунте или во льду.

Для изготовления реверсивного редуктора потребуется подготовить:

• исправный червячный вал;
• прочный корпус;
• по 2 пары подшипников и конических шестерней;
• выходной металлический вал.

Помимо предварительной подготовки элементов, изготовителю мотобура потребуется схема. В ней должны быть указаны точные размеры всех используемых деталей и механизмов.

После изучения схемы можно приступать к изготовлению редуктора.

Порядок действий должен выглядеть следующим образом:

1. Вначале потребуется соединить выходной вал мотора и используемый червячный вал мотобура;
2. Далее нужно установить гибкую или жесткую муфту. Первый вариант подойдет для двигателя, создающего сильные вибрации. В этом случае гибкая муфта будет эффективно гасить вибрации, создаваемые коленчатым валом мотора и рабочим органом мотобура;
3. Затем потребуется соединить червячный вал и 2-рядную шестерню. Нижняя часть последней должна быть предварительно оборудована прямыми зубцами;
4. Во время изготовления редуктора между его деталями нужно оставить отверстие для беспрепятственного внесения смазки;
5. В конце останется настроить угловую скорость механизма. Для этого потребуется выбрать и сопоставить шестерни с подходящими размерами.

В результате выполненных действий изготовитель получит надежный 1-скоростной редуктор, обладающий максимально простым устройством. Механизм будет стабильно передавать усилие от вала ДВС триммера на вал рабочего органа мотобура при любых эксплуатационных условиях.

Самостоятельное изготовление шнека

Чтобы собрать ледобур из мотокосилки, изготовителю обязательно потребуется шнековый механизм. Он имеет форму винта и служит в устройстве для нарезания земли или льда с последующей подготовкой отверстий. Чтобы сделать простейший шнек, изготовителю потребуется изучить чертежи механизма. Их соблюдение даст возможность собрать эффективный и выносливый узел, способный успешно выдержать сильные нагрузки.

Помимо изучения чертежей также потребуется подготовить следующие элементы:

• заостренное металлическое лезвие, изогнутое в форме винта;
• металлический сердечник;
• стальной наконечник.

В случае если мотобур будет использоваться для проделки отверстий в твердых каменистых грунтах, то металл для сборки шнека потребуется предварительно закалить. Это не даст металлу деформироваться во время сверления.

А если вдруг зима, а если снег

Как известно, зима в Россию приходит неожиданно. На дорогах сначала гололед, потом снегом все завалит так, что людям не пройти, машинам не проехать. Но это касается только коммунальных служб городов и поселков.

Жители деревень, загородных домов и дачники, которые и зимой считают нужным отдыхать на даче, как это ни удивительно, помнят: после лета наступает осень, а после осени, как правило, зима!

У них в сарае стоят наготове лопаты для снега, метлы, скребки и прочий снего-льдоуборочный инструмент. А у некоторых особо продвинутых хозяев также имеются электрические или бензиновые снегоуборщики.

Вот о снегоуборщиках мы и поговорим в ближайших трех статьях. В первой статье рассмотрим устройство снегоуборщиков

и их виды. Ознакомление с
устройством снегоуборщиков
важно для понимания их технических характеристик и поможет при выборе подходящей именно вам модели.

Во второй статье — все о снегоуборщиках электрических (технические характеристики и диапазоны характеристик, включая и цены, технику безопасности и критерии выбора).

В третьей статье — все, что касается снегоуборщиков бензиновых.

Как всегда, буду стараться излагать информацию доступным, популярным языком, чтоб было понятно каждому. Эти статьи предназначены, естественно, для тех, кто еще не имеет в своем арсенале такой техники, но планирует в этом или следующем сезоне ее приобрести.

Ну, а если эти статьи прочитает счастливый обладатель снегоуборочной техники, то в комментариях прошу высказать Ваши замечания, предложения по тексту, ну а главное: поделиться своим опытом, какая у Вас модель, какой фирмы, ее производительность, надежность, довольны ли Вы своим приобретением, какие-либо советы с высоты своего опыта и так далее.

Я в своих статьях умышленно не упоминаю фирмы-изготовители, конкретные модели, чтобы не лишать будущего покупателя самостоятельного выбора (используя информацию этих статей, дополнительную информацию из Интернета, конкретного осмотра техники в магазине и консультации продавца). Вот такое вступление большое получилось.

Где применяется подобная техника

Универсальный снегоуборщик призван расчищать большие территории от снега. Основной принцип – откидывания снежного покрова в сторону, схож с человеческим трудом, только экономнее. В их конструкции нет сложных узлов, что повышает работоспособность и ремонтопригодность.

Автодороги и дорожно-транспортные сооружения любой сложности. Специальная проектная мастерская «Спецдорога»: ПОДД – проект организации дорожного движения. Проектирование с 2010 года, значительный опыт прохождения и согласований государственных и коммерческих экспертиз.

Кроме того, с их эксплуатацией справится любой. При большой территории, без подобного устройства просто невозможно обойтись.

Мотоблок

Еще одно универсальное «дачное» устройство для культивирования земли, которое можно модифицировать. Некоторые дорогие модели могут превратиться в снегоуборщик для мотоблока, при помощи насадок, которые идут в комплекте. Разберем более бюджетный случай.

Для снегоотбрасывателя подойдет пластиковая канализационная труба. Чтобы удобнее было передвигать устройства, поставьте лыжи вместо колес.

И самое главное – нужно изготовить шнек. Для этого возьмите стальной лист и вырежьте четыре диска, которые затем согните, чтобы получилась спиралевидная форма.

После, все это дело приваривается на валовую трубу – не забудьте про подшипники на концах. Раму легко сварить из стальных уголков нужного габарита.
