Что такое трехфазное выпрямление, принцип работы и схемы

В электрических сетях используется преимущественно переменный ток. Однако существует немало электрических устройств – магнитофонов, приемников и других приборов, основой которых служат полупроводники или лампы. Для их работы требуется только постоянный ток. Преимущественная выработка переменного тока связана с удобством его трансформации в разные значения напряжений. Другим положительным моментом считается передача переменного тока по ЛЭП с минимальными потерями. Поэтому все преобразования выполняют выпрямители переменного тока, позволяющие получить необходимое напряжение.

Трехфазный тиристорный выпрямитель напряжения: примеры практического применения

• 20 мая 2013 г. в 08:00
• 3259

Трехфазный тиристорный выпрямитель предназначен для преобразования трехфазного переменного напряжения сети в постоянное регулируемое. Рассмотрим примеры практического применения управляемого тиристорного преобразователя.

Трехфазный тиристорный выпрямитель тока предназначен для преобразования трехфазного переменного напряжения сети в постоянное регулируемое. Выпрямитель является одним из наиболее распространенным и классическим изделием силовой электроники. Предлагаем читателю ознакомиться с его внутренним устройством и вариантами применения.

Общая структура типовой выпрямительной системы представлена на рисунке 1:

Рисунок 1. Трехфазный тиристорный выпрямитель тока (напряжения)

Трехфазное переменное напряжение подается на первичную обмотку сетевого трансформатора TV через сетевой дроссель L. Напряжение со вторичной обмотки поступает на управляемый тиристорный выпрямитель VS, собранный по мостовой схеме Ларионова. Выходное напряжение выпрямителя содержит гармоники и фильтрации, для подавления которых предназначен Г-образный идуктивно-емкостной фильтр Ф. В ряде случаев требуется заземление минусового провода (провод PE).

Рассмотрим практические примеры применения этого устройства.

Пример 1. Распределение мощности по трем фазам при питании однофазной нагрузки

Довольно часто встречается случай, когда нагревательный элемент электрической печи выполнен однофазным. При большом количестве таких печей на предприятии и питании их однофазным напряжением возникают сильные перекосы фаз, что неблагоприятно сказывается на других потребителях и снижает пропускную способность электрической сети. Одним из решений может стать применение выпрямителя — при питании нагрузки через управляемый выпрямитель мощность равномерно распределяется по всем трем фазам:

Рисунок 2. Питание однофазной нагрузки от трехфазного выпрямителя

Пример 2. Источник питания постоянного тока

Выпрямитель напряжения может использоваться как регулируемый мощный источник питания постоянного тока. Такой источник может использоваться для различных применений: питания гальванических ванн, зарядки аккумуляторных батарей (тиристорное зарядное устройство), питания приборов и автоматики подстанций оперативным током (шкаф оперативного тока ШОТ). В случае необходимости реализации системы питания постоянного тока с защитным заземлением необходима гальваническая развязка через трансформатор.

Рисунок 3. Источник питания постоянного тока

Пример 3. Управление двигателем постоянного тока

Классическое применение трехфазного выпрямителя — регулирование частоты вращения двигателя постоянного тока (ДПТ):

Рисунок 4. Регулятор скорости двигателя постоянного тока

Для этого необходимо два выпрямителя: один питает обмотку возбуждения, второй обмотку якоря. В настоящее время электропривод постоянного тока интенсивно вытесняется частотно регулируемым приводом (ЧРП) переменного тока; однако по ряду причин и в настоящее время двигателя постоянного тока широко применяются в промышленности и на транспорте.

Рисунок 5. Трехфазный тиристорный управляемый выпрямитель переменного тока ТВН

Российским производителем регулируемых выпрямителей является , которая серийно и под заказ производит трехфазный тиристорный выпрямитель напряжения ТВН. Изделия фирмы отличаются широким набором сервисных функций, наличием комплекса защит, стабильностью, разумными массо-габаритными показателями.

Вся продукция проходит тщательный контроль на всех этапах.

Основные технические данные:

• номинальный выходной ток 40, 80, 125, 160, 200, 250, 315, 400, 500, 630 А;
• выходное напряжение – регулируемое или стабилизированное (согласно заказу);
• система управления – микропроцессорная;
• режимы стабилизации выходного напряжение и тока;
• защиты от короткого замыкания, перегрузки, перегрева, потери или «слипания» фаз;
• индикация данных на жидкокристаллическом дисплее;
• программирование параметров с кнопочной панели управления;
• широкий выбор управляющих сигналов;
• степень защищенности IP41 с возможностью усиления до IP54;
• по заказу дополнительное комплектование сглаживающим дросселем, сетевым фильтром, сглаживающими конденсаторами, платой аналогового вывода.

По материалам

Что такое выпрямитель

Выпрямители переменного тока – это схемы с использованием полупроводниковых элементов для преобразования питания переменного тока в однонаправленное питание постоянного тока. Этот преобразовательный процесс называется еще выпрямлением.

Область применения выпрямителей:

• контактная сеть электрифицированного транспорта;
• электроприводы, работающие на постоянном токе;
• компьютерные блоки питания;
• зарядные устройства для электронных приборов и т. д.

Обычно в качестве выпрямляющего элемента применяется диод. Вторая используемая деталь – тиристор. Выбор выпрямителя зависит от требований нагрузки. При этом учитываются характеристики компонентов схемы выпрямителя тока: напряжение пробоя, номинальный ток, мгновенный ток, диапазоны температур, требования к монтажу и т. д.

Выпрямляющие устройства классифицируются по разным признакам.

По числу фаз:

• однофазные;
• трехфазные.

По управляемости:

• неуправляемые на диодах;
• управляемые на тиристорах (если требуется как выпрямление переменного тока, так и контроль напряжения);
• частично управляемые с использованием в схеме диодов и тиристоров.

По значению мощности:

• силовые;
• выпрямители сигналов в устройствах малой мощности.

Обслуживание и основные неисправности

Новые преобразователи обязательно продувают перед включением в сеть. Делать это лучше бытовым феном на среднем режиме нагрева. Нужно устранить скопившуюся пыль, возможную влагу, она снижает сопротивление медных обмоток встроенного трансформатора. Раз в квартал продувку повторяют.

После длительного хранения (до года) преобразователя, перед работой полезно «прокачать» полупроводники – дать выпрямителю поработать на разных режимах, начиная с минимального. После двухчасовой «обкатки» устройство будет стабильно работать, не откажет во время сварки

Важно следить за исправность вентилятора, оборудование не должно перегреваться

Возможные неисправности сварочного выпрямителя и методы их устранения:

Устройство не включается при подключении к сети. Такое возможно:

• при переломе жилы запитывающего проводника, брякают контакты в вилке – проверяют кабель, меняют вилку;
• в сети отсутствует напряжение – необходимо проверить входной рубильник;
• один из узлов вышел из строя – пора нести преобразователь в сервис или чинить устройства самостоятельно;
• выработан ресурс полупроводниковых элементов – требуется перепайка схемы.

Плавящийся электрод залипает, а преобразователь гудит – нужно:

• проверить исправность полупроводников и конденсатора;
• убедиться, что нет просадки питающей электросети;
• посмотреть целостность обмотки дросселя.

Преобразователь самопроизвольно отключается при работе – такое бывает:

• при перегреве, проверяют исправность вентилятора или охлаждающей системы;
• прорыве обмотки встроенного трансформатора – снимают старую, делают новую.

Устройство перестает выдавать питание нужных параметров – надо потрогать корпус, насколько он горячий, проверить подачу воздуха к вентилятору, дать генератору отдохнуть.

Прыгает напряжение холостого и рабочего тока – проверяют:

• ручку регулятора;
• предохранители первичной обмотки;
• плотность закрепления контактов клеммы у пускателя.

Схемы преобразователей указаны в инструкции по эксплуатации. Для ремонта устройств требуются электротехнические знания, навыки пайки. Лучше отдать устройство в сервисный центр. Они точно определят причину поломки, устранят ее.

Разновидности сварочных выпрямителей

Токогенерирующие сварочные преобразователи различают по конструкции и способу регулировки силовых параметров.

Виды выпрямителей:

• регулируемые трансформатором;
• с дросселем – индукционной катушкой, сдерживающей резкие скачки напряжения;
• с регулирующими тиристорами, меняющими напряжение тока;
• с транзисторами – полупроводниками, сглаживающими скачки импульсного тока;
• инвертор – преобразователи с частотным повышением тока и регулятором его силы.

Классификация выпрямителей по возможностям регулировки вольт-амперных характеристик (несколько слов об особенностях каждого из аппаратов):

1. Трехфазные для ручной электродуговой сварки. Громоздкие модели трансформатором. Преобразователь работает с большими энергетическими потерями, возможности ограничены мощностью трансформатора металлическим или магнитным шунтом – дополнительным сопротивлением.
2. Автоматы и полуавтоматы. Силовой поток регулируется магнитным полем. Реостатная вторичная обмотка позволяет менять число витков — это принцип вольт-амперной регулировки. Для импульсной регулировки установлен осциллограф. Ток сначала выпрямляется, затем трансформируется в переменный высокой чистоты.
3. Дроссельные трехфазные выпрямители для дуговой и аргоновой сварки. Они оснащены дополнительным сердечником с обмоткой, выполняющим роль накопителя заряда, подаваемого на выпрямляющий конденсатор.

Принцип работы диода

Диод — это полупроводниковый прибор, имеющий малое сопротивление для тока в одном направлении, и препятствующий его прохождению в обратном. Физически диод состоит из одного p-n перехода. Конструктивно представляет собой элемент, содержащий два вывода. Вывод, подключённый к p-области, называется анодом, а соединённый с n-областью — катодом.

При работе диода существует три его состояния:

• сигнал на выводах отсутствует;
• он находится под действием прямого потенциала;
• он находится под действием обратного потенциала.

Прямым потенциалом называется такой сигнал, когда плюсовой полюс источника питания подключён к области p-типа полупроводника, другими словами, полярность внешнего напряжения совпадает с полярностью основных носителей. При обратном потенциале отрицательный полюс подключён к p-области, а положительный к n.

В области соединения материала n- и p-типа существует потенциальный барьер. Он образуется контактной разностью потенциалов и находится в уравновешенном состоянии. Высота барьера не превышает десятые доли вольта и препятствует продвижению носителей заряда вглубь материала.

Если к прибору подключено прямое напряжение, то величина потенциального барьера уменьшается и он практически не оказывает сопротивление протеканию тока. Его величина возрастает и зависит только сопротивления p- и n- области. При прикладывании обратного потенциала, величина барьера увеличивается, так как из n-области уходят электроны, а из p-области дырки. Слои обедняются и сопротивление барьера прохождению тока возрастает.

Основным показателем элемента является вольт-амперная характеристика. Она показывает зависимость между приложенным к нему потенциалом и током, протекающим через него. Представляется эта характеристика в виде графика, на котором указывается прямой и обратный ток.

Полноволновой полууправляемый мостовой выпрямитель

Двухполупериодное выпрямление имеет много преимуществ по сравнению с более простым полуволновым выпрямителем, например, выходное напряжение более согласовано, имеет более высокое среднее выходное напряжение, входная частота удваивается в процессе выпрямления и требует меньшего значения емкости сглаживающего конденсатора, если таковой требуется. Но мы можем улучшить конструкцию мостового выпрямителя, используя тиристоры вместо диодов в его конструкции.

Заменив диоды внутри однофазного мостового выпрямителя тиристорами, мы можем создать фазо-управляемый выпрямитель переменного тока в постоянный для преобразования постоянного напряжения питания переменного тока в контролируемое выходное напряжение постоянного тока. Фазоуправляемые выпрямители, полууправляемые или полностью управляемые, имеют множество применений в источниках питания переменного тока и в управлении двигателями.

Однофазный мостовой выпрямитель — это то, что называется «неуправляемым выпрямителем» в том смысле, что приложенное входное напряжение передается непосредственно на выходные клеммы, обеспечивая фиксированное среднее значение эквивалентного значения постоянного тока. Чтобы преобразовать неуправляемый мостовой выпрямитель в однофазную полууправляемую выпрямительную цепь, нам просто нужно заменить два диода тиристорами (SCR), как показано на рисунке.

В конфигурации с полууправляемым выпрямителем среднее напряжение нагрузки постоянного тока контролируется с использованием двух тиристоров и двух диодов. Как мы узнали из нашего урока о тиристорах, тиристор будет проводить (состояние «ВКЛ») только тогда, когда его анод (A) более положительный, чем его катод (K) и импульс запуска подается на его затвор (G). В противном случае он остается неактивным.

Таким образом, задерживая импульс запуска, подаваемый на клемму затвора тиристоров, на контролируемый период времени или угол ( α ) после того, как напряжение питания переменного тока прошло пересечение нулевого напряжения между анодным и катодным напряжением, мы можем контролировать, когда тиристор начинает проводить ток и, следовательно, контролировать среднее выходное напряжение.

Во время положительного полупериода входного сигнала ток течет по пути: SCR 1 и D 2 и обратно к источнику питания. Во время отрицательного полупериода V INпроводимость проходит через SCR 2 и D 1 и возвращается к источнику питания.

Понятно, что один тиристор из верхней группы ( SCR 1 или SCR 2 ) и соответствующий ему диод из нижней группы ( D 2 или D 1 ) должны проводить вместе, чтобы протекать ток любой нагрузки.

Таким образом, среднее выходное напряжение V AVE зависит от угла включения α для двух тиристоров, включенных в полууправляемый выпрямитель, поскольку два диода неуправляются и пропускают ток всякий раз, когда смещено вперед. Таким образом, для любого угла срабатывания затвора α среднее выходное напряжение определяется как:

Обратите внимание, что максимальное среднее выходное напряжение возникает, когда α = 1, но все еще равно 0,637 * V MAX, как для однофазного неуправляемого мостового выпрямителя. Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя

Мы можем использовать эту идею для контроля среднего выходного напряжения моста на один шаг вперед, заменив все четыре диода тиристорами, что дает нам полностью управляемую схему мостового выпрямителя .

Однополупериодные выпрямители

Далеко не все фильтры способны полностью избавить ток от резких пульсаций. Для этих целей требуются более совершенные фильтры, обеспечивающие на нагрузке лишь незначительные пульсации постоянного тока. Такие пульсации не оказывают решающего влияния на основные функции электронного устройства, получающего питание через выпрямитель.

К наиболее простым приборам относится однополупериодный выпрямитель. Основным принципом его работы является использование для выпрямления только положительных полупериодов. Выпрямленный ток и сетевое напряжение имеют одинаковую частоту пульсаций. Поэтому для их сглаживания в однополупериодном выпрямителе должен применяться хороший фильтр. С помощью данных устройств осуществляется питание аппаратуры с потреблением незначительного тока. В случае возрастания токовых значений, необходимо использовать более сложные фильтры.

Схема включения выпрямительного диода

Простейший выпрямитель работает по следующей схеме. На вход подается переменное напряжение сети с положительными и отрицательными полупериодами, окрашенными соответственно в красный и синий цвета. На выходе подключается обычная нагрузка RH, а выпрямляющим элементом будет диод VD.

Когда на анод поступают положительные полупериоды напряжения, происходит открытие диода. В этот период через диод и нагрузку, запитанную от выпрямителя, будет протекать прямой ток диода Iпр. На графике, расположенном справа, эта волна обозначена красным цветом.

При поступлении на анод отрицательных полупериодов напряжения, наступает закрытие диода, и во всей цепи начинается течение незначительного обратного тока. В данном случае отрицательная полуволна переменного тока отсекается диодом. Эту отсеченную полуволну обозначает синяя прерывистая линия. На схеме условное обозначение выпрямительного диода такое же, как обычно, только поверх значка проставляются символы VD.

В результате, через нагрузку, подключенную через диод к сети, будет протекать уже не переменный, а пульсирующий ток одного направления. Фактически, это и есть выпрямленный переменный ток. Однако такое напряжение подходит лишь для нагрузок малой мощности, запитанных от сети переменного тока. Это могут быть лампы накаливания, которым не требуются особые условия питания. В этом случае напряжение будет проходить через лампу лишь во время импульсов – положительных волн. Наблюдается слабое мерцание лампы с частотой 50 Гц.

При подключении питания с таким же напряжением к приемнику или усилителю мощности, в громкоговорителе или колонках, будет слышен гул с низкой тональностью, частотой 50 Гц, известный как фон переменного тока. В этих случаях аппаратура начинает «фонить». Причиной такого состояния считается пульсирующий ток, проходящий через нагрузку и создающий в ней пульсирующее напряжение. Именно оно и создает фон.

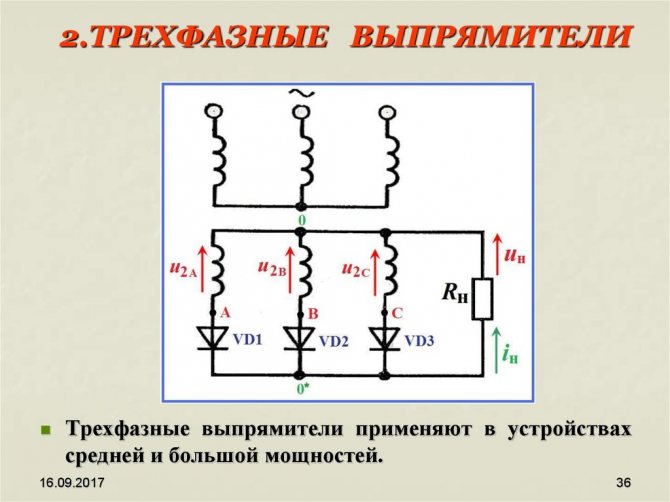

Полуволновое трехфазное выпрямление

Так как же работает эта трехфазная полуволновая выпрямительная схема? Анод каждого диода подключен к одной фазе источника напряжения с катодами всех трех диодов, соединенных вместе в одну положительную точку, эффективно создавая схему диода типа «ИЛИ». Эта общая точка становится положительной (+) клеммой нагрузки, в то время как отрицательная (-) клемма нагрузки подключается к нейтрали (N) источника питания.

Предполагая, что чередование фаз красно-желто-синее (V A — V B — V C ) и красная фаза (V A ) начинается при 0 o . Первым проводящим диодом будет диод 1 ( D 1 ), так как он будет иметь более положительное напряжение на своем аноде, чем диоды D 2или D 3 . Таким образом, диод D 1 проводит для положительного полупериода V A, в то время как D 2 и D 3 находятся в их обратном смещенном состоянии. Нейтральный провод обеспечивает обратный путь тока нагрузки к источнику питания.

Через 120 электрических градусов диод 2 (D 2 ) начинает проводить для положительного полупериода V B (желтая фаза). Теперь его анод становится более положительным, чем диоды D 1 и D 3, которые оба «выключены», потому что они смещены в обратном направлении. Аналогичным образом , 120 о дальнейшем V С(синия фаза) начинает возрастать поворачивая «ON» диод 3 (D 3 ) в качестве анода становится более положительным, таким образом, превращая «OFF» диоды D 1 и D 2 .

Затем мы можем видеть, что для трехфазного выпрямления, какой бы диод не имел более положительного напряжения на своем аноде, по сравнению с двумя другими диодами, он автоматически начнет проводить, тем самым давая схему проводимости: D 1 D 2 D 3, как показано.

Из приведенных выше сигналов для резистивной нагрузки видно, что для полуволнового выпрямителя каждый диод пропускает ток в течение одной трети каждого цикла, а выходной сигнал в три раза больше входной частоты источника переменного тока. Следовательно, в данном цикле имеется три пика напряжения, поэтому за счет увеличения количества фаз от однофазного до трехфазного источника улучшается выпрямление источника питания, то есть выходное напряжение постоянного тока становится более плавным.

Для трехфазного полуволнового выпрямителя напряжения питания V A V B и V C сбалансированы, но с разностью фаз 120 o, что дает:

V A = V P * sin (ωt — 0 o )

V B = V P * sin (ωt — 120 o )

V C = V P * sin (ωt — 240 o )

Таким образом, среднее значение постоянного тока формы волны выходного напряжения от трехфазного полуволнового выпрямителя задается как:

Поскольку напряжение обеспечивает пиковое напряжение V P равно V RMS * 1,414, из этого следует, что V P равно V P / 1,414, что дает 0,707 * V P , поэтому среднее выходное напряжение постоянного тока выпрямителя можно выразить через среднеквадратичное фазное напряжение, дающее:

Принцип действия

Что представляет собой сварочный выпрямитель

Простейшая схема выпрямителя состоит из диода, подключаемого между источником питания и нагрузкой. Работа схемы основана на свойстве диода проводить ток в одном направлении и не пропускать его в обратном. На выходе получается напряжение, складывающееся только из положительных полуволн, и, соответственно, выпрямленный ток. Если диод подключить в обратном направлении, сигнал сложится из отрицательных полуволн.

Простейшая схема выпрямления

Полуволновое выпрямление

После выпрямления ток протекает в одном направлении, чередуя положительную полуволну с нулевыми значениями напряжения. Количественный показатель этого меняющегося напряжения будет равен эквивалентному постоянному напряжению 0,318 U, где U – максимальное значение входного синусоидального сигнала.

Недостатки схемы:

1. Так как напряжение на нагрузке присутствует только в положительную половину цикла (50% входного сигнала), это приводит к низкому среднему значению постоянного тока, подаваемому на нагрузку;

Важно! Иногда эта особенность применяется в схемах ограничения мощности резистивной нагрузки, например, при двухуровневом регулировании освещения.

1. Изменение выпрямляемого выходного сигнала создает форму волны, имеющую большое количество пульсаций, что является нежелательным.

Иногда для разглаживания пульсаций применяют конденсатор. Но существуют ограничения по стоимости и размерам используемых конденсаторов. На практике полуволновое выпрямление применяется редко и только для питания схем небольшой мощности.

Полноволновое выпрямление

Почти все схемы требуют устойчивого и плавного напряжения постоянного тока. Один из способов этого добиться – использовать каждый полупериод входного напряжения.

Полноволновые выпрямители имеют фундаментальные преимущества перед их полуволновыми аналогами:

• среднее выходное напряжение выше, чем для полуволнового сигнала;
• выход полноволнового выпрямителя имеет гораздо меньшую пульсацию.

В схеме используется два диода, по одному на каждую половину цикла. Другим главным компонентом является трансформатор, вторичная обмотка которого разделена на две половины с общим центральным соединением. Такая конфигурация приводит к тому, что каждый диод проводит ток в свою полуволну, когда его анодный вывод положителен относительно центральной точки трансформатора, и на нагрузке создается выход в течение обоих полупериодов.

В результате протекающий через нагрузку ток проходит в одном направлении для обоих полупериодов, а выходное напряжение представляет суммарную частоту двух сигналов. Этот тип схемы известен, как двухфазная.

Среднее выходное напряжение через резистор нагрузки теперь вдвое больше и равно 0,637 U, где U – максимальное входное напряжение, или 0,9 U от среднеквадратичного значения.

Важно! Для получения другого выходного напряжения можно использовать различные коэффициенты трансформации.

Главный недостаток схемы – необходимость применения большого трансформатора для заданной выходной мощности с двумя отдельными, но идентичными вторичными обмотками, что делает ее дорогостоящей по сравнению с полноволновым мостом.

Мостовая схема

Этот тип однофазного выпрямителя использует четыре отдельных диода, соединенных в конфигурацию «мост» с замкнутым контуром, для получения желаемого выхода.

Основное достоинство мостовой схемы – не требуется специальный главный запорный трансформатор. Одинарная вторичная обмотка подключается к одной стороне диодного моста, а нагрузка – к другой.

Особенности работы диодного моста:

1. В продолжение положительного полуцикла одна пара диодов в противоположных плечах моста открыта, другая – заперта. Токовый сигнал проходит по нагрузке однонаправленно;
2. Когда наступает отрицательный полуцикл, другая пара диодов открывается, а первая – запирается. На выходе ток идет в аналогичном направлении;
3. Напряжение выхода постоянное и составляет 0,637 от максимального амплитудного значения;

Важно! В действительности на самих диодах также происходит некоторое падение напряжения (2 х 0,7 = 1,4В для кремния). Но этот недостаток имеет значение только в схемах малых напряжений.

1. Частота пульсаций выпрямленного сигнала в два раза превышает частоту питания. Для 50 Гц на выходе получается 100 Гц.

При практической реализации данных схем можно использовать четыре отдельных диода, но также в продаже доступны готовые мостовые выпрямительные компоненты в разных значениях напряжения и тока. Скошенный уголок указывает, что ближайший выходной контакт является положительным (+), противоположный от него – отрицательный (-), а два других вывода предназначены для входного переменного напряжения от вторичной обмотки трансформатора.

Сглаживающий конденсатор

Можно улучшить среднее выходное напряжение постоянного тока выпрямителя, одновременно добавив плавности сигналу, с помощью сглаживающих конденсаторов, которые соединяются параллельно с нагрузкой.

Конденсатор заряжается до пикового напряжения выходного импульса. Но когда напряжение падает до нуля, он не может разряжаться мгновенно из-за постоянной времени RC схемы. Конденсатор разряжается только до некоторого значения, поддерживая напряжение на нагрузке до тех пор, пока он снова не зарядится при следующем пике. Таким образом, изменения напряжения невелики, но можно еще увеличить сглаживание путем увеличения емкости конденсатора.

Схема диодного моста с конденсатором

Обычно для цепей питания постоянного тока применяют конденсатор алюминиевого или электролитического типа емкостью 100 мкФ и более.

При выборе сглаживающего конденсатора учитываются:

1. Рабочее напряжение элемента, которое должно быть выше выходного значения выпрямителя без нагрузки;
2. Емкость, определяющая величину пульсации. Если она слишком низкая, то мало будет влиять на выходной сигнал.

Важно! При большой емкости и маленьком токе нагрузки можно получить почти чистый постоянный сигнал.

Максимальное напряжение пульсации при наличии сглаживающего конденсатора зависит от частоты и тока нагрузки и определяется по формуле:

U = I / f x C, где f – частота входного напряжения.

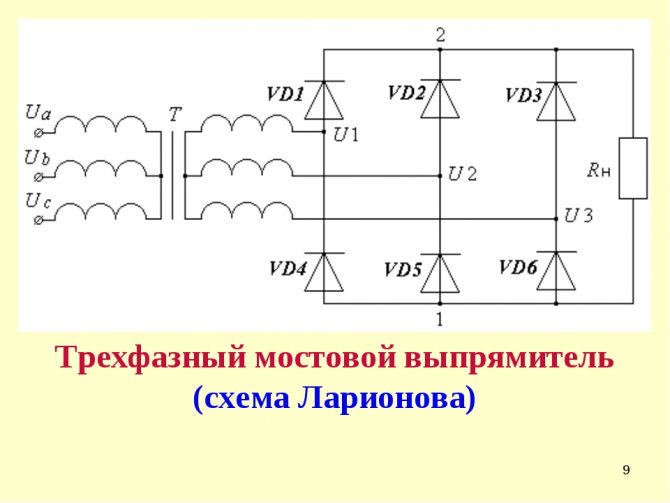

Трехфазная схема выпрямления

Достоинством мостового выпрямительного устройства является его легкая трансформация в трехфазную версию. Провод каждой фазы присоединяется между двумя диодами. После выпрямления полнофазного токового сигнала импульсы с фазовым сдвигом перекрываются друг с другом, и получается намного более плавный выходной показатель постоянного тока. Это решающее достоинство в мощных выпрямительных электроцепях, в которых физические габариты фильтрующих компонентов будут непомерно большими с такими параметрами, но оборудование требует постоянного токового сигнала с максимально сглаженной пульсацией.

Однофазные управляемые выпрямители

В частично управляемых схемах в плечи моста устанавливаются два диода и два тиристора. В полностью управляемой схеме все диоды заменяются тиристорами. Когда на тиристоры подается ток управления немедленно, как только анод оказывается под напряжением положительной полуволны, он работает аналогично диоду. Если открывающий сигнал задерживается, то тиристор начинает пропускать ток позже. Соответственно, снижается средний показатель напряжения.

Схема тиристорного выпрямителя

Такой тип выпрямительной цепи широко используется для управления скоростью двигателей постоянного тока.

Это только основные схемы выпрямителей разного предназначения: от блоков питания ПК и радиоэлектронных схем до снабжения постоянным током контактной сети электротранспорта, электролизных установок и сварочных аппаратов.

Полупроводниковые схемы

Любой выпрямитель — это схема. Она включает в себя вторичную обмотку трансформатора, выпрямляющий элемент, электрический фильтр и нагрузку. При этом существует возможность получать умножение напряжения. Выпрямленное напряжение — это сумма постоянного и переменного напряжений. Переменная составляющая — это нежелательная компонента, которую уменьшают тем или иным способом. Но поскольку используются полуволны переменного напряжения, иначе быть не может.

Его можно уменьшить двумя способами:

• улучшая эффективность электрического фильтра;
• улучшая параметры выпрямляемого переменного напряжения.

Простейший выпрямитель однополупериодный. Он отсекает одну из полуволн переменного напряжения. Поэтому коэффициент пульсаций в такой схеме получается самым большим. Но если выпрямляется трехфазное напряжение с одним диодом в каждой фазе, а также одним и тем же фильтром, получится в три раза меньший коэффициент пульсаций. Однако наилучшими характеристиками обладают двухполупериодные выпрямители.

Использовать обе полуволны переменного напряжения можно двумя способами:

• по схеме моста;
• по схеме со средней точкой обмотки (схема Миткевича).

Сравним обе эти схемы для одного и того же значения выпрямленного напряжения. В схеме моста используется меньше витков вторичной обмотки трансформатора, что является преимуществом. Но при этом в однофазном выпрямительном мосте необходимы четыре диода. В схеме со средней точкой необходимо в два раза больше витков вторичной обмотки со средней точкой, что является недостатком. Еще один недостаток этой схемы — необходимость симметрии частей обмотки относительно средней точки.

Схема устройства стабилизатора напряжения

Асимметрия будет дополнительным источником пульсаций. Но зато в этой схеме нужны только два диода, что является преимуществом. При выпрямлении на диоде существует напряжение. Его величина почти не изменяется в зависимости от силы тока, протекающего через этот диод. Поэтому мощность, рассеиваемая на полупроводниковом диоде, растет по мере увеличения силы выпрямленного тока.

Это весьма ощутимо при большой силе тока, и поэтому полупроводниковые диоды размещаются на охлаждающих радиаторах и при необходимости обдуваются.

При выпрямлении тока большой силы два диода схемы со средней точкой будут экономичнее и компактнее в сравнении с четырьмя диодами выпрямительного моста. Схемы выпрямителей в свое время не появились из ниоткуда. Их изобрели инженеры. Поэтому схемы выпрямителей в литературе иногда называются в связи с именами своих первооткрывателей. Мостовая схема именуется как «полный мост Гретца». Схема со средней точкой — «выпрямитель Миткевича».

Силовой трансформатор

Это устройство предназначено для согласования напряжений на входе и выходе выпрямительного устройства. Другими словами, трансформатор осуществляет разделение сети нагрузки и сети питания. Существуют всевозможные варианты схем соединения обмоток этого трансформатора, выбор которых зависит от типа схемы выпрямления устройством. На величину выходного напряжения трансформатора U2 влияет величина напряжения на выходе выпрямительного моста Uн.

Трансформатор способен выполнить гальваническую развязку частоты f1 с сетью питания U1, I1, и нагрузочную цепь с Uн, Iн одновременно. В настоящее время появилась возможность проектировать и производить инверторы высокого напряжения, функционирующие на повышенной частоте и выпрямляющие напряжение. Для этого применяются схемы бестрансформаторного выпрямления, в которых блок вентилей подключается сразу к первичной сети питания.

Диодный мост

Этот блок выполняет основную функцию в устройстве выпрямителя, преобразуя переменный ток в постоянный. В блоке применяются чаще всего элементы в виде диодов. На выходе блока вентилей снимается постоянное напряжение, имеющее повышенный уровень импульсов, который зависит от числа фаз сети питания и схемой выпрямителя.

Диодный мост

Устройство фильтрования

Фильтрующая часть выпрямителя обеспечивает необходимый уровень пульсаций напряжения на выходе выпрямителя в соответствии с предъявляемыми требованиями нагрузки. В схеме фильтрующего устройства применяются сглаживающий дроссель или сопротивление, подключенные последовательно, и конденсаторы, подключенные параллельно выходу питания.

Однако чаще всего фильтры выполняют по схемам несколько сложнее. В маломощных выпрямителях нет необходимости в применении дросселя и резистора. В схемах выпрямителей для трехфазной сети величина импульсов меньше, тем самым становятся легче условия функционирования фильтра.

\главная\р.л. конструкции\источники питания\…

Выпрямители переменного напряжения.

Выпрямители используются в блоках питания радиоэлектронных устройств для преобразования переменного напряжения в постоянное. Схема любого выпрямителя содержит 3 основных элемента:

• Силовой трансформатор – устройство для понижения или повышения напряжения питающей сети и гальванической развязки сети с аппаратурой.
• Выпрямительный элемент (вентиль), имеющий одностороннюю проводимость – для преобразования переменного напряжения в пульсирующее.
• Фильтр – для сглаживания пульсирующего напряжения.

Выпрямители могут быть классифицированы по ряду признаков:

• по схеме выпрямления – однополупериодные, двухполупериодные, мостовые, с удвоением (умножением) напряжения, многофазные и др.
• По типу выпрямительного элемента – ламповые(кенотронные), полупроводниковые, газотронные и др.
• По величине выпрямленного напряжения – низкого напряжения и высокого.
• По назначению –для питания анодных цепей, цепей экранирующих сеток, цепей управляющих сеток, коллекторных цепей транзисторов, для зарядки аккумуляторов и др.

Основные характеристики выпрямителей:

Основными характеристиками выпрямителей являются:

• Номинальное напряжение постоянного тока – среднее значение выпрямленного напряжения, заданное техническими требованиями. Обычно указывается напряжение до фильтра U0 и напряжение после фильтра (или отдельных его звеньев – U. Определяется значением напряжения, необходимым для питаемых выпрямителем устройств.
• Номинальный выпрямленный ток I0 – среднее значение выпрямленного тока, т.е. его постоянная составляющая, заданная техническими требованиями. Определяется результирующим током всех цепей питаемых выпрямителем.
• Напряжение сети Uсети – напряжение сети переменного тока, питающей выпрямитель. Стандартное значение этого напряжения для бытовой сети –220 вольт с допускаемыми отклонениями не более 10 %.
• Пульсация – переменная составляющая напряжения или тока на выходе выпрямителя. Это качественный показатель выпрямителя.
• Частота пульсаций – частота наиболее резко выраженной гармонической составляющей напряжения или тока на выходе выпрямителя. Для самой простой-однополупериодной схемы выпрямителя частота пульсаций равна частоте питающей сети. Двухполупериодные, мостовые схемы и схемы удвоения напряжения дают пульсации, частота которых равна удвоенной частоте питающей сети. Многофазные схемы выпрямления имеют частоту пульсаций, зависящую от схемы выпрямителя и числа фаз.
• Коэффициент пульсаций – отношение амплитуды наиболее резко выраженной гармонической составляющей напряжения или тока на выходе выпрямителя к среднему значению напряжения или тока. Различают коэффициент пульсаций на входе фильтра (p0 % ) и коэффициент пульсаций на выходе фильтра (p %). Допускаемые значения коэффициента пульсаций на выходе фильтра определяются характером нагрузки.
• Коэффициент фильтрации (коэффициент сглаживания) – отношение коэффициента пульсаций на входе фильтра к коэффициенту пульсаций на выходе фильтра k с = p0 / p. Для многозвенных фильтров коэффициент фильтрации равен произведению коэффициентов фильтрации отдельных звеньев.
• Колебания (нестабильность) напряжения на выходе выпрямителя –изменение напряжения постоянного тока относительно номинального. При отсутствии стабилизаторов напряжения определяются отклонениями напряжения сети.

Схемы выпрямителей.

Выпрямители, применяемые для однофазной бытовой сети выполняются по 4 основным схемам: однополупериодной, двухполупериодной с нулевой точкой(или просто- двухполупериодной), двухполупериодной мостовой(или просто –мостовой, реже называется как “схема Греца”), и схема удвоения(умножения) напряжения(схема Латура). Для многофазных промышленных сетей применяются две разновидности схем: Однополупериодная многофазная и схема Ларионова.

Чаще всего используются трехфазные схемы выпрямителей.

Основные показатели, характеризующие схемы выпрямителей могут быть разбиты на 3 группы:

• Относящиеся ко всему выпрямителю в целом: U0 -напряжение постоянного тока до фильтра, I0 – среднее значение выпрямленного тока, p0 – коэффициент пульсаций на входе фильтра.
• Определяющие выбор выпрямительного элемента (вентиля): Uобр – обратное напряжение (напряжение на выпрямительном элементе(вентиле) в непроводящую часть периода), Iмакс – максимальный ток проходящий через выпрямительный элемент (вентиль) в проводящую часть периода.
• Определяющие выбор трансформатора: U2 – действующее значение напряжения на вторичной обмотке трансформатора, I2 – действующее значение тока во вторичной обмотке трансформатора, Pтр – расчетная мощность трансформатора.

Основные характеристики различных схем выпрямления.

Сравнение схем выпрямления и ориентировочный расчет выпрямителя можно сделать используя данные из таблицы.

Тип схемы	Uобр	I макс	I 2	U 2	C 0 *	P0 %	U C0
Однополупериодная	3 U0	7 I 0	2 I 0	0,75U0	60 I 0/U0	600 I0¯¯¯¯¯¯U0 *C0	1,2U0
Двухполупериодная	3 U0	3,5 I 0	I 0	0,75U0	30 I 0/U0	300 I0¯¯¯¯¯¯ U0 *C0	1,2U0
Мостовая	1,5 U0	3,5 I 0	1,41 I 0	0,75U0	30 I 0/U0	300 I0¯¯¯¯¯¯ U0 *C0	1.2U0
Удвоения напряжения	1,5 U0	7 I 0	2,8 I 0	0,38U0	125 I 0/U0	1250 I0¯¯¯¯¯¯ U0 *C0	0,6U0

* Значение емкости конденсатора рассчитано для P0 % = 10 %

Задавшись значением напряжения на выходе выпрямителя U0 и значением номинального тока в нагрузке(среднего значения выпрямленного тока) I 0, можно без труда определить напряжение вторичной обмотки трансформатора, ток во вторичной обмотке, максимально допустимый ток вентилей, обратное напряжение на вентилях, а также рабочее напряжение конденсатора фильтра. Задавшись необходимым коэффициентом пульсаций, можно рассчитать значение емкости на выходе выпрямителя.

Однополупериодный выпрямитель.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке.

U2 — Напряжение на вторичной обмотке трансформатора

Uн – Напряжение на нагрузке.

Uн0 – Напряжение на нагрузке при отсутствии конденсатора.

Как видно на осциллограммах напряжение со вторичной обмотки трансформатора проходит через вентиль на нагрузку только в положительные полупериоды переменного напряжения. В отрицательные полупериоды вентиль закрыт и напряжение в нагрузку подается только с заряженного в предыдущий полупериод конденсатора. При отсутствии конденсатора пульсации выпрямленного напряжения довольно значительны.

Недостатками такой схемы выпрямления являются: Высокий уровень пульсации выпрямленного напряжения, низкий КПД, значительно больший, чем в других схемах, вес трансформатора и нерациональное использование в трансформаторе меди и стали.

Данная схема выпрямителя применяется крайне редко и только в тех случаях, когда выпрямитель используется для питания цепей с низким током потребления.

Двухполупериодный выпрямитель с нулевой точкой.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке.

U2 — Напряжение на одной половине вторичной обмотки трансформатора

Uн – Напряжение на нагрузке.

Uн0 – Напряжение на нагрузке при отсутствии конденсатора.

В этом выпрямителе используются два вентиля, имеющие общую нагрузку и две одинаковые вторичные обмотки трансформатора(или одну со средней точкой).

Практически схема представляет собой два однополупериодных выпрямителя, имеющих два разных источника и общую нагрузку. В одном полупериоде переменного напряжения ток в нагрузку проходит с одной половины вторичной обмотки через один вентиль, в другом полупериоде — с другой половины обмотки, через другой вентиль.

Преимущество: Эта схема выпрямителя имеет в 2 раза меньше пульсации по сравнению с однополупериодной схемой выпрямления. Емкость конденсатора при одинаковом с однополупериодной схемой коэффициенте пульсаций может быть в 2 раза меньше.

Недостатки: Более сложная конструкция трансформатора и нерациональное использование в трансформаторе меди и стали.

Мостовая схема выпрямителя.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке

U2 — Напряжение вторичной обмотки трансформатора

Uн – Напряжение на нагрузке.

Uн0 – Напряжение на нагрузке при отсутствии конденсатора.

Основная особенность данной схемы – использование одной обмотки трансформатора при выпрямлении обоих полупериодов переменного напряжения.

При выпрямлении положительного полупериода переменного напряжения ток проходит по следующей цепи: Верхний вывод вторичной обмотки – вентиль V2 – верхний вывод нагрузки – нагрузка — нижний вывод нагрузки — вентиль V3 – нижний вывод вторичной обмотки – обмотка.

При выпрямлении отрицательного полупериода переменного напряжения ток проходит по следующей цепи: Нижний вывод вторичной обмотки – вентиль V4 – верхний вывод нагрузки — нагрузка – нижний вывод нагрузки – вентиль V1 – верхний вывод вторичной обмотки – обмотка.

Как мы видим, в обоих случаях направление тока через нагрузку (выделено курсивом) одинаково.

Преимущества: По сравнению с однополупериодной схемой мостовая схема имеет в 2 раза меньший уровень пульсаций, более высокий КПД, более рациональное использование трансформатора и уменьшение его расчетной мощности. По сравнению с двухполупериодной схемой мостовая имеет более простую конструкцию трансформатора при таком же уровне пульсаций. Обратное напряжение вентилей может быть значительно ниже, чем в первых двух схемах.

Недостатки: Увеличение числа вентилей и необходимость шунтирования вентилей для выравнивания обратного напряжения на каждом из них.

Эта схема выпрямителя наиболее часто применяется в самых различных устройствах. На основе этой схемы, при наличии среднего вывода с вторичной обмотки трансформатора можно получить еще два варианта схем выпрямления:

На левой схеме отвод от средины вторичной обмотки позволяет получить еще одно напряжение, меньше основного в 2 раза. Таким образом основное напряжение получается с мостовой схемы выпрямления, дополнительное – с двухполупериодной.

На правой схеме получается двуполярное напряжение амплитудой в 2 раза меньше чем получаемое в основной схеме. Оба напряжения получаются с помощью двуполупериодных схем выпрямления.

Схема удвоения напряжения.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке.

U2 — Напряжение вторичной обмотки трансформатора

Uн – Напряжение на нагрузке.

Отличительной особенностью данной схемы является то, что в одном полупериоде переменного напряжения от вторичной обмотки трансформатора “заряжается” один конденсатор, а во втором полупериоде от той же обмотки– другой. Поскольку конденсаторы включены последовательно, то результирующее напряжение на обоих конденсаторах ( на нагрузке) в два раза выше, чем можно получить от той же вторичной обмотки в схеме с однополупериодным выпрямителем.

Преимущества: Вторичную обмотку трансформатора можно расчитывать на значительно меньшее напряжение.

Недостатки: Значительные токи через вентили выпрямителя, Уровень пульсаций значительно выше, чем в схемах двухполупериодных выпрямителей.

Эта же схема может использоваться еще в двух вариантах:

Левая схема предназначена для получения двух напряжений питания одной полярности, правая – для получения двуполярного напряжения с общей точкой.

Во втором варианте схемы характеристики выпрямителя соответствуют характеристикам однополупериодного выпрямителя.

Многофазные выпрямители.

Многофазные выпрямители применяются как правило только в промышленной и специальной аппаратуре.

Обычно в промышленной аппаратуре применяются трехфазные выпрямители двух типов – трехфазный выпрямитель и выпрямитель Ларионова.

Трехфазный выпрямитель.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке.

ФА, ФС, ФВ – напряжения на вторичных обмотках трехфазного трансформатора.

U va Uvb Uvc напряжение на нагрузке получаемое с соответствующего вентиля.

Uн – Суммарное напряжение на нагрузке.

Выпрямитель представляет собой однополупериодный выпрямитель для каждой из трех фазных вторичных обмоток. Все три вентиля имеют общую нагрузку.

Если рассмотреть осциллограммы напряжения на нагрузке при отключенном конденсаторе для каждой из трех фаз, то можно заметить, что напряжение на нагрузке имеет такой же уровень пульсаций как и в схеме однополупериодного выпрямления. Сдвиг фаз(т.е. сдвиг по времени) напряжений выпрямителей между собой в результате даст в 3 раза меньший уровень пульсаций, чем в однофазной однополупериодной схеме выпрямления.

Достоинства: Низкий уровень пульсаций выпрямленного напряжения.

Недостатки: Так же как и в однофазной однополупериодной схеме выпрямления низкий КПД, нерациональное использование трансформатора. Данный выпрямитель неприменим для обычной однофазной сети.

Схема Ларионова.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке.

Этот выпрямитель представляет собой мостовые выпрямители для каждой пары трехфазных обмоток, работающие на общую нагрузку. Соединяя в себе достоинства мостового выпрямителя и трехфазного питания, он имеет настолько низкий уровень пульсаций, что позволяет работать почти без сглаживающего конденсатора или с небольшой его емкостью.

Недостатки: Увеличенное количество вентилей. Выпрямитель также не может быть применен для работы в однофазной бытовой сети.

Выпрямители для безтрансформаторного питания аппаратуры.

Безтрансформаторные выпрямители являются простейшими неавтономными источниками постоянного тока. Они применяются при напряжениях близких к напряжению сети или превышающих его в 1,5 – 2,5 раза и токах до нескольких десятков миллиампер.

Ограниченное применение безтрансформаторных выпрямителей объясняется в первую очередь требованиями техники безопасности, так как оба полюса выпрямленного напряжения гальванически связаны с сетью. Второй недостаток таких выпрямителей – отсутствие гибкости при выборе выпрямленного напряжения. Для радиоаппаратуры можно использовать в качестве безтрансформаторных выпрямители: Однополупериодный, мостовой, удвоения напряжения. Основные характеристики такие же как и в случае с трансформаторным питанием. Сетевое напряжение подключают к точкам подключения вторичных обмоток трансформаторов(вместо трансформатора).

Безтрансформаторные схемы опасны для использования!

Для питания малогабаритной портативной аппаратуры с токами до 15-20 миллиампер можно применять однополупериодные или мостовые схемы с гасящими конденсаторами.

В этой схеме конденсатор Сгас выполняет роль “безваттного” реактивного сопротивления, образующий с активным сопротивлением нагрузки своеобразный делитель напряжения.

Реактивное сопротивление гасящего конденсатора указано в формуле.

Данная схема может найти применение для заряда малогабаритных аккумуляторов радиоприемников, радиостанций и радиотелефонов.

При конструировании и эксплуатации выпрямителя также необходимо соблюдать осторожность!

Некоторые рекомендации по работе с выпрямителями.

Вторичные обмотки трансформаторов необходимо всегда защищать плавкими предохранителями. В этом случае короткое замыкание в цепи нагрузки не приведет к таким последствиям как выход из строя трансформатора и тем более не приведет к возгоранию аппаратуры.

Часто при конструировании выпрямителей оказывается, что нет нужных вентилей(диодов) или конденсаторов.с нужными характеристиками. В таком случае можно применить параллельное или последовательное соединение вентилей или конденсаторов.

Что при этом нужно помнить?

Если имеющиеся вентили (диоды) по допустимому току меньше расчетного максимального тока, можно применить параллельное соединение таких диодов, умножив их допустимый ток на количество диодов в “связке”.

В случае, если допустимое обратное напряжение вентилей (диодов) меньше рассчитанного значения, можно применить их последовательное соединение, включив параллельно каждому диоду шунтирующие резисторы, которые выровняют обратное напряжение между диодами. Величину сопротивления шунта рассчитывают по формуле:

Rш = 700 * Uобр / N для диодов с Uобр меньше 200 В и Iмакс = 1 – 10 Ампер

Или

Rш = 150 * Uобр / N для диодов с Uобр более 200 В и Iмакс менее 0,3 Ампер

В случае если емкость конденсатора меньше расчетной, можно применить параллельное включение нескольких конденсаторов, имеющих рабочее напряжение не меньше расчетного.

В случае, если рабочее напряжение конденсаторов меньше допустимого для конкретной схемы, можно применить последовательное включение конденсаторов, не забывая, что общая емкость в этом случае уменьшится во столько раз, сколько конденсаторов будет включено в последовательную цепь.

Такую схему применять можно только в крайнем случае, поскольку в такой схеме пробой(короткое замыкание) одного конденсатора вызовет “цепную реакцию”, так как на оставшиеся в работе конденсаторы будет приложено большее напряжение, чем было до замыкания одного из них. Шунтирование конденсаторов резисторами в этом случае не спасает аппаратуру от последовательного выхода из строя конденсаторов во всей цепочке. Лучше применить последовательное соединение нескольких выпрямителей, рассчитанных на более низкое напряжение. Тогда при пробое одного из конденсаторов выходное напряжение просто снизится.

В этой статье приведена только краткая информация по схемам выпрямителей. Более подробно о расчете выпрямителей можно прочесть в самой различной литературе.

При подготовке статьи использована литература:

В.Я. Брускин “Номограммы для радиолюбителей” МРБ 1972 год.

Б.Богданович, Э.Ваксер “Краткий радиотехнический справочник” Беларусь 1968 год.

Всего вам доброго!

73! Н.Филенко (UA9XBI)

Глас народа

25.02.2015 01:28 спасибо! но я уже давным давно это знаю с 1967-го года… — 10.11.2014 11:57 схема… — 11.10.2013 19:01 УДВОЕНИЯ НПРИЖЕНИЕ ПО ТРОНФОМАТОРНОЙ СХЕМЕ… — аюб 02.09.2013 11:58 Спасибо я в электроники новичек а эта статья мне много прояснила… — Славик 10.03.2013 18:53 СПАСИБО, ХОРОШАЯ СТАТЬЯ. СХЕМЫ ПАРАЛЛЕЛЬНОГО И ПОСЛЕДОВАТЕЛЬНОГО… — Геннадий 14.02.2013 09:40 Уж если решил заняться просвещением, то выдерживал бы буквенно-ци… — ВАК 26.12.2012 02:02 В трехфазной сети сдвиг между любыми фазами равен 120градусов. А … — ABC 08.02.2012 06:27 я себе собрал зарядное для автомобильных аккумуляторов благодаря… — 08.02.2012 06:27 я себе собрал зарядное для автомобильных аккумуляторов благодаря… — 22.11.2011 15:40 Автору 5+молодчина дружище!!!давно искал подобные схемки.Помниц… — турбина 11.10.2011 00:50 Замечательная статья)правда только направляющая.спасибо… — Nonamerz 11.10.2011 00:50 Замечательная статья)правда только направляющая.спасибо… — Nonamerz 09.06.2011 20:05 подскажите где найти эл.схему аэродромного выпрямителя ВА-2х750- … — topor 07.05.2011 16:28 Здраствуйте у меня токой вопрос можно ли из выпрямителя УБП 400 с… — александр к… 13.04.2011 09:05 Хорошая, годная, кошерная статья. Спасибо вам!… — Василий 01.03.2011 11:21 Афтар — убей себя ап стену! Переменным явтяется ток а не напряже… — Tranced, первый… 16.12.2010 20:19 Спасибо. Даже не помогли, а спасли…. — Саня Дьяк 16.12.2010 20:19 Спасибо. Даже не помогли, а спасли…. — Саня Дьяк 29.06.2010 20:51 нужна схема двухполупериодного выпрямителя переменного тока с дву… — 12.06.2010 15:20 БРЕД… — ВАСЯ 20.02.2010 10:05 Нужна принципиальная схема ВДМ 1202… — tnv50 13.01.2010 16:27 Классная статья… — Айра 07.07.2009 20:31 Большое спасибо за информацию. Если есть возможность схема выпрям… — Андрей 26.05.2009 23:40 Здравствуйте, уважаемый Н. Филенко! у меня вот какой вопрос по да… — Евгений 16.04.2009 19:26 Вход на выпрямитель напряжения (2-х фазный переменного тока) 220… — Наталия 02.07.2008 22:14 собсна, не вижу самого расчета… — Юннат 26.05.2008 16:47 Уважаемый Н.Филенко (UA9XBI), в разделе «Выпрямитель Ларионова» В… — 11.02.2008 16:33 В разделе «Трёхфазные выпрямители» не описаны выпрямители «три па… — Андрей 10.12.2007 23:20 Мало информации о схемах удвоения напряжения…. — Miss 17.11.2007 17:22 В компьютерном блоке питания используется импульсный генератор. Р… — Профи 08.11.2007 01:04 Спасибо, чувак…. — Товарищ 21.07.2007 22:46 просто ипонятно адля кого это бесполезняк ищите пользу в другом м… — 06.05.2007 21:25 у меня вопрос : как бы устроить попроще переключение нагрузки с о… — Rognier 31.01.2007 20:30 баян…… — «Мастер оф Пюпе… 17.12.2006 05:48 Офигенно, для инста покатит, автор неимоверное спасибо… — Вовка 30.10.2006 17:34 Выпейка йаду)))) сынок…….. — Девилс Дэнс… 01.04.2006 17:22 НЕ ЗНАЮ ,НЕ ЧИТАЛ… — Я 31.03.2006 08:20 Бесполезная статья, не несущая практически никакой поезной информ… — Bill Gates 29.09.2005 11:18 Действительно, публикация полезнаяю Однако, в разделе об удвоител… — Vladimir 24.03.2005 15:23 У меня вопрос. Есть у меня выпрямитель от старого компа. На 200 в… — ZiRO 26.08.2004 19:08 Отличная статья, всё просто и ясно!!! :)… — Sashko

Основные соотношения для выпрямителя

Выведем некоторые важные формулы, которые описывают процессы, существующие в этой схеме. Будем считать, что заданными величинами являются средние значения напряжения на нагрузку Ud и среднее значение тока в нем Id.

Запомним это выражение на дальнейшее. В нашем случае m=2 и . Поскольку Ud считаем заданным, то

Из предыдущего выражения имеем:

Этот коэффициент определяет отношения питающей сети к напряжению на обмотке вторичной стороны:

Действующее значение тока вторичной обмотки

Ток вторичной обмотки в то же время есть током в нагрузке. Поскольку нагрузка чисто активная и ток в ней повторяет по форме пульсирующее напряжение, то между его средним значением и его действующим значением существует такая же зависимость, что и для напряжений, то есть

Ток в первичной обмотке повторяет с учетом n ток вторичной обмотки :

Мощности первичной и вторичной сторон трансформатора в этой схеме одинаковые, поэтому:

Пульсация выпрямленного напряжения

Пульсирующее напряжение состоит из среднего значения Ud и бесконечного количества гармоничных составляющих, амплитуды которых можно определить по формулам Фурье. Если начало координат выбрать так как на рисунке, то в гармоничном составе будут присутствовать только косинусные гармоники (т.к. кривая симметрична относительна оси координат). Амплитуда k-ой гармоники определяется по формуле:

Где: l – полупериод π/m;

Наибольшую амплитуду будет иметь первая гармоника U(1)m, поэтому определим только ее, предположив, что k=1:

Заменив получим:

Отношение первой гармоники к среднему значению называют коэффициентом пульсаций:

Запомним эту формулу на будущее, а сейчас отметим, что в нашем случае при m – 2, q – 2/3. Это большие пульсации – амплитуда первой гармоники составляет 67% от среднего значения выпрямленного напряжения.

Средний ток диодов

Как мы уже видели диоды работают по очереди – каждый из них проводит в среднем половину общего тока , который есть в нагрузке. Поэтому каждый из диодов должен быть рассчитан на ток Iв = Id/2

Наибольшее обратное напряжение на диоде

В то время когда диод B1 проводит его можно считать замкнутым, и тогда к диоду B2 будет приложено в обратном направлении напряжение вторичной обмотки. Поэтому каждый из диодов должен быть рассчитан на ее амплитудное значение:

Схема простого выпрямителя

Синусоидальное напряжение представляет собой периодический сигнал, изменяющийся во времени. С математической точки зрения он описывается функцией, в которой начало координат соответствует времени равным нулю. Сигнал состоит из двух полуволн. Находящаяся полуволна в верхней части координат относительно нуля называется положительным полупериодом, а в нижней части — отрицательным.

При подаче переменного напряжения на диод через подключённую к его выводам нагрузку, начинает протекать ток. Этот ток обусловлен тем, что в момент поступления положительного полупериода входного сигнала диод открывается. В этом случае к аноду прикладывается положительный потенциал, а к катоду отрицательный. При смене волны на отрицательный полупериод диод запирается, так как меняется полярность сигнала на его выводах.

Таким образом, получается, что диод как бы отрезает отрицательную полуволну, не пропуская её на нагрузку и на ней появляется пульсирующий ток только одной полярности. В зависимости от частоты приложенного напряжения, а для промышленных сетей она составляет 50 Гц, изменяется и расстояние между импульсами. Такого вида ток называется выпрямленным, а сам процесс —однополупериодным выпрямлением.

Выпрямляя сигнал, используя один диод, можно питать нагрузку, не предъявляющую особых требований к качеству напряжения. Например, нить накала. Но если запитать, например, приёмник, то появится низкочастотный гул, источником которого и будет промежуток, возникающий между импульсами. В некоторой мере для избавления от недостатков однополупериодного выпрямления совместно с диодом применяется параллельно включённый нагрузке конденсатор. Этот конденсатор будет заряжаться при поступлении импульсов и разряжаться при их отсутствии на нагрузку. А значит, чем больше значение ёмкости конденсатора, тем ток на нагрузке будет более сглажен.

Но наибольшего качества сигнала возможно достичь, если использовать для выпрямления одновременно две полуволны. Устройство, позволяющее это реализовать, получило название диодный мост, или по-другому — выпрямительный.

Сравнение однофазных и трехфазных устройств

При сравнении трехфазных схем выпрямления со однофазными аналогами важно отметить следующие моменты:

• первые используются только в силовых сетях 380 Вольт, а вторую разновидность допускается устанавливать и в однофазные и в трехфазные цепи (по одному на каждую из фаз);
• выпрямители 380 Вольт позволяют преобразовывать большую мощность и развивать значительные токи в нагрузке;
• с другой стороны самостоятельно сделать трехфазный выпрямитель несколько труднее, поскольку он состоит из большего числа комплектующих изделий.

Расчет трехфазного выпрямителя также будет сложнее, так как в этом случае учитываются векторные составляющие действующих токов и напряжений. Это объясняется тем, что в цепях 380 Вольт фазные параметры смещены относительно друга на 120 градусов.

Однопериодные модификации

Однопериодные выпрямители тока производятся для различных ресиверов. Отличительной чертой элементов принято считать высокий параметр проводимости тока. Работают устройства от обратной полярности. Выпускаются модели на два и три канала

Если рассматривать первый вариант, то важно отметить, что проводники используются с обкладкой. В данном случае расширители устанавливаются редко

Параметр проводимости тока у выпрямителей колеблется в районе 3 мк.

Если говорить про устройства на три канала, то они всегда выпускаются с тетродами. Также схема модификации подразумевает использование модуляторов. Для низкочастотных ресиверов указанные выпрямители подходят идеально. В данном случае чувствительность составляет не более 60 мВ.

Устройство, из чего состоит

Сварочный выпрямитель Telwin LINEAR 410 S

Сварочный выпрямитель состоит из следующих узлов и блоков:

• силовой трансформатор. По устройству и принципу действия он схож с трансформатором для сварки на переменном токе;
• выпрямительный блок на полупроводниковых приборах. Для преобразования переменного тока в постоянный используются полупроводниковые элементы: неуправляемые вентили — кремниевые диоды;
• управляемые вентили — тиристоры;

пусковое устройство. Автомат с опцией отключения от сети в случае выхода из строя выпрямителя;

панель управления с органами регулировки и измерительными приборами;

блок защиты от токовых перегрузок и перегрева. Предотвращает выход из строя выпрямителя в случае ошибок сварщика;

система охлаждения. В неё входят радиаторы охлаждения вентилей и вентилятор. Для создания оптимального температурного режима в корпусе выпрямителя, вентилятор запускается на короткое время при его включении.

Целесообразно применять трехфазный выпрямитель, т. е. укомплектованный трёхфазным трансформатором. В этом случае будет значительно ниже пульсация выпрямленного напряжения, что повышает КПД сварочного устройства и улучшает качество сварного шва.
