Как починить паяльник в домашних условиях: виды неисправностей и способы устранения

  • 12 Сентября, 2020
  • Советы по ремонту
  • Иван Гресько

Многие радиолюбители и домашние умельцы знакомы с этим нагревательным прибором. С его помощью можно соединить различные детали из черных и цветных металлов. Часто владельцев интересует вопрос: как починить паяльник в домашних условиях? Дело в том, что этот инструмент в результате неправильного обхождения может выйти из строя. Конечно, вы можете отнести его в мастерскую и доверить профессионалу. Однако многие владельцы предпочитают обходиться своими силами.

Как починить паяльник? Особенно это интересует тех, кто только начал осваивать этот нагревательный прибор. В целом с этой задачей справиться будет нетрудно, если выявить причину поломки и четко придерживаться определенного алгоритма действий. Информация о том, как починить паяльник в домашних условиях, представлена в данной статье.

Составные элементы инструмента

Прежде чем интересоваться, как починить паяльник в домашних условиях, следует знать, как он устроен. В таком случае при поломке вам будет легче определить причину и исправить ее. Устройство паяльника представлено следующими элементами:

  • Медным стержнем. Он обернут изолирующим материалом и располагается в стальной трубке.
  • Нагревателем. Эту задачу выполняет нихромовая нитка.
  • Жалом. Им с помощью припоя осуществляется непосредственное соединение металлических частей.

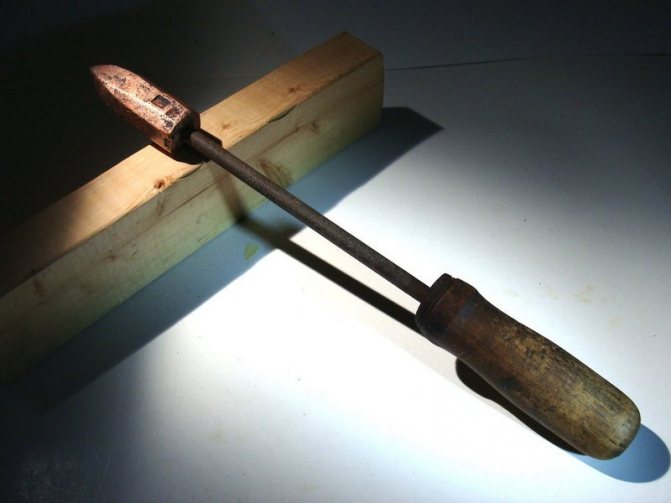

как починить паяльник

Читайте также:  Вольфрамовые электроды для аргонодуговой сварки: назначение и особенности
  • Ручкой. Благодаря ей мастер может удерживать паяльник.
  • Шнуром, оснащенным вилкой.

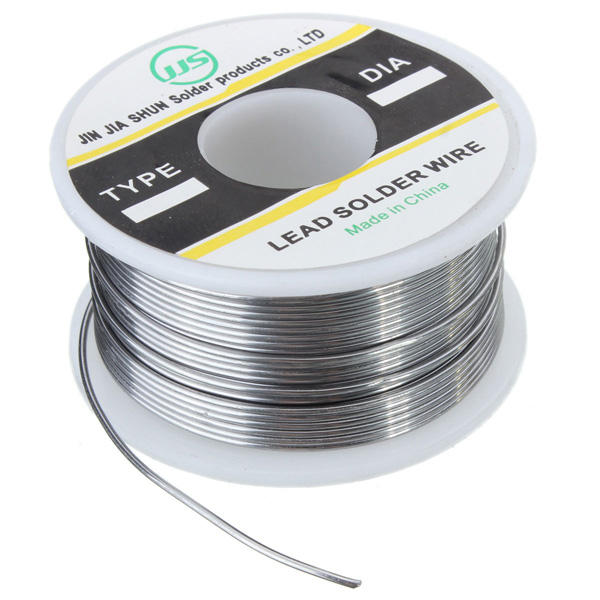

как отремонтировать паяльник своими руками

Электрическая схема

Для понимания основ ремонта паяльного приспособления желательно ознакомиться с его схемой, состоящей из ряда последовательно соединённых элементов. Она состоит из электрической вилки, соединительного провода (шнура) и нагревательной обмотки из нихрома.

Поскольку питание идет от переменной сети 220 В, то в цепь обычно встраивают преобразователь.

Напряжение

Одной из основных технических характеристик, учитываемых при необходимости отремонтировать паяльник, является подаваемое на обмотку напряжение. В различных моделях устройств оно может принимать следующие значения:

  • 220 Вольт (используется в большинстве отечественных моделей);
  • пониженные трансформатором питающие напряжения величиной от 12-ти до 42-х Вольт (для опасных условий работы);
  • 5-тивольтовое питание для , починить которые в домашних условиях совсем несложно.

Пониженные напряжения применяются в условиях, называемых опасными и особо опасными (при высоких уровнях влажности или запылённости помещения, например). Основная цель снижения этой величины – уберечь пользователя от поражения электрическим током.

Независимо от того, какая из этих моделей подлежит ремонту, способы её восстановления сводятся к простейшим рабочим операциям.

Мощность

Под электрической мощностью понимается отбираемая паяльником от сети энергия, определяемая как произведение напряжения на потребляемый ток.

Этот показатель непосредственно связан с рассеиваемой на жало тепловой мощностью, определяющей его эксплуатационные возможности. Чем больше этот параметр – тем лучше наконечник паяльника будет прогревать место пайки.

Величины рабочих мощностей для различных образцов изделий колеблются в очень широких пределах (от единиц до тысяч Ватт).

То есть существует выбор, когда для работы с мелкими деталями предпочтение отдаётся паяльным приспособлениям с малым потреблением и рассеиванием тепла. Ну а для случаев, когда приходится паять габаритные металлические изделия, наоборот, подходят только «мощные» устройства.

Учёт этого показателя в простейшем случае сводится к замене жала на более толстый наконечник или наоборот. При выходе из строя нагревательного элемента мощность учитывается при необходимости самостоятельной его перемотки и выборе требуемого количества витков.

Описание конструкции

Медный стержень – это эффективный проводник тепла, которое поступает от нагревателя к жалу. Стержень расположен в стальной трубке, обмотанной слюдой или стекловидной тканью. Поверх слюды наматывают проволоку, которая и выполняет функцию нагревательного элемента. Чтобы исключить потерю тепла и короткое замыкание, нихромовую обмотку изолируют, прикрыв для этой цели асбестом. Торцы спирали соединяют с проводниками электрошнура. Чтобы конструкция получилась надежнее и место соединения не перегревалось от вырабатываемого тепла, нихромовую спираль сгибают пополам и складывают вдвое. Дополнительно точку контакта спирали с медным проводом обжимают посредством алюминиевой пластины. Кроме того, место скрутки прикрыто изоляционной трубкой. Все вышеперечисленные элементы определяют в металлический корпус. Его насаживают на рукоятку, которая может быть изготовлена из дерева или термопластика. Внутри ручки имеется специальный канал для электрического шнура. На металлической трубке корпус фиксируется посредством накладных колец. Тем, кто интересуется, как починить паяльник в домашних условиях, следует также знать о технических характеристиках электроприбора.

Устройство паяльника: схема и принцип работы

Смотрите также обзоры и статьи:

  • Что такое паяльная станция ?
  • Что выбрать — паяльник или паяльную станцию?
  • Сколько стоит хороший паяльник?
  • Какой паяльник лучше выбрать начинающему радиолюбителю?
  • Выбираем правильно расходные материалы для пайки

Устройство паяльника: схема и принцип работы

Читайте также:  Регулятор мощности для паяльника своими руками — схемы и варианты монтажа

Вилка и провод используются в том случае, если паяльник работает от сети, но существуют и паяльники, где питание поступает от встроенного источника. Спираль является основной частью паяльника, благодаря ей электричество преобразуется в тепло, после чего обрабатываемые детали нагреваются и происходит их спаивание.

Температура нагрева паяльника, а точнее, его жала, не регулируется, поэтому для поддержки необходимого значения температуры можно подключить его через регулятор мощности для возможности проводить регулировку вручную и в дальнейшим поддерживать ее в ходе работы.

Мощность паяльника выбирается в зависимости от рода предстоящей работы: мелкие детали паяются прибором малой мощности. Это важно, потому что если взять паяльник с большой мощностью, то его жало не проникнет в труднодоступные места, а также велика вероятность перегрева. Для больших деталей и толстых проводов нужен паяльник помощнее (от 40 Вольт и выше). Если мощность будет недостаточной, то пайка будет некачественной с образованием пустот.

Подбор паяльника также зависит от напряжения. Паяльник напряжением 12 Вольт подойдет для работы в легковом автотранспорте, 24 Вольта – в грузовом автотранспорте, 27 Вольт – в воздушном транспорте, 36 Вольт – в помещениях с повышенной влажностью с выполнением обязательного заземления находящегося там электрооборудования.

Если у вас имеется паяльник, предназначенный на напряжение 12 Вольт, а вы хотите переделать его на 220 Вольт, то придется намотать спираль несколькими слоями, что создаст трудности при производстве работ с небольшими по размеру деталями.

Если сеть соответствует паяльнику, то работать можно от переменного и от постоянного напряжения. Это из-за нихромового материала, из которого сделан нагреватель.

Обычно напряжение в паяльных инструментах составляет именно 220 Вольт. Для работы в помещениях с большой влажностью или запыленностью используют приборы напряжением до 42 Вольт. Это вынужденная мера безопасности, исключающая вероятность поражения электрическим током.

Как устроен паяльник

Паяльником называется прибор, с помощью которого можно соединить между собой детали. Посредником между этими деталями может быть припой – вещество, которое под действием высокой температуры плавится и переходит в состояние жидкости. После прекращения этого воздействия припой мгновенно твердеет и обеспечивает неразрывное соединение. Этот инструмент является незаменимым для людей, работающих с электроникой, потому что благодаря ему можно не только соединить детали, но и разъединить их.

Необязательно быть семи пядей во лбу и тщательно изучать внутреннее устройство паяльника для того, чтобы уметь его использовать, но если вдруг он выйдет из строя, то эта информация может помочь.

Паяльники, выпущенные в разное время, несомненно, имеют кое-какие отличия, однако, основные части подобны у всех моделей. Устройство паяльника выглядит следующим образом: основная часть – это стержень, который сделан из красной меди. При воздействии температуры именно он расплавляет припой. Почему выбран именно этот металл? Все потому, что именно он имеет высокий коэффициент теплопроводности. Стержень на конце выполнен в форме клина, для того, чтобы работа с мелкими деталями проходила легче и удобнее.

Вторая важная часть паяльника представляет собой трубку, сделанную из стали, куда помещается медный стержень. Эта конструкция называется нагревательным элементом. Сверху упомянутую трубку оборачивают слюдой. Для чего она нужна и чем заменить слюду в паяльнике? Слюду можно заменить обычной стеклотканью, поверх намотав нихромовую проволоку. Когда по ней будет проходить электрический ток, при этом она будет нагреваться и передавать тепло трубке. От этого стержень также будет нагреваться. На проволоке из нихрома находится еще один слой слюды, который необходим для защиты спирали от взаимодействия с корпусом паяльника, что увеличивает уровень безопасности прибора. Кроме того, слой слюды нужен для того, чтобы сохранить тепло и не нагревать впустую корпус прибора.

Рукоятка прибора может быть произведена из дерева или специального пластика, но ни в коем случае не из металла.

Что касается проводов, то они присоединены к выводам нихромовой проволоки, а чтобы соединение было максимально крепким можно пользоваться алюминиевыми зажимами, которые надежно припаяны. Их назначение не ограничивается лишь обеспечением качественного соединения, они также призваны отводить лишнее тепло. Чем больше мощность паяльника, тем больше температура, которой подвергаются медные провода, и тем нужнее присутствие алюминиевых зажимов. Это нужно знать на тот случай, если при ремонте паяльника встанет вопрос об удалении этих зажимов.

Читайте также:  Как подобрать горелку для сварочного полуавтомата – 5 ключевых факторов

Нагревательный элемент расположен внутри стального корпуса инструмента. В зависимости от модели на корпусе может быть резьба для фиксации стержня, а также отверстия для отвода тепла, которые располагаются вблизи рукоятки.

Рассмотрим, к примеру, индукционный паяльник и то, как он работает. Он начинает греться благодаря катушке индуктора. Наконечник покрыт ферромагнитным составом, что сказывается на создании магнитного поля. Сердечник начинает разогреваться. Когда градусы достигли определенного уровня нагрев прекращается. При дальнейшем остывании происходит восстановление ферромагнитных характеристик и снова паяльник начинает увеличивать температуру. То есть поддержание температуры происходит автоматически без использования каких-либо термодатчиков и дополнительных электронных приспособлений.

В отличие от индукционного газовый паяльник относится к устройству автономного типа. Его можно применять где угодно.

Пламя, возникающее от сгорания газа, и является источником тепла, от которого происходит нагрев жала. Газ в паяльник заправляется при помощи обычного баллончика.

Принцип работы паяльника

Схема работы заключается в следующем: когда происходит подключение паяльника к электрической сети, то нихромовая спираль пропускает через себя электроток и происходит ее нагревание. Тепло передается на медный стержень, из-за чего его температура может возрасти до очень высоких показателей, порядка 300 градусов. Из-за этого припой расплавляется под воздействием жала (стержня) и спаивает детали.

Разновидностей паяльников множество, они могут быть отличны по мощности и иметь разные типы нагревательных элементов. В тех случаях, когда нужно спаять детали больших размеров или проводов с большим поперечным сечением нужны паяльники с большим жалом и обладающие мощностью около 100 Ватт. Паяльники мощностью от 50 до 80 Ватт нашли свое применение для ремонта электрооборудования и радиотехники. Паяльники для пайки мелких элементов должны быть с тонким жалом и маломощные – около 20 Ватт.

В наше время выпускается множество видов паяльников, один из которых – с нагревателем из керамики. Такие паяльники очень капризны, если на его нагревательный элемент попадет немного воды или он упадет, то может выйти из строя и возможности починки уже не будет. Дело в том, что нагревательный элемент состоит из керамической пластины очень небольшой толщины, а внутри – тонкая нихромовая спираль. При малейшем воздействии эта тонкая проволока рвется, и паяльник не подлежит ремонту.

Разновидностей паяльников много и их устройство и принципы работы отличаются друг от друга. Выбор паяльника зависит от характера задачи, которую он должен решить.

  • Стержневые – являются наиболее распространенным видом. То, как они работают и из чего состоят — рассмотрели немного выше. Эта разновидность получила свое одобрение и признание у многих мастеров, работающих на дому, они неплохо справляются и с бытовой техникой, и с проводами.
  • Пистолетные – внешне похожи на оружие, также применяются для ремонтных работ. Рабочая часть и рукоятка расположены друг к другу под углом 90 градусов – это очень удобно для некоторых работ.
  • Паяльные станции – укомплектованы блоками управления, которые позволяют производить различные настройки – мощность, температура, сила тока и пр.

Паяльные станции можно подразделить на несколько видов, от которых зависит их принцип работы:

  • Цифровые – принцип работ схож со стержневыми паяльниками. Отличие заключается в том, что здесь можно задать параметры для производства работ.
  • Инфракрасные – спаивание происходит благодаря инфракрасному излучению. Длина волн составляет до 10 мкм, а зона прогрева – до 60 мм.
  • Термовоздушные – при его работе припой плавится от воздействия горячего воздуха, направление которого регулируется соплом.

Расчет сопротивления нихромовой спирали
Нихромовую спираль можно найти в магазинах в виде катушки с намотанной проволокой. Эта форма очень удобная и компактная. Она является нагревательным элементом и изготавливается сплава хрома с никелем. Отсюда и название – нихром.

Две наиболее известные марки – Х20Н80 (73% никеля и 23% хрома) и Х15Н60 (60% никеля и 18% хрома). Первый называют классическим видом, а второй создали для уменьшения стоимости проволоки, здесь уменьшен состав никеля и хрома, зато увеличено количество железа.

После получения этих двух основных сплавов было получено множество модификаций, у которых имеется большая стойкость к окислению при увеличенном показателе температуры. Такие виды применимы для тех нагреваемых элементов, которые имеют взаимодействие с воздухом.

Основным свойством нихромовой проволоки является способность сопротивляться электротоку. Нихромовая спираль может применяться не только как нагревательный элемент, но также как материал для сопротивления электросхем. Для нагревателей используют спирали, которые применяются в тепловентиляторах и терморефлекторах, для электроотопления и в тенах отопительных приборов, а также в виде нагревателя для термооборудования.

Сплавы, которые получены в вакуумных печах, используются для промышленного оборудования.

Спирали из двух указанных наиболее распространенных марок отличаются от остальных тем, что при изменении температуры не слишком меняется их сопротивление. Она частенько используются для резисторов, а также различных деталей.

Нихромовую спираль можно изготовить дома. Вам понадобится лишь проволока подходящей марки. Расчет нихромовой спирали зависит от удельного сопротивления проволоки, также необходимой мощности. Рассчитывая мощность следует не упустить тот наибольший ток, при котором температура нихромовой спирали достигнет нужного показателя.

Для расчета силы тока и температуры давно придуманы справочники, но это еще не всё. Обязательно должны быть учтены условия, при которых эксплуатируется нагреватель. Если нагреватель опустить в воду, то теплоотдача увеличится и ток можно увеличить вполовину расчетного. Если нагреватель закрытый, то отвод тепла будет уменьшаться, при этом ток нужно будет уменьшить на величину до 50%.

Немаловажное значение имеет спиральный шаг: витки, расположенные близко друг к другу способствуют большему нагреву, если шаг большой, то остывание происходит быстрее. Все справочные значения приведены для нагревателей горизонтального типа, при изменении угла показания изменятся.

Применяя школьные знания, зная значение мощности и напряжения, находим и силу тока, а затем, применяя известный всем закон Ома, с легкостью находим сопротивление.

Длина спирали зависит от диаметра проволоки и удельного сопротивления, поэтому формула будет следующая: L=(Rπd2)4ρ, где L – длина; R – сопротивление; d – диаметр проволоки; π – 3,14; ρ – удельное сопротивление материала (нихром).

Можно просто использовать табличное значение линейного сопротивления, а также поправки по температуре.

Тогда расчет будет другим: L=R/ρld, где ρld – сопротивление проволоки длиной 1 метр и диаметром d.

Читайте также:  Технология пайки медных труб в домашних условиях: работа в 9 простых шагов

Для геометрического расчета спирали из нихрома, а именно количества витков, нам понадобится формула N=L/(π(D+d/2)), при этом длина одного витка равна π(D+d/2).

Конечно, фактически никто не занимается навивкой проволоки вручную. Намного проще пойти в магазин и купить нужную спираль со всеми необходимыми характеристиками.

Опубликовано: 2020-04-13 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Комментарии к статье «Устройство паяльника: схема и принцип работы»

  • Алексей 06/06/2020 18:24
    Прочитал статью от начала и до конца. Статья мне понравилась и навела на некоторые размышления. Паяльник в домашнем хозяйстве имеется, и если он ломался я его просто выкидывал в помойку. Сейчас задумался о том что его ведь можно починить, путем замены нагревательного элемента, это всяко дешевле стоимости нового паяльника.

    Оценка star star star star star

Оставьте свой комментарий

Ошибка

Как работает устройство?

Тем, кто не знает, как отремонтировать паяльник своими руками, следует ознакомиться с принципом работы электрического прибора. Паяльник функционирует за счет преобразования электроэнергии в тепловую. В итоге тепло через нагретую спираль передается к стержню, в результате чего раскаляется жало. Следует знать, что в зоне, где осуществляют пайку, температура варьируется в пределах от 400 до 4500 °С. В результате образуется смесь вязко-жидкой консистенции. В дальнейшем она наполняет полость между спаиваемыми деталями. Когда смесь остынет, металлические части получаются надежно соединенными.

Как паять медные провода — все секреты процесса

Для начинающих электриков и электронщиков будет полезно узнать, как осуществляется процесс пайки проводов. Перед началом использования нового паяльника необходимо выполнить процедуру лужения жала. Для этого жало разогревается до рабочей температуры, и окунается в канифоль всей поверхностью. Далее нужно расплавить припой по всей поверхности жала, тем самым защитив его от коррозионного воздействия и ускоренного износа. Далее переходим к непосредственной процедуре пайки проводов.

Всю технологию можно разделить на три основных этапа:

  1. Подготовка провода к пайке. Для этого часть жилы должна быть освобождена от изоляции. Жилу следует очистить от загрязнений, и если механическим способом это не удается, прибегают к применению канифоли или флюса. Перед тем, как обработать поверхность жилы канифолью или флюсом, ее можно отшлифовать наждачкой или напильником

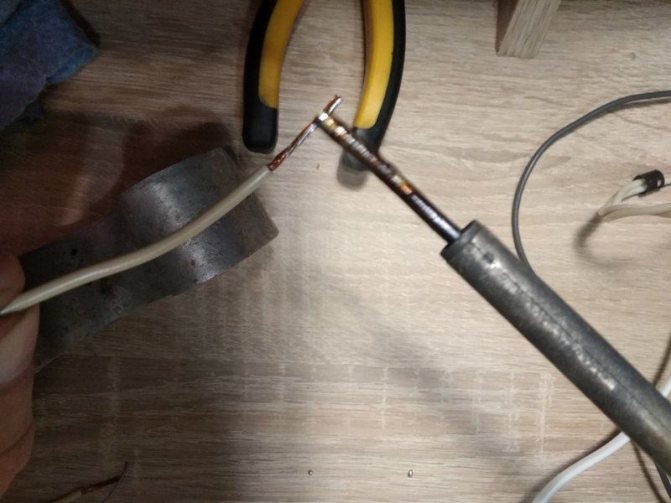

  2. Лужение — паяльник нужно разогреть до соответствующей температуры. Если используется канифоль, тогда нужно поднести к ней зачищенную часть провода, и прогреть жилу. При этом жила погружается в расплавленную канифоль, тем самым происходит процесс ее очистки. После этого необходимо взять припой, и прогреть ее паяльником. Расплавившийся припой наносится на жилу, тем самым осуществляется процесс лужения. В итоге получаем медный провод, на поверхности жилы которого располагается тонкий слой припоя. Такой процесс проводится для того, чтобы осуществить надежное и качественное соединение медных проводов. Аналогичная процедура проводится со вторым концом провода

  3. Соединение — теперь необходимо соединить жилы вместе так, как они будут оставаться после спаивания. После этого к соединенным жилам наносится припой, и плавится паяльником. В итоге расплавленный припой растекается, и затвердевает, обеспечивая соединение деталей

Если соединяемые провода в последствие планируется изолировать термоусадочной трубкой, то ее нужно надеть на кабель предварительно. На этом процесс пайки проводов паяльником с канифолью и оловом завершен. Ничего трудного в этом нет, если все действия выполнять по инструкции.

Процесс пайки будет несколько отличаться, если спаиваемые провода предварительно скручиваются. В таком случае каждую жилу провода лудить не нужно, а после их скрутки, обработать канифолью или флюсом, и расплавить по всей наружной поверхности припой.

Это интересно!
Если вместо канифоли применяется флюс, тогда технология пайки будет немного отличаться. Отличие заключается в том, что часть жилы окунается во флюс, после чего прогревается паяльником с добавлением припоя. Дальнейшие действия аналогичны, как описано в инструкции выше.
И теперь самое главное при обучении работать паяльником — практика

. Научится с первого раза паять провода или микросхемы практически невозможно, так как для этого первоначально понадобится тренироваться. Именно в тренировке заложен успех освоения технологии пайки проводов и полупроводниковых элементов.

О напряжении

Если возникла необходимость осуществить ремонт устройства, учтите показатель напряжения. В зависимости от модели его значение может составлять:

  • 220 В. Такое значение преимущественно встречается в отечественных моделях.
  • 12-42 В. Устройства с пониженным трансформатором напряжением применяют в условиях с высоким уровнем запыленности или влажности с целью обезопасить мастера от поражения электротоком.
  • 5 В. Такой показатель имеют миниатюрные паяльники USB.

Правила эксплуатации электроинструмента

На прилавках строительных магазинов можно встретить разные модели электропаяльников, которые работают от сети — от 12 до 220 Вт. Процесс выбора инструмента должны брать в расчёт безопасность работающих мастеров, напряжение в электросети на месте работ.

Внимание

В помещениях с повышенной влажностью, где обеспечено заземление, допустимо применять паяльники мощностью 36 Ватт, 25 Ватт и ниже. При этом необходимо заземлить корпус инструмента.

Если инструмент изготавливается самостоятельно, то для его правильной реконструкции потребуется тонкий провод. Он будет наматываться на спираль. Необходимая мощность — от 12 до 100 Вт, даже можно больше. Растекание материала по поверхности пластин будет происходить равномерно, если температура плавления превысит температуру в самом паяльнике.

О мощности

По этой технической характеристике определяют функциональность паяльника. Например, для использования в быту для работы с проводами достаточно будет мощности в 30 Вт. Такими паяльниками преимущественно пользуются радиолюбители. Устройствами с мощностью до 60 Вт работают профессиональные монтеры. Такими приборами удобно спаивать провода и кабели различных диаметров. Паяльниками более 60 Вт пользуются в автомобильных мастерских. Эти паяльники подойдут для лужения больших металлоизделий. Примечательно, что чем выше показатель мощности, тем габаритнее и тяжелее сам прибор. С увеличением мощности возрастает и размер его наконечника (жала). Таким образом, паяльник с большей мощностью будет лучше прогревать участок пайки. Что делать, если сломался электрический паяльник? Как починить прибор?

Какие дополнительные инструменты понадобятся при работе паяльником

При работе рассматриваемым инструментом понадобится иметь не только расходные материалы, но еще и вспомогательные инструменты.

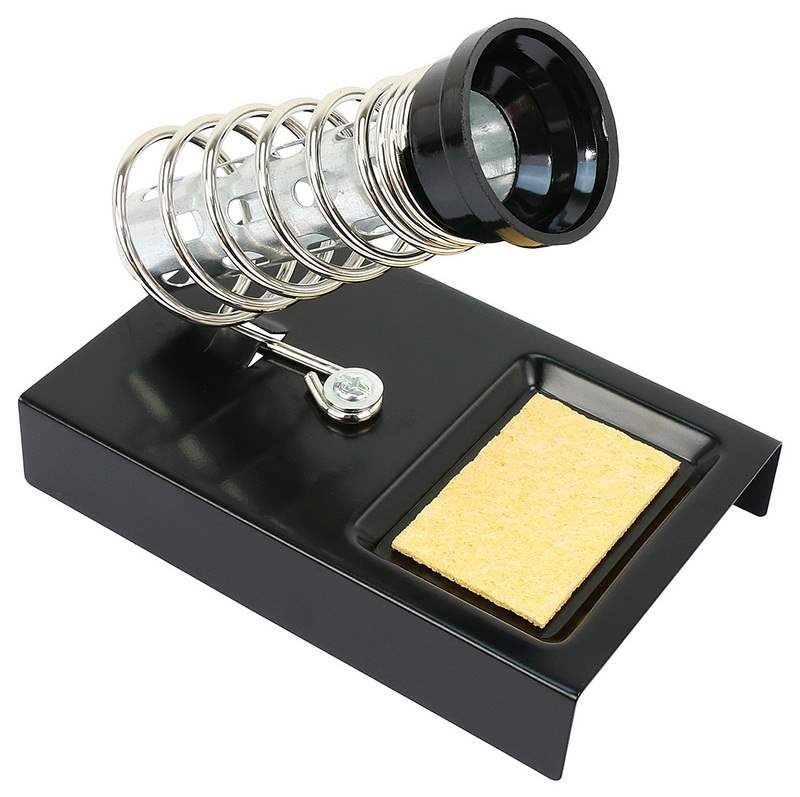

  1. Специальная подставка — нужна для того, чтобы не держать разогретый паяльник в руке. Подставку можно приобрести, но ее конструкция настолько примитивна, что она может быть изготовлена самостоятельно. Для этого понадобится отрезок деревянной доски, на которой размещаются опоры из стальной проволоки, изогнутые в виду рожек

  2. Напильник или рашпиль — нужен для того, чтобы заточить жало. С течением эксплуатации инструмента, жало подвергается деформации, поэтому нуждается в выравнивании. Кроме того, что напильником осуществляется очистка и выравнивание жала, так с его помощью еще можно подготовить инструмент к работе с различными по толщине материалами. Работать загрязненным жалом очень трудно, поэтому если вы только учитесь, то уделите внимание вопросу подготовки инструмента к пайке

  3. Пассатижи или пинцет — при работе паяльником эти инструменты играют важную роль. Ведь при нагревании жилы провода или детали, происходит передача тепла по всей поверхности. Удерживать провод без изоляции рукой будет сложно, так как можно получить ожог. Для этого применяются пассатижи, если паяются толстые провода, или пинцет (с обязательным наличием пластикового основания), когда осуществляется работа с мелкими полупроводниковыми элементами или тонкими проводами
  4. Губка — используется для очистки жала паяльника в процессе пайки от различных веществ — нагара, посторонних частиц и прочего. Для очистки жала используются губки из разных материалов — вискоза, целлюлоза, металл. Как пользоваться губками для чистки паяльников, подробно описано в материале ниже

    Губка для очистки

После объединения деталей посредством пайки могут понадобиться — спирт, если использовались флюсы, изолента или термоусадочные трубки, предназначенные для изоляции участка и его защиты от воздействия внешних факторов.

Ремонт сгоревшего паяльника. С чего начать?

Перед тем как отремонтировать паяльник своими руками, его следует разобрать. Это необходимо для того, чтобы добраться к нагревательному элементу, а именно к нихромовой проволоке. Для этой цели открутите крепежные болты и разберите прибор. В целом вам нужно будет вынуть всего два болта. Когда они будут извлечены, достаньте «начинку» паяльника, которая содержится внутри металлического корпуса. Чтобы это сделать, придется аккуратно разжать сам корпус. На данном этапе следует быть очень осторожным, чтобы не повредить тонкую и очень хрупкую изоляцию. Если работать небрежно, она может рассыпаться.

Сборка паяльника

Каркас обмотки

Обычную катушку для намотки провода можно сделать из трансформаторного картона или даже от обычных коробок. Только лучше выбирать плотный материал.

Силовая обмотка

Ее потребуется выгнуть из медной шинки. Такую работу поможет выполнить металлический шаблон из куска металла по габаритам полости каркаса для железа. Работу выполняют в слесарных тисках аккуратными ударами молотка по заготовке.

На картинке показана последовательность выгиба, начатая с одного конца шинки. Несколько проще выполнять ее одновременно с середины обмотки.

Далее припаивают провода, микрик и собирают корпус вместе с ручкой винтами с гайками.

Важно замерить сопротивление созданной изоляции относительно металлического корпуса паяльника мегаомметром, через которую могут возникать токи утечек при неправильной сборке. За ним надо периодически следить, а лучше — сразу в квартирном щитке установить УЗО или дифавтомат.

Восстановление нагревательного элемента

Когда вы доберетесь к нагревательному элементу, тщательно осмотрите нихромовую проволоку. Может быть так, что перегоревшими окажутся несколько витков провода. Для восстановления нагревательного элемента вам нужно сделать следующее. Возьмите какой-либо старый сломанный паяльник и достаньте из него небольшой отрезок провода. Далее подсоедините его и намотайте вместо перегоревших витков. Как утверждают специалисты, при соединении без добавления проволоки спираль из-за уменьшенного сопротивления перегорит снова. Наматывать нужно так, чтобы витки не соприкасались друг с другом. После подсоедините шнур электропитания.

Пошаговая инструкция, как отремонтировать самостоятельно

Ремонт паяльника начинается с расчёта сопротивления нагревательного элемента или обмотки. Величины напряжения и сопротивления электроприбора позволяют рассчитать его потребляемую мощность. Например, сопротивление в обмотке паяльника, имеющего мощность 60 Вт и питающегося от сети 36 В, должно быть равно или чуть больше 22 Ом.

Для ремонта необходимо подготовить следующие инструменты:

  • пассатижи;
  • острый нож;
  • сопротивление керамическое «ПЭВ-10»;
  • нить асбестовая.

Предварительно подготавливается керамический резистор. Провода электропитания должны подходить к его основанию, чтобы проверять электронную мощность и отдачу тепла.

Под рукой нужно иметь проволоку из нихрома, её диаметр должен соответствовать параметрам обмотки. Витки укладывают вплотную. При накаливании поверхность проволоки из нихрома будет окисляться, создавать изолирующий слой. Намотанный слой, который по правилам не должен помещаться в первый ряд, покрывают слюдой и размещают во втором ряду.

Почему паяльник не греется? Как починить?

Чаще всего причина этой неисправности заключается в плохих контактах. Сначала проверьте подачу напряжения. Если же окажется, что мощность тока в норме, то, скорее всего, неисправность вызвана неправильным расположением жала. Особенно часто это происходит в электроприборах с выдвижными стержнями и винтовыми зажимами. Нередко жало стачивается или по какой-либо другой причине оказывается слишком выдвинутым из корпуса. Если рабочая поверхность расположена нормально, то его торцевая часть в виде сердечника полностью расположена в трубке из слюды. Таким образом контакт стержня с нагревательным элементом происходит в полной мере, благодаря чему жало нагревается сильнее. Если же его извлечь из трубки хотя бы наполовину, то интенсивность нагрева существенно снизится. Починить прибор просто. Домашние умельцы вводят поглубже жало в корпус и фиксируют. Может быть так, что стержень получится слишком коротким. В таком случае его заменяют. Также паяльник может не работать из-за окалин на жале. Его, если нужно, снимают, а затем поверхность чистят, используя обычную мелкозернистую наждачную бумагу или надфиль.

как починить паяльник своими руками

Жало потом разогревают и окунают в канифоль, после чего его кончик растирают на оплетке с припоем. В результате таких действий стержень покроется ровным слоем припоя. Эту процедуру специалисты рекомендуют чаще производить с паяльниками, оснащенными медными стержнями, поскольку на них быстрее образуется окалина. Также паяльник может не нагреваться из-за неправильной заточки жала. Для эффективной отдачи тепла рабочая поверхность должна иметь форму овального скоса.

как отремонтировать паяльник 200вт

Как решить проблему

Современные устройства позволяют легко заменить сломанную деталь, а подобрать нужные комплектующие можно в интернет-магазине. Установка нового нагревательного элемента позволяет быстро решить проблему, почему паяльник не греется

.

Если вы владелец советского инструмента, восстановить его функциональность будет сложнее. В таких моделях накал достигался благодаря намотанной на медный стержень нихромовой нити. Ремонт требует обновления намотки вручную. При активном использовании прибора проблемы с нагревом способны появиться из-за плохого контакта деталей, поэтому важно проверить качество соединений, при необходимости просто подтянуть крепления корпуса.

Об использовании припоя

Если вы заметили, что ваш инструмент нагревается слабо, то, скорее всего, вы неудачно подобрали припой. Например, для маломощных электроприборов, рассчитанных на 26 ватт, не рекомендуется использовать припой с низким содержанием олова (ПОС-30). Таким паяльником этот припой вы не расплавите. Лучше всего обзавестись припоем ПОС-60 или ПОС-61. Другие припои с высоким содержанием свинца подойдут для более мощных электроприборов.

как перемотать паяльник

О перемотке электроприбора

Нередко новички задают вопрос: как перемотать паяльник? Судя по многочисленным отзывам, очень часто ремонт устройств ограничивается заменой сгоревшей нихромовой обмотки. Прежде чем приступить к этой процедуре, рассчитайте с помощью специальной таблицы диаметр проволоки, а также количество витков. Например, как отремонтировать паяльник 200Вт? Для этого выбираете показатель потребляемой паяльником мощности 200 Вт (в левой колонке таблицы). Данному значению сопротивление обмотки при напряжении 220 В составит 242 Ом. Будет лучше всего перемотать всю катушку.

как починить старый паяльник

В таком случае в устройстве не останется слабых мест. Очень важно, чтобы новый провод был с такими же параметрами, как и в старой обмотке. Если нет возможности подобрать аналогичный изоляционный слой, то его можно заменить слюдой в виде трубки или пластинок. Также для изготовления изоляционного слоя можете воспользоваться термостойкой стеклотканью или асбестовыми прокладками. После того как изоляция будет готова, намотайте на нее обмотку (первый слой). Далее на витки положите еще один слой изоляции и снова намотайте обмотку (второй слой). Теперь остается торцы провода соединить с сетевым шнуром.

Материалы, необходимые для сборки паяльника

Чтобы собрать самодельный паяльник потребуется разобрать несколько однотипных трансформаторов, которые раньше широко использовались в старых ламповых телевизорах, магнитофонах, радиоприемниках и другой подобной аппаратуре.

Если прямоугольной медной шинки найти не удается, то можно попробовать использовать круглый проводник соответствующего сечения.

Также для сборки потребуются:

  • микровыключатель;
  • электрическая вилка;
  • шнур питания или провод;
  • лампочка;
  • рукоятка, которую можно использовать от пластмассовых игрушечных пистолетов;
  • бумага или лакоткань для изоляции;
  • кусок жести для корпуса.

Обрыв проводки

Как починить паяльник своими руками, если неисправен электрический шнур? Судя по многочисленным отзывам, эта причина поломки устройства считается самой распространенной. Исправить ситуацию можно своими силами. Многие владельцы просто производят замену вилки или шнура. Конечно, все зависит от того, в какой именно части произошел обрыв. Данный дефект исправим, и устранить его можно самостоятельно. Чтобы определить, где именно произошел обрыв, вам нужно будет обзавестись специальным приспособлением, а именно мультиметром. Щупами этого устройства исследуйте проводку. В месте, где произошел обрыв, нужно обратно соединить провода и заизолировать.

Советы экспертов

Чтобы успешно починить эл. паяльник своими руками, нужно делать это так, как советуют эксперты:

  1. При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого. Между рядами намотки нужно укладывать слюдяную прокладку.
  2. При пайке деформированных или неисправных деталей нужно избегать механических нагрузок на шнур. Это надолго сохранит электрический нагреватель.
  3. Нельзя оставлять включённой надолго спираль паяльника, чтобы избежать замыкания электропроводки при неисправности входящих в него деталей.
  4. При ремонте нужно использовать регулятор мощности для выбора безопасного режима нагрева жала.
  5. Если не удалось избежать перегрева прибора и безопасного использования жала, то расплавленное место тщательно изолируют. Выполняют изолентой и кембриком, надетым на повреждённое жало.

Своими руками осуществить ремонт паяльника просто. Для этого нужно разобраться в причинах неисправности, правильно рассчитать мощность электросети для работы.

Источник

Как самому починить паяльник с регулятором?

Такие электрические приборы оснащены специальным устройством для регулировки температуры жала. Пользоваться таким паяльником довольно удобно. О том, что он греется, мастер знает благодаря светодиоду, который во время нагрева жала светится. Когда рабочая поверхность достигнет нужной температуры, светодиод потухнет, после чего можно приступать к пайке. По отзывам владельцев таких паяльников, нередко эти электроинструменты выходят из строя. Например, бывают случаи, когда отходят кнопки или не загорается светодиод. Некоторые домашние умельцы кнопки обматывают изоляционной лентой. Чтобы починить устройство, его сначала нужно аккуратно разобрать. Когда вы это сделаете, то увидите операционный усилитель. Он представляет собой микросхему, в которой, скорее всего, отсоединилась одна из маленьких батареек. Ее нужно присоединить обратно. Для этой цели сначала нужно почистить «ножки» батарейки, облудить их, а затем припаять на прежнее место. После выполнения этих действий паяльник можно собирать и испытывать.

паяльник не греется как починить

Виды паяльников по принципу нагрева рабочей части

Перед тем, как научиться паять паяльником, следует разобраться с разновидностями выпускаемых инструментов. По способу нагрева стержня приборы бывают следующих видов:

  1. Паяльники, нагреваемые на открытом огне — это самые первые виды инструментом, посредством которых осуществлялось соединение деталей (преимущественно с их помощью соединялись массивные детали). Принцип их функционирования основывается на том, что перед тем, как осуществить соединение деталей, инструмент необходимо поместить в открытый огонь, и дождаться нагрева стержня из красной меди. Сегодня эти инструменты уже практически забыты, и лишь изредка используются при возникновении такой необходимости

  2. Нихромовые — это обычные стержневые устройства, которые еще называются электрическими. Нагрев стержня происходит за счет пропускания через спиральную нихромовую проволоку электрического тока. Свою популярность прибор получил благодаря ряду преимуществ — простота конструкции, ремонтопригодность, невысокая стоимость, а также устойчивость к повреждениям. Самый главный их недостаток в том, что при ежедневном (или частом) применении происходит перегорание спирали. Кроме этого минуса, надо также отметить продолжительное время прогрева стержня, поэтому после включения прибора в розетку, необходимо некоторое время подождать

    Нихромовый

  3. Керамические — лишены недостатка, который присутствует у нихромовых паяльников. Они после включения очень быстро набирают температуру, и при этом удерживают ее в заданном значении. За счет использования керамики, увеличивается стоимость приборов. И это не единственный их недостаток, так как керамика отличается своей хрупкостью, и при падении с высоты инструмента, он может выйти из строя. Керамические паяльники отличаются высокой мощностью и устойчивостью к частому применению

  4. Импульсные — такие приборы по форме выпускаются в виде пистолетов. Свое название они получили по той причине, что при нажатии кнопки практически мгновенно происходит разогрев наконечника. После спайки деталей, на что также требуется немного времени, кнопка инструмента отпускается, и стержень охлаждается. В основе таковых инструментов используются высокочастотные трансформаторы и частотные преобразователи. Посредством такого преобразователя увеличивается частота напряжения до 1800-4000 Гц, а трансформатор предназначен для уменьшения напряжения. Жало прибора (оно несъемное) подключается к вторичной обмотке трансформатора, что способствует увеличению силы тока, а значит, происходит максимально-быстрый прогрев деталей. Наличие регуляторов мощности и температуры позволяет применять прибор для работы с мелкими и крупными деталями и элементами

  5. Индукционные — это самые продвинутые виды паяльников. Главная особенность приборов в том, что нагрев стержня осуществляется посредством катушки индуктора. Наконечник покрывается ферромагнитным слоем, внутри которого при помощи катушки создается магнитное поле. При создании магнитного поля возникает электродвижущая сила, и наводятся токи, посредством которых разогревается сердечник. Нагревательный элемент называется индуктором. Главное достоинство инструмента в том, что нагревание стержня происходит с автоматическим поддержанием температуры. Когда температура достигает максимального значения, то ферромагнитный слой теряет свои свойства намагничивания, что способствует прекращению прогрева. Как только температура снижается, то увеличиваются ферромагнитные свойства, поэтому автоматически продолжается процесс нагрева. Жало на таких приборах сменное, поэтому его можно применять для работы с деталями разных размеров

  6. Беспроводные — их еще называют мобильными или аккумуляторными, а предназначены они преимущественно для выполнения пайки, где отсутствует электроэнергия. Работают устройства от сменных батареек, и имеют компактные размеры. Недостаток в том, что требуется регулярно менять или заряжать батарейки, что зависит от частоты эксплуатации

  7. Портативные — такие приборы функционируют от специального порта типа USB. Это популярный порт, который имеется на многих девайсах, в том числе, и в автомобиле. Характеризуются малой мощностью, но ее достаточно для пайки мелких полупроводниковых элементов

  8. Газовые — еще одна разновидность автономных устройств, функционирование которых обеспечивается за счет сменных газовых баллончиков. Такой инструмент еще называют многофункциональным, так как без насадки в виде стержня, он превращается в обычную газовую горелку

Из вышеперечисленного перечня не трудно выбрать подходящий вариант. Если заниматься пайкой деталей от случая к случаю, то оптимальный вариант — это нихромовый паяльник. Разобравшись в вопросе разновидностей приборов, пришло время выяснить, как паять паяльником.
