Магнитная масса для сварки. достоинства и недостатки

Типы зажимов массы

Зажимы массы для сварочных аппаратов, в зависимости от характера фиксации, могут быть нескольких типов. Далее мы рассмотрим основные виды зажимов, а также их преимущества и недостатки.

Зажим массы сварочный “крокодил”

• надежность соединения с поверхностью детали;
• удобство и быстрота использования;
• минимальное сопротивление соединения;
• возможность произвести фиксацию деталей различной геометрической формы, в том числе со сложной конфигурацией;
• большая степень раскрытия.

Также следует выделить основные недостатки:

• невысокий, по сравнению с другими типами, уровень прочности некоторых компонентов – пружина;
• данный тип зажима применяется только в тех случаях, когда существует возможность крепления непосредственно к изделию.

Зажим типа “крокодил” необходимо выбирать, полагаясь на общие рекомендации. Клеммы данного вида выпускаются в трех основных модификациях: зажим массы 300А, 200А и 500А. В зависимости от модели сварочного аппарата и силы тока, которую он выдает, нужно определить оптимальную модификацию. Для проведения работ на профессиональном уровне рекомендуется приобретать зажим на 400-500А.

Важно! Следует отметить, что использование зажима-“прищепки” при сварке труб большого диаметра невозможно.

Полезное видео

Рекомендуем посмотреть советы, как продлить жизнь прищепки, которая шла в комплекте с аппаратом и что учесть при покупке новой.

Магнитная масса для сварки

Сварщики достаточно часто используют магнитный зажим массы. Данный тип обладает целым спектром достоинств:

• возможность закрепить контакт на любую поверхность или конструкцию, в том числе и на трубы;
• простота конструкции обеспечивает долговечность и бесперебойную работу;
• отсутствие пружин и других механизмов также способствует долгой эксплуатации;
• магнит на массу для сварки способен выдерживать перепады напряжения и не перегорать;
• успешно применяется в труднодоступных местах;
• большая площадь контакта гарантирует надежность крепления.

Недостатки:

• ненадежное крепление контакта на малые по площади детали, например, арматура;
• невозможность закрепления зажима на изделия из цветных металлов;
• магнит нужно периодически очищать от загрязнений, в частности от металлической стружки;
• следует избегать перегрева магнита, иначе он может размагнититься; перегрев случается, если клемма крепится на грязную поверхность.

Зажимы массы для сварки типа струбцина применяются реже, чем два перечисленных выше вида. Данная разновидность клемм также обладает несколькими достоинствами:

• высокая степень надежности крепления, так как фиксация осуществляется с помощью винта с шестигранной головкой;
• хороший контакт с рабочим изделием обеспечивает плавный переход тока.

В качестве недостатков можно выделить достаточно сложное строение механизма и сравнительно большие габариты клеммы.

Центратор

В редких случаях специалисты выделяют зажим типа центратор, предназначенный для центрирования и прихватки предварительно расположенных в нужном положении труб. Также может применяться для соединения сварочных деталей.

Преимущества данного типа:

• обеспечение плотного контакта;
• гарантирует точность сварки;
• подходят для труб различных диаметров.

Недостатки:

• ограниченная сфера применения;
• высокая стоимость, по сравнению с другими типами зажимов.

Полезное видео

Рекомендуем посмотреть ролик, который содержит рекомендации, как продлить жизнь комплектной массы крокодила и какую лучше выбирать для покупки.

И еще один обзорчик от опытного сварщика, в котором есть некоторые хитрости.

Разновидности сварочных зажимов (массы)

В природе существует четыре основных конструкции зажимов для сварки:

• клемма в виде крокодила, которая получила одноименное название;
• соединение провода при помощи магнита;
• зажим в форме струбцины;
• клемма заземления, именуемая центратором.

При внимательном изучении товара этой категории, предложенного на рынке, можно убедиться, что множество оригинальных конструкций сварочных зажимов является модификацией перечисленных четырех основных.

Сварочный «крокодил»

Быстросъемная сварочная клемма «крокодил» конструктивно выглядит как прищепка, выполненная из металла, в контактной части которой на закусывающих губках имеются ребристые насечки. За счет них зажим прочно крепится к стальной заготовке, осуществляя надежную электрическую связь.

Основные плюсы изделий такого типа:

1. Удобны в использовании при выполнении оперативных сварочных работ, где постоянно нужно переставлять контакт с места на место.
2. Подходят для фиксации на деталях и конструкциях любой конфигурации.
3. Имеют отличную электрическую проводимость.

Недостатки зажима «крокодил»:

1. При частом использовании ослабляется пружина, что ведет к потере прочности механического соединения.
2. Стенки металла зажима подвержены прогоранию, что со временем ухудшает электрическую связь.

Для разных по мощности сварочных аппаратов производители выпускают клеммы, рассчитанные на силу тока в 500, 400, 300 и 200 ампер. Для выполнения сварочных работ профессионального уровня рекомендовано использовать зажимы массы с возможностью прохождения силы тока не ниже 400 ампер.

Информация на заметку. Сварочный «крокодил» невозможно использовать при работе с деталями, размер контактных площадок которых превышает размер раскрытия губок зажима (трубы, цилиндрические бочки).

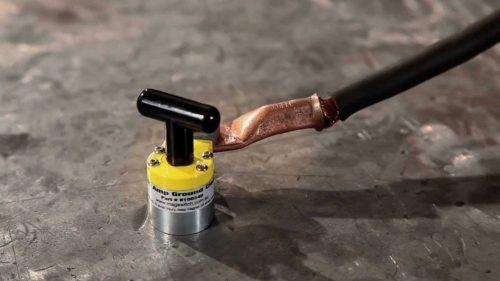

Магнитная масса

Электрический зажим, одна часть которого выполнена из металлического магнита, а другая представляет собой стальной контакт с болтовым соединением для крепления кабеля, получил название магнитной массы.

Магнитные зажимы обладают следующими преимуществами:

1. Имеют простую конструкцию без механически движущихся частей, что значительно увеличивает срок эксплуатации таких изделий.
2. Позволяют закреплять массу на любой стальной поверхности вне зависимости от размера и конфигурации.
3. Электрическое соединение можно установить за считанные секунды, что особенно важно при оперативных сварочных процессах.
4. Возможность установки контакта в труднодоступных местах.
5. Отсутствие склонности к перегоранию при нестабильном протекании электричества, просадках напряжения.

Существенные недостатки магнитного зажима:

1. Слабое механическое, а значит и электрическое соединение с деталями, размер контактных площадок которых значительно меньше контактной плоскости магнита.
2. Невозможность осуществлять контакт через поверхность, выполненную из цветных металлов.
3. Необходимость в постоянной очистке магнита от металлической пыли, которая ослабляет электрическую связь в цепи.
4. Перегрев магнита может привести к его размагничиванию.

Струбцина

В арсенале рядовых сварщиков редко можно встретить струбцину. Сварочные прижимы такого типа могут использовать профессионалы для решения особых задач. В частности, при выполнении точных операций, где нужно получить качественный красивый шов.

Из преимуществ применения струбцины:

1. Получение контакта с лучшей механической фиксацией за счет стягивания при помощи винта.
2. Надежный электрический контакт, обеспечивающий хорошую пропускную способность сварочного тока, что исключает возможность подгорания и перегрева в точке соединения.

1. Струбцина не подходит для быстрой смены положения контакта на поверхности детали.
2. Как и в случае с «крокодилом», конструкция струбцины может быть закреплена на элементах, размер которых сопоставим с пространством между болтом и упорной лапой.
3. Струбцина – изделие крупного размера и по цене превышает обычную прищепку.

Информация на заметку. Отдельный вид – угловые струбцины для сварки, которые можно использовать в качестве клеммы массы (при определенных доработках), кроме этого, будут выполнять фиксирующую функцию, жестко соединяя детали свариваемой рамы.

Сварочный центратор

Специально разработанный зажим сварочный для создания контакта массы к таким металлическим деталям, как трубы. Конструктивно центратор выполнен из двух элементов, по форме напоминающих рабочую часть клещей. Составные части соединены при помощи шарнира и стягиваются за счет винта. Кроме труб, центратор можно прикреплять к любой металлической заготовке, если только ее толщина не выходит за возможности раскрытия губок клеммы.

Создание угольника Свенсона

Водородный двигатель: особенности, достоинства и недостатки
Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.

В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

Разновидности магнитных держателей

Разновидности газовых горелок: их достоинства и недостатки

Сегодня на рынке инвентаря для сварки предлагаются разные модификации магнитных держателей, которые отличаются не только по форме, но и рабочему принципу:

Магнитный угольник. Это самая простая монолитная конструкция спец. приспособления для сварки, которая предоставляет возможность выставлять свариваемые заготовки под определенным углом.

Магнитная струбцина. Данное приспособление является гибким, позволяет выставлять любой необходимый угол.

Фиксатор. Такие приспособления могут быть как монолитной, так и сложной конфигурации, с настраиваемым углом. Главная особенность такого держателя – это функция «отключение крепежа». При нажатии на кнопку действие магнитов ослабевает, в результате чего приспособление достаточно легко перестраивается. Отключаемый магнитный фиксатор достаточно эффективно использовать при работе с мощными уголками.

Угольники-держатели также распределяются по мощности. Стандартные маломощные приспособления применяются для легких металлических образцов, а уголки с мощными магнитами, соответственно для более тяжелых металлических конструкций.

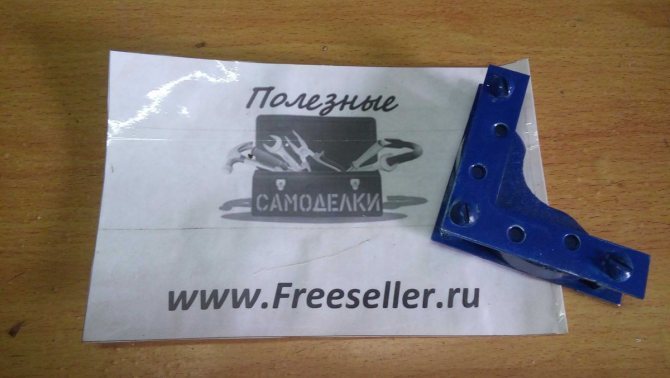

Изготовление сварочного уголка

Сварочный карандаш: принцип работы, достоинства и недостатки

Первым делом укорачиваем болтики, что бы они смогли поместиться в увеличенную гайку (размеры подбирайте индивидуально). Отрезал болтики обычной болгаркой.

Получилось все довольно красиво!

Размеры

Магнитные приспособления отличаются небольшими габаритами, которые и делают их такими востребованными. Параметры длины, ширины и высоты оснастки с магнитами могут варьироваться, но независимо от модели и производителя все они компактны и удобны в работе. Средний вес изделия составляет порядка 1 кг.

Самым важным показателем является сила притяжения (удержания или прижима) магнитных уголков. Производители и поставщики могут указывать этот параметр в фунтах (LBS или lbs) и в килограммах (кгс). Максимальная величина этого показателя равняется 34 кгс или 75 lbs. Также можно встретить следующие величины: 11; 13; 22; 23; 24 кгс и другие.

В зависимости от поставленных задач следует выбирать необходимую модель.

Как сделать держак для сварки своими руками: виды держателей

Требования к держателям

Удерживающее приспособление для электродов является очень важным узлом, хоть его конструкция и довольно проста. Далее приведены некоторые требования:

• должна обеспечиваться надлежащая диэлектрическая и теплоизоляционная защита;
• провод должен крепиться надежно;
• должно обеспечиваться надежное удерживание стержней;
• огарок должен легко заменяться на новый стержень.

Заводские модели фиксаторов

Прежде, чем рассматривать самодельный держатель электродов, следует узнать о заводских моделях. Их существует несколько видов.

Цанга

Очень удобный тип фиксатора, он легкий и компактный. Электрод здесь легко заменяется на новый. Рукоятка цанги хорошо защищает от электрического и температурного влияния. К недостаткам же можно отнести высокую стоимость, ограничение по рабочей силе тока. Нельзя также оставлять короткий огарок, ведь это может повредить рукоятку.

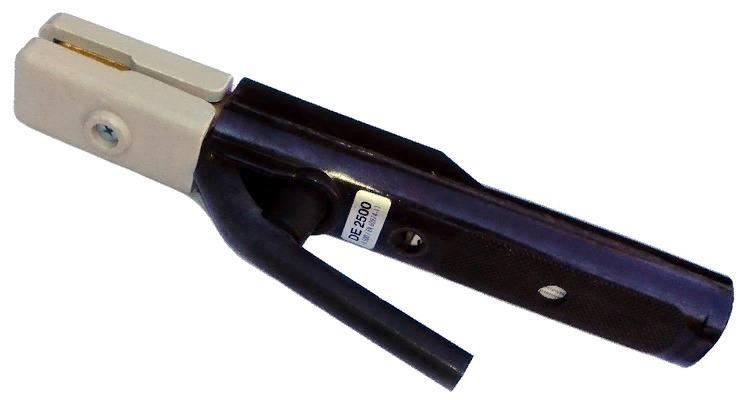

Прищепка

Наиболее распространенный тип удерживающих устройств. В зависимости от силы рабочего тока и диаметра электродов держатель может быть разных размеров. Прищепку можно использовать при работе с практически любыми значениями тока. Контакт со стержнем хороший, а при помощи рукоятки можно легко избавиться от огарка. К недостаткам прищепки можно отнести более габаритную конструкцию и более сложный процесс замены электрода.

Вилка (трезубец)

В настоящее время держаки данного типа отсутствуют в продаже, найти их можно разве что на вторичных рынках. Отличается вилка от предыдущих типов своей простой конструкцией. Электрод уходит почти весь, огарки получаются очень короткие. Но, пожалуй, это все плюсы трезубца. Трезубец не соответствует технике безопасности, что обуславливает высокий уровень его травмоопасности. Для того, чтобы достать стержень из вилки, необходимо использовать дополнительные инструменты, например, молоток или плоскогубцы.

Держатели для сварки своими руками. Как сделать держак для сварки?

При должном желании можно изготовить самодельный держак для сварки. Возможно, самодельные модели и уступают заводским по качеству и надежности, но их тоже можно использовать. Такие держатели — достаточно дешевый аналог дорогим фабричным моделям. Здесь мы рассмотрим конструкции самодельных держаков различного типа.

Трезубец

Окалина влияет на потерю тока, тем самым ухудшая контакт и делая сварочный процесс менее эффективным.

Вилка с пружиной

Резьбовой и зажимной цанговые фиксаторы

Резьбовой фиксатор можно изготовить из подручного материала. Процесс изготовления довольно тяжелый. Электрод здесь вставляется в предусмотренное отверстие и прижимается болтом. В зажимном варианте стержень прижимается к держаку подпружиненным фиксатором. Эти держатели обеспечивают хороший контакт, что благоприятно влияет на сварочный процесс, формирование шва, протекание тока.

В заключение

Исходя из информации, предоставленной выше, можно сказать, что сварочный держак своими руками довольно просто сделать. Самодельные фиксаторы менее надежны заводских, требуют аккуратного обращения. Но в то же время это дешевый и простой аналог фабричных моделей. Самодельные держатели, приведенные выше, легко сделать в домашних условиях, ведь для их изготовления не требуется дорогих и сложных деталей, каждый человек может найти все необходимое у себя дома.

Как сделать магнитную массу для сварочного аппарата в домашних условиях?

Магнитная масса для сварки – это специальное приспособление, которое обеспечивает надежную фиксацию на металлических поверхностях. Это позволяет с комфортом выполнять сварочные работы на сложных поверхностях, где применение классических крокодиловых зажимов невозможно.

Существует множество вариантов исполнения конструкции, которые зависят от условий выполнения работ. Строение данного устройства не отличается особой сложностью. По этой причине некоторые мастера предпочитают пользоваться самодельными магнитами для сварки.

Что такое?

Данное приспособление монтируется на рабочую плоскость обрабатываемого изделия. Благодаря активному магнитному полю достигается прочное крепление, создавая замкнутый электрический контур – основное условие для образования электрической сварочной дуги.

Инструмент пользуется особой популярностью у начинающих сварщиков – для ознакомления с принципами работа понадобится несколько минут. Опытные специалисты применяют магнитную массу для сварочного аппарата при ответственных работах – сварке труб большого диаметра или соединении несущих узлов из профильных материалов.

Конструкция магнитного контакта и его характеристики

Состоит из двух узлов:

1. Держатель кабеля. К нему крепят кабель массы сварочного оборудования с помощью болтового соединения.
2. Магнитный узел. Размер магнита зависит от особенностей исполнения. Некоторый модели оснащены механизмом, который регулирует давление магнита на рабочую плоскость. Профессиональные аппараты имеют выключатели.

Части соединяют между собой жестким креплением. Основными характеристиками устройств являются:

1. Габариты и вес. Зависят от производителя и конкретной модели. Средний вес составляет 1-1,2 кг.
2. Сила притяжения к поверхности. Варьируется в диапазоне от 2 до 50 кг.
3. Сила сварочного тока. Максимальное значение параметра измеряется в амперах. Для моделей начального уровня он не превышает 200 А. Продвинутый инструмент способен функционировать при 400-500 А.
4. Тип исполнения. Выпускают специальные фиксаторы для углов с регулировкой зазора.

Стоит ли покупать?

Ответ на этот вопрос может дать лишь мастер, выполняющий работы. Для начинающего сварщика, который только начал профессиональную карьеру данное приспособление способно существенно облегчить жизнь.

Если специалист работает преимущественно с цветными металлами, магнитный зажим, скорее всего, не пригодится.

Стоимость устройства достаточно велика. При наличии знаний в области электротехники можно попытаться сделать его самому. Технология и процесс изготовления будет рассмотрен ниже.

Как сделать своими руками?

Опытные мастера стараются свести все затраты, на приобретение вспомогательного и рабочего оборудования, к минимуму. Благодаря простоте конструкции для изготовления не нужно специальное оборудование или сложный инструмент.

Для сборки самодельного прибора следует подготовить следующий инвентарь:

1. Магнит. Рабочая часть агрегата. Он должен обладать достаточной мощностью для надежного крепления к металлу. Для этой цели оптимально подойдут магниты из старых автомобильных динамиков, мощностью 10-15 Вт.
2. Две шайбы. Их размер должен соответствовать диаметру магнита.

1. Набор метизов для фиксации сварочного кабеля.

Алгоритм выполнения работ:

1. Одна из шайб будет осуществлять контакт с рабочей плоскостью. В ней необходимо сделать отверстие, соответствующее размеру шляпки болта.
2. Шляпку обрезают до толщины шайбы.
3. После предварительной подготовки конструкцию соединяют сваркой. Изделие должно напоминать гриб, в котором резьбовая часть болта играет роль ножки.
4. На гриб надевают магнит. С обратной стороны ставят вторую шайбу.
5. На резьбу крепят сварочный наконечник, фиксирую всю конструкцию с помощью гаек.

Проверку работоспособности выполняют только в полевых условиях. Критерием качества будет правильное функционирование сварочного аппарата.

Масса для сварочного аппарата своими руками – отличный способ сэкономить, а также средство для проверки своих навыков по самодельному конструированию.

Грамотно собранное устройство прослужит ничуть не меньше заводского зажима.

Заключение

Магнитная масса – полезное изобретение, способное облегчить жизнь, как начинающему, так и опытному сварщику. Устройство обладает множеством достоинств, которые оправдывают достаточно высокую стоимость.

Необходимость в наличии данного прибора в арсенале зависит только от конкретного мастера. Обладая соответствующими навыками можно собрать магнитный зажим самостоятельно, с помощью подручных материалов.

Как заставить зажим «крокодил» служить дольше

Зажим «крокодил» имеет несколько уязвимых мест. В нем есть пружина, которая имеет время службы. Но даже когда сила сжатия не так важна и вопрос с пружиной отпадает, остается склонность «крокодила» перегорать в месте соединения двух подвижных частей в области шарнира. Это происходит потому, что контакт с кабелем через болтовое соединение осуществляется только с одной частью «крокодила».

В процессе сварки можно наблюдать процесс, когда та часть «крокодила», куда подключена масса, может иметь плохой механический, а следовательно, и электрический контакт с деталью, противоположная же часть, наоборот, хороший. Тогда вся сила тока будет идти через этот элемент. Но здесь проявляется слабое звено – шарнир, в районе него будет нестабильная проводимость, перегрев и проплавление металла.

Информация на заметку. Специалисты рекомендуют кинуть дополнительную мягкую шину от одной губки «крокодила» к другой, тогда в любом случае ток будет поступать от металла напрямую к массе, минуя слабое звено!

Всем, у кого есть реальный опыт решения проблемы, как улучшить контакт зажима сварочной массы, или вопросы на эту тему, пишите в комментариях!

Как правильно подобрать электродержак

При подборе держателя следует обратить внимание на следующие характеристики:

1. Размер и масса устройства. Вес и габариты держака очень важны. При многочасовой работе, лишние 50 грамм устройства будут ощущаться. В таком случае лучше приобрести компактную и легкую конструкцию. При наличии выбора, предпочтение отдайте лёгким и небольшим деталям, при условии одинаковых характеристик.
2. Технические характеристики. Держатель должен соответствовать силе тока. Несоблюдение требования приведёт к прогоранию контактной части. При обгорании контактов дальнейшее использование устройства будет невозможно. Определить принадлежность устройства к категории по силе тока можно по маркировке, которая наносится на несменяемую часть изделия.
3. Качество изолирующего материала. Для обеспечения безопасного выполнения работ следует подобрать держак с качественно изолированной рукоятью. В качестве диэлектрика, практически во всех деталях, используется пластик достаточной толщины, чтобы надёжно защитить оператора сварочного аппарата от воздействия электрического тока.
4. Стоимость. Приобрести держатель для сварочного аппарата можно от 100 рублей, но качеством дешёвая модель, отличаться не будет. Брендовые экземпляры продаются за несколько сотен долларов, но для повседневной работы нет необходимости приобретать держаки по такой цене. Достаточно приобрести изделие в средней ценовой категории, чтобы обеспечить себя на длительное время качественным инструментом для сваривания металлов.

Видео:

Лучшие модели держаков

Чтобы приобрести держатель электродов для сварочного аппарата и не разочароваться в его качестве, следует выбирать модели, которые применяются сварщиками на протяжении длительного времени и не вызывают у них негативных эмоций.

Негативные отзывы чаще всего бывают о продукции китайского производства, но некачественная продукция может поступать на отечественный рынок и из других стран.

Чтобы не ошибиться при выборе держака рекомендуется приобретать следующие модели:

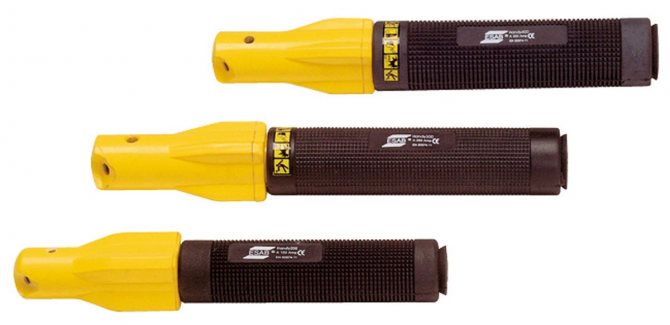

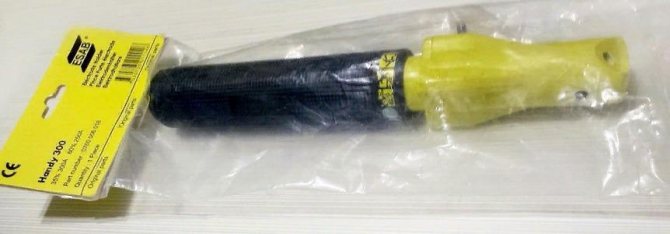

1. ESAB Handy 200 (200 А) — пользуется большим спросом у профессиональных сварщиков.

Деталь имеет высокие эксплуатационные характеристики, которые не снижаются в течение всего рекомендованного производителем срока. Произведено изделие в Швеции, поэтому можно рассчитывать на европейское качество.

Вес Handy 200 составляет 550 грамм, но учитывая хорошее изоляционное покрытие и качественный зажим, небольшое увеличение массы держака по сравнению с другими моделями вполне оправдано. Handy 200 представляет собой винтовой держатель, что позволяет выполнять сварочные работы качественно и безопасно.

При использовании устройства можно сваривать металл электродами диаметром от 2,0 до 4,0 мм. Стоимость изделия на российском рынке около 500 рублей.

Видео:

2. Сибртех 500А — недорогой, но качественный инструмент отечественного производства, который можно использовать до 500 А.

Держатель 500А Сибртех 91455 представляет собой устройство клещевого типа, в котором замена рабочего электрода может быть выполнена быстро.

Изделие имеет надёжную изоляцию из пластика, которая способна защитить оператора от воздействия электрического тока. Приобрести можно за 300 рублей.

Видео:

3. ESAB 500 — держак известной шведской фирмы, которая занимается выпуском высококачественной продукции уже более 100 лет. Держатель электродов esab можно применять для сварочных работ с током до 500 А.

Основным преимуществом изделий ESAB 500 является сверхмалый вес, который составляет всего 200 грамм. Стоимость изделия на российском рынке — около 3000 рублей.

4. Germany type 300 A — идеально подходит для выполнения сварки с током до 300 А и диаметром электрода 2 — 4 мм. Благодаря особой рифлёной конструкции ручки устройства, удаётся добиться надёжного удержания в руке. Модель отличается качественным пластиком изоляции и относительно небольшим весом.

Токоведущая часть обладает низким коэффициентом сопротивления и высокой устойчивостью к коррозии, благодаря использованию латуни в качестве основного материала. Зафиксировать электрод в устройстве можно в четырёх положениях, что делает выполнение сложной работы более комфортным и точным. Приобрести Germany 300 A можно всего за 300 рублей.

P.S. Если сварочные держаки для ручной дуговой сварки будут подобраны правильно, то соединение металлических конструкций будет комфортным.

Как выбрать держатель для сварки

Держатель электродов подбирается по типу наиболее часто выполняемых сварочных операций. При сравнении моделей обращают внимание на следующие характеристики:

• технические данные. Здесь имеет значение максимум по току. Нужно, чтобы он превышал паспортные возможности сварочника на 10%;
• диаметр устанавливаемых электродов;
• габариты и вес. При внушительном объеме ежедневно выполняемых работ эти параметры очень важны;
• тип подключения сварочного кабеля. Предпочтительнее резьбовое. Китайский вариант с обжимным соединением брать не рекомендуется;

Не стоит приобретать держак с запасом по мощности. Дольше он все равно не прослужит.

• условия для сварки. Материал корпуса должен выдержать низкую температуру и повышенную влажность, если предстоит работать на открытом пространстве;
• цена. Ценовой диапазон на электрододержатели достаточно большой. Для мелких, периодических работ можно выбрать дешевый вариант, удовлетворяющий предыдущим критериям. Все зависит от выполняемой задачи. Сварщикам-профессионалам нужно устройство подороже;
• рекомендуется держать в резерве недорогой держак на случай поломки основного в процессе наложения шва.

Продлить срок службы аксессуара поможет регулярный уход. Зажим следует каждый раз очищать от окалины и загрязнений. При контакте электрода с чистыми губками и шов получается более ровным и качественным.

Хорошо, когда у держателя предусмотрена быстрая смена электрода. Тогда несложно избавиться от огарка и заменить его новым стержнем.

Главные требования к держателям

Качество электрододержателя напрямую влияет на результат сварочных работ. Поэтому при выборе нужно учитывать следующие факторы:

1. Зажимная часть должна быть латунная.
2. Устройство должно быть легким, компактным и удобным в руке.
3. Качество изготовления зажимных губок.
4. Контакт с электродом должен быть плотным.
5. Предпочтение лучше отдавать средней ценовой категории.
6. У хорошего держателя удлиненная ручка с рифлениями, предотвращающими скольжение в руке.
7. Вид и состояние изоляции на рукоятке, от которой зависит безопасность сварщика.
8. Электроды должны надежно крепиться под разными углами.
9. В идеале держак выдерживает 6000 циклов установки и снятия.

Как использовать магнитную массу? И стоит ли покупать ее?

Время чтения: 2 минуты

Магнитная клемма, зажим-магнит, магнитный контакт сварочного кабеля У этого приспособления много названий. Но суть всегда одна: магнит позволяет быстро и надежно прикрепить его к массе и приступить к сварке.

Но что это такое? Какие есть плюсы и минусы у магнитной клеммы заземления? Как ею пользоваться и стоит ли вообще покупать? На эти, и некоторые другие вопросы вы найдете ответ в нашей статье.

Что это такое?

Магнитный контакт сварочного кабеля — это приспособление, которое монтируется на свариваемую поверхность (массу) с помощью активного магнитного поля. Приспособление необходимо для образования замкнутой электрической цепи. Без этого ручная дуговая сварка невозможна.

Магнитный зажим на массу очень популярен как среди начинающих, так и среди профессиональных сварщиков. Так же часто применяется магнитная масса для сварки своими руками в домашних условиях. Она быстро и надежно крепится на любую поверхность, даже изогнутую.

Достоинства и недостатки

Выше мы уже упомянули несколько достоинств магнитной клеммы. Но на них список не заканчивается. Магнитная клемма имеет простую конструкцию, поэтому она крайне долговечна и служит долгие годы. Проще говоря, это обычный магнит с отключаемым или постоянным магнитным полем. Нет ни пружин, ни других механических элементов, которые могут выйти из строя.

Магнитная клемма хорошо переносит перепады температур и напряжения. Она редко перегорает и позволяет работать с большинством типов металлов. Также, такой зажим на массу незаменим при сварке в труднодоступном месте. Даже если деталь будет изогнута, магнит все равно обеспечит надежное крепление за счет своей большой площади контакта.

Но, не обошлось и без недостатков. Так магнитная клемма не способна обеспечить надежное крепление на деталях небольшого размера. Например, на арматуре. Для сохранения активного магнитного поля приспособление нужно постоянно чистить. На его работу очень плохо влияет металлическая стружка.

Также для применения магнита необходима предварительная зачистка металла. Если прикрепить магнит на неочищенный металл, приспособление перестанет работать.

Не забывайте, что есть металлы, которые не магнитятся. Это большинство цветных металлов. С ними не получится использовать магнитную клемму.

Как пользоваться?

В применении магнитной клеммы нет ничего сложного. В большинстве моделей есть специальная ручка, провернув которую вы включите магнитное поле. По умолчанию магнит не будет крепиться к металлу.

Как улучшить клемму массы?

С этой проблемой сталкиваются, как правило, начинающие сварщики. Приобретается бюджетный инвертор ручной дуговой сварки для сварки дома: для забора, ворот, навеса и т.д. Такой инвертор, стоимостью 6-10 тыс. рублей и выше комплектуется прищепкой «Крокодил». Помимо прочих отрицательных сторон такой прищепки, о которых уже говорилось выше, она, вероятнее всего, имеет стальные губки, покрытые тонким слоем гальванической меди (чтобы создавалось впечатление, что они медные). Проверить медь это или сталь очень просто, нужно поднести магнит. Если магнитится – значит сталь. Обычно еще не магнитится пищевая нержавейка в ненагартованном состоянии, но это уже совершенно другая история (читайте статью «Как определить, какой металл»).

Чем грозят стальные губки? Будут греться – сталь гораздо худший проводник, чем медь или латунь. Чтобы это не произошло, вы можете переделать дешевую прищепку стоимостью 40-50 руб. (если, конечно, у вас в хозяйстве найдется немного меди или латуни, например, пластина или трубка, шина).

Что нужно сделать? Нужно открутить родные губки, которые держатся на болтах, и по ним, как по шаблону, сделать другие губки. Достаточно, чтобы они в сечении представляли собой русскую букву «П». Без особых усилий вы получите хороший контакт на некачественной прищепке!

Выбор или изготовление держака: советы и рекомендации

Более надежный и долговечный сварочный элемент, который позволяет удерживать электроды в процессе пайки, представляет собой держатель, имеющий резьбовую фиксацию. Он позволяет сделать выбор уровня наклона электрического катода под любым углом.

Держатель электродов конструкции В. Аникина.

Выбирают держатель, позволяющий фиксировать электроды с учетом сварочного тока, необходимого для работы оборудования. Задумав работу, связанную с выездом, следует тщательно продумать запасной вариант сварочного приспособления. Не следует экономить на данном приспособлении, если требуется производить профессиональную сварку при продолжительных нагрузках. Это позволит увеличить срок службы держака.

Если выбор остановлен на держателе аппарата, рассчитанном на 200 ампер, то при осуществлении сварки с помощью такого инвертора, работающего при силе тока, равном 300 ампер, данного приспособления окажется достаточно только на два дня. В процессе проведения сварочных работ появится характерный запах пластика, сгоревшего при нагреве электрододержателя и слабого контакта приспособления с электродом для сварки. Это приведет к обгоранию зажима держака, который затем выйдет из строя, став непригодным к дальнейшей эксплуатации.

При выборе держака следует учитывать его ампераж, который увеличивается по мере увеличения массы и размеров приспособления. Удобство работы можно обеспечить путем подбора держателя, если требуется сила тока, близкая по значению к рабочей силе тока сварочного инвертора. В продаже очень часто имеются держатели, соответствующие 200-500 А.

Обзор популярных моделей

Среди большого разнообразия моделей электрододержателей и брендов наибольшей популярностью у сварщиков пользуются следующие производители и марки.
Электрододержатель ЭД-40 «Корд» (Россия) работает по принципу клещей. Отличается возможностью установки электрода под несколькими углами и регулировкой усилия пружинного прижима. Работает с электродами диаметром до 6 мм в быту и на производстве.

Электрододержатель DE 2500 пружинного типа от компании ABICOR BINZE (Германия) эргономичен и надежен. Обеспечивает жесткую фиксацию электрода в четырех позициях. Варит током до 500 А. Современные изоляционные материалы ручки выдерживают большие нагрузки и надежно защищают от электротока.

Электрододержатели Esab

Электрододержатель Esab от лидера на рынке сварочного оборудования обеспечивает идеальный подвод тока и прочное закрепление электрода.
Преимущества устройства:

• эргономичное исполнение и современный дизайн;
• небольшие габариты без выступающих частей;
• им просто работать;
• максимальный контакт токопроводящих частей;
• благодаря конструкции рукоятки можно использовать длительное время;
• работает во всех пространственных положениях;
• для установки электродов предусмотрено два отверстия: под 45 и 90°;
• электробезопасность.

На рынке представлены следующие модели электрододержателей Esab:

• Esab 200, 400 и 500;
• Optimus;
• Eco Handy;
• Eco Confort;
• Prima.

Eco Handy 300

Электрододержатели Eco Handy 300 ЭСАБ предназначены для использования со всеми видами сварочного тока при выполнении наплавки и ручной дуговой сварки. Номинальный ток нагрузки – 300 А.

Мощный резьбовой стержень составляет основу зажима. Он изготавливается из латуни для наилучшей токопередачи. Контактные участки с антикоррозионным покрытием. Конструктивное исполнение и подбор материалов исключают подгорание контактов. Ручка из высокопрочного изолирующего материала обеспечивает безопасность. Для подключения сварочного кабеля сечением 50 мм² используется винтовое соединение.

Электрододержатель Esab Handy 300 отличается удобной и надежной эксплуатацией. Незаменим при сварке в труднодоступных местах, где пружинная фиксация неприемлема.

CONFOT 200 ESAB

Электрододержатели (electrode holder) Esab Confort 200 имеют рычажную конструкцию. Применяются для фиксации стержней, манипулирования при работе и токопередачи.
Устройство предназначено для работы с номинальной нагрузкой по току 200 А. Подходят для сварки и наплавки с использованием любого источника тока.

Державка имеет прочную конструкцию. Состоит из мощного рычажного механизма, плотно прижимающего электрод. Контактные поверхности защищены от коррозии. Материал исключает образование пригара и выгорания контактов.

Для подключения применяется сварочный кабель сечением 35 мм² и винтовой фиксатор. Для изготовления съемной ручки использован изолирующий пластик.

ESAB PRIMA

Электрододержатель зажимного типа Esab PRIMA 300 – это надежная установка электрода в любом положении, исключающая изгиб. Аксессуар применяется для режима ММА. Номинальная нагрузка по току – 300 А. Диаметр используемых расходников – 2,5–6 мм.

Головка держателя имеет литую, закрытую форму. Головка и рукоятка полностью изолированы. Для установки и замены стержня достаточно нажать ручку. Электрод оголенным концом вставить в отверстие и отпустить рукоятку. Может быть левое, правое или прямое положение стержня. Для подсоединения кабеля рукоятка свинчивается. Через нее пропускается шнур и заводится в держатель. Положение фиксируется винтом и медной пластиной.

СИБРТЕХ ЭД

Электрододержатель СИБРТЕХ ЭД-500 А предназначен для сварочных операций всех степеней сложности. Он прост в применении и крепко держит электрод. Устройство отличается прочностью и надежностью в работе.

Электрододержатель СИБРТЕХ ЭД – универсальный вариант для начинающих и профессионалов.

В держателе использован принцип прищепки. Установка и замена электрода происходит быстро, без дополнительных усилий. Корпус и рукоятка выполнены из ударопрочного пластика с изоляционными свойствами.

Держатель рассчитан на использование с электродами сечением 2–6 мм. Максимальный ток – 500 А. Жила подсоединяемого сварочного кабеля – 50–70 мм².

«Кедр»

Электрододержатель «Кедр» type 200A универсальный, прочный и удобный. Держатель жестко фиксирует и удерживает электрод в 4 положениях. Изоляционный материал овальной ручки выдерживает высокие нагрузки.

Номинальный ток сварки – 200 А.

Помимо универсальных устройств производятся специальные электрододержатели. Они позволяют варить сразу несколькими стержнями или трехфазной дугой.

Приглашаем пользователей к обсуждению темы: какой электрододержатель лучше и почему. Поделитесь личным опытом в комментариях.

выбор магнита для сварочного аппарата

Работая со сложными конструкциями, любой сварщик по достоинству оценит все преимущества магнитной массы. Это достаточно удобное приспособление, позволяющее закрепить его на свариваемых деталях без особых проблем.

В результате использования данной альтернативы стандартным «крокодилам» становится существенно комфортнее.

Особенности контакта

Магнитная масса для сварочных работ.

Как правило, комплектуется кабелем зажимного варианта. На первый взгляд может показаться, что использование подобных приспособлений очень удобно. Ведь они надежно крепятся к большинству изделий, особенно если речь идет про листовой металл.

Тем не менее нередко бывают ситуации, когда установка подобного типа зажима невозможно. Магнитный контакт – отличная замена привычным «крокодилам». Кроме того такое устройство можно без труда закрепить на любой поверхности.

Это устройство отличается рядом преимуществ:

• возможность легкого закрепления на поверхности свариваемого изделия;
• простая, практически вечная конструкция, вероятность поломки которой минимальна;
• данное приспособление не перегорает, так как выдерживает скачки напряжения;
• высокая надежность, обеспечиваемая большой площадью контакта.

К недостаткам можно отнести только неудобство подсоединения к маленьким изделиям, пруткам и арматуре.

Итог

Магнитная масса – полезное и простое устройство, делающее сварочную работу комфортнее.

Такой контакт является более надежным. Он выдерживает перепады напряжения, а благодаря своей простой конструкции более долговечен.

Рекомендации, как продлить жизнь зажиму типа «Крокодил»

Главная конструктивная особенность такой сварочной массы – пружина, обеспечивающаяся быстрое закрепление на металле. Она же является «ахилесовой пятой» приспособления.

Понимание принципа работы массы типа «крокодил» позволяет продлить ей время жизни и не угробить после двух-трех работ по сварке. О чем идет речь. На любом зажиме есть полоса (омедненная или латунная), которая передает контакт от одной прижимной губки к другой. Если не следить за ее состоянием и неправильно подключать массу к металлу, она может испортиться. Часто возникающая неисправность: контакт, который подходит с помощью провода к одной прижимной губке, может проскочить через пружину к другой. Как следствие, пружина начинает греться, что приводит к потере ее твердости и пружинящих свойств (в металлургии этот процесс называется отпуском), направленных на надежное крепление зажима на поверхности металлического изделия. Из-за этого масса разрушается быстрыми темпами. Для поддержания работоспособного состояния, нужно следить за состоянием полосы: она не должна касаться металла при подсоединении. Фото наглядно демонстрируют, что имеется ввиду.

Приобретите «крокодил» для профессиональной работы. Какие положительные стороны он, как правило, имеет:

• правильна конструкция (полоса утоплена так, что ее невозможно коснуться)
• качественные материалы,
• более мощная пружина;
• больший обхват (иногда он просто не заменим).

Берите с запасом на 400 -500А.

Стоит ли покупать?

Ответ на этот вопрос может дать лишь мастер, выполняющий работы. Для начинающего сварщика, который только начал профессиональную карьеру данное приспособление способно существенно облегчить жизнь.

Если специалист работает преимущественно с цветными металлами, магнитный зажим, скорее всего, не пригодится.

У опытных работников имеется набор разнообразных фиксаторов на все случаи жизни, включая и данный прибор.

Стоимость устройства достаточно велика. При наличии знаний в области электротехники можно попытаться сделать его самому. Технология и процесс изготовления будет рассмотрен ниже.

Магнитная масса для сварки. Плюсы и минусы

Как и всего на свете у этого устройства существуют как положительные стороны, так и отрицательные. Рассмотрим плюсы и минусы магнитной массы для сварки. Некоторые пункты ниже будут иметь смысл только в сравнении с прищепкой.

Секундочку внимание! Задавались хоть раз вопросом — почему стреляет сварочный полуавтомат? Мы ответили на этот вопрос одному из наших коллег…

Плюсы:

• Простота в эксплуатации
• Возможность использовать в тех местах, где не к чему прицепить прищепку
• Надежность зацепа — отвлекаться не придется, масса мертво фиксируется на поверхности
• Неограниченный срок использования
• При надежной фиксации масса не греется

Минусы:

• Постоянное загрязнение магнитной поверхности металлической стружкой и окалиной. Требует регулярной отчистки металлической щеткой.
• Необходимость предварительной отчистки места стыковки массы с металлом для плотного крепления и исключения возможности нагрева массы.
• Магнитное поле. В непосредственной близости к магнитной массе невозможно качественно выполнить сварку. Все дело в магнитных полях, которые то и дело приводят в движение сварочную дугу…
• Серьезный недостаток заключается в том, что полноценно использовать магнитную массу невозможно при работе с цветными металлами. Сами понимаете по какой причине. Использовать конечно возможно, но если просто положить массу на поверхность сварки.

Как видите имеются и плюсы и минусы. Но это нормально! Многие найдут для себя весомые положительные стороны, которые перекроют отрицательные.

Магнитная клемма для сварки своими руками

Преимущество использования магнитной клеммы сварщики могут оценить по достоинству, работая со сложными конструкциями, где обычный «крокодил» просто негде зацепить. А здесь кинул массу на поверхность обрабатываемого металла — и производишь сварочные работы.

Купить ее можно в любом магазине сварочной техники, однако будет ли она соответствовать вашим потребностям и быть настолько же надежной, как клемма, изготовленная самостоятельно? Все как-то держаки-трезубцы придумывают, некоторые делают в гараже «крокодилы», а вот магнитные массы мало кто берется изобретать… В общем, сделайте и будет чем похвастать перед друзьями -сварщиками!

• Сама клемма вырезается из листового металла 2мм и 0,5мм, а магнит взят из нерабочего динамика, также здесь применяется сегмент горячекатаного уголка 20х20х3мм в качестве прижимной пластины кабеля. Все остальные компоненты: винты,шайбы,гайки — стандартные.
• Подключение можно осуществить на кабель массы сварочного аппарата, заменив стандартный «крокодил», а можно отдельно укомплектовать данный тип массы байонетным соединителем и кабелем сечением 1х16мм.
