Как правильно выбрать реле давления воды для насоса + регулировка и настройка

Реле давления воды для насоса: принцип работы, правильная регулировка, пошаговая инструкция по монтажу, преимущества и недостатки, советы по выбору.

Если в загородных владениях нет централизованного водопровода, не обойтись без оборудования автономной системы подачи жидкости из скважины или колодца. При этом необходимым звеном конструкции является насос. Режим функционирования этого устройства определяет многое. В свою очередь, функциональные возможности водонапорной станции зависят от реле давления воды для насоса, которое ответственно за управление ее работой.

Что такое реле давления воды?

Реле давления воды – это датчик для системы водоснабжения, который автоматически включает и выключает насос или насосною станцию при изменении давления воды. Реле имеет верхний и нижний пороги срабатывания.

UNIPUMP PM/5

Реле давления PM/5 — устройство, управляющее включением–выключением насоса при достижении в водопроводной сети определенного, заранее установленного давления.

Реле давления РМ/5 предназначено для управления включением–выключением любых однофазных (230 В) насосов мощностью до 1,5 кВт.

Реле включает насос, когда давление падает ниже давления включения и выключает насос, когда давление в системе превышает давление выключения.

Технические характеристики:

• напряжение сети — 230 В, 50 Гц;
• максимальная мощность — 1500 Вт;
• максимальный коммутируемый ток — 12A;
• максимальное рабочее давление — 5 бар;
• диапазон регулирования давления включения — 1 — 2.5 бар;
• диапазон регулирования давления выключения — 1.8 — 4.5 бар;
• присоединительный размер 1/4″ (наружная или внутренняя резьба).

С руководством по эксплуатации вы можете ознакомиться здесь.

UNIPUMP PM/5-3W — реле давления со встроенным манометром

Реле давления со встроенным манометром UNIPUMP PM/5-3W — оригинальное устройство, соединяющее реле давления РМ/5, пятивыводной штуцер и манометр.

Устройство облегчает процесс монтажа автоматических насосных станций водоснабжения.

Технические характеристики:

• напряжение сети — 230 В, 50 Гц;
• максимальная мощность — 1500 Вт;
• максимальный коммутируемый ток — 12A;
• максимальное рабочее давление — 5 бар;
• диапазон регулирования давления включения — 1 — 2.5 бар;
• диапазон регулирования давления выключения — 1.8 — 4.5 бар;
• гидравлическое соединение – 1” нр х 1” вр х 1” вр.

С руководством по эксплуатации вы можете ознакомиться здесь.

Возможные неисправности прибора

Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи мастера-ремонтника.

Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.

Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.

Насосные агрегаты

Многие частные хозяйства не подключены к центральной водопроводной магистрали. Выходом из положения может стать размещение емкости, периодически наполняемой водой, однако такой способ не позволит обеспечить комфортное проживание. Оптимальным способом решения проблемы обеспечения жилища питьевой и хозяйственной водой становится бурение скважины или установка колодца.

Установив у источника воды (или в нем самом) насос, есть возможность организовать поступление жидкости в постройки или использование ее для полива сада. При этом долговечность и надежность автономной системы снабжения водой в значительной мере зависят от используемого оборудования.

Производители предлагают немало видов насосного оборудования, которое относится к погружному (целиком или частично опускаются в жидкость) или наземному типу. Они могут работать как от электрической сети, так и от жидкого топлива (выпускаются бензиновая и дизельная техника). В зависимости от назначения используются водяные (для скважин или колодцев), фекальные или дренажные модели устройств. Конструктив оборудования также может быть различным.

Сам насос по праву можно назвать главной движущей силой водопроводной системы. А ее мозгом является реле давления.

Необходимость установки реле

Комплектация насосных станций, предлагаемых сегодня потребителю, включает блок автоматики, основным узлом которого считается реле давления. Без него нормальное функционирование всей системы невозможно. Те же, кто обладает определенными знаниями и навыками прокладки водопровода, могут оснастить систему автоматикой своими руками. Режимы работы насосного оборудования имеют большое значение. От этого зависят:

• потребление электричества;
• поддержание постоянного давления в трубах;
• долговечность всего оборудования.

Стандартная схема организации индивидуального водоснабжения предусматривает функционирование блока автоматики в паре с мембранным блоком — гидроаккумулятором.

• компенсации гидроударов, способных вывести из строя узлы оборудования, снабжающего водой;
• создания давления в системе и резервного количества жидкости, требуемого для нивелирования пиков ее потребления.

Предназначение реле — чередование работы насоса и гидроаккумулятора. Оно производит соединение или разъединение контактов электрического привода, когда давление доходит до пороговых значений. Использование реле помогает ограничить количество запусков электромотора, что продлевает ресурс всего достаточно дорогостоящего оборудования и значительно снижает энергопотребление.

Закрепляется реле, которое выглядит как миниатюрная коробка, на выходном патрубке. Оно работает так: при падении в системе давления ниже определенного уровня включается водозабор, а после того, как по мере заполнения резервуара гидроаккумулятора давление достигнет установленного значения, привод насоса отключается. Запаса жидкости в емкости хватает для того, чтобы умыться, а также налить стакан воды. При этом нет нужды каждый раз включать насосный агрегат.

Калькулятор расчета объема гидроаккумулятора

Перейти к расчётам

Калькулятор расчета напора скважинного насоса для системы с прямой подачей воды

Перейти к расчётам

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

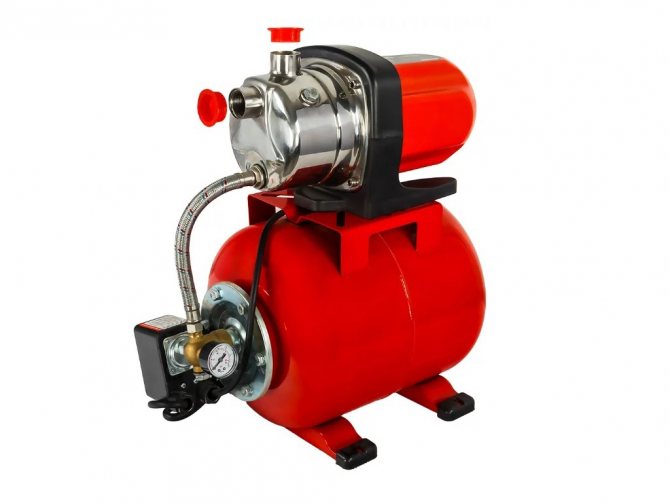

ТОП-8 поверхностных насосных станций

Какую бы вы выбрали насосную станцию или посоветовали?

Принять участие в опросе

Типы приборов

Производители предлагают различные варианты устройств, которые относятся к электромеханическому или электронному виду. Они могут входить в комплектацию насосного агрегата или этот элемент можно установить самостоятельно.

Важно! Стоимость электронных приборов может превышать цену механических аналогов в пять раз и более.

Электромеханическое реле

Устройства этого типа давно и успешно применяются при монтаже систем водоснабжения. Несмотря на простоту конструкции, они зарекомендовали себя надежностью и удобством в использовании.

Цены на реле давления воды для насоса

реле давления воды для насоса

Работа механического прибора основана на замыкании и разъединении контактов из-за изменения положения гибкой мембраны, находящейся внутри изделия. Она сопряжена с двумя пружинными элементами, откликающиеся на ее позицию. Одна пружина (более габаритная) установлена на максимум давления, другая — на дельту между верхним и нижним границами.

При достижении давлением минимума пластина ослабевает, контакты оказываются замкнутыми и электропривод насосного оборудования начинает работу. Если давление доходит до высшего порогового показателя, разъединяется контакт под пружиной и двигатель выключается. Упругость пружин меняется посредством регулирующих гаек. Чтобы установить срабатывание реле при более высоком значении давления, их затягивают. Ослабление приводит к уменьшению параметра.

Электронный прибор

Для управления функционированием реле в моделях этого типа используются электронные датчики, которые измеряют напор при помощи пьезорезистивного эффекта.

Электронные устройства оснащаются различными дополнительными опциями, например, возможностью плавного пуска или отключения работы станции в аварийной ситуации. Они проще настраиваются, пороговые значения давления выставляются более точно. Стоит отметить, что для бытового использования высокая точность срабатывания обычно не требуется.

Чаще всего электронные модели комплектуются собственным гидробаком небольшого объема, что позволяет дополнительно защитить систему от гидроудара. Изделия характеризуются высокой надежностью и долговечностью, но довольно капризны к качеству перекачиваемой жидкости. Поэтому для защиты реле требуется устанавливать фильтрующие элементы.

Важно! При настройке реле, имеющего пьезорезистивным датчик, не требуется проводить вскрытие коробки. Вся процедура производится при помощи кнопок, расположенных на лицевой панели.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт , отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Как выбрать нужное устройство

Рассматривая возможные варианты приборов, перед приобретением необходимо сделать акцент на целом ряде аспектов. Чтобы не было проблем с установкой и эксплуатацией изделия, важно изучить:

• рабочее давление;
• настройки пороговых значений давления производителя;
• показатели рабочего тока;
• напряжение питания;
• условия применения (есть приборы, не работающие при температурах ниже +5 градусов и влажности, превышающей 70%);
• пыле- и влагозащищенность;
• характеристики резьбы;
• вес и габариты изделия.

Имеющаяся в конструкции защита от «сухого хода» позволяет не допустить поломки насоса, если по каким-то причинам вода в него не закачивается. Такое устройство отключит агрегат при прекращении поступления жидкости, не допуская перегрева мотора.

Важный нюанс, влияющий на выбор модели — ее стоимость. Она зависит от многих факторов: производителя, вида устройства, его параметров, наличия дополнительных функций.

Таблица. Сравнение характеристик некоторых пользующихся популярностью изделий.

Стоимость реле колеблется в широком диапазоне: 6…200 долл. США.
