Подключение реле давления для компрессора: устройство, маркировка, и регулировка

Схемы подключения прессостата к компрессору

Подключение реле, контролирующего степень сжатия воздуха, можно разделить на 2 части: электрическое подключение реле к агрегату и подсоединение реле к компрессору через соединительные фланцы. В зависимости от того, какой двигатель установлен в компрессоре, на 220 В или на 380 В, существуют разные схемы подключения прессостата. Руководствуюсь этими схемами, при условии наличия определённых знаний в электротехнике, можно подключить данное реле своими руками.

Подключение реле к сети 380 В

Чтобы подключить автоматику к компрессору, работающему от сети 380 В, используют магнитный пускатель. Ниже приведена схема подключения автоматики к трем фазам.

На схеме автоматический выключатель обозначен буквами “АВ”, а магнитный пускатель – “КМ”. Из данной схемы можно понять, что реле настроено на давление включения 3 атм. и отключения – 10 атм.

Подключение прессостата к сети 220 В

К однофазной сети реле подключается по схемам, приведенным далее.

На данных схемах указаны различные модели прессостатов серии РДК, которые можно таким способом подключить к электрической части компрессора.

Совет! Под крышкой прессотата находятся 2 ряда клемм. Обычно возле них есть надпись “Motor” или “Line”, которые, соответственно, обозначают контакты для подключения двигателя и электрической сети.

Подсоединение прессостата к агрегату

Подключить реле давления к компрессору довольно просто.

1. Накрутите на патрубок ресивера прессостат, использовав его центральное отверстие с резьбой. Для лучшей герметизации резьбы рекомендуется использовать фум-ленту или жидкий герметик. Также реле может подсоединяться к ресиверу через редуктор.
2. Подсоедините к самому маленькому выходу из реле, если он имеется, разгрузочный клапан.
3. К остальным выходам из реле можно подключить либо манометр, либо предохранительный клапан сброса. Последний устанавливается в обязательном порядке. Если же манометр не требуется, то свободный выход прессостата необходимо заглушить металлической пробкой.
4. Далее, к контактам датчика подсоединяются провода от электросети и от двигателя.

После того, как полное подключение прессостата будет завершено, необходимо настроить его на правильную работу.

Типы давления в компрессоре

В зависимости от степени сдавливания газа и максимально достигаемого значения этого параметра есть следующие виды устройств:

• вакуумные аппараты — используются для откачки воздуха;
• аппараты низкого давления (с показателем до 1,5 Мпа) — используются в комплектах профессионального пневмонического оборудования, бытовой пневматики и уборочной техники;
• агрегаты средней степени сжатия (свыше 1.5 Мпа до 10 Мпа) — используются в добывающих отраслях промышленности, в холодильных установках промышленного назначения, кондиционерах, холодильниках, в автоматизированных пусковых системах и устройствах, а также других отраслях деятельности;
• установки высокой степени повышения давления (свыше 10 до 100 Мпа) – такая техника оборудуется автоматикой, регулирующей степень сжатия, и используются во многих отраслях;
• аппараты сверхвысокого давления (от 100 Мпа) — используются в металлургии и других крупных промышленных производствах.

Устройство

Все компоненты прессостата для компрессора собраны в компактном узле, прикрытым пластиковым или металлическим корпусом. В состав изделия входит:

• Входной и выходной патрубки.
• Чувствительный элемент- пружина и мембрана.
• Шток. Соединен с мембраной и размещен внутри витков пружины.
• Контактная группа.
• Регулировочные винты.
• Разгрузочный и предохранительный клапан.
• Механический выключатель.

Упругость пружины, а, следовательно, и чувствительность датчика, зависит от температуры окружающего воздуха, большинство устройств предназначены для работы в диапазоне температур от -5 до +70 °С.

Узел разгрузки предназначен для выпуска воздуха из цилиндров компрессора после его остановки. Благодаря этому:

• облегчается его последующий запуск;
• снижается износ деталей поршневой группы;
• продлевается срок службы всего агрегата.

При срабатывании клапана разгрузки в тишине, наступившей после остановки компрессора, отчетливо слышен резкий характерный звук.

Механический выключатель служит для первичного запуска и окончательной остановки компрессора. У него две позиции: «Включено» и «Выключено». «Включено» активирует системы автоматической работы. Он передает прессостату дальнейшее управление компрессором. Положение «Отключено» предотвращает самопроизвольный пуск мотора при падении напора в ресивере ниже установленного значения.

Дополнительной защитой электродвигателя компрессора может служить тепловое реле. Его включают в блок автоматики, оно отключает обмотки мотора от питающего напряжения в случае возрастания силы тока, свидетельствующего о перегрузке двигателя.

Настройка воздушного компрессора сводится к установке рабочего давления регулировочным винтом. На регуляторе давления нанесены значения. Более точно давление можно контролировать по манометру.

Принцип функционирования

Реле давления для компрессора осуществляет управление поршневой установкой, поддерживает внутри ресивера оптимальные показатели давления. Иногда можно найти такой узел на винтовых приборах — он будет отвечать за выполнение сжатия воздушных масс, их правильную подачу.

С учетом силы пресса пневмоавтоматики прибор оказывает воздействие на линию под напряжением. Недостаток давления запускает мотор, в момент достижения заданных показателей — отключает его. Речь идет о стандартной схеме работы, которая предполагает подключение к сети замкнутого контура.

Роль воздушного прессостата

В конструкционной схеме эжектора предусмотрен заполненный воздухом баллон с заданным давлением. Понижение показателей требует включить мотор, восстановить уровень. При обратной описанной ситуации будет зафиксирован избыток. Подача воздуха приостановится, иначе емкость лопнет. За управление этими процессами отвечает прессостат.

Как срабатывают пружины жесткости

Существуют модификации с иным рабочим алгоритмом. Добиваясь минимальных значений в компрессионной схеме, прессостат отключает электрический мотор, при максимальных — активизирует его. То есть, система срабатывает только в разомкнутом контуре устройства.

В роли главного рабочего узла выступают пружины с разной жесткостью. Они воспроизводят стандартную реакцию на колебательные движения внутри узла. В ходе работы системы будут соизмерены показатели, которые получаются при сжатии-растяжении пружин, то есть изменении их размеров, форм. За изменениями следит спираль, оснащенная релейным блоком. Она отключает либо подключает линии электропитания в случае необходимости.

Регуляционное влияние в пружинных блоках не предусмотрено, основное воздействие идет на мотор. Пользователь может выставлять оптимальные для себя пиковые значения, по мере достижения максимума срабатывает пружинный механизм.

Технические параметры

Технические параметры контрольного прибора рассчитаны на визуализацию показателей максимального и минимального давления газа, а также расхода рабочей среды. Наибольшее значение на входе/выходе для сжиженной среды составляет 250 атм., для сжиженного топлива — 25 атм. На выходе показатель варьируется пределами 1−16 атм.
В конструкции электрический регулятор напора газа 220 В содержит чувствительный механизм, способный сравнить сигнал от задатчика с текущим значением, преобразует командный импульс в механическую работу для перемещения подвижной пластины в нейтральное положение. В случае превышения переключающего усилия, чувствительный элемент, или пилот, передает команду выключаться на датчики.

Пилотный регулятор бывает астатическим, статическим, изодромным.

Астатический

В процессе эксплуатации реле астатического типа испытывает два вида нагрузки: активную (действующую) и пассивную (противодействующую). Подсоединить прибор с чувствительной мембраной рекомендуется к оборудованию для отбора газа из центрального трубопровода. Устройство данного вида юстирует давление среды системы по заданным показателям независимо от степени рабочей нагрузки на регулирующий элемент.

Статический

В набор конструкции статического реле напора включены стабилизаторы процесса, обеспечивающие противодействие трению и люфту на сочленениях системы. Статические устройства формируют равновесные показатели, отличающиеся от допустимых значений номинальной нагрузки. Включение процесса управления осуществляется действующей силой по затухающей амплитуде.

Изодромный

Автоматическое включение изодромного промышленного реле производится при отклонении давления от заданного значения. Пилотный орган 380 V реагирует на реальные показатели манометра, отличающиеся от допустимой нормы. Для разгрузки напора регулирующий элемент самостоятельно снижает показатели до оптимального рабочего параметра.

Как сделать реле своими силами

Новое реле стоит от 300 рублей (цена зависит от производителя, качества, рабочих параметров). При желании можно сделать элемент своими силами. Обычно за основу берут исправное реле, снятое с обычного бытового холодильника. Оптимальный выбор — устройства с обратной последовательностью срабатывания. Реле включается в работу по мере роста температуры внутри холодильного шкафа, отключается, когда значения падают.

Сконструировать реле своими руками можно по такой схеме:

1. Выставить расположение контактов, используя прозвон цепи.
2. Доработать область соединения реле с компрессором, присоединив патрубок с манометром к клапанному механизму, а контакты — к клеммным элементам внутри цепи двигателя.
3. Найти под крышкой винт для регулировки. Включить компрессор, соблюдая правильную последовательность вращений и одновременно контролируя цифры на манометре.
4. Установить нижнее положение, начать перемещать шток кнопки с лицевой части.
5. Вернуть крышку обратно, выполнить регулировку вслепую.

В целях повышения общей безопасности устройства во время эксплуатации интервалы регулировки давлений выставляют на отметках 1–6 атмосфер. В случае использования приборов с укрепленными сильфонами предельные значения возрастают до отметки в 10 атмосфер, и этого в большинстве случаев достаточно.

Источники

• https://stankiexpert.ru/tehnologicheskaya-osnastka/zapchasti/rele-davleniya-dlya-kompressora.html
• https://osensorax.ru/davleniye/rele-davleniya-dlya-kompressora
• https://sovet-ingenera.com/elektrika/rele/rele-davleniya-dlya-kompressora.html
• https://Tehno.expert/holodilnik/shema-podklyucheniya-kompressora.html
• https://www.s-compressor.ru/spares-pressure-switches
• https://proinstrumentinfo.ru/rele-davleniya-dlya-kompressora-220-v-380-v-shema-ustrojstvo-nastrojka/
• https://make-a-choice.ru/shema-podklyucheniya-kompressora-holodilnika/
• https://tokar.guru/stanki-i-oborudovanie/kompressory/izgotovlenie-rele-davleniya-vozduha-dlya-kompressora.html

Вам может быть интересно

код: 8091

368RUBВ сравнениеВ наличииВ наличии

Присоединительная резьба: 1/4″ Рабочее давление, бар: 0,5-9,5 Рабочая температура, °C: 5-60 Масса, кг: 0,3

код: 17726

673RUBВ сравнение 1 490RUBВ сравнение

Максимальное давление, бар: 10 Рабочая температура, °C: +5…+60 Пропускная способность, л/мин: 6000 Габариты, мм: 205 x 80 x 80 Масса, кг: 0,84

код: 418

1 435RUBВ сравнение

Пропускная способность, л/мин: 1000 (при 6 бар) Давление, бар: 16 Масса, кг: 0,37 Резьба, дюйм: 1/8

код: 421

1 435RUBВ сравнение

Пропускная способность, л/мин: 1600 (при 6 бар) Давление, бар: 16 Масса, кг: 0,37 Резьба, дюйм: 1/4

код: 422

1 435RUBВ сравнение

Пропускная способность, л/мин: 1800 (при 6 бар) Давление, бар: 16 Масса, кг: 0,37 Резьба, дюйм: 3/8

код: 7641

1 621RUBВ сравнение

Размер: 4 Серия: MS Фиксатор привода: Поворотная рукоятка с фиксацией с принадлежностями, блокируемый Функция контроллера: Постоянная выходного давления со вторичным сбросом с обратным протоком Положение при сборке: Любое

код: 15438 Регулятор давления AMT R‑1/2 MIDI 2 260RUB с НДС В корзину Купить в 1 кликВ сравнение

Пропускная способность (л/мин): 4000 Присоединительная резьба (дюйм): 1/2″ Максимальное рабочее давление (бар): 16 Диапазон регулировки: 0-12 бар

код: 17447 Регулятор давления Festo MS6‑LRB‑1/2‑D7‑AS 2 508RUB с НДС В корзину Купить в 1 кликВ сравнение

Размер: 6 Серия: MS Фиксатор привода: Поворотная рукоятка с фиксацией с принадлежностями, блокируемый Функция контроллера: Постоянная выходного давления с компенсацией начального давления со вторичным сбросом Положение при сборке: Любое

код: 7643 Регулятор давления Festo LR‑1/4‑DB‑7‑MINI 2 995RUB с НДС В корзину Купить в 1 кликВ сравнение

Размер: Mini Серия: DB Фиксатор привода: Поворотная рукоятка с фиксацией Функция контроллера: Со вторичным сбросом с обратным протоком Положение при сборке: Любое

код: 13681 Регулятор давления RD‑001 с манометром 0‑12 бар (внутренняя резьба 1/4″) Fubag 4 290RUB с НДС В корзину Купить в 1 кликВ сравнениекод: 16080 Регулятор давления Festo LR‑1/4‑D‑7‑I‑MINI 5 027RUB с НДС В корзину Купить в 1 кликВ сравнение

Размер: Mini Серия: D Фиксатор привода: Поворотная рукоятка с фиксацией Функция контроллера: Со вторичным сбросом с обратным протоком, с компенсацией начального давления Положение при сборке: Любое

код: 7645 Регулятор давления Festo LR‑1/2‑D‑MIDI 5 848RUB с НДС В корзину Купить в 1 кликВ сравнение

Размер: Midi Серия: D Фиксатор привода: Поворотная рукоятка с фиксацией Функция контроллера: Постоянная выходного давления с компенсацией начального давления со вторичным сбросом Положение при сборке: Любое

код: 434 Реле давления FBANG 800RUB с НДС В корзину Купить в 1 кликВ сравнение

Регулировка давления: 4 — 11 Сеть: 220 В Мощность двигателя, кВт: 2.2 Ток, А: 20 Присоединение: 4 x 1/4″

код: 435 Реле давления VDE 1 100RUB с НДС В корзину Купить в 1 кликВ сравнение

Регулировка давления: 4 — 40 Сеть: 380 В Мощность двигателя, кВт: 7.5 Ток, А: 20 Присоединение: 1 x 1/2″, 3 x ¼»

код: 431 Реле давления MDR 3/11, 10А (3‑4 кВт) 4 500RUB с НДС В корзину Купить в 1 кликВ сравнение

Артикул: MDR 3/11 R3/10 GDA AAAA 090A110 CHI IXX Регулировка давления: 4 — 11 Сеть: 380 В Мощность двигателя, кВт: 4 Ток, А: 6,0-10,0

Использование воздушного пневматического реле позволяет автоматизировать заполнение рессивера компрессора сжатым газом. Оператору оборудования с прессостатом не нужно мониторить процесс, пытаясь зафиксировать предельные параметры. В итоге предотвращается поломка двигателя. Существенные результаты, не правда ли?

Если планируете приобрести реле давления для компрессора, то вы попали по адресу. Именно у нас вы найдете обширный объем крайне полезной информации о принципах работы устройства, его комплектации и способах подключения.

Мы детально описали существующие виды пневматического реле. Привели варианты подсоединения к бытовой и промышленной сети с предельно понятными схемами. Разобрали типичные поломки и способы их предупреждения. Представленные нами сведения и полезные советы дополнены графическими, фото и видео-приложениями.

Схема подключения

Схема подключения реле давления зависит от типа электромотора. Однофазные управляются реле, рассчитанными на 220 В с двумя контактными группами. Для трехфазных электродвигателей ставят прибор на 380 В, с тремя контактными группами, подключающими каждая свою фазу. Использование однофазных коммутаторов для трехфазных нагрузок недопустимо, поскольку одна из фаз остается постоянно подключена к обмотке.

Фланцевые соединений

Ряд производителей устанавливают на свои изделия дополнительные фланцевые разъемы. Чаще всего их два или три, типоразмер- ¼ “. Через них подключают такие узлы, как предохранительный клапан, манометр и т. п.

Установка реле давления

Для монтажа необходимо выполнить следующие операции:

• Присоединить реле к патрубку ресивера.
• Подключить манометр, предохранительный и разгрузочный клапаны через фланцевые разъемы.
• В оставшиеся незанятыми разъемы поставить заглушки.
• Подключать провода от двигателя к электрическому разъему устройства.
• Провести регулировку.

Последний пункт следует рассмотреть подробнее.

Регулировка реле

Важно! Регулировка проводится при заполненном минимум на 2/3 резервуаре и отключенном питании. Изготовитель поставляет проверенные и отрегулированные на стандартные значения приборы.Если же параметры данного компрессора или особенности устройств –потребителей требую настроить реле на другие значения, следует проделать следующее:

Изготовитель поставляет проверенные и отрегулированные на стандартные значения приборы.Если же параметры данного компрессора или особенности устройств –потребителей требую настроить реле на другие значения, следует проделать следующее:

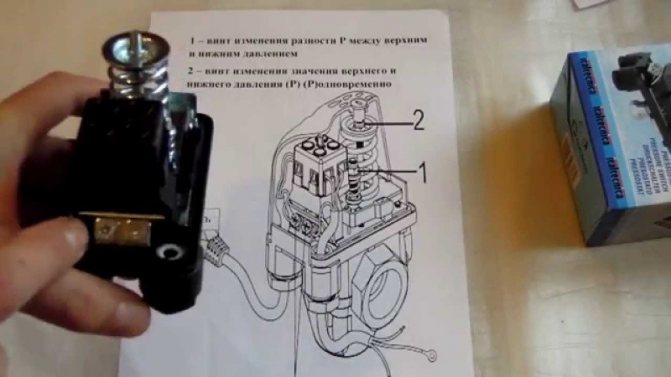

• Снять кожух устройства.
• Станут видны две головки под гаечный ключ.
• Большая управляет давлением отключения и обозначена литерой Р (Pressure).
• Малая управляет разницей давлений, при которой включится мотор. Ее обозначают литерами ΔP.
• Стрелки показывают направление кручения для повышения значений (+) и для снижения (-).
• Контролируя давление по манометру, выставить необходимые значения.

Далее следует собрать устройство в обратном порядке. Компрессор готов к работе.

Источник

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Установка реле и вспомогательных элементов

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование.

В основном это трехходовые детали, с диаметром ¼ дюйма.

Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

1. Посредством основного отверстия выхода прибор подсоединяется к компрессору.
2. К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
3. Каналы, что не используются для соединения, обязательно закрываются заглушками.
4. Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением

Во-вторых, подача электричества к двигателю должна быть прекращена

Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена.

Виды прессостатов

Типов исполнения блока для автоматики компрессора два:

• Механизм отключает электрический мотор при превышении заданных пределов уровня давления в пневматической сети. Это нормально разомкнутые модификации.
• В обратных моделях механизм включает устройство двигателя при падении давления ниже минимально допустимого значения. Речь о нормально замкнутых устройствах.

Реле давления воздуха для компрессора всегда имеет заданную производителем разницу между пороговыми показателями. При желании выполняют ручную настройку.

Комплектация автоматических блоков и вопросы безопасности

Конструктивно реле давления для компрессора имеет вид компактного блока с приемными патрубками, мембраной, воспринимающим пружинным элементам. Есть также обязательные подузлы — переключатель (механика), клапан разгрузки. Узел прессостата, работающий на восприятие, содержит пружинный блок, для его сжатия применяют винт. Заводские настройки — давление в диапазоне 4–6 атмосфер. Соответствующая информация указана в руководстве по эксплуатации.

Бюджетные реле перепада давления воздуха редко комплектуются автоматикой, в премиальных решениях она есть. Место установки — ресивер. При долговременном функционировании нужен прессостат, он предотвратит перегрев рабочих узлов. Жесткость, гибкость, эластичность пружинных элементов зависят от температурных параметров среды. Промышленные устройства проектируют таким образом, чтобы они давали стойкие и стабильные эксплуатационные значения в температурном диапазоне -5–+80 ºC.

Мембрану присоединяют к выключателю. При передвижении она будет корректировать работу прессостата.

Зачем нужен клапан разгрузки

Разгрузочный узел присоединен к магистрали подвода воздуха. Это позволяет выпускать из отсеков поршня избыточное давление. Параллельно осуществляется разгрузка выдвигающихся компрессорных узлов от приложения излишних усилий.

Элемент разгрузки находится между обратным эжекторным клапаном, компрессионным блоком. Когда привод останавливается, будет активизирован разгрузочный отдел. Через него стравливают избыточное давление из отсека поршня. Далее во время старта, ускорения работы электрического мотора будет создан натиск, который перекрывает клапанный механизм. Это предотвращает перегрузки привода, облегчает процесс запуска прибора в отключенном режиме.

Разгрузочная система может содержать интервалы включений по времени. Механизм будет открыт после запуска мотора. Для максимального кручения двигателя хватает основных диапазонов. Механический выключатель отвечает за старт, а также приостановку выполнения основных функций. Позиций две — включить и выключить. Режим включения активизирует приводный механизм, компрессор начинает работать по предварительно запрограммированной схеме. Вторая программа предотвращает несанкционированные включения при низких параметрах давления.

Клапан предохранения

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов, входящих в состав схемы управления. Речь о моторе, поршневом узле. Безопасность промустановок должна быть достаточной. Для этого регулятор оснащают предохранительным клапаном, что дает гарантию защиты работы системы даже при некорректном срабатывании реле.

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов системы управления. Безопасность промышленных конструкций должна быть на очень высоком уровне. Для ее повышения компрессорный регулятор комплектуют клапаном предохранения.

В нештатных случаях, когда показатель давления системы превышает установленные границы, телепрессостат срабатывать перестает, происходит подключение предохранительного узла, отвечающего за сброс воздушных масс. Аналогично срабатывают клапаны предохранения систем отопления. Дополнительно можно применять тепловое реле. Оно будет отслеживать силу подачи тока и своевременно отключать сеть по мере достижения предельных параметров. Для предотвращения выгорания обмотки двигателя выключают питание. Номинальные параметры задают с применением специального регулятора.

2.5.5. Системы контроля

Все компрессоры оборудованы определенного рода аппаратурой контроля с целью защиты компрессора и предотвращения непроизводительного простоя. Для определения текущего состояния компрессорной установки используются датчики. Информация, поступающая от датчиков, обрабатывается системой контроля, которая подает сигнал например на исполнительный механизм. Датчики температуры или давления часто состоят из воспринимающего элемента и преобразователя сигнала. Воспринимающий элемент (сенсор) определяет измеряемую величину. Преобразователь конвертирует выходной сигнал сенсора в электрический сигнал, пригодный для дальнейшей обработки системой управления.

2.5.5.1. Измерение температуры.

Для измерения температуры обычно используется резистивный терморезистор. В качестве преобразователя используется металлический резистор, сопротивление которого изменяется с ростом температуры. Изменение сопротивления измеряется и преобразуется в сигнал величиной 4–20 мА. Наиболее распространенным резистивным термометром является Pt100. Номинальное сопротивление при 0° С равно 100 Ом. Термистор представляет собой полупроводник, сопротивление которого меняется с изменением температуры. Его можно использовать в качестве устройства управления по температуре, например, в электродвигателе. Чаще всего используются терморезисторы с положительным температурным коэффициентом (ПТК). Сопротивление терморезистора с ПТК незначительно изменяется с повышением температуры вплоть до особой точки, в которой сопротивление растет скачком. Термистор подключается к контроллеру, который воспринимает этот «скачок сопротивления» и выдает сигнал, например на остановку двигателя.

2.5.5.2. Измерение давления.

Для измерения давления используется воспринимающий давление объект, например мембрана. Затем механический сигнал от мембраны преобразуется в электрический сигнал величиной 4—20 мА или 0—5 В. Преобразование механического сигнала в электрический может происходить в различных измерительных системах. В емкостной системе давление передается на мембрану. Положение измерительной мембраны воспринимается обкладкой конденсатора и конвертируется преобразователем в пропорциональные давлению постоянное напряжение или постоянный ток. Резистивная измерительная система представляет собой тензодатчик, подключенный к мостовой системе и прикрепленный к мембране. Когда мембрана подвергается воздействию давления, датчик выдает низковольтный сигнал (мВ). Затем он усиливается до необходимого уровня. В пьезоэлектрической системе используются специальные кристаллы (например, кварц), генерирующие на своих поверхностях электрические заряды. Величина заряда пропорциональна силе, приложенной к поверхности кристалла (т.е. давлению).

2.5.5.3. Контроль.

Контрольные приборы адаптируются к определенному типу компрессора, что влечет за собой использование приборов широкого диапазона приборов. Малые поршневые компрессоры оснащаются только обычным защитным выключателем, отключающим двигатель при перегрузке, в то время как в больших винтовых компрессорах имеется целый ряд защитных выключате- лей – преобразователей, реагирующих на перегрузку, температуру, давление и т.д. В малых, наиболее простых машинах, когда защита выдает аварийный сигнал, управляющее устройство выключает компрессор, и машина блокируется от повторного запуска. В некоторых случаях лампочка аварийной сигнализации может показывать причину аварийного сигнала. В современных компрессорах их работу компрессора можно отслеживать с панели управления, например, непосредственно считывая показания давления, температуры, состояния компрессора и т.д. Когда значение выходного сигнала измерительного преобразователя приближается к аварийному пределу, контрольная аппаратура выдает предупреждающий сигнал. Это сделано для того, чтобы можно было принять меры до выключения компрессора. Если компрессор останавливается аварийным сигналом, его перезапуск блокируется до тех пор, пока не будет устранена неисправность или не будет произведен ручной сброс защиты. Поиск неисправности значительно облегчен в компрессорах, оснащенных памятью, в которой регистрируются значения параметров, например температуры, давления и режима работы. Объем памяти позволяет запоминать данные, например за последние 24 часа. Используя эти данные, можно определить тенденцию за последние сутки, а затем, пользуясь логикой поиска неисправностей, быстро отследить причину остановки компрессора.

Назначение

После запуска двигателя компрессора в ресивере начинает повышаться давление.

Если ползунок реостата возбуждения R передвигать, то в цепь обмотки ШОВ будет вводиться резистор. Наличие свободного разъёма позволяет устанавливать контрольный манометр в месте, удобном пользователю. Контролируя давление по манометру, выставить необходимые значения.

Другие названия — телепрессостат и прессостат. Для этого вам придётся: Отсоединить от контактов проводку; Перекусить трубки мотора, соединяющие его с другими деталями; Изображение 4 — перекусывание трубки мотора Открутить крепежные болты и вынуть из кожуха; Отсоединить реле, посредством выкручивания винтов; Изображение 5 — отсоединение реле Далее нужно измерить сопротивление между контактами; Приложив щупы тестера к выходным контактам, в норме вы должны получить ОМ в зависимости от модели двигателя и холодильника. Рабочая система — это пружины разного уровня жесткости, которые реагируют на изменение давления.

Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки. Виды прессостатных устройств Вариаций исполнения компрессорного блока автоматики всего две. С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

Рекомендуем: Как починить воздушную проводку

Воздушный компрессор из автодеталей

Она является самым крупным поставщиком на территории СНГ. Схема автоматизированного управления электрокомпрессором Второй контакт РВ1 через 15 с включает сигнальное реле Р2, его замкнувшийся контакт может вызвать срабатывание тревожной сигнализации, но к этому времени насос, навешенный на компрессор, успевает создать нужное давление в системе смазки, и реле давления масла РДМ размыкается, обрывая цепь тревожной сигнализации. Схема управления электроприводом пожарно-балластного насоса При подаче питания на схему, еще до начала работы двигателя, срабатывают электромагнитные реле времени РУ1, РУ2, РУ3 реле ускорения. Данный показатель обязан быть меньше номинального давления нагнетателя воздуха.

Обычно величину разности устанавливают в 1, бара. Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.

Повторный пуск кнопкой КнП возможен при замкнутом в ее цепи контакте Rв, что соответствует положению ползунка Rв справа. В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

Если объектом сбоя работы был найден прессостат, профессионал будет настаивать на замене прибора. К тому же, в системе будет значительным и перепад давлений. Устанавливают контрольный манометр если в нём нет необходимости, то резьбовой вход также заглушают. Компрессор не может набрать обороты РЕМОНТ плохой старт FORTE VFL-50

Принцип работы реле давления

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько. Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Возможные неисправности прибора

Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи специалиста.

Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.

Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.

Назначение

Функция воздушных компрессоров – получать струю воздуха с определенным давлением, она должна быть стабильной и равномерной. Также должна существовать возможность менять параметры этой струи. В каждом компрессоре есть резервуар (баллон) для воздуха. В нем должно быть необходимое давление. При понижении его следует включить мотор, чтобы пополнить запас воздуха. При избыточном давлении подачу воздуха следует прекратить, чтобы емкость не разорвало. Этим процессом управляет реле давления.

Устройство реле давления РДМ-5

При правильном его функционировании сохраняется двигатель, обеспечивается предохранение его от частых включений и выключений, работа системы равномерна и стабильна. Мембрана емкости соединяется с выключателем прессостата. Перемещаясь, она может включать и выключать реле.

Принцип работы

Учитывая величину давления в системе, реле служит для размыкания и замыкания цепи напряжения, при недостаточном давлении запускает компрессор и отключает, когда параметр поднимется до заданной отметки. Это принцип работы при нормально замкнутом контуре для управления двигателем.

Также встречается обратный принцип работы, когда реле отключает электродвигатель при минимальном давлении в схеме, а при максимальном – включает. Это схема нормально разомкнутого контура.

Рабочая система – это пружины разного уровня жесткости, которые реагируют на изменение давления. При работе сравниваются силы деформации пружин и давления сжатого воздуха. При изменении давления пружинный механизм включается, и реле замыкает или размыкает электроцепь.

Комплектующие

Реле воздушного компрессора может содержать следующие комплектующие:

1. Клапан разгрузки. Он расположен между камерой сжатия и обратным клапаном компрессора. Когда двигатель остановился, эта составляющая срабатывает и выводит избыточное давление из поршневого блока. Когда двигатель запускается, создаваемое давление закрывает клапан, это облегчает запуск установки. У некоторых клапанов разгрузки бывает отложенное включение. При запуске двигателя он помогает двигателю, оставаясь открытым до получения заданной величины в системе. За это время двигатель набирает максимальные обороты.
2. Механический переключатель. Служит для того, чтобы включать и отключать автоматику. У переключателя обычно два положения. При включенном режиме срабатывает автоматика, компрессор подключается к сети и выключается с учетом указанных параметров давлений в системе. В отключенном положении питание на привод не подается.
   Реле давления для воздушного компрессора
3. Тепловое реле. Оно защищает электродвигатель, ограничивая силу тока, чтобы не выгорели обмотки мотора. Необходимую силу тока устанавливают с помощью регулятора. При превышении установленной величины двигатель отключится от сети.
4. Предохранительный клапан. Защищает систему при неправильном функционировании пресостата. При превышении давления, если реле не срабатывает, то включается предохранительный клапан, который сбрасывает давление. Это позволяет избегать аварий при поломке управления.

2.5.3. Принципы регулирования динамических компрессоров

2.5.3.1. Дросселирование входа.

Динамические компрессоры допускают возможность непрерывного управления производительностью посредством дросселирования входа. Минимальный поток определяется достижением такой степени повышения давления, которая является границей помпажа: работа машины становится неустойчивой. Диапазон регулирования определяется конструкцией машины, например количест- вом ступеней и конструкцией рабочего колеса, а также в значительной степени такими внешними факторами, как противодавление, температура всасываемого воздуха и температура охлаждающей жидкости. Обычно минимальный поток находится в пределах от 60% до 85% максимального потока.

2.5.3.2. Лопатки входного направляющего аппарата.

Лопатки устроены в виде радиальных пластин на входе, заставляющих входящий газ закручиваться, поток газа при этом дросселируется. Этот способ действует так же, как и дросселирование, но с более широким диапазоном регулирования и улучшенным использованием энергии. Типичное значение нижнего предела регулирования — до 50–60% расчетного потока. Имеется также возможность в некоторой степени увеличить производительность и давление компрессора поворотом лопаток в противоположном направлении, однако это немного ухудшает эксплуатационные качества.

2.5.3.3. Лопатки выходного направляющего аппарата (диффузор).

Для того чтобы еще больше расширить диапазон регулирования, можно также управлять потоком в диффузоре компрессорной ступени. Обычно можно снизить производительность вплоть до 30% при поддержании нужного давления. Как правило, использование этого способа ограничивается одноступенчатыми компрессорами (из-за сложности и роста затрат).

2.5.3.4. Сброс давления.

Для регулирования динамических компрессоров первоначально также использовался разгрузочный клапан, который стравливал излишки сжатого воздуха в атмосферу. Этот способ, в принципе, не отличается от сброса давления в поршневых компрессорах.

2.5.3.5. Нагрузка — разгрузка — остановка.

В то время как дросселирование входа компрессора ограничивается пределом помпажа, данный способ регулирования может быть реализован двумя путями: 1. Дросселирование. Избыточный поток выпускается в атмосферу (или на вход), однако при неизменном потреблении энергии. 2. Режим «Auto Dual». Система регулирования практически полностью закрывает впускной клапан, а выпускной клапан в это время открывается в атмосферу (сравните с поршневым компрессором). Однако мощность, потребляемая в режиме разгрузки, относительно велика — свыше 20% мощности полной нагрузки и зависит от конструкции рабочего колеса и т.д.

2.5.3.6. Регулирование числа оборотов.

Регулирование числа оборотов чаще всего используется в компрессорах, в которых нужно регулировать поток и допускаются колебания давления. Когда регулирование осуществляется с постоянным давлением, оно не дает каких-либо преимуществ по сравнению с другими способами регулирования.

Схема подключения

Реле давления для компрессоров могут быть для разных схем подключений нагрузки. Для однофазного движка используют реле на 220 вольт, с двумя группами подключений. Если же имеем три фазы, то устанавливают устройство на 380 вольт, имеющее три электронных контакта для всех трех фаз. Для двигателя с тремя фазами не следует использовать реле к компрессору на 220 вольт, потому как одна фаза не сможет выключаться от нагрузки.

Фланцы

В комплект устройства могут входить дополнительные фланцы соединения. Обычно комплектуются не более тремя фланцами, с размером отверстия 1/4 дюйма. Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан.

Подключение реле давления

Установка реле

Обратимся к такому вопросу, как подключение и регулировка реле. Как подключить реле:

1. Подсоединяем устройство к ресиверу через основной выход.
2. При необходимости подключить манометр, если имеются фланцы.
3. Если нужно, подключаем также к фланцам разгрузочный и предохранительный клапан.
4. Каналы, которые не используются, обязательно закрываем заглушками.
5. Подключить к контактам прессостата цепь регулирования электродвигателем.
6. Потребляемый двигателем ток должен быть не выше напряжения контактов прессостата. Двигатели с небольшой мощностью можно установить напрямую, а при высокой мощности ставят необходимый магнитный пускатель.
7. Настроить параметры наибольшего и наименьшего давления в системе с помощью регулировочных винтов.

Отрегулировать реле компрессора следует под давлением, но при выключенном электропитании двигателя.

Заменяя или подключая реле, следует знать точное напряжение в сети: 220 или 380 вольт

Регулировка реле

Прессостат обычно продается уже настроенный и отрегулированный производителем, и не нуждается в дополнительных регулировках. Но иногда возникает необходимость сменить заводские настройки. Сперва следует узнать диапазон параметров компрессора. С помощью манометра определяют давление, при котором реле включает или отключает мотор.

После определения нужных значений компрессор отсоединяют от сети. Затем снимают крышку реле. Под ней имеется два болта чуть разных размеров. С помощью большего болта регулируют максимальное давление, когда двигатель следует отключить. Обычно его обозначают буквой Р и стрелкой с плюсом или минусом. Чтобы увеличить величину этого параметра, винт крутят к «плюсу», а для уменьшения – в сторону «минуса».

Меньшим винтом задают разность давлений включения и выключения. Обозначается символом «ΔΡ»и стрелкой. Обычно величину разности устанавливают в 1,5-2 бара. Чем больше этот показатель, тем реже реле включает двигатель, но при этом перепад давлений в системе увеличится.

Регулировка и пусконаладочный процесс компрессора

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается.

Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3. Разобравшись в предназначении элементов, приступаем:

1. Для обеспечения должного уровня безопасности отключаем электропитание.
2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Подготовка к работе – первый запуск воздушного поршневого компрессора

Инструкция – всегда начинайте именно с нее. Даже если у вас большой опыт в обращении с компрессорным оборудованием, информация о конкретной модели не станет лишней. Новичкам пригодится наглядное руководство по основным процессам, как это реализовано в инструкциях FUBAG, а опытным пользователям – рекомендации по обслуживанию, подбору масла для поршневого компрессора и нюансам эксплуатации.

Перейдем к подготовке аппарата:

1. При наличии транспортных колес начните с их установки после распаковки.

2. Проверьте уровень масла с помощью щупа или глазка.

3. Не хватает масла – доливаем. Хватает – пропускаем пункт и переходим к следующему.

4. Теперь нужно правильно установить компрессор. Позаботьтесь о том, чтобы он стоял на ровной поверхности, чтобы исключить неравномерную смазку рабочих элементов. Предстоит работать внутри помещения? Тогда стоит выдержать расстояние в полметра от аппарата для свободного притока воздуха к двигателю компрессора.

5. Установите воздушный фильтр.

6. Поставьте сапун (здесь как раз таки пригодится инструкция к вашему компрессору). 7. Вот и все аппарат готов к работе.

Куда же без мер предосторожности. Предстоит работа на улице? Тогда обязательно позаботьтесь о защите от влаги

Итак, аппарат собран, можно подключать к электросети и запускать:

1. Переведите реле давления в положение ВЫКЛ. 2. Проверьте и закройте воздушный кран. 3. Подсоедините электропитание. 4. Переведите реле давления в положение ПУСК.

Компрессор начнет работать и будет поддерживать давление, достигая попеременно, то верхнего, то нижнего предела. Фактическое значение показано на манометре. Для отключения автоматического режима попеременного пуска и паузы достаточно отключить реле давления.

2.5.7. Центральное управление

Центральное управление компрессорами обычно предполагает использование интеллектуальных систем управления. Основные требования, предъявляемые к системе,— способность поддерживать заданное давление в узких границах и максимально экономичная работа всей установки. Для выполнения этих задач система должна быть способна прогнозировать события в системе компрессоров и в то же время отслеживать нагрузку на компрессор. Система управления воспринимает скорость изменения давления в сторону увеличения или уменьшения (т.е. производную давления по времени). Используя эти значения, система может выполнять вычисления, что дает возможность прогнозировать потребление сжатого воздуха и, например, разгружать и нагружать или запускать и останавливать машины. В правильно рассчитанных установках давление поддерживается с точностью до ±0,2 бар. Для обеспечения экономичности эксплуатации чрезвычайно важно, чтобы центральная система управления могла выбирать компрессор или комбинацию компрессоров, если в систему объединены компрессоры с разной производительностью. Компрессоры должны фактически непрерывно работать под нагрузкой, чтобы минимизировать время холостого хода и, следовательно, достичь наибольшей эко- номичности. Еще одно преимущество комплексной системы контроля заключается в том, что к этой системе можно подключать старые машины и тем самым сравнительно легким способом модернизировать всю установку. Эксплуатация становится более экономичной, надежность возрастает.
