Таблица шариковых подшипников: номера, размеры и маркировка

В нашей статье мы подробно в режиме онлайн покажем таблицы и размеры шариковых подшипников в миллиметрах по ГОСТУ. Эти детали являются промежуточными звеньями между вращающимися осями и валами. Также берут на себя радиальную или продольную нагрузки и передают их на другие части механизма. При их помощи обеспечивается вращение, покачивание или регулярное перемещение с небольшим коэффициентом трения.

Виды

Они классифицируются по типу передачи усилия, по конструкции опорных элементов (шарики, ролики, иголки и другие сложные геометрические формы). Все узлы, данного назначения, построены по принципу качения.

Шариковые делятся на:

• • радиальные;
• • самоцентрирующиеся;
• • опорные;
• • радиально-упорные.

Роликовые:

• • радиальные и упорные с цилиндрическими элементами качения;
• • с коническими вращающимися частями.

Область применения

Первоначально конструкция аппарата качения подразумевало наличие устройства промазывания, специальных предохранительных щитков с сальниковой набивкой, войлочными или резиновыми наполнителями.

Появление готового к эксплуатации механизма, не требующего дополнительного сервиса весь срок работы, позволило значительно упростить изготовление и сократить расходы на обслуживание. Сейчас все точки вращения, если нет необходимости в постоянном принудительном введении скользящего раствора, компонуются ограждающими подшипниками.

Эксплуатация таких видов предусмотрена технологическими особенностями и используется в агрессивных условиях, там, где оборудование больше всего подвержено воздействию нестандартных и специфических факторов:

• • Где существует при повышенной температуре испарение, к которой приводит влажность.
• • Где превалирует содержание мелкодисперсной пыли.
• • Где работа ведется с использованием органических веществ (жир, масло).
• • Где основное направление отрасли связано непосредственно с различными химикатами.

Большая часть сельхозтехники, автомобильного транспорта, станков легкой промышленности имеют узлы, не требующие сервиса. Ролики для спортивного инвентаря, складской техникой (рокла или гидравлическая тележка), конвейерной линии используют детали, которые подготовлены к работе на заводе-изготовителе. Бытовая и оргтехника не может обойтись без таких изделий малого диаметра.

В современных строительных инструментах, таких как: дрели, болгарки, шуруповерты, электро и бензопилы, бетономешалки, газонокосилки, виброплиты, подавляющее большинство вращающихся образцов укомплектованы скрытыми элементами качения. В легковом автомобиле такой тип применяется в ступицах, генераторе, вентиляторе, кондиционере, помпе, натяжном ролике, двигателях дворников, стеклоподъемниках.

Реестр:

Разберем подробнее технические параметры.

Таблица посадочных размеров и серий шариковых радиальных однорядных подшипников

Этот тип наиболее распространен и используется в механизмах, где имеются вращающиеся детали: в электродвигателях, в редукторах, в ременных и цепных передачах различных габаритов от наручных часов до силовых установок океанского лайнера.

Специфическая маркировка, таблица размеров и номеров подшипников по диаметру для всех видов совпадает. Отличаются по технологическим особенностям, уровню защиты и наличию монтажных пазов узла.

С одной защитной шайбой

Параметры и вес этих деталей совпадают с приведенными выше данными. Единственное отличие для ISO является добавочная буква z. Например, 6321 Z. По ГОСТу перед номером ставится цифра 60.

С двумя защитными шайбами

Данные для этого вида узлов такие же, как и в первой ведомости. Только отличаются прибавлением символа ZZ для ISO и для ГОСТа – добавочная 80.

С односторонним уплотнителем

Параметры этих узлов совпадают с приведенным выше реестром, за исключением букв в маркировке ISO и цифр в ГОСТе. Вместо Z пишутся RS, а перед четырехзначным числом вставляется 10.

С двухсторонним

Данные для таких деталей являются аналогом приведенного материала в прошлом заголовке. Только перед RS вставляют цифру 2, а перед номером пишется 180.

С канавкой на наружном кольце

В маркировке ISO пишется 6003 N, по ГОСТУ 50103.

С канавкой и одной защитной шайбой

Здесь обозначения такие: 6003 ZN или 150103.

С канавкой и двумя защитными шайбами

ISO – 6003 ZZN, ГОСТ – 450103.

С канавкой с двухсторонним уплотнением

Канавка обозначается буквой N, а уплотнение – RS или 2RS.

Типы конструкции

Элементы такого вида необходимы для работы ответственных узлов. Классифицируются они так же, как и открытые, но с добавлением маркировки. Например: 62012 – это относится к изделию без прокладки. 62012-Z или 62012-2Z – уже смежные модели с 1 и соответственно с 2 гранями.

При выборе той или иной модификации следует учитывать основные факторы:

• • При каком температурном режиме допустимы предельные нагрузки.
• • В какой среде будет эксплуатироваться, где превалирует вода, пыль. Есть ли сильное воздействие химических соединений.
• • Установленная скорость вращения по техническим характеристикам.
• • Возможна или нет подача дополнительного смазочного материала.

С одной стороной

Обозначение однорядных происходит по ГОСТу 8882-75. Буква Z говорит о том, что в механизме задействован металлическо-резиновый уплотнитель. Дополнительная аббревиатура RS может встречаться на импортных моделях и несет такую же информацию.

С двумя сторонами

Обозначение закрытых подшипников такое же, как у первого типа, только перед буквами ставиться цифра 2. Они более универсальны и востребованы тогда, когда есть вероятность загрязнения с обоих краев.

Радиально-упорные шариковые подшипники

Этот вид обеспечивает реакцию в двух плоскостях вдоль оси и перпендикулярно ей. При использовании двухрядной модели происходит фиксация вала в пространстве.

Размеры в таблице радиально-упорных шарикоподшипников неразъемных однорядных

Типоразмеры и вес подшипников шариковых радиально-упорных двухрядных в таблице

Преимущества

К достоинствам можно отнести:

• • Изделия, поставляемые с завода, уже сразу готовы к эксплуатации.
• • Длительное время службы.
• • Возможно применение в условиях сильного запыления и попадания атмосферных осадков.
• • Зона скольжения постоянно изолирована и поэтому не происходит вытекание предохранительного материала.
• • Допустимо кратковременное использование с полным погружением в воду. При этом удаление жидкости происходит без последствий для узла.
• От того, какой смазкой забить закрытый подшипник, будет зависеть его температурный режим использования. Например, если применить «Циатим», то нагрев более 100 градусов не приведет к вытеканию и повышенному износу.

Упорные шариковые

Такая серия деталей обозначаются двумя видами.

Одинарные

В маркировке ISO нет английских букв, а цифры начинаются с 511. По государственному стандарту – четырехзначные цифры с приставкой из 81.

С подкладным кольцом

Упорные шариковые подшипники двухрядные

Обозначение сферических роликов ГОСТ

Цилиндрические роликоподшипники

Эти детали выгодно отличаются от шариковых повышенной нагрузкой на ось. Площадь соприкосновения ролика гораздо шире, чем у шаровидной опоры. Некоторые модификации позволяют продольное смещение вдоль оси.

Мы покажем таблицы, по которым можно определить размер по номеру подшипника:

Без бортов на наружном кольце

С однобортным внутренним кольцом

С одним встроенным и одним свободным бортом на внутреннем кольце

Как купить шарнирные головки в России

Фирменные шарнирные головки, каталог которых представлен на нашем сайте – это высококачественная продукция известных мировых брендов, отвечающая самым высоким требованиям качества и эффективности. Наш интернет-магазин предлагает выгодный вариант розничной и оптовой покупки продукции, цена которой всегда доступна. Наши предложения наверняка вас заинтересуют, так как мы получаем свой товар напрямую у производителя и предоставляем на нее официальную гарантию. Компания может также предложить профессиональную помощь по выбору продукции с учетом требований потребителя. Доставка подшипников со склада в городе Москва осуществляется во все регионы России, а также в Беларусь и Казахстан.

Конические роликоподшипники

Имеют такие же преимущества, как и цилиндрические: высокую нагрузку, возможность разборки. Кроме этого, они позволяют регулировать зазор между поверхностями качения после выработки. К ним относятся следующие виды.

Однорядные

С большим углом конуса

Двухрядные

Четырехрядные

Сферические роликоподшипники

Они совмещают в себе способность выдерживать высокие нагрузки и имеют отклонение в осях посадки и вращения. Их еще называют, как самоцентрирующиеся.

Двухрядные с бортами на внутреннем кольце

С безбортовым внутренним кольцом

Сферические двухрядные с бортами на внутреннем кольце с посадочным конусом 1:12

Сферические двухрядные с бортиками на внутреннем кольце с конусом 1:30

Сферические двухрядные с безбортовым кольцом с отверстием конусностью 1:30

Безбортовые с внутренним кольцом с посадочным конусом 1:12

Упорные сферические однорядные

Шарнирные подшипники

Этот узел не имеет элементов качения. Характеристики его такие: внутренняя и внешняя обоймы сделаны по одному радиусу. Поэтому ось, относительно оправки, имеет несколько степеней свободы. Чаще всего они применяются в шарнирных сочленениях.

Подшипники шарнирные с отверстием и канавками для смазки во внутреннем кольце с одноразломным кольцом

С двухразломным наружным кольцом

С отверстиями и канавками во внутреннем кольце

С канавками на внутреннем и внешнем кольцах

Без отверстий и канавок с одноразломным кольцом

С отверстиями и канавками на внешних и внутренних кольцах с одноразломным кольцом

С двухразломным наружным кольцом

Далее мы приведем таблицы закрытых размеров шариковых подшипников качения и скольжения.

Как открыть закрытый подшипник с железным пыльником для смазки

Металлическое кольцо держится в обойме за счет упругости. Для того чтобы добраться до шариков, надо острым предметом (лезвие ножа, специальный захват или шило) зацепить и выщелкнуть. При этом способе следует быть аккуратным и не помять устройство. Иначе будет невозможным в дальнейшем поместить его на место.

Далее, такую же операцию производим с другой стороной. После этого удаляем старый наполнитель с помощью растворителя (диз. топливо, бензин, керосин). Подсушиваем. Проводим диагностику на пригодность по алгоритму, описанному выше, и начинаем сборку.

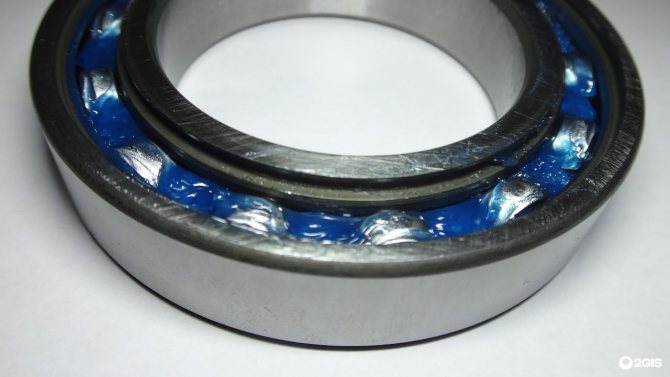

Устанавливаем одно защитное кольцо. Помещаем в пространство новое масло. Прокручиваем несколько раз, чтобы она распределилась по всему объему. Убираем излишки и закрываем второй крышкой. Существуют модели, где предохранительное устройство фиксируется металлическим стопором. Тогда требуется снимать и устанавливать эту деталь.

Таблица размеров игольчатых подшипников

Подшипников скольжения

Упорно-радиальных роликовых

Поля таблиц

Они отображают названия главных параметров и их геометрические размеры.

Маркировка ISO

Является стандартной для большинства стран мира, которая указывает номер, особенности исполнения.

ГОСТ

Представляет собой российский аналог и выполняет такие же функции.

Внутренний диаметр узла

Измеряется в миллиметрах (мм) и обозначается английской буквой d.

Наружный диаметр

Обозначается, как D.

Ширина

Измеряется в мм и определяется большой буквой B.

Вес

Мера – в килограммах (кг).

Схема

Поясняет принципиальное устройство.

Производители

Популярность узлов растет, поэтому все изготовители в мире стараются освоить производство такой продукции. На наш рынок поступают модели японских брендов NTN и NSK, немецкого LFD, FBJ из Китая, и многих других стран.

Российские ЕПК и ГПЗ представлены:

• • Московские под номерами 1 и 2.
• • Саратовский ПЗ за №3.
• • Самарские заводы приборостроения.
• • Томский ОАО «Ролтом» – 5.
• • Екатеринбургский ГПЗ 6.

Всего в России существует 28 крупных предприятий, выпускающих такую продукцию. Активное возведение началось еще в тридцатые годы прошлого столетия. Во время Второй Мировой войны их эвакуировали со всем оборудованием за Урал. После Победы стали развивать отрасль в этих северных областях, где и до сегодняшнего дня успешно работают на благо народного хозяйства.

Биография очень обширная, ГПЗ находятся не только на территории Сибири, но и расположены в Ростове-на-Дону, Курске, Пензе, Вологде, Самаре, в Курганской и Волгоградской областях. Кроме этого, не перестают работать предприятия в странах постсоветского пространства, таких как: Казахстан, Республика Беларусь, Украина. Торгово-производственная реализует большой ассортимент узлов качения, предназначенных для ручных гидравлических тележек и штабелеров. Мы дали подробные рекомендации, как вскрыть, разобрать и заменить смазку в закрытом подшипнике и для чего это необходимо делать.

Определение изделия по размеру

В быту или производстве эти параметры измеряются определенными инструментами: штангенциркулем, микрометром, нутромером.

Измерение внешнего диаметра

Параметры при изготовлении выдерживаются достаточно точно. Поэтому не стоит доверять показаниям штангенциркуля. Если он показывает нестандартную величину, то настоящими данными будут ближайшие показатели, указанные в реестре.

Как измерить внутренний диаметр изделия

В строительных магазинах продается специальный прибор нутромер. Но за истинное значение лучше принять ближайшую цифру из классического табеля.

Смазка в подшипниках закрытого типа с защитой двух сторон без разборки

Герметизация изделий, особенно с металлическими шайбами достаточно условна. Между деталями существует небольшой зазор, позволяющий ввести туда состав, если он будет находиться в жидком состоянии. Поэтому во многих случаях совсем необязательно производить демонтаж. Можно обойтись упрощенной процедурой. Трудность заключается в том, что технологически конструкция устроена так, что невозможно подать смазочную жидкость на детали, которые находятся внутри. Для решения этой проблемы мы изложим алгоритм действий.

Первоначально удаляем внешние загрязнения. Допускается слегка ополоснуть в солярке. Далее, под металлическую решетку подставляются негорючие материалы. После этого берется емкость, устанавливается на колосники, в ней разогревается «Литол» до текучести. Узел погружается и оставляется там до того, как консистенция смазочного вещества за счет остывания начинает приобретать свою первоначальную форму. Обычно на эту процедуру достаточно десяти или двадцати минут.

Извлекаем из ванны, протираем наружную поверхность. Рекомендуется для равномерного распределения наполнителя несколько раз повернуть деталь на 360 градусов. Эта операция часто позволяет значительно продлить срок эксплуатации. Недостатком является то, что трудно оценить степень износа.

Существует второй способ, который возможен, если консистентный литол очень сложно поддается нагреву, необходимо:

• • У тюбика или шприца отрезать кончик так, чтобы его диаметр был равен внешней окружности аппарата качения.
• • Поместить состав и прикрыть изделием отверстие при помощи хомута, закрепить его на месте.
• • При перемещении поршня содержимое будет продавливаться через неплотности манжет и попадать во внутреннее пространство.

На видео показано, как набить смазку в закрытый подшипник. Можно ввести вещество с помощью избыточного давления.
