Даже самый простой ремонт болгарки в сервисной мастерской может обойтись в сумму от трети до половины ее стоимости. Поэтому прежде, чем обращаться к профессионалам, всегда нужно попробовать починить ее своими силами. Тем более, что в паспортах болгарок нередко приводят таблицы самых распространенных неисправностей и причины их возникновения. Для домашнего ремонта в большинстве случаев можно обойтись набором самого обычного инструмента: отверток, пассатижей, ключей и мультиметра. Единственно, где могут потребоваться оправки, съемники или подобные им приспособления, — это удаление и установка подшипников. А запасные части для ремонта болгарки без проблем можно приобрести во всем известных интернет-магазинах.

Группировка неисправностей на механической части EWM

1. Возникновение посторонних шумов в редукторе дробилки, нагрев редуктора. Неисправность связана с разрушением подшипника подшипника, износом зубьев передач редуктора, высыханием смазки. Устраняет замену зубчатых колес с высоким износом зуба. При небольшом износе зубьев шестерни вы можете попытаться исправить это. Профиль зуба корректируется вручную, путем распиливания с помощью круглого пилочка для ногтей и сверла. При каждой замене коробки передач смазка заменяется на новую. Новая смазка применяется к тщательно промытым деталям.
2. Замена подшипника требуется, когда он разрушен или появляется большой зазор. В некоторых моделях подшипник помещается на шпиндель с помехами. Для замены требуется специальное оборудование, в частности пресса. Детали необходимо охлаждать или нагревать.
3. Замена подшипников на роторе требуется при большом биении. Наличие увеличенного сердцебиения легко видно на роторном коллекторе и интенсивность износа угольных щеток.

Что может потребоваться для работы

Процесс разборки болгарки требует наличия нескольких инструментов:

• гаечные ключи;
• отвертки;
• пассатижи;
• тиски;
• молоток;
• смазка;
• ветошь;
• газовый ключ.

Сложность разборки болгарки связана с тем, что детали имеют очень плотное соприкосновение. Это позволяет справиться с самыми высокими нагрузками. Детали при работе не сдвигаются, и не возникает колебательных движений. Конечно, разборку лучше всего сделает мастер, но можно попытаться все сделать самому при максимальной аккуратности.

Инструменты, необходимые для работы: круглогубцы, линейка, штангенциркуль, плоскогубцы, электродрель, стальная щетка, мегомметр.

Прежде чем начинать разбирать болгарку, необходимо подготовить рабочее место, удалив с верстака все ненужные детали. Чистый стол даст возможность случайно не потерять какую-нибудь мелкую деталь.

На первом этапе откручивается болт, держащий кожух. Снять его очень легко, никаких особо плотных соединений здесь нет. Затем нужно открутить винт, удалить пластиковую пластинку. Наружный кожух нужно сдвинуть по направлению к шнуру.

В основном все модели болгарок имеют самые разные устройства. Однако общей деталью является электродвигатель, в состав которого входит:

Еще одной обязательной деталью болгарки является редуктор, предназначенный для регулирования мощности и частоты оборотов. Электродвигатель совместно с редуктором крепится в корпусе.

Ремонт Ушма Фиолента

В последнее время болгары Фиолент стали очень популярными. Это привлекает не только доступную цену, но и надежность инструмента.

Ремонт болгарского Фиолента собственными руками рекомендуется начинать с изучения возникающих неисправностей. Если вам нужно разобрать болгарский Фиолент, затем, чтобы снять ведомую шестерню поз.11, ее необходимо выжать из вала шпинделя поз.8.

Чтобы снять подшипник вала шпинделя, сначала необходимо снять большую винтовую шестерню. Это небольшое неудобство.

Замена роторных подшипников связана с тем, что необходимо демонтировать небольшую винтовую передачу поз.22.

Как снять игольчатый подшипник или разрушенную обойму подшипника скольжения

В редукторах болгарок используются различные подшипники. Они подвергаются большим нагрузкам не являются причинами появления неисправностей.

Разрушение подшипника определяется по увеличению люфта вала шпинделя. Разобрав корпус редуктора не демонтировав вал большой шестерни, видно игольчатый подшипник.

Игольчатый подшипник применяется не в многочисленных болгарках. В тех же болгарках, в каких он установлен, его демонтаж выполняются несколькими способами.

Вынув разрушенную часть подшипника, внутреннюю обойму есть вариант достать с применением машинного метчика. Зажмите машинный метчик подходящего диаметра в патрон шуруповерта не постарайтесь его вкрутить в обойму подшипника, пока метчик не упрется в дно корпуса. Продолжайте медленно вкручивать метчик в обойму. Он поднимет обойму по резьбе.

Второй способ заключается о том, что оставшуюся обойму разрушенного игольчатого подшипника можно извлечь с использованием спецболта не стопорного кольца.

Основные неисправности, их причины и диагностика

Основные поломки и причины:

1. Горит, искрит и дёргается. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей. Даже после замены щёток болгарка искрит и дёргается, если щёткодержатели засорены.
2. Хлопающий звук. Щётки или межвитковое замыкание любой из обмоток.
3. Хрустящий звук. Причина в подшипниках.
4. Механический гул и сильное постукивание. Неисправность редуктора.
5. Болгарка перестала работать, не включается. Если диск вручную крутится туго или не крутится, причина в редукторе. Если крутится легко, проверить электрические цепи. Если цепи работают, проверить двигатель и щётки.
6. Сломалась кнопка фиксации шпинделя. Причина в нажатии на неё во время вращения диска или в заклинивании диска.
7. УШМ работает урывками. Проверить двигатель на межвитковое замыкание.
8. Вибрирует. Причина в механике. Проверить подшипники, вал ротора и редуктора.
9. Греется. Если нагревается в области двигателя, то причина в износившихся щётках или коротком замыкании витков обмоток. Если греется корпус редуктора, то высохла смазка или износились шестерни.
10. Не набирает обороты или падает мощность. Причина в электронике или двигателе. Проверить плату управления плавного пуска и регулятора оборотов, щётки и коллектор.
11. Дымит. Причина в перегреве инструмента. Проверить обмотки двигателя на плавление изоляции.
12. Гудит и не вращается. Проверить подшипники двигателя и редуктор.

Починка скользящих подшипников

Самой главной «уязвимостью» болгарки считаются именно подшипники. И хотя их всего три во всей конструкции, именно эти элементы зачастую обуславливают механические поломки. Итак, на подшипники негативное влияние оказывают:

• использование в максимальном режиме;
• слишком быстрое вращение;
• недостаточный объем смазочной жидкости;
• попадание частичек грязи и пыли;
• несвоевременная/некорректная замена угольных щеточек или их деформация.

Конструкция любой разновидности болгарок предусматривает оперативную замену подшипников.

Неисправности, относящиеся к деформации или износу этого элемента, предполагают возникновение постороннего шума.

Выявляется повреждение посредством проверки люфта вала, то есть посредством его покачивания в стороны при установке инструмента. Если люфт имеется, то подшипник скольжения нужно срочно поменять.

Для того чтобы отремонтировать подшипник, его нужно вытащить из корпуса и снять с редукторного вала.

Демонтировать эту деталь следует с помощью специального съемника. С ротора же подшипник можно снять, воспользовавшись народной методикой. Для этого в тиски нужно вставить металлические полоски или ключи. На них следует уложить подшипники и с помощью массивного молотка и наставки из металла выколотить их с оси вала.

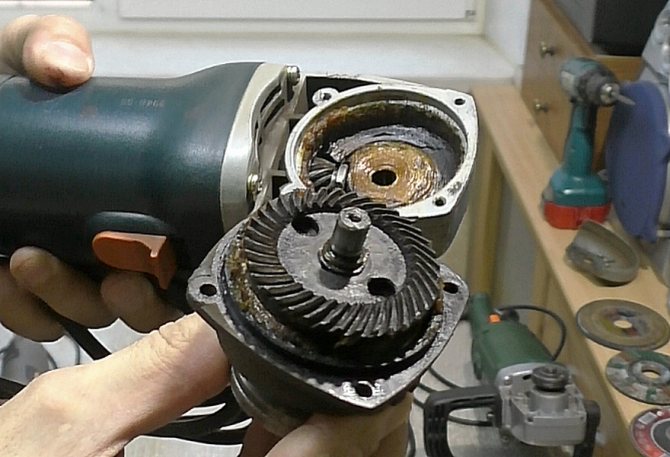

Починка редуктора УШМ

Уровень износа шестеренок редуктора можно проверить по пятну контакта. Редуктор заранее чистят от старого смазочного материала. На самую маленькую шестеренку детали нужно нанести специальную синьку, после чего провернуть ее. Далее, необходимо снять крупную шестерню с косыми зубчиками и взглянуть с помощью увеличительного стекла на пятно контакта, которое в идеале должно быть не меньше пятидесяти процентов поверхности зубчика. Иначе шестерню нужно будет заменить или же изменить профиль зубчика. Однако эту поломку может устранить лишь мастер с большим опытом. Зачастую срезанные, зализанные или деформированные шестеренки подлежат полной замене.

Как правильно удалять старую смазку в болгарке

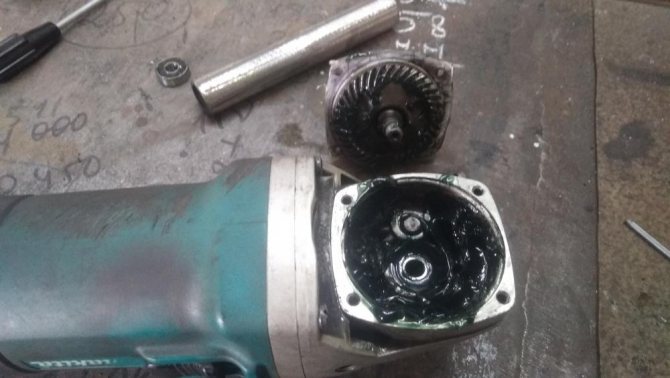

Разобранный редуктор болгарки необходимо хорошо очистить от старого лубриканта. Он уже не выполняет свои функции, плюс в нём уже скопились твёрдые частицы, возникающие в результате износа движущихся частей. Смешиваясь с новым, старый смазочный материал также значительно ухудшает его характеристики. Поэтому редуктор и шестерни необходимо тщательно очистить.

Удаление старой смазки с редуктора

Старую смазку удаляют ветошью, бумажным полотенцем или просто тряпкой. Снятые детали также можно промыть в бензине или растворителе. Перед сборкой промытые детали необходимо тщательно высушить. Остатки растворителя или бензина смешаются с новой смазкой и изменят её консистенцию, что опять же ухудшит её характеристики.

Технические характеристики

Модель годится на роль «рабочей лошадки» в рамках типовых строительно-ремонтных мероприятий или, тем более, в бытовом хозяйстве. Другой вопрос, насколько вынослива и универсальна силовая начинка Makita 9069 – 230-миллиметровый диск и сетевое питание свидетельствуют о неплохом заделе в плане возможностей применения инструмента, но и это не все достоинства аппарата. Более подробные характеристики УШМ 9069 представлены ниже:

• Мощность – 2 000 Вт.
• Крутящий момент – 6 600 об./мин.
• Диаметр рабочего круга – 230 мм.
• Типоразмер шпинделя по резьбе – M14.
• Масса – 4,2 кг.

Стоит подчеркнуть, что для эффективного использования модели, в ее комплектацию уже в базовом оснащении включается немало дополнений. Например, полноценная эксплуатация шлифмашины невозможна без зажимной гайки, опорной шайбы и торцевого ключа. В качестве уже не обязательных, но все равно полезных аксессуаров производитель поставляет защитный кожух и вышеупомянутую боковую рукоятку.

Проверка и ремонт коллектора

Для осмотра коллектора необходимо извлечь ротор, разобрав при этом корпус и редуктор. При выявлении канавок на коллекторе он протачивается на токарном станке, а незначительные повреждения устраняются шлифовкой. Для шлифовки поверхности коллектора вал ротора закрепляется в патроне дрели, а шлифование производится стеклобумагой. При проведении шлифовки и токарных работ не допускается биение и смещение центра обрабатываемой детали, а перед работой необходимо снимать подшипники с вала ротора.

После проведения работ нужно очистить поверхность мягкой ветошью и убрать заусеницы на ламелях.

Профилактика поломки болгарки

Срок службы шлифовальной машины напрямую зависит от ухода хозяина за ней. Каждый инструмент нуждается в хорошем уходе, тогда он будет исправно работать долгое время.

Любая болгарка во время работы будет греться, но чтобы отложить на длительное время ремонт УШМ, необходимо придерживаться некоторых правил в работе:

1. Не перегружать инструмент, чтобы избежать перегрева и задымления.
2. Не давить с силой на него во время работы.
3. Вовремя чистить и смазывать необходимые детали внутри корпуса.
4. При заметной неправильной работе прекратить эксплуатацию и провести осмотр на наличие неполадок.
5. Производить замену быстроизнашивающихся деталей своевременно.
6. Если болгарка дымит, срочно прекратить работу и больше не включать.
7. Не использовать инструмент при обработке материала древесного типа.
8. Крепко держать болгарку в процессе работы, чтобы не уронить и не повредить.

Придерживаясь перечисленных несложных рекомендаций и правил в работе с инструментом, именуемым болгарка, можно продлить её срок работы дольше, нежели предусмотрено гарантийным сроком.

Проверяем исправность статора двигателя УШМ

Сразу требуется отметить, что аналогичные манипуляции по проверки исправности двух основных частей электромоторов электрических инструментов можно проводить и для дрелей, перфораторов, лобзиков и прочих агрегатов. Болгарки аккумуляторного типа также имеют двигатели, но только постоянного тока. Различие между переменным и постоянным электромоторами на электроинструментах в статорах.

Если на переменных моторах статор состоит из обмотки, а протекающий по ней ток создает полярность, то на «постоянниках» эту функцию выполняет пара магнитов, которые и толкают ротор, приводя его в движение.

Алгоритм проверки статора электромотора болгарок следующий:

1. Выполняется измерение наличия сопротивления между обмоткой статора и сердечником. Наличие сопротивления говорит о том, что нарушена изоляция медной проволоки, и поэтому возникает пробой. Чтобы изменить наличие пробоя на корпус, нужно одним щупом прикоснуться к выводу обмотки, а вторым к сердечнику. Сопротивления быть не должно, так как в нормальном режиме медная проволока не связана с сердечником
2. Теперь проверяем наличие сопротивления в обмотке. Для этого щупами прикасаемся к выводным контактам. Величина сопротивления в обоих обмотках должна быть примерно одинакова. Если при измерении прибор ничего не показывает, значит, медная обмотка повреждена. Если сопротивление большое, то это означает, что уместно нарушение изоляции
3. Провести визуальный осмотр статора. Наличие нагара на проволоке является главным признаком того, что устройство нуждается в ремонте. Статор, как и ротор, можно перемотать, но при условии, что не нарушена целостность стальных пластин. Перемотка статора обходится дешевле, чем ротора, однако в любом случае, если у мотора уже большой ресурс выработки, то лучше заменить его или составные детали, вышедшие из строя — якорь или статор

Если принято решение заменить двигатель, то вместо старого мотора нужно установить новый с аналогичными параметрами мощности и моментом вращения. После замены можно приступать к дальнейшей эксплуатации инструмента.

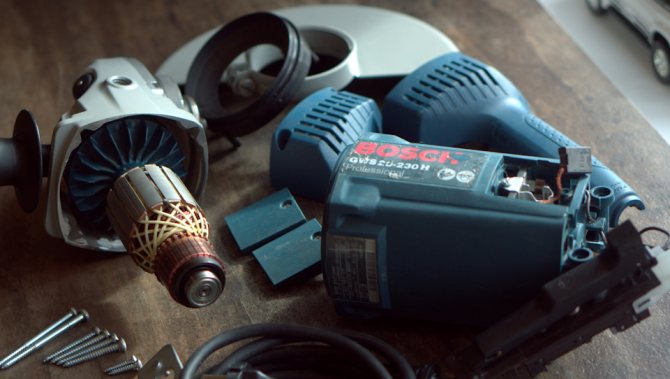

Как разобрать УШМ

Как разобрать болгарку? Не такой уж и сложный процесс. Для этого не требуется специальных знаний, но необходимо всё делать внимательно и с осторожностью. Каждому владельцу нужно знать, как разбирать любой рабочий инструмент, потому что периодически он нуждается во внутренней очистке от загрязнений и попавшей пыли, а от этого зависит его долговечность службы.

В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству. Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей.

Разборка болгарки потребует немного инструментов, нужна всего лишь обычная отвёртка или реверсивная с храповым механизмом.

Приготовив отвёртку, можно приступать к разборке:

1. Выкручиваем саморезы с корпуса и снимаем одну сторону изделия.
2. Снимаем гайку, благодаря которой держится диск, откручиваем болты крепления защитного кожуха.
3. Снимаем щётки.
4. Отсоединяем провода от двигателя.
5. Отвинчиваем болты, которыми крепится внутри редуктор, и очень осторожно извлекаем его, с ним вынимается и ротор.
6. Откручиваем болты, которые держат статор, и снимаем его.
7. Собираем болгарку назад, поочерёдно ставим в обратном порядке всё на место и прикручиваем.

Разбирая болгарку, важно запомнить очерёдность снятия деталей, чтобы правильно собрать.

Основные неисправности в процессе эксплуатации болгарки

Чтобы не распыляться в таком вопросе, как определение основных неисправностей в процессе эксплуатации болгарки давайте сразу исключим те ее элементы, которые в априори не могут выйти из строя, ну разве что способом специального вредительства. Поэтому такие детали, как корпус болгарки, корпус редуктора, силовой кабель, защитный кожух, рукоятки, кнопка фиксации планетарной шестерни можно не рассматривать. У нас остаются неисправности, возникающие в электродвигателе, редукторе и, как ни странно, в гайке крепления рабочего диска.

Неисправности, возникающие в работе электродвигателя болгарки

Понятно что все эти неисправности приводят либо к полной остановке электродвигателя, либо к неудовлетворительной его функциональности. Так что же может быть?

Ротор болгарки

Перед электродвигателем находится резисторное сопротивление, которое может по тем или иным причинам просто перегореть. Поэтому нельзя упускать из внимания этот факт.

Естественный износ щеток. Визуально это можно определить по интенсивному искрению, которое можно наблюдать в прорези корпуса болгарки, а также при остановках электродвигателя при увеличении нагрузки на рабочий диск. Устраняется простой их заменой, но при этом нужно учесть что сам коллектор якоря также может быть подвержен реставрации. Дело в том что при износе щеток на поверхности коллектора образуется налет, препятствующий контакту щеток с пластинами коллектора

Поэтому перед тем как ставит новые щетки обратите внимание на состояние коллектора. Проблема может быть решена при помощи мелкой «наждачки» или что еще лучше обращением к специалистам, которые снимут этот налет на специальном оборудовании.

Выход из строя подшипников или посадочных мест под них

Признаками этой неисправности может быть на явность вибрации корпуса болгарки, повышенный шум, а также чрезмерный нагрев корпуса болгарки. В этом случае подшипники, также как и корпус, редуктора подлежат замене.

Есть еще одна деталь, которая оказывает влияние на работу электродвигателя и о которой мы забыли упомянуть – это крыльчатка прямого охлаждения. При ее поломке электродвигатель может перегреваться что в итоге может привести к выходу из строя как щеток, так подшипников.

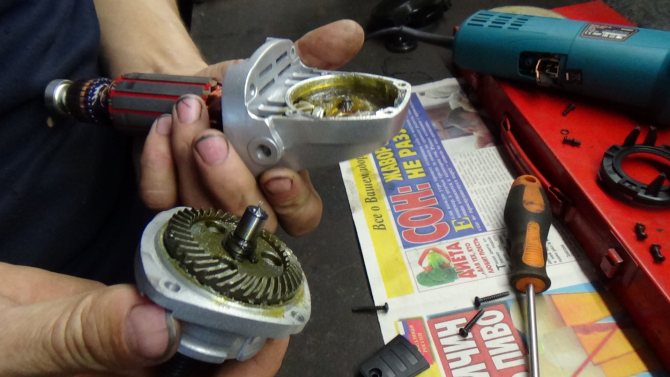

Неисправности редуктора болгарки

После ремонта редуктора старую смазку лучше заменить

• Самое «больное» место в конструкции редуктора – это поломка зубьев солнечной и планетарной шестерен. Признаки этого «горя» настолько очевидны что о них не стоить говорить, но тем не менее: повышенный шум и ощутимая вибрация указывает на то, что нужно проверить целостность шестерен.
• Шум и вибрация, правда, меньшей силы, может возникнуть также при износе подшипников, на которых вращается ось редуктора. И в первом, и во втором случае детали, вышедшие из строя, нужно заменить.
• Не исключена возможность выработки посадочных мест подшипников. Здесь уже без замены корпуса не обойтись. Некоторые «народные умельцы» решают проблему насечками на поверхности посадочных мест. Это может дать положительный эффект в течение часа работы болгарки, а потом все равно мы приходим к необходимости замены корпуса.

Заклинивание гайки крепления рабочего диска болгарки

Гайка вместе с шайбой

Сама по себе гайка может выйти из строя когда по каким-нибудь причинам нарушена ее резьба. Однако, часто владельцы болгарок сталкиваются с такой проблемой, как зажим гайкой до такой степени что специальным ключом ее просто невозможно открутить. Устраняют эту проблему каждый как умеет: разрушают рабочий диск до основания, спиливая его ножовкой по металлу, стараются сбить гайку всеми возможными способами, после которых выкидывают весь инструмент в мусор. Чтобы с вами этого не произошло, приобретите в магазине или на рынке специальную гайку, изготовленную как одно целое с вращающейся шайбой, и проблема уйдет сама собой.

Даже самый качественный инструмент через какое-то время может сломаться, не говоря уже о дешевом «ширпотребе». Болгарка также не является исключением. Этот инструмент приобрел популярность из-за своей многофункциональности и удобства в работе. Существует большое количество моделей болгарок, устройство которых и принцип работы существенно не отличается друг от друга. Во время эксплуатации инструмент может сломаться. Ремонт в мастерской выйдет в кругленькую сумму, поэтому многие умельцы осуществляют ремонт болгарки своими руками.

Устройство, принцип работы и назначение УШМ

Источником вращающего момента для инструмента болгарок является встроенный в их конструкцию коллекторный электродвигатель. Окончательная рабочая величина момента вращения на рабочей насадке достигается с помощью редуктора, конструкция которого отличается компактностью для обеспечения минимальных габаритов всего электроинструмента, что является важным параметром для ручного использования устройства.

Схема работы болгарки. Источник здесь

Из технического названия УШМ следует ее основное предназначение — шлифовка поверхностей обрабатываемых материалов. Однако, универсализм и многофункциональность болгарок позволяют при помощи сменных насадок выполнять такие технологические операции как резка, зачистка, полирование и некоторые другие.

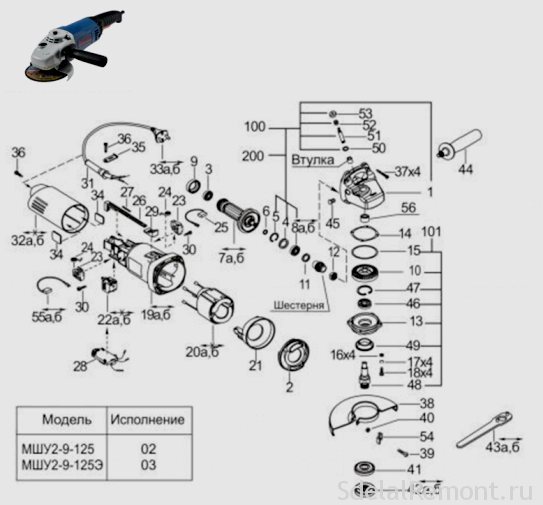

Как устроен редуктор, в разрезе, фото и чертежи

Минимальные габариты редуктора обеспечиваются применением конической передачи. Малая коническая шестерня входит в зацепление с большой, при этом меняется на 90° направление вращения вала ротора электродвигателя, чем сокращается размер болгарки в длину. Узкая по толщине ведомая шестерня позволяет конструкцию корпуса редуктора сделать максимально плоской, что обеспечивает работу болгарки в труднодоступных местах.

Редуктор болгарки в разрезе. Источник фото здесь.

Опорные узлы валов ротора и шпинделя выполняются с применением шарикоподшипников, игольчатых и втулок из антифрикционных материалов в зависимости от модели болгарки, способных выдерживать большие осевые нагрузки. Корпус, в котором собраны валы ведомой и ведущей шестерен, подшипниковые узлы надежно защищает от пыли, которая образуется при работе болгаркой. Пример конструкции редуктора на представленном изображении. Как разобрать с целью диагностиик и проведения ремонта возможно узнать из отдельной статьи.

Регулировка

В зависимости от степени точности передачи должно быть:

а = (0,4 – 0,8)b;

hср. = (0,6 – 0,9)h.

В болгарках между крышкой и корпусом редуктора устанавливаются металлические прокладки, количество которых соответствует правильной начальной регулировки зацепления. По мере износа зубьев для сохранения зазора и нормальной работы передачи часть прокладок убирается, тем самым обеспечивается продолжительность эксплуатации редуктора болгарки.

Передаточное число (отношение)

УШМ (болгарка) MAKITA GA9010C. Фото 220Вольт

В классическом понимании передаточное отношение редуктора болгарки, как собственно и любого другого механического редуктора, это отношение оборотов ведущего вала к оборотам ведомого. Для большинства УШМ оно колеблется от 2,5 до 4. Редуктор является понижающим с целью обеспечить обороты, при которых не происходит быстрый перегрев обрабатываемой поверхности и достигается требуемая для работы величина крутящего момента.

В большей степени передаточное отношение редукторов болгарки зависит не от модели производителя, а от мощности болгарок. Менее мощные болгарки имеют более высокие обороты шпинделя и соответственно меньшее передаточное число. Для мощных профессиональных болгарок важен высокий крутящий момент и для работы с насадками больших диаметров с целью обеспечения безопасности не применяются большие обороты шпинделя. Здесь передаточные отношения ближе к максимальным значениям.

Ремонт, подготовка к работе, необходимые инструменты

Мультиметр Зубр. Фото 220Вольт

Перед выполнением ремонтных работ выполняется диагностика с целью определения деталей и узлов, по причине которых болгарка не может нормально функционировать. Электрическая часть УШМ осматривается визуально на предмет нахождения следов от подгорания поверхности в местах короткого замыкания. При отсутствии после осмотра явных признаков неисправностей электрическая часть проверяется прозваниванием с помощью специальных приборов (мультиметра, индикатора короткого замыкания и других). После нахождения и анализа повреждения принимается метод его устранения.

Существуют два основных способа ремонта статора своими руками:

• Из корпуса болгарки извлекается сгоревший статор. В специализированном магазине приобретается идентичный вышедшему из строя устройству и используется в УШМ вместо него.
• Сгоревшая обмотка удаляется с корпуса сердечника и наматывается новая, соответствующая старой по количеству витков и диаметру проволоки.

Прозвонка и перемотка

Замена

Для болгарки модели DWT в следующем видео был приобретен новый статор взамен сгоревшего. Новый статор позиционировался как узел именно от болгарки данной модели. Подробно описан процесс разборки УШМ до извлечения из корпуса неисправного статора. При осмотре внешнего вида купленного нового и старого статоров наблюдалось некоторое различие. Однако, после сборки и проверки на работоспособность выяснилось, что они практически никак не влияют на работу болгарки.

Сгорел, перемотка

Автор следующего видео из соседнего с Россией государства, испытывая затруднения с покупкой нового статора вместо сгоревшего от болгарки российского производства модели «Интерскол», принял решение самостоятельно его перемотать

Здесь важно обратить внимание на опыт, который получил автор в процессе перемотки провода. Нельзя ослаблять его натяжку, иначе катушка не сможет поместиться в углублениях статора. Со второго раза намотка прошла успешно

Со второго раза намотка прошла успешно.

Пропитку лаком, описанную при ремонте, не следует копировать один к одному. Потому что обычный столярный лак не обладает нужными электроизоляционными свойствами. При затруднениях с выбором пропиточного вещества лучше использовать материал на основе эпоксидной смолы, которую легко найти. Качество пропитки улучшится, если статор нагреть, а не ждать пока лак перестанет проникать внутрь обмотки.

Бош, замена

В следующем видео автор ремонтирует болгарку модели Бош. Работа в сильно запыленной атмосфере, конечно, может быть причиной сильного износа ламелей коллектора, но за однозначную причину выхода из строя обмоток статора ее принимать никак не стоит. Здесь следует еще рассмотреть другие условия эксплуатации (перегрузка, длительность работы и другие).

Диагностика у автора носит характер гадания на кофейной гуще. Резкая перемена от сгоревшего ротора, который оказался еще вполне работоспособным, к обгоревшей изоляции на статоре, действительно вышедшем из строя, говорит об отсутствии системного подхода в ремонтных работах.

Во время разборки болгарки статор освобождается из корпуса под действием сильных ударов молотка. Он хоть и деревянный, но достаточно сильные удары могут нанести повреждение выступающим частям корпуса.

Почему сразу не сделать выводные концы статора нормальной длины, остается загадкой. Автор дважды делает одну и ту же, весьма трудоемкую работу толком не объясняя причин.

Обязательные манипуляции во время снятия якоря с болгарки

На загрязненных деталях можно не увидеть поломку. Выполняя манипуляции, чтобы снять якорь с болгарки, а также другие составляющие инструмента, не забудьте тщательно очистить их и протереть сухой ветошью. Если все запчасти целые и рабочие, все равно удаление грязи с их поверхностей будет отличной профилактикой для увеличения срока службы прибора. Периодически выполняйте это действие, чтобы сократить нагрузку на детали инструмента во время работы в сложной обстановке.

При снятии якоря с болгарки и ее общей разборки для очистки или ремонта проверьте необходимость замены смазки металлических запчастей инструмента. Обычно применяется смазочный материал “Литол-24”. Своевременно заменив смазку и убрав внутренние механические засорения, можно значительно продлить срок службы электрической угловой шлифовальной машины. Этот несложный процесс поможет предотвратить преждевременный износ составляющих деталей и инструмента в целом, а также улучшить его производительность.

Что чаще всего ломается на болгарках разных марок

Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?

По предназначению различают два типа углошлифовальных машинок:

• Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
• Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки

Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.

Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:

1. Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
2. Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
3. Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
4. Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали

Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.

Смазка для болгарки своими руками

Изготовленная своими руками смазка для шестерёнок болгарки состоит из основы и разбавителя. Основу самодельной смазки обычно составляет ШРУС с дисульфидом молибдена или Циатим-221. Они имеют второй вязкости по NLGI, поэтому для применения в редукторе углошлифовальной машины, основу необходимо разбавить. В качестве разбавителя лучше всего использовать простое минеральное индустриальное масло, которым, к примеру, является масло И-20. Для получения вязкости NLGI 0, потребуется смешать примерно 70 процентов основы и 30 процентов разбавителя. Полученная смесь тщательно перемешивается и готова к нанесению на шестерёнки и подшипники УШМ.

Изготовление смазки своими руками

Своевременное обслуживание любого электрического инструмента – это залог долговременной и безотказной его работы. Правильно работающий инструмент — это также гарантия безопасности для человека, его использующего. Воспользовавшись советами, приведёнными выше, каждый может правильно выбрать смазочный материал для редуктора УШМ и заменить его, не прибегая к помощи дорогих сервисных центров обслуживания электроинструмента.

Сборка болгарки Makita 9565

Перед сборкой болгарки Makita проверьте целостность всех деталей, их чистоту. Сборку начинают с установки на шпиндель подшипника и ведомой шестерни.

Сборка шпинделя

На шпиндель поз.50 надевается пыльник поз.51, крышка корпуса поз.53, корпус подшипника поз.54. В корпус подшипника вставьте предварительно смазанный подшипник 6201LLB. Напрессуйте ведомую шестеренку поз.56. на шпиндель. Шпиндель собран.
