Самостоятельное изготовление козел для распиливания дров

Бензопила значительно облегчает тяжелый труд по заготовке дров. При ее использовании производительность возрастает многократно. Без бензопилы, при наличии крупных и сырых бревен, задача по распиловке становится еще более сложной.

Конструкции козел

Классическая схема козел позволяет при распиливании бревен использовать бензопилу. При этом возникает значительная проблема – зажим режущей части пилы в конце распила.

Часть бревна, выступающая сбоку за край козел, отпиливается без затруднений. Когда же распил происходит между стойками, зажим неизбежен.

Для того, чтобы избежать этого, бревно необходимо поворачивать. Такая изнурительная, непродуктивная работа отнимает много сил и времени, а при отсутствии помощников становится основной трудностью при заготовке дров.

Некоторые конструкторы разработали и запатентовали приспособления, не допускающие зажима режущей части пилы.

•

• Форма для дорожек — большой выбор форм и простой метод создания красивого и удобного сада (фото + видео)

•

  Снегоуборщик своими руками — убираем снег легко, обзор конструкций и видов для загородного участка

Инструкция по сборке простой ручной пилорамы

Одним из самых простых и быстрых способов раскроить кругляк на доски является ручное приспособление для продольного горизонтального реза бензопилой на постоянную толщину. Лёгкость, простота и экономия обеспечиваются за счёт отсутствия основания, куда укладывается бревно. Фактически это отдельно взятая режущая часть заводских станков, только приводится в действие она мускульной силой оператора, который ведёт приспособление вдоль ствола, распиливая его. При распиловке бревно достаточно приподнять на козлы или даже просто два бруса по краям.

Описание рамы для бензопилы

Устройство содержит минимальное число деталей. Все они скрепляются сваркой или гаечно-резьбовыми соединениями:

1. Станина — представляет собой основу инструмента. Именно к ней крепится бензопила. Выполняется из стального листа толщиной 5 — 8 мм.
2. Направляющие — привариваются к станине. На них держится вся конструкция с регулировкой толщины спила. Для них лучше использовать две круглые трубки толщиной не менее 3-х мм.
3. Зажимы для шины — одна планка зажима приваривается к станине, другая соединяется с ней двумя болтами. Заведя шину между губками зажимов и затянув их, можно зафиксировать пильную гарнитуру и уменьшить нагрузку на узел крепления шины к бензопиле.
4. Каретка — узел, регулирующий толщину срезаемой со ствола доски. Представляет собой две планки с полукруглыми пазами под диаметр направляющих труб. Затягиваются болтами и гайками.
5. Опорная площадка — составляет единое целое с кареткой, крепится методом сварки с косынками или кронштейнами. Движется поверх отпиливаемой части, не позволяя полотну отклоняться от заданной траектории. Оснащается рукояткой для удобства удержания.

Изготовление основы

Станина вырезается из стального листа. Её размеры — 160 мм длина и 220 ширина. Удобнее всего это делать плазморезом, но если его в хозяйстве нет, то сойдёт и обычная болгарка. Главное — не забыть снять фаску с заготовки для красоты и безопасности. В пластине сверлятся отверстия для крепления зажимов и самой пилы. Для удержания последней можно сделать прорезь болгаркой, а затем облагородить напильником. Это позволит делать небольшие смещения, регулируя вылет шины на станке.

Для направляющих можно взять обычную полудюймовую водопроводную трубу. Соблюдая прямой угол, их приваривают к станине строго

Изготовление козла для распиливания бревен двуручной пилой своими силами

Огромное значение для удобства распиливание бревен двуручной пилой имеет высота козел. Недаром такую пилу называют «дружба», намекая и на самую известную в нашей стране бензопилу и на совместную дружную работу двух пильщиков.

Признано, что оптимальная высота козел при таком способе распиловки составляет 0,9-1,1 м. При такой высоте, когда не требуется существенным образом наклоняться и приседать, мышцы спины и ног не перенапрягаются и на следующий день не болят.

В случае ненормальной высоты козел работа по заготовке дров превращается в малопривлекательное занятие, а спина и коленные суставы работников подвергаются чрезмерной нагрузке и вызывают в них патологические изменения.

Приспособление для бензопилы для продольной распиловки своими руками

Чтобы оператору было легче собрать приспособление к бензопиле для распиловки бревен, нужно подготовить и внимательно изучить детальные схемы. В первой из них нужно указать размеры всех используемых комплектующих, порядок и особенности их монтажа, а также принцип работы конструкции. Вторая схема должна отображать примерную форму уже готового оборудования – на нее оператор сможет ориентироваться во время сборки самодельной конструкции.

Изучив чертежи, можно приступать к изготовлению.

Порядок работ должен быть следующим:

1. В первую очередь необходимо соорудить опорную раму для приспособления. Использовать для этого деревянные или пластиковые детали нельзя, так как они легко поддаются повышенным колебаниям. Из-за этого в местах установки крепежей вскоре образуются трещины, которые приводят к увеличению крепежных отверстий. В результате болтовые и другие соединения со временем ослабевают, делая каркас еще более уязвимым перед вибрацией. Лучше всего сделать остов из старой школьной парты или предварительно обработанных антикоррозийным средством квадратных труб. Их сечение в поперечном направлении может быть разным, но не меньше 2×2 см;
2. Затем можно переходить к изготовлению зажимов с размерами от 50 до 60 см. При этом нужно учесть, что торцевая часть каждого из зажимов должна стать основой для монтажа поперечины. Крепить ее к конструкции лучше всего путем сварки – так она сможет выдерживать повышенные нагрузки без риска образования трещин и надломов;
3. Далее в средней части приваренной поперечины потребуется проделать несколько отверстий, расположенных на одинаковом расстоянии друг от друга. В дальнейшем отверстия потребуются для монтажа болтовых стяжек. Посередине поперечины необходимо создать выступ – он позволит неподвижно зафиксировать направляющую бензопилы;
4. Поверх шины также нужно приварить крепежные элементы. При этом важно учесть, что ширина болтовых креплений должна быть немного больше высоты используемой направляющей;
5. Проделав все необходимые подготовительные работы, можно переходить к окончательной сборке опорной рамы. Ее размеры и форма могут быть разными – главное, чтобы она повторяла вид готового приспособления, нарисованного ранее изготовителем. При расчете габаритов самоделки нужно учитывать размеры обрабатываемой бензопилой древесины. Если конструкция будет небольшой, то и доски получатся сравнительно маленькими. Лучшим вариантом считается сборка рамы, ширина которой будет на 10 см меньше длины;
6. Далее на раме приспособления необходимо закрепить 2 дополнительные детали, длина которых должна превышать 10 см. Они должны быть зафиксированы к двум сторонам рамы в перпендикулярном положении. Такая компоновка нужна для беспрепятственного монтажа стягивающих болтов и дополнительных креплений. Для этого нужно проделать еще несколько отверстий, вкрутить в них гайки и приварить их нижние части к основе. После этого к несущей конструкции потребуется приварить ручку, которая позволит оператору контролировать процесс роспуска древесины;
7. В конце останется установить все остальные элементы приспособления. На этом этапе очень важно придерживаться правильного порядка действий и строго соблюдать схему. Особое внимание нужно уделить фиксации шины бензопилы. Дистанция между ней и заготавливаемой древесиной может быть разной – главное, чтобы направляющая смогла быстро разрезать бревна на доски той толщины, которая нужна оператору.

После сборки приспособление для продольного распила леса бензопилой должно испытать. Вначале она должна поддаваться небольшим нагрузкам – это позволит проверить надежность ее крепежей. Если приспособление для распиловки бревен бензопилой выдерживает нагрузки от небольшой древесины, значит можно переходить к постепенному увеличению ее диаметра.

Основные требования, предъявляемые к козлам

При изготовлении козел своими руками важно помнить, что главным в их конструкции является устойчивость и прочность.

•

•

  Бензиновая мотопомпа — качаем воду без привязки к розетке, основные требования к устройству

• Дровокол своими руками — механизированная подмога при заготовке дров на зиму (фото + видео)

Прочность необходима для того, чтобы выдерживать значительный вес распиливаемых бревен, а также постоянно меняющиеся, расшатывающие конструкцию силы, прилагаемые участниками распиловки дров.

По этой причине в крестообразном основании козел следует использовать брусья квадратного сечения не менее 10 х 10 см.

Далее излагается, как сделать козла для распиливания дров. Требуемые материалы:

• Деревянные брусья в сечении 10 х 10 см, длиной 110 см. Они используются для изготовления основы козел. Также подойдут гладкие, высушенные, не толстые бревна.
• 4 деревянных бруса в сечении 5 х 5 см, длиной 110 см. Они предназначены для «ног» конструкции.
• 2 бруса в сечении 5 х 5 см, длиной 35 см. Они предназначены для верхних деталей конструкции.
• 2 деревянных бруса в сечении 5 х 5 см, длиной 110 см для крепежа «ног».
• Средство «Биозащита» для обработки деталей конструкции.

На основном брусе следует сделать 12 пропилов, из которых затем вырезаются 6 пазов глубиной 2,5 см для верхних («рогов») и нижних («ног») деталей конструкции.

Следует обратить внимание на то, что ширину пазов необходимо делать примерно на 2 мм меньше, чем ширина брусьев. При таком методе брусья будут сдавлены стенками пропила, а вся конструкция обретет дополнительную прочность.

С помощью стамески и молотка изготавливаются пазы, в которые вбиваются отрезки брусьев для 4 «ног» и 2 «рогов и фиксируются шурупами.

Под необходимым углом спиливаются окончания брусьев, служащих «ногами», с такой целью, чтобы вся конструкция была устойчива. На этом работа по сборке основания закончена.

Распил бензопилой бревна на доски с приспособлением

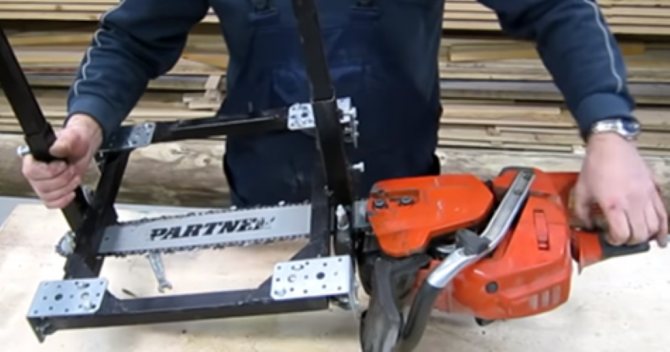

Когда необходимо бензопилой небольшой мощности распилить вдоль бревно, то без специального приспособления и навыков не обойтись. Вот как это описывает ютуб-канал Столярные изделия своими руками.

Брёвна для распила

Основу самодельного приспособления для распила составляет каретка, которая сварена из профильной трубы 25 мм. К каретке приваривают два направляющих патрубка сечением 30 мм. Для фиксации каретки по высоте на каждом патрубке устанавливают по два болта М8.

Подвижная часть приспособления имеет Т‒образную форму. Её изготавливают тоже из профильной трубы 25 мм. В каждой стойке предусмотрены зажимы, которые фиксируют шину бензопилы.

Стойки с зажимами

Чтобы цепь бензопилы перемещалась свободно, внутри зажимов приваривают губки из металла толщиной 4 мм размером 40 мм.

Каретка при распиле должна легко перемещаться по направляющим, поэтому снизу по всем углам крепят ролики. Нужны недорогие мебельные ролики из пластика.

Каретка с роликами

Перед установкой на направляющие приспособление собирают.

В качестве направляющей для каретки используют одну секцию алюминиевой лестницы. Каретку устанавливают сверху на лестницу, и благодаря роликам она легко перемещается вдоль направляющих.

Для продольного распила выбирают специальную цепь. Она отличается шагом следования звеньев и углом заточки режущей кромки. Под шаг звеньев подбирают звёздочку на бензопиле.

От размера шины зависит глубина распила бревна.

Лестницу крепят на бревне с помощью скоб и дощечек.

Крепление лестницы

После установки бензопилы с приспособлением на лестницу выбирают размер распила и по этому размеру устанавливают высоту каретки на направляющих.

Распил происходит за счёт перемещения вдоль бревна каретки с бензопилой по направляющим.

Обвязка «ног»

Брусья прикрепляются с двух сторон нижней части опор козел. Эти детали не позволят «ногам» разъехаться. Для увеличения устойчивости конструкции служат поперечные брусья, которые также крепятся шурупами.

Выступающие концы брусьев отпиливаются на нужном расстоянии вровень с поверхностью «ног». После пропитки средствами биологической защиты козлы готовы для выполнения своей функции.

Стойка для распиловки дров. Конструкция для ручного распила

Долгие столетия козлы практические не изменялись. Мастера только подстраивали ширину и высоту изделия под собственный рост и размер бревен. Раньше древесину пилили парой при помощи двуручной пилы.

Процесс распила при работе вдвоем контролировался свободной рукой. С обоих сторон рабочие придерживали концы бревна, направляя его или надавливая для более удобной работы. При распиле больших стволов их допиливали немного глубже середины и прокручивали на другую сторону. При таком разрезе спил мог иметь неровный край, что отягощало колку.

Традиционные козлы для дров делались из крестообразных стоек. Их располагали на расстоянии, равной двойной топке печки, для которой пилились дрова.

Такие изделия до сих пор можно встретить в обиходе, но они все же претерпели некоторые изменения. На них добавили еще одну крестовину, которая позволяет зажимать дрова. На таких козлах можно работать одноручными пилами.

Также на современном рынке можно встретить металлические козлы. Их оснащают зубчиками для крепкой фиксации древесины. У металлических устройств есть винтовые упоры, которые также облегчают распил, удерживая бревно в козлах.

На подобных козлах заготавливать топливо гораздо легче. Если вы самостоятельно запасаете дрова, то подобное приспособление незаменимо в вашем хозяйстве.

Козлы для работы цепной пилой

Если требуется запасти большое количество топлива, лучше всего работать электрической или бензиновой пилой. Такие инструменты не только облегчают, но и ускоряют работы в разы. Кроме того, они снижают физические и временные затраты.

Пилить дрова цепной пилой на обычных, традиционных козлах не получится, так как инструмент может сломаться, если шина застрянет в распиле. Если отрезать куски бревна, выходящие за предел крестовин конструкции, то разрез будет долгим и нерациональным. Именно поэтому для заготовки электрическим инструментом разработаны специальные козлы для распиловки дров бензопилой. Самая простая конструкция для резки дров цепной пилой состоит из тяжелой основы и устойчивых ножек. Ствол дерева спиливают в местах его выхода за границы козел. Удерживать бревно в такой установке можно ногой.

Скорость работ на такой конструкции не очень высока, но для распила средних партий она вполне годится.

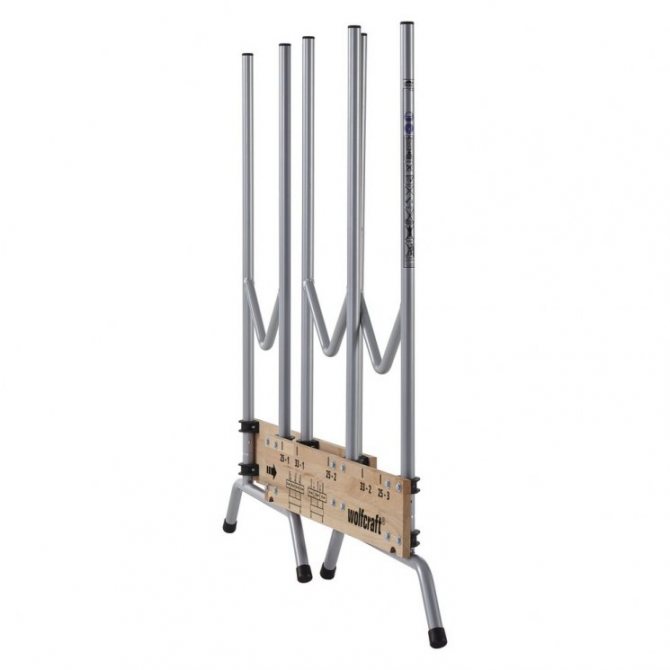

Стойка для работы цепной пилой

Если вы занимаетесь заготовкой тонких бревен, то лучше соорудить стойку для бревен. Конструкция представляет собой 4 ножки или столба, приваренных или прикрепленных к основанию. Для него можно использовать сварную раму или тяжелую металлическую пластину. Устройство удобно только для работы с небольшими стволами, разделкой больших бревен на нем не займешься. Размер козел выбирают исходя из размера печи и длины поставляемых бревен. Изделие можно изготовить практически любого размера.

Устройство имеет единственный минус – охапку поленьев в нем нельзя допилить до конца, иначе пила упрется в грунт. Для устранения такой проблемы можно установить поперечные подпорки, в которых образуется зазор между поленницей и подставкой козел. Однако устройство такого типа нельзя быстро разобрать, что снижает его функциональность.

Варианты конструкций козел

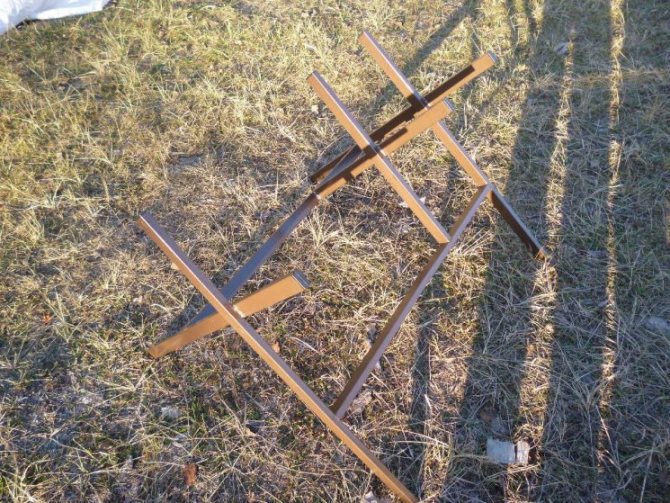

Традиционный материал для козел – древесина. Однако существуют конструкции козлы, изготовленные из металла. При решении вопроса, из чего сделать козла для распиливания дров, следует исходить из следующего.

Металлическая конструкция имеет меньший вес, а срок ее эксплуатации больше, чем деревянной. Исходными комплектующими для таких козел служат металлические прямоугольные профили с минимальными размерами сторон 5 см.

Для возможности разборки козел в их конструкции следует предусмотреть болтовые, а не сварные соединения. После разборки козлы в местах хранения займут не много места.

Следует отметить, что козлы должны иметь значительный вес. В противном случае они будут недостаточно устойчивы во время распиливания бревен. Также необходимо изготавливать конструкцию с учетом роста распиловщика.

При изготовлении металлических козел отрезки профиля скрепляются под углом 45°. Три получившиеся детали в форме косого креста скрепляются для жесткости такими же металлическими профилями по диагонали и горизонтали.

В случае затруднений при выборе материала и конструкции рекомендуется ознакомиться с размещенными в интернете фото козлов для дров.

Только что прочитанная вами статья достаточно убедительно показала, что изготовить козлы своими силами не представляет трудности.

При изготовлении козел не потребуется дефицитных, дорогих инструментов и материалов. Основная задача при их создании — устойчивость, прочность и удобство работы.

Облегченная насадка и дебаркер

С использованием продольной распиловки бревен разобрались, и можно перейти к облегченному методу. Он действительно очень прост в использовании, так как с одной стороны происходит крепление элемента. Однако данный метод обладает более низкой производительностью, если сравнивать с первым. Кроме того, доски будут получаться несколько неровные, а потому обычно их используют для второстепенных строений.

Еще одна насадка — это барабанный дебаркер, или же окариватель. Технология распиловки бревна на доски бензопилой предусматривает использование данной насадки как одной из наиболее подходящих для роспуска материала. Работает она за счет клиноременной передачи. Крепится насадка к обоим ремням, а для ее фиксации имеются в наборе специальные шкивы. Что касается скорости вращения, а следовательно, и производительности, то она напрямую зависит от размера этих самых шкивов. Благодаря этому изменить в нужную сторону скорость работы не составит труда.

Как правильно распилить бревно бензопилой на доски? По отношению к работе с данной насадкой вопрос наиболее актуален, так как во время ее эксплуатации очень важно следить за ходом работ, для чего опытные мастера даже могут привлекать помощников.
