Постоянный и переменный ток разница – советы электрика

Современные электроприборы сконструированы максимально дружелюбными к пользователю и чтобы их использовать совершенно не обязательно знать какой ток в розетке, куда они подключаются. Подобные познания могут никогда не пригодится в повседневной жизни – обычно достаточно знать, что в розетке есть ток, благодаря которому работают все бытовые приборы.

Какой ток в розетке – постоянный или переменный

Люди, мало-мальски знакомые с электротехникой, без труда ответят на вопрос о том, какой ток в розетке. Конечно же переменный. Этот вид электричества гораздо проще производить и передавать на большие расстояния, а потому выбор в пользу переменного тока очевиден.
Существует два вида тока — постоянный и переменный. Чтобы понять разницу и определить, постоянный или переменный ток находится розетке, следует вникнуть в некоторые технические особенности. Переменный ток имеет свойство изменяться по направлению и величине. Постоянный же ток обладает устойчивыми качествами и направлением передвижения заряженных частиц.

Переменный ток выходит из генераторов электростанции с напряжением, составляющим 220–440 тысяч вольт. При подходе к многоквартирному зданию ток уменьшается до 12 тысяч вольт, а на трансформаторной станции преобразуется в 380 вольт.

Обратите внимание

Напряжение между фазами именуют линейным. Низковольтный участок понижающей подстанции выдает три фазы и нулевой (нейтральный) провод. Подключение энергопотребителей осуществляется от одной из фаз и нулевого провода.

Таким образом, в здание заходит переменный однофазный ток с напряжением 220 вольт.

Схема распределения электроэнергии между домами представлена ниже:

В жилище электричество поступает на счетчик, а далее — через автоматы на коробки каждого помещения. В коробках имеется разводка по комнате на пару цепей — розеточную и осветительной техники.

Автоматы могут предусматриваться по одному для каждого помещения или по одному для каждой цепи.

С учетом того, на сколько ампер рассчитана розетка, она может быть включена в группу или быть подключенной к выделенному автомату.

Переменный ток составляется примерно 90% всей потребляемой электроэнергии. Столь высокий удельный вес вызван особенностями этого вида тока — его можно транспортировать на значительные расстояния, изменяя на подстанциях напряжение до нужных параметров.

Источниками постоянного тока чаще всего являются аккумуляторные батареи, гальванические элементы, солнечные панели, термопары.

Постоянный ток широко используется в локальных сетях автомобильного и воздушного транспорта, в компьютерных электросхемах, автоматических системах, радио- и телевизионной аппаратуре.

Постоянный ток применяется в контактных сетях железнодорожного транспорта, а также на корабельных установках.

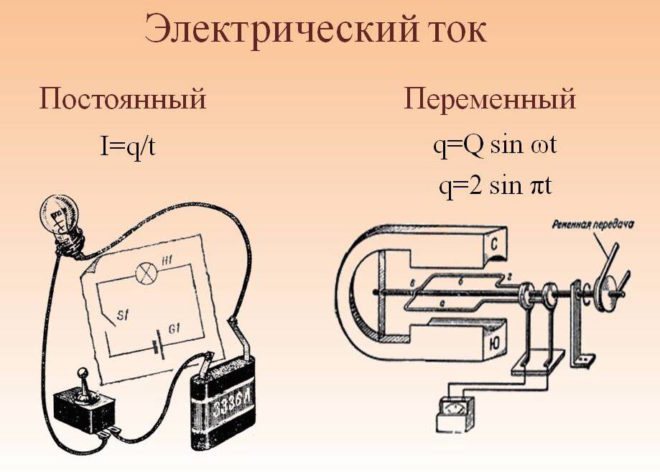

На схеме, представленной ниже, показаны принципиальные отличия между постоянным и переменным токами.

Параметры домашней электрической сети

Основными параметрами электричества являются его напряжение и частота. Стандартное напряжение для домашних электросетей — 220 вольт. Общепринятая частота — 50 герц. Однако в США используется другое значение частоты — 60 герц. Параметр частоты задается генерирующим оборудованием и является неизменным.

Напряжение в сети конкретного дома или квартиры может быть отличным от номинала (220 вольт). На данный показатель влияет техническое состояние оборудования, сетевые нагрузки, загруженность подстанции. В результате напряжение может отклоняться от заданного параметра в ту или другую сторону на 20–25 вольт.

Токовая нагрузка

Все розетки имеют определенную маркировку, по которой можно судить о допустимой токовой нагрузке. Например, обозначение «5A» указывает на максимальную силу тока в 5 ампер. Допустимые показатели следует соблюдать, поскольку в противном случае возможен выход оборудования из строя, в том числе его возгорание.

Маркировка на розетках показана на рисунке внизу:

Ко всем легально продаваемым электроприборам прилагается паспорт, где указана потребляемая мощность или номинал токовой нагрузки.

Крупнейшими потребителями электроэнергии являются такие электробытовые приборы, как кондиционеры, микроволновые печи, стиральные машины, кухонные электроплиты и духовки.

Таким приборам для нормальной работы понадобится розетка с нагрузкой не меньше 16 ампер.

Важно

Если же в документации к электробытовой технике отсутствуют сведения о потребляемых амперах (сила тока в розетке), определение нужных величин осуществляется по формуле электрической мощности:

Показатель мощности имеется в паспорте, напряжение сети известно. Чтобы определить потребление электричества, нужно показатель мощности (указывается только в ваттах) разделить на величину напряжения.

Разновидности розеток

Розетки предназначены для создания контакта между электрической сетью и бытовой техникой. Они изготовлены так, чтобы обеспечить надежную защиту от случайных прикосновений к токоведущим элементам. Современные модели чаще всего оснащены защитным заземлением, представленным в виде отдельного контакта.

По способу монтажа существует два вида розеток — открытые и скрытые. Выбор разновидности розетки во многом определяется типом монтажа.

К примеру, при организации наружной проводки используют накладные открытые розетки. Такая фурнитура проста в монтаже и не нуждается в нишах для подрозетников.

Встроенные же модели более привлекательны с эстетической точки зрения и более безопасны, поскольку токоведущие элементы находятся внутри стены.

Розетки отличаются по токовой величине. Большая часть устройств предназначена для работы с 6, 10 или 16 амперами. Старые образцы советского производства рассчитаны только на 6,3 ампера.

Методы измерения напряжения и тока

Чтобы измерить показатели напряжения и тока применяются следующие способы:

1. Наиболее простой метод — подключение к розетке электрического прибора соответствующего напряжения. Если в розетке есть ток, электроприбор будет функционировать.
2. Индикатор напряжения. Это приспособление может быть однополюсным и представлять собой специальную отвертку. Также выпускаются двухполюсные индикаторы с парой контакторов. Однополюсное устройство определяет фазу в розеточном контакте, но не обнаруживает наличие или отсутствие нуля. Двухполюсный же индикатор показывает ток между фазами, а также между нулем и фазой.
3. Мультиметр (мультитестер). С помощью специального тестера проводятся измерения любого типа тока, присутствующего в розетке — как переменного, так и постоянного. Также мультиметром проверяют уровень напряжения.
4. Контрольная лампа. С помощью лампы определяют наличие электричества в розетке при условии, что лампочка в контрольном приборе соответствует напряжению в тестируемой розетке.

Перечисленной выше информации вполне достаточно для общего понимания принципов организации электрической сети в доме. Приступать к проведению любых электротехнических работ следует только с соблюдением всех мер безопасности и при наличии соответствующей квалификации.

Какой ток в розетке – постоянный или переменный

Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/kakoj-tok-v-rozetke.html

Несколько советов по выбору розеток УЗО и АВ

Первым делом следует выписать отдельно мощности всех бытовых приборов, разделив их на группы, от которых они будут запитаны. Вычислив, какой ток в розетке будет максимальным, можно определить параметры автоматического выключателя и УЗО, требуемого для конкретной линии. Если планируется общее устройство защитного отключения, то все показатели силы тока складываются. Такое вполне допустимо, но следует помнить, что на каждую группу должен стоять отдельный автоматический выключатель. Он устанавливается после УЗО, которое запитывается от прибора учета электроэнергии. Здесь между счетчиком и устройством защитного отключения необходима установка общего автомата. Он защитит УЗО в случае короткого замыкания или нагрева проводки. Еще одно место обязательной установки автоматического или пакетного выключателя – перед электросчетчиком. Им пользуются в случае необходимости замены или обслуживания прибора учета.

В чем разница между постоянным и переменным током

Электрический ток представляет собой направленный поток электронов от одного полюса источника тока к другому. Если это направление постоянно и не меняется во времени, говорят о постоянном токе. Один вывод источника тока при этом считается плюсовым, второй – минусовым.

Принято считать, что ток течет от плюса к минусу.

Классическим примером источника постоянного тока является обычная пальчиковая батарейка.

Такие батарейки широко применяются в качестве источника питания в малогабаритной электронной аппаратуре – например, в пультах дистанционного управления, в фотоаппаратах, радиоприемниках и т.д. и т.п.

Переменный ток, в свою очередь, характеризуется тем, что периодически меняет свое направление. Например, в России принят стандарт, согласно которому напряжение в электрической сети равно 220 В, а частота тока составляет 50 Гц. Именно второй параметр и характеризует, с какой частотой изменяется направление электрического тока.

Если частота тока равна 50 Гц, то он меняет свое направление 50 раз в секунду.

Значит ли это, что в обычной электрической розетке, имеющей два контакта, периодически меняются плюс с минусом? То есть сначала на одном контакте плюс, на другом минус, потом наоборот и т.д. и т.п.? На самом деле все обстоит немного иначе.

Электрические розетки в электросети имеют два вывода: фазовый и заземляющий. Обычно их называют «фазой» и «землей». Заземляющий вывод безопасен, напряжения на нем нет. На фазовом же выводе с частотой 50 Гц в секунду меняются плюс и минус. Если коснуться «земли», ничего не произойдет.

Разновидности прибора

Мультиметр (мультитестер) представляет собой прибор для замеров самых разных параметров электросети, а также других питающихся от нее элементов.

Устройство позволяет с высокой точностью установить такие характеристики сети, как напряжение, ток, сопротивление и целый ряд других данных. Мультитестер дает возможность также проверять транзисторы, выполнять «прозвон» кабелей и проводов, тестировать диоды и т.п.

С точки зрения исполнения самого прибора выделяют аналоговые и цифровые мультиметры. Приборы отличаются по функциональным характеристикам, точности работы, качеству изготовления, комплектации.

Аналоговые тестеры нередко именуют вольтметрами или амперметрами, так как такие приборы обычно настроены на выполнение 2-3 функций и не более того. Аналоговые устройства показывают результаты измерений обычной стрелкой на шкале. Такая техника довольно сложна в эксплуатации, требует определенного опыта. Новичок далеко не сразу разберется со всеми имеющимися шкалами, чтобы определить конечное значение электрических данных. К тому же, аналоговое оборудование не способно фиксировать стрелку на позиции, что затрудняет работу с ним.

Цифровое устройство выдает результаты замеров в электронном виде (на жидкокристаллический монитор). Прибор прост в эксплуатации и резко уменьшает участие человеческого фактора, а значит и ошибки в измерениях. Простота и точность показаний сделали цифровые устройства самыми популярными на рынке.

Какой ток опаснее постоянный или переменный

Наша жизнь немыслима без электричества — оно освещает города и квартиры, приводит в движение поезда, руководит работой мобильных гаджетов. Но порой электричество представляет прямую угрозу жизни и здоровью человека. Попробуем разобраться, какой ток опаснее, постоянный или переменный, и как он может повлиять на организм.

Содержание

Постоянный

Для создания потока электронов необходима цепь постоянного электрического тока

Постоянным током называется направленное движение заряжённых частиц от отрицательного полюса к положительному, которое не изменяется по величине и направлению. В проводнике не возникает свободных зон или зон скопления заряда, так как электроны сменяются другими по мере их движения.

Переменный

Переменный ток применяется в устройствах связи (радио, телевидение, проволочная телефония) и это благодаря тому, что напряжение и силу переменного тока можно преобразовывать почти без потери энергии

Переменный ток изменчив, он заставляет электроны проводника двигаться хаотично, не имеет стабильной величины и направления. На графике переменное электрическое поле подобно синусоиде, в которой равные «пики» чередуются равными «провалами». Расстояние между ними определяется частотой тока. Общепринятый на постсоветском пространстве стандарт частоты — 50 Гц.

Какой ток опаснее?

Переменный ток протекает в розетках и распределительных коробках, поэтому его опасность более актуальна

До сих пор законы воздействия электричества на человеческий организм мало изучены. На характер и тяжесть поражения влияет множество факторов, самыми значимыми из которых являются:

1. Напряжение. В диапазоне от нуля до 400 В более опасным считают переменный ток. На отметке в 500 В у обоих видов тока равная поражающая сила, а при напряжении в 600 В и выше постоянный ток превращается в злейшего врага. То есть при высоком вольтаже переменный ток менее опасен, чем постоянный.
2. Частота (для переменного тока). Ток частотой до 500 Гц считается относительно безопасным, как и ток частотой свыше 1 тыс. Гц. Самые опасные значения — 600–900 Гц.
3. Сила тока. Серьёзные травмы организму способен нанести переменный ток в 20 мА и выше, а также постоянный ток силой не менее 100 мА. При равной силе тока переменный опаснее.
4. Зона воздействия. Поражения конечностей не так опасны, как поражения туловища и головы.

Выделяют четыре степени тяжести при поражении электрическим током:

1. Первой свойственны исключительно судорожные сокращения мышц.
2. На второй добавляется потеря сознания.
3. Третья стадия приводит к нарушениям в работе сердца и дыхательной системы.
4. Четвёртой является клиническая смерть.

Любая стадия может сопровождаться более или менее сильными ожогами.

Будьте внимательны и осторожны, следите за исправностью электроприборов, соблюдайте правила техники безопасности, и тогда поражение электрическим током вам не грозит.

Источник: https://elektro.guru/osnovy-elektrotehniki/kakoy-tok-opasnee-postoyannyiy-ili-peremennyiy.html

Откуда берется напряжение

Чтобы подать электричество в розетку, необходимо его как-то сгенерировать. Для выработки электроэнергии до сих пор в большинстве применяются технологии конца 19 века – электромагнитная индукция, преобразующая механическую энергию в электрическую. Проще говоря – генераторы. Различие генераторов лишь в том, каким образом подают механическую энергию. Раньше это были громоздкие паровые машины. Со временем добавились гидротурбины для проточной воды (гидроэлектростанции) , двигатели внутреннего сгорания, ядерные реакторы.

Принцип действия генератора основан на магнитной индукции. Вращательное движение генератора превращается в электрический ток. То есть можно сказать, что генератор — это тот же самый электродвигатель, но обратного действия. Если на электродвигатель подать напряжение, то он начнет вращаться. Генератор работает наоборот. Вращательное движение вала генератора превращается в электрический ток. Поэтому, чтобы вращать вал генератора, нам потребуется какая-либо энергия извне. Это может быть пар, который раскручивает турбину, а она в свою очередь раскручивает вал генератора

либо это может быть сила потока воды, которая с помощью гидротурбины раскручивает вал генератора, а он в свою очередь также вырабатывает электрический ток

Ну или это может быть даже ветряк

Короче говоря, принцип везде один и тот же.

Кстати, ядерный реактор не способен самостоятельно выработать энергию. По сути, атомная энергоустановка является тем же самым примитивным паровым котлом, где рабочим телом является обыкновенный пар. Да, нынче существуют иные способы генерации электричества, на вроде тех же самых солнечных элементов, бетагальванических и изотопных ядерных батарей, «мифических» токомаков. Однако, вышеперечисленный «хайтэк» имеет существенные ограничения – запредельная стоимость материалов ,монтажа и наладки, габариты и малый кпд. Потому, всерьёз рассматривать всё это в качестве полноценной электростанции большой мощности не стоит (по крайней мере в ближайшие пару десятков лет).

Какой ток лучше использовать: переменный или постоянный?

Э-э… а вот встречный вопрос: какая обувь лучше – ботинки или тапочки?

Ну ясен же пень, что где какой лучше – там такой и надо применять. Потому что у каждого есть свои достоинства и свои недостатки, и точно так же для каждой задачи лучше или один ток, или другой. Поэтому где какой надо – там такой и применяют.

Для промышленности лучше переменный, потому что основное промышленное применение электроэнергии – это электромоторы.

По своих характеристикам двигатели переменного тока имеют определённые преимущества – простота реверсирования (для трёхфазных двигателей), высокая мощность, отсутствие искрения, отсутствие скользящих или подвижных контактов в конструкции.

Для других задач – нагрев (печи), освещение – совершенно по фигу. Поэтому в промышленности практически везде применяется переменный ток. Вот разве что для электролиза – постоянный, ну тут уже понятно почему.

Основное преимущество переменного тока – куда более низкие потери при передаче энергии со станции потребителям. Постоянный ток крайне сложно трансформировать (разве что по системе двигатель – генератор), зато переменный – запросто.

Тем самым огромные мощности можно передавать при сравнительно умеренных токах, а значит, потери в линии передаче (пропорциональные квадрату тока) будут несопоставимо ниже, чем на постоянном, который должен быть того же напряжения, что нужно потребителю.

Для передачи энергии постоянный ток применяется только на сверхвысоковольтных линиях, скажем, ЛЭП-1200 (1200 киловольт; чем выше напряжение – тем больше мощность, которую можно передавать по линии). Это связано с тем, что на постоянном токе потери на коронный разряд ниже, чем на переменном, а при таких высоких напряжениях с этими потерями уже приходится считаться.

А вот в обработке сигналов нужен постоянный ток, потому что сигналы обрабатываются схемами, питающимися постоянным током. Поэтому любая современная электроника начинается с источника питания.

Обратите внимание

Насчёт того, что “Переменный ток из розетки преобразуется в постоянный, потом снова в переменный (но уже другой частоты), а тот снова в постоянный и в несколько разных напряжений”, – это несколько не в тему… Снова переменный другой частоты – это, замечу, сотни мегагерц (задающая частота разного рода внутренностей).

И вот эти сотни мегагерц уже ни в какой постоянный больше не преобразуются. Ну разве что какой-то триггер заторчит в определённом логическом состоянии н всё то время, что система работает, – но это, согласитесь, вовсе не “преобразование в постоянный”.

Поэтому источник питания в современной электронике, как правило, один. И сетевое напряжение преобразуется там в постоянное один раз, а не несколько.

Вот потом из этого постоянного – да, можно получаться множество других разных напряжений, каждое на своём стабилизаторе (и, возможно, со своей частотой, которая опять же где-то сотни килогерц), но это не туда-сюда гонять.

И кпд современного испульсного блока питания вполне себе ничего, величиной в 95% сейчас уже никого не удивить.

Где могут пригодиться знания по электричеству

Хорошо если вопросы о принципах работы электроприборов возникают просто из «спортивного интереса». Хуже бывает в случае поездки в другую страну, где неподготовленные путешественники с удивлением обнаруживают розетки незнакомого типа. Если до этого человек обращал внимание на надписи возле «своих» розеток, то в «чужих» может оказаться другая частота и напряжение. Для понимания почему так происходит, надо хотя бы в общих чертах ознакомиться с основами электротехники.

Сразу необходимо оговориться, что все рассказанное ниже дано в очень упрощенном и утрированном виде. Некоторые аналогии могут полностью не отражать все происходящие в электропроводке процессы и даны исключительно для общего их понимания.

Различия постоянного и переменного тока

Движение заряженных частиц (электронов и ионов), которое направлено или упорядоченно, называется электрическим током. Электрический ток может быть переменный ток и постоянный.

Электроток с постоянными свойствами и направлением называется постоянным. Постоянный ток необходим для работы всех электроприборов.

Все электрическое оборудование, питающееся от аккумулятора, тоже потребляет постоянный ток.

Батарейка и аккумулятор являются источниками постоянного тока, с помощью преобразователя его можно превратить в переменный ток. Постоянный ток и переменный, в чем же их отличия?

Всем известно, что выдаваемое розеткой напряжение составляет 220 Вольт, однако оно не постоянное, а максимальное напряжение, может достигать показаний свыше 300 Вольт.

Соответственно постоянный имеет не меняющееся в течение времени направление движения электронов и величину напряжения, а напряжение переменного тока постоянно изменяется. Отличие переменный от постоянного тока имеют именно в величине напряжения.

Важная характеристика электрического тока – это частота

Измеряется она Герцами, представляя собой, отношение количества повторений к промежутку времени, за которое они совершены. Россия применяет частоту 50 Гц.

На практике частота 50 Гц значит, что поток электронов колеблется, а его направление изменяется 50 раз в секунду.

Во всех электрических розетках течет переменный ток. Использование переменного, а не постоянного тока связано с возможностью передачи электроэнергии на большие расстояния без значительных потерь.

Этим собственно и отличается постоянный ток и также переменный.

Важно

В электрической подстанции подается напряжение в 220 тысяч Вольт и более, затем в трансформаторной подстанции, расположенной поблизости от жилых строений, преобразуется из 10 тысяч в 380 Вольт и направляется потребителю.

Электродвигатели, работающие на переменном токе значительно проще в конструкции и более долговечны.

Переменный в постоянный преобразуют с помощью выпрямителей. Сначала подключают диодный мост, чтобы сделать его однонаправленным. Затем необходимо подключение конденсатора или сглаживающего фильтра для исправления провала между пиками синусоиды.

Превращается постоянный ток и также переменный в одно мгновение, а вот с обратным изменением дела обстоят намного хуже. То есть переменный в постоянный преобразовать сложнее. Для этого требуется использовать инвертор, достаточно сложное и дорогое устройство. Как правило, такое преобразование требуется редко, например, если нужно включить электроприборы в бортовую сеть автомобиля.

Источник: https://ampersite.ru/osnovy-elektrotekhniki/postoyannyj-i-peremennyj-tok-v-chem-ikh-razlichiya.html

Формула напряжения

В физике есть формула, хотя практического применения она не имеет. Официальная формула записывается так.

формула напряжения

где

A — это работа электрического поля по перемещению заряда по участку цепи, Джоули

q — заряд, Кулон

U — напряжение на участке электрической цепи, Вольты

На практике напряжение на участке цепи выводится через закон Ома.

Будет интересно➡ Тепловое реле для электродвигателя

напряжение из закона Ома

где

I — сила тока, Амперы

R — сопротивление, Омы

Чем отличается постоянный ток от переменного

Несмотря на то, что электричество прочно вошло в нашу жизнь, подавляющее большинство пользователей этого блага цивилизации не имеют даже поверхностного понимания, что такое ток, не говоря о том, чем отличается постоянный ток от переменного, какая между ними разница, и что такое ток вообще. Первым, кого ударило током, стал Алессандро Вольта, после чего он посвятил этой теме всю жизнь. Давайте и мы уделим внимание этой теме, чтобы иметь общее представление о природе электричества.

Мы попробуем избежать сложной физики, и будем использовать для рассмотрения этого вопроса метод аналогий и упрощений. Но перед этим напомним старый анекдот про экзамен, когда честный студент вытащил билет «Что такое электрический ток».

— Извините профессор, я готовился, но забыл – ответил честный студент. — Как Вы могли! Упрекнул его профессор, Вы же единственный человек на Земле, который это знал! (с)

Это конечно шутка, но в ней огромное количество правды. Поэтому не станем искать Нобелевских лавров, а просто разберёмся, переменный ток и постоянный, в чём разница, и что принято считать источниками тока.

За основу мы примем допущение, что ток – это не движение частиц (хотя движение заряженных частиц тоже переносит заряд, а значит, создаёт токи), а движение (передача) избыточного заряда в проводнике от точки большого заряда (потенциала) к точке меньшего заряда.

Аналогия – водохранилище, вода всегда стремится занять один уровень (уравнять потенциалы). Если открыть в плотине отверстие, вода начнёт течь под уклон, возникнет постоянный ток.

Чем больше отверстие – тем больше воды будет протекать, сила тока вырастет, как и мощность, и количество работы, которую способен выполнить этот ток. Если не управлять процессом, вода разрушит плотину и немедленно создаст зону затопления с поверхностью одного уровня.

Это короткое замыкание с выравниваем потенциалов, сопровождающееся большими разрушениями.

Таким образом, постоянный ток появляется в источнике(как правило, за счёт химических реакций), в котором возникает разница потенциалов в двух точках. Движение заряда от более высокого значения «+» к низкому «-» выравнивает потенциал, пока длится химическая реакция.

Итог полного выравнивая потенциала, мы знаем – «батарейка села». Отсюда следует понимание, почемупостоянное и переменное напряжение значительно отличаются по стабильности характеристик. Батарейка (аккумулятор) расходуют заряд, поэтому напряжение постоянного тока снижается со временем.

Совет

Для поддержания его на одном уровне используют дополнительные преобразователи. Изначально человечество долго решало, чем отличается постоянный ток от переменного для повсеместного использования, т.н. «Война токов».

Она закончилась победой переменного тока не только потому, что меньше потери при передаче на расстояние, но и генерация постоянного тока из тока переменного оказалась проще. Очевидно, что постоянный ток, получаемый таким образом (без расходуемого источника) имеет куда более стабильные характеристики.

Фактически в этом случае переменное и постоянное напряжение жёстко связаны, и по времени зависят только от генерации энергии и количества расхода.

Таким образом, постоянный ток по своей природе – это возникновение неравномерного заряда в объёме (химическая реакция), который можно перераспределить при помощи проводов, соединив точку высокого и низкого заряда (потенциала).

Остановимся на таком определении как общепринятом. Все остальные постоянные токи (не батарейки и аккумуляторы) являются производными от источника переменного тока. Например, на этой картинке синяя волнистая линия наш постоянный ток, как итог преобразования переменного.

Обратите внимание на комментарии к картинке, «большое количество контуров и коллекторных пластин». Если преобразователь будет другим, картинка будет другой.Та же синяя линия ток почти постоянный, но пульсирующий, запомним это слово. Здесь, кстати, чистый постоянный ток – красная линия.

Взаимосвязь магнетизма и электричества

Теперь посмотрим, чем отличается переменный ток от постоянного тока, который зависит от материала. Самое главное –возникновение переменного тока не зависит от реакций в материале. Работая с гальваническим (постоянным током), быстро было установлено, что проводники притягиваются друг к другу как магниты.

Следствием стало открытие, что магнитное поле при определённых условиях генерирует электрический ток. То есть, магнетизм и электричество оказались взаимосвязанным явлением с обратным преобразованием. Магнит мог дать ток в проводник, а проводник с током мог быть магнитом.

На этой картинке моделирование опытов Фарадея, который, собственно говоря, и обнаружил это явление.

Теперь аналогия для переменного тока. Магнитом у нас будет сила притяжения, а генератором тока – песочные часы с водой. На одной половине часов напишем «верх», на другой «низ».

Переворачиваем наши часы и видим, как вода течёт «вниз», когда вся вода перетекла, переворачиваем ещё раз и вода у нас течёт «вверх». Притом, что ток у нас имеется в наличии, он меняет направление два раза за полный цикл.

По науке это будет выглядеть так: частота тока зависит от частоты вращения генератора в магнитном поле. При определённых условиях мы получим чистую синусоиду, или просто переменный ток с разными амплитудами.

Заземление

Розетка без провода заземления не редкость для старых домов, потому что раньше в быту практически не использовались мощные электроприборы. Современные требования к безопасности электроприборов гораздо жестче, поэтому розетки устанавливаемые без заземления просто не могут быть использованы даже в проекте.

Смысл заземления в дополнительной защите. Если используется розетка без защитного заземления, то в большинстве случаев корпус приборов подключен к рабочему нолю. Как итог – если фаза попадает на корпус устройства (при пробое изоляции), то происходит короткое замыкание и выбивает защитные пробки. Это приводит к порче прибора, и сравнительно безопасно для человека, при одном условии – если он на момент замыкания не касался устройства. В противном случае, пока не сработает защита, человека бьет ток короткого замыкания, который в десятки раз выше номинального.

Розетки с заземлением разделяют ноль на рабочий, необходимый для функционирования устройства, и защитный. Корпус теперь, соединен с заземлением, а ноль работает в штатном режиме. Если на корпус попадает фаза, то розеточный заземляющий контакт «уводит» ее от человека, даже если он на этот момент касается устройства, а защитная автоматика выключает питание. Человека током не бьет, короткого замыкания не происходит и устройство по возможности остается в сохранности. Остается только найти место где повредилась изоляция и устранить неисправность.

Розетка без исправного заземления будет работать точно так же как и с ним, но при возникновении нештатной ситуации не сможет обеспечить должную защиту подключенным устройствам и человеку.

Как итог, вопроса что лучше ставить – розетки работающие без заземления или все-таки с ним, не существует – ПУЭ однозначно требуют поставить устройство второго типа.

Требования к штепсельным соединениям

Для подключения электроприбора к сети розетка с вилкой являются соответственно источником и приемником энергии, образуя штепсельное соединение. К нему предъявляются следующие требования.

Надежный контакт. Слабое соединение приводит к разогреву и выходу его из строя

Важно также обеспечить надежную фиксацию от самопроизвольного отключения. Здесь удобно применять пружинящие контакты в розетке. Изоляция токонесущих частей друг от друга. Защита от прикосновения руками или разными предметами к деталям, находящимся под напряжением

Для защиты от детей в розетках предусматриваются специальные шторки, открывающиеся только тогда, когда вставляется вилка. Обеспечение полярности при подключении. Это важно, если через соединение течет постоянный ток или устройство применяется в сочетании с однополюсным выключателем. Конструкция розетки не допускает неправильного подключения. Наличие заземления для приборов 1 класса защиты. В розетках важно правильно подключить заземление.

Проверка подключения

Розетка для варочной панели и духового шкафа

Напряжение проверяется в розетке подключением вольтметра или тестера. При его наличии прибор укажет, сколько в ней вольт.

Сила тока может определяться амперметром, подключенным последовательно с работающей нагрузкой.

Электрики проверяют наличие напряжения индикатором. Однополюсный – выполняется в виде отвертки с лампочкой. С его помощью можно найти фазу, но подключение нулевого провода он не покажет. Это можно сделать двухполюсным индикатором, подключив его между фазой и нулем. Легко можно проверить напряжение в розетке контрольной лампой, которому она должна соответствовать.

Параметры для измерения

Мультитестер позволяет не только выяснить, какое напряжение в розетке, но и произвести следующие типы измерений:

• показатель переменного и постоянного напряжения и тока;
• электрическое сопротивление;
• емкость;
• температура;
• частота;
• характеристики диодов и транзисторов.

Измерения позволяют получить большой объем нужной информации. К примеру, проверив напряжение в батарейке, можно сделать вывод об остатке ее рабочего ресурса. Другой пример: новая лампа не горит, а после проверки напряжения оказывается, что проблема в электропроводке. Мультиметр поможет и в ситуации, когда нужно удостовериться, что электричество действительно отключено во всей квартире (при проведении электромонтажных работ).

Обобщенные определения

Физический процесс, при котором заряженные частицы движутся упорядоченно (направленно), называется электротоком. Его принято разделять на переменный и постоянный. У первого направление и величина остаются неизменными, а у второго эти характеристики меняются по определенной закономерности.

Приведенные определения сильно упрощены, хотя и объясняют разницу между постоянным и переменным электротоком. Для лучшего понимания, в чем заключается это различие, необходимо привести графическое изображение каждого из них, а также объяснить, как образуется переменная электродвижущая сила в источнике. Для этого обратимся к электротехнике, точнее ее теоретическим основам.
