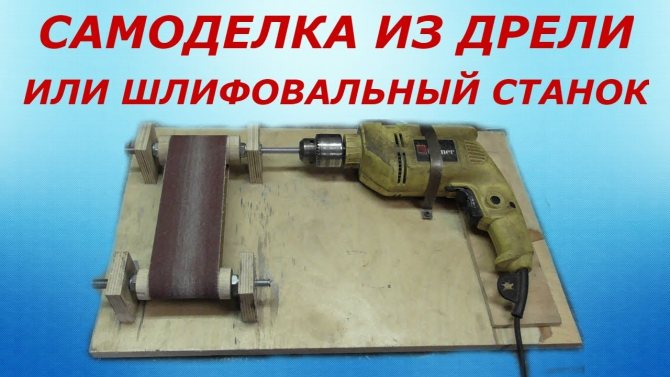

Ленточный шлифовальный станок из дрели своими руками + фото и видео

Ленточный шлифовальный станок из дрели своими руками + фото и видео
Большинство мастеров-любителей для небольшого объема шлифовки (что время от времени требуется) используют шлифовальные станки, которые они делают своими руками.

В качестве инструмента абразивного действия в таких приборах обычно применяются диски и ленты из ткани, а также шлифовальной бумаги. Это можно объяснить тем, что они недорогие по стоимости и можно легко их поменять, если требуется выполнить шлифовку с другим уровнем зернистости.

Помимо шлифования металлов, древесины и пластмассы на подобных самоделках вполне успешно можно заточить слесарные/столярные инструменты, а также улучшать сверла токарные резцы.

Как сделать ленточно-шлифовальный станок

Многие домашние мастера и профессионалы задаются вопросом, как изготовить шлифовальный станок своими руками. Причина возникновения такого вопроса достаточно проста: высокая стоимость серийного шлифовального оборудования, окупить которое при нерегулярном использовании не всем под силу. Для того чтобы сделать такое оборудование, понадобится несколько основных составляющих: электродвигатель, катки и надежная станина. Естественно, не будут лишними чертежи такого устройства или его фото. Также в конце статьи можно посмотреть ролики по сборке ленточного станка своими силами.
Двигатель для ленточного шлифовального оборудования найти несложно, его можно снять с отслужившей свой срок стиральной машинки. Станину придется сделать самостоятельно, для этого можно использовать лист металла с размерами 500х180х20 мм. Одну сторону станины следует обрезать очень ровно, так как к ней необходимо будет крепить площадку, на которой будет смонтирован электродвигатель. Площадку для электродвигателя также следует сделать из листа металла с размерами 180х160х10 мм. Такую площадку нужно закрепить к станине очень надежно при помощи нескольких болтов.

Еще один вариант исполнения станины

Эффективность ленточного шлифовального станка напрямую зависит от характеристики электродвигателя, который на нем установлен. Если вы собрались сделать шлифовальный станок своими руками, то вам вполне подойдет электродвигатель с мощностью 2,5–3 кВт, развивающий порядка 1500 оборотов в минуту. Для того чтобы при использовании такого двигателя шлифовальная лента перемещалась со скоростью 20 м/с, барабаны должны иметь диаметр порядка 200 мм. Что удобно, если подобрать двигатель с такими характеристиками, то вам не потребуется делать редуктор для своего шлифовального станка.

Ведущий вал соединяется с валом электродвигателя напрямую, а второй — ведомый — должен свободно вращаться на оси, которую устанавливают в подшипниковые узлы. Чтобы абразивная лента более плавно касалась поверхности обрабатываемой детали, участок станины, на котором устанавливается ведомый вал, следует выполнить с небольшим скосом.

Сделать валы для ленточного шлифовального станка с минимальными финансовыми затратами можно из плиты ДСП. Просто нарезаете из такой плиты квадратные заготовки размером 200х200 мм, сверлите в них центральные отверстия и пакетом с суммарной толщиной 240 мм насаживаете их на ось. После этого вам останется только проточить полученный пакет и сделать из него круглый вал с диаметром порядка 200 мм.

Чертежи и подробный разбор некоторых деталей станка, выполненного из дерева.

Ленточно-шлифовальный станок из дерева (нажмите, чтобы увеличить)

Чтобы лента располагалась строго посередине вала, диаметр его центральной части должен быть на 2–3 мм больше, чем по краям. А чтобы исключить проскальзывание ленты на барабане, необходимо намотать на него слой тонкой резины, для чего можно использовать старую шину от велосипедного колеса, предварительно разрезав ее вдоль всей ее длины.

Шлифовальная лента для такого станка, оптимальная ширина которой должна соответствовать 200 мм, делается из обычного наждачного полотна. Стандартное полотно разрезается на полосы требуемой ширины, а из них уже клеится абразивная лента. Следует иметь в виду, что материал клеится встык, для этого с обратной стороны подкладывается плотная материя, которая и укрепит полученный шов. На свойства такого шва большое влияние оказывает клей, он должен быть очень качественным, тогда материал не порвется по шву после недолгого использования.

Еще несколько вариантов изготовления ленточно-шлифовальных станков можно увидеть на видео ниже.

https://youtube.com/watch?v=opM1afRob6o

Создание ленточного станка для шлифования

На самом деле существует лишь две основные сборки для шлифовального ленточного станка – это с вертикальным размещением рабочей части абразивной ленты, а также с горизонтальным. У тех, кто делает шлифовальные станки, первый вариант пользуются популярностью, потому что устройство подойдет для множества видов процессов обработки, а еще куда удобнее для заточки инструмента. Кроме того, пыль в процессе отводится вниз. В роли материала для создания станины, роликов и основных частей большинство мастеров часто применяют не металл, а древесину или даже фанеру.

У варианта с древесиной достаточно много достоинств:

• Все компоненты и детали можно сделать в столярной мастерской.
• Подгонять древесные детали намного проще.
• Деревянная конструкция обладает меньшим весом.
• Устройство устойчиво к вибрациям и его можно легко разобрать при необходимости.

Для того, чтобы самостоятельно заняться изготовление надежного, работоспособного и безопасного шлифовального станка, следует обладать хотя бы минимальными инженерными знаниями и навыки по обработке материалов изготовления конструкции. По этой причине далее мы будет рассматривать только очень важные моменты создания и сборки станка, причем его схематическая компоновка представлена на снимке ниже.

Подбор электрического двигателя

Они удобны для монтажных работ, так как оснащены специальными крепежными лапками на корпусе с отверстиями, а еще резьбу на валу для шкивной насадки. Электрический инструмент (как правило, речь идет о болгарках и дрелях) прикрепляют на скобы или съемные хомуты. Их двигатели будут работать на более высоких частотах, и по этой причине в станках для шлифовки оптимальным вариантом будет применение моделей, где есть возможность отрегулировать данный параметр.

В шлифовальной машинке из дрели скорость движения электропривода является одной из наиболее важных характеристик самодельного станка, потом что по ней будет рассчитан диаметр приводного шкива, который передает вращение шлифовальной ленты. Все типы абразивных лент рассчитаны на применение с определенной линейной скоростью, и ее показатели измеряются в м/с, а рабочая скорость будет равна окружной скорости шкива привода.

По этой причине при наличии электрического двигателя с известными данными создание проекта шлифовального станка обязательно должно быть начато с того, что вы определитесь с диаметром.

Обратите внимание, что по длине шлифовальной ленты и диаметру шкивов, а также роликов можно рассчитать их межцентровые расстояния, а еще определить общий размер будущего станка для шлифования.

Рама (станина) и ее устройство

Теперь немного о раме. Ее еще называют станиной станка для шлифовки, и она представляет собой опорную конструкцию, на которую монтируют электрический привод, ролики и шкивы. От ее жесткости и точного изготовления будет зависеть нормальное движение абразивной ленты, а также устойчивость прибора. Контуры рамы, как правило, повторяют схему роликов (имен кинематическую), которые размещены в ее крайних точках.

После этого ее конструкция будет рассмотрена на примере самодельного устройства из фанеры и дерева, в котором в роли привода применяется электрическая дрель. Процесс создания такого шлифовального станка вы можете увидеть подробно в видеоролике, а в конце вы найдете эскизы всех деталей в реальными размерами.

Станина станка представляют собой конструкцию коробчатого типа, причем внутри нее расположен шкив привода и пара роликов. Она сделана из фигурной боковины ломаной формы в виде буквы «С», которая установлена на большое основание. В роли материала для каждой детали такого шлифовального станка применяется фанера с большой толщиной.

На нижнем выступе станины прикреплен рабочий столик с прорезью для абразивной ленты. Шкив привода установлен на вертикальной части станины, а направляющий ролик на окончании нижней; регулирующий и натяжной элемент расположен вверху. Аналогичная фигурная боковина прикреплена к петлям в виде дверцы, а еще в полной мере прикрывает все пространство с роликами и шкивом.

Огромным преимуществом такого шлифовального ленточного устройства является то, что все его детали сделаны при помощи простейшего инструмента в столярной мастерской, а во время процесса сборки применяется минимальное число разновидностей креплений и комплектующих из металла. Как видите, на его изготовление мастер потратит не больше, чем 2 дня.

Обратите внимание, что если посмотреть на все с точки зрения безопасности, то решение полностью прикрыть ролики и ленты является оптимальным. А к ощутимым недостаткам такого станка можно отнести только небольшую амплитуду натяга ленты.

Установка ролика

В самодельных и фабричных ленточных шлифовальных станках обычно применяется от 2 до 4 ролик разного размера. Один из них всегда будет шкивом на оси привода и постоянно передает движение шлифовальной ленте. Еще один буде выступать в качестве натяжного (иногда эта функция сочетается с осевым регулированием).

Остальные же являются направляющими и тоже способны иметь регулировку. Одной из самых популярных является конструкция шлифовальных станков, в которых по три ролика. В таком случае каждый будет выполнять одну из функций. В подобной конфигурации при вертикальном размещении рабочей части абразивной ленты для шлифования вверху будет расположен ролик натяжного, а внизу направляющего типа.

Ленточный шлифовальный станок из дрели своими руками нужно еще и настроить. Для этого после монтажа роликов и шкива следует на раме станка обязательно произвести наладку. При работе шлифовальная лента будет двигаться со скоростью 10-30 м/с, и каждое отклонение в геометрии взаимного размещения роликов и шкива способно вызвать обрыв и сход.

По этой причине их оси должны быть выставлены аккурат параллельно горизонтали, а плоскости вращения, по которым будет продвигаться лента, четко совпадать по вертикалям. Возможность подобных регулировок обязательно должна быть заранее предусмотрена во время разработки конструкции ленточного станка для шлифования.

Краткая инструкция

Несмотря на всю простоту конструкции, такой станок всегда справится со всеми возложенными на него задачами, и если у вас в бюджете не заложены средства на то, чтобы покупать заводской станок, то самодельное устройство станет для вас прекрасны помощником. Для начала следует коронкой вырезать 6 толстых деталей круглой формы и четыре кругляшки потоньше.

Хотя в этом случае все расчеты основаны на том, какова толщина наждачной бумаги (которую тоже можно сделать по ходу дела), вы можете переделать такой станок и приспособить его под свои нужды. Помимо деталей круглой формы потребуется шпилька, на которую вы будете нанизывать круги. Далее требуется склеить круглые детали между собой и приклеить к шпильку из металла. В итоге получатся новые детали.

Далее возьмите пару небольших кусков фанеры и сделайте в одном небольшое по диаметру отверстие для саморезов, а во втором просверлите пером отверстие для гайки. Остается капнуть немного эпоксидной смолы и забить молотком гайку. Далее обмажьте край второй детали клеевым составом, и соедините обе детали друг с другом, зафиксируйте на саморезы. Также следует сделать еще пару отверстий на детали, на которой вы не будете сверлить.

Следует сделать четыре таких соединения. После делаем ленту для шлифования, и для этого требуется обрезать обычную наждачку как на фото, наносим на внутреннюю сторону клей и скрепляем с материей. После займитесь сборкой станка. На фанере сделайте отверстия, зафиксируйте первую деталь болтами и наденьте на нее один из «барабанов».

После подоприте барабан второй деталью и зафиксируйте на болты. У такого барабана шпилька с внутренней стороны должна быть длиннее – сюда вы подключите дрель. С другой стороны делаем то же самое, но тут будут применяться детали с продолговатыми отверстиями.

Далее фиксируем прямоугольник с вырезанным в нем кругом, вставляем прибор в посадочное гнездо и соедините шпильку с патронами дрели. Осталось зафиксировать шпильку в патроне и все, устройство готово!

Делаем шлифмашинку из компьютерного винчестера + (Видео)

Любой, отслуживший свое жесткий диск можно переделать в миниатюрную шлифовальную машинку. Для этого необходимо выполнить следующие шаги:

• полностью разобрать винчестер и убрать из корпуса все, что расположено слева от магнитных дисков;
• вырезать рабочий круг из наждачной бумаги, сделать по центру круга отверстие для шпинделя;
• наклеить на вращающийся диск винчестера несколько полосок двустороннего скотча и закрепить на нем наждачную бумагу;
• сделать защитный экран, защищающий глаза от возможного вылета изготовленного наждачного диска;
• подключить готовую конструкцию к блоку питания от компьютера и пользоваться.

Конечно такая конструкция не обладает высокой мощностью, но заточить небольшой нож или ножницы вполне возможно.

Изготовление ленточной шлифмашинки своими руками + (Видео)

Сделать ленточную шлифмашинку самостоятельно совсем не сложно, необходимо выполнить следующие этапы:

• подобрать подходящие материалы и детали;
• сделать надежную основу для закрепления инструмента;
• установить подходящую столешницу;
• закрепить вертикальные стойки с натяжителем и барабаном;
• смонтировать мотор и барабаны;
• закрепить наждачную ленту.

Чтобы обрабатывать довольно крупные детали и элементы необходимо изготовить крупную копию серийной шлифмашинки. Например, если взять электродвигатель мощностью 2 Квт или более мощный с частотой вращения ротора 1500 оборотов в минуту, то редуктор можно не ставить. Мощности такого двигателя вполне достаточно, чтобы вращать барабан порядка 20 см в диаметре и обрабатывать детали около 2 м.

Также можно использовать электрический двигатель от старой стиральной машинки. Станину в этом случае делают из толстого листа железа, подготовив место для установки мотора и тщательно закрепив его болтами для устранения вибрации. Конструкция такой машинки представляет собой 2 барабана, причем один из них зафиксирован, а второй может натягиваться и вращается на подшипниках вокруг оси. Основу для станка желательно выполнить из металла или нескольких листов толстой фанеры. Барабаны делают на токарном станке из ДСП. Лента нарезается из полотен наждачной бумаги шириной порядка 20 см и закрепляется на станине. Чем больше будут размеры стола, тем большие по размеру детали можно будет укладывать и обрабатывать в дальнейшем. Чертежи готовых изделий можно найти в сети.

Существующие виды шлифовальных машинок

Промышленностью выпускаются несколько видов машинок, отличающихся как конструктивно, так и по назначению. Вот основные из них:

• Эксцентриковая или орбитальная, в этом случае подошва инструмента одновременно вращается вокруг своей оси и по некоторой орбите. Получается так, что каждый раз она проходит немного в другом месте, поэтому царапины и заусенцы затираются с каждым проходом все сильнее и сильнее.

• Вибрационная модель. Здесь рабочая подошва осуществляет возвратно-поступательные движения с частотой порядка 20000 движений в минуту. Именно за счет этих движений и происходит шлифовка.
• Угловая шлифовальная машина, которую в народе принято называть «болгаркой». С помощью этого инструмента проводят грубую обработку деталей, крупных бревен и т.п. Для обработки применяются абразивные круги необходимой зернистости.
• Ленточная шлифовальная машинка
  , которая обычно используется для работ на больших поверхностях. Конструктивно она представляет собой валики, приводимые в движение электродвигателем, на которые надета наждачная лента.

Фото сверлильного станка своими руками

Делаем шлифмашинку из болгарки

Многие могут сказать, что «болгарка» это же и есть угловая шлифовальная машинка, однако тут скрываются некоторые тонкости. Следует иметь ввиду, что УШМ имеет очень высокие обороты и зачастую довольно приличный вес. Чтобы отполировать поверхность болгаркой необходимо иметь немалый опыт в этом деле и пользоваться специальными полировочными дисками и кругами. Шлифовальная машинка имеет намного меньшие обороты двигателя и вес. Для работы заводской шлифовальной машинкой не требуется определенного опыта и сноровки. Самостоятельно сделать из болгарки хорошую шлифовальную машинку, не уступающую по своим параметрам заводской машинке, можно только путем доработки ее электрической схемы, путем монтажа регулятора на более низкие обороты и путем применения специальных шлифовальных насадок.

Алгоритм изготовления

Учитывая, что по типу обработки домашние станки будут взаимозаменяемыми, а решающую роль будет играть установленная в дрель насадка, рассмотрим два основных варианта самодельных агрегатов – горизонтального и вертикального.

Порядок сборки вертикального станка таков.

• Вырезать из куска металла или дерева квадратную основу 50 на 50 см, толщиной от 10 до 20 мм.
• Точно по центру на расстоянии 1-2 см от края высверлить в ней отверстие для монтажа стойки. Диаметр стойки должен быть не менее 5 см.
• Установить стойку, отцентровать ее при помощи уровня и приварить сварочным электродом. Если изготавливается деревянный станок и стойка будет деревянной, то жестко зафиксировать ее саморезами.
• Дрель при помощи металлических хомутов закрепить на подвижном элементе, который будет надеваться на стойку, образуя опускающий/поднимающий шпиндель.

Надеть пружину на стойку. Ее длина должна быть не менее 2/3 стойки. Насадив дрель на стойку, отметить место, куда будет попадать сверло при опускании шпинделя. Соответственно этому месту вырезать в станине крест-накрест две сквозные ложбины. В ложбину на штифте с резьбой устанавливается столик, на котором будет крепиться заготовка. С нижней стороны на штифт накручивается гайка, она будет фиксировать столик в нужном положении

С наружной стороны прикрепить столик к штифту можно также гайкой, утопив ее в поверхность столика, чтобы она не мешала укладке заготовок. Важно, чтобы после фиксации гайкой длина наружной части штифта была заподлицо с верхней поверхностью столика.

Алгоритм сборки горизонтального станка выглядит так.

• Вырезать прямоугольную станину – размеры определяются индивидуально.
• На одном краю закрепить посадочное место для дрели с ложбиной в верхней части соответствующей размерам инструмента.
• Зафиксировать на нем дрель хомутом.
• Вдоль станины вырезать сквозную ложбину для штифта, а по краям установить два металлических уголка, по которым будет перемещаться прижимная втулка.
• Ширина прижимной втулки должна точно соответствовать расстоянию между направляющими уголками (полозьями). Снизу в нее вкручивается штифт с резьбой, который будет перемещаться в ложбине.
• Переместив втулку вплотную к патрону дрели, определить место, где будет установлена специальная бабка для фиксации заготовок.
• Прикрепить к втулке бабку с размещенным по центру металлическим конусообразным штырем.
• Втулка фиксируется в нужном положении (для зажима заготовки) гайкой, накручиваемой снизу на штифт.

В обоих вариантах необходимо предусмотреть для станины специальные регулирующиеся ножки.

Если станина будет плашмя ложиться на верстак или стол, станет невозможным регулировка и фиксация прижимной втулки на горизонтальном станке или столика для заготовок на вертикальном.

Рекомендации самостоятельного изготовления корпуса

В создании домашнего станочного оборудования главный акцент придается созданию прочной основы – корпуса или стойки. Для этих целей часто используют обыкновенную доску или лист толстой фанеры. В стойке необходимо просверлить прорезь круглой формы для установки корпуса электродрели.

Размер отверстия должен точно совпадать с размером электроинструмента.

На корпусе станка необходимо предусмотреть установку стягивающего болта. После устройства прорези пропиливается небольшой углубление в виде паза 2 мм.

К неподвижной станине стойка корпуса закрепляется металлическим уголком. Дрель ставят в готовую прорезь и фиксируют стяжным винтом.

Металлический арматурный стержень с конусообразной частью с одной стороны служит заготовкой для центральной части бабки. На конце стержня перед началом сужающейся части нарезается резьба для гайки М 8.

Конструирование задней бабки

Деревянная заготовка детали задней бабки по форме должна совпадать с контуром передней. А для закрепления середины используют стальная заготовка с втулкой, у которой нарезана внутренняя резьба М 14 х 1,5. Еще необходимо не забыть об установке стопорного болта М 8. По краям втулки необходимо нарезать резьбу М 24 х 3 для завинчивания гайки, удерживающей втулку.

Комплектующие элементы резцового упора собирают из стального металлопроката. Скоба готовится из металлической листовой полосы размером 6 х 10 мм. Размер цилиндрической оправки в диаметре составляет 15 мм, края скобы привариваются к трубе при помощи электродуговой сварки. К стойке, на подобие уголка, крепится упор. Собранный механизм соединяется с верстаком болтовым соединением. Для установки болта предусматривается специальная гайка с широким бортиком, которая крепится к нижней крышке верстака шурупами.

Установка детали заготовки

Прежде чем приступить к обработке деталей, деревянную заготовку следует хорошо высушить и обточить на 3 мм с одной стороны для лучшей обработки. На обоих концах заготовки делается два углубления для установки гайки. Заготовку размещают между средними частями бабок и прочно фиксируют стопором.

После установки заготовки производится перемещение резцового упора на расстояние не более 20 мм от установленной детали.

Рабочую плоскость резца располагают на отметке высоты центральной части заготовки.

Виды сверлильных станков своими руками

Существуют различные виды сверлильных станков, сделанных в домашних условиях. Они различаются по: материалу изготовления, структуре, размерам.

И домашние мастера не перестают придумывать новые конструкции и подбирают размеры для сверлильных станков. Ведь не все изготавливают станки по уже готовым чертежам.

Вот некоторые самые популярные конструкции сверлильных станков:

Беспроводной станок из древесины. Эта конструкция хорошо подходит для портативного сверления больших изделий. Так как работа дрели в таком станке обеспечивается за счет аккумулятора, необходимо делать специальную деревянную коробку. Чертеж станка подгоняется самостоятельно под размеры встраиваемой дрели.

Мини сверлильный станок. Изготовление такого инструмента не отнимет много сил и времени. Данная конструкция считается наиболее экономичной, не требует большого количества материалов. Модель проектируется в зависимости от размера и формы дрели, закрепить саму дрель можно обыкновенными резиновыми жгутиками, либо кабельными стяжками.

Станок из пластиковых труб. Этот вариант хорош для тех, у кого после ремонта сантехники остались обрезки труб. В другом случае этот вариант является очень экономичным, так как трубы ПВХ стоят дешевле металла или дерева. Сделать его не так уж сложно, главное соблюдать пропорции и размеры.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

• станина;
• рулевая рейка;
• двигатель.

Оригинальная идея

Данная конструкция весьма универсальна, так как ее базовая часть (основание и шпиндельная коробка) является рабочей частью нескольких других устройств, описанных в следующих статьях:

• Токарный станок по дереву своими руками. Описание, чертеж, видео.
• Рейсмусовый станок своими руками: чертежи, фото и видео.
• Самодельный шлифовальный станок из дрели (шуруповерта). Описание, чертежи, видео.

В данных статьях есть фото и видео станков, сделанных своими руками.

Таким образом, часть конструктива описываемого станка, может быть использована для изготовления и последующей сборки еще трех дополнительных устройств. При необходимости, имея все комплектующие, можно по своему усмотрению собирать нужные в данный момент приспособления.

Подготовка к работе

Подготовка к работе важна, так как именно на данном этапе определяется полный состав требуемого инструмента, механизмов, материалов, фурнитуры и крепежа. Именно на данном этапе нужно убедиться в наличии всего необходимого, чтобы не прерывать и не останавливать работу. Поэтому перед началом, рекомендуем просмотреть материал полностью и убедиться в том, что все есть в наличии.

Инструменты

В процессе работы Вам понадобится некоторый ручной и электроинструмент, проверим список:

1. Инструмент для прямого пиления: Циркулярная пила или распиловочный станок.
2. Электролобзик.
3. Шуруповерт.
4. Дополнительный ручной инструмент: молоток, струбцины, угольник, отвертка, разметочный карандаш и пр.

Материалы, фурнитура и крепеж

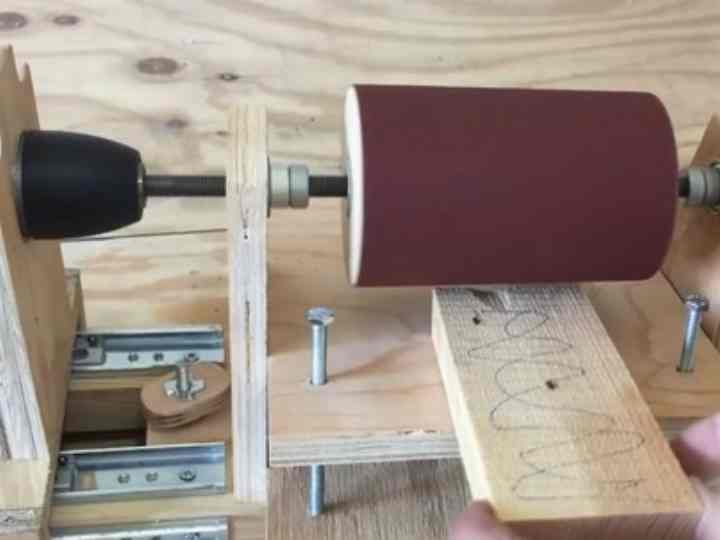

Для изготовления шлифовального станка на базе дрели Вам потребуется:

1. Фанера толщиной 15 мм. Также может быть использована ДСП.
2. Крыльчатая гайка – 2 шт.;
3. Болт М6 и саморезы.

Основные конструктивные элементы

Основными конструктивными элементами шлифовального станка являются:

1. Основание:
   Рама;
2. Шпиндельная коробка;
3. Шлифовальный стол;
4. Дрель (или шуруповерт);

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

• размеры гриндера;
• назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Общие сведения

Определенные виды самодельных шлифовальных станков обладают достаточно простой конструкцией, и можно их собирать по мере необходимости. Остальные же сильно похожи на промышленные образцы и являются необычным примером того, что инженерное домашнее творчество прекрасно.

В качество приводов в подобных приборах чаще всего применяют старые электрические двигатели от предметов бытовой техники, а также приводной электрический инструмент. Очень часто у обычных шлиф. станков приводная часть выполнена на основе болгарки или электрической дрели. Мы предлагаем рассмотреть, как сделать ленточный шлифовальный станок из дрели своими руками.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

• Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
• Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
• Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по – не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Варианты самодельных конструкций

Сделать шлифовальную машинку своими руками несложно. Главное, чтобы она соответствовала видам работ, которые мастер планирует выполнять. С экономической точки зрения лучше взять комплектующие, находящиеся под рукой. Если составные части прибора придется покупать, то бюджет устройства, изготовленного своими руками, будет сопоставим с заводской моделью. При прочих равных условиях предпочтение лучше отдать промышленному инструменту, ведь его качество несоизмеримо выше.

Рассмотрим несколько приборов, сделанных своими руками. Возможно, какой-то из них подойдет именно вам.

Шлифмашинку из болгарки своими руками

Как следует из названия, болгарка предназначена для шлифования. Зачистные диски успешно справляются с грубой работой: снятием старой краски, удалением наплывов металла или следов коррозии. Для более тонкой очистки продаются специальные насадки из наждачного листа различной зернистости.

Модели для бытового использования работают в одном режиме, причем количество оборотов достигает 15 тыс. за минуту при среднем показателе в 11 тысяч. Такая скорость отлично подходит для распиливания материалов, однако для шлифовальных работ она велика.

Мотор болгарки обладает избыточной мощностью. Для полирования достаточно будет 300–400 Вт.

Шлифмашинка из болгарки будет обладать большим весом по сравнению с заводским инструментом, однако имеется возможность приспособить самоделку под себя, что повысит комфорт при шлифовке.

Для УШМ можно изготовить простую насадку, которая превратит аппарат в миниатюрную ленточно-шлифовальную машинку. В этом случае работы выполняются без защитного кожуха.

Если нет желания использовать приспособления, можно отрегулировать количество оборотов двигателя. Самостоятельная модернизация схемы потребует профильных знаний в электротехнике.

На профессиональных аппаратах можно выставить количество оборотов вручную, правда, их стоимость начинается от 200 долларов.

Делаем шлифмашинку из дрели

Из дрели своими руками можно собрать производительную ленточно-шлифовальную машину. В данном случае инструмент выступает в качестве привода. Сама конструкция проста и не требует значительных вложений. Для изготовления своими руками понадобятся следующие материалы:

• металлические пруты с резьбой и без нее;
• профильная труба;
• фанера;
• стальной лист;
• подшипники;
• метизы;
• столярный клей.

Следует позаботиться о наличии слесарного инструмента, инвертора и приспособлений для распиливания металла.

Этапы выполнения работ:

Изготовление шкивов. Ведущий и ведомый шкивы предназначены для передачи крутящего момента от дрели к шлифмашине. Их изготавливают из фанеры.

Изменением диаметра можно получить нужный крутящий момент. Один шкив состоит из нескольких кругляков, которые соединяются с помощью столярного клея. В центре необходимо просверлить отверстия под стальные пруты. После высыхания клея заготовки дорабатывают, делая паз, который должен соответствовать ширине приводного ремня.

Изготовление ведущего и ведомого валов. Их также изготавливают из фанеры по аналогии со шкивами. Для них следует приготовить больше кругляков.

Собираем нижнюю часть. Для этого понадобится профильная труба. В первую очередь необходимо сделать крепления подшипников и соединить их. Это основа под рабочий вал.

Делаем верхнюю часть. К ней будет крепиться механизм натяжения.

Изготавливаем упорную часть из стального листа.

Установка привода

Обратите внимание: для нормальной работы лучше взять мощную дрель. Финишные работы. Остается только установить шкивы, натянуть приводной ремень и собрать защиту

После этого собранное своими руками приспособление нужно покрыть краской.

Для мелких и точных работ лучше приобрести компактные насадки барабанного или тарелочного типа в зависимости от типа работ.

Самодельная шлифмашинка из компьютерного винчестера

Из старого жесткого диска можно собрать небольшое шлифовальное приспособление, главным преимуществом которого будет полное отсутствие вложений за исключением затрат на абразивные круги. Процесс изготовления своими руками выглядит следующим образом:

1. Раскрываем корпус и удаляем все элементы, расположенные рядом с магнитным диском.
2. По размеру верхней части накопителя вырезаем круг из наждачной бумаги нужной зернистости.
3. С помощью двухстороннего скотча закрепляем бумагу на поверхности диска.
4. Изготавливаем кожух, защищающий от пыли или абразивного зерна.
5. Для запуска конструкции винчестер необходимо подключить к блоку питания компьютера.

Возможности токарного станка

Первоначально я пользовался дрелью конструкции советского производства с тиристорным регулированием скорости вращения и мощностью всего 300 ватт. Она у меня проработала до износа коллекторного механизма более 30 лет при разных нагрузках, включая экстремальное сверление бетонных плит. Перфораторов в то время просто не было в продаже.

Для неспешных мелких поделок этой мощности достаточно. Но для нормальной работы лучше использовать конструкцию современной дрели ватт хотя бы на 800. Разница сразу скажется.

Для многих видов работ большие скорости вращения не нужны: приходится пользоваться регулятором. В таком режиме нагрузка на двигатель возрастает, а резерв его мощности, да и всей конструкции, просто необходим.

С целью повышения эффективности токарного станка я вместо дрели установил трехфазный асинхронный электродвигатель, сделав ему конденсаторный запуск от однофазной сети.

Это позволило вытачивать длинные и прочные заготовки наподобие черенков лопат и другого дачного инструмента.

Для крепления деревянной заготовки к двигателю пришлось делать втулку с фиксацией стопорным винтом на валу вращения и Ш-образным наконечником, вставляемым в центр распила древесины.

На всех фотографиях видно, что мой токарный станок изготовлен давно, а хранится в мастерской, куда проникает влажный воздух. За несколько лет появились хорошо заметные следы коррозии. Не допускайте такие случаи со своим инструментом.

Если задумаетесь над созданием конструкции токарного станка для обработки древесины не из дрели, а за счет асинхронного двигателя, то лучше для его питания использовать трехфазное напряжение стандартной величины 380 вольт. Потери мощности будут минимальными.

Для однофазной сети 220 В можно подключить частотный преобразователь, который позволит использовать всю мощность, заложенную в конструкцию трехфазного асинхронного двигателя. Такие устройства имеются в продаже по вполне допустимой цене. Их удобно использовать на разных двигателях.

Оборудуя рабочее место токаря, уделите повышенное внимание мерам безопасности и подбору электрических защит. Подключение электродвигателя обязательно выполняйте только через автоматический выключатель, который ликвидирует аварии, связанные с короткими замыканиями и перегрузками

Необходимость подключения электроинструмента через УЗО определяйте по местным условиям. Но в критических ситуациях защиты лишними не бывают.

Конструкцию задней бабки можно улучшить за счет включения в центр упорного подшипника, например, типоразмера №607. Сразу снизится трение, расходуемое на вращение заготовки, исключится ее горение.

Для лучшего восприятия материала рекомендуем посмотреть видеоролик владельца Добрый Гена “Универсальный токарный станок из дрели по дереву своими руками”.

Полезные товары

• Магнитный браслет — держатель
• Монета-сувенир для принятия решений
• Термометр для бариста

Многофункциональное устройство — стусло

Конструкция

В конструкции ленточного гриндера ничего особо сложного нет. Аппарат состоит из двигателя, ведущего и направляющих роликов. Через них пропущена шлифовальная либо обдирочная лента требуемой зернистости.

При включении двигателя, насаженный на его вал ведущий ролик начинает вращение, а через натянутую рабочую ленту вращение передаётся и на направляющие ролики. Прижимая в рабочей зоне к ленте подлежащую обработке деталь, оператор выполняет требуемую операцию, меняя при необходимости положение заготовки относительно поверхности ленты.

Регулируя расстояние между направляющими роликами, можно обработать поверхности с дефектами разной глубины. При длительной эксплуатации шлифовальная лента может растянуться ненамного. Для компенсации возможной слабины, в конструкции на одном из роликов предусмотрен натяжной механизм. Обычно подобная функция возлагается на ролик, расположенный на одинаковом расстоянии между ведущим и ведомым.

В комплектацию шлифовального аппарата входит опорный столик, выполняющий также функцию поверхности для фиксации обрабатываемого изделия. Как правило, такой столик должен иметь возможность поворота на 90 градусов относительно одной оси. В таком случае получается обработка двух перпендикулярно расположенных плоскостей без переустановки детали на опорном столе.

Безусловно, требуется панель управления гриндером! В целях безопасности её рекомендуется монтировать на каркасе станка в непосредственной близости от рабочей зоны оператора. Переносные станки укомплектованы стойкой из прочной стали с крепёжными отверстиями на основании, позволяющие закрепить агрегат на деревянной поверхности.

Если посмотреть на детали конструкции, можно сразу заметить некую визуальную неустойчивость собранного шлифовального устройства. Вылет боковых габаритов установленных роликов значительно превышает опорную поверхность на основании. Кроме того, отсутствие опорного столика затрудняет эффективную обработку сравнительно больших поверхностей, а держать деталь навесу неудобно и довольно опасно.

Увеличенная длина рабочей ленты приводит к дополнительным потерям за счёт трения. Приходится применять в приводе силовой агрегат большей мощности, а это повышение затрат на электроэнергию. Узел натяжения отличается простотой и функциональностью. Регулировать натяжение — секундное дело. В комплектации станка прилагаются сменные шлифовальные насадки, с помощью которых шлифовку можно делать даже на внутренних поверхностях. Несмотря на это, стоимость в 100 тыс. руб. заставляет задуматься.

Разбираемся в устройстве токарного оборудования

В конструкции любого токарного станка можно выделить несколько основных узлов, которые также будут составлять основу и нашего самодельного домашнего оборудования.

Чертежи основных узлов самодельного токарного станка из дрели (нажмите, чтобы увеличить)

Станина

Это основа устройства, отвечающая за надежное крепление его составных элементов и их точное расположение друг относительно друга. Данный элемент токарного оборудования, кроме того, обеспечивает его устойчивость. Стационарные агрегаты обладают массивной станиной, которая располагается на специальных ножках. Для настольных станков, которые можно легко переносить в любое удобное место, станина выполняется в более легком весе.

Передняя бабка

Данный элемент токарного оборудования отвечает за фиксацию и вращение обрабатываемой заготовки, которая закрепляется в патроне, установленном в шпиндельный узел. На небольших токарных агрегатах, в том числе и самодельных, передняя бабка может передвигаться по направляющим станины. Это требуется для того, чтобы выполнить центровку и настроить взаиморасположение конструктивных элементов устройства. В процессе выполнения обработки данный узел станка надежно фиксируют. На стационарных моделях токарных агрегатов данный узел является неподвижным, он выполнен заодно со станиной.

Задняя бабка

Это подвижный узел станка, отвечающий за фиксацию и прижим заготовки к патрону при ее обработке в центрах. Свободно передвигаясь по направляющим станины, задняя бабка позволяет устанавливать и обрабатывать на токарном станке детали различной длины. Очень важным требованием к данному конструктивному элементу является его идеальная соосность по отношению к шпиндельному узлу.

Суппорт

На мини-станках, в том числе и на агрегатах, сделанных своими руками на основе дрели, роль данного узла выполняет подручник, который должен иметь возможность перемещаться по направляющим станины и надежно фиксироваться в рабочем положении. Подручник на небольших устройствах выполняет роль упора для резцов, а сам режущий инструмент прижимается к опорной поверхности и удерживается на ней вручную.

Общий вид станка Крепление дрели Задняя бабка Крепление опорной площадки Вид в сборе с обрабатываемой деталью использование упора под углом

На любом токарном станке его передняя и задняя бабки имеют одну степень свободы и могут перемещаться только вдоль оси вращения, а суппорт (или подручник) может двигаться и в продольном, и в поперечном направлениях. Возможность перемещения подручника в поперечном направлении важна еще и для того, чтобы минимизировать плечо рычага, создаваемого резцом. Если расстояние от торца опорной поверхности подручника до обрабатываемой заготовки будет большим, токарный резец будет очень сложно удержать. Инструмент может просто вырвать из рук оператора, что приведет к серьезным травмам.

Техника безопасности при работе на шлифовальном гриндере

Как и любая другая работа на любых других станках, шлифовка на самодельном ленточно шлифовальном станке подпадает под довольно жесткие правила безопасности, которых нужно строго придерживаться.

Принцип работы гриндера.

Эти правила следующие:

• Категорически запрещено трогать руками все, что движется во время работы станка и рабочей поверхности.
• Пользоваться защитными очками во время работы для защиты от раскалённых абразивных частиц.
• Тщательно проверять, крепки ли соединения и крепления всех движущихся частей гриндера.
• Следить за состоянием оплетки электрических проводов.
• Защитных кожух обязателен, даже несмотря на то, что он немного сужает угол обзора.

Делаем шлифмашинку из болгарки

Многие могут сказать, что «болгарка» это же и есть угловая шлифовальная машинка, однако тут скрываются некоторые тонкости. Следует иметь ввиду, что УШМ имеет очень высокие обороты и зачастую довольно приличный вес. Чтобы отполировать поверхность болгаркой необходимо иметь немалый опыт в этом деле и пользоваться специальными полировочными дисками и кругами. Шлифовальная машинка имеет намного меньшие обороты двигателя и вес. Для работы заводской шлифовальной машинкой не требуется определенного опыта и сноровки.

Самостоятельно сделать из болгарки хорошую шлифовальную машинку, не уступающую по своим параметрам заводской машинке, можно только путем доработки ее электрической схемы, путем монтажа регулятора на более низкие обороты и путем применения специальных шлифовальных насадок.
