Картофелесажалка своими руками: чертежи, размеры, инструкции

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.
Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Виды картофелесажалок

Различают автоматические, полуавтоматические (без механизма подачи клубней) и ручные картофелесажалки.

По типу крепления к трактору:

• навесные;
• прицепные.

По количеству рядов:

• однорядные для минитрактора;
• 2-рядные;
• 3-рядные;
• 4-рядные;
• 6-рядные.

По производству:

• ложечковые;
• ременные;
• накалывающие.

По типу технологического процесса:

• для посадки пророщенной картошки;
• для посадки непророщенной картошки;
• смешанного типа.

Самодельная картофелесажалка для мотоблока.

Для изготовления самодельной картофелесажалки понадобится:

• Пару осей.
• Подшипники.
• Цепь от двигателя автомобиля.
• Две звёздочки для цепи.
• Проволока сечением 6 мм.
• Листовой металл толщиной 2 мм.
• Профильная стальная труба.
• Для бункера любая конусообразная ёмкость.

• Сварочный аппарат, электроды.
• Болгарка с отрезным кругом.
• Электродрель, свёрла.
• Прочий слесарный инструмент.

Материалы и инструменты

Для выполнения данной работы вам потребуются следующие материалы и инструменты:

1. Легкая и прочная труба с диаметром не меньше 70 миллиметров.
2. Лист металла для изготовления крышки клапанов.
3. Шарниры для клапана.
4. Металлические ручки, которые можно изготовить из обрезков водопроводной трубы.
5. Пластиковое ведро или корзина из сетки.
6. Сварочный аппарат.
7. Ручной или автоматический резак для листов металла.
8. Пистолет для заклепок.

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

Ручная картофелесажалка: принцип работы и основные ее элементы

Ручная картофелесажалка – отличный помощник при посадке картофеля на небольших участках. Можно приобрести в готовом виде в специализированных магазинах, а также создать своими руками. Рассмотрим подробный чертеж ручной картофелесажалки:

Рассмотрим подробно принцип работы ручной сажалки:

1. Посадочный материал выкладывают в приемную емкость, картофелесажалку устанавливают на поверхность почвы и нажатием ногой на планку-ограничитель заглубляют острие (лезвие) в почву.
2. Далее, не убирая ноги с упорной планки, легким движением держась за ручку, наклоняют инструмент от себя. Так, образуется свободное пространство для приемной емкости. Затем черенок возвращают в исходное положение.
3. Не вынимая черенок из грунта, приводим в действие подвижную ручку, которая откроет приемную емкость, из которой посадочный клубень попадет в почву.
4. Далее ногу убирают с упорной планки и извлекают черенок из почвы с открытой емкостью. Если приемная емкость забивается почвой, можно удалить при помощи подвижной ручки движениями вверх-вниз.

Совет #1. Картофелесажалку, сделанную своими руками, следует использовать на обработанной почве, что позволит устройству распределять картофель равномерно, без физических усилий.

Картофелесажалка для мотоблока своими руками

Картофелесажалка для мотоблока своими руками – удобный агрегат, применяемый дачниками и огородниками.

Состоит такой агрегат из следующих узлов:

• Рама с металлическими колесами, оборудованными грунтозацепами;
• Бункер для посадочного материала;
• Цепь с чашечкамии (транспортер) – крепится на 2 звездочках, одна из которых закреплена на оси колес, а вторая – в верхней части бункера;
• Семепровод – служит для перемещения цепи с чашечками и с помещаемыми в них клубнями от бункера до момента высадки в почву;
• Сошник (бороздодел) – врезаясь в почву на определенную глубину, формирует бороздку, в которую помещаются клубни;
• Загортачи – размещаемые позади рамы диски или отвалы, которые засыпают бороздку с помещенными в нее клубнями, образуя гребень треугольной формы

Чертеж (схема) стандартной картофелесажалки для мотоблока

Изготавливаемая самостоятельно она имеет ряд преимуществ и несколько недостатков

К преимуществам данного агрегата относятся:

• Удобство и быстрота посадки – картофелесажалка позволяет значительно быстрее и без значительных усилий производить посадку достаточно больших в масштабах дачи или фермерского хозяйства площадей;
• Минимизация обработки почвы – такой агрегат позволяет не применять лишний раз культиватор, окучник или борону. В ходе посадки он сам рыхлит, делает борозду, высаживает в нее клубни и «закрывает» их сверху достаточно толстым слоем почвы;
• Одинаковая глубина – правильно настроенный самодельный агрегат будет высаживать клубни на одинаковую глубину, что в дальнейшем обеспечит более дружные и здоровые всходы;
• Соблюдение расстояние между высаживаемыми клубнями;
• Простота в использовании – посадка таким агрегатом не требует специальных знаний и навыков.

Минусы:

• Обязательное наличие достаточно мощной техники – чтобы использовать как самодельную, так и заводскую картофелесажалку, необходим мотоблок или

Мотокультиватор, мощностью не менее 5-6 л.с.;

• Наличие навыков сварщика – для сборки рамы необходимы минимальное умение пользоваться сварочным аппаратом;
• Сложность использования на тяжелых почвах – по сравнению с более мощными и прочными агрегатами, устанавливаемыми на большие трактора, небольшие картофелесажалки имеют низкую эффективность при использовании их на тяжелых глинистых почвах.

Что такое картофелесажалка

Картофелесажалка — это специальное устройство, применяемое для точной и быстрой посадки картофеля. Такая техника очень востребована в фермерских хозяйствах.

Описание и характеристика устройства

Различные модели могут имеют дополнительные механизмы. Но у большинства агрегатов конструкции схожи:

1. Бороздорез. Это деталь, которая создает борозду для картофеля. Обычно применяют килевой вариант. Во время движения этот элемент раздвигает почву.
2. Рыхлители. Эти детали разрыхляют грунт, утрамбованный колесами или гусеницами трактора. Их закрепляют напротив колес на стальные стойки — позади всех элементов картофелесажалки.
3. Высаживающий механизм. Зачастую применяют элеваторный тип, который состоит из транспортировочного элемента и деталей захвата. Последние вычерпывают картофель со дна бункера и перемещают его в высаживающую трубку сошника.

Также бывают дисковые модели, где для перемещения картошки применяют ворошители клубней и встряхивающие створки. Ворошители находятся внизу бункера на выходе. Они сделаны в виде вращающегося вала с «кулачками», которые приподнимают створки и передвигают клубни.

Производительность картофелесажалки зависит от скорости передвижения. У тракторных моделей рабочая скорость составляет 4-10 км/ч. За один час такие агрегаты способны засадить картофелем до 1,3 га. Варианты, предназначенные для мотоблоков, имеют производительность до 0,2 га за час работы, то есть сотка площади обрабатывается примерно за 3-6 минут. Ручная посадка не даст такого результата.

Для чего она нужна

Благодаря картофелесажалке многократно ускоряется работа. Автоматически выдерживается расстояние между рядами и глубина посадки. Но применяют подобные агрегаты только на заранее подготовленном грунте.

Справка. Кроме высадки картофеля устройство способно выполнять и другие операции, например, вносить минеральные удобрения и протравливать клубни.

Особенности применения и преимущества

У самодельной картофелесажалки можно выделить такие преимущества:

1. Посадка становится легче, проще и быстрее, несмотря на структуру почвы.
2. Высадка производится на одинаковой глубине.
3. Клубни в ряду распределяются равномерно.
4. Устройство имеет высокую производительность при малой себестоимости.
5. Если использовать качественные материалы для изготовления агрегата, он прослужит многие годы.

На скорость посадки не влияет сорт картофеля. Благодаря устройству увеличивается урожайность, так как оно сажает клубни равномерно и на одинаковом расстоянии.

Как сделать картофелесажалку для мотоблока своими руками

Картофеля сажалка для мотоблока – это такой агрегат, который можно не только приобрести, но и изготовить своими руками. Для этого необходимо приготовить все необходимые материалы и инструменты,

• Уголок или швеллер для рамы;
• Опорные металлические колеса;
• Подшипники;
• Листовая сталь для задней стенки бункера, толщиной 1,5-2,0 мм;
• Оцинкованная жесть;
• Звездочки на 19-21 зубьев;
• Цепь от механизма ГРМ;
• Ось для приводных колес;
• Проволока стальная толщиной 3-4 мм.

Статья по теме: Ордан для картофеля: инструкция по обработке и дозировка

Инструменты

Для того чтобы сделать сажалку картофеля для мотоблока своими руками, потребуются такие инструменты, как:

• Болгарка (угловая шлифмашинка);
• Сварочный аппарат (полуавтомат);
• Дрель или мощный шуруповерт;
• Компрессор с краскопультом.

Надежный сварочный аппарат – основной инструмент для изготовления самодельной картофелесажалки

Процесс изготовления

• Из швеллера или уголка сваривается прямоугольная рама, размер ее подбирается с учетом величины и вместительности бункера;
• По центру оси опорных колес крепится первая звёздочка;
• С двух сторон от звездочки на ось опорных колес запрессовываются подшипники в обоймах из толстостенной трубы подходящего внутреннего диаметра;
• К оси крепятся металлические опорные колеса;

Важно! Ременный привод со шкивами вместо звездочек для механизма высадки клубней взамен цепному не подходит, так как ремень больше подвержен растяжению, пробуксовыванию и порче во влажных весенних условиях.

Ось приваривается к раме, для этого обоймы подшипников приваривают контактной сваркой к специально предусмотренной для этого части рамы поперечному уголку.

• Из проволоки при помощи тисков и трубы диаметром 50-60 мм навивают спираль из 12-15 витков;
• Спираль разрезают вдоль, получая 12-15 отдельных колец;
• Кольца приваривают к цепи на расстоянии 8-10 см друг от друга. Для того чтобы картофель небольшого размера не проскальзывал сквозь кольцо, к нему снизу приваривают донце из той же проволоки или кусочков листовой стали;
• Для семяпровода используют трубу с внутренним диаметром на 10-55 мм больше, чем диаметр чашечек (металлических колец с донцами для клубней), и с длиной, равной примерно половине аналогичного показателя цепи. В трубе делают продольный распил, шириной на 20-30 мм;
• Семяпровод приваривают к раме при помощи двух толстостенных металлических пластин;
• В верхней части семяпровода распил увеличивают до ширины 40-50 мм;
• Цепь при помощи находящего на ней замка разъединяется и одевается на нижнюю, а затем на вторую звездочку. При этом она аккуратно пропускается сквозь трубу семяпровода;
• Верхнюю звездочку с осью и двумя подшипниками при помощи уголков приваривают к трубе семяпровода;

Натяжной механизм транспортера

Важно! Верхняя звездочка может крепиться к трубе семяпровода жестко либо иметь регулировку натяжения цепи. Последний вариант предпочтительнее, так как с его помощью при необходимости производится настройка силы натяжения цепи в случае ее растяжения.

• Параллельно семяпроводу около нижней звездочки к раме приваривают трубу, внутрь которой заводят цепь с чашечками;
• К трубе и к торцам уголков, на которых крепится верхняя звездочка, приваривают заднюю стенку бункера;
• Из жести, толщиной 0,8-1,0 мм, склепывают или сваривают бункер вместительностью 20-30 кг;
• В верхней части семяпровода наваривают параллельно движения цепи два ограничителя, необходимые для того, чтобы картошка, выпадая при переворачивании из чашечки, попадала в трубу, а не мимо нее;
• К задней части рамы приваривают загортачи, для этого к стойкам приваривают две выпуклые пластины. Располагают загортачи под углом таким образом, чтобы они, засыпая землей борозду с посаженным картофелем, образовывали над ней гребень, высотой 40-50 мм;
• К передней части рамы приваривают прицепное приспособление для крепления агрегата к мотоблоку (с его помощью можно отрегулировать высоту крепления картофелесажалки к мотоблоку), а также сошник. В качестве сошника используют корпус обычного окучника. Центральная ось сошника должна быть расположена под центром трубы, из которой выходит цепь с чашечками;
• На обода колес в шахматном порядке приваривают грунтозацепы – пластины высотой 20-30 мм, расположенные на ободе с шагом 40-60 мм;
• Раму, бункер, опорные колеса зачищают, обезжиривают и покрывают 2-3 слоями краски.

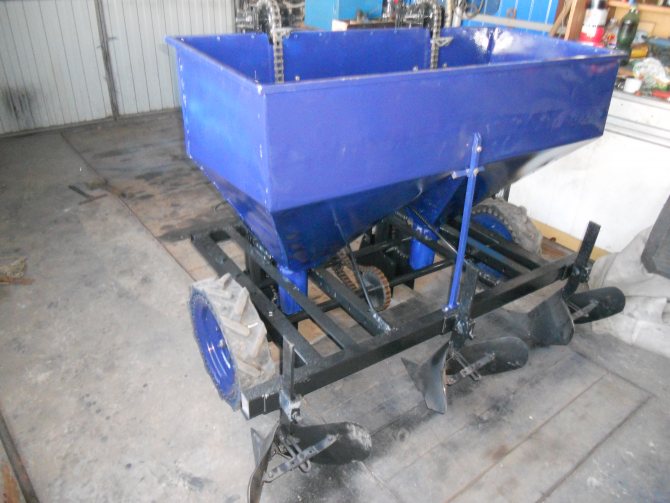

Готовая самодельная картофелесажалка

Ориентировочные размеры картофелесажалки, изготавливаемой по описанной выше технологии, следующие:

• Рама – 580×300 мм;
• Диаметр приводного колеса – 310 мм;
• Расстояние между колесами (колея) – 585-600 мм;
• Длина семяпровода – 770 мм;
• Расстояние между осями звездочек – 570 мм;
• Бункер (длина× ширина× глубина) – 370×400×400 мм;
• Загортачи (длина×высота) – 275×140 мм;
• Верхняя звездочка – 19 зубьев, нижняя – 21 зуб.;
• Подшипники – 4 стандартных подшипника 205 размера.

Важно! При использовании как заводской, так и самодельной модели картофелесажалки обязательно необходимо устанавливать в передней части мотоблока тяжелый противовес, позволяющий улучшить сцепление его колес с почвой.

Для минитрактора

Для создания устройства вам потребуется электролобзик. С его помощью из фанеры (оптимальной является толщина материала – 15 мм.) вырезаются все требуемые детали. Все компоненты следует обработать олифой. Когда изделие готово, его следует покрасить водостойкой и антикоррозийной краской; для этих целей подходит масляная краска.

Контейнер (бункер) следует изнутри обильно обклеить резиновым полотном или залить силиконовым клеем. Это делается для того, чтобы избежать повреждение клубней вследствие трения о деревянную поверхность.

Когда рама готова, к ней следует зафиксировать держатель для разрыхлителей и ось для будущих колес устройства.

Ось представляет собой стальную трубу с толстыми стенками. Следует помнить, что на нее приходится очень большая нагрузка. Колеса можно использовать готовые (представленные в продаже для больших тележек и минитракторов) или же изготовить самому.

Держатели для разрыхлителей представляют собой специальные квадратные штанги, которые собираются при помощи сварки из металлических уголков. Стандартные квадраты могут подвергаться сильным деформациям, именно поэтому самым рациональным является использование уголков.

Посадочные устройства сажалок для тракторов представляют собой трубы с диаметром 10 см. Труба должна иметь толстые стенки, так как в противном случае при контакте с почвой будут сильные деформации.

Также, для заделки борозд и создания гребней, могут потребоваться специальные диски. Для самодельных сажалок, адаптированных под минитрактор, можно использовать диски сеялки СО-4,2. Следует немного доработать диск. Отверстия в ступицах должны быть расширены, подшипники также следует подобрать большего размера. Использовать следует модель 160503, такие подшипники идеально соответствуют для поставленной цели.

Если есть желание создать устройство таким образом, чтобы процесс посадки картофельных клубней проходил с максимальным комфортом, сажалку необходимо снабжать сиденьями и специальными адаптерами для мотоблока. Сиденье следует собирать отдельно, не нужно усложнять из-за этого геометрию основной рамы. Из металлических уголков отдельно собирается рама сиденья, затем оббивается полотнами, поролоном и кожзаменителями.

Правила эксплуатации самодельными картофелесажалками ничем не отличается от правил пользования заводскими моделями:

• в контейнер для картофеля необходимо засыпать клубни;
• минитрактор со скоростью 1 км/ч. начинает движение, скорость не следует менять, движение должно быть, как можно более равномерным;
• сеяльный механизм поставляет в семяпроводную трубу по одной картофелине в единицу времени, а за счет равномерности движения, клубни располагаются по участку с равной дистанцией;
• при помощи специальных модифицированных дисков осуществляется присыпка клубней и формирование специального гребня. За счет угла, который образован между дисками и бороздой, засыпание осуществляется равномерно.

Очень часто требуется регулировка. Например когда засыпка клубней осуществляется не должным образом. Тогда необходимо отрегулировать углы дисков и их расстояние от бункера. Ослабив стремянки и сдвигая стойки, можно регулировать степень заглубления дисков. Углы их положения регулируются изменением угла наклона стоек. При помощи 4 специальных штифтов, есть возможность регулировать положение дисков в плоскости. Каждый диск можно сдвигать относительно другого.

Еще одной важной проблемой являются следы колес, которые остаются на участке. Несмотря на то, что они изготавливались оптимальной, цилиндрической формы, под давлением собственной массы устройства, колеса могут слишком утрамбовывать почву

Чтобы избежать такой неприятности, можно к картофелесажалке зафиксировать специальные лапы (применяемые в культивировании). Они способны взрыхлять землю после того как сажалка проехала, устраняя колесные следы.

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей.

• Тип – однорядная, прицепная;
• Вес –25 кг;
• Колея – 700 мм;
• Вместительность бункера – 40 л;
• Производительность – 0,15-0,2 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 12000-14500 руб.

Агрегат для посадки картофеля КС-1А

• Тип – однорядная, прицепная;
• Вес –33 кг;
• Колея – 600 мм;
• Вместительность бункера – 34 л;
• Производительность – 0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15000-16000 руб.

КСМ-1А – производительная и удобная картофелесажалка

• Тип – однорядная, прицепная;
• Вес – 44 кг;
• Колея – 600 мм;
• Вместительность бункера – 41 л;
• Производительность –0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15500-16000 руб.

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Статья по теме: Спасение картофеля после заморозков: лечение ботвы и всходов

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Ручные устройства

Для начала рассмотрим несколько вариантов конструкций, которые позволяют облегчить посадку картофеля, но при этом требуют физических усилий. Они не соединяются с техникой, а позволяют выполнить работу вручную. Приспособления для посадки картофеля подобным образом отличаются простотой исполнения. Но и они могут изготавливаться в различных вариациях.

Наиболее простой вариант – пробойник в виде конуса. Он загоняется в почву на нужную глубину. Правда, для этого необходимо приложить определенные физические усилия. При этом образуется отверстие в почве, куда и опускается картофель. После извлечения пробойника ямка засыпается.

Второй вариант представляет собой немного усовершенствованный пробой. Он изготавливается из металлической трубы, один край которой срезается под углом. Сверху крепится емкость для картофеля. На трубе делается клапан. Труба загоняется в землю и наклоняется таким образом, чтобы открылся клапан. Через имеющееся отверстие выпадает клубень картофеля, поступающий сверху. Картофель остается в земле и после извлечения трубы засыпается.

Еще один вариант самодельной картофелесажалки получил в народе название «вороний клюв» из-за внешнего сходства. «Клюв» загоняется в землю в сомкнутом виде. После открывания «клюва» туда бросается клубень, который и остается в земле.

Самодельная картофелесажалка – существенная экономия ваших средств

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

• Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

• Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

• Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

• Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

• Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

• 4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.

Приспособление для посадки картофеля своими руками. Самодельная картофелесажалка: чертежи

Картофель – один из любимых корнеплодов большинства людей. И поэтому не удивительно, что практически на каждом приусадебном участке можно увидеть его посадки. Вот только площади этих посадок очень разные. У одних – небольшая грядка, а у других – целая плантация. И связано это не только с различиями в размерах дачных участков. Немаловажную роль в данном вопросе играет способ посадки. Руками делать это сложно и утомительно. А вот техника значительно облегчит выполнение данного процесса. Специальное приспособление для посадки картофеля своими руками можно агрегатировать, к примеру, с мотоблоком или минитрактором. А можно использовать как отдельный агрегат. Рассмотрим несколько подобных вариантов.

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

• рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
• резервуар (бункер) для клубней картофеля;
• шестерни, которые будут приводить весь механизм посадки в действие;
• стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
• колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое.

О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи..

Для примера, прочитайте статью о снегоуборщике Honda – описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А в этой статье – представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Подготовка чертежей

Картофелесажалка, своими руками сделанная, собирается на основе заранее подготовленных чертежей и схем. Их можно разработать самостоятельно, если есть определенные навыки.

Можно найти большое количество уже чертежей картофелесажалок различных конструкций и исполнений. Можно выбрать готовый вариант. А можно взять схему и доработать ее по собственному усмотрению и пониманию. В любом случае перед началом работ необходимо проверить все указанные размеры и данные. Только после этого можно приступать к работе.

Инструкция

Многие задаются вопросом – как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.

Алгоритм действий, в таком случае, будет примерно следующим:

• Начинать нужно конечно же с изготовления рамной конструкции, на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
• Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
• Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
• К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
• Для резервуара нам понадобится обычная фанера, толщина которой будет составлять примерно 12 мм.

Вырезаем все стороны бункера, а затем крепим их между собой стальными углами. Кстати, не лишним будет обработать короб олифой для защиты его от воздействия влаги.

• Внутри резервуара можно установить резиновые листы, чтобы картофель не повреждался об его стенки во время движения. Далее крепим бункер к кронштейну, с помощью двух болтов.
• Далее нужно закрепить к нижней части рамы колесную ось и рыхлитель. В принципе, можно посмотреть чертежи картофелесажалки, сделанной своими руками, для большей наглядности.
• Колесная ось представляет собой конструкцию, сделанную из различных частей. За основу можно взять обычную трубу из стали, на концах которой нужно установить цапфы. Здесь точные размеры дать сложно, в зависимости от того, какой диаметр трубы вы используете.
• Поэтому, цапфы нужно подогнать под эти размеры на токарном станке.
• В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их нужно обязательно заварить.
• Колесную ось нужно закрепить при помощи прижимов из стали, с помощью болтов М16 в количестве 4 штук.
• В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.
• На колеса нужно приварить ступицы, на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.
• Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.
• Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.
• Снизу трубы приваривается бороздорез, изготовленный из листовой стали толщиной 6 мм.
• Обязательно нужно присоединить к раме сиденье для человека, а также подставку для ног.
  Сама рамная конструкция сиденья изготавливается из уголков, сваренных между собой. Сиденье можно сделать из обычных досок, которые обтягивают чем-нибудь мягким – поролоном, к примеру.

  В принципе, размеры самодельной картофелесажалки указаны приблизительно, на основании конкретного случая. В любом случае, данная схема рабочая, поэтому можно смело конструировать агрегат, опираясь на данные параметры.

  Подобным образом изготавливается и самодельная картофелесажалка для Т 25, ведь нет определенного значения от того, что будет выполнять роль основной тяги – мотоблок или минитрактор. Конечно, различными будут показатели мощности, но сама конструкция картофелесажалки практически идентичная.

Как сделать самостоятельно сажалку для картофеля

Многие овощеводы и фермеры предпочитают не тратить средства, а изготавливать картофелесажалки своими руками.

Необходимые материалы и инструменты

Для изготовления потребуются:

1. Уголки и металлические трубы, из которых будет создаваться рама. Также они нужны для монтажа других элементов конструкции.
2. Шестерни — элементы, которые обеспечивают работу механизма посадки.
3. Бункер для закладки картофеля. Берут готовую емкость или изготавливают ее из листовой стали.
4. Части, предназначенные для создания лунок и их закапывания после посадки.
5. Колесная база.

Перечисленные элементы — обязательные для домашней картофелесажалки. Их изготавливают самостоятельно или же снимают со старой сельскохозяйственной техники.

Для работы понадобятся:

• болгарка;
• сварочный аппарат;
• лонжероны;
• швеллеры;
• пара осей;
• подшипники;
• цепь от двигателя автомобиля;
• две звездочки для цепи;
• проволока сечением 6 мм;
• листовой металл толщиной 2 мм;
• профильная стальная труба;
• любая конусообразная емкость для бункера.

Чертежи, размеры и основные элементы

Внешне самодельная картофелесажалка похожа на тележку на колесах, присоединенную к мотоблоку или минитрактору. Рассмотрим, из чего состоит самая простая конструкция.

«Тележку» ставят на раму из швеллеров. К ее передней части монтируют стальную арку и вилку. По бокам рамы устанавливают стойки заделывающих дисков и опоры системы подачи клубней.

Важно! Заделывающие диски — важный элемент. Благодаря им борозды получаются ровными, а картофель не заглубляется больше, чем надо.

Раму, в свою очередь, устанавливают на ось с двумя колесами шириной не менее 15 мм, оснащенными грунтозацепами. Простые резиновые колеса не подойдут, так как будут пробуксовывать.

По готовым чертежам с размерами можно своими руками изготовить крутую картофелесажалку практически из металлолома (см. фото 1, 2, 3, 4).

Пошаговая инструкция

Многие умельцы дополняют «базовую сборку», например, дозатором для удобрений. Такое устройство позволяет одновременно с посадкой осуществлять подкормку.

Рассмотрим подробнее процесс сборки сажалки для мотоблока и минитрактора.

Для мотоблока

Сначала изготавливают раму. Для этого используют швеллер (стальной типоразмер 8). К раме крепят продольные лонжероны с тремя поперечинами.

Для бункера обычно берут листовую сталь, но для малой техники подойдет и фанера толщиной 10 мм. На 20 кг картофеля этого будет достаточно.

В бункере устанавливают лифт, который закрепляют в вертикальном положении. На нем располагают чаши диаметром 5-8 см. Чтобы все работало, механизм присоединяют через цепную передачу к ведущему колесу. Для вывода клубней семяпровод закрепляют под лифтом.

Звездочку (8 см) для передачи силы связывают по цепи с мотоблоком. Этот элемент передает движение прокапывающим дискам.

Такая конструкция позволяет использовать обычную велосипедную цепь. Расстояние между клубнями будет составлять 35 см.

Важно! После основного монтажа раму обязательно укрепляют при помощи стальных полос. Арке также требуется усиление. Для этого используют накладки из листовой стали.

Для минитрактора

Схема такого агрегата представлена на фото:

Алгоритм действий:

1. Изготовление начинается с рамы, на которой будут размещаться остальные элементы. Для этого из швеллеров сваривают продольные лонжероны. Их соединяют между собой стальными полосками.
2. Спереди приваривают арку с вилками, направленными к центральной тяге.
3. Раму усиливают стальными балками. Их закрепляют с другой стороны и к середине арки.
4. Из уголка делают опору подседельника и монтируют на лонжерон.
5. К наклонным балкам приваривают кронштейн, на котором будет размещаться бункер.
6. Резервуар для картофеля сваривают из листовой стали толщиной 2 мм.
7. Бункер закрепляют на кронштейне болтами.
8. Теперь к нижней части рамы монтируют рыхлитель и колесную ось. Для оси в качестве основы берут обычную стальную трубу, на концах которой размещают цапфы. Для колесной базы можно брать колеса от старой техники.
9. Держатели рыхлителя изготавливают в виде квадратов, сделанных из штанг. По концам наваривают обоймы с толщиной стали 6 мм. В них будут располагаться культиваторные стойки.
10. Сеятель делают из стальной трубы с сечением 100 мм. Минимальная толщина стенки должна составлять 3 мм.
11. К нижней части этой трубы приваривают бороздорез. Толщина стали — не менее 6 мм.

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

• Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
• Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Сборка картофелесажалки

Начинается она со сборки рамы, в качестве которой будет использоваться швеллер, размер 8. Бункер для картофеля создается из расчета не более чем на 15 кг, если при этом фанера, используемая для него будет толщиной от 8 до 10 мм.

При помощи цепной передачи специальный лифт в бункере соединяется с колесом. Под лифтом закрепляется труба, через которую подаются клубни.

Cажалка для мини-трактора или мотоблока

Другой вариант полезной конструкции несколько более сложен в изготовлении, но и намного интереснее в своей конструкции.

Задачу, поставленную перед агрегатом – равномерно распределить клубни при посадке и закрыть их необходимым слоем почвы, картофелесажалка выполняет исправно.

Данное оборудование поможет значительно облегчить труд фермеров, оно просто незаменимо при работах по посадке картофеля.

Оборудование для посадки картофеля может быть с разным количеством рядов – один, два или много рядов, конструкцию можно собрать любым образом. Для изменения расстояния между рядами или отдельными единицами посадочного материала используется возможность регулирования, которая предусмотрена конструктивными особенностями сажалки.

Часто агрегаты для посадки картофельных клубней бывает усилено дополнительными видами креплений.

Агрегаты, предназначенные для высадки картофеля, сделанные самостоятельно лучше и удобнее всего применять на предварительно окультуренной почве.

Такие агрегаты помогут быстро, качественно и с применением наименьших усилий посадить картофель с соблюдением одинакового расстояния между картофельными клубнями.

Глубина залегания клубней также поддаётся регулировке. Такие самодельные конструкции подходят для высадки посадочного материала, как на небольших дачных участках, так и на весьма внушительных размеров полях. Работа сажалки довольно быстра и эффективна, поэтому она поможет при высаживании не только картошки, но и других овощей. Для этого понадобится только немного переоборудовать механизм.

Автоматическая картофелесажалка под мотоблок: технические особенности и ключевые блоки устройства

Картофелесажалка под мотоблок представляет собой небольшую тележку на колесах. Техническая конструкция картофелесажалки достаточно простая, однако данное устройство имеет свои технические особенности, представленные в таблице:

Картофелесажалка должна в обязательном порядке соответствовать размерам мотоблока. Поэтому, прежде чем приступить к конструированию картофелесажалки, следует тщательно просчитать размеры в соответствии с маркой мотоблока. Конструкция картофелесажалки под мотоблок состоит из нескольких основных ключевых блоков:

• Высокопрочная рама, изготовленная из металлических швеллеров, на которой располагаются все элементы устройства.
• Бункер – емкость, которую заполняют посадочными клубнями.
• Механизм, отвечающий за процедуру посадки картофеля в посадочные лунки.
• Рыхлители, которые отвечают за процесс выкапывания посадочных лунок.
• Колесная база для передвижения агрегата и формирования рядков.
• Вспомогательные элементы – плуг, сеялка, окучник служат для погружения клубней картофеля в почву.
