Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Самодельная картофелесажалка для мотоблока.

Для изготовления самодельной картофелесажалки понадобится:

Пару осей.
Подшипники.
Цепь от двигателя автомобиля.
Две звёздочки для цепи.
Проволока сечением 6 мм.
Листовой металл толщиной 2 мм.
Профильная стальная труба.
Для бункера любая конусообразная ёмкость.

Инструменты:

Сварочный аппарат, электроды.
Болгарка с отрезным кругом.
Электродрель, свёрла.
Прочий слесарный инструмент.

Процесс посадки

Посадка картофельных клубней производится в борозду, проделанную заранее с помощью мотоблока. Таким образом, сначала с его помощью нужно вспахать огород, затем сзади на мотоблок нужно прикрепить прицепную картофелесажалку, поместить в её бункер клубни и произвести посадку картофеля.

Одновременно выполнять нарезку борозды и посадку клубней картофелесажалкой невозможно с помощью обычного бытового мотоблока. Такие операции способен выполнять только мощный дизельный мотоблок или мини-трактор.

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

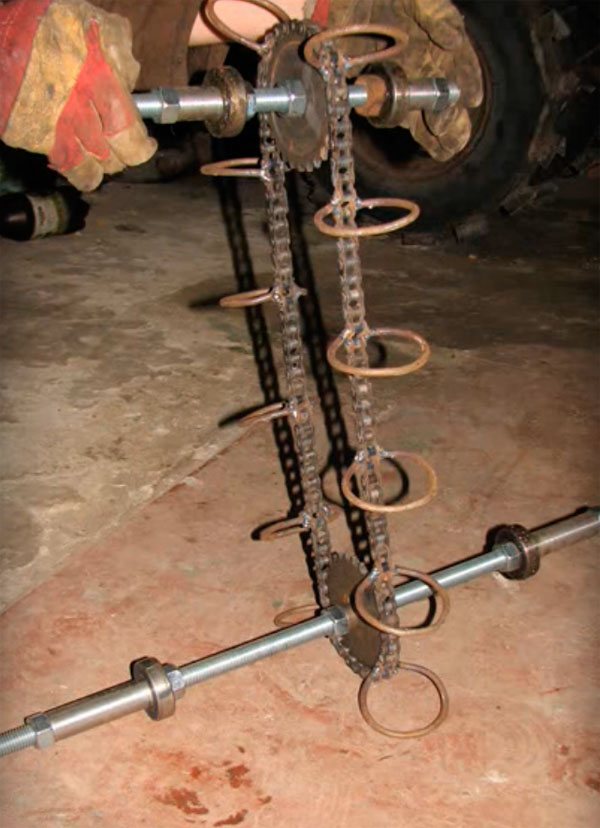

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

Элементы устройства

Конструкция картофелесажалки для мотоблока
Мотоблочную картофелесажалку можно изготовить самостоятельно, тем более, что для этого не нужен какой-либо особый инструмент, а чертежей приспособления, фото и видео по этой теме в интернете предостаточно. Для изготовления этого вида навесного оборудования понадобятся следующие детали:

рама для крепления всех элементов картофелесажалки;
бункер для посадочного материала;
система шестерней, приводящих в действие механизм посадки клубней;
механизм взрыхления, подготавливающий лунки и закапывающий их после посадки;
механизм настройки;
колеса.

Это необходимый минимум деталей для того, чтобы изготовить самодельный агрегат для посадки картофеля. Многие умельцы постоянно модернизируют это вид навесного оборудования, добавляя емкость для удобрений или пытаясь повысить производительность, устанавливают два посадочных модуля. Однако все это иногда приводит увеличению массы мотоблока, а соответственно росту нагрузки на него и снижению его производительности. По этой причине необходимо выбирать тип конструкции и материалы в полном соответствии с мощностью агрегата.

Принцип работы тракторного приспособления

Работа устройства для копания картофеля циклична и состоит из нескольких основных этапов:

Сначала устройство подкапывает режущим механизмом грядку картофеля на глубину расположения в нём клубней.
На следующем этапе механизм взрыхляет землю рядом с клубнями, это создает около корнеплода небольшое свободное пространство.
При помощи лемеха земля захватывается и попадает в специализированный стряхивающий механизм. Это может быть барабан или лента транспортера. Большая часть земли отсеивается, остаются только клубни.
На заключительном этапе происходит укладка собранных плодов картофеля на поверхность поля. Остается только пройти вдоль гряды и собрать картофель.

На рынке большое разнообразие картофелекопательных механических устройств в разной ценовой категории. Цена зависит от сложности устройства механизма:

Распашные копалки для картофеля

Наиболее просты в использовании. Данный вид оснащен клиновидными или плугообразными распашными лемехами. Принцип работы очень прост: механизм разрезает почву и поднимает клубни наверх. Устройство подходит как для трактора, так и для мини-трактора.

Швыряльный

Это однорядное, металлическое устройство с лемехом и вращающимся ротором. Принцип работы механизма: он подкапывает 1 ряд картофельных клубней на установленную глубину, размельчая клубненосный слой и выбрасывая клубни на поверхность земли.

Продуманная конструкция и высокая производительность картофелекопалки позволяет за короткое время выкапывать клубни, не повреждая их. Картофелекопалка аккуратно приподнимает слой земли, просеивает его, таким образом, все корнеплоды видны на поверхности и в земле ничего не остается.

Элеваторные

Предназначены для работы с лёгкими и средними почвами, влажностью не более 30%. Один элеватор является навесным, второй — каскадным. Работает от собственного приводного механизма. Между элеваторными прутками протираются небольшие комочки земли. Клубни отделяются частично от ботвы и подаются на каскадный элеватор, для более интенсивного измельчения земли.

Затем вся обработанная масса подается на вибрационную решетку для тщательного очищения. После очистки клубни укладываются на поле и собираются вручную.

Грохотовая

Наиболее сложный механизм, состоящий из лемеха и решетки. Нож срезает слой почвы вместе с клубнями картофеля. Клубни попадают на решетку и очищаются от грунта с помощью вибрации. После этого картофель ложится на поверхность почвы в ряд.

Этот механизм способен работать на более тяжёлых грунтах, при этом не повреждая клубни и не оставляя ничего в почве.

По сравнению с другими, вибрационная копалка — наиболее дорогая, поэтому использовать данный вид , чтобы копать картошку на маленьких участках нецелесообразно.

Виды

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Картофелесажалка своими руками

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

прицепные;
полунавесные;
навесные.

Испытание сажалки на огороде

После изготовления картофелесажалку необходимо попробовать и настроить для нормальной посадки. Агрегат должен соответствовать следующим параметрам:

глубина залегания клубня 12—15 см. Это регулируют высотой плужка-бороздодела;
расстояние между картофелинами в ряду 30—40 см. Это зависит от диаметра грунтозацепов и количества ячеек транспортёра. Такой расчёт производят ещё на этапе изготовления агрегата;
расстояние между картофельными рядами 60—70 см.

Кроме этого, необходимо тщательно отбирать посевной материал. Клубни должны быть одинакового размера, свободно помещаться в ячейку сажалки и не иметь длинных отростков.

Это оптимальные условия для хороших всходов и, следовательно, большого урожая.

Высадка окучником

Для такой работы подходят мотоблоки МТЗ, Нева, Зубр и другие. В конструкцию входят следующие элементы:

Борозедел – оборудование, прокладывающее борозды.
Конвейер – транспортер, подающий картофель.
Распределитель – высаживает клубни в строго заданное время.
Окучник – разрыхляет почву и засыпает картофель.

На агрегаты надеваются дополнительные колеса с грунтозацепами и специальный бункер, в который укладывается картофель. При движении семена выпадают из бункера в лунку.

Далее на мотоблок надеваются стандартные резиновые колеса, после чего снова нужно пройтись по бороздам, засыпая ряды землей и утрамбовывая ее. Если мы сажаем картошку мотоблоком с помощью такого способа, то получим минимум затрат.

Советы и рекомендации

Процесс посадки при помощи такого устройства выглядит следующим образом:

Сверху на заполненный резервуар кладут еще 2-3 мешка картошки, чтобы сэкономить время, когда бункер опустеет.
Один человек должен находиться на картофелесажалке, а второй — на мотоблоке или минитракторе.
Не стоит превышать скорость движения в 1 км/ч.
Желательно, чтобы в конструкции устройства были предусмотрены диски, закапывающие лунки.
Для изменения глубины посадки регулируют стремянки или меняют угол расположения дисков.

Какие приспособления нужны

Чтобы высадить клубни картофеля, понятно, что одного единственного мотоблока будет недостаточно, потребуется дополнительные устройства, в частности картофелесажалка. Это оборудование позволит провести процедуру качественно и быстро, без применения тяжелого физического труда.

Эффективность такого подхода состоит еще и в том, что картофелесажалка вполне может быть самодельной. То есть изготовить приспособление может каждый своими руками: необязательно покупать готовое изделие. Это позволяет оптимально подобрать размеры картофелесажалки для мотоблока, которые будут соответствовать потребностям.

Поэтому приведем схему и чертеж такого устройства, чтобы понимать, какой можно получить в итоге агрегат, если его делать своими руками.
