Профлист (профнастил): размеры листа, вес метра длины и квадратного метра, маркировка и ее расшифровка

Сейчас для кровельный и строительных работ применяются очень разнообразные марки профлиста.

И это понятно, ведь профлист ввиду собственной простоты и невысокой стоимости в работе достаточно востребованный на рынке строительных материалов.

Профилированые листы

Но, у многообразия марок профлиста есть и другая сторона – порой разобраться, какая разновидность подходит для той или другой задачи, очень тяжело.

Ниже мы расскажем, как расшифровывается обозначение, наносимая изготовителем на лист профлиста, а еще – для чего предназначаются его особенно популярные марки.

Что такое профлист

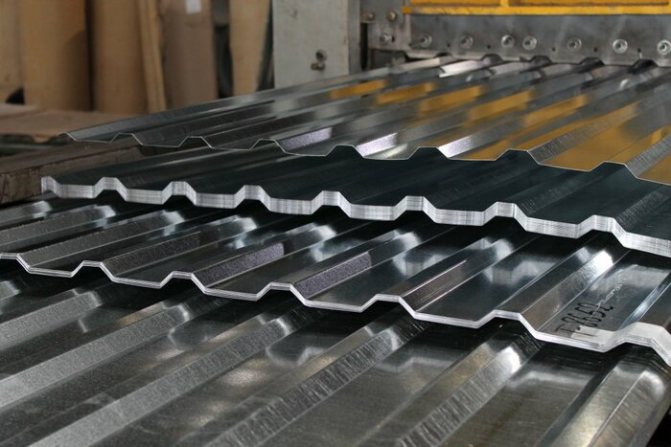

Профлист — это строительный листовой материал, который делают из тонколистовой стали. На заготовке путем холодной штамповки формируют рельеф, а затем наносят защитное покрытие. Рельеф называют профилем. Отсюда и пошло название материала — профлист. То есть, лист с профилем. Еще можно встретить такое название, как профнастил. Некоторые думают, что профлист и профнастил — это разные материалы и между ними есть разница. А вот и нет. Разницы нет. Просто в ГОСТе две марки описываются как «для настила». Отсюда, видимо, и пошло название профнастил.

«Профили стальные листовые гнутые с трапециевидными гофрами для строительства» — название по ГОСТу 24045-2016. Условно можно сказать, что при необходимости накрыть крышу мы выбираем кровельные профили (профнастил), а при необходимости обшить стены — стеновые профили (профлист).

Вообще, названий у этого материала немало. Можно встретить «профиль листовой», металлопрофиль. Реже встречается «профильный лист». Еще есть название из каталогов — стальной профилированный лист. Это все о том же материале.

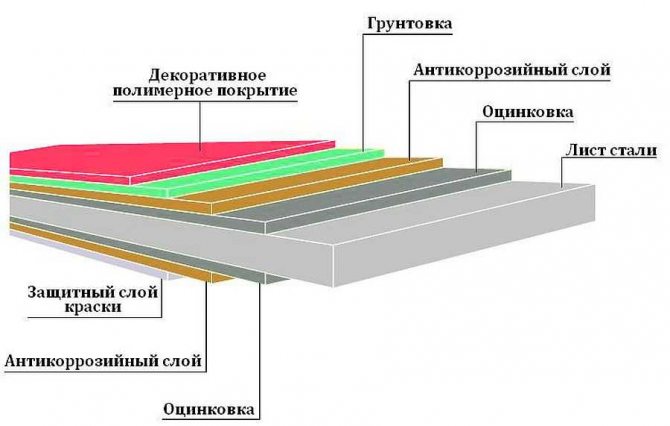

Итак, профлист — это стальной лист со сформированным рельефом. На него наносят защитное многослойное покрытие. Количество слоев и виды покрытий отличаются и влияют на конечные характеристики продукта. На долговечность, стойкость к выцветанию, к повышенным или пониженным температурам, к химическим и механическим воздействиям. В общем, многие важные свойства зависят именно от покрытия и качества его нанесения.

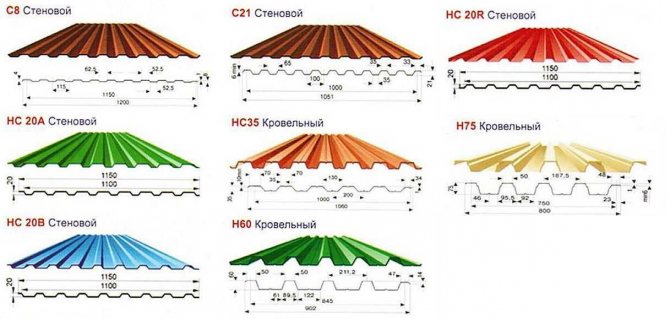

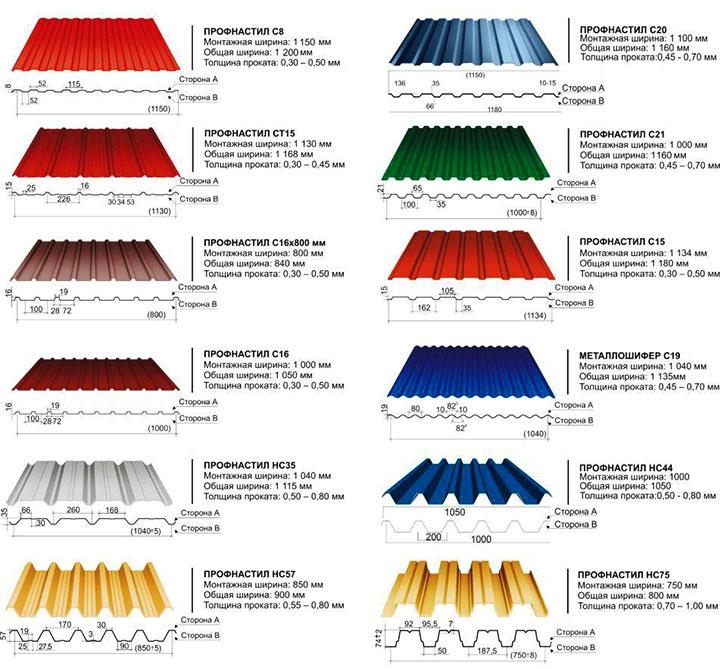

Профлист есть разный по назначению и отличается он рельефом. В том смысле, что отличается высота и ширина волны, расстояние между вершинами, а форма всегда трапеция. Это прописано в ГОСТе 24045-94. Только в некоторых видах (с повышенной несущей способностью) на боковых гранях добавлены выступы — полочки, а в гребне и выемке сформированы дополнительные канавки. Тем не менее, форма профиля — трапеция.

Защитно-декоративное покрытие профнастила

Современный рынок стройматериалов предлагает профнастил для кровли с разным защитно-декоративным покрытием. От этого зависят не только эстетичность кровельного материала, но и его эксплуатационный ресурс.

Оцинкованный профнастил

Оцинкованный профлист – самый дешевый, но при этом и наименее долговечный материал. В качестве защиты от коррозии выступает только слой цинка. Производители редко дают гарантию больше, чем на 6 месяцев. Но фактически он прослужит гораздо дольше.

Фото 8. Внешний вид оцинкованного профнастила

Применяется такое покрытие в основном для укрытия кровель на временных постройках разного назначения. Характеризуется низкими декоративными качествами Оцинкованный профнастил для крыши по размерам листа не отличается от окрашенного. Единственное его отличие – гораздо меньший срок службы и невысокие декоративные качества, остальные характеристики идентичны.

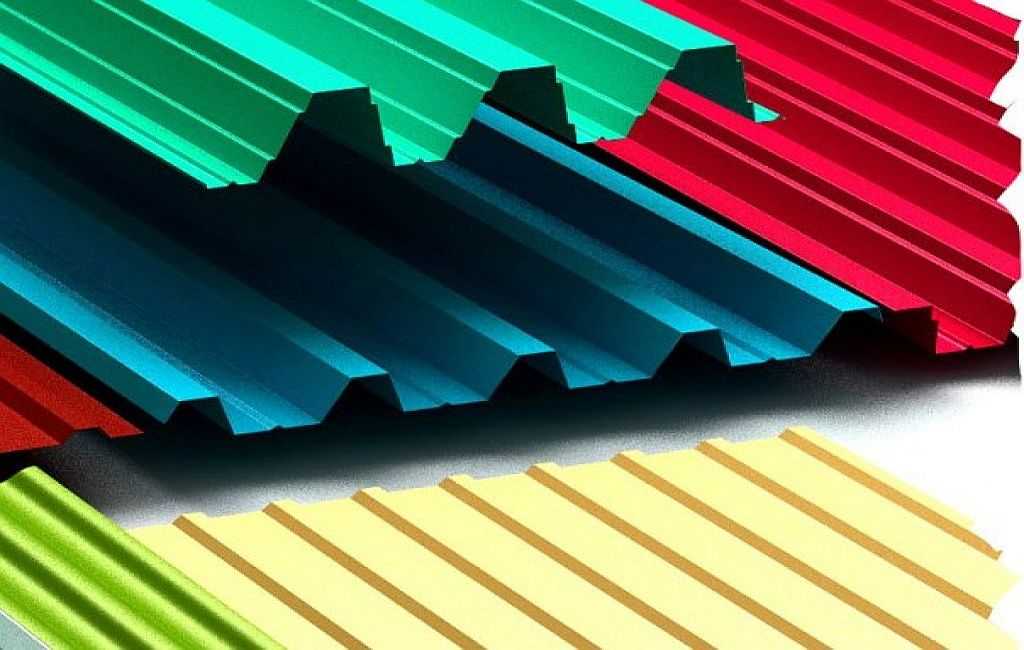

Профлист с полимерным покрытием

Профнастил с полимерным покрытием отличается продолжительным сроком эксплуатации и высокими декоративными качествами. На некоторые виды кровельного материала производители дают 50-летнюю гарантию на сквозную коррозию.

В зависимости от вида защитно-декоративного покрытия профлист можно разделить на несколько основных категорий:

• Standart+ – стандартная группа покрытий на основе полиэстера. Защитный слой цинка составляет 140 г/м2 (Drap и Satin) и 200 г/м2 (Polydexter и Polydexter Matt). Рекомендован к применению в удаленных от производственных объектов и автомагистралей районах. Характеризуется благородной текстурой поверхности. Гарантийный срок службы – 20 и 25 лет соответственно.
• Design – материал с защитным слоем цинка 200 г/м2, имеет изысканный природный дизайн. Гарантированный производителем срок эксплуатации составляет 20 лет. Подходит для использования вблизи автомагистралей и производств.
• Premium – кровельное покрытие премиального качества с защитным слоем Galfan 265 г/м2. Для изготовления применяется бельгийская сталь толщиной 0,5 мм. Профлист представлен в покрытиях Quarzit (на основе полиуретана), Velur и Atlas (основой является полиэстер). Гарантия от производителя составляет до 50 и 25 лет соответственно.

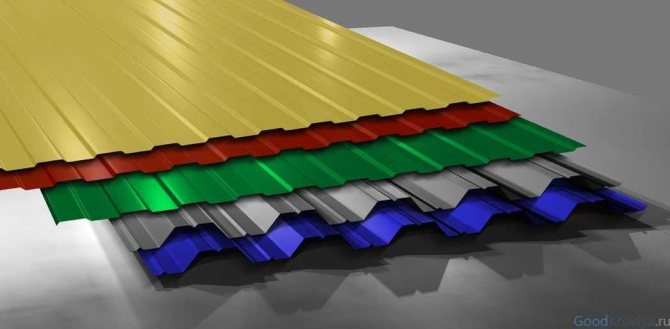

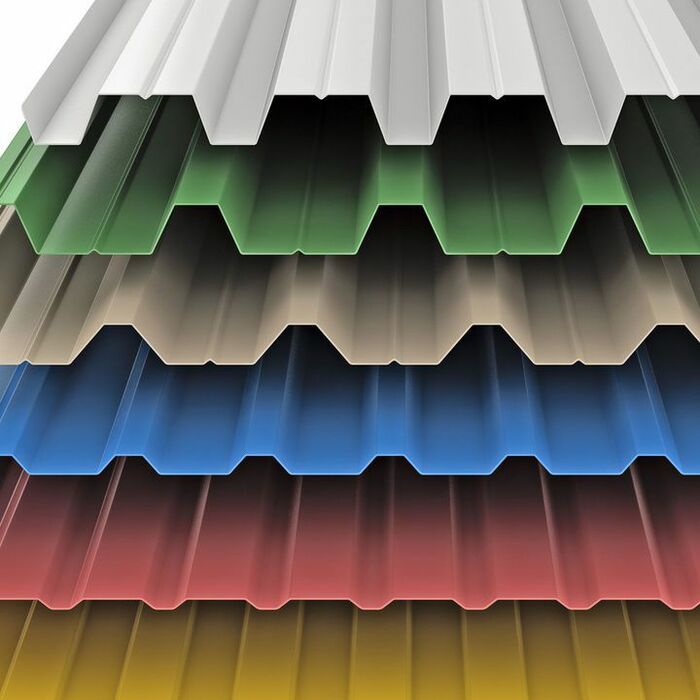

Фото 9. Профнастил разных видов по профилю и покрытию

Марки профнастила

Обычно профнастил изготавливается из листовой стали с цинковым и алюмоцинковым покрытием. Если используют алюмоцинковое покрытие, в маркировке ставят АЦ, если цинковое — ничего не ставят. Если цинк нанесен электролитическим способом, то ставят ЭОЦП. Также лист может быть покрыт слоем алюминия (буквы АЛ в маркировке) или алюмокремния (АК). Эти покрытия дают более качественную защиту, но они дорогие.

Кроме различных «первичных» покрытий, стальной листовой прокат используют различной толщины. В комбинации с различным профилем он имеет разную несущую способность, соответственно, он имеет разное назначение и область применения. По назначению профили подразделяют на типы (ГОСТ 24045-2016):

• Н — для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий;
• НС — для настилов и стеновых ограждений;
• С — для стеновых ограждений, выполняющих несущую и ограждающую функции.

Иногда встречается такая расшифровка обозначений профнастила, где тип Н — это несущий (для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий). Он самый тяжелый, самый жесткий. Из этого профнастила делают кровли при высокой снеговой и ветровой нагрузке.

НС — несущий стеновой. Другое название — универсальный. Менее «выносливый», но может применяться на кровле при невысоких нагрузках на нее. Из него же можно строить несущие стены (при достаточной толщине и глубине рельефа). Его же часто «пускают» на заборы, у которых нет поперечин между столбами.

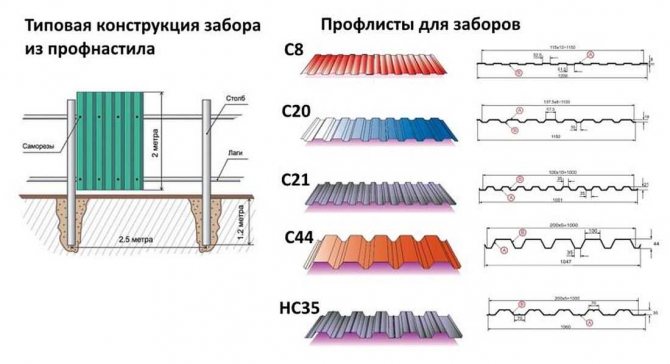

С — стеновой профлист. Используется для обшивки каркасных стен. Его применяют при строительстве гаражей из профнастила, подсобных помещений. Этот же тип, но достаточной толщины, можно крепить к забору, если между столбами есть поперечины. Для кровли такой материал не рекомендован. Разве что там, где почти нет снега и ветра. И то, обрешетка должна быть частой, с небольшими зазорами.

Монтаж снегового барьера и конька

Технология устройства кровли из профнастила предполагает монтаж конька и снегового барьера. Обустройство конька начинают выполнять со стороны крыши, которая минимально подвержена влиянию влаги и ветра. В зависимости от формы и конструктивных особенностей, конек бывает фигурный, простой или черепичный. Для фиксации конька используют саморезы с уплотнительной прокладкой, которые устанавливают с шагом до 300 мм.

Барьер для снега представляет собой конструктивный элемент кровли, обеспечивающий защиту от лавинного схода снега с крыши здания во время таяния. Его монтируют перпендикулярно краю крыши, ниже от края. Фиксацию снегобарьера выполняют к заранее установленным деревянным брускам.

Маркировка профлиста и ее расшифровка

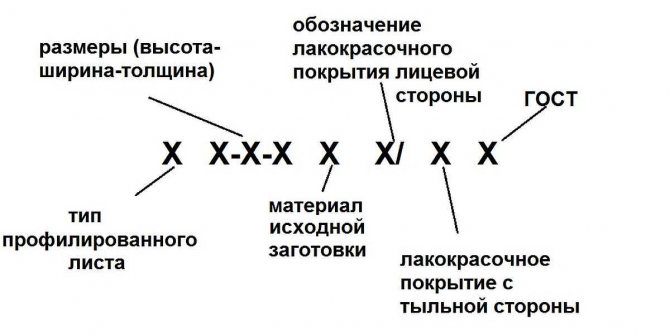

Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.

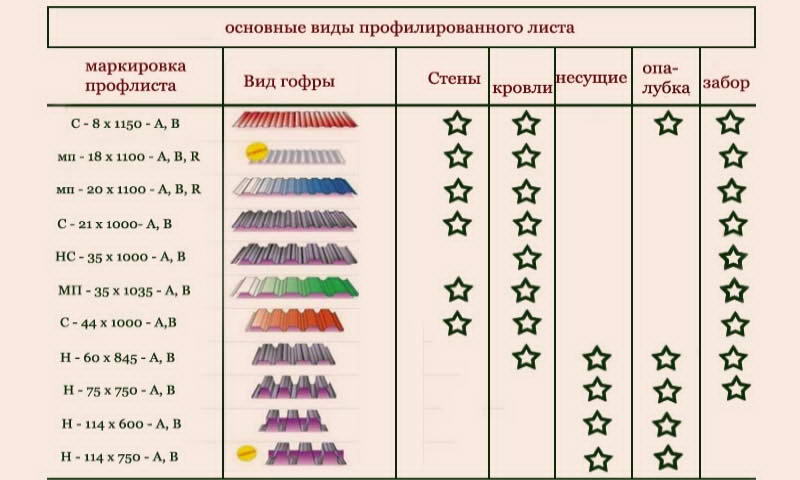

На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.

Размеры профлиста и материал

Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.

На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:

• Если сталь оцинкованная, не стоит ничего.
• Электролитическая оцинковка — ЭОЦП.
• Алюмоцинковое покрытие — АЦ.
• Алюминиевое покрытие — АЛ.
• Алюмокерамическое — АК.

Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.

Лакокрасочное покрытие

В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.

Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.

Вот такие еще покрытия могут быть:

• Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
• PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
• PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
• AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.

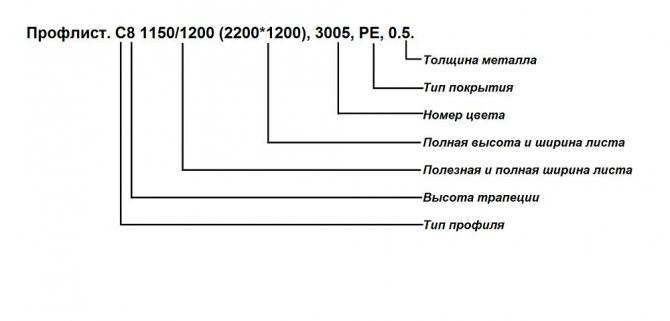

В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.

Значение цифр в маркировке профнастила

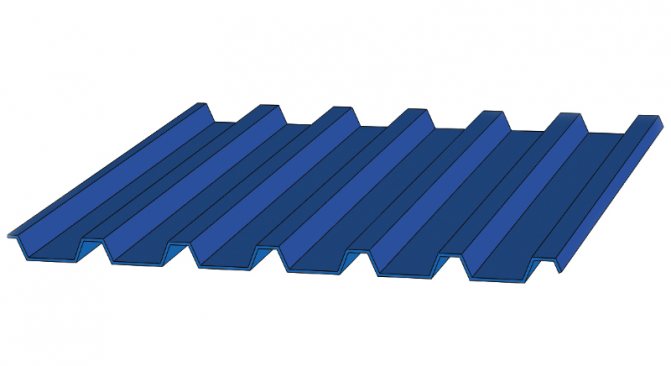

Как вы уже поняли, буква в маркировке (она обычно стоит первой), означает тип листа. Вторая цифра, следующая за буквой, – это показатель высоты листа в миллиметрах. Например, профнастил С20 – это стеновой лист с высотой профиля 20 миллиметров, а профнастил Н75 – лист с высотой 75 миллиметров.

Третья цифра – это толщина стали, которая применялась для штамповки листа, показатель также приводится в миллиметрах.

Следующая за ней цифра обозначает монтажную ширину профиля в миллиметрах.

Последняя цифра – это предельная длина листа в миллиметрах. Вполне естественно, что длина листов может отличаться, ведь при заказе партии профиль режется под нужную длину.

Таким образом, получается, что, например, маркировка профнастил С20-0,55-750-12000 означает, что данный лист предназначен для стеновых ограждений, обладает высотой 20 мм, создан из металла толщиной 0,55 мм, а поставляется в профилях 0,75х12 м.

Выбор материала будет простым делом для всех, кто умеет правильно читать его маркировку, ведь она содержит практически всю нужную для настоящего мастера информацию.

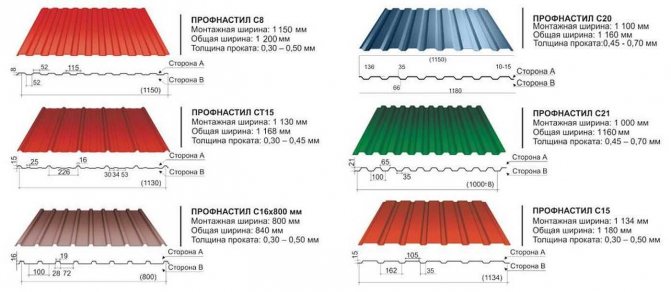

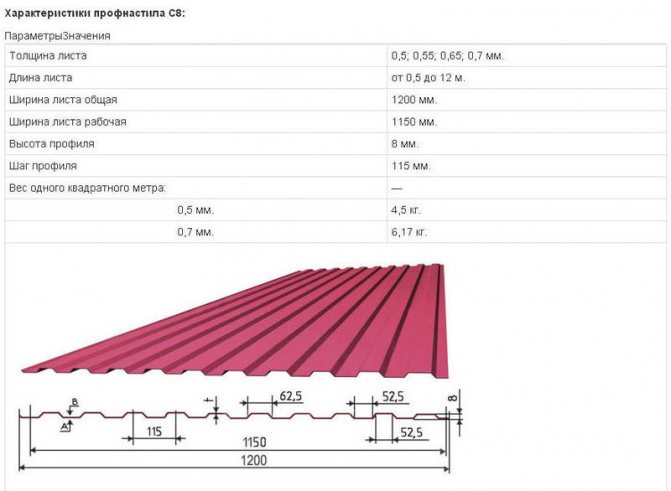

Размеры профлиста и вес

Вообще, предприятия выпускают профлист не только по ГОСТу, но и по ТУ. ТУ — это технические условия, в которых производитель проставляет свои размеры и требования к качеству. Их регистрировать не так уж и сложно. Но это не ГОСТ и там может быть все, что угодно. Если вы видите в маркировке или в сопроводительных документах ТУ, лучше прочтите его, чтобы не было неожиданностей. А в стандарте не так много профилей и размеров профлиста, именно поэтому и применяют ТУ. Потребители требуют другие размеры и профили. В таблице приведены марки и размеры профлиста по ГОСТу, а на рисунке добавлены еще чертежи и внешний вид. Кстати, толщина листа с * — это не стандарт.

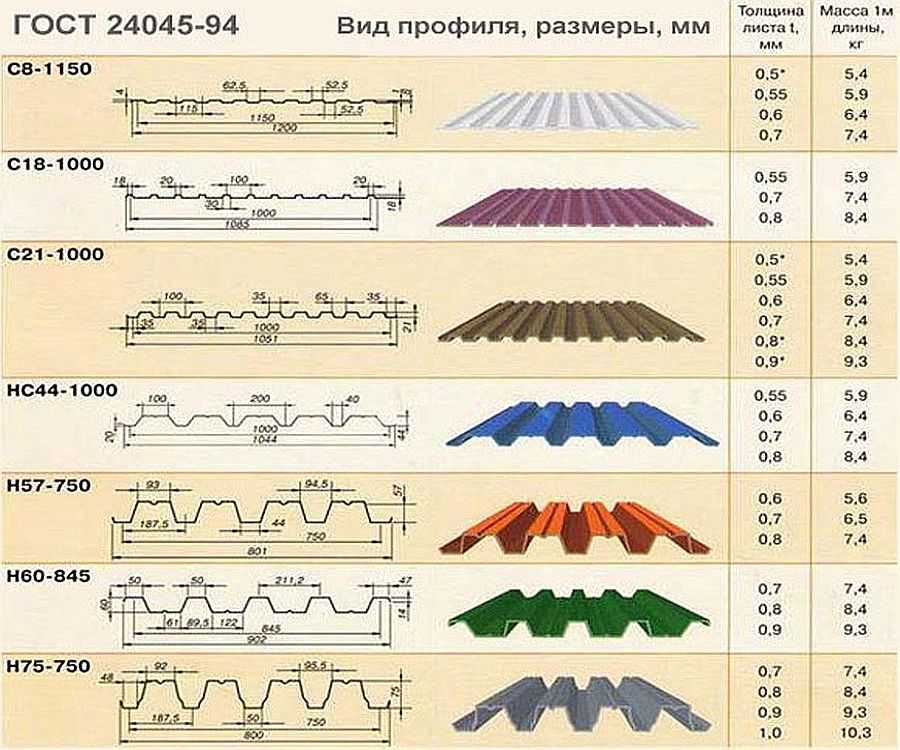

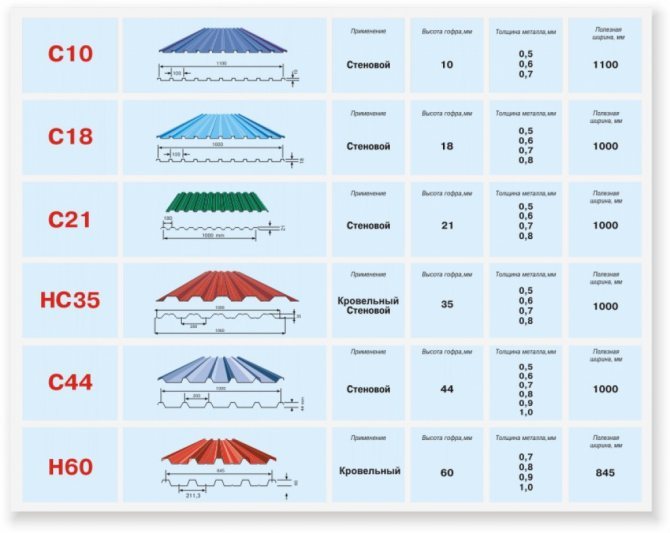

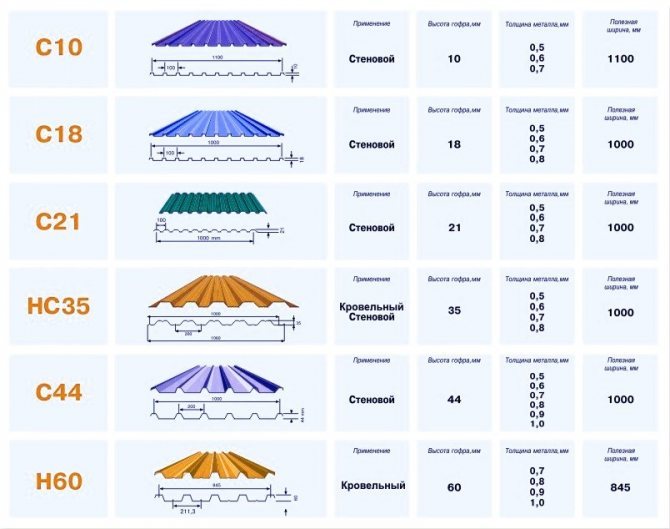

В таблице, вроде все ясно. Размеры профлиста указаны также, как прописано в нормативе: высота профиля, ширина листа и толщина металла. Длина — по договоренности или по возможностям производителя. Вопросы могут быть там, где ширина указана через дробь. Например, 1022/1000. Первая цифра — полная ширина при обшивке стен, вторая — рабочая ширина при монтаже на кровлю. Как понимаете, это материал двойного назначения. Может применяться как на кровле, так и для обшивки стен.

Стоит сказать, что если параметры профлиста не соответствуют ГОСТу, это не значит, что материал плох. Надо смотреть на качество нанесения покрытия, на жесткость листа. В любом случае стоит найти отзывы по продукции конкретного производителя. Потому что и стандартные могут быть сделаны не ахти как. Все дело в качестве стали и покрытий.

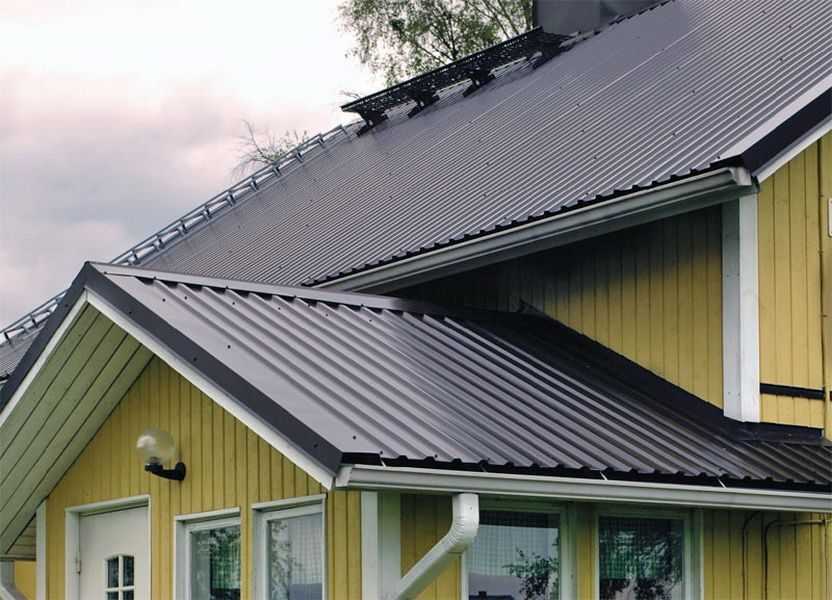

Преимущества и недостатки профнастила как кровельного покрытия

Создание кровли из этого строительного материала достаточно просто, не требует высокого уровня профессионализма от исполнителя

При этом важно соблюсти условие подходящего уклона кровли и подобрать толщину профнастила для крыши в соответствии с условиями эксплуатации. В таблице приведены варианты выбора гофролиста в зависимости от эксплуатационных требований

К другим преимуществам материала как кровельного относят:

• простой монтаж. Для установки листов на подготовленную обрешетку (устройство скатной кровли и требования к ней подробно рассмотрено в статье «Как рассчитать угол наклона крыши») или стену не требуется навыков строительства и специализированный инструмент;
• возможность скрыть недочеты поверхности. Гофрированный материал хорошо компенсирует неровности, позволяет обустроить ровный фасад при минимальной сложности работ;
• обеспечивает удобство покрытия длинных скатов и стен, за счет выпуска профлиста длиной до 12 м;
• высокая стойкость к действию агрессивных сред благодаря цинковому (алюмоцинковому, полимерному) покрытию;
• небольшой вес профнастила. Это позволяет работать без использования подъемно-транспортной техники, уменьшать сечения стропил и обрешетки, толщину опорных стен и/или колонн, балок;
• компактность настила в упакованном состоянии. Это облегчает доставку на труднодоступные строительные объекты, в том числе воздушным путем;
• умеренная стоимость.

Недостатки материала:

• эффект «барабана». За счет малой толщины и отличной проводимости звука уложенный непосредственно на обрешетку профлист обеспечивает усиление шума дождя, ветра, града. Для решения проблемы применяется многослойный «пирог» кровли;
• потеря антикоррозионных свойств при нарушении защитного слоя во время монтажа.

Как определить качество

Прежде всего — наружный осмотр. Качество нанесения краски, полимера или оцинковки — первый показатель. Не должно быть наплывов, потеков и проплешин. ГОСТ допускает наличие потертостей и небольших царапин, которые не повреждают целостность защитного слоя. То есть, если царапина не добралась до металла — это нормально. При транспортировке такое случается сплошь и рядом. Главное, чтобы покрытие было целым.

Одним из косвенных показателей качества профлиста является его вес. Справочные значения указаны в ГОСТе (есть в таблице). Если вес значительно отличается в меньшую сторону, это значит, что использован более тонкий лист или менее плотный (и более дешевый) металл.

Прямое свидетельство надежности производителя — толщина листа. Если заявленная толщина соответствует реальной, это хороший знак. А как измерить толщину профлиста? При помощи электронного штангенциркуля. Не такой дорогой инструмент, а пользоваться им проще. Если есть у вас обычный, можете провести измерения с его помощью. Но учтите, что реальная толщина — со слоем краски или полимера — должна быть хоть немного (на несколько микрометров) больше заявленной. Вот эту разницу покажет электронный прибор. Механический с такой задачей не справится.

Советы в помощь покупателю

Подробное ознакомления с нюансами подбора материала и его маркировкой – только часть дела. Не ошибиться в покупке будущему владельцу помогут практические рекомендации от опытных кровельщиков:

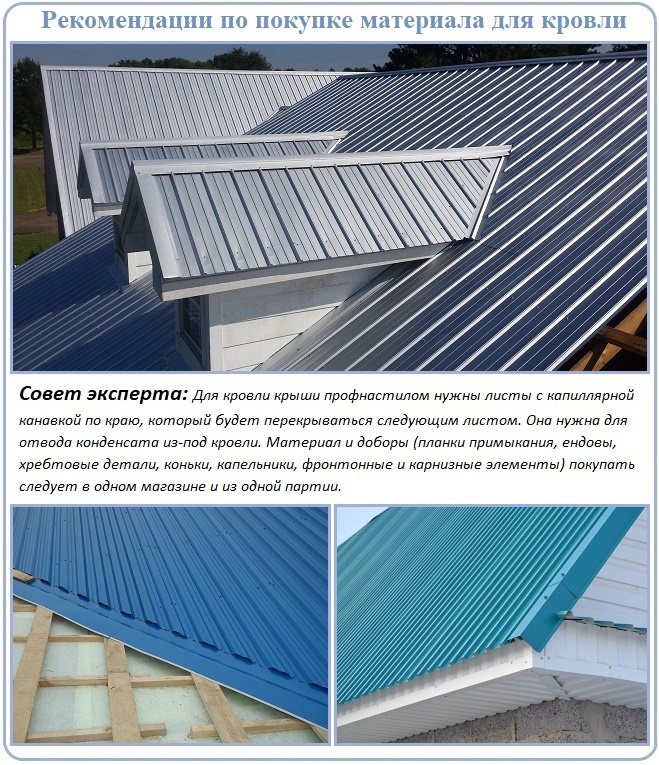

• Покупайте материал для работы у одного поставщика. Сразу рассчитывайте расход, чтобы приобрести из одной партии. Чтобы не пришлось долго и мучительно искать один лист гофрированной жести аналогичного тона и толщины.
• Доборные элементы и крепеж приобретайте вместе с кровельным покрытием. Можно, конечно, потом и в другом магазине, но оттенок может отличаться. Если это не предусматривалось дизайном, эффект может быть абсолютно неожиданным.
• Обращайте внимание на целостность упаковки. Никаких повреждений быть не должно. Не исключено, что под разрывом уже есть микротрещина в полимерной оболочке. Это значит, что есть возможность появления очага ржавчины.
• Рассмотрите листы и доборы. При выявлении мельчайших царапин или потертостей смело обращайтесь к продавцу для замены.

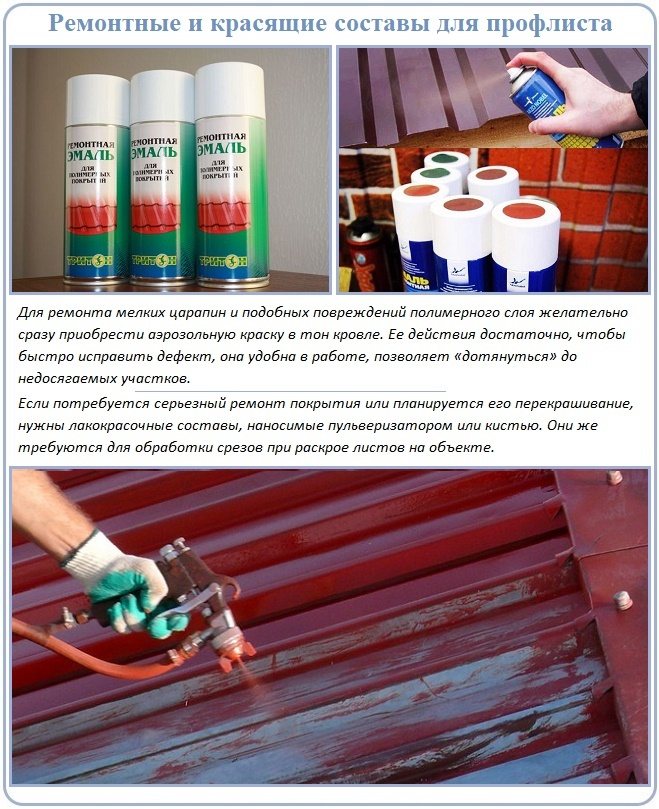

• Купите ремонтную краску в тон гофрированного покрытия. Она пригодится во время монтажа и после, при обнаружении оставленных ветками или вандалами повреждений. Не покупайте красящие аэрозольные составы.

Придерживаться перечисленных советов стоит, если вы не хотите попусту потратить деньги. Если, конечно, есть излишки сбережений, с которыми можно легко расстаться, то на представленные рекомендации можно не обращать внимание.

Особых приемов в уходе гофрированная сталь не требует. С его поверхности без задержек смывается пыль во время дождей. Сходящий со скатов снег не оставляет царапин и разводов.

В случае обнаружения стойких загрязнений профнастил рекомендуется помыть мыльным раствором и протереть мягкой ветошью.
