Что такое чудо-лопата, описание процесса изготовления инструмента

Перекопка сада и огорода – самая тяжелая часть работы, если вам посчастливилось иметь частный участок. Нередко результатом такой трудотерапии являются сорванная спина и растянутые мышцы. Но если у вас есть сделанная чудо-лопата своими руками (чертежи будут в статье), отныне перекопка будет быстрой и легкой. Почему своими руками? Да по той простой причине, что, как и хорошая качественная лопата, подобный агрегат будет стоить в магазине немалых денег. А у каждого уважающего себя хозяина дома всегда найдутся материалы для самоделок, будь то старые вилы, остатки прутьев или уголка. Немножко поколдовав, их можно превратить в первого помощника дачника – чудо-лопату.

Чем отличается и что может

Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).

Чудо лопата и ее составные части

Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

• рыхлит почву;
• разбивает комья;
• «добывает» корни сорняков, не разрывая и не разрезая их (во всяком случае намного меньше их повреждая);
• легко копает корнеплоды — можно копать морковь, картофель и т.п.

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

Еще один вариант чудо-лопаты

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.

Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.

Как работать

Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:

• Взявшись за черенок, поставить чудо лопату, опереть ее на передний рыхлитель.
• Воткнуть вилы в землю. Вогнать их так, чтобы задний упор коснулся земли. Если земля тяжелая, плотная, может понадобиться дополнительное усилие — надавите ногой на перекладину передних вил.
• Потянуть черенок «на себя». При этом движении вилы начнут двигаться вверх. Поднимаясь они проходят через вилы переднего упора, разбивая комки.
• Перетянуть устройство чуть назад, повторить все действия (воткнуть, дожать, потянуть черенок).

В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».

Принцип работы

Перекапывание начинается с установки черенка и зубьев вил строго вертикально. Затем нужно поставить ногу на верхнюю перемычку вил или на упор и сильно надавить, пока зубья полностью не войдут в землю. После этого черенок отводится назад, на себя. Рабочие вилы захватывают и поднимают пласт грунта, который продавливается через зубья стационарного упора.

Одновременно с копкой происходит и рыхление. Далее копалка отодвигается немного назад, на необработанный участок, и процесс повторяется. Этот садовый инвентарь значительно снижает нагрузку на спину.

В отличие от лопаты, имеющей подвижный архимедов механизм, это устройство более многофункциональное. В одном инструменте собраны сразу несколько — лопата, грабли, вилы, тяпка, борона. С помощью этого универсального супер-инвентаря можно:

• подготавливать участок под посадку овощных культур;
• рыхлить, бороновать землю;
• уничтожать сорняки;
• выкапывать картофель, морковь, свеклу.

https://youtube.com/watch?v=6OJBVfcNL50

Конструкции

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

Сборочный чертеж чудо-лопаты

Рыхлитель почвы без переднего упора

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Чудо лопата «Копалка»

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

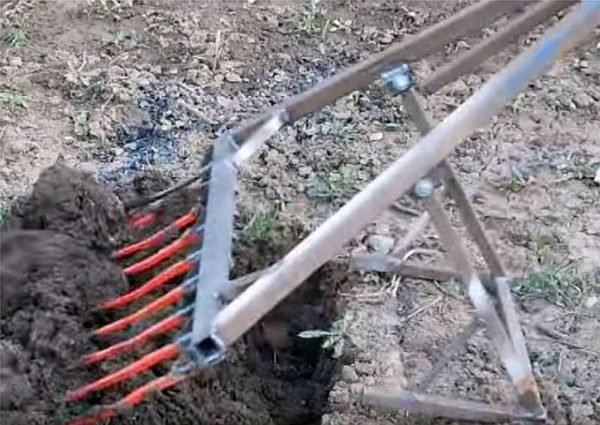

Копалка в действии

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем видео.

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые. И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья.

Достоинства супервил

Насколько необходимым является этот предмет в хозяйстве, можно судить, проанализировав все его плюсы и минусы. Вот основные положительные моменты, которые имеют место при использовании этого чудо-приспособления:

•

• Уменьшение физической нагрузки на организм.
• Увеличение скорости обработки земли, благодаря ширине агрегата.
• Простота использования.
• Применимость в условиях любых типов почв.
• Высокие показатели надежности.

Как видно, достоинств у подобного инструмента действительно много.

Из чего и как делать

Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.

Использовать можно круглую или профилированную трубу, металлические прутки или «детали» от вил

Материалы для изготовления

Начинают в основном с изготовления каркаса. Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки — не менее 3 мм. В некоторых моделях использовали уголок. Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.

Читать так же: Полезные свойства черемши, как заготовить лечебное растение

Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.

Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь. Вилы делают из прутка не менее 8 мм в диаметре.

Из чего делают их умельцы:

• Отрезают от обычных вил, приваривают на чудо-лопату.
• Распрямляют пружины подвески.
• Распиливают на узкие полоски автомобильные рессоры.

Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще. Неплохой вариант, кстати, с вилами. Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей. Тогда нужно будет купить две шутки обычных вил.

Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.

Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:

• Ширина рабочей части — от 45 см до 60 см. Больше делать не стоит: будет тяжело копать и производительность только уменьшится, а не возрастет.
• Длинна штырей рабочих вил 220-300 мм.
• Расстояние между штырями — 70-80 мм.
• Длина ручки — по росту, удобнее, если она заканчивается в районе плеча.

Размеры чудо-лопаты можно подбирать «под себя» — важно чтобы работать было удобно

Все остальные размеры подбираете в зависимости от конструкции и используемого материала.

Рабочие вилы чудо-лопаты

Детализация упора и вил упора

Полная конструкция с передним упором

Вариант с одними вилами и рамой-упором сзади

Другие размеры копалки и отличается конструкция упора

Основные параметры

Грохотная картофелекопалка для мотоблока

Универсальный разборный инструмент похож на обычную лопату. Простейшая конструкция представлена поворотными вилами с диапазоном захвата в 30 см. Вес картофелекопалки составляет в среднем около 2,9 кг. Используемый материал – высокопрочная сталь. Зубья изготавливаются из прута различного сечения: квадратного, круглого или шестигранного.

Что может чудо-лопата

Этот инструмент даёт дополнительные возможности для фермера.

Чудо-лопата предоставляет дачнику следующие преимущества:

1. При перекопке земли с её помощью требуется намного меньше усилий, по сравнению с использованием обычного инструмента.
2. Качество рыхления земли при такой обработке возрастает. Если образуются комья, то во время работы они разбиваются на части.
3. В некоторых конструкциях предусмотрено наличие заднего упора. В процессе перекопки почвы на него можно наступать, чтобы помочь себе погрузить инструмент в плотную и тяжёлую землю.
4. Если в земле есть корни сорняков, то лопата для ленивых достанет их наружу в целом виде, а не разрежет на части.
5. Этот инструмент удобно использовать для выкапывания картошки.
6. Скорость вскапывания гораздо выше, чем при работе обычным образом.

По своему внешнему виду лопата землекоп напоминает вилы с дополнительными деталями.

Она имеет в своём составе такие части:

1. Древко, за которое инструмент держит человек.
2. Металлические вилы, зубья которых примерно такой же длины, как у обычных, но шире примерно в два раза. Обычно у них от 6 до 8 зубьев.
3. К вилам прикреплён идущий назад металлический упор. При погружении чудо-лопаты в землю на него можно надавить своим весом, чтобы инструмент легче зашёл в плотную землю. Он также служит упором при выворачивании лопаты из земли.
4. В переднем направлении прикреплена горизонтальная решётка, установленная с таким расчётом, чтобы зубья вил, поднимаясь, проходили сквозь неё. При таком движении комья земли оказываются между вилами и решёткой, в результате крошатся на мелкие кусочки.

Здесь рассказано о типичном устройстве лопаты КротЧел. На практике используется несколько различных вариантов её конструкции.

Садово-огородный рыхлитель «КРОТЧЕЛ»

Правила использования садового оборудования

Любым инструментом надо умело пользоваться, чтобы он служил как можно дольше. В основе работы ручного культиватора лежит принцип рычага. Нажимая на педаль для ноги, человек способствует вонзанию рабочих зубьев в почву. Опуская рычаг руками вниз, дачник заставляет земляной пласт приподниматься. При этом слой грунта разбивается встречными зубьями. Не переворачивая весь пласт, устройство рыхлит землю, не обедняя ее плодородного слоя.

Особенностью инструмента является то, что работать им можно только на влажных почвах. Сухой грунт он не взрыхлит. Лучшим временем применения необычного инвентаря считается начало весны, середина осени. Но и слишком увлажненный грунт трудно обработать чудо лопатой. В период подготовки почвы к посадке растений инструментом вскапывают большие площади.

Уход за инструментом такой же, как и за инвентарем для садовых работ. Его хранят под навесом, оберегая от дождей. На зиму очищают зубья от грунта, протирают сухой тряпкой все части конструкции. Можно смазать металлические детали лопаты машинным маслом, спасая от ржавчины.

Как работать с лопатой

Для того чтобы перекопать землю, нужно встать спиной по направлению, в котором предстоит двигаться.

Для того чтобы воспользоваться этим инструментом, нужно сделать следующие действия:

1. Воткнуть лопату в землю. Если это сделать трудно из-за плотности грунта, нужно наступить на металлический упор.
2. После того, как лопата вошла в землю, древко нужно наклонить назад, не поднимая над землёй. При этом земля, которую зацепят вилы, пройдёт сквозь решётку и раскрошится.
3. Затем лопату, не поднимая вверх, сдвигают назад и вновь погружают в землю.

Этот процесс повторяют до тех пор, пока весь участок не будет пройден.

Принцип работы

Работа заключается в том, чтобы вдавить ковш (полотно) лопаты в землю и перевернуть пласт земли, поворачивая ручки вправо. Земля аккуратно срезанным пластом переворачивается и ложится справа. Спина остается прямой, сгибаться не нужно, в землю втыкается штык, благодаря этому полотно лопаты входит в почву под тяжестью ноги. На легкой почве можно работать одними руками. Позвоночник выполняет только вращательное движение, без применения силы при помощи рычага совершается работа по отрезанию, выниманию и переворачиванию пласта земли.

Сажать картофель этой «волшебной копалочкой» можно как с плугом. Нужно выкопать одну борозду (отступая назад), в нее заложить картофель, а при выкапывании второй борозды, происходит ровное и аккуратное закапывание. Причем во вторую борозду можно уложить удобрение и закопать его, проходя следующую борозду. При ширине ковша 30 см получится очень ровная посадка картофеля, где между кустами будет 60 см.

Различные варианты инструментов

Существуют приспособления, которые, хотя устроены аналогичным образом, имеют важные отличия в конструкции. Далее о них рассказывается более подробным образом.

Рыхлитель почвы без переднего упора

В этом виде конструкции отсутствует передний упор. Решётка для разбивания комьев сделана без передней планки. Это немного уменьшает вес лопаты рыхлителя крота. Однако, поскольку при работе нет необходимости поднимать лопату над землёй, это не даёт существенное преимущество.

Рыхлитель почвы без переднего упора

Такой вариант отличается от классического тем, что в нём отсутствует решётка, расположенная впереди. Ручка инструмента также сделана другим образом.

Копатель состоит из следующих частей:

1. Здесь используется ручка, сделанная в форме буквы «Т». Поэтому в процессе работы лопату держат не так, как обычно. Руками держат инструмент за горизонтальные перекладины. Это помогает увеличить силу давления на почву при работе. Кроме того, такую ручку обычно делают из металла. Она может выдвигаться вверх или опускаться вниз. После того, как найдено удобное положение, ручку закрепляют болтами.
2. Вилы прикрепляются к ручке за два конца, а не за центральную часть, как в классическом варианте.
3. Упор, прикреплённый сзади к инструменту, более мощный, чем в обычном случае.

Недостатком этой конструкции является то, что не предусмотрено дробление почвы.

Этот вариант можно считать наиболее простой конструкцией. Для неё пришлось изобрести прямоугольную металлическую раму, к которой прикреплены вилы, смотрящие вниз. Упор, сделанный прямоугольным, прикреплён горизонтально. Передняя решётка отсутствует.

На заметку. Несмотря на простую конструкцию, эта разновидность чудо-лопаты является эффективным инструментом для копки.

Архимедова лопата

Она мало похожа на классический вариант. Различие, в частности, состоит в том, что здесь для вскапывания используются не вилы, а штыковая лопата. Однако изобретатель применил здесь аналогичный принцип: правило рычага. Это изобретение Владимира Колыбелина из города Ковров Владимирской области.

Устроена Архимедова лопата таким образом:

1. У неё имеется два древка: длинное и короткое.
2. Лезвие инструмента присоединено к короткому древку.
3. Все детали в одно целое соединяет кронштейн. С его помощью короткое древко с лопатой в середине подсоединено к длинной ручке и может вращаться.

При работе инструмент втыкают в землю, слегка сдвигают вперёд длинную ручку. Затем наступают на короткую часть, и, с учётом закона рычага и длины плеча, лопата поднимет землю.

Важно! Хотя arhimedova лопата экономит усилия, по сравнению с обычным инструментам, её трудно применять на тяжёлых глинистых почвах.

Ручная удобная картофелекопалка для легкого труда огородника

Незаменимое приспособление для выкапывания корнеплодов — ручная картофелекопалка. Это самый удобный и легкий, чаще разборный инструмент. Такую лопату огородники назвали «американкой». Она сродни штыковой лопате, но слегка вогнутая (подобно совковому аналогу).

Однако ее ручка закреплена под меньшим углом. Такое совмещение остроты штыкового инструмента и вогнутости совка с удобным углом для ручки облегчает труд. Урожай выкапывается быстро и не повреждается.

Кстати, данным инструментом, но с коротким черенком удобнее копать глубокие узкие ямы и вычищать из них землю.

Для того, чтобы почва не осыпалась и не размывалась при обработке, а дорожки оставались чистыми, используйте металлические грядки https://сибгрядки.рф/

Универсальный инструмент

Данная копалка также облегчит перекопку или рыхление почвы, кроме первичной обработки целины. Собрать ее помогут чертежи. Эти поворотные вилы захватят сразу 30 см грядки.

А пользоваться ими просто: рядом с картофельным кустом надо вонзить в землю зубья; затем ногой нажать на нижнюю дугу. Тогда зубья направятся вверх и поднимут картофель, причем без земли, которая осыпается между ними.

Эта копалка не травмирует клубни, ведь подкапывает их снизу и сбоку. (Фото 1)

Приспособление прикрепляют к ручке любых картофельных вил, напоминающих гребенку. Причем 2 вертикальные стойки скреплены с нижней поперечиной, а верхняя поперечина вращается свободно в хомутах. И шплинты удерживают ее в таких своеобразных подшипниках.

Фото 1. Использование картофелекопалки.

Полезное устройство получилось и на основе культиватора. Это универсальная альтернатива лопате. Этот инструмент ставят в почву вертикально, т.е.

параллельно самому кусту картофеля. Внизу этого приспособления есть зубья, которые при его повороте выворачивают наружу картофельные клубни полностью.

У данного инструмента вес небольшой, поэтому его использовать легко.

Достоинства уникальной конструкции универсальной лопаты (фото 2) и одновременно рыхлителя плюс картофелекопателя таковы:

• глубокая обработка грядки без оборота пласта;
• максимальная производительность труда;
• минимум физических усилий при выкапывании картофеля либо обработке пласта;
• изготавливается данная картофелекопалка своими руками.

Фото 2. Устройство картофелесажалки.

Огород этими вилами копают вдоль, а не поперек. Берут их двумя вытянутыми руками за край верхней планки и наступают на подножку, которая легко утопает в земле.

Далее отступают назад 2 шага и лопату переводят в почти горизонтальное положение. Потом шагают вперед и оттаскивают ее на 30 см назад. После этого снова инструмент вертикально вгоняют в землю — т.е.

повторяют цикл, пока ряд не закончится, затем обрабатывают следующий ряд. Однако инструмент достаточно тяжелый.

Лопата «Пахарь»

Сейчас выпускается 2 модификации ручного культиватора «Пахарь». Самая покупаемая модель весом 4,5 кг и шириной рамы с 5 зубьями — 350 мм. Длина же этой рамы — 780 мм. А вот черенок покупают отдельно.

Фото 3. Чудо-лопата «Пахарь».

Механизм инструмента «Пахарь» прост, но эффективен. Поднятие почвы осуществляется как рычагом. Причем основная нагрузка здесь на ноги: ими при работе вдавливают вилы в землю.

Поднимают грунт усилием рук — именно это разгружает спину. Поэтому пожилые овощеводы с болями в спине предпочитают исключительно эту модель. Принцип работы подскажут чертежи. (Фото 3) Здесь 2 встречные вилы скрещиваются и разрыхляют почву, не переворачивая ее.

Глубина такого рыхления оптимальна — до 20 см.

Копают с шагом менее 20 см, но вперед спиной. Впрочем, на тяжелом грунте шаг пусть будет вполовину меньше. Пожилым огородникам стоит погружать эти вилы неглубоко, если земля твердая.

https://youtube.com/watch?v=oBNbIxILePU

Обычно вдавливают копалку нажатием на рабочие нижние вилы. Тогда зубья уходят в грунт не только усилием ног, но больше — весом тела, когда корпус наклоняется вперед. Этот рабочий режим почти не утомляет и тазобедренный сустав.

Самодельная картофелекопалка

Стоит изучить конструкцию максимально облегченной лопаты. Вилка создана из полой квадратной трубы длиной 40 см, а к ней приваривают 6 зубьев (лучше — от картофельных вил). Патрубок — короткую трубу — приваривают к ней перпендикулярно.

Далее приспосабливают подвижный рычаг на рукояти — металлическом черенке. Он усовершенствует лопату, хотя его изготовление немного сложнее. 2 пластины с отверстиями под рычаг приваривают на самом черенке.

Изобретатель разработки рекомендует увеличить длину пластин и просверлить в них несколько отверстий. Это обеспечит регулировку высоты рычага, чтобы подобрать его наиболее удобное расположение.

Так своими руками садоводы мастерят оптимально подходящие им конструкции лопаты.

При этом рычаг делают из изогнутой, но уже круглой трубы. К его низу приваривают трубку — упор. Однако разработчик предлагает использовать обязательно уголок, чтобы увеличить соприкосновение с землей. Тогда картофелекопалка, своими руками сделанная, на черенке имеет 2 трубных отрезка — ограничителя рычага.

Следующая деталь сборных вил — изогнутая рукоять для максимально удобного их удержания своими руками. Такая ее форма предельно увеличивает рычаг. А соединяют ее с самим черенком только болтом с гайкой. Рекомендуется и эту часть с черенком соединить сваркой для усиления монолитности приспособления, ведь именно здесь соединение максимально расшатывается.

Итак, эта ручная картофелекопалка самая легкая. Но она не настолько измельчает почву, как разрыхляющие инструменты типа «Пахаря», поэтому после нее лучше разровнять грядки граблями.

Подведение итогов

Популярные стандартные картофелекопатели и их замечательные инновации облегчают 100-процентный сбор корнеплодов и гарантируют их неповрежденность.

Такие специальные модели при выкапывании корнеплодов производительнее и удобнее обычной лопаты. Но для первичной обработки целины они не предназначены. Здесь пригодятся узкие вилы с редкими, но прочными 3-4 зубьями. А для комфортной транспортировки изготавливают уже рассмотренную разборную конструкцию.

Как самостоятельно изготовить

Такую лопату можно сделать самому, но для этого нужно уметь работать с металлом, например, выполнять сварочные работы. В этом разделе будет рассказано, как сделать чудо лопату своими руками, про чертежи и размеры для её изготовления.

Основная часть конструкции делается из металла. Для этого можно взять профилированную трубу или уголок. Толщина должна быть примерно 30 мм. В последнем случае важна используемая сталь, она не должна быть тоньше 3 мм.

Важно! Зубья нужно делать из качественной стали. Подойдут полученные из вил или такие, которые изготовлены на основе автомобильной рессоры. Рекомендуется, чтобы зубьев было от 6 до 8.

Рукоятку можно сделать деревянной или из металлической трубы.

Ширина рабочей части обычно составляет от 60 до 80 см. Если сделать больше, то производительности это практически не добавит. Рекомендуемая длина штырей – от 22 до 30 см.

Длина ручки делается по росту. Будет удобно, если она будет доходить до плеча.

На рисунке ниже приводится один из вариантов того, как сделать лопату.

В соответствии с данной схемой, возможно самостоятельно изготовить инструмент.

Чудо лопата существенно облегчает труд по вскапыванию участка. Её можно сделать самостоятельно. Если есть возможность, имеет смысл приобрести качественную покупную модель.

Чудо-лопата: что это такое

Классическим вариантом чудо-лопаты является штыковая лопата, позволяющая качественно обработать грунт любой сложности. Такое орудие – это сочетание вил и саней, благодаря которым вспахивать почву намного легче. Конечно, гораздо проще использовать мотоблоки, электрокультиваторы или попросить помощи у тракториста, машина которого оборудована плугом. Тем не менее, все эти действия потребуют от вас довольно существенных материальных затрат, из-за чего большинство садоводов все же предпочитают работать руками.

Чем же так примечательна чудо-лопата? Острые зубья супер-лопаты легко входят в грунт, а благодаря рычагу (представлен в виде длинной рукоятки) можно поднять большие куски почвы, которая будет рыхлиться о вторую часть вил, находящихся на поверхности.

Исходя из глубины рыхления и наличия дополнительных элементов, все такие приспособления можно разделить на три вида: обычные, типа «пахарь» и типа «крот».

Обычные лопаты в большинстве случаев изготавливаются в домашних условиях и состоят из вил и заднего упора. При использовании такого инструмента вы действительно сможете снизить нагрузку и увеличить скорость работы, но проблему с большими глыбами земли такая лопата не решит. Она подходит только для работы на регулярно обрабатываемых черноземах.

Глубина штыка лопаты типа «крот» составляет не меньше 25 см и предназначена для глубокой копки. Рытвина сразу используется для высаживания овощных культур. В случае применения именно этого орудия от копающего потребуется определенное усилие, особенно если приходится работать на спрессованном грунте или глиноземе.

Важно! Помимо описанных вариантов чудо-лопат, также существуют и универсальные варианты, длина штыка которых составляет от 15 до 20 см. Они отлично подходят для регионов, где почва может промерзать на 5-10 см, а основным типом грунта является чернозем (бурозем).

Если климатические условия региона оказываются еще более суровыми, то даже такой глубины штыков лопаты будет недостаточно, и вы не сможете качественно обновить почву.

Как же правильно копать чудо-лопатой? Отметим удобство ее использования: вам не нужно будет нагибаться, и риск травмирования спины сводится к минимуму (особенно это актуально для людей с радикулитом). Также уменьшаются и требуемые физические усилия, причем скорость работы, наоборот, возрастает. Порядок работы с усовершенствованной лопатой следующий.

Знаете ли Вы? Устаревшее название современной лопаты – «заступ». Оно произошло от определения вида действия «заступать, наступать ногой», то есть нажимать на металлический штык.

В фабричных моделях лопат подвижные части нередко забиваются землей, из-за чего начинают хуже работать. Кроме того, иногда ломаются и деревянные рукоятки, которые вставляются в специальные гнезда. В самодельных инструментах все детали соединены достаточно жестко, благодаря чему поломки и заедания практически полностью исключены. Однако это совсем не значит, что чудо-лопата для огорода, которая была сделана своими руками, полностью лишена недостатков. Существует серьезная вероятность деформации швов пайки или сварки и поломки пластиковых частей (если они есть), хотя подобные неисправности появляются только спустя много лет активной эксплуатации.

Использование приспособления

Следует заметить, что этот агрегат очень удобен в применении: не приходится наклоняться, благодаря чему значительно снижается риск травмировать спину, что весьма актуально для тех, кто страдает от радикулита. К тому же степень прилагаемых физических усилий также уменьшается, в то время как скорость работы значительно растет.

Работает лопата следующим образом: ногой необходимо надавить на специальную площадку, погружая инструмент в землю. Затем, не убирая ноги с площадки, нужно сделать шаг назад свободной ногой, наклоняя при этом лопату в свою сторону. Таким образом, ком земли попадает на зубья. Легкими движениями рук необходимо стряхнуть грунт, тем самым разрыхляя его. Также можно его перевернуть, благодаря резкому движению руки вверх, при этом сдвигая инструмент назад на 10−15 см.

Обработав участок подобным образом несколько раз, стоит пройтись по нему граблями, разбивая комки земли.

Интересно узнать, что в былые времена лопату называли заступом. Это название родилось от характера действия — наступать ногой, или заступать, что означает нажатие на металлический штык.

Примечательно, что модели лопат, произведенных в фабричных условиях, зачастую забиваются землей и хуже выполняют свою функцию. Помимо этого, рукояти из дерева, вставленные в специальные гнезда, также имеют свойство ломаться. В отличие от этих приспособлений, в самодельных агрегатах соединение всех деталей, как правило, более жесткое, из-за чего заедания и поломки случаются крайне редко.

Впрочем, это не означает, что лопата, сделанная в домашних условиях, не имеет своих недостатков. Не исключена возможность деформации запаянных или приваренных швов, а также поломки пластиковых деталей (если таковые присутствуют). Однако радует тот факт, что подобные изъяны могут проявить себя лишь через много лет активного пользования инструментом.

Чудо-лопата своими руками, что нам понадобится

Существует несколько важных моментов, на которые стоит обратить внимание при самостоятельном изготовлении чудо-лопаты. Длина штыка, на которую он будет входить в почву, зависит от глубины промерзания грунта. В тех случаях, когда использование лопаты необходимо только для рыхления грунта, достаточно будет и 10 см, а вот для посадки овощных культур придется выполнить более глубокое вскапывание (как минимум, зубья должны заходить в слой промерзшего грунта на 5 см). Ширина будущей чудо-лопаты зависит от предполагаемой площади захвата земли.

Важно!Ширина инструмента не должна превышать 50 см, иначе нужно будет прилагать слишком много усилий.

Подбирая необходимые материалы для создания собственной чудо-лопаты, необходимо помнить, что промышленные модели основываются на использовании вил, но не обычных двух- или трезубых, а более широких (от 35 см). При шаге между рабочими стержнями образовывается около 5 см, что составляет семь зубьев длиной в четверть метра. Понятно, что это не вся чудо-лопата, и на чертеже, который будет представлен ниже, изображено много других, не менее важных деталей.

Итак, для создания описанного инструмента своими руками вам понадобится:

• арматура либо легированный плоский прокат с шириной 2 см и сечением около 0,5 см;
• квадратная труба с сечением 1 см;
• металлическая труба диаметром больше 5 см;
• сварочный аппарат;
• болты и гайки;
• болгарка;
• дрель;
• наждачная бумага.

Знаете ли вы? Имя человека, который изобрел чудо-лопату, доподлинно не известно, хотя существует мнение, что она была разработана в Екатеринбурге.

Изготавливаем вилы садовые за пару часов и без существенных затрат!

Знаете ли вы, какие на вид вилы садовые? А для сбора сена или для выкапывания петрушки? На самом деле, существует около 12 видов данного инструмента, от остроконечных, до широких лопатоподобных. Как правильно подобрать инвентарь и как сделать его самостоятельно без особых затрат вы узнаете далее в этой статье!

Разновидности вил, используемых на даче

Для того, чтобы как можно лучше понимать специфику изготавливаемого в следующем разделе инструмента, надо выяснить, какие вилы бывают в природе и для решения какой задачи подойдет именно наш вариант. Рассмотрим наиболее популярные разновидности садового инструмента в порядке убывания.

1. Классические. Это 4 рога, диаметр которых около 5-11 мм, в зависимости от прочности инструмента, и каждый из них зауживается к концу при толщине в 2-4 мм. Предназначаются для вскапывания твердой почвы. Они входят в землю при незначительных усилиях. Отлично подойдут для перекапывания земли в палисаднике перед зимой. Могут иметь 5 зубьев – это зависит от модели, но разницы особой нет.
2. Уборочные. Очень похожи на предыдущую категорию, только количество рог лимитировано цифрой 4 – больше не бывает. Диаметр каждого немного больше, иногда могут иметь плоскую форму. Это делается для того, чтобы земля не рассыпалась при выкапывании, а урожай хорошо подымался. Идеально подойдут для выкапывания картофеля, свеклы, моркови, хрена, петрушки и других овощей. Практически заменяют штыко вую лопату на огороде.
3. Для заготовки сена и разбрасывания навоза. Этот класс имеет вовсе другую конструкцию. Рога у них достигают 70 сантиметров, причем количество зубьев может быть от 3 (навозные) до 5 (для забрасывания сена). Они остроконечные, намного тоньше вышеописанных инструментов. Позволяют захватить много сена за 1 раз.
4. «Шариковые». Часто возникает необходимость собирать мелкую свеклу, картофель, капусту или даже огурцы, но делать это вручную (особенно на большой площади) долго и тяжело. Именно в такие моменты могут выручить «шариковые» вилы. Их конструкция не похожа на все остальные: на конце каждого рога размещается металлический шар диаметром 8-12 миллиметров. Делается он для того, чтобы овощи невозможно было повредить при сборе.

Другие типы очень редко используются и не имеют особой ценности, поэтому рассматривать их мы не будем. Вышеописанные варианты могут удовлетворить требованиям каждого дачника и помочь выполнить любые работы на участке.

Изготавливаем вилы для вскапывания земли и сбора урожая

Сейчас мы изготовим своими руками 2 основных вида инструмента, которые всегда пригодятся вам на даче: классические и уборочные вилы. При необходимости первый вариант может играть роль инструмента для разбрасывания навоза, а вторым видом можно удобно собирать сено. Таким образом, незачем держать дома целую кучу инвентаря. Приступим к работе.

Шаг 1

Делаем рога.

Металлическую часть лучше покупать на рынке, так как делать своими руками достаточно тяжело. Тем не менее, это возможно. Для начала надо найти хорошую стальную проволоку диаметром 8 мм и стальной прут диаметром 15 мм для основы.

Далее нарезаем по 35 сантиметров проволоку и отмериваем 30 сантиметров для прутика

. Проволоку затачиваем под конус на наждаке, рога должны равномерно переходить с 8 мм на 3 мм у другого края.

Далее просто привариваем толстый край к прутику, наплавляя при помощи сварочного инвертора широкий слой металла.

Шаг 2

Изготавливаем крепление.

Берем трубу диаметром 45мм, отрезаем от нее 10 сантиметров, привариваем к стальному прутику. Можно сделать усиление по лицевой стороне – наварить стальной прут.

Шаг 3

Отделка черенка.

Саму заготовку проще будет купить в строительном магазине или на базаре. Лучше отдавать предпочтение березе или дубу, поскольку сосна имеет слабые прочностные показатели.

Также следует учесть, что вилы копальные должны иметь солидный запас прочности, чтобы можно было перекапывать твердую землю осенью. Березовый черенок отшлифовываем сначала крупнозернистой наждачной бумагой, потом мелкозернистой.

Далее необходимо покрыть заготовку морилкой, подождать, пока она высохнет и нанести слой лака. Его пойдет очень мало, так как морилка уже хорошенько напитала древесину.

Шаг 4

Закрепление черенка в посадочном месте.

Вставляем черенок в посадочное место, переворачиваем вверх рогами инструмент и ударяем несколько раз держателем о бетонную поверхность. После этого берем электрическую д рель, сверлим в креплении отверстие на 5 мм и забиваем гвоздь, чтобы держатель не соскользнул.

Теперь работу можно считать выполненной. Можно смело брать инструмент и отправляться на его испытания.

Советы профессионалов

Для того чтобы строительство прошло как по маслу и потом не пришлось жалеть, лучше воспользоваться советами опытных мастеров, которые сделали не один десяток вил. Рассмотрим подробнее, что нам рекомендуют.

1. Не пытайтесь сделать больше рогов
   , поскольку вы не сможете копать землю после морозов, а это иногда будет необходимо, особенно при удобрении почвы перед зимой.
2. Не используйте сосну – это очень слабый материал для данного случая. Лучше взять держатель тяжелый, но крепкий.
3. Посадочное место под держатель рекомендуют сразу сделать немного шире, под большой диаметр держателя, а потом уже подгонять. Можно легко уплотнить, если черенок будет слишком шататься. Но, как показывает практика, держатель толстым не бывает. Чем больше, тем лучше.
4. Пропитки много не бывает. Вилы для огорода должны быть полностью защищены от коррозии, поэтому можно пройтись 2-3 раза пропиткой, чтобы максимально защитить инструмент от биологической коррозии и влаги.

Если придерживаться этих рекомендаций и изготавливать инструмент, как описано выше, вилы для сена получатся неплохие и прослужат вам не один десяток лет. Хранить лучше в сухом помещении, так как даже при хорошей защите коррозия со временем будет атаковать.

Инструкция изготовления чудо-лопаты с чертежами

Прежде чем приступать к самостоятельному изготовлению чудо-лопаты, необходимо обратить свое внимание на основные конструкционные особенности такого инструмента. В большинстве моделей вилы крепятся подвижно на выдвинутой вперед, горизонтально расположенной раме, дополненной упором в задней части (в некоторых случаях раму заменяют слегка изогнутыми кверху салазками). Между зубьями пропущены встречно направленные стержни, которые больше напоминают грабли.

Инструмент может иметь две рукоятки, но в большинстве случаев это обычный черенок, как у лопаты или у тех же вил. Однако далеко не во всех случаях используется деревянная рукоять, поскольку такой рычаг может легко сломаться (зубья нередко цепляются за корни). Вместо черенка может устанавливаться металлическая труба (например, алюминиевая). Если деревянная ручка ломается в гнезде садового инструмента, у самого его основания, то извлечь обломок будет достаточно сложно, и единственный выход – попробовать его высверлить.

Существуют и более упрощенные модели, в конструкцию которых входит только рама, являющаяся попутно упором (размещается позади рабочей части). Зубья фиксируются непосредственно к передней штанге, на концах которой размещены крепежи для двух других рукояток. Этот вариант чудо-лопаты чаще всего изготавливается в домашних условиях.

Знаете ли Вы? В былые времена стандартная деревянная лопата (или, как ее еще называли, – «лопасть») имела ширину 6-14 вершков и длину 8-16 вершков, и это при общей длине с ручкой 1½—1¾ аршина. На Руси все лопаты и лопасти вытесывались преимущественно из осины, иногда из липы или березы, а еще реже – из дуба или клена.

При самостоятельном изготовлении чудо-лопаты, в первую очередь, необходимо создать штыки, для чего подготовленную заранее арматуру режут на отрезки нужной длины. Концы этих отрезков затачиваются с одной стороны под углом 30°, хотя если почва на вашем участке мягкая, то угол скоса можно уменьшить до 15° (правда, это приведет к частому затуплению режущей части).

Имея на руках требуемые штыки, можно переходить к созданию несущей планки, для чего отрезается часть квадратной трубы. Также стоит подготовить круглую полую трубу, которая в будущем будет играть роль ручки. Все элементы свариваются согласно представленным ниже чертежам.
