Как подключить двигатель от старой стиральной машины

Теория работы электромотора на 220 В

Асинхронные двигатели для однофазной сети, представляют собой в основном двигатели с двухфазными обмотками и с вспомогательной фазой, берущейся от конденсатора. Такие моторы используются в бытовой технике. Подобный двигатель используется, в частности, в приводе стиральной машины. В дополнение к моторам с двухфазной обмоткой моторы с трехфазной обмоткой иногда используются в некоторых других бытовых приборах.

Двигатель во время прямого запуска может получить из сети ток, значительно превышающий его номинальное значение. Этот ток называется пусковым током двигателя, и его значение изменяется в районе Ir = 5-7In.

Одним из способов уменьшения пускового тока является использование переключателя звезда-треугольник. Двигатель, предназначенный для работы статора в треугольном включении при заданном сетевом напряжении, включается в систему звезда в момент запуска:

Ввиду пониженного напряжения поступающего на фазу обмотки статора и изменения соединений от треугольника к звезде ток, взятый из сети, будет уменьшаться в три раза по сравнению с пусковым током в треугольной схеме. Однако при подключении в звезду двигатель имеет в три раза меньше пускового момента, что делает невозможным использование этого метода во время тяжелого пуска (с большой нагрузкой).

Другие самоделки на основе схемы точила

Приведенные выше работы придется проделать, если хочется получить и другие, самые разнообразные станки.

1. Токарный по дереву. Двигатель 180 Ватт от старой стиралки позволит, прилагая малые усилия, не спеша, обрабатывать цилиндрические заготовки. Обязательно понадобится подобие задней бабки для упора заготовки. Это обезопасит вал двигателя от боковых нагрузок.



2. Барабанный шлифовальный. Для этого используется деревянный цилиндр большого диаметра, по центру которого проходит стальной пруток, один конец которого зажимается в патрон двигателя, другой — крепится в подставке на подшипник. Поверхность оклеивается шкуркой, можно точить ножи, лезвия рубанков при наличии приспособлений для выдержки угла, выполнять другие операции.



Сразу отметим, пилорама из двигателя стиралки не получится – не хватит крутящего момента.

А вот мебельщикам и другим домашним мастерам по нраву придется идея изготовления горизонтально-сверлильного приспособления для работы с эксцентриковыми крепежами.

1. Изготавливается станок, как рассказано выше, с зажимным патроном на валу.
2. Делается опорная, направляющая полка, горизонтальная, на такой высоте, чтобы ось вала проходила по центру торца плиты ДСП или детали из дерева.
3. В патрон вставляется сверло, деталь подается горизонтально, отслеживать глубину сверления можно визуально.

Для создания места установки кругового эксцентрика достаточно воспользоваться дрелью, вертикальным сверлильным станком и фрезой нужного диаметра. Эта операция не требует высокой точности. Главную, ответственную задачу точного сверления канала для цилиндрического штифта выполнит станочек из двигателя от старой стиралки.

Конденсатор для электромотора

Для небольших двигателей (<1 кВт), значение пускового конденсатора может быть определено из соотношения:

С [мкФ] = (1800 х Pn) / U2

где Pn [Вт] – номинальная мощность двигателя, U [В] – напряжение питания.

Эта формула также подходит для расчета значения пускового конденсатора для однофазных двигателей с начальной фазой.

Для более крупных двигателей (> 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.

Вы можете опустить расчёты и просто подключить стандартный двигатель от стиралки к 1 фазе 220 В через 7 микрофарадный конденсатор, включенный между нужными клеммами. К середине подключите первый провод электросети, а второй в зависимости от направления вращения к одному из конденсаторных. Падение мощности составит 30% – это в теории.

Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.

Pn [Вт] 90 120 180 250 370 550 750 1100 С [мкФ] 4 5 6 8 12 16 20 30

Полезное: Подключение внешнего микрофона к ноутбуку

Мощность вращения в стиральной машине в обоих направлениях одинакова. Это моторы с типичным соединением для однофазного двигателя. Основная обмотка подключена непосредственно к 220 В и параллельно ей подключена фазовая обмотка вместе с последовательно соединенным конденсатором. Если вы перевернете провода фазовой обмотки, двигатель перейдет на вращение в другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленных и быстрых вращений – ёмкость переключается внутри стиралки с 7 мкФ на 16 мкФ. Более подробно про конденсатор читайте тут

Самоделки из двигателя от стиральной машины: циркулярная пила

Вы удивитесь, но и циркулярку тоже можно соорудить на основе мотора от стиралки. Важный момент в этом вопросе – дополнительное оборудование мотора устройством, регулирующим обороты. Без этого дополнительного модуля циркулярка будет работать неровно и просто не справится с поставленной задачей. Схема сборки устройства:

Принцип работы устройства прост: двигатель приводит в движение вал, на который одет малый шкив. От малого шкива идёт приводной ремень на большой шкив с дисковой пилой.

Важно! При работе с самодельной циркуляркой берегите руки. Все детали конструкции должны быть прочно закреплены.

Полученный в результате агрегат не будет очень мощным, так что его можно использовать только для роспуска доски толщиной до 5 см. Как работает такая самодельная циркулярка:

Подключение мотора от СМА

Этот двигатель содержит две независимые обмотки:

для синхронной скорости 3000 об / мин – двухфазная обмотка.

для синхронной скорости 500 об / мин – симметричная трехфазная обмотка. Трехфазная система подключения позволяет изменять скорость вращения путем переключения питания обмотки.

Двигатель старого типа имеет обычно 5 проводов черного, синего, белого, красного и зеленого цвета. Была проведена серия измерений для определения обмоток и сопротивления между ними вышло таким:

• Сине-черным 85 Ом
• Сине-зеленый 85 Ом
• Черно-зеленый 80 Ом
• Бело-синий 15 Ом
• Белый-красный 30 Ом

Подключение старого электродвигателя требует поиска обмотки запуска с помощью мультиметра.

• ПО – начальная обмотка. Он предназначен только для запуска двигателя и запускается в самом начале, пока двигатель не начнет вращаться.
• OB – обмотка возбуждения. Это рабочая обмотка, которая работает постоянно и постоянно поворачивает двигатель.
• SB – кнопка, с которой напряжение подается на пусковую катушку и выключается при запуске двигателя.

Как сделать своими руками из стиральной машины простую перосъёмную машину для домашних нужд

Время забоя птицы – хлопотный этап. Обычно делают это по осени, когда утки и бройлеры достигли нужного веса, и содержать их зимой уже невыгодно. Ощипать несколько десятков, а то и сотен тушек нужно очень быстро. Избавиться от каторжной работы можно с помощью перосъёмной машинки, а сделать легко всё из тех же деталей стиралки.

Для устройства можно не разбирать стиралку. Особенно удобно использовать машинки с вертикальной загрузкой. Нужно всего лишь закрепить билы в барабане так, чтобы они смотрели внутрь. Перед ощипом цыплячью тушку нужно ошпарить кипятком, а затем просто бросить во вращающийся барабан. Вот что получится:

Важно! Чтобы вода не попала на двигатель перосъёмной машины, нужно защитить его пластиковым кожухом.

И последний момент – перосъёмное устройство должно быть прочно зафиксировано, так как вибрация при загрузке тушки будет очень сильной.

Подключение электродвигателя от новой стиралки

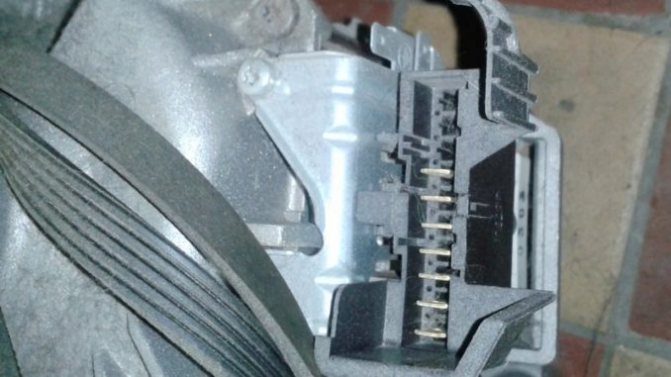

Если вы посмотрите на клеммную колодку с проводами спереди, то обычно первые два левых провода являются проводами таходатчика, благодаря которым измеряется и регулируется скорость вращения мотора стиральной машины. Они нам не нужны – перечеркнуты крестом.

В разных моделях стиральных машин провода различаются по цвету, но принцип соединения остается неизменным. Вам просто нужно найти необходимые провода, прозванивая их мультиметром.

Рабочий тахогенератор в спокойном состоянии обычно имеет сопротивление 50-100 Ом. Вы сразу найдете эти провода и отключите их.

Если надо изменить частоту вращения двигателя в противоположном направлении, просто перетащите перемычку на другие контакты. Посмотрите на схемы, как это выглядит.

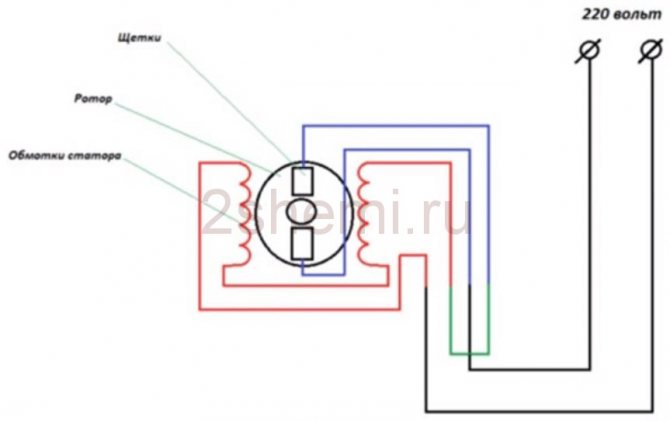

Два контакта проходят через щетки к обмоткам ротора, а два другие контакта идут к обмотке статора. Остальные контакты – датчик для измерения скорости вращения мотора. Обмотки ротора и статора соединены последовательно и меняя концы одной из обмоток, вы меняете направление вращения. Без электронного регулятора двигатель будет разгоняться до нескольких тысяч оборотов в минуту (как при максимальном отжиме).

• Как регулировать скорость вращения мотора от СМА читайте тут.

Изготовление бетономешалки

Если в частном доме проходит ремонт, то часто нужен бетонный раствор. Аренда бетономешалки влетит в копеечку, поэтому её лучше сделать самостоятельно из стиралки. Стоит знать — автоматическая не подойдёт.

Бетономешалка

Инструкция:

• в корпусе изначально заделывается сливное отверстие;
• дальше берутся две стальные полоски;
• из них нужно изготовить лопасти;
• через отверстие, которое предназначено для активатора, вставляется вал, к нему предварительно привариваются лопасти;
• устанавливается мотор и соединяется с валом.

Возможные поломки

Теперь вы знаете, как подключить электромотор, чтобы дать ему совершенно новую жизнь, но может случиться небольшой инцидент: мотор не запустился. Необходимо разобраться в причинах и отыскать путь решения возникшей проблемы.
Проверьте нагрев двигателя после его работы в течение 1 минуты. За такой небольшой период тепло не успевает перейти на все составляющие и можно чётко закрепить место активного нагрева: статор, узел подшипника либо что-то иное.

Основными факторами быстрого нагрева считаются:

Затем обследуем каждые 5 минут работы, достаточно сделать это 3 раза. Если причина в подшипнике, то нужно разобрать, смазать или заменить. В период дальнейшей эксплуатации регулярно наблюдаем за нагревом мотора. Не допускайте сильного перегрева, так как ремонт может нанести огромный ущерб домашнему бюджету.

Источник

Виды электрических двигателей

Двигатель электрический — это функционирующая от электричества машина, перемещающая различные элементы с помощью привода. Производят асинхронные и синхронные агрегаты.

Синхронный двигатель

Ещё со школьной скамьи установлено, что при взаимном приближении магниты притягиваются или отталкиваются. Первый случай появляется у разноименных магнитных полюсов, 2-й — у одноименных. Разговор идёт о стабильных магнитах и постоянно организовываемом ими магнитном поле.
Кроме представленных, есть неустойчивые магниты. Все без исключения помнят пример из учебника: на рисунке представлен магнит в форме обычной подковы. Между его полюсами размещена рамка, сделанная в форме подковы с полукольцами. В рамку подавали ток.

Поскольку магнит отвергает одноименные и притягивает разные полюса, вокруг этой рамки появляется электромагнитное поле, что разворачивает её в вертикальном положении. В результате на нее действует обратный основному случаю по символу ток. Модифицированная полярность крутит рамку и снова отдаёт в горизонтальную область. На этом убеждении и сформирована работа синхронного электродвигателя.

В настоящей схеме ток подаётся на обмотку ротора, представленного рамкой. Источником, который создает электромагнитное поле, считаются обмотки. Статор осуществляет функции магнита. Кроме того, он сделан из обмоток либо из комплекта стабильных магнитов.

Частота вращения ротора такого электродвигателя такая же, как у тока, который подан на клеммы обмотки, т. е. они трудятся одновременно, что и дало наименование электродвигателю.

Асинхронный аппарат

Чтобы разобраться с принципом работы, вспоминаем картинку: рамка (но без полуколец) расположена между магнитными полюсами. Магнит сделан в форме подковы, окончания которой объединены.
Начинаем его медленно крутить вокруг рамки, наблюдая за происходящим. До какого-то момента перемещения рамки не наблюдается. Далее, при конкретном угле поворота магнита, она начинает вертеться за ним с быстротой меньшей, чем темп последнего. Работают они не одновременно, поэтому моторы именуются асинхронными.

В настоящем электродвигателе магнит — это помещённая электрообмотка в пазах статора, в который подан электроток. Ротор же считается рамкой. В его пазах присутствуют соединённые накоротко пластинки. Его так и именуют — короткозамкнутый.

Отличия электродвигателей

Внешне моторы распознать сложно. Их главное отличие составляет правило работы. Разнятся они и по сфере применения: синхронные более сложные по конструкции, используются для приведения в действие такого оснащения, как насосы, компрессора и пр., т. е. работающего с постоянной быстротой.

У асинхронных при нарастании перегрузки снижается частота верчения. Ими снабжается огромное количество приборов.
