Расчёт профильной трубы на изгиб: для чего и как производятся такие вычисления

Профильные трубы широко применяются в частном и промышленном строительстве. Из них создают беседки, теплицы, гаражи, хозяйственные постройки, рекламные щиты. Конструкции бывают не только классическими прямоугольными, но могут также иметь самую разнообразную конфигурацию. Поэтому очень важно правильно рассчитать максимально допустимый изгиб трубы. Это обеспечит сооружению прочность, долговечность и позволит сохранить его изначальную форму.

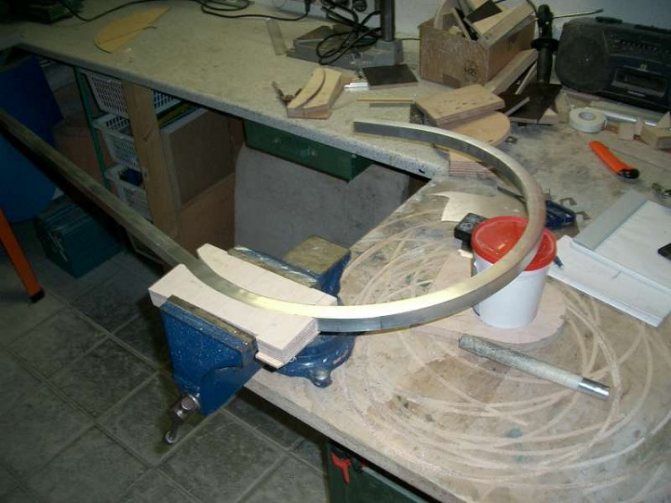

При изготовлении конструкций из профильной трубы нельзя изгибать ее «на глаз» — следует произвести соответствующие расчеты

Свойства и особенности профильных трубных изделий

Профильными принято назвать трубы, сечение которых отличается от круглого. Наиболее распространённые варианты – это квадратные и прямоугольные изделия. Особую популярность им придаёт тот факт, что созданная на их основе конечная конструкция имеет относительно небольшой вес. Более того! Благодаря специфической форме, крепление трубных элементов к различным поверхностям и друг к другу значительно упрощается.

Данные строительные изделия производятся из широкого спектра сплавов и металлов. Однако чаще всего используются профильные трубы из низколегированной и углеродистой стали. Каждому металлу характерно такое природное качество, как точка сопротивления. Она бывает как максимальной, так и минимальной. Первая, в частности, служит причиной деформации построенных сооружений, приводит к перегибам, следствием которых могут быть изломы.

Выполняя загиб, важно принимать во внимание такие характеристики, как вид изделия и его плотность, сечение, размер, а также гибкость материала и его жёсткость. Зная все эти свойства металла, исполнитель сможет понять, как поведёт себя конструкция в процессе эксплуатации.

Кроме того, следует помнить, что при сгибании изделия его внутренние части подвергаются сжатию, что ведёт к увеличению их плотности и уменьшению размеров. Длина наружного слоя соответственно возрастает, он становится более растянутым, но менее плотным. При этом даже по завершении процесса изначальные характеристики срединных участков сохраняются.

При сгибании трубы нужно учитывать свойства материала, из которого она изготовлена, ее размеры и толщину стенок

Важно! Напряжение при сгибании трубного профиля будет обязательно возникать даже на максимально удаленных от нейтральной зоны сегментах изделия. Особо высокое давление будут испытывать слои, расположенные в непосредственной близости от вышеуказанной нейтральной зоны.

Этап II. Приобретаем качественный профиль

Итак, прежде, чем составить проект будущих ферм, сначала нужно определиться с такими важными пунктами, как:

• контуры, размер и форма будущей крыши;
• материал изготовления верхнего и нижнего поясов фермы, а также ее решетки;
• угол наклона и планируемая нагрузка.

Запомните одну простую вещь вещь: у каркаса из профильной трубы есть так называемые точки равновесия, которые важно определить для устойчивости всей фермы. И очень важно подобрать под эту нагрузку качественный материал:

Профильные трубы для ферм бывают двух видов сечений: прямоугольного или квадратного. Выпускаются они разного диаметра, с разной толщиной стенок:

• Для малогабаритных построек мы рекомендуем трубы до 4,5 метров длиной, сечением 40х20х2 мм.
• Если вы будете изготавливать фермы длиннее 5 метров, тогда выбирайте профиль с параметрами 40х40х2 мм.
• Для полномасштабного строительства крыши жилого дома вам понадобятся профильные трубы с такими параметрами: 40х60х3 мм.

Устойчивость всей конструкции прямо пропорциональна толщине профиля, поэтому для изготовления ферм не используйте трубы, предназначенные для стоек и каркасов. Также обратите внимание, каким именно методом было изготовлено изделие: электросварным, горячедеформированным или холодным деформированнием.

Если же вы беретесь изготавливать фермы самостоятельно, берите заготовки квадратного сечения – с ними работать проще всего. Приобретите квадратный профиль 3-5 мм толщиной, который будет достаточно прочным и по своим характеристикам близок к металлическим брусьям.

Обязательно учитывайте при проектировании снеговые и ветровые нагрузки в вашей местности. Ведь большое значение при выборе профиля имеет угол наклона ферм:

• Как согнуть профильную трубу для теплицы: простейшие способы и правила изготовления заготовок

Более точно спроектировать ферму из профильной трубы вы сможете при помощи онлайн-калькуляторов.

Отметим только, что самая простая конструкция фермы из профильной трубы представляет собой несколько вертикальных стоек и горизонтальные уровни, на которые можно крепить стропила для крыши. Приобрести такой каркас можно в готовом виде, даже под заказ в любом городе России.

Как влияет прочность материала на допустимые радиусы изгиба

Действующие на территории нашей страны ГОСТы достаточно подробно регламентируют характеристики и свойства элементов, используемые при расчете прочности трубы на изгиб. Прежде всего, в этом контексте рассматривается минимальный радиус, на который допускается сгибать профильное трубное изделие. Он зависит от условий выполнения гибки. Если эта процедура осуществляется с нагреванием или с набивкой полости трубы песком, значение наружного диаметра начинается с отметки 3,5 DN (под DN понимается условный проход).

В случае, когда исполнителю доступно применение специализированного оборудования (например, трубогибочного станка), позволяющего выполнить последовательность необходимых операций без нагревания, либо иных дополнительных мероприятий, тогда минимальный диаметр составляет 4 DN.

При необходимости выполнения достаточно крутого изгиба диаметр должен быть равен минимум 10 DN, поскольку эта процедура будет проводиться другими способами, преимущественно, при высоких температурах.

Разумеется, предусмотренные государственными стандартами значения можно немного уменьшить, но тогда производить расчет профильной трубы на изгиб необходимо очень внимательно. Отступления от ГОСТа возможны, если при используемом способе сгибания толщина стенки гарантировано изменится от изначальной на 15%. Только тогда можно быть уверенным, что изгиб на меньшие величины существенного влияния на прочность конструкции в дальнейшем не окажет.

Согнуть трубу на максимально допустимый для нее радиус можно только при помощи специального станка или приспособления

Примеры расчетов изгиба труб

При проектировании и изготовлении конструкций из металла и других материалов очень важно соблюдать и выполнять физико-механические расчеты на прочность, одним из которых является расчет балок на изгиб (прогиб). Выполнять расчет прогиба балки онлайн — очень удобно и быстро. Поэтому специалисты нашего предприятия подготовили онлайн калькулятор для расчетов.

Расчет прогиба балки онлайн

Площадь поперечного сечения профиля:

Расчетный вес профиля (балки):

Описание

При выборе схемы с распределенной нагрузкой, приложенная «Нагрузка Q» указывается как относительная «килограмм на метр». Определяется она по формуле Q = [общяя нагрузка, кг]/[общая длина, м].

Использование калькулятора «Расчет прогиба балки онлайн» значительно сократит время и послужит залогом надежных инженерных конструкций.

Калькулятор разработан исключительно по формулам Сопромата и справочным данным для каждого типа материала и сечения балки. Расчет прогиба сечения является теоретическим, следовательно практические значения могут быть отличными от расчетных и зависеть от множества условий. Однако значения полученные в данном калькуляторе будут невероятно полезными и послужат основой для расчета необходимой конструкции.

Для быстрого доступа к расчетам необходимого профиля добавьте калькулятор в избранное (CTRL+D на ПК или значек «звездочка» справа вверху браузера)

Какие применяются формулы и таблицы

Для корректного расчёта прочности трубы на изгиб необходимо узнать длину детали. Делается это по следующей формуле:

Д= 0,0175×Р×У+р1, где

Д — длина заготовки; Р – радиус изгиба трубы (мм); У — требуемый угол изгиба; р1 – расстояние для удержания заготовки, необходимое при применении специального оборудования.

Далее осуществляем оценку величины предполагаемого к изгибу участка по такой формуле:

Д1= π×У/180(Р+ДН/2), где

Д1 – длина сгибаемого участка; π – известная математическая константа; У – угол изгиба (градусы); ДН – диаметр по внешней поверхности трубы (мм).

В ГОСТах №617/90 и №494/90 содержатся наименьшие значения основных характеристик, на основе которых производится расчёт прочности профильного трубного изделия на изгиб.

Полезно знать! Такой подход – регламентация минимальных значений — обеспечивает удобство мастера, а также наибольшую безопасность при выполнении работ и, конечно же, при эксплуатации конструкций, в частности, возведённых из латунного и медного профиля.

Основные характеристики, используемые в процессе вычисления прочности трубы на изгиб, приведены в ниже размещённой таблице.

Таблица 1

Данные в этой таблице относятся к трубным изделиям из латуни и меди. А расчет нагрузки на изгиб на профильную трубу, произведённую из стали, осуществляется в соответствии с данными, приведёнными ниже (ГОСТ №3263/75).

Таблица 2

В число основных параметров, которые необходимо учитывать, определяя нагрузку при изгибе, входят также толщина стенок и диаметр обрабатываемой заготовки. Корреляция этих двух показателей представлена в очередной таблице. Кстати, содержащиеся в ней сведения можно использовать и для расчета нагрузки на трубу круглого сечения.

Таблица 3

Необходимо сказать ещё вот о чём. Заменить ручной расчёт нагрузки рассматриваемого типа призваны различные присутствующие в интернете он-лайн калькуляторы. Работают они в соответствии с заложенными в них формулами, ориентированными на различные образцы трубной продукции. Спектр применения современного он-лайн калькулятора очень широк: начиная от простейшего расчета круглой трубы на прогиб, и заканчивая подсчётом нагрузки на профильную трубу при её сгибании.

Деформация труб в месте сгиба иногда неизбежна, но она может ухудшить характеристики готовой конструкции

Калькулятор

Калькуляторы по теме:

• Сбор нагрузок на балки перекрытия онлайн.
• Расчет прямоугольной трубы
• Расчет двутавра
• Расчет швеллера
• Расчет уголка
• Расчет деревянной балки

Технологический процесс изгиба

Любая деформация приводит к уменьшению несущей способности профильной трубы и сопровождается возникновением длительных напряжений на её стенках. На внутреннем слое из-за сжатия металла плотность увеличивается, а на внешней части растяжение, наоборот, уменьшает значение данного показателя. Форма сечения при этом также ожидаемо меняется. Совокупность данных факторов приводит к тому, что несущая способность конструкции в месте изгиба заметно уменьшается. Это актуально для круглой трубы, а также для прямоугольного и квадратного трубного изделия. Причём, для последних двух подобное явление не столь выражено, нежели для трубы с круглым сечением.

Однако в любом случае требуется внимательный подход к оценке степени прикладываемой нагрузки при изгибе заготовки. Тогда на ней не появятся ненужные разломы и искривления. С точки зрения функционального предназначения касается это, прежде всего круглых труб, из которых изготавливаются отводы для систем водоснабжения.

Полезно знать! Образуемые складки приводят к возникновению засоров, повышают сопротивление транспортируемой жидкости и снижают проходимость рабочей среды.

Поэтому степень овальной деформации для детали диаметром до 20 мм не должна превышать 15 процентов. При увеличении диаметра значение данного показателя уменьшается до отметки 12,5 процентов. Эти же цифры применяются и при определении оптимальной нагрузки на прогиб трубы с профильным сечением, а вышеуказанные значения диаметров относятся к вписанной/описанной в/вокруг прямоугольник(а) или квадрат(а) окружности.

Какая нагрузка действует на профтрубу?

Важным критерием, который учитывается при подсчетах, является время воздействия и тип нагрузок. Данные показатели регламентированы СП 20.13330.2011 «Нагрузки и воздействия». Различают силу давления:

• Постоянные, когда масса и воздействующая сила не меняются на протяжении длительного временного периода. Воздействия создаются элементами здания (несущими и ограждающими конструкциями), грунтами, гидростатическим давлением.
• Длительные. Временные перегородки из ГКЛ, стационарное оборудование, складируемые материалы, а также как результат изменения влажности или усадки.
• Кратковременные. Оборудование, вес людей и транспортных средств, климатические, создаваемые снегом, ветром, перепадами температур, обледенением.
• Особые. Сейсмические и взрывные воздействия, влекущие изменения структуры грунта, результат столкновения транспортных средств и обусловленные пожаром.

В Своде правил представлены формулы для подсчета, таблицы и схемы по каждому типу нагрузок. Также берется в учет реалистичное сочетание все типов давления.

Помощь в расчете

Максимальные нагрузки

Чтобы правильно подобрать трубу для использования, надо знать предельный вес, который должна выдерживать балка или опора в данном месторасположении.

Эта величина выражается в виде сосредоточенной силы, приложенной в центре пролета.

Под давлением указанной силы балка прогнется, но после окончания воздействия возвратится в прежнее состояние (на фото). Превышение наибольшего значения сломает несущую.

В бытовой практике часто встречается распределенная нагрузка, равномерно воздействующая на всю длину балки.
