Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Выбор в пользу металлопроката позволяет сделать прочные и долговечные створки своими руками за короткое время. При небольших тратах хозяин получает ворота из профтрубы на жестком, устойчивом каркасе. Материал для обшивки створок он может выбрать по своему усмотрению.

Рекомендуем ознакомиться с другими статьями:

• Стандартные размеры гаражных ворот
• Как сделать ворота на гараж

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

• невысокую цену;
• высокую прочность при легком весе;
• возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

К недостаткам профильных изделий относят:

• подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
• неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Как видно выше, достоинства профильных труб с лихвой компенсируют их недостатки.

Как сварить ворота на забор из профильной трубы своими руками

Технология изготовления конструкции достаточно простая. Чтобы сварить ворота из профильных труб, нужно подобрать вид изделия, оптимально подходящий под конструкцию створок.

Выбор труб

Профтрубу под ворота предпочтительней выбрать квадратного либо прямоугольного сечения. Трубы такой формы легче монтируются и транспортируются на участок. Наиболее прочные профильные трубы производятся из следующих видов стали:

• нержавейки;
• оцинковки;
• углеродистой.

На фото представлены металлические створки.

Цена трубных заготовок зависит от материала, из которого они изготовлены. Наиболее бюджетным вариантом являются изделия из углеродистой стали. Впрочем, при выборе труб из углеродного сплава учитывается низкая прочность и короткий эксплуатационный срок такой продукции.

Сварные холоднокатаные и оцинкованные профили – оптимальный вариант под створки, но их стоимость выше. Трубы равнозначного диаметра могут вдвое отличаться по толщине стенок.

Под створки используются трубы квадратного либо прямоугольного сечения. Сделать работу правильно и своими руками возможно при наличии сварочного аппарата и вспомогательных инструментов.

На фото изображена конструкция после установки.

Подготовка участка

На стадии подготовки учитываются габариты въезжающего в проем ворот автотранспорта. Определяется общая площадь, занимаемая распашными или откатными створками. Стандартные размеры ворот составляют:

• по общей ширине – 2,5–3,5 м;
• по высоте (ворот и калитки) – 1м 50 см;
• по ширине калитки – 0,75–1 м.

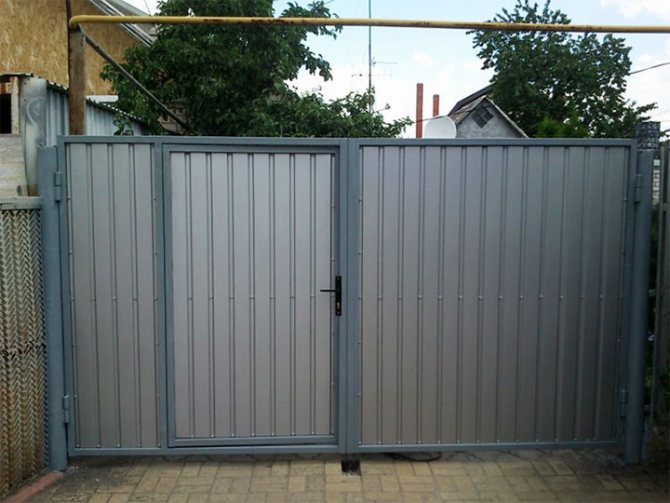

На фото изображены ворота на даче.

С учетом калитки общая ширина участка под ворота должна составлять 3,5 или 4,5 м. Конструкция, монтируемая на ранее установленное заграждение, ставится по соответствующей изгороди высоте. Иногда допустима меньшая высота створок, но не менее 40 сантиметров.

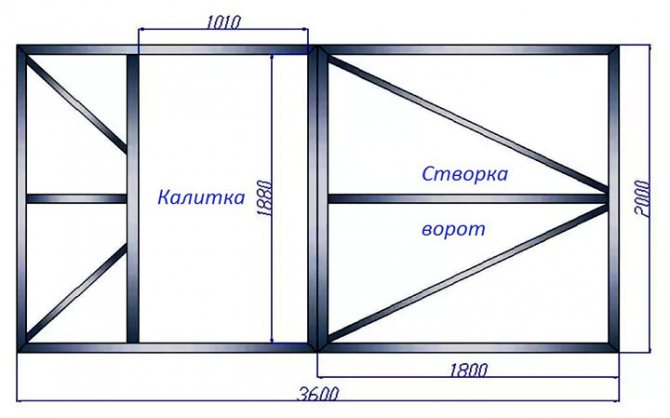

Чертежи и расчет

Перед проведением работ на бумагу наносится чертеж. Изображают прямоугольный проем с прямоугольником меньшего размера внутри, обозначающим раму из профиля с указанием длины и ширины будущей конструкции. Также проводится расчет финансовых затрат на приобретение необходимых материалов и набора инструментов для работы.

Ворота из профтрубы собираются из различных элементов, отличающихся сечением. Диаметр стальной трубы под несущие створки опоры составляет 80х80 или 100х100 мм. Каркас ворот из профтрубы выполняется из изделий 50х50 мм.

Перемычки и продольные полосы сваривают из отрезков профиля 20–40 мм.

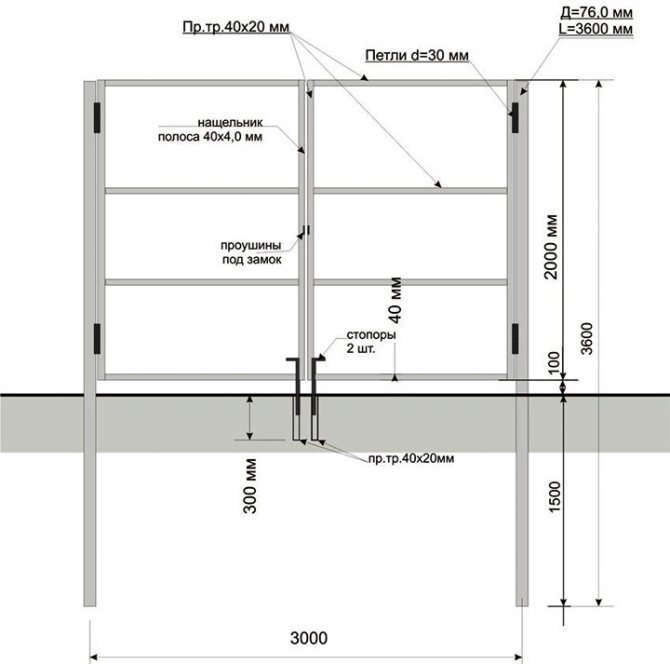

Кроме основных величин, на рисунке чертежа указывают размеры зазоров между створками, грунтом и опорами. На сторонах с петлями приблизительная ширина зазора составляет 5 мм. Учитывая возможное провисание ворот и их подклинивание в будущем, на стороне с замками оставляют просвет в 10 мм.

На участке, не подверженном снегу и мусору, внизу створок учитывается просвет, но не меньше 20 мм. При учете негативного воздействия внешних факторов высота зазора предусматривается в 50–150 мм (решается индивидуально).

Подготовка чертежа или схемы

• ребер жесткости и их количество;
• мест фиксации петель;
• калитки и какая сторона открытия;
• автоматики;
• точек усиления;
• металлических стоек;
• фурнитуры.

Правильно разработанная схема подразумевает точность масштабирования до миллиметра. От этого зависит качество установки деталей, затраты материалов на каркас, обшивку.

Створки должны свободно фиксироваться в сваренной рамке.

В случае, если ворота решено обновить, а забор устанавливался раньше, схему все равно необходимо разрабатывать. Это поможет избежать старых ошибок и лучше поработать над дизайном.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

• подвесной;
• рельсовый;
• консольный.

Делаем фундамент

Первый шаг. Отмечаем места для установки вертикальных опор. Всего таких стоек будет 3: одна для крепления калитки и пара для монтажа створок.

Второй шаг. Выкапываем ямы диаметром порядка 20-25 см (в зависимости от размеров выбранных стоек, об этом далее) для установки опор. Глубину ям рассчитываем так, чтобы она составляла примерно 30-35% от высоты надземной части опор. Учитываем, что высота полотна ворот обычно делается на 50 см меньше высоты опор.

Благодаря такому запасу будет обеспечен необходимый 20-30-сантиметровый промежуток между землей и нижним краем створок, а остальной запас по желанию владельца можно будет использовать для монтажа различных декоративных элементов вверху конструкции.

Третий шаг. Засыпаем дно каждого углубления 10-15-сантиметровым слоем щебенки. Тщательно утрамбовываем подушку.

Четвертый шаг. Готовим раствор для заливки опор. Берем часть цемента М400, пару частей песка и 4 части мелкой щебенки. Смешиваем сухие ингредиенты, постепенно добавляя к ним воду до получения смеси вязкой консистенции.

Пятый шаг. Вставляем в ямы опорные стойки. Их можно делать из разных материалов, а именно:

• бруса сечением 15х15 см;
• круглого бревна диаметром от 20 см;
• швеллерной балки со стенками толщиной не менее 1,5 см;
• профильной трубы сечением 8х10 см со стенками не тоньше 7 мм.

Чтобы металлические опоры были более устойчивыми, мы можем предварительно прикрепить сваркой к их нижним концам по 3-4 горизонтальные планки из стальной арматуры, металлического уголка либо труб.

Даем бетону схватиться. На это ему нужно минимум 2-3 суток. По ГОСТу же бетон набирает прочность в среднем в течение месяца.

Пока бетон сохнет, займемся изготовлением каркаса.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

Для заполнения рамы створок из профиля используется материал различных вариаций:

• кованые элементы;
• листовой металл (оцинкованный);
• профилированные листы;
• обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Рекомендации по выбору материала для обшивки

Самыми популярными материалами, которыми получится украсить ворота, считаются:

• профлист;
• поликарбонат;
• евроштакетник;
• ковка;
• доска (обрезная, необрезная);
• металлические листы;
• сетка-рабица;
• панели из ПВХ.

Фиксация профнастила, металлического штакетника, поликарбоната выполняется кровельными саморезами или заклепками. Цвет подбирается в тон листов.

Размеры рассчитываются так, чтобы для обшивки одной створки хватило одного листа материала.

Крепеж выполняется с наружной стороны двора или с обеих сторон. При монтаже ворот гаража используется исключительно односторонняя фиксация.

Тематический материал:

• Выбираем лучший профнастил для забора
• Забор из металлического прутка

При крепеже цельных металлических листов применяется сварка. Они весят много, поэтому нужно предусмотреть монтаж усиленных петель.

Популярен комбинированный вариант обшивки поликарбонатными листами, дополненный фигурными коваными деталями.

Гаражные двери из профильной трубы

Если помимо установки заборных ворот возле частного дома или дачи планируется постройка гаражного помещения, каркас для дверей гаража можно также выполнить из профильных труб. Самые распространенные варианты воротных систем для гаражного помещения – подъемно-поворотная и распашная.

Создание подъемно-поворотной конструкции

При открытии подъемные ворота поднимаются горизонтально, выдвигаясь наружу и создавая подобие козырька. Принцип работы такой конструкции заключается в движении установленного на раме полотна вокруг своей оси. Это позволяет менять горизонтальное и вертикальное положение створки посредством роликового механизма и металлических направляющих.

Правила расчёта размеров конструкции

Определившись с материалом каркаса и обшивки, необходимо заняться созданием схемы, которая в первую очередь включает в себя размеры. Несмотря на свою простоту, распашные ворота требуют точных расчётов, чтобы в итоге они смогли встать идеально на своё место. При этом важно помнить о таких особенностях:

1. размер ворот в распахнутом виде должен позволять беспрепятственно проходить автомобилю крупных габаритов. Лучше оставить около полуметра с каждой стороны от стойки ворот, чтобы автомобиль мог спокойно проехать, не задев конструкцию. Соответственно, учитывается и пространство, которое будут занимать открытые створки;
2. эскиз будущих ворот должен включать указания всех габаритов и параметров, даже если они кажутся маловажными. Ширина и длина конструкции должны быть пропорциональны пространству, в которое будет установлена калитка. Обязательно должны быть указаны размеры металлических столбов, выполняющие роль опоры;
3. при создании чертежа соблюдается масштабирование с реальными параметрами и материалами. Согласно эскизу и его масштабу рассчитывается количество и метраж профтруб, а также будущая обшивка.

Дополнительная информация

Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.

Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.
