Виды полупроводниковых диодов: стабилитрон, стабистор, диод Шоттки, варикап и др

«06» декабря 2022 г.

ВКЛЮЧЕНИЕ ХАРАКТЕРИСТИКА ВАХ СХЕМА

Принцип действия диода заключается в способности пропускать ток в определенном направлении.

Устройство диода подразумевает наличия в нем двух зон:

• анода «+»;
• катода «-«.

По физическим принципам, положенным в основу работы диодов их можно разделить на:

• полупроводниковые;
• вакуумные.

Для первого типа рабочей средой является полупроводниковый материал с различными добавками, например, кремний или германий.

В вакуумных ток возникает за счет эмиссии электронов с катода, все процессы происходят, извините за тавтологию, в вакууме. В настоящее время практически везде применяются полупроводниковые диоды.

Устройство и принцип работы будет рассмотрен на примере выпрямительного диода (есть и другие типы, но этот встречается чаще).

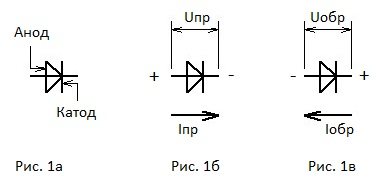

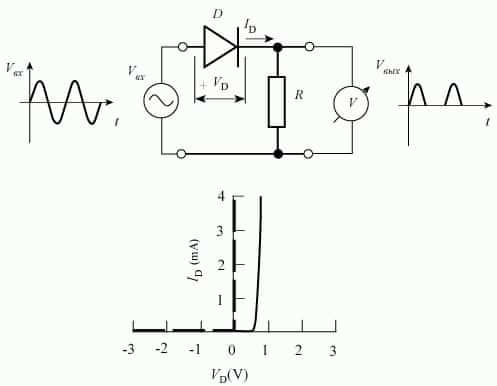

Обозначение полупроводникового диода (рис.1а).

Анод на схеме условно обозначается треугольником, катод – поперечной чертой, проходящей через вершину и параллельной основанию.

Само обозначение способно подсказать порядок подключения: треугольник вершиной смотрит в направлении прямого тока. Направление тока принято считать от «плюса» к «минусу».

Что такое диод

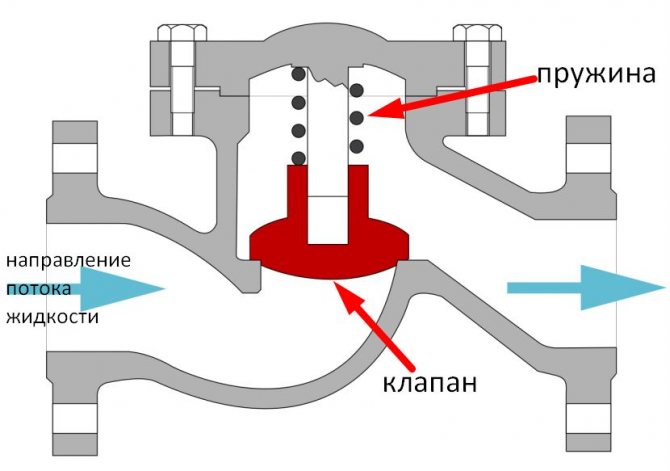

Полупроводниковый диод или просто диод представляет из себя радиоэлемент, который пропускает электрический ток только в одном направлении и блокирует его прохождение в другом направлении. По аналогии с гидравликой диод можно сравнить с обратным клапаном: устройством, которое пропускает жидкость только в одном направлении.

Диод — это радиоэлемент с двумя выводами. Некоторые диоды выглядят почти также как и резисторы:

А некоторые выглядят чуточку по-другому:

Есть также и SMD исполнение диодов:

Выводы диода называются — анод и катод. Некоторые по ошибке называют их «плюс» и «минус». Это неверно. Так говорить нельзя.

На схемах диод обозначается так

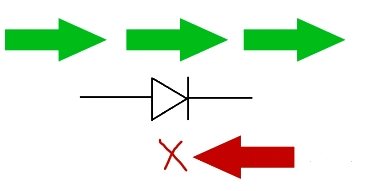

Он может пропускать электрический ток только от анода к катоду.

Сферы применения и назначение

По выполняемой работе диоды разделяются на универсальные, СВЧ, импульсные, выпрямительные, переключающие, стабилитроны, варикапы.

Они устанавливаются в электрооборудование:

• преобразователи частоты, детекторы, логарифматоры;
• выпрямители тока;
• стабилизаторы;
• ограничители колебаний вольтажа;
• переключатели;
• цепи, проводящие ток в единственном направлении;
• лампочки индикации;
• приборы, требующие отображения информации на дисплеях;
• LED телевизоры.

Справка! Светодиоды монтируется в осветительные матрицы (ленты, лампы).

Из чего состоит диод

В нашем мире встречаются вещества, которые отлично проводят электрический ток. Сюда в основном можно отнести металлы, например, серебро, медь, алюминий, золото и так далее. Такие вещества называют проводниками. Есть вещества, которые ну очень плохо проводят электрический ток — фарфор, пластмассы, стекло и так далее. Их называют диэлектриками или изоляторами. Между проводниками и диэлектриками находятся полупроводники. Это в основном германий и кремний.

После того, как германий или кремний смешивают с мельчайшей долей мышьяка или индия, образуется полупроводник N-типа, если смешать с мышьяком; или полупроводник P-типа, если смешать с индием.

Теперь если эти два полупроводника P и N -типа приварить вместе, на их стыке образуется PN-переход. Это и есть строение диода. То есть диод состоит из PN-перехода.

Полупроводник P-типа в диоде является анодом, а полупроводник N-типа — катодом.

Давайе вскроем советский диод Д226 и посмотрим, что у него внутри, сточив часть корпуса на наждачном круге.

диод Д226

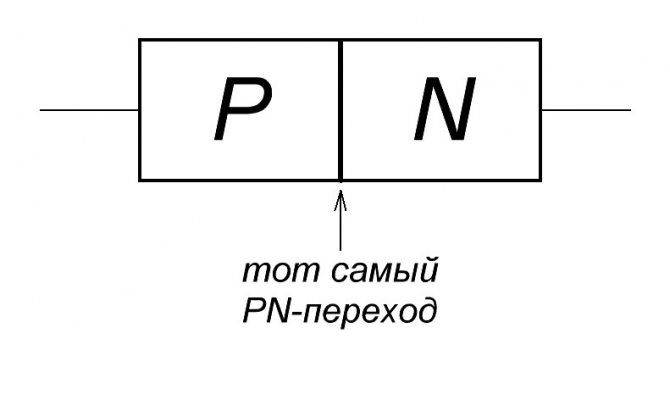

Вот это и есть тот самый PN-переход

PN-переход диода

Как определить анод и катод диода

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод. Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).

Диод в цепи постоянного тока

Как мы уже говорили, диод пропускает электрический ток только в одном направлении. Для того, чтобы это показать, давайте соберем простую схему.

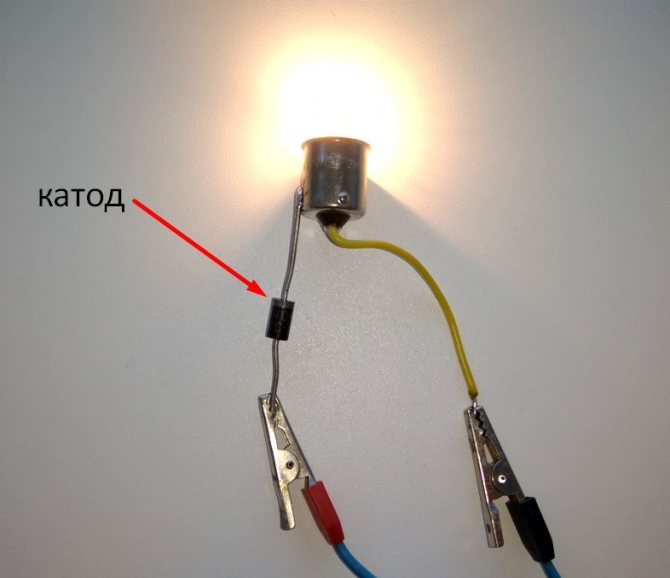

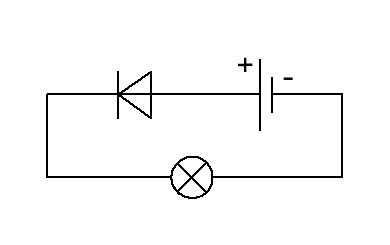

Так как наша лампа накаливания на 12 Вольт, следовательно, на блоке питания тоже выставляем значение в 12 В и собираем всю электрическую цепь по схеме выше. В результате, лампочка у нас прекрасно горит. Это говорит о том, что через диод проходит электрический ток. В этом случае говорят, что диод включен в прямом направлении.

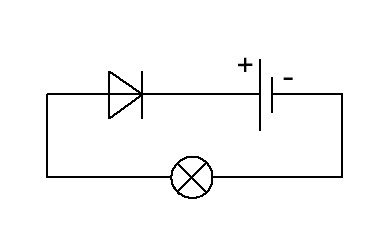

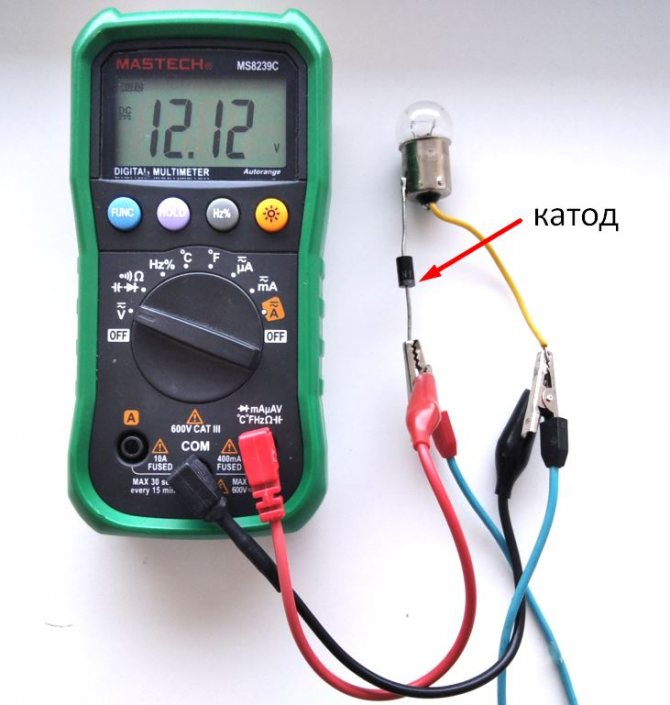

Давайте теперь поменяем выводы диода. В результате, схема примет такой вид.

Как вы видите, лампочка не горит, так как диод не пропускает электрический ток, то есть блокирует его прохождение, хотя источник питания и выдает свои честные 12 Вольт.

Какой вывод можно из этого сделать? Диод проводит постоянный ток только в одном направлении.

Принцип работы

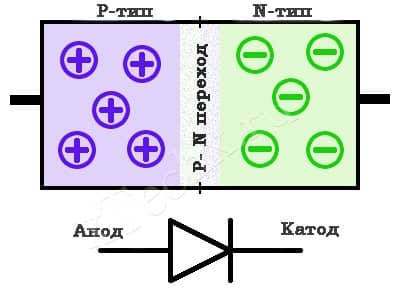

Полупроводниковые или выпрямительные диоды имеют довольно простой принцип работы. Как мы уже говорили, диод изготовлен из кремния таким образом, что один его конец p-типа, а другой конец типа n. Это означает, что оба контакта имеют различные характеристики. На одном наблюдается избыток электронов, в то время как другой имеет избыток отверстий. Естественно, в устройстве есть участок, в котором все электроны заполняют определенные пробелы. Это означает, что внешние заряды отсутствуют. В связи с тем, что эта область обедняется носителями заряда и известна как объединяющий участок.

Несмотря на то, что объединяющий участок очень мал, (часто его размер составляет несколько тысячных долей миллиметра), ток не может протекать в нем в обычном режиме. Если напряжение подается так, что площадь типа p становится положительной, а тип n, соответственно, отрицательной, отверстия переходят к отрицательному полюсу и помогают электронам перейти через объединяющий участок. Точно так же электроны движутся к положительному контакту и как бы обходят объединительный. Несмотря на то, что все частицы движутся с разным зарядом в разном направлении, в итоге они образуют однонаправленный ток, что помогает выпрямить сигнал и предупредить скачки напряжения на контактах диода.

Если напряжение прикладывается к полупроводниковому диоду в противоположном направлении, ток не будет проходить по нему. Причина заключается в том, что отверстия привлекаются отрицательным потенциалом, который находится в области р-типа. Аналогично электроны притягиваются к положительному потенциалу, который применяется к области n-типа. Это заставляет объединяющий участок увеличиваться в размере, из-за чего поток направленных частиц становится невозможным.

Диод в цепи переменного тока

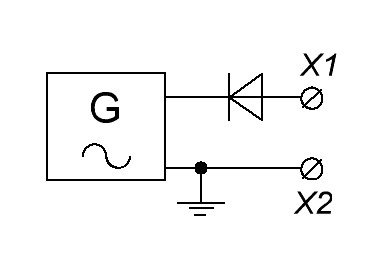

Кто забыл, что такое переменный ток, читаем эту статью. Итак, для того, чтобы рассмотреть работу диода в цепи переменного тока, давайте составим схему. Здесь мы видим генератор частоты G, диод и два клеммника Х1 и Х2, с которых мы будем снимать сигнал с помощью осциллографа.

Мой генератор частоты выглядит вот так.

генератор частот

Осциллограмму будем снимать с помощью цифрового осциллографа

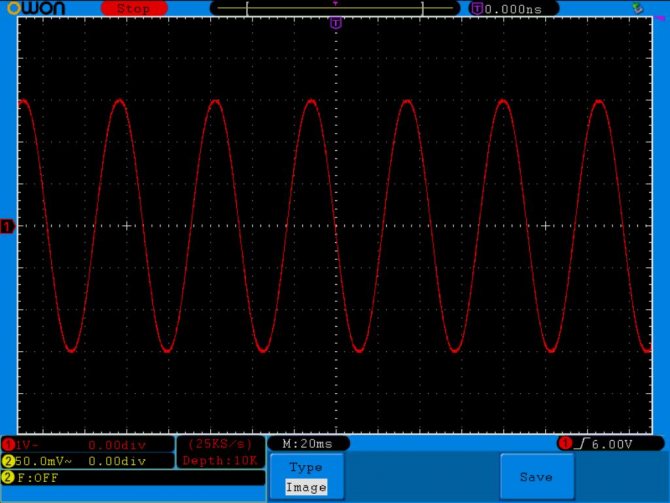

Генератор выдает переменное синусоидальное напряжение.

Что же будет после диода? Цепляемся к клеммам X1 и X2 и видим вот такую осциллограмму.

Диод вырезал нижнюю часть синусоиды, оставив только верхнюю часть.

А что будет, если мы поменяем выводы диода? Схема примет такой вид.

Что же получим на клеммах Х1 и Х2 ? Смотрим на осциллограмму.

Ничего себе! Диод срезал только положительную часть синусоиды!

Основные выводы

Полупроводниковые диоды – радиоэлементы с единственным p-n переходом, присутствующие практически во всех бытовых электроприборах. Чтобы работа полупроводников длилась дольше, необходимо обладать знаниями о принципе работы диодов, причинах неисправностей и способах их предотвращения.

Чаще всего работа полупроводников нарушается при изменениях температуры в окружающей среде или переходе. Если температура слишком высокая, увеличивается количество энергоносителей в переходе, снижается сопротивление, растет объем противоположного тока. После достижения максимально допустимого уровня запускается процесс разрушения кристалла.

Чтобы предотвратить сокращение сроков работы, необходимо следить за температурой среды и чистотой приборов. При необходимости следует организовать дополнительную систему отвода тепла. Повышение температуры в переходе предотвращается соблюдением требований к уровню вольтажа и тока, определенному для конкретного прибора. Даже при малейшем превышении существует вероятность разрушения кристалла.

Предыдущая

СветодиодыТаблица сравнения светового потока светодиодов и ламп накаливания и другие показатели эффективности освещения

Следующая

СветодиодыПодключения RGB светодиодной ленты: популярные схемы

Характеристики диода

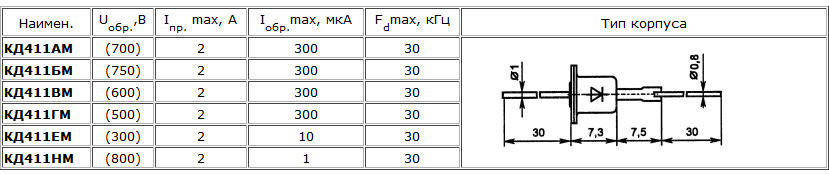

Давайте рассмотрим характеристику диода КД411АМ. Ищем его характеристики в интернете, вбивая в поиск «даташит КД411АМ»

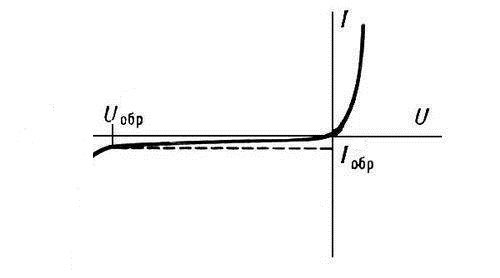

Для объяснения параметров диода, нам также потребуется его ВАХ

1) Обратное максимальное напряжение Uобр — это такое напряжение диода, которое он выдерживает при подключении в обратном направлении, при этом через него будет протекать ток Iобр — сила тока при обратном подключении диода. При превышении обратного напряжения в диоде возникает так называемый лавинный пробой, в результате этого резко возрастает ток, что может привести к полному тепловому разрушению диода. В нашем исследуемом диоде это напряжение равняется 700 Вольт.

2) Максимальный прямой ток Iпр — это максимальный ток, который может течь через диод в прямом направлении. В нашем случае это 2 Ампера.

3) Максимальная частота Fd , которую нельзя превышать. В нашем случае максимальная частота диода будет 30 кГц. Если частота будет больше, то наш диод будет работать неправильно.

Виды диодов

Стабилитроны

Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь — прямое направление, а вот в стабилитроне другая часть ветки ВАХ — обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры — Закон Джоуля-Ленца. Главный параметр стабилитрона — это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон — это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

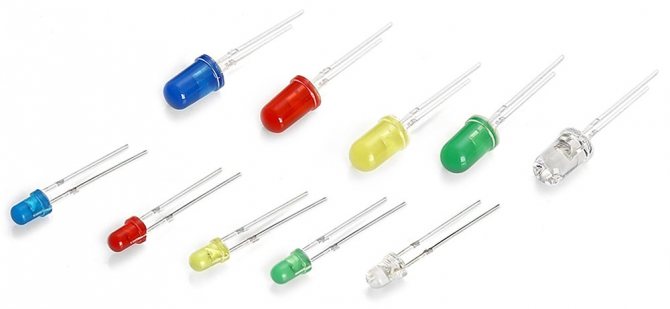

Светодиоды — особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет — это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

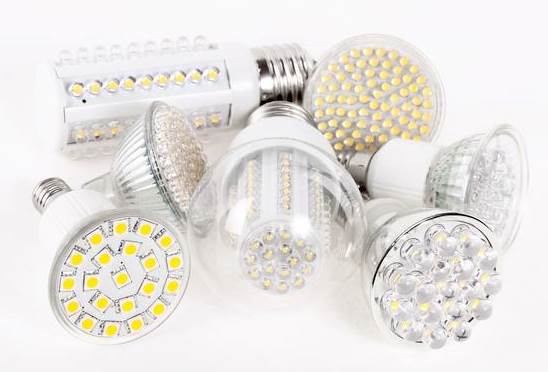

Ну и осветительные светодиоды — это те, которые используются в ваших китайских фонариках, а также в LED-лампах

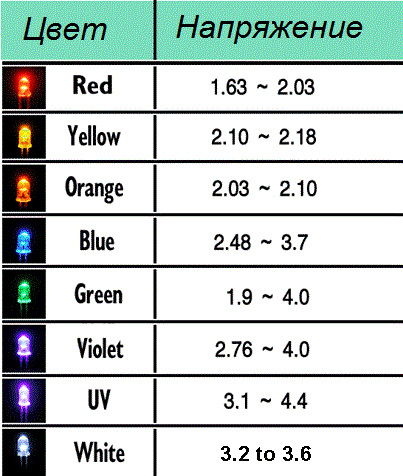

Светодиод — это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода — управляющего электрода (УЭ). Основное применение тиристоров — это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр — Iос,ср. — среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор — (Uу), которое подается на управляющий электрод и при котором тиристор полностью открывается.

а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:

На схемах триодные тиристоры выглядят вот таким образом:

Существуют также разновидности тиристоров — динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы — это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Стабисторы

Полупроводниковый стабистор работает на прямой ветви ВАХ (рис.11). Основная часть стабисторов это кремниевые диоды р
—
n
-переходы которых сформированы в высоколегированном низкоомном кремнии. Это сделано для получения меньшего сопротивления базы и соответственно меньшего дифференциального сопротивления (при прямом смещении). Из-за большой концентрации донорных
N
d и акцепторных
N
a примесей толщина
р
—
n
-перехода оказывается малой и напряжение пробоя
−U
пр на обратной ветви ВАХ оказывается тоже малым и, по абсолютному значению, не превышает нескольких вольт.

Отличительной особенностью стабисторов по сравнению со стабилитронами является меньшее напряжение стабилизации, определяемое прямым падением напряжения на диоде, что для кремниевых стабисторов составляет порядка 0.7В.
