Как нарезать резьбу плашкой или метчиком, в т.ч. на трубах

Как нарезать наружную резьбу при помощи плашки

Для нарезки наружной резьбы вручную применяется специальный инструмент — плашкодержатель с плашками различного диаметра.

Плашкодержатель с плашками под различный диаметр

В труднодоступных местах, например возле стен, используется плашкодержатель с трещоткой.

Подбор плашки

Номинальный диаметр резьбы — диаметр в вершинах треугольников резьбы. Плашка срезает металл, образуя впадины и оставляя нетронутыми вершины, тем самым и стержень и плашка должны быть одинакового диаметра. Диметр резьбы, к примеру, — М3 — это «М» — метрическая резьба, а число — номинальный диаметр резьбы в мм. Соответственно, что бы нарезать резьбу на 3 мм стержне, берём плашку М3. Замеры стержня выполняются штангенциркулем.

Что бы плашка лучше врезалась в стержень с его торца срезают фаску.

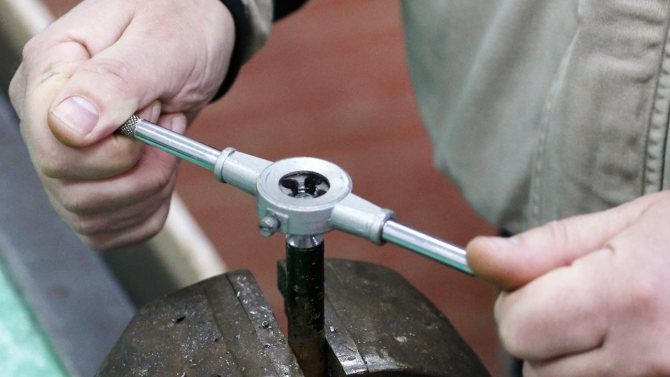

Принцип нарезки резьбы плашкой

Для крепления заготовки понадобятся тиски. Заготовка прочно закрепляется в тисках и смазывается машинным маслом для более лёгкого хода плашки, уменьшения трения и износа инструмента.

При нарезке резьбы плашкой нужно избегать большого скопления стружки в стружкоотводящих отверстиях.

Плашку устанавливают на торец детали перпендикулярно. С небольшим нажимом начинают вращать плашкодержатель по часовой стрелке, если резьба правая, соответственно, если левая, то против часовой.

Нарезают резьбу следующим образом:

1. Сначала делают 2-3 оборота.
2. Потом пол оборота назад для удаления стружки.
3. Подсмазываем после каждых 3-4 витков, можно при помощи шприца.
4. И т.д.

Рекомендую: Сбор и сдача лома чёрных и цветных металлов — как на этом заработать

Резьба проверяется гайкой или калибр-кольцом. Гайки для вашей резьбы можно прикупить здесь → https://rus-metiz.com/categories/gaiki (РусМетиз).

Калибр-кольцо

Нарезаем резьбу плашкой своими руками (видео)

Классификация плашек

В последнее время при изготовлении плашек применяется инструментальная сталь, которая обладает высокой устойчивостью к истиранию. Плашка для нарезания наружной резьбы может классифицироваться по следующим признакам:

1. Форма.
2. Способ нарезания.
3. Конструкция корпуса.

По форме различают следующие плашки:

1. В виде квадрата. Наружная часть корпуса может иметь форму квадрата, за счет чего упрощается передача усилия.
2. Трубчатые получили весьма широкое распространение.
3. В виде шестигранника.
4. Инструмент с круглой формой корпуса также получил широкое распространение. Они позволяют получить резьбу мелкого или крупного шага, метрического или дюймового типа.

Лерка для нарезки резьбы по конструктивным признакам бывает следующего типа:

1. Цельные — довольно простой инструмент, который имеет цельный корпус. Характеризуется низкой стоимостью и простотой в применении.
2. Разрезные обладают сложной формой внутреннего пространства.
3. Раздвижные имеют сложную конструкцию, которая может применяться для нарезания резьбы на цилиндрических поверхностях различного диаметра. Это обеспечивается за счет создания корпуса с подвижными элементами.

По способу нарезания резьбы инструмент делится на следующие группы:

1. Для круглой резьбы.
2. Для цилиндрической.
3. Для конической резьбы.

Наибольшее распространение получил инструмент круглой формы, так как он может использоваться для нарезания резьбы за один проход.

Нарезка внутренней резьбы метчиком

Метчиком нарезают внутреннюю резьбу в предварительно просверленном отверстии. Отверстие должно быть меньше примерно на размер витка (размер витка указан на метчике). Примерно как в таблице:

Диаметр отверстия под внутреннюю резьбу метчиком

Стоит помнить, что сверло не даст абсолютно точный диаметр, он будет больше на некоторые доли мм. Особенно это заметно на диаметрах до 3 мм. Это следует учитывать и брать сверло меньше на десятую долю мм.

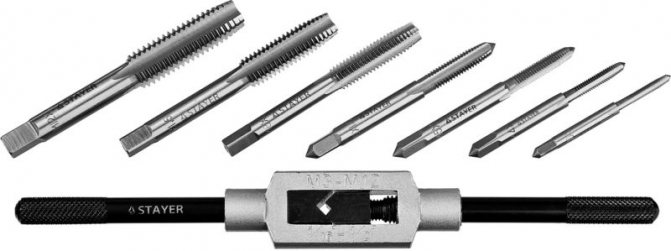

Так же как и с плашками, существует метчикодержатель.

Метчики бывают черновые и чистовые. Иногда режут сначала черновым, потом чистовым метчиком, но в основном используют сразу чистовые.

Ручная нарезка внутренней резьбы метчиком (видео)

Процесс практически идентичен с нарезкой резьбы плашкой. Метчик крепится в держатель и устанавливается перпендикулярно отверстию. Деталь с отверстием должна быть надёжно закреплена.

Метчик и отверстие смазывается и делается это периодически, после нескольких витков. Так же как и с плашкой, нужно делать 1-2 оборота и 0,5 оборота обратно, для удаления стружки.

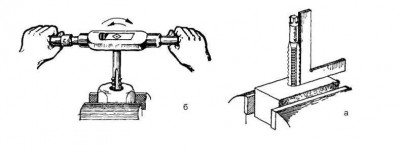

Для проверки точности нарезки резьбы используют угольник, проверяя вертикальность метчика после нескольких витков.

Метчики могут быть машинными и ручными

Если необходимо нарезать резьбу размером 8-18 мм достаточно одного метчика. Резьба до 24 мм нарезается двумя метчиками один – черновой, второй чистовой. Для резьбы до 52 мм потребуется набор из трех инструментов.

Черновой метчик имеет одну риску на хвостовике, там же указывается и шаг нарезки. Две риски на хвостовике обозначают метчик, применяемый для углубления резьбы, и три – чистовой метчик.

Для удобства использования были разработаны комбинированные инструменты, состоящие из двух участков с разными режущими элементами. Первая часть метчика проводит нарезку, вторая – углубляет. Конические метчики применяются для сквозных отверстий, цилиндрические для глухих.

Вид метчика, шаг нарезки, диаметр выбирается индивидуально в каждом конкретном случае исходя из необходимых свойств и характеристик будущей резьбы.

Нарезка резьбы на металлической трубе своими руками

При монтаже металлических труб для водопровода или отопления на них приходится нарезать резьбу. Резьбовое соединение труб достаточно надёжно и выдерживает значительное давление (если его правильно сделать), по-этому давайте посмотрим, как нарезать резьбу на мет. трубе своими руками.

Первым делом отрезаем с помощью болгарки или ножовки по металлу нужный отрезок, обязательно контролируя ровность реза, чтобы одна часть трубы не была больше другой — рез должен быть перпендикулярен стенкам трубы.

Труба должна быть очищена от ржавчины, старой краски и т.п., если что-то на ней имеется. Далее срезаем с трубы фаску (внутреннюю или наружную, в зависимости от того, какую резьбу вы нарезаете) для более лёгкого хода режущего инструмента. Фаску можно срезать болгаркой с диском по металлу (→ как работать болгаркой) или лепестковым диском или напильником.

Металлические трубы со срезанной фаской

Нарезка наружной резьбы на трубе плашкой (клуппом)

Всё так же как и со стрежнями, о которых писалось выше, но теперь больше диаметром, что скорее всего потребует некоторой практики и следует потренироваться либо быть крайне аккуратным первый раз. Так же для получения качественной резьбы и последующего хорошего соединения труб нужно работать сначала черновой плашкой, затем чистовой (такие комплекты продаются).

Рекомендую: Основы металлообработки в домашнем хозяйстве: изготавливаем хомут и ломик-гвоздодёр своими руками

Выбор металла плашки так же важен. Для работы с твёрдыми сплавами следует использовать соответствующие плашки из определённых сплавов, уточняйте это при покупке.

Но, плашка — не столь хороший и мощный инструмент для нарезки резьбы на трубах своими руками, гораздо удобнее использовать клуппы.

Клупп представляет собой практически тот же плашкодержатель, только с направляющей для ровного хода и нарезки резьбы. Одевается клупп на трубу именно этой направляющей.

Одеваем и наживляем клупп на трубу, немного вкрутив его руками, далее нужно использовать либо специальный инструмент — трещётку, которой удобно крутить клупп, но для бытовых нужд подойдёт и большой разводной или газовый ключ.

Одна часть трубы должна быть, естественно, зафиксирована в тисках. Если труба нарезается по месту, то смотрите, чтобы её где-то не вырвало от усилия, применяемого к клуппу. Трубу можно зафиксировать с помощью второго газового ключа, но лучше это делать второму человеку, т.к. нарезать резьбу одной рукой проблематично.

Что такое клупп и как им пользоваться (видео)

Нарезка внутренней резьбы на трубе метчиком

Иногда приходится нарезать на мет. трубах и внутреннюю резьбу. Делается это так же с помощью метчика, только уже более большого диаметра.

Для нарезки хорошей резьбы следует использовать миниму 2 метчика — черновой и чистовой. Важно правильно подобрать метчик под диаметр трубы. Так, внутренний диметр трубы должен быть больше на длину витка метчика (если более точно, то на толщину реза), это указывается на самом метчике.

Нарезка производится сначала одним метчиком, затем вторым. Главное — строго соблюдать перпендикулярность хода метчика и контролировать его. На этом всё, успехов в нарезке резьбы!
Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Все о плашках

Плашка или лерка — это приспособление, которым нарезается наружная резьба разного типа. Представлена маленькой гайкой, на которой находится кромка и стружечный отвод. Резьбовое приспособление может быть с размерами резьбового шага от восьми до десяти.

Шаг резьбы — это расстояние между соседними резьбовыми витками.

Классификация плашек

Лерки делятся на: трубчатые, квадратные, круглые и шестигранные.

Также их разделяют по структуре:

• цельная;
• раздвижная(призматическая);
• разрезанная.

Круглая лерка имеет самое широкое распространение. Ей нарезается резьба одним прохождение, а не несколькими как раздвижными. Эти плашки могут нарезать резьбу с разными шагами. А также ими можно сделать нарезку трубной и дюймовой резьбы. Рабочая часть круглых плашек не подвергается шлифовке. Наружный диаметр будет зависеть от размера стружкоотводчиков и от размера требуемой резьбы.

Инструмент для нарезания резьбы

Для формирования резьбы необходим резьбонарезной инструмент. Производители предлагают решения для машинной и ручной обработки заготовок.

При создании внутренней резьбы используются метчики, внешней – плашки. Зарубежный инструмент изготавливается из стали HSS, отечественный – из сплавов Р6М5, Р18, ВК8, 9ХС, Р9 и др.

Чтобы приобрести качественный инструмент для резьбы по металлу, воспользуйтесь помощью нашего магазина. Мы предлагает сертифицированную продукцию от ведущих производителей, реализуем решения для промышленного и бытового использования. Подобрать подходящие товары смогут самые требовательные мастера.

Питчевая резьба

Питчевая резьба по металлу обеспечивает передачу движения. С ее помощью организуются червячные и зубчатые передачи, используемые в домкратах, прессах, экструдерах и подъемниках.

Питчевые соединения имеют 40-градусный наклон витков, что обеспечивает надежное зацепление с ответными элементами. Резьбы различаются геометрией витка, шагом, размерностью внутренней, внешней и средней окружности.

Единица измерения резьбы – питчи, каждый из которых равен 3,14 дм.

Витки резьбы выполняются в виде эвольвенты, трапеции или архимедовой спирали. Их размерность зависит от назначения соединения. Нарезка резьбы выполняется посредством резцов, модульных и пальцевых фрез. К изделиям предъявляются высокие требования к точности и качеству исполнения.

Типовое обозначение питчевой резьбы содержит сведения о ее типе, размерах, направлении и параметрах допуска. Получить более подробную информацию о соединениях данной конфигурации поможет статья «Питчевая резьба», размещенная на нашем сайте.

Обозначение резьбы

Каждый тип резьбы имеет собственное обозначение:

• питчевая резьба — р”;
• дюймовая резьба — G
• метрическая резьба — М;
• коническая резьба — К;
• круглая резьба — Rd;
• трапецеидальная резьба — Tr.

Упорная резьба обозначается буквой S. Более подробная информация по видам и обозначению резьб представлена в таблице.

Прочие виды резьбы

Разновидности резьбы не ограничиваются питчевой, метрической и дюймовой. Существуют прочие виды резьбовых соединений, используемые для решения определенных технических задач.

Круглая резьба

Круглая резьба востребована при создании трубопроводной арматуры. Она имеет плавный скругленный профиль, нарезается по ГОСТ 13536-68. Угол наклона резьбовых выступов не превышает 30 градусов.

Трапецеидальная резьба

Ходовая самотормозящаяся резьба с профилем в виде трапеции. Обширная площадь контакта соединяемых элементов способствует экспоненциальному росту силы трения при их перемещении. Это создает эффект торможения, препятствующий произвольному ослаблению узла.

Трапецеидальная резьба широко применяется в робототехнике. С ее помощью фиксируются элементы сборочных конвейеров и литьевых установок. Нарезание и контроль качества трапецеидальной резьбы регламентирует ГОСТ 24738-81.

Упорная резьба

Разновидность трапецеидальной резьбы, отличающаяся наклоном рабочей стороны под углом в 3 градуса. Резьба нарезается в соответствии с ГОСТ 10177-82, используется в ответственных узлах с повышенной осевой нагрузкой.

Упорная резьба

Характеристики видов резьб

При определении характеристик резьбы учитываются следующие параметры:

• диаметр между верхними точками нарезки;
• диаметр между нижними точками впадин;
• шаг между витками;
• единиц измерения (дюймы, миллиметры);
• конфигурация профиля.

Показатели, учитываемые при классификации резьб:

• шкала измерения;
• расположение рабочей поверхности (снаружи или внутри элемента);
• направление витков;
• назначение;
• число заходов при нарезке.

Также учитывается вид профиля, который может быть треугольным, трапециевидным, сферическим и тд. Основные разновидности резьб представлены на схеме.
