Заглушка представляет собой трубопроводную деталь, с помощью которой закрывают концевые отверстия труб, ее основная роль, и используют при изготовлении различных емкостей: котлов, аппаратов, сосудов.
Фитинг в зависимости от типа устанавливают в системах для полной или временной остановки движения транспортируемых продуктов. Трубодеталь позволяет консервировать трубный участок на длительный срок или проводить периодические ремонтно-профилактические работы. Ее также применяют при транспортировке труб, во избежание внутренних повреждений.
Эксплуатация стальных заглушек возможна:
- на промышленных предприятиях;
- в коммунальном хозяйстве;
- в быту.
Применение металлических заглушек
Металлические заглушки на трубы применяются в следующих случаях:

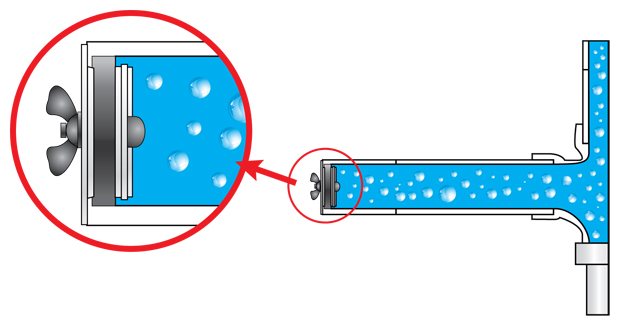

- При необходимости перекрыть коммуникационную сеть для защиты от попадания посторонних предметов. Как правило, заглушки устанавливаются на трубопровод в том случае, если ему в ближайшее время не грозит монтаж разводки. Иногда бывают ситуации, когда глушить систему нужно обязательно, и тогда конструкция может оснащаться запорной арматурой.
- При демонтаже отдельных частей трубопровода. Разбирать трубопроводы приходится нередко, а большинство систем имеют несколько рабочих контуров. Учитывая этот фактор, заглушки могут применяться для блокировки отрезков системы без ее полной остановки, что зачастую оказывается довольно важным.
Конечно, приведенные примеры нельзя назвать исчерпывающими – заглушки могут использоваться и в других ситуациях. Выше были описаны лишь наиболее распространенные случаи, в которых необходима блокировка трубопровода.
Размеры
Размеры также выступают в качестве признака, по которому проводится ранжирование глушащих элементов. Ассортимент их довольно разнообразен. Однако все их условно все же можно разделить на стандартные и нестандартные варианты.
Для приобретения стандартного варианта необходимо знать длину, ширину, сечение. А также необходимо указывать и параметры стенки трубы.
В ситуации, когда стандартные «глушилки» не подойдут, можно подобрать вариант с нестандартными параметрами.
Виды металлических заглушек
Классификация заглушек осуществляется в зависимости от материала изготовления и способа монтажа, в зависимости от чего можно выделить следующие виды устройств:
- Резьбовые заглушки;
- Обжимные заглушки;
- Фланцевые заглушки;
- Заглушки из стали;
- Эллиптические заглушки;
- Компрессионные фитинги.
Заглушки резьбового типа наиболее распространены – их можно встретить в любой квартире. Эти устройства применяются для блокировки газопроводов и водопроводных сетей. Для изготовления резьбовых заглушек может использоваться как сталь, так и другие металлы. Как правило, резьбовые металлические заглушки для труб устанавливаются на трубы небольшого диаметра при помощи наружной или внутренней резьбы.
Типы конструкций
Производитель делает различные конструкции. Сюда относят:
- Резьбовые. Чаще всего ее делают для самой трубы. Это металлический элемент, на пластике такое сложно найти. Чтобы зафиксировать на трубе, не требуется иметь определенных навыков, а фиксация будет максимальная и практичная. Одно лишь правило — это сопутствующая резьба на самой трубе.
- Пневматическая система. Для монтажа потребуется насос с подачей воздуха. Когда идет поток, форма заглушки становится больше. Она надевается на трубу, а после плотно на ней фиксируется. Это условие надежности требуется для газов или жидкости. Иногда ее надевают на водопровод, чтобы временно остановить поток.
- Эллиптический вариант. Для этого требуется вспомогательный компонент – сварочный аппарат. Иногда фиксируется как постоянная деталь на неисправном трубопроводе.
- Фланец. Такой вариант подходит больше всего для металлической детали. Фиксация происходит за счет крепежного элемента – болт, заклепка. Под них сделаны специальные входы. Фланец удобен в процессе применения, потому что легко устанавливается и снимается.
Благодаря такому распределению проще сделать свой выбор. Потому что каждый старается создать надежную конструкцию и пустить по трубе жидкость, газ без потерь.
Особенности применения
Еще один вид металлических заглушек для труб – фланцевые изделия, выполненные в виде глухого фланца. Установка подобных блокираторов осуществляется очень просто: достаточно взять болты и с их помощью зафиксировать фланец на трубе. Конечно, нужно подбирать соответствующую заглушку, способную выдержать рабочее давление и температуру, и использовать материалы для герметизации соединения. Фланцевые заглушки подходят для труб диаметром свыше 2 дюймов.
Для металлических трубопроводов могут использоваться и простые заглушки из стали. Такой способ перекрытия трубы очень прост и надежен – к торцу трубы, которую нужно заглушить, приваривается стальной лист, который для лучшего вида впоследствии зачищается и покрывается краской. В итоге получается надежная заглушка на газовую трубу или водопроводную сеть.
Кроме того, изделия из стали хорошо подходят для обустройства различных дизайнерских решений. В частности, такие элементы часто можно встретить в конструкции разных металлических строений и ограждений. Нередко из стали создаются заглушки сложной конфигурации, поэтому с ними приходится работать очень внимательно.
На первый взгляд может показаться, что декоративные заглушки не представляют практической ценности. Такое утверждение в корне неверно – приваренная стальная деталь предотвращает коррозию самой трубы, причем это качество актуально даже в случае с оцинкованными трубами, которые всегда начинают покрываться ржавчиной с торца.
Труба, которая была подрезана в рамках подготовки к обустройству необходимой конструкции, лишается цинкового покрытия, из-за чего коррозия начинает воздействовать на металл. Конечно, это приводит к потере визуальных качеств ограждения, но это далеко не самая большая проблема.
Главная неприятность кроется в ускоренном разрушении конструкции, которую можно предотвратить при помощи обычных заглушек. Кроме того, приваренный стальной лист защитит трубу от попадания посторонних предметов, в том числе органических, которые при гниении оказывают негативное влияние на металл.
Способы производства
Одним из основных технологических способов производства заглушек является метод штамповки (горячая, холодная). Это высокопроизводительный процесс, позволяющий получить качественные детали-заготовки различных форм и размеров, которые дорабатываются до заданных габаритов и гладкости поверхности методом резки (плазменная, газовая). Данный метод позволяет минимизировать появление пустот, усадочных полостей и других дефектов. Кроме того, детали, полученные данным методом, характеризуются хорошими прочностными характеристиками и надежно обеспечивают герметичность трубопровода в течение продолжительного периода использования.
Второй способ получения заглушек — метод ЦЭШЛ (центробежное электрошлаковое литье), который также позволяет получать высококачественный продукт. Недостатки изделий, получаемых методом ЦШЭЛ, заключаются в химической и структурной неоднородности изделия по объему отливки, возможном наличии пор, воздушных раковин, примесей в составе материала и т.д.
При сдаче фланцев в эксплуатацию проводится многоуровневый контроль качества изделия, включающий: замер геометрических размеров, определение химического состава и механических характеристик стали, исследование макро- и микроструктуры. После чего изделия аттестуются на соответствие заданным техническим условиям.
Советы по выбору
При поиске заглушек на рынке стоит обращать внимание не только на металлические изделия – есть и другие интересные материалы. Главное требование можно сформулировать так: материал выбранных заглушек не должен конфликтовать с самими трубами.
Неплохим вариантом блокировки труб являются эллиптические заглушки. Правда, они подходят только для установки на длительное время в трубопроводе, который не эксплуатируется. Монтируется такая металлическая заглушка для водопроводных труб исключительно при помощи сварки. Для изготовления этих запорных деталей используются разные сорта стали, но требования ко всем разновидностям эллиптических заглушек одинаковы – они должны работать при давлении до 16 МПа и температуре, варьирующейся в пределах от -70 до +450 градусов.
Есть еще один вид запорных элементов для труб – компрессионный фитинг. Это устройство является разновидностью обжимных заглушек, но отличается от них наличием разрезного кольца, позволяющего закрывать элементы трубопровода, находящиеся на открытом пространстве.
Главное достоинство компрессионных фитингов – очень простой монтаж, для которого требуется всего лишь пара разводных ключей. Отсутствие необходимости в специальном оборудовании позволила данным видам запорных элементов стать достаточно популярными. Чаще всего используются устройства диаметров в 16, 20, 26 и 32 мм.
При помощи компрессионного фитинга можно добиться полной герметичности конструкции, не используя сварку или болтовое соединение. В конструкцию обжимных колец входят хорошие материалы, придающие готовым элементам высокий уровень вибрационной усталости и способность выдерживать большое давление. К тому же, компрессионные фитинги для стальных труб достаточно разнообразны, поэтому их можно устанавливать несколько раз.
Конструкция компрессионных металлических заглушек включает в себя следующие элементы:
- Корпус;
- Уплотнительное кольцо;
- Разрезное обжимное кольцо;
- Обжимная гайка.
Фитинг устроен довольно просто, но при этом демонстрирует высокие эксплуатационные характеристики.
Ассортимент
Разнообразие предложений вводит в сомнение каждого покупателя, но специалисты знают, как делать выбор. Первое, на что обращают внимание, покупая заглушку для трубы – материал изготовления. В процессе изготовления применяют следующее:
- Самое простое – металл. Для этого берут латунь или сталь. Металлические подходят для тех мест, где требуется максимальная прочность – газ, водопроводы. Основное преимущество – надежность. Но есть и минус – изделия подвергается коррозийному воздействию. Фитинги из латуни востребованы чаще.
- Пластиковые заглушки для труб. Это самый востребованный материал на сегодня. Хотя не исключены минусы – меняет форму при воздействии тепла. Цена низкая, встречается во внутренних установках и наружных. Не подвергается воздействию коррозии.
- Хромированный металл. Чаще всего применяется как декоративный элемент. По цене достаточно дорогой. Потому что показывает себя как один из надежных материалов, не покрывается ржавчиной даже при длительном применении. Те трубы, которые используются для забора воды, могут оснащаться таким элементом.
- Резина. Не менее используемый элемент. Такая заглушка для труб стальных предотвращает попадание в систему пыли и грязи. Если требуется выдерживать большое давление, то такое изделие не применяют. Резина – пластичный материал и не выдержит высокое давление. Она легко изменит свою форму.

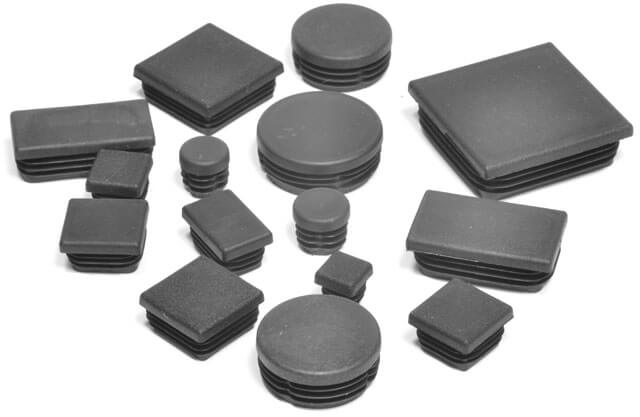

От того, из какого материала изготавливается такой элемент, будет зависеть его область применения. Сегодня есть заглушки для квадратных труб. Потому что любое производство не стоит на месте, и иногда требуется применять нестандартные решения.
Фиксация детали
Техника установки и снятия самая элементарная. Даже новички не сталкиваются с проблемами и нарушениями. Заглушка может быть внутренняя и внешняя, но большой разницы в процессе фиксации нет. Чтобы элемент монтировать на поверхности, обращают внимание на конструкцию. Также придерживаются инструкции.
- Если основой выступает резьба, то для нее берется дополнительный уплотнительный элемент. Это чаще всего лента фум. Она больше подходит для простого водопровода. Если допустить ошибки или не проверить надежность, могут наблюдаться протечки. Поэтому без дополнительного уплотнения не обойтись. Благо, в хозяйственном магазине много различных изоляционных материалов.
- Когда для фиксации применяется нагнетание воздуха, то люди без опыта должны предварительно понять, как это работает, и соблюдать технику безопасности во всем. Потому что излишняя подача воздуха приведет к поломке заглушки.
