Что такое плашка, виды и применение, отличие от лерки

1. Конструкция
2. Тип нарезаемой резьбы
3. Направление нарезаемой резьбы

Что такое плашка или лерка, знает каждый мастер, но новичкам в слесарном деле будет очень полезно изучить нашу статью. В ней мы дадим ответы на следующие вопросы.

1. Что такое плашки и для чего они применяются?
2. Какие инструмент имеет конструктивные особенности?
3. Чем плашка отличается от лерки?
4. Какие виды плашек применяют в слесарном деле?
5. Из чего их изготавливают?
6. Как пользоваться плашками?

Правила нарезания резьбы с помощью плашек

Только при соблюдении установленных правил проведения работы позволяет получить поверхность с высокой точностью и качества. Плашка для нарезания наружной резьбы должна применяться совместно со специальным воротком, за счет которого осуществляется передача усилия.

Варианты нарезания круглыми и раздвижными плашками

При рассмотрении того, как нарезать резьбу плашкой, следует уделить внимание нижеприведенным моментам:

Некоторые технические характеристики и отдельные виды плашек

Сразу нужно сказать, что все подобные инструменты используются только вместе со специальными держателями.

Такие зажимные инструменты, как правило, могут нормально функционировать сразу с несколькими диаметрами лерок. Например, один держатель используется сразу со всеми лерками диаметром до 1 см, такой же один держатель используется со всеми лерками диаметром от 12 мм до 24 мм, и такая же ситуация с инструментами с диаметрами от 27 мм до 42.

Как уже было сказано ранее, есть инструменты, которые способны нарезать резьбу на трубе в метрической и дюймовой системе исчисления. Вышеуказанные размеры приведены для метрической системы. На корпусе всегда будет присутствовать маркировка в виде буквы «М». Полное же обозначение будет содержать еще и шаг резьбы, то есть 8,10 и так далее.

Правила процедуры

При работе с трубами важно запастись плашками с трубным прижимом и воротком. Подбирается плашка с учетом типа требуемой резьбы

Определить это можно сверкой с клеймом либо осмотром. Плашки обязательно маркируются. Данные на них дадут представление о том, из какой марки создан инструмент.

На большинстве труб требуется цилиндрическая резьба. Также перед работой нужно определить ее направление: правая или левая. Для этого на плашках изображается буквенный указатель: «Л» — левая, а «П» — правая. Также на плашке указывается, к какой марке стали она относится, это дает возможность правильно подобрать инструмент для нарезки на трубах из нержавейки.

Правила нарезки достаточны просты:

1). Подготовить трубу к нарезке. Для этого напильником снимается фаска, а зона обрабатывается масляным раствором.

2). Вставить плашку в держатель, закрепив винтами.

3). Поднести к изделию плашку и сделать несколько круговых вращений в требуемую сторону резьбы.

4). Слегка придавить плашку для ее врезки в материал.

Алгоритм прокручивания:

• 2-3 оборота в одну сторону;
• пол оборота – в другую.

И так до момента окончания нарезки

При этом очень важно держать трубу и плашку строго перпендикулярно. Иначе резьба будет «гулять», что скажется на качестве соединения

Расположение элементов, а также нарезание резьбы продемонстрировано на видео и фото материалах, для лучшего результата. Проверка качества резьбы несложная. Для этого достаточно навинтить гайку, если она накручивается по внешнему диаметру трубы. Наиболее точный рез получается у раздвижной плашки. Она выручит, если необходимо срочно заменить кусок трубы, имеющий резьбовое соединение.

Также для выбора плашек важно учитывать, какая резьба будет делаться, наружная или внутренняя. Качественно выполненная работа позволит сделать герметичное резьбовое соединение даже в напорных трубах водопровода

Подводим

Как видно, сделать самостоятельно резьбу с использованием плашек совсем нетрудно. Для этого достаточно правильно подобрать инструмент, приложить немного усилий и аккуратности. Наверное, многие представители мужской половины человечества помнят, как подобные задачи решались на уроках труда в школе. Поэтому для большинства потребуется лишь вспомнить приобретенные навыки, применить их уже во взрослой жизни. Это как с ездой на велосипеде: достаточно один раз научиться, чтобы даже после длительного перерыва уверенно себя чувствовать в седле.

Что такое клупп?

Вопрос неудивителен: многие опытные слесаря не просто не держали клуппа в руках, но даже не слышали его названия.

Представляете, что такое обычная плашка (или, как ее называли долгое время, лерка)?

Короткий цилиндр из инструментальной стали. Выемки для стружки. Углубления по окружности, которые позволяют зажать плашку в держателе. Гребни для нарезки резьбы внутри.

Плашки с держателями. Поскольку готовый держатель найти еще недавно было проблемой, их изготавливали кустарно

Так вот, клупп — это когда от плашки остается только ее главная функциональная часть, резцы. И крепятся они непосредственно в держателе, который заодно служит направляющей.

Трубные плашки

На водопроводной трубе резьба немного отличается от обычной, прежде всего размерами. Связано это с тем, что привязка идет от дюйма. Только есть одна загвоздка. Если труба имеет 10 дюймов, то это не значит, что ее диаметр равен 2,54*10 = 25,4 мм. Ее диаметр будет коло 33 миллиметров. Связано это с тем, что перевод в метрическую систему сопровождается добавлением двух толщин стенок.

Чтобы такой путаницы не возникало и с плашками, их начали выпускать отдельно для водопроводных труб. Отличить их от стандартных довольно легко – на корпусе присутствует маркировка в виде латинской буквы «G».

Таким образом, получается, что есть лерки на G1/2, G ¾, и так далее.

Вообще же трубные инструменты позволяют изготовить нарезку на трубе с размерами от G1/8 до G2.

Направление резьбы

Резьба может быть правой (нитки нарезаны по часовой стрелке) или левой (против часовой). Так же различают и плашки:

• Правые. Используют для резьбонарезания на болтах, осях, винтах.
• Левые. Используются сравнительно реже в специфичных автомобильных элементах, вращательных механизмах и там, где правосторонняя нарезка раскрутится. На фото плашек можно увидеть маркировку латинские буквы «LH».

Классификация плашек

В последнее время при изготовлении плашек применяется инструментальная сталь, которая обладает высокой устойчивостью к истиранию. Плашка для нарезания наружной резьбы может классифицироваться по следующим признакам:

1. Форма.
2. Способ нарезания.
3. Конструкция корпуса.

По форме различают следующие плашки:

1. В виде квадрата. Наружная часть корпуса может иметь форму квадрата, за счет чего упрощается передача усилия.
2. Трубчатые получили весьма широкое распространение.
3. В виде шестигранника.
4. Инструмент с круглой формой корпуса также получил широкое распространение. Они позволяют получить резьбу мелкого или крупного шага, метрического или дюймового типа.

Лерка для нарезки резьбы по конструктивным признакам бывает следующего типа:

1. Цельные — довольно простой инструмент, который имеет цельный корпус. Характеризуется низкой стоимостью и простотой в применении.
2. Разрезные обладают сложной формой внутреннего пространства.
3. Раздвижные имеют сложную конструкцию, которая может применяться для нарезания резьбы на цилиндрических поверхностях различного диаметра. Это обеспечивается за счет создания корпуса с подвижными элементами.

По способу нарезания резьбы инструмент делится на следующие группы:

1. Для круглой резьбы.
2. Для цилиндрической.
3. Для конической резьбы.

Наибольшее распространение получил инструмент круглой формы, так как он может использоваться для нарезания резьбы за один проход.

Применение и ГОСТ

Существуют следующие ГОСТы регулирующие параметры плашек для нарезания резьб:

• ГОСТ 13536 – для круглых резьб.
• ГОСТ 6211 – регулирует характеристики конических резьб.
• ГОСТ 6111 – дюймовые резьбы.
• ГОСТ 9740 – цилиндрические резьбы.
• ГОСТ 9150 – регулирует параметры метрических резьб.

Плашкой можно нарезать наружные резьбы различного типа (цилиндрические, конические, трубные, метрические и т. д.) на трубах и круглых стальных заготовках. Они широко применяются при сборке трубопроводов, изготовлении шпилек и болтов, прогонке резьб и в других целях. Одним из преимуществ плашки является её компактность, возможность применения в полевых условиях, работы в труднодоступных местах с ограниченным доступом.

Плашкодержатель с электроприводом

Его уже можно рассматривать как промежуточную модель для нарезки резьбы между ручным механическим инструментом и станком. Резьбонарезной электрический плашкодержатель значительно облегчает работу по нарезке резьбы и является более производительным. Есть разные варианты поставок в зависимости от набора аксессуаров и приспособлений.

В работе они используют те же головки, что и ручные модели (конечно, в рамках одной торговой марки и ограничений по диаметру резьбы). Направляющих губок в головке для устойчивого положения инструмента бывает недостаточно. Все-таки самый «слабый» из них имеет мощность 750 Ватт, но чаще используют модели от 1000 Ватт.

Если учесть, что передача вращения проходит с понижающим мощным редуктором, а 1 л.с равна 735, 5 Ватт, то удерживать в руках работающий инструмент уже проблематично. Поэтому в комплекте предусматривают струбцину-фиксатор. Как дополнительная опция может поставляться масляный насос для подачи специального масла в рабочую зону.

Есть определенные ограничения использования электрического клуппа. И дело даже не в том, что не всегда есть на площадке возможность подключения к сети. Электрический ручной плашкодержатель имеет вес от 5 кг и довольно значительные, по сравнению с механическим, габариты (тем более со струбциной). Поэтому при нарезке резьбы во время ремонта существующего трубопровода его применение просто невозможно.

Основное назначение — прокладка новых трасс и работа на объекте или использование в подготовке труб в условиях мастерской (хотя для этого уже можно применять переносные резьбонарезные станки).

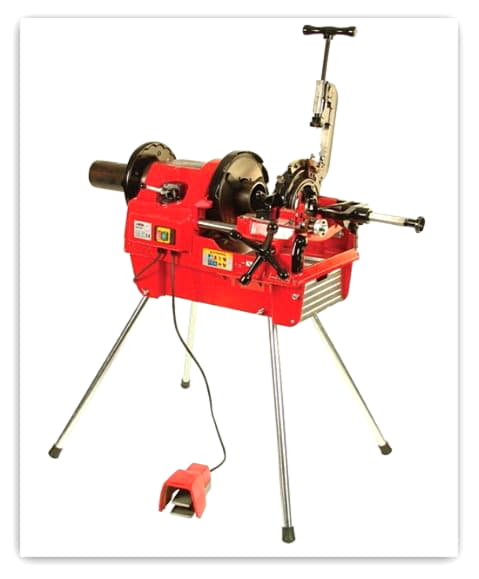

В качестве продолжения темы — есть компактные переносные станки для нарезки резьбы.

Это идеальное решение для мастерской или заготовительного участка, если приходится работать со значительными объемами. Их мощность в Ваттах не отличается от бытового пылесоса или фена (от 1.5 кВт), но ее достаточно, чтобы обеспечить высокую производительность при работе с трубой до 4 дюймов. Они уже укомплектованы труборезом, гратоснимателем, автоматической подачей масла (точнее ее циркуляцией из поддона через систему фильтров) и могут устанавливаться на верстак или на съемные ножки. Трубогиб также можно сделать своими руками.

Разновидности приборов

Классифицируются трубные плашки с оглядкой на стоимость и удобство прибора. Выделяют простой клупп ручного исполнения, электрический и ручной с трещоткой. Первый выполнен в виде привычной всем лерки, оснащённой специальным держателем. На фото можно посмотреть особенности его исполнения. Разница во внешнем виде небольшая. Здесь также предусмотрено круглое основание, которое служит направляющей со специальными зажимами, и две ручки, с помощь которых осуществляется вращение. Самый дешёвый трубный клупп не комплектуют ручками. Подразумевается использование газового ключа. К таким аналогам относятся 3 и 4 номера.

Если приобретён электрический прибор, то процесс нарезки сводится к двум действиям: зажать изделие и нажать кнопку пуска. Электропривод запускается и работа выполняется в автоматическом режиме. Специалисту не потребуются тиски.

Прекрасной альтернативой ручному и электрическому клуппу является прибор с трещоткой (тоже ручного исполнения). Отличается он от простейшего аналога тем, что в круглую рамку устанавливается особый механизм, с помощью которого мастеру не требуется перехватывать ручку при вращении. Таким образом, осуществляются возвратно-поступательные движения, словно качается вода ручным насосом. Проблема такого исполнения в том, что треск от механизма слышно далеко, поэтому, тем, кто не любят лишнего шума, лучше выбрать простой трубный клупп.

Маркировка

Маркировка, которая обычно ставится на хвостовик, помогает специалисту различать разные типы метчика и быстро находить нужный. Например, метрический вид будет маркироваться буквой M, а его размер измеряется в миллиметрах. Производители предлагают широкий ассортимент этого приспособления, поэтому в продаже можно найти метчик, позволяющий добиться практически любой резьбы.

Трубные метчики распознаются по букве G, но измеряются уже в дюймах. Есть как распространенные размеры, так и редкие. Мастер подбирает их исходя из особенности работы. Конический тип метчика обозначается первой буквой наименования – К.

Конические (дюймовые) инструменты

Это те же, что и в предыдущем случае приспособления. Только на трубе делают не цилиндрическую резьбу, а коническую. На корпусе имеется маркировка в виде буквы «К».

Все подобные изделия, как собственно и метчики, изготавливаются из трех типов стали:

• Р6М5;
• 9ХС;
• ХСС.

Эти виды стали сегодня используются чаще всего. А вот такой вид, как Р18, встречается довольно редко, но он был очень распространен во времена СССР.

Сразу нужно оговориться, что все старые изделия, которые имеют на своем корпусе знак качества СССР, по качеству лучше, чем современные.

Материал изготовления

В качестве сырья для производства плашек используются стали следующих марок:

легированная специализированная инструментальная 9XC;

легированная инструментальная XBCГФ;

быстрорежущая инструментальная P18;

вольфраммолибденовая быстрорежущая инструментальная P6M5 и Р6М5К5;

самозакаливающаяся инструментальная быстрорежущая молибденкобальтсодержащая Р6М5Ф2К8

Изготавливаться лерки могут также из твердых сплавов, утвержденных ГОСТом 3882-74. Их перечень содержится в таблице.

Твердость НRА, не меньше

Плотность, г/см 3

Предел прочности при воздействии на изгиб кгс/мм 2 , не меньше

Виды плашек

Данный инструмент классифицируется по форме корпуса и конструкции. В зависимости от формы корпуса существуют следующие виды плашек:

• трубчатые;
• квадратные;
• шестигранные;
• круглые.

Устройство плашки более всего характеризует конструкция корпуса, которая может быть:

• цельной;
• раздвижной;
• разрезной.

Кратко остановимся на наиболее популярных конструкциях. Наибольшее применение получила круглая плашка, с помощью которой можно нарезать резьбу не более второго класса точности, применяется для нарезания метрических, трубных и дюймовых резьб с крупным, обычным или мелким шагом. При ручной работе данный тип инструмента фиксируется в воротке стопорными винтами, при машинной – в специальных резьбонарезных патронах. С помощью винтов можно изменять диаметр нарезаемой резьбы.

Наружный диаметр круглой плашки зависит от диаметра резьбы и стружечных отверстий. Чем больше диаметр стружечных отверстий, тем легче осуществляется удаление стружки. Но, соответственно, необходим и больший расход материала, и более высокие размеры комплектующих – воротков, патронов и т. д.

Для получения резьбы высокого класса точности (метрической, конической, трубной) применяются цельные плашки, обладающими наибольшими показателями жесткости. Недостатком является уменьшенная износостойкость в сравнении с инструментом в других типах корпусов.

Раздвижные плашки. Состоят из двух частей, которые устанавливаются в клупп и крепятся там посредством винта и сухаря. Винтом регулируется диаметр резьбы. Как правило, продаётся клупп с набором плашек различного диаметра. Также регулируемыми являются и разрезные планки, но их недостатком является малая жесткость и, соответственно, уменьшение точности резьбы. Также данный тип плашек немного пружинит, что приводит к изменению диаметра в пределах 0,1 – 0,3 мм.

Устройство плашки, её отличие от лерки

Плашка для нарезания резьбы представляет собой гайку с осевыми отверстиями формирующими режущие кромки, а также стружечными отверстиями для отвода образуемой стружки в процессе работы. Рабочая часть представляет собой, как правило, внутренний конус с 8-10 витками, из которых 2-3 витка представляет собой заборная часть. Могут иметь цельную, раздвижную или разрезную конструкцию. Разрезные и раздвижные плашки имеют возможность изменения диаметра нарезаемой резьбы.

Материалом плашки являются легированные стали 9ХС, ХВСГВ. Широко применяются быстрорежущие стали – Р18, Р6М5К8, Р5М5 и другие, а также твердые сплавы. Марка стали, вместе с обозначением и степенью точности, указывается на корпусе плашки (за исключением стали 9ХС).

Часто возникает вопрос – что такое лерка и в чем её отличие от плашки. Ранее существовало деление — плашками назывались наборные, регулируемые инструменты для подготовки резьб большого диаметра. Лерки – это цельные пластины с отверстием и канавками, как правило, малого диаметра. Сейчас обе разновидности инструмента чаще всего называют плашками.

Все о плашках

Плашка или лерка — это приспособление, которым нарезается наружная резьба разного типа. Представлена маленькой гайкой, на которой находится кромка и стружечный отвод. Резьбовое приспособление может быть с размерами резьбового шага от восьми до десяти.

Шаг резьбы — это расстояние между соседними резьбовыми витками.

Классификация плашек

Лерки делятся на: трубчатые, квадратные, круглые и шестигранные.

Также их разделяют по структуре:

• цельная;
• раздвижная(призматическая);
• разрезанная.

Круглая лерка имеет самое широкое распространение. Ей нарезается резьба одним прохождение, а не несколькими как раздвижными. Эти плашки могут нарезать резьбу с разными шагами. А также ими можно сделать нарезку трубной и дюймовой резьбы. Рабочая часть круглых плашек не подвергается шлифовке. Наружный диаметр будет зависеть от размера стружкоотводчиков и от размера требуемой резьбы.

Типы и свойства резцов

Токарный резец по металлу состоит из державки и рабочей головки. Качество обработки деталей напрямую зависит от этих элементов. Державка имеет прямоугольное или квадратное сечение. С ее помощью резец фиксируется на токарном станке.

Рабочей головкой обрабатывают детали. Она составлена из различных режущих плоскостей и кромок. Угол затачивания головки обусловлена материалом, из которого изготовлена деталь.

Наружную и внутреннюю резьбу нарезают резьбонарезными резцами разных типов.

Самые используемые из них:

• стержневые;
• призматические;
• круглые.

Стержневые резцы состоят из стержня с рабочей головкой. Эти типы бывают разных профилей. Самые износостойкие — резцы, к которым припаяны твердосплавные рабочие грани. Они не нуждаются в частом точении, так как долго остаются острыми.

Призматические резцы применяют для обработки только внешней стороны болванки. Их преимущество перед стержневыми – способность обрабатывать большие поверхности. Но их следует чаще подвергать перетачиванию.

Круглые резцы используют в процессе нарезания резьбы внутренней и наружной. Эти инструменты очень удобны в работе, область использования их достаточно широка. Круглые резцы допускают многоразовое перетачивание.

По конструктивным отличиям металлорежущие инструменты делятся на несколько типов:

• прямые;
• изогнутые;
• отогнутые;
• оттянутые.

Вершина любого резьбового инструмента — скругленная головка или фаска. Профиль резьбы формируется резцом должной конфигурации. Режущими инструментами гнутой формы нарезают резьбовую нить на поверхности болванки.

Прямые резцы здесь используются редко. Резьбу внутри детали совершают изогнутыми резцами, иногда прямыми, закрепленными в специальном держателе.

Резцы разделяются по категориям:

• изготовленные из быстрорежущей легированной стали;
• с напаянными на рабочий элемент твердосплавными пластинами;
• режущие приспособления со сменными многогранными пластинами, закрепленными на головке.

По направлению следования винтовой нарезки, инструменты дифференцируют на правые и левые. При работе первыми подача идет слева направо, вторыми — подача идет влево. Правые используют чаще.

Режем резьбу плашкой
