Труба водогазопроводная пользуется широкой популярностью при прокладке различных коммуникаций в сфере жилищно-коммунального хозяйства. Где преимущественно применяются трубы ВГП? Какими отличительными качествами характеризуются? Какой сортамент выпускается производителями? Ответы далее.
Трубы ВПГ
Актуальность использования труб данной категории
Высокая популярность, которой пользуются трубы ВГП, изготавливаемые из стальных сплавов, объясняется очень просто. Насколько бы исключительными характеристиками ни обладали популярные сегодня трубы из полимерных материалов, их применение во многих случаях просто не представляется возможным. К таким случаям, в частности, относится монтаж трубопровода на открытом воздухе, где на него будет воздействовать масса негативных факторов.
Объясняет востребованность таких изделий и тот факт, что согласно общепринятым требованиям, трубопроводы для транспортировки газа и его подвода потребителям могут быть изготовлены только из стальных труб. Именно поэтому трубы ВГП являются просто незаменимым материалом в любом газовом хозяйстве.
Подводка газа к частному дому – типичный пример использования труб ВГП
Это интересно: Как крепить анкерный болт: видео, фото, нюансы, советы
Особенности труб ВГП
В данном случае тотальное завоевание трубами ВГП всех отраслей строительства можно легко объяснить. Дело в том, что на многих участках (как пример – открытая трасса), как бы того не хотелось, монтаж труб из любых других материалов попросту невозможен.
Даже трубы из полиэтилена и очень популярного сейчас металлопластика годятся далеко не для всех случаев.
Технические Условия устанавливают жесткие требования, согласно которым трубопровод для газовых нужд никогда не будет осуществляться посредством труб из пластика, не важно, насколько хорошие эксплуатационные свойства они при этом имеют.
Поэтому можно быть уверенным в том, что еще очень долгое время в газовом хозяйстве незаменимым материалом для изготовления труб будет именно сталь.
Прокладка газопровода с применением ВГП труб
Стальные ВГП трубы: технология изготовления
Материал, из которого производится труба стальная ВГП – углеродистая сталь.
Технология производства состоит в следующем:
- При их производстве подготавливают специальные металлические заготовки (их еще называют штрипсами) и производят их формовку.
- После этого электрической сваркой делают шов, после чего трубу ВГП можно считать готовой.
Основной документ, который регламентирует нормативное качество изготовленных изделий ВГП труб – ГОСТ 3262-75.
Исследование шва рентгенографическими методами – обязательная процедура при контроле качества труб, так как именно место сварки шва является точкой повышенного риска в ВГП трубе. Наличие сварного шва, тем не менее, нельзя отнести к недостаткам изделия.
Совет!
На срок службы такой трубы из стали ГОСТ 3262-75 во многом влияют условия ее эксплуатирования.
Сохранность в процессе эксплуатации зависит от того, какое вещество перемещается в трубе, газ или вода, их активности в химическом плане, воздействия факторов извне.
ВГП трубу изготавливают из стальных холодно и горячекатаных листов
Системы измерений
Таблица показывает размер труб разного типа. Показаны данные в миллиметрах и дюймах.
Стальные трубы не сдают позиций и до сих пор являются основным материалом для прокладки газовых и водных магистралей.
В работе используют диаметры труб, обозначенные в дюймах. При таком подходе не возникает трудностей во время монтажа трубопровода.
А что вы знаете про размеры сантехнических люков для ванной и туалета? Какие устанавливаются на стене и какие на полу под плиткой, написано в полезной статье.
Схема отопления с твердотопливным котлом и теплоаккумулятором опубликована здесь.
Но при замене или прокладке комбинированной системы, возникают ситуации, которые требуют сопряжения размеров изделий из разных материалов, например, с полипропиленовыми трубами, армированных стекловолокном (с ГОСТом ознакомьтесь здесь).
В таких случаях на помощь проектировщикам приходят таблицы размеров труб из стали.
Стандарт показывает точный метрический размер изделий из стали и соответствие полимерным трубам.
Стандартный ряд диаметров, который используется в большинстве стран (мм): 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110, 125, 200 и так далее.
Так же при проектировании используются размеры в дюймах. При переводе учитывают, что один дюйм — 2,54 сантиметра.
Изделия больших размеров используют при прокладке канализационных магистралей (глубина закладки трубы в частном доме указана на этой странице).
Марки стали и допуски
Выше была приведена классификация, которая достаточно неполная. Ее можно продолжать практически бесконечно. Такой огромный сортамент обусловлен большим количеством сфер применения стальных труб.
Среди прочих классификаций различают и еще одну – по диаметру. Естественно, что для разных целей используют более тонкие или более толстые трубы. Сегодня промышленность выпускает стальные изделия с диаметром от 17 до 114 мм. При этом нормальной погрешностью считаются следующие показатели:
- Для изделий с диаметрами от 17 мм до 48 нормальной погрешностью (допуском) можно считать 0,4-0,5 мм;
- Для материалов же с диаметрами от 60 до 114 мм нормальной погрешностью считается величина в 0,8-1% от диаметра.
По стенке данный показатель равен 15%.
Водогазопроводные трубы различного диаметра
Надо сказать и то, что эти допуски характерны только для стали следующих марок:
- 0,8пс и 0,8кп;
- 10;
- 15, 15пс, 15кп;
- 20, 20пс, 20кп;
- Ст1пс;
- Ст2пс;
- Ст3пс и Ст3кп.
Размеры
Водогазопроводные трубы производятся в соответствии с ГОСТом, который предъявляет четкие требования к их размерам и базовым характеристикам:
- толщина стенок должна составлять 2,5-4,5 мм, допустимое отклонение минимально и лишь с тем условием, что оно не снижает надежности продукции и качества изделий;
- условно принятый ДУ стальных ВГП-труб составляет 6-150 мм, при этом с длиной более 20 мм допускается отличие от установленного норматива на 2 мм, если длина меньше – то отклонение не должно превышать 2 мм;
- наружный диаметр водогазопроводной трубы может составлять от 10 до 165 м, общее количество типоразмеров равно 14, и базовая классификация изделий ведется именно по данному основанию;
- длина труб варьируется в диапазоне от 4 до 12 метров, при этом на каждый погонный метр допускается двухмиллиметровое искривление трубы;

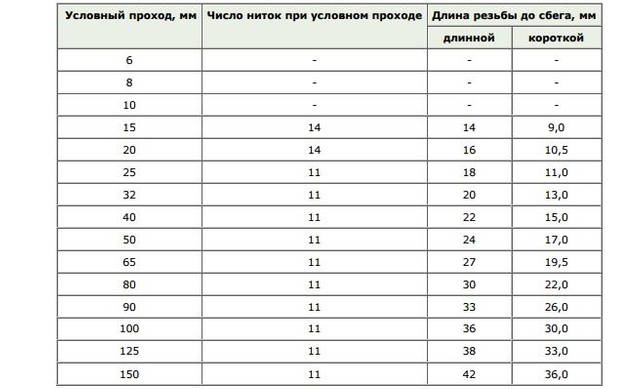

- резьба труб должна наноситься с выровненным торцом цилиндрической либо накатанной формы.
Это интересно: Маркировка нержавеющей стали: тонкости обозначения нержавейки
ДИАМЕТР СТАЛЬНЫХ ТРУБ
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллиметрах, но для трубы ВГП часто обозначают в дюймах («).
Некоторые технические требования
Все стальные водогазопроводные материалы изготавливаются по техническим стандартам и имеют гост 3262-75, как уже было отмечено ранее. Производство осуществляется из видов сталей (гост 380 и гост 1050) без нормирования химического состава и всех механических качеств.
В случае необходимости на заводе-изготовителе на концах труб могут быть сняты фаски под углом в 40 градусов. При такой работе оставляется торцевое кольцо, ширина которого лежит в диапазоне от 1 до 3 мм.
Надо сказать, что фаски снимаются с изделий, толщина стенок которых больше 5 мм.
Кроме того, по требованию заказчика на оба торца может быть нанесена резьба. Условием является условный проход, который не должен быть меньше 1 см.
Кроме всего прочего, отдельные водогазопроводные элементы могут быть укомплектованы муфтами (гост 8944,8954,8965 или 8966). При этом каждая водогазопроводная стальная труба должна быть укомплектована одной муфтой.
На поверхности изделий не допускается наличие трещин, вздутий и закатов. На торцах не должно быть расслоений, сколов и задиров.
Допускается наличие следующих дефектов:
- Риски;
- Отдельные вмятины;
- Следы зачистки;
- Слой окалины, который не препятствует осмотру;
- Некоторые дефекты производства, но только в том случае, если они не снижают толщину стенки к минимальному значению в отдельных местах.
Ниже представлена таблица соответствия некоторых параметров водогазопроводных изделий.
Типы и размеры стальных водогазопроводных труб в соответствии с ГОСТом 3262-75
Сортамент представлен в широком диапазоне, позволяющим выбрать оптимальный вариант для конкретной задачи.
- Легкие (тонкостенные) трубы допустимы к применению в системах транспортировки газа низкого давления. Это связано с отсутствием агрессивных сред, провоцирующих коррозионное разрушение внутренних стенок.
- Трубы со средней толщиной стенок – прекрасный вариант для холодного водоснабжения. Предпочтительно приобретать оцинкованные изделия, обеспечивающие более длительный срок службы и лучшее качество воды.
- Усиленные – предназначены для условий, предусматривающих сильное воздействие агрессивных сред. Это трубы для передачи горячей воды и жидкости в отопительной системе.
Продукция выпускается «черной» (без защитного цинкового слоя) и оцинкованной, с резьбой (накатанной или нарезанной) или без нее. Для оцинкованных труб оптимальным является соединение с помощью резьбовых фитингов, поскольку сварка сопровождается выгоранием цинкового слоя, что вредит здоровью человека и ослабляет трубы. «Черные» трубы чаще всего сваривают, что позволяет получать долговечный, герметичный стык. Но при самостоятельном проведении монтажных работ или прокладке трубопровода в углах, близко к стене предпочитают использовать резьбовые соединения.
По требованию потребителя предприятие-изготовитель водогазопроводных труб может предоставить следующие услуги:
- на трубах диаметром не менее 5 мм, предназначенных для сварки, снять фаски под углом 35-40° к торцу;
- на обычных и усиленных трубах с Dу не менее 10 с двух сторон нарезать резьбу;
- укомплектовать муфтами (по одной на трубу).
Таблица соответствия
| Наруж.диаметр, мм | Усл.проход, см | Толщина стенок,мм | ||
| обычные | легкие | усиленные | ||
| 17 | 1 | 2.2 | 2 | — |
| 21.3 | 1.5 | — | 2.35 | — |
| 21.3 | 1.5 | — | 2.5 | — |
| 26.8 | 2 | — | 2.35 | — |
| 26.8 | 2 | 2.8 | 2.5 | — |
| 33.5 | 2.5 | — | 2.8 | — |
| 42.3 | 3.2 | 3.2 | 2.8 | — |
| 48 | 4 | — | 3 | — |
| 60 | 5 | 3.5 | 3 | — |
| 75.5 | 6.5 | 4 | 3.2 | 4.5 |
| 88.5 | 8 | 4 | 3.5 | 4.5 |
| 101.3 | 9 | 4 | 3.5 | 4.5 |
| 114 | 10 | 4.5 | 4 | 5 |
Гост 3262-75
Трубы стальные водогазопроводные по ГОСТу 3262-75 (сортамент)
По длине трубы должны поставляться:
а) немерной длины от 4 до 12м. Допускается в партии до 5% труб длиной от 1,5 до 4м. С согласия потребителя количество укороченных труб может быть увеличено; p>б) мерной или кратной мерной длины от 4 до 8м (по заказу потребителя) и от 8 до 12м (по соглашению между изготовителем и потребителем) с припуском на каждый рез по 5мм и предельным отклонением на всю длину плюс 10мм.
Метрологические параметры труб по Гост 3262-75
| номинальный размер | условный проход | наружный диаметр | Толщины стенки труб в мм | Теоретическая масса 1м труб без муфты, кг | ||||
| легких | обыкновенных | усиленных | ||||||
| дюйм | д/у | мм | мм | мм | мм | легких | обычных | усиленных |
| 1/8 | 6 | 10,2 | 1,8 | 2 | 2,5 | 0,37 | 0,4 | 0,47 |
| 1/4 | 8 | 13,5 | 2 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
| 3/8 | 10 | 17 | 2 | 2,2 | 2,8 | 0,74 | 0,8 | 0,98 |
| 1/2 | 15 | 21,3 | 2,5 | 2,8 | 3,2 | 1,16 | 1,28 | 1,43 |
| 3/4 | 20 | 26,8 | 2,5 | 2,8 | 3,2 | 1,5 | 1,66 | 1,86 |
| 1 | 25 | 33,5 | 2,8 | 3,2 | 4 | 2,12 | 2,39 | 2,91 |
| 1 1/4 | 32 | 42,3 | 2,8 | 3,2 | 4 | 2,73 | 3,09 | 3,78 |
| 1 1/2 | 40 | 48 | 3 | 3,5 | 4 | 3,33 | 3,84 | 4,34 |
| 2 | 50 | 60 | 3 | 3,5 | 4,5 | 4,22 | 4,38 | 6,16 |
| 2,5 | 65 | 75,5 | 3,2 | 4 | 4,5 | 5,71 | 7,05 | 7,88 |
| 3 | 80 | 88,5 | 3,5 | 4 | 4,5 | 7,34 | 8,34 | 9,32 |
| 3,5 | 90 | 101,3 | 3,5 | 4 | 4,5 | 8,44 | 9,6 | 10,74 |
| 4 | 100 | 114 | 4 | 4,5 | 5 | 10,85 | 12,15 | 13,44 |
| 5 | 125 | 140 | 4 | 4,5 | 5,5 | 13,42 | 15,04 | 18,24 |
| 6 | 150 | 165 | 4 | 4,5 | 5,5 | 15,88 | 17,81 | 21,63 |
Предельные отклонения для труб по Гост 3262-75
| Размеры труб | Предельные отклонения для труб точности изготовления | |
| обычной | повышенной | |
| Наружный диаметр с условным проходом: до 40мм включительно | +0,4мм; -0,5мм; | +0,4мм; -0,4мм |
| свыше 40мм | +0,8%; -0,1% | +0,8% -0,8% |
| толщина стенки | -15% | -10% |
- Трубы изготавливаются из сталей по ГОСТам 380-94 и 1050-87 .
- На поверхности труб допускаются незначительные дефекты, если они не выводят толщину стенки и наружный диаметр за предельные отклонения.
- Допускается грат на внутренней поверхности шва труб.
По заказу потребителя для труб с условным проходом 20мм и более грат должен быть срезан или сплющен. В этих случаях допускаемая высота грата или его следов не должна превышать0,5мм.
На трубах, изготовленных методом печной сварки, в зоне шва допускается пологое утолщение не более 0,5 мм.
Концы труб должны быть обрезаны под прямым углом. Допускается величина скоса углом. Допускается величина скоса торца не более 2 градусов. Заусенцы не должны превышать 0,5 мм. Допускается закругление кромок.
Маркировка, упаковка, транспортирование и хранение — по ГОСТу 10692-73.
Трубы должны быть увязаны в пакеты. Масса пакета должна быть не более 10т.
По заказу потребителя масса пакета должна быть не более 5 т. p> При увязке в пакеты допускается не производить маркировку каждой трубы диаметром 60 и 80мм.
Каждый пакет должен иметь бирку с указанием следующих данных:
- а) наименование организации, в систему которой входит предприятие-изготовитель;
- б) товарного знака или наименования предприятия-изготовителя;
- в) условного обозначения трубы;
- г) марки стали;
- д) номера пакета;
- е) массы пакета.
Механические свойства
| Марка стали | Временное сопротивление, Н/мм2 (min) | Предел текучести, Н/мм2 (min) | Относительное удлинение, % (min) |
| наружный диаметр от 12 до 19 мм вкл. | |||
| 08пс, 08кп | 372 | 176 | для ст. до 0,06 от н.д. — 6; свыше 0,06 от н.д. — 15 |
| Ст1пс, Ст1кп | 372 | 176 | — // — |
| 08, Ст1сп | 372 | 186 | — // — |
| 10кп, Ст2кп | 372 | 176 | — // — |
| 10пс, Ст2пс | 372 | 186 | — // — |
| 10, Ст2сп | 372 | 196 | — // — |
| 15кп | 441 | 186 | для ст. до 0,06 от н.д. — 5; свыше 0,06 от н.д. — 14 |
| 15пс, 20кп | 441 | 196 | — // — |
| 15, 20пс | 441 | 206 | — // — |
| 20 | 441 | 216 | — // — |
| Ст3кп | 441 | 196 | для ст. до 0,06 от н.д. — 5; свыше 0,06 от н.д. — 13 |
| Ст3пс | 441 | 206 | — // — |
| Ст3сп | 441 | 216 | — // — |
| наружный диаметр от 19 до 60 мм вкл. | |||
| 08пс, 08кп | 314 | 176 | для ст. до 0,06 от н.д. — 6; свыше 0,06 от н.д. — 15 |
| Ст1пс, Ст1кп | 314 | 176 | — // — |
| 08, Ст1сп | 314 | 186 | — // — |
| 10кп, Ст2кп | 333 | 176 | — // — |
| 10пс, Ст2пс | 333 | 186 | — // — |
| 10, Ст2сп | 333 | 196 | — // — |
| 15кп | 372 | 186 | для ст. до 0,06 от н.д. — 5; свыше 0,06 от н.д. — 14 |
| 15пс, 20кп | 372 | 196 | — // — |
| 15, 20пс | 372 | 206 | — // — |
| 20 | 372 | 216 | — // — |
| Ст3кп | 392 | 196 | для ст. до 0,06 от н.д. — 5; свыше 0,06 от н.д. — 13 |
| Ст3пс | 392 | 206 | — // — |
| Ст3сп | 392 | 216 | — // — |
| наружный диаметр свыше 60 мм | |||
| 08пс, 08кп | 264 | 176 | 23 |
| Ст1пс, Ст1кп | 294 | 176 | 23 |
| 08, Ст1сп | 294 | 186 | 23 |
| 10кп, Ст2кп | 314 | 176 | 23 |
| 10пс, Ст2пс | 314 | 186 | 23 |
| 10, Ст2сп | 314 | 196 | 23 |
| 15кп | 353 | 186 | 21 |
| 15пс, 20кп | 353 | 196 | 21 |
| 15, 20пс | 353 | 206 | 21 |
| 20 | 353 | 216 | 21 |
| Ст3кп | 372 | 196 | 20 |
| Ст3пс | 372 | 206 | 20 |
| Ст3сп | 372 | 216 | 20 |
Химический состав (%, максимум)
| марка стали | C | Si | Mn | Cr | Ni | Mo | S | P | Cu | N |
| 08пс | 0,05-0,11 | 0,05-0,17 | 0,35-0,65 | 0,10 | — | 0,04 | 0,035 | — | — | 0,006 |
| 08кп | 0,05-0,12 | 0,03 | 0,25-0,50 | 0,10 | — | 0,04 | 0,035 | — | — | 0,006 |
| 10 | 0,07-0,14 | 0,17-0,37 | 0,35-0,65 | 0,15 | 0,3 | — | — | — | — | — |
| 15 | 0,12-0,19 | 0,17-0,37 | 0,35-0,65 | 0,25 | — | — | 0,04 | 0,035 | — | — |
| 15пс | 0,12-0,19 | 0,05-0,17 | 0,35-0,65 | 0,25 | — | — | 0,04 | 0,035 | — | 0,006 |
| 15кп | 0,12-0,19 | 0,07 | 0,25-0,50 | 0,25 | — | — | 0,04 | 0,035 | — | 0,006 |
| 20 | 0,17-0,24 | 0,17-0,37 | 0,35-0,65 | 0,25 | 0,25 | — | 0,03 | 0,025 | 0,3 | — |
| 20кп | 0,17-0,24 | 0,07 | 0,25-0,50 | 0,25 | — | — | 0,04 | 0,035 | — | — |
| 20пс | 0,17-0,24 | 0,05-0,17 | 0,35-0,65 | 0,25 | — | — | 0,04 | 0,035 | — | — |
| Ст3сп | 0,14-0,22 | 0,15-0,30 | 0,40-0,65 | 0,30 | — | — | 0,05 | 0,04 | — | 0,01 |
| Ст3пс | 0,14-0,22 | 0,05-0,15 | 0,40-0,65 | 0,30 | — | — | 0,05 | 0,04 | — | 0,01 |
| Ст3кп | 0,14-0,22 | 0,05 | 0,30-0,60 | 0,30 | — | — | 0,05 | 0,04 | — | 0,01 |
Источник: https://www.trubnik.by/gosts/g3262-75.php
На что обратить внимание при выборе труб
Для конечного потребителя, которому такие стальные трубы необходимы для решения конкретных задач, интерес представляют определенные эксплуатационные характеристики этих изделий, позволяющие выбрать их оптимальным образом.
Чтобы правильно сделать выбор таких труб и использовать их в соответствии с основным назначением, важно разбираться в классификации изделий. Критерии, по которым выполняется такая классификация, оговариваются положениями ГОСТ 3262-75.
Важными критериями сортировки труб категории ВГП являются материал и метод их изготовления, а также способ их обработки. Так, в зависимости от этих параметров, различают трубы:
- изготовленные из черного металла, поверхность которого ничем не защищена;
- трубы, поверхность которых оцинкована.
Трубные изделия, на внутреннюю и наружную поверхность которых нанесен тонкий слой цинка, даже внешне отличаются от обычных, в чем можно убедиться, сравнив их фото. Такая поверхностная обработка трубных изделий необходима для того, чтобы надежно защитить их от агрессивного воздействия внешней среды. Покрытые тонким слоем цинка трубы благодаря химическим свойствам данного металла отлично противостоят коррозии и могут успешно эксплуатироваться даже в самых сложных условиях на протяжении длительного периода времени.
Важными параметрами таких труб, вне зависимости от того, оцинкованные они или нет, являются их геометрические размеры: условный проход, который обозначается аббревиатурой ДУ, а также толщина их стенки.
Все геометрические параметры труб категории ВГП, включая их диаметр, должны соответствовать требованиям, оговоренным в ГОСТ. Все геометрические размеры труб, которые выпускает современная промышленность, можно подобрать по соответствующим таблицам.
С производственного конвейера водогазопроводные трубные изделия могут выпускаться в двух модификациях:
- без резьбы;
- с уже готовой резьбой на обоих концах, которая наносится методом накатки или нарезки.
Расшифровка цифр, имеющихся в обозначении, позволяет узнать точный диаметр изделия. Так, изделия, у которых их ДУ обозначено цифрой 50 (труба ВГП ДУ50) имеют диаметр, равный двум дюймам. А у труб категории ВГП, в обозначении которых присутствует ДУ25, диаметр равен одному дюйму. Соответственно, в маркировке водогазопроводных труб проставлен их диаметр в миллиметрах, а перевести его в дюймы не составит особого труда.
РАЗМЕРЫ ЭЛЕКТРОСВАРНЫХ ТРУБ ПО ГОСТ 10704-91
Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.
Сфера применения
Первоочередное предназначение ВГП труб – транспортировка к конечному потребителю воды (как горячей, так и холодной) и бытового газа. При монтаже сети из водогазопроводных стальных труб для соединения применяются либо сварочные работы, либо переходники, снабженные резьбой, прочие дополнительные детали и сегменты. Чаще всего эти изделия присутствуют в бытовых коммуникациях. Огромный процент современных и построенных в былые годы частных домостроений и высоток для получения потребителями газа, тепла и воды оснащены стальными трубами ВГП.
Помимо прямого назначения, трубы широко используются для сооружения металлоконструкций различных типов и размеров: стеллажей и тумб, строительных лесов, заборов и малых архитектурных форм. Но это уже – отдельная сфера их применения, в которую не будем сильно углубляться.
Для газопровода
Дополнительные параметры
Для удобства тех, кто собирается приобретать водогазопроводные трубы и использовать их для реализации определенных целей, длина таких изделий также нормируется и может соответствовать одной из следующих категорий:
- интервал 4–12 метров — мерная длина;
- длина труб, кратная их мерной величине;
- немерная длина, которая, тем не менее, должна находиться в пределах мерной величины.
Потребителям подобной продукции следует иметь в виду, что цена на нее устанавливается не за единицу длины трубы, а за единицу ее веса. При этом также важно учитывать и то, что масса оцинкованных труб на 3% выше, чем вес изделий, изготовленных из незащищенной стали.
Стали, из которых производят оцинкованные и неоцинкованные трубные изделия повышенной точности, должны соответствовать требованиям ГОСТ 1050, при этом химический состав и механические характеристики материала изготовления не подлежат нормированию. Сварные швы, при помощи которых водогазопроводные трубные изделия соединяют после их формовки, должны быть усиленного типа.
Механические свойства проката, используемого для производства труб
Сортамент водогазопроводных трубных изделий из черной стали предполагает их выпуск с несколькими вариантами толщины стенки. В зависимости от данного параметра, такие изделия бывают:
- легкого класса;
- обыкновенной категории;
- усиленного типа.
Толщина стенки таких изделий, которую в соответствии с сортаментом можно подобрать по таблице, нормируется требованиями ГОСТ 3262-75. На основе данного нормативного документа и формируется сортамент трубных изделий; также в нем оговаривается ряд других параметров, которым такие изделия должны соответствовать: условный проход, наружный диаметр, теоретическая масса одного погонного метра.
Размеры труб легкой серии, предназначенных для накатки резьбы
Трубы различного класса предназначены для эксплуатации под различными рабочими давлениями. Так, трубы, соответствующие легкой категории, можно эксплуатировать при давлении, не превышающем величины 25 кгс/см2, а изделия усиленного типа — 32 кгс/см2.
По желанию заказчика партии водогазопроводных труб, на их концы может быть нанесена длинная или короткая резьба. Трубные изделия оцинкованного типа могут поставляться заказчикам не только с выполненной резьбой, но и оснащенные муфтами для их монтажа.
Требования к резьбе
Труба ВГП черная гост 3262-75
Прайс-лист на черные ВГП трубы
Труба водогазопроводная
, также называемая
труба ВГП черная
, является передовым сырьём используемым как при строительстве в жилищно–коммунальной сфере, так и в тяжелых промышленных зонах. Процесс подвода систем коммуникаций к жилым комплексам мегаполиса и прокладки теплотрасс в котеджные посёлки, на сегодняшний день не обходиться без применения
черных ВГП труб
.
Водогазоразводка и отопление для различных типов помещений, автопром и машиностроение в целом, авиастроение и сельско–хозяйственные направления, дополняют собой широкий спектр применения труб ВГП
. На практике, для водоотведения совместно с
водогазопроводными трубами
используют специальные комплектующие: заглушки, отводы, переходники, тройники и т.д.
Ещё одной отличительной чертой, как от трубы ВГП гост 3262-75, так и простых электросварных, является коррозийная стойкость, значительно увеличивающего эксплуатационный период.
По длине труба водогазопроводная гост 3262-75
различается от 4 до 12 м:– трубы вгп немерной длины;– трубы вгп мерной длины;– трубы вгп кратно мерной длины.
Масса одного метра трубы рассчитывается исходя из плотности стали, равной 7,85 гр/см. Важным фактором влияющим на механические характеристики труб, является процесс оцинкования. Оцинкованные трубы имеют удельный вес превышающий вес обычной водогазопроводной трубы
на 3%, но тем самым приобретают эффективную антикоррозийную устойчивость.
Вся продукция проходит качественную проверку на ультразвуковое испытание, что обеспечивает точное соответствие стандартам. На торцах труб не допускаются расслоения, но разрешены рябизна, отдельные вмятины, следы зачистки, если они не выводят толщину трубы за минимальные размеры. Края труб должны быть обрезаны под прямым углом, с допустимым отклонением в 2 градуса.
Труба водогазопроводная гост 3262-75
принимается партиями, где конечный продукт должен иметь одну длину, один размер и одну марку стали. В зависимости от завода изготовителя труба водогазопроводная выпускается установленной длиной: 5,9м; 6м; 7,9м; 10м; 10,4м. В основном прокат
вгп труб
осуществляется из следующих марок стали: 1пс, 2пс, 3пс и т.д.
Распространенные размеры и обозначения водогазопроводных труб:– труба ВГП 15
–
труба ВГП 20
–
труба ВГП 32
–
труба ВГП 40
–
труба ВГП 50
Прайс-лист на черные ВГП трубы
Трубы оцинкованные вгп изготавливают:– труба оцинкованная водогазопроводная от 4 до 11м — немерной длины;– труба оцинкованная водогазопроводная 6м, 5,9м, 10м, 10,4м — мерной длины.
Трубы оцинкованные вгп
эффективно используется при сооружении коммуникационных водопроводных систем, при строительстве в частном секторе нашли своё применение как надежный конструкционный элемент.
Труба оцинкованная гост 3262-75
активно используются в жилищно – коммунальной сфере, в среде подверженной агрессивным коррозийным условиям. От простых черных вгп труб, отличаются зачастую только оцинкованным покрытием.
Холодостойкость, отличная свариваемость шва, надежность цинкового покрытия, как всей трубы, так и шва, увеличенный срок службы, всё это — труба водогазопроводная оцинкованная
.
Покрытие и химико–физические свойства, приобретенные в процессе обработки поверхности труб цинком, значительно снижают скорость коррозии, тем самым делая оцинкованные ВГП трубы
более привлекательными для целевых клиентских аудиторий.
Труба оцинкованная гост 3262-75
, размер которой определяется по условному проходу
ДУ. Наиболее ходовые размеры водогазопроводных оцинкованных труб
: ду 15, ду 20, ду 25, ду 32, ду 40, ду 50. Помимо этого, трубы стальные оцинкованные вгп различается по наличию резьбы. Резьба бывает нарезного и накатанного цилиндрического типа.
предлагает Вам широкий ассортимент продукции: труба оцинкованная водороводная и труба электросварная оцинкованная. Наши менеджеры гарантированно и в короткие сроки организуют доставку продукции до конечного объекта.
Отдел продаж
Источник: https://kpmtrade.ru/truba_vgp_chernaya.html
Преимущества и недостатки
Водогазопроводная труба отличается высокой прочностью и хорошей износостойкостью.
Показатели жесткости таких изделий приравниваются к качественным характеристикам бруса из цельного металла с аналогичными параметрами диаметра.
Применение ВГП-труб востребовано при обустройстве не только магистральных линий, но и бытовых трубопроводов, например, при замене полипропиленовых труб для водоснабжения, армированных стекловолокном (про характеристики написано здесь), где в качестве рабочей среды используются газ или вода.
Основные преимущества водогазопроводных трубопроводов представлены:
- низким показателем коэффициента линейного расширения, что предотвращает деформацию конструкции под воздействием высокотемпературных режимов и в результате промерзания рабочей среды;
- высокой прочностью по сравнению с полипропиленом и другими материалами, а также возможностью применения при создании конструкций напорного типа;
- хорошей теплопроводностью, положительно влияющей на продолжительное сохранение температурных показателей транспортируемой рабочей среды (отзывы про счетчик горячей воды с термодатчиком прочитайте на этой странице);
- герметичностью, позволяющей доставлять газообразные и летучие вещества, а также кислоты и другие химически активные компоненты.
Важно помнить, что высокие показатели теплопроводности могут спровоцировать охлаждение транспортируемой рабочей среды, поэтому оптимальным считается использование ВГП-трубопроводов с дополнительным применением теплоизоляционных материалов.
А что вам известно про устройство и ремонт шарового крана для воды? Прочитайте в полезной статье инструкцию, как разобрать и восстановить герметичность запорной арматуры для водопровода внутри зданий.
Видео, как сделать теплоаккумулятор для котлов отопления своими руками, посмотрите на этой странице.
