Виды, характеристики и применение кладочной сетки для кирпича

Сетка кладочная изготавливается путем сваривания отрезков проволок диаметром 3-5 мм, расположенных перпендикулярно друг другу. Она является конструкционным материалом, необходимым для упрочнения кирпичной кладки и изделий из бетона.

Кроме того, кладочная сетка применяется при:

• строительстве оград;
• сооружении клеток;
• разделении строительных сыпучих материалов;
• укреплении арочных конструкций;
• укладке керамической плитки.

Существует несколько видов кладочных сеток, отличающихся по способу изготовления и предназначению.

Кладочная сетка для газобетона

Для снижения влияния растягивающих нагрузок в конструкциях зданий и сооружений из газобетонных блоков необходимо использовать кладочную сетку при возведении стен. Механической прочности газобетона недостаточно и есть вероятность появления трещин при отсутствии сетки. При этом необходимо учитывать вид кладки и размер блоков.

Условия применения кладочной сетки следующие.

1. При возведении стены из блоков формата 625×400×250 мм 1-й категории, обладающих прочностью В3,5 армирование необязательно.



2. В случае строительства из двух по 200 мм блоков кладочная арматурная сетка необходима. Ее укладывают через каждые 4 ряда в клей или раствор.
3. Сетку используют, если стену строят из крупноформатных блоков с одновременной облицовкой кирпичом.
4. Обязательно армируют кладку на растворе из блоков 3-й категории с прочностью В2,0. Сетку в этом случае укладывают через каждые три ряда.
5. Армируется кладка первого этажа многоэтажных зданий.

Различают следующие виды кладочной сетки для газобетонных блоков:

• стальная кладочная сетка, размеры ячеек которой 50×50 (диаметр проволоки 3 и 4 мм);
• сетка кладочная стеклопластиковая и композитная: для ее изготовления используются базальтопластиковые и стеклопластиковые стержни, уложенные перпендикулярно друг другу и соединенные хомутами из проволоки (может применяться также и клей).

Правила армирования кирпичной кладки в соответствии со СНиП (СП)

Кирпич — самый востребованный материал для возведения сооружений любого назначения. Кирпичная кладка считается прочной и долговечной, отвечает эстетическим нормам. Единственный серьёзный недостаток кладки из кирпича: возможное растрескивание в период эксплуатации. Причины образования трещин обычно связаны с недостаточной прочностью фундамента, ошибками в проектировании здания.

Для предотвращения появления трещин применяется метод армирования кладки. Эта несложная процедура заключается в укладке между рядами кирпича арматурных прутов или сварных металлических сеток. Но не всегда армирование целесообразно, иногда этот метод даже способен навредить кирпичной кладке.

Полимерная кладочная сетка

Базальтовая сетка кладочная или пропиленовая используется для армирования кладки. Сырьем для ее изготовления служит непрерывное базальтовое волокно. С ее помощью устанавливается надежная связь между рядами блоков. Сетка задерживает раствор, не давая заполнить пустоты, что важно для теплоизоляции. Также армирующая сетка используется при:

• устройстве стяжки пола;
• нанесении толстого слоя штукатурки;
• армировании межэтажных перекрытий;
• армировании дорожных покрытий.

Полимерная кладочная сетка обладает рядом преимуществ, отличающих ее от аналогичных материалов.

1. Полимеры устойчивы к воздействию щелочной среды цементного раствора и не подвержены коррозии, благодаря чему срок службы такой сетки будет более продолжительным.
2. От разрушения под воздействием солнечной радиации полимерная сетка предохранена элементами строительной конструкции.
3. Полимерную сетку легче подогнать к месту укладки: ее можно разрезать ножницами по металлу, не прикладывая особых усилий.
4. Стоимость ее ниже, чем у сеток из металла.
5. С ее помощью кладка становится более прочной, что позволяет экономить раствор.
6. Обладает меньшим весом, чем металлическая сетка.
7. Является хорошим теплоизолятором, не проводит электричество.
8. Эластична, выдерживает значительные нагрузки при изгибе.
9. Хорошо сочетается с пено- и газосиликатными блоками, кирпичом, камнем, блоками из ячеистого бетона.

Важно: в связи с ее меньшей механической прочностью, полимерная сетка используется исключительно при возведении малонагруженных перегородок. В несущих стенах должна быть уложена сетка из стальной проволоки.

Наилучшими показателями прочности отличается сетка с ячейками 25×25 мм. Для того чтобы обеспечить лучшую адгезию, применяют пропитку полимером (акрилатом).

Виды и характеристики образцов

На торговых площадках для армирования можно найти различные виды ячеистых полотен. Рассмотрим, какую сетку использовать для кладки кирпича или блоков. Три основных группы материалов представлены следующими решениями:

• Металлическая.

• Базальтовая.

• Стеклопластиковая. Это альтернативное относительно бюджетное решение для возведения конструкций с малой эксплуатационной нагрузкой. В продажу поступает в виде рулонов с различной шириной (как правило, 500, 1000 и 2000 мм). То есть можно найти готовые полоски, которые не придется раскраивать. Пластиковое полотно производится с упрочняющим полимерным покрытием, имеет монолитную структуру.

Смотрите также: Каталог строительных компаний, у которых налажено собственное производство материалов и комплектующих для возведения домов

Вес кладочной сетки

Сетка кладочная изготавливается из различных материалов, бывает из разной толщины прутьев. Различие может быть в параметрах ячейки, в наличии или отсутствии покрытия. Все эти факторы оказывают влияние на ее вес. Рассчитать его можно с помощью специальной программы LotServisCalc 3.3 (калькулятор веса), но существует методика расчета вручную. Для этого совершаем следующие действия.

1. Знаем, что масса равна произведению объема и плотности, то есть: m = V × p. Объем проволоки вычисляем как V = S × L, где S – ее сечение, L – длина.
2. Замечено, что общая длина проволоки зависит от размера ячейки и площади сетки. Отсюда можно вычислить, к примеру, что для изготовления 1 м² сетки с ячейкой 10×10 см необходимо уложить 11 отрезков по 1 м в одном направлении и столько же в другом. Всего проволоки потребуется 22 м.
3. Сечение вычисляем по формуле: S = π D²/4.
4. Для определения массы сетки используем выражение: m = π D² L ρ/4000, где L – длина проволоки, ρ – плотность материала (справочные данные).

Сетка чаще всего изготавливается из проволоки круглого сечения, но также может использоваться овальная, прямоугольный прокат и сегмент. Тогда расчет массы выполняется аналогично, но применяются формулы для расчета сечения овала, прямоугольника и сегмента соответственно.

Укажем, для примера, некоторые параметры и типоразмеры ячеек кладочной сетки:

• 3Вр1, вес 1 м² — 2,21 кг, размер ячейки — 50×50 мм;
• 3Вр1, вес 1 м² — 0,99 кг, размер ячейки — 100×100 мм;
• 3Вр1, вес 1 м² — 0,72 кг, размер ячейки — 150×150 мм;
• 4Вр1, вес 1 м² — 3,62 кг, размер ячейки — 50×50 мм;
• 4Вр1, вес 1 м² — 2,02 кг, размер ячейки -100×100 мм;
• 4Вр1, вес 1 м² — 1,24 кг, размер ячейки -150×150 мм.

Виды армирования

Различают два варианта армирования – продольное и поперечное. Стержни воспринимают на себя удлиняющие усилия, предотвращая разрушение стенового материала от воздействий на растяжение и извив, повышая несущую способность кладки. Столбы и стены армируются пересекающей сетчатой арматурой.

Вид армирования зависит от схемы работы стены:

• при работе на сжатие предполагается вертикальное, как в колоннах, армирование;
• если преобладают нагрузки изгибающие – выполняется горизонтальное армирование, по подобию плит;
• в случае одновременного воздействия разнонаправленных нагрузок, армирование проводится для преобладающих.

Сетка имеет продольные и поперечные стержни, что позволяет компенсировать большинство видов нагрузок.

Продольное армирование часто выполняет дополнительные функции, например, служит основой для нанесения штукатурного слоя либо других материалов внешней и внутренней отделки. Продольное усиление различается по ориентации элемента по отношению к стеновой поверхности, оно может быть вертикально или горизонтально расположенным.

Несущая способность стены или перегородки увеличивается при правильно рассчитанном укреплении кладки сеткой либо проволокой в горизонтальной плоскости, а также обеспечивает надёжную связь лицевой кладки и забутовочного слоя.

Армирование служит для сохранения целостности строения, поэтому важно выбрать правильный способ расположения армирующих поясов с учётом весовых, ветровых, снеговых и, иногда, сейсмических нагрузок в конкретном месте строительства. Как правило, все перечисленные исходные данные служат основой проектных решений по выбору вариантов армирования.

Кладочная сетка оцинкованная

Слой цинка на поверхности стальной проволоки служит защитой от коррозии. Оцинкованная сетка используется в строительстве:

• как кладочная сетка для кирпича;
• при нанесении штукатурки;
• для укрепления стяжки;
• при заливке межэтажных перекрытий;
• при возведении фундаментов.

Технология производства сетки заключается в следующем.

1. Нарезается проволока равными по длине отрезками и укладывается на специальный стол. Верхний ряд – перпендикулярно нижнему.
2. В местах контакта прутьев с помощью автоматической сварки выполняется их соединение.
3. Защитный слой цинка наносится гальваническим способом: рулоны или карты погружают в специальный барабан, в котором происходит электролиз. В результате стальные прутья покрываются тонким слоем (8-9 мкм) цинка.

Для лучшего сцепления с раствором на прутья сетки наносятся насечки.

Вашему вниманию – видео о работе автоматических линий производства сварной сетки.

Сетка с цинковым покрытием обладает следующими характеристиками:

• ее прочность увеличивается по мере уменьшения размера ячеек (выдерживает большие нагрузки);
• прочность прямо пропорционально зависит от ее веса: чем он выше, тем значительнее нагрузки сетка может выдержать.

Назначение армирования кладки

При возведении стен и перегородок для усиления кирпичной кладки применяется метод армирования. В технологии используются заранее подготовленные стальные сетки либо стержни из арматуры, которые размещаются в растворе кладочных швов.

Армирование кладки необходимо при возведении стен в следующих случаях:

• стеновые конструкции подвергаются значительным нагрузкам сжатия;
• здание возводится на просадочных или пучинистых грунтах;
• строительство ведётся в зонах вероятной сейсмической активности;
• работы проводятся при отрицательных температурах воздуха.

Насыщенность арматурой не должна быть выше 1 % общего объёма кладки.

Каких размеров бывает кладочная сетка

Кладочная сетка относится к сварным согласно классификации по технологии изготовления. Основные технические требования к ней содержатся в ГОСТ 23279-85, согласно которому для производства должны применяться проволоки Вр-І и В-І (классы по ГОСТ 6727).

Чтобы удостовериться в том, что это качественная кладочная сетка, купить материал, пригодный для строительства, нужно взвесить весь рулон и определить удельный вес 1 м². Разница со справочной величиной не должна превышать 5%. В противном случае можно сделать вывод о том, что для производства использовалась более тонкая проволока либо размеры ячеек, не соответствуют требованиям нормативных документов.

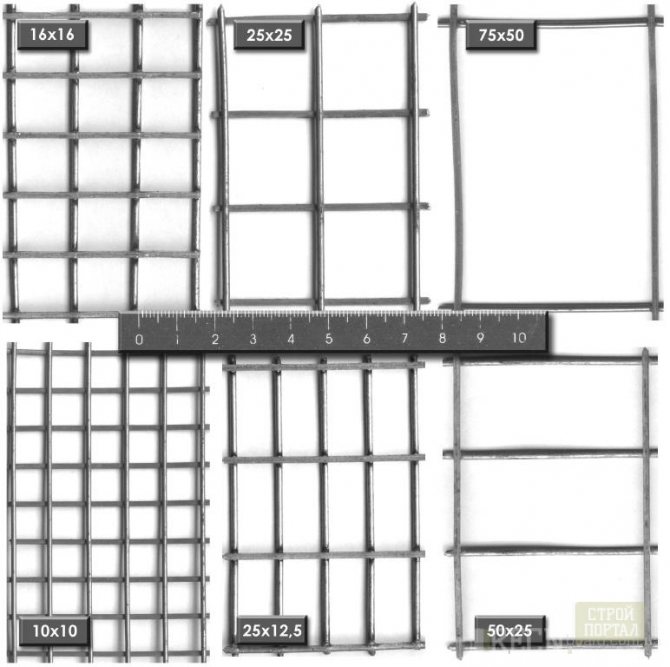

Размеры ячеек стандартизированных сеток кладочных — 50×100, 100×100 и 50×50 мм. Могут изготавливаться сетки с большими и с меньшими ячейками. Поставляется кладочная сетка в картах или рулонах, ширина которых – до 2 м, длина – до 6 м. Диаметр проволоки — 3-6 мм.

Плюсы и минусы применения сеток

Самым подходящим вариантом армирующей кладочной сетки для газобетона является базальтовая. В наибольшей степени она подходит для соединения кирпича при облицовке стены. Для изделий на базальтовой основе высокого качества характерна повышенная устойчивость к разрывной нагрузке (50 кН/м). К преимуществам изделия относится хорошая прочность. К его положительным качествам относится оптимальный вес, позволяющий с легкостью выполнять армирование кладки из газоблоков.

На этот материал не оказывают влияние температурные перепады, поэтому изделие из базальта не разрушается во время контакта с водой, а также не подвергается коррозии. Если сравнить материал с металлической сеткой, то базальтовый вариант обладает следующими достоинствами:

1. Низкая теплопроводность. Высокая теплопроводность стальной модели должна приводить к появлению внутри стен мостиков холода.
2. Лучшее растяжение. Базальтовая сетка способна выдерживать большие нагрузки, имея одинаковый диаметр со стальной.
3. Низкий вес. На 1 м² базальтовой арматуры приходится 300 г веса этого материала, а 1 м² металлической весит 2000 г.
4. Устойчивость к агрессивному воздействию окружающей среды. Многие составы не оказывают воздействия на базальтовый материал, а стальное изделие покрывается коррозией при взаимодействии с негативной средой.
5. Удобство в использовании. Легкое складывание и разворачивание базальтовой сетки обеспечивает комфортность при работе с ней.
6. Оптимальная стоимость. Базальтовая дороже стеклопластиковой сетки, но дешевле стальной.

Сетка кладочная: цена

Формируется цена производителем в зависимости от длины и ширины карты, размеров ячейки, сечения проволоки, использованной для производства сетки и наличия покрытия. В Москве и Московской области:

• оцинкованная сетка реализуется в пределах 200-347 руб/м²;
• сварная (в картах), из проволоки сечением 4 мм² с ячейками 50×50 мм – от 101 руб/м²;
• сетка ВР-1 для дорог 50х50х5 мм – от 161 руб/м²;
• штукатурная и кладочная сетка из пластика (с ячейками 13×15 мм) – от 16 руб/м².

В заключение – видео, демонстрирующее преимущество базальтовой кладочной сетки.

Особенности продукта: что это?

Кладочные сетки — вспомогательный стройматериал, который используют для пеноблоков и кирпичей. Подбираются они с учетом используемых марок материала для кладки и раствора. С их помощью перевязывают и укрепляют стены, предупреждают ползучесть раствора. Производят стройпродукт в виде сплошного полотна либо ленты.

Сетка для армирования отличается от других металлических подобных изделий наличием арматурной проволоки, относящейся к классу ВР-1 с рифленым верхним слоем. Благодаря этому происходит лучшее ее сцепление с цементом.
