Как Снять Патрон с Ударной Дрели Интерскол Типы крепления

Перфоратор — инструмент, используемый для выполнения разнообразных строительных работ. Популярность предмет заслужил благодаря своей мощности и большому функционалу. Однако стоит помнить, что перфоратор работает под постоянной нагрузкой, поэтому некоторые детали могут выходить из строя. Перед тем как снять патрон с перфоратора, рекомендуется изучить все особенности процесса.

Конструкция перфораторов разных торговых марок отличается

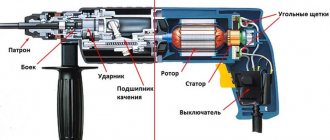

Как устроен патрон перфоратора

Практически каждый инструмент отличается универсальностью. В продаже для перфораторов присутствует множество уникальных головок, насадок и переходников, но главным для основной работы считается патрон.

Специалисты рекомендуют всегда иметь в запасе дополнительную деталь. Кроме того, считается, что для каждого вида деятельности стоит подбирать определенный патрон.

Основными видами являются:

• Быстрозажимной. Лучше выбирать для работ, когда требуется быстрая смена насадок.
• Ключевой. Хороший вариант для буров большого диаметра.

Перед тем, как разобрать патрон перфоратора, рекомендуется рассмотреть его конструкцию. В старых вариантах соединение сверл осуществлялось при помощи специальных кулачков. В современных моделях используется фиксация при помощи направляющих клиньев и стопорных шариков. Также могут присутствовать дополнительные элементы:

• регулятор оборотов,
• электронный и щеточный реверс,
• система быстрой замены,
• различные индикаторы,
• фрикционная муфта,
• антивибрационная система,
• иммобилайзер и другие.

Важно! Комплектность в основном зависит от модели перфоратора. Модели известных производителей комплектуются лучше.

Устройство

Первые прототипы современных устройств появились еще в первой половине XX века.

Инженеры в итоге пришли к выводу, что чем проще зажимная конструкция, тем она надежнее.

Но со временем стали разрабатываться разные модификации, каждая из них – со своими плюсами и минусами.

Важной особенностью патрона для перфоратора является его максимальная закрытость. Это обеспечивает непопадание внутрь частиц бетона и прочих материалов.

Составные части самых распространенных зажимных устройств:

1. Ось, на нее напрессована втулка с множеством шлицов.
2. Кольцо с конической пружиной, одеваемое на втулку.
3. Стопорные шарики, которые располагаются между кольцом и втулкой.
4. Защитный кожух из пластика или резины защищает патрон от проникновения посторонних частиц.

Этот тип был разработан техническими специалистами немецкой компании Bosh. Он называется SDS-патрон, буквы являются первыми в тех словах, которые описывают принцип смены насадок (немецкий язык): «Вставь, поверни – закрепи».

Какие виды патронов для перфораторов бывают

Существуют различные виды патронов для перфораторов, каждый вариант имеет некоторые отличия.

• SDS. Деталь подобного вида появилась сравнительно недавно, однако считается наиболее оптимальным вариантом для инструментов подобного вида. Снабжается пятью видами зажимных устройств — обычные, top, quick, plus, max.
• Зубчато-венцовые ключевые. Классический вариант патрона. Для использования потребуется специальный ключ, помогающий фиксировать рабочую насадку. С его помощью сжимается и разжимается крепежный механизм. Считается очень надежным.
• Быстрозажимные. Отличаются простотой в эксплуатации. Понадобится просто зажать механизм изделия и можно начинать работу.
• Зажимные с одной муфтой. Подобные патроны устанавливаются только на моделях перфораторов, где присутствует автоматическая блокировка рабочего вала. В результате хвостовик насадки зажимается при помощи ручного вращения специальной гильзы.
• Переходные. Перфоратор нередко используют с разными насадками, поэтому необходимы специальные переходники. Благодаря подобным элементам возможна эксплуатация инструмента в разных сферах.

Разновидности перфораторных патронов

Знания о том, какие бывают быстросъёмные или быстрозажимные патроны, предназначенные для перфоратора, пригодятся при покупке дополнительных насадок. Ведь вид устройства зажима напрямую влияет на конструкцию хвостовика бура, коронки и прочих насадок.

Теперь непосредственно к разновидностям:

• SDS-Plus. Наиболее распространённый вид фиксатора, который применяется на бытовых, полупрофессиональных и некоторых профессиональных перфораторах. Из описания выше вы уже знаете, как устроен хвостовик такого типа. Длина хвостовика составляет 4 см, а толщина стандартные 10 мм.



  Читайте также:  Как рассчитать угол наклона конуса?
• SDS-Max. Это аналог предыдущего вида, только ориентированный на работу с профессиональными перфораторами, мощность которых составляет более 1,2 кВт. Отличительная особенность — это размеры. Длина составляет 9 см, а толщина 18 мм. Форма пазов практически такая же, как и у SDS-Plus. Но есть отличие. Здесь не 2, а 3 шлица. В итоге на хвостовике насадки будет 1 открытый паз, а с другой стороны 2. Для патронов SDS-Max нужны соответствующие виды насадок.



• SDS-Top. Устаревший вид. Сейчас такие не производят. Но на старых инструментах ещё встречаются. Ориентированы патроны были на инструменты среднего уровня, то есть полупрофессиональные. Хвостовик насадки имел толщину 14 мм, а длину 70 мм. Приобрести подобные устройства в настоящее время довольно проблематично.

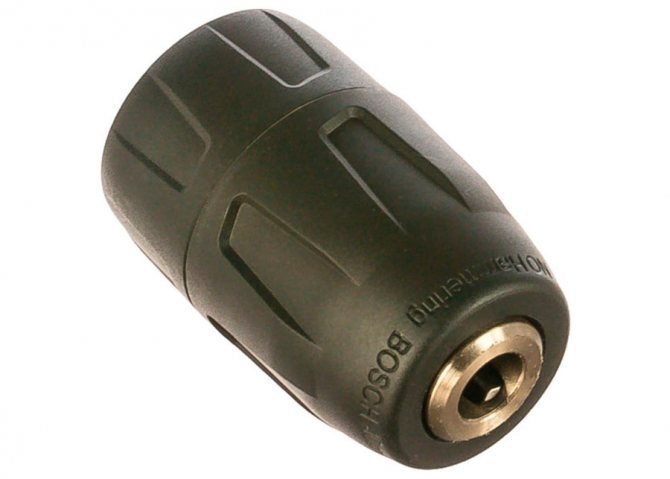

• SDS-Quick. Разновидность патрона, которая особую популярность не завоевала. Отличаются цилиндрической формой хвостовиков. Пазы заменены на шлицы и выступы. Причём такой вид фиксатора создали специально для линейки перфораторов Uneo от компании Bosch. Весомым преимуществом можно назвать то, что насадки применяются и для обычной дрели или шуруповёрта, где предусмотрен цанговый механизм.



• SDS-Hex. Ещё один вариант исполнения патрона, который встречается редко. Но здесь конструкция разрабатывалась специально для того, чтобы надёжно закрепить долото и пики в перфораторах повышенной мощности. Также неплохо себя показывает патрон и при работе с обычным буром.
• Spline. Разновидность конструкции, которая чем-то напоминает SDS-Max. Создали в Китае и производили для Северной Америки. Конструкция шлицевая. При ударном режиме перемещение насадки осуществлялось за счёт уплотнения, которое предусмотрено на хвостовике.



На всех патронах предусмотрен пылезащитный чехол. Также все они могут работать в ударном режиме перфоратора.

Для перфораторов существуют и цанговые зажимные механизмы. Их устанавливают в тех случаях, когда инструмент используется для сверления древесины и металла.

Как снять патрон с перфоратора

Перед тем, как снять насадку с перфоратора, требуется точно определить его разновидность. После этого проводят разбор инструмента и начинают менять элементы.

Внимание! Лучше всего процедуру осуществлять на столе, чтобы не потерять важные детали.

Во время разбора элементы выкладывают в той последовательности, в которой снимают — потом будет проще собирать инструмент.

Процесс включает несколько этапов:

1. Удалить резиновый наконечник с торца.
2. Отверткой снять первое стопорное кольцо.
3. Потянуть пластиковый кожух муфты вниз.
4. Снять второе стопорное кольцо.
5. Удалить кожух муфты.
6. Извлечь пружины, стопорные пластинки и шарики.

Процесс разбора завершен. Если необходимо поменять патрон на перфораторе Bosch, Makita, Decker или, например, Elitech, понадобится извлечь оставшуюся часть втулки. Вместо нее устанавливается новая деталь.

Чтобы понять, какое устройство у механизма перфоратора, требуется осмотреть хвостовую часть насадки. На ней присутствует несколько утопленных зон, называющихся пазами. Насадка, которая будет устанавливаться в патроны SDS-plus отличается наличием 4 насечек — 2 закрытые и 2 открытые.

Процедура замены патрона

Самые нередкие поломки, требующие замены узла – если заклинило патрон у перфоратора Makita, BlackDecker, Ryobi либо хоть какого другого, или же если не удается зафиксировать оснастку при ее установке либо в процессе работы. Большая часть моделей укомплектовано патронами, имеющими резьбовое соединение со шпинделем. Для их демонтажа и монтажа нужен малый набор инструмента: отвертка с плоским жалом, рожковый ключ, молоток.

Благодаря конструкционной аналогичности замена патрона на перфораторе Bosch (Bosch), Makita либо Interskol производится по одному методу:

• открыв патрон, выворачивают фиксирующий винт – постукивание молотком по его головке поможет при появлении сложностей;
• зажав патрон в ключе, прокручивают шпиндель и снимают неисправный патрон;
• наворачивают новый узел до упора и фиксируют стопорным винтом.

Освободить себя от поиска нового патрона и усилий по его замене вы можете, обратившись в сервисный – мы решим эту задачку отменно, максимально стремительно и по доступной стоимости.

Для экспертов замена или ремонт патрона перфоратора не составят труда. Но что все-таки делать тем, кто строительством и ремонтом не занимается на проф уровне? Так как хоть какой мужик в протяжении собственной жизни хоть в один прекрасный момент держал в руках дрель, то он должен быть непременно ознакомлен о процессе снятия и замены ее патрона.

Ответ на вопрос, как поменять патрон на перфораторе Interskol, Metabo, DeWALT, Hitachi и т.д. зависит не от марки либо модели инструмента, а от типа установленного патрона – они едины на продукции всех производителей.

• главным, аналогичным применяемым на дрелях;
• быстрозажимным – схожими узлами комплектуют шуруповерты;
• более всераспространенным цанговым, типа SDS, включающим подгруппы plus/max/top/ quick.

Любой из этих узлов ремонтопригоден, но при сильном износе либо возникновении фатальных изъянов вернуть работоспособность перфоратора поможет только внедрение нового патрона.

Как разобрать патрон перфоратора

В некоторых случаях возникает необходимость в разборе самого патрона, например, для чистки, смазки или смены некоторых деталей. Для того, чтобы правильно осуществить процесс, рекомендуется знать марку производителя, потому что основной процесс зависит от этого. Например, более современные марки (Деволт, Метабо, Штурм, Калибр) очень схожи по устройству с иностранными аналогами и разбираются по тем же схемам.

Схема разбора на основе марки Бош (изделия данного бренда самые популярные):

1. Отвернуть пластиковую деталь и удалить уплотнитель из резины.
2. С помощью отвертки аккуратно убрать кольцо, закрепляющее конструкцию и шайбу.
3. Удалить следующее фиксирующее колечко.
4. SDS зажим разбирают по определенной схеме — сначала удалить шарик, потом шайбу, в последнюю очередь пружину.

Важно! Требуется обязательно соблюдать описанную последовательность, чтобы не сломать изделие и не нарушить его работу.

После сборки необходимо проверить все крепления

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда нужно снимать ручку переключателя режимов.

Сначала работы ручка устанавливается в режим «Удар» (последнее правое положение по часовой стрелке). На ручке с помощью отвертки подковыривается и снимается защелка. После снятия защелки, ручка переводится в последнее левое положение, в режим «Сверление». Зажатая пальцами ручка вынимается из пазов корпуса.

Как вставить патрон на перфораторе

Для того, чтобы вставить патрон в перфоратор и собрать устройство, потребуется осуществить следующие действия:

1. Навернуть сверло на изделие (процедуру проделывают до упора).
2. Поместить винт в гнездо.
3. Закрутить полностью при помощи отвертки.

Рекомендуется выбирать наиболее подходящий вариант патрона и не экономить на детали, чтобы избежать поломок инструмента в будущем. Специалисты рекомендуют брать перфоратор с собой и подбирать элемент сразу в магазине.

Особенности цанговых перфораторных патронов

Помимо рассмотренных разновидностей, также существуют дополнительные виды патронов. Это цанговые быстрозажимные и ключевые (зубчато-венцовые). С их помощью в перфоратор можно установить цилиндрическую насадку для дрели, чтобы сверлить металл, а также дерево.

Но популярность таких решений начала снижаться, как только появились переходники с дрели на перфоратор. Конструкция включает в себя хвостовик SDS-Plus и резьбу, куда закручивается патрон дрели.

• Зубчато-венцовые. Они же ключевые. Патрон для сверления, который фиксирует насадку цилиндрической формы. Для крепления используется шлицевой ключ. За счёт ключа происходит смещение кулачков, которые зажимают насадку в посадочном отверстии. Минус в том, что на установку и снятие сверла требуется довольно много времени.



• Быстросъёмные (БСП). Не стоит путать с быстрозажимным SDS патроном. Подобные решения обычно встречаются на шуруповёртах. Бывают двухмуфтовые и одномуфтовые. Схема установки насадки аналогичная. Но здесь ключ не требуется. Вместо него достаточно приложить усилие рукой. Хотя в плане надёжности фиксации БСП уступают ключевым. Выбирать рекомендуется двухмуфтовый вариант.



Использовать цанговый патрон для работы с перфоратором в ударном режиме не рекомендуется. Это приведёт к быстрому выходу из строя инструмента.

Да и сам перфоратор не стоит применять слишком часто, если требуется сверлить дерево или металл. Тут лучше вооружиться дрелью.

Перфоратор — это мощный электроинструмент, ориентированный на обработку бетона, железобетона, камня, гранита, кирпича.

Особенности снятия и ремонта патрона для разных производителей перфораторов

Различные модели перфораторов имеют определенную конструкцию, поэтому процесс смены патрона отличается. Есть некоторые особенности, но в основном все элементы снимаются одинаково.

• Макита. Разборка осуществляется аналогично перфораторам фирмы Бош. Чтобы аппарат служил дольше, во время эксплуатации рекомендуется давать прибору остывать, а также осуществлять регулярный уход за предметом.
• Зубр. Популярная торговая марка, аналогичная иностранным аналогам по своей конструкции.
• Интерскол. Как и для любой другой модели основным требованием в процедуре является соблюдение внимательности и последовательности.
• Бош. Разбор и сборка осуществляется по описанным выше схемам.
• ИЭ4729э. Под подобными номерами раньше выпускались дрели. В большинстве случаев патроны на них были с коническими насадками (Конус Морзе12), поэтому последовательность разбора проводится по технологии, подходящей именно к данному типу.

Как выполняется замена?

Ниже будет представлен простой алгоритм, которого необходимо придерживаться при замене графитовых или угольных щеток в двигателе стиральной машины.

• До начала работы необходимо убедиться в том, что машина выключена и вилка не вставлена в розетку;
• Далее необходимо снять заднюю панель, чтобы извлечь двигатель из корпуса. Делается это очень просто, с помощью всего лишь одного инструмента, который может выкручивать винты. В качестве него может выступать либо отвертка, либо шуруповерт;
• Когда панель снята, можно сразу уже увидеть двигатель, но прежде чем добраться до него, нужно снять приводной ремень, который расположен между барабаном и мотором;
• Следующий шаг – это отсоединение разъема двигателя и разъема заземления, после чего нужно открутить два болта, которые выступают в качестве крепления двигателя к барабану. Иногда бывает очень сложно вытащить двигатель самостоятельно. В некоторых случаях помочь сможет плоская отвертка, которой можно поддеть мотор, тем самым облегчив его снятие. После снятия двигателя со штифтов, его можно положить на дно машины, после чего немного наклонить ее, тем самым позволив двигателю легко выйти из корпуса;
• На самом двигателе расположены, как правило, две угольные или графитовые щетки. Если щетки для двигателя выгорели, то коллектор будет черного цвета. При таком раскладе замена щеток крайне необходима, поскольку они все стерлись и остались на коллекторе;
• Для снятия старых щеток необходимо выкрутить два болта, которые находятся непосредственно над ними. Как правило, после снятия можно будет увидеть только остатки от угольных щеток — маленький кусочек графита или угля;

Прежде чем приобрести тот или иной комплект запчастей, необходимо обратить внимание на производителя и качество материала, из которого они изготовлены. Также нужно очень тщательно подойти к установке, поскольку от этого напрямую зависит продолжительность срока службы.

Фотоотчет — замена щеток перфоратора Sparky BPR 241CE (Sparky) своими руками своими руками.

После лет пяти безупречной службы начал мой Sparky глючить.

Перфораторы всегда работают в экстремальных условиях. Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей. Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Makita 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники.Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Makita 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Makita обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.

READ Как поменять кнопку на перфораторе Makita

Основные неисправности перфоратора Makita Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Makita 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Makita 2450 и Makita 2470 Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается. Схема подключения перфоратора Makita к сети проста.

Электрическая схема перфоратора Makita 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов.

Схема перфоратора Makita 2470 аналогична.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54. а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Неисправности в схеме электрической части перфораторов Интерскол

Перфораторы Интерскол обладают высокой ремонтопригодностью, простотой и надежностью.

Ремонт перфораторов Интерскол своими руками способен выполнить любой пользователь, умеющий держать отвертку, молоток и разбирающийся в электротехнике на уровне средней школы.

Все проявляющиеся неисправности в перфораторах Интерскол условно делятся на три группы:

• Механические поломки ударного механизма;
• Разрушения переключателя режимов;
• Неисправности электрической части перфоратора.

Что такое SDS

SDS (СДС) – это аббревиатура, составленная из первых букв слов Steck, Dreh, Sitzt, которые в переводе с немецкого означают «вставь, поверни, закреплено». Именно по такому простому, но в то же время гениальному принципу работает SDS-патрон, разработанный инженерами компании Bosch в 80-х годах прошлого века. На сегодняшний день этими простыми в использовании устройствами, обеспечивающими высокую надежность фиксации рабочего инструмента, оснащается 90% всех производимых перфораторов.

СДС-патроны часто называют быстрозажимными, но при этом не следует путать их с устройствами, в которых зажим обеспечивается за счет вращения муфт. В отличие от традиционных быстрозажимных патронов, СДС-фиксатор не надо вращать, чтобы закрепить инструмент: его достаточно просто придерживать рукой.

Чтобы понять устройство патрона перфоратора данного типа, а также принцип его действия, достаточно взглянуть на хвостовик инструмента, который предназначен для фиксации в таком устройстве, или переходник SDS. На таком хвостовике имеется 4 паза, два из которых являются открытыми с торца хвостовика, а два остальных – закрытыми. Открытые пазы выполняют функцию направляющих, они обеспечивают правильное положение инструмента при его вхождении в патрон. Закрытые пазы в свою очередь обеспечивают фиксацию хвостовика в патроне перфоратора.

Схема ударного механизма перфоратора

Во внутренней части СДС-патрона есть специальные шарики, которые выполняют одновременно две функции. В тот момент, когда инструмент только вставляется в перфоратор, шарики, по которым перемещаются направляющие пазы, обеспечивают его правильное положение. После того как инструмент вставлен до упора, такие шарики фиксируют его, для чего его необходимо немного провернуть до того момента, пока шарики не войдут в закрытые пазы хвостовика. Чтобы использовать СДС-патрон было еще легче, хвостовик инструмента рекомендуется не только тщательно очищать после каждого использования, но и смазывать.

Следует иметь в виду, что из-за особенностей конструкции СДС-патронов инструмент, который в них зафиксирован, подвержен небольшому радиальному биению на холостом ходу, что нисколько не влияет на точность выполняемой обработки. Между тем наличие небольшого люфта между хвостовиком и внутренней поверхностью патрона защищает последний от ударного воздействия, которому подвергаются буры и сверла в процессе работы перфоратора.

Для защиты от загрязнений все перфораторные патроны снабжены резиновыми пыльниками

Кулачковые ключевые патроны

Если речь идёт о простой ржавчине, то обычно проблема решается довольно просто. Нужно лишь обработать инструмент с помощью преобразователя ржавчины, либо сбрызнуть чем-то вроде WD-40, подождать немного и затем вытянуть бур или сверло.

Но бывает и так, что перфораторное сверло в патроне серьёзно застряло и вытащить его простым усилием не получается. Элемент деформирован, что усложняет решение задачи.

В такой ситуации можно прибегнуть к следующим действиям.

• Подготовьте газовый ключ, отвёртку или зубило, молоток не более 700 грамм, а также какую-нибудь смазку.
• Для начала обработайте патрон со сверлом. Здесь можно взять преобразователь ржавчины, WD-40, моторное масло или любую другую подобную смазку.



• Дайте средству проникнуть внутрь и вступить как следует в реакцию. Обычно достаточно подождать от 5 до 20 минут. Но лучше не торопиться.
• Используя газовый или сантехнический ключ, зажмите патрон таким образом, чтобы вы держали дрель левой рукой. Для левшей сделайте наоборот.
• С помощью ног зафиксируйте конструкцию. Если есть возможность, воспользуйтесь для этого струбцинами или тисками. Хотя обычно достаточно и усилий ног.
• Отвёртку поставьте на имеющееся зажимное кольцо, наклонив в свою сторону. Жало должно оказаться в пазе между зубцами.
• Размеренными усилиями бейте по ручке отвёртки молотком. Тем самым кольцо должно начать проворачиваться. Это и позволит извлечь застрявшую насадку.

Если у вас есть сразу 2 газовых подходящих ключа, тогда опробуйте иной приём. Его суть заключается в том, чтобы два кольца поворачивать одновременно, но в разные стороны. Это разожмёт зажим, и сверло выйдет на свободу.

Поскольку бур или сверло деформировались внутри кулачкового ключевого патрона, обязательно проверьте, не повредила ли оснастка зажимное устройство изнутри. Если есть вмятины, бороздки или другие признаки механических повреждений, то такой патрон лучше больше не использовать. Правильным решением станет его замена.

Бур застрял в стене: как вытащить?

В некоторых случаях сверло может намертво застрять в стене или любой другой поверхности конструкций из железобетона. В большинстве случаев такая неприятность случается, если рассверливается отверстие под небольшим углом на 6 сантиметров. Есть несколько способов извлечения инструмента.

Инструкция

Первым делом необходимо проверить наличие у перфоратора функции обратного вращения. Если таковая имеется, нужно включить ее и, раскачивая инструмент из стороны в сторону, достать его из стены.

Кроме того, можно вооружиться дрелью и сделать еще одно отверстие недалеко от уже существующего, и посредством расшатывания перфоратора извлечь его из конструкции.

Если вышеописанные действия не помогли, придется использовать газовый ключ. Если его размер будет слишком большим, то можно использовать стальную пластинку в качестве прокладки. Ключ следует накрутить на бур и бить по его рукояти молотком от стены. Эти движения не самые удобные, но способ довольно эффективный.

Для извлечения бура можно также использовать обратный молоток, который легко найти в любой автомастерской. Если данный инструмент недоступен, то можно подсоединить перфоратор к SDS-разъему насадки и дернуть в сторону от обрабатываемой поверхности. Данный метод эффективен в том случае, когда сверло застряло на глубине не более 10 сантиметров.

Если бур застрял в стене во время просверливания насквозь при том, что до конца процесса осталось совсем немного, то можно пробить застрявший инструмент при помощи кувалд. Бить необходимо по направлению сверления. Важно запомнить, что наносить удары по самой насадке нельзя – необходимо использовать доску или любую другую прокладку для смягчения воздействия на бур.

Чтобы обойти стороной данные проблемы, достаточно как можно чаще извлекать бур и рассверливаемого отверстия и очищать его от пыли, фрагментов бетона и прочих загрязнений. Кроме того, сверло или другая насадка может заклинить в поверхности при слишком большом давлении на нее, поэтому инструмент необходимо держать легко. Если конструкция железобетонная, то есть, в ней есть металлическая арматура, то существует риск того, что бур застрянет именно в ней. Поэтому перед началом данных работ следует проверить местоположение данных металлических элементов специальным устройством.

В некоторых случаях бывает такое, что заклинил бур перфораторе. Как правило, это происходит из-за использования дешевого инструмента низкого качества. В таких изделиях крепления не выдерживают нагрузки и деформируются. В некоторых случаях достаточно зажать инструмент в тиски и попытаться выкрутить его. В самых сложных случаях придется разбирать патрон. Для этого первым делом необходимо демонтировать верхнее резиновое изделие, а также стопорное кольцо, которое расположено под ним.

Вернуться к содержанию

Инструменты

Для профессионалов своего дела замена или ремонт патрона перфоратора не составляют труда. Однако что делать тем, кто не занимается строительством и ремонтом на профессиональном уровне? Так как любой мужчина в своей жизни хоть раз держал в руках дрель, он должен быть осведомлен о процессе снятия, а также замены ее патрона. При этом, причины могут быть самые разные, начиная замедленной работой зубчатого обода и заканчивая крупной поломкой. Как поменять патрон на перфораторе? Рассмотрим замену подробнее.

Содержание:

Как снять патрон с перфоратора

На первом этапе стоит определить, какой патрон используется непосредственно в вашем перфораторе. Они бывают кулачковые, цанговые SDS и быстрозажимные. Последние, в свою очередь, бывают одно- и двухгильзовые. В кулачковом патроне сверло закреплено с помощью ключа, чего нельзя сказать о цанговых SDS и быстрозажимных. Для того чтобы заменить сверло в цанговом SDS патроне, нужно всего лишь его провернуть.

Замена патрона на перфораторе начинается с изучения креплений. Держаться он может за счет винтового стержня или же шпинделя. В большинстве случаев снять патрон не составляет труда. Однако порой встречается и более крепкая фиксация, которая потребует терпения и дополнительных инструментов. В упрощенном варианте крепко зафиксированный патрон снимается посредством молотка, ключа и отвертки. Процесс снятия происходит следующим образом:

– постучать по головке винта, дабы ослабить фиксацию;

– открутить при помощи отвертки;

– зажим патрона в ключе/тисках и прокручивание шпинделя.

Устройство патрона перфоратора

Практически любой строительный инструмент является универсальным, и перфораторы не стали исключением. Для них существует много различных насадок, переходников, патронов. Основой для произведения любого вида работы является патрон. Переходник для перфоратора используется для установки сверла, которое снято с обычной дрели. Насадки и сверла имеют огромное разнообразие и выбираются в соответствии с поставленными задачами.

Всегда держите у себя дома сменный патрон для перфоратора, поскольку в любой момент один может выйти из строя. Стоит также отметить, что для каждого вида работы предпочтительнее использовать разные патроны. К основным видам патронов относятся:

– быстрозажимной: подходит для тех, кто часто меняет насадки во время работы;

– ключевой: предназначен для больших сверл.

Любители часто задаются вопросом, зачем нужно столько разновидностей патронов. Вспомним, что существуют перфораторы с большей и меньшей мощностями. Если инструмент мощный, то нужно подумать о надежном креплении бура и насадок. Такой патрон как SDS-max рассчитан на глубокую посадку, а значит и вероятность того, что бур слетит во время работы, сводится к минимуму. То же и с менее мощными перфораторами, которые рассчитаны на «ювелирную» работу. В этом случае больший упор делается не на фиксацию, а на точность.

Для того чтобы знать, как отремонтировать патрон перфоратора, необходимо изучить его устройство. Но как устроен патрон перфоратора?

В свое время сверло крепилось посредством подвижных кулачков, но прогресс не стоит на месте. В SDS сверла фиксируются за счет 2-х направляющих клиньев и 2-х стопорных шариков. SDS-plus и SDS-max отличаются лишь количеством направляющих клиньев (у последнего на 1 больше). Таким образом, крепление выходит весьма надежным и быстрым.

Упростилось и фиксирование самой насадки: нужно лишь вставить выбранную насадку в гнездо патрона, слегка надавить и дождаться щелчка. Таким образом, насадка оказывается хорошо зафиксированной. Съем сверла также не представляет особой сложности: нажатие на подвижную крышку – и бур извлечен.

Дополнительно перфоратор может в себя включать:

– систему быстрой замены (быстросменный патрон для перфоратора);

– индикаторы (показывают степень износа деталей);

– фрикционную муфту (защита от заклинивания).

Как разобрать патрон перфоратора

При разборке патрона необходимо учесть производителя, потому как и разборка патрона перфоратора будет существенно отличаться. На сегодняшний день к списку наиболее популярных можно отнести:

– патрон для перфоратора bosch;

– патрон для перфоратора makita;

– патрон для перфоратора интерскол.

Рассмотрим разборку на примере патрона на перфоратор Бош:

1. Пластиковая часть отодвигается, снимается резиновый уплотнитель.

2. Орудуя отверткой, аккуратно снимаем фиксирующее кольцо.

3. Далее фиксирующая шайба.

4. За шайбой увидим второе кольцо. Его следует повернуть и снять, также поддев отверткой.

5. За пластиковой частью видим SDS зажим, состоящий из пружины, шарика и шайбы. Первым вынимается шарик, затем – шайба и пружина.

Патрон разбирают с различными целями: ремонт, замена отдельных деталей, чистка, смазка и т.д. Патрон для перфоратора Макита и других производителей разбирается примерно так же, за исключением единичных нюансов, которые учитываются, исходя из конструкции патрона.

После разборки и произведения всего, что было запланировано по работе с деталями патрона, возникает закономерный вопрос: а как собрать патрон перфоратора? Просто используйте инструкцию по разборке, начиная с последнего этапа и заканчивая первым (проделать все с точностью до наоборот).
