Стол из профильной трубы своими руками: 10 проектов с пошаговыми фото

На самом деле, сделать каркас стола из профильной трубы отличная идея. Понятно, что это дело вкуса, но с практической точки зрения, металлические конструкции обладают рядом неоспоримых преимуществ. Не будем все их перечислять, они очевидны. Если хотите узнать, как сделать стол из профильной трубы своими руками, вот десять конкретных примеров с пошаговыми фото. Если у вас недостаточно опыта по работе с металлом, то это хорошая возможность попрактиковаться, потому что здесь представлены достаточно простые проекты. Например, сделать журнальный столик из профильной трубы или каркас для обеденного стола реально даже для начинающего мастера.

Советы по изготовлению сварочного стола своими руками, порядок работы

Работа сварщика требует определенного оборудования. В первую очередь это удобный верстак, который несложно сделать в условиях частной мастерской. Чтобы смонтировать сварочный стол своими руками, понадобятся определенные материалы и инструменты. Процесс состоит из нескольких этапов, на каждом из которых соблюдают правила техники безопасности.

1. Особенности конструкции
2. Виды и чертежи
3. Необходимые материалы и инструменты
4. Этапы изготовления
5. Рабочая поверхность
6. Ножки
7. Защитный короб
8. Техника безопасности при сварочных работах
9. Видео

Как сделать столик консольного типа?

При желании вы можете сделать мебель, используя консоль. Такое изделие станет стильным дополнением для любого дома, вне зависимости от его размеров. Готовые столики отличаются небольшой шириной, следовательно, не занимают слишком много места. Используйте качественную консоль, чтобы получить надежный и долговечный элемент интерьера.

Процесс создания столика не слишком сложен, а потому его сможет создать любой человек, даже если он не является мастером столярного дела. Если вы желаете сделать мебель такого типа, то воспользуйтесь предложенной инструкцией:

1. Приобретаем все необходимые инструменты и приспособления, прежде всего, консоль и крепежные приспособления.
2. Делаем ножки, которые в обязательном порядке должны быть массивными и крепкими, чтобы выдерживать крупный стол. Заготовки для их изготовления приобретаем в магазине, где торгуют хозяйственными товарами.
3. Подготавливаем доски к последующей обработке. Берем их (параметры: длина – 3 м; ширина – 20 см) и разделяем пилой. В результате получаем 4 заготовки. Также потребуется такое же количество досок, но с другими размерами (параметры: длина 145 см, толщина – 10 см). Их устанавливаем в вертикальном положении на сделанную заготовку. По краям располагаем 4 квадратных заготовки со стороной по 10 см. Объедините отдельные элементы конструкции при помощи винтов. Повторяем процедуру по описанной схеме, чтобы получить еще пару заготовок (в будущем они образуют верхнюю и нижнюю части изделия).
4. Прикрепляем ножки.
5. Делаем отступ в 2,5 см от края, укладываем заготовку поверх и смазываем клеем для столярных работ. Обрабатываем клеящим составом обе стороны, а после прикладываем сверху доску. Сделанную заготовку фиксируем на том месте, где ей положено находиться, винтами.
6. Формируем нижнюю консоль за счет повторения процедуры, представленной выше.

На завершающем этапе покрасьте готовое изделие и декорируйте консоль на свой вкус. Если у вас отсутствуют идеи, просмотрите фото здесь, чтобы найти идеальный вариант оформления новой мебели, сделанной собственными руками.

Сварка и резьбовое соединение

Если элементы свариваются, соприкасающиеся поверхности необходимо предварительно зачистить напильником, удаляя окалину, ржавчину, загрязнения. Если используется старая водопроводная труба, ее перед началом сварочных работ лучше полностью обработать металлической щеткой, избавив от остатков краски. При изготовлении рамы торцы труб можно срезать под углом 45°, выполнить угловые сварные соединения, тогда получится замкнутая конструкция. Ножки к раме обычно приваривают тавровым соединением. Важно подобрать для сварки электроды подходящего диаметра, он может быть равен толщине стенок трубы или чуть тоньше (для труб из стали толщиной 2 мм подойдет электрод диаметром 1,5 мм). В процессе сварки нужно периодически сбивать шлак, снижающий прочность шва. После окончания работ сварочный шов необходимо сгладить с помощью напильника или шлифмашины.

Для резьбового соединения профильных труб лучше всего подойдут специальные хомуты, в них есть отверстия под крепеж, и трубы сверлить не придется. Если же для соединения используются металлические уголки, в трубах высверливаются отверстия под болты, саморезы. Полые трубы соединяют болтами с гайками. Если же используются саморезы, в торцы труб забивают деревянные втулки, ввинчивают в них шурупы. Перед креплением столешницы сделанный каркас нужно очистить от ржавчины, отполировать и покрасить, сварочные швы желательно дополнительно обработать составом для защиты от коррозии.

Очень удобно делать заготовки каркаса из алюминиевого профиля на многофункциональном станке Monticelli, он позволяет разрезать трубу под нужным углом, сверлить отверстия под крепеж, вырубать пуансоном фигурные вырезы. Для сборки каркаса используются угловые соединители этого же бренда.

Варианты столов из профильной трубы

Из металлических профильных труб можно создать столы различной конфигурации и назначения. Благодаря простоте формы можно самостоятельно спроектировать будущий предмет мебели, подогнав размер под габариты комнаты.

В большинстве случаев профильные трубы красят в черный и сочетают с деревянной столешницей. Особенно хорошо смотрится сочетание деревянного слэба и черного металлического каркаса. Это беспроигрышный вариант, если вы хотите получить красивый современный стол. Вместо живого дерева можно использовать имитацию, стекло, камень (в том числе искусственный) или металл.

Такие столы минималистичны, поэтому в зависимости от типа столешницы впишутся в любой интерьер: от знаменитого лофта до уютного кантри.

Можно изготовить письменный или рабочий стол из профтруб, как на картинке ниже. Стол дополнен удобным табуретом и выдвижными ящиками, которые тоже можно сделать самостоятельно. Если в комнате мало место, изготовьте стол, который с одной стороны будет крепиться к стене, а с другой будет иметь ножки для большей устойчивости. Такое решение сэкономить немало пространства.

В столовой или гостиной можно поставить массивный стол на тонких металлических ножках. Если вместо обычного дерева использовать слэб, прожилки которого заполнены эпоксидной смолой, то получится по-настоящему уникальная вещь.

Если вам кажется, что такие столы уместны только в больших помещениях, где много места, вы ошибаетесь. Взгляните на журнальный столик на изображении ниже. Он компактный и совсем не громоздкий, при этом украсить любую, даже самую маленькую квартиру.

Помимо интерьерной мебели можно создавать и рабочие столы-верстаки. На изображении ниже показан большой удобный стол, себестоимость которого крайне мала. При этом он оснащен всем необходимым, даже дополнительным освещением. Столешница изготовлена из тонкого металла, а полки — из плит ОСБ.

Принцип сборки стола не отличается, каким бы вы его не задумали. Различаются лишь размеры и столешница. Поэтому нашу инструкцию можно использовать при сборке любого стола из профтруб, необходимо лишь подобрать материалы в соответствии со своим бюджетом и пожеланиями.

Инструкция по сборке

Далее мы расскажем, как сделать стол из профтруб в домашних условиях. Для начала сделайте чертежи. Можете воспользоваться чертежами ниже или нарисовать свой. Первый чертеж — интерьерный рабочий стол. Простой и надежный. На каркас нужно прикрепить столешницу. Второй чертеж — стол для гаража или мастерской. С усиленной конструкцией, большой и удобный.

После составления чертежа подготовьте инструменты. Вам понадобится болгарка (для распила заготовок), к ней докупите диск по металлу. Также нужен сварочный аппарат (можно взять обычный инвертор и варить электродами).

Особенности материала

Благодаря прямоугольной форме сечения и ребрам жесткости, профтрубы являются прекрасным материалом для изготовления мебели своими руками. Чтобы начать с ними работу, достаточно изучить основы пользования металлом и иметь под рукой подробное руководство.

Материал обладает такими преимуществами:

• Прочность. Ребра жесткости обеспечивают изделию высокий уровень прочности, благодаря чему предмет мебели способен выдерживать большие нагрузки, при этом не деформируясь.
• Геометрическая форма. Трубы компактны в сборке и хранении, их удобно транспортировать. Прямоугольная форма обеспечивает лучшее сочетание с плоскими поверхностями, что обеспечивает устойчивость готовой конструкции.
• Стоимость. Относительно низкая цена труб позволяет сэкономить на материале, но при этом получить качественное и красивое изделие.
• Простота использования. Соединить элементы можно болтами или при помощи сварки. Но важно помнить, что в работе с оцинкованными трубами лучше использовать болты, они, в отличие от сварки, не нарушат слой цинка.
• Устойчивость. Стойкость к температурным перепадам, негативному влиянию окружающей среды делают изделия из профтрубы правильным выбором для обустройства приусадебной территории. Стол из профильной трубы рекомендуется предварительно обработать антикоррозийными средствами, которые защитят его и позволят изделию прослужить долгие годы.

Как и любой другой материал, трубы имеют свой недостаток. Для них характерна сложность гнутья.

Конечно, если по проекту нет изогнутых линий, то данный нюанс не имеет значения. Но если планируется создать гнутые элементы для ножек, то придется приложить некоторые усилия. Без станка согнуть трубу без повреждений можно при помощи песка, которым заполняют его пустоты. Это обеспечивает равномерное распределение давления, не портит структуру труб.

Трансформер для дома

Удобный и функциональный столик своими руками – это возможно! Главной особенностью этого предмета мебели является то, что он способен раскладываться и увеличиваться в размерах примерно в 2 раза. Преимущества очевидны: стол можно расположить в маленьком помещении, он является многофункциональным и не займет много места.

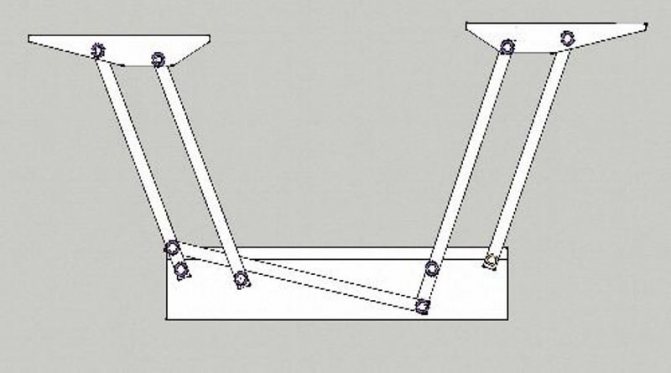

Внутренняя часть мебели состоит из профильной трубы 20х20 мм, которая представляет собой систему трансформации. В качестве осей вращения используются болты диаметром 8 мм, подъемные элементы представляют собой газовые лифты для мебельных фасадов. А внешний корпус изготовлен из мебельного МДФ.

Для создания раскладных систем потребуется:

• Профтрубы разного размера: 20х20 – 4 пог. м, 50х25 – 1,2 пог. м;
• Болты – 18 штук: 8х120 – 6 шт., 8х60 – 2 шт.; 8х50 – 2 шт., 4х20 – 8 шт.;
• Полоска 20х4 – 1 пог. м;
• Гайки М8 – 26 шт.;
• Шайбы 30х8 – 24 шт.;
• Газовый амортизатор 120-140 N– 4 шт.;
• Стяжные болты – 12 шт.;
• Угол 25х45 см – 0,06 пог. м;
• МДФ – до 0,4 м.

• саморезы – 32 шт. 4х30 и 8 шт. 4х16;
• еврошурупы – 32 шт.;
• двойные уголки – 4 шт.;
• эксцентриковая стяжка – 16 шт.;
• болты: 6х30 – 2 шт., 6х20 – 8 шт., 6х15 – 4 шт.;
• футорка 6х13 – 12 шт.;
• ДСП светлого оттенка 16 мм – 2 кв. м;
• ДСП – темного оттенка 16 мм – 2,70 кв. м;
• шарниры – 3 шт.

Заказать нужное количество ДСП можно на мебельном производстве, там его порежут на подходящие части, приклеят кромку. Сделать это можно и своими руками с помощью электролобзика или ножовки. То же касается ленты: ее можно приклеить дома с помощью утюга. Защитить ДСП от сколов на поверхности поможет монтажная лента. Особенно это важно при распиле ламинированного ДСП.

Облагораживаем сад

Еще один вариант предмета мебели, который можно сделать своими руками из профтрубы, – стол с лавкой для сада. Такое изделие предназначено для эксплуатации под открытым небом, во дворе или саду.

Потребуются такие материалы:

• трубы с сечением 40х25х2 мм – 3700 мм; 25х25х2 мм – 5700 мм;
• доски 25х80 с длиной 1240 мм – 11 шт.;
• Саморезы по металлу 4х40 – 44 шт.

Кроме этих элементов потребуются оси и упоры по 2 шт., выточенные на токарном станке (см. чертежи).

Само изделие состоит из таких частей:

• каркас стола -2 шт.;
• каркас скамьи – 1 шт.;
• опора стола – 1 шт.;
• обрешетка стола – 7 шт.;
• обрешетка скамьи – 4 шт.

1. Трубы с сечением 40х25 разделить на нужное количество частей и сварить из них 2 кронштейна откидного стола-спинки.
2. С помощью сварочного аппарата заварить торцы стальными заглушками.
3. Тщательно замерить, проделать отверстия в трубах для шарниров и упоров.
4. Трубы 2 видов разрезать и заготовить детали для скамьи, сварить правую и левую части каркаса, повторить те же действия, как в работе над элементами для стола.
5. Присоединить соединяющую распорку.
6. Сделать откидную П-образную ножку из труб 25х25, обработать ее, приварить соединяющую распорку.
7. Приступить к этапу обработки каркаса. Для этого зачистить сварочные швы и вскрыть все металлические детали антикоррозийным средством.
8. Подготовить деревянные элементы. Для этого необходимо нарезать планки на нужные части, тщательно зашкурить их, довести до идеально гладкого состояния, покрыть пропиткой, дать высохнуть.
9. Прикрепить к деревянным каркасам скамьи и стола деревянные части.
10. Вставить оси и упоры, расширить концы труб.
