Дисковая пилорама своими руками: устройство и работа

Изготовление станка из болгарки

Подходить к созданию большой пилорамы нужно постепенно. Это связано с особой техникой безопасности при работе с пилами.

Самый элементарный вид станка – это пилорама из болгарки. Своими руками собирается буквально за несколько часов, если имеется уже готовый пильный диск. Конечно, его трудно назвать пилорамой в широком смысле слова, однако, на первый случай для приобретения опыта вполне сгодится. Хорошая болгарка имеет мощность около 2 кВт и частоту вращения до 3 – 5 тысяч об/мин. Таким приспособлением распускают доски толщиной не более 50 мм и применяют в качестве дополнительной циркулярной пилы в столярных цехах.

Для изготовления этой пилорамы нужны: сама болгарка, дисковая пила на 250 мм, небольшой стол со столешницей и лист железа толщиной 1 – 1,5 мм. Защитный кожух с болгарки снимают.

Столешницу покрывают тонкой жестью для лучшего скольжения пиломатериала. Затем в центре стола делают прорезь для диска пилы. Эта щель должна быть больше диска на 3 – 4 см по длине и 1,5 – 2 см по ширине. Это необходимо для регулировок пилы и самоудаления опилок. Диск пилы закрепляют на болгарку стандартными гайками. Затем этот инструмент надёжно фиксируют снизу столешницы хомутами и болтами. При этом сама пильная часть диска должна выступать сверху стола примерно на 10 см.

Пилорама практически готова к работе. Только нужно ещё установить и укрепить линейку вдоль пиления с помощью струбцин или болтов как на фото. Она нужна для упора доски во время роспуска. А также по ней регулируют ширину изготовления пиломатериала.

Высоту выступающей части пилы можно устанавливать с помощью поднятия или опускания столешницы. Для этого один край закрепляют на шарниры, а другой на высокие регулировочные болты. Тогда таким станком можно выпиливать пазы и четверти на досках, что часто необходимо при производстве столярных изделий.

Как изготовить

Рассмотрим более детально, как самостоятельно изготовить пилораму из обычной бензопилы на примере стационарной конструкции.

Что потребуется

Для работы потребуются следующие материалы:

• Бензопила.
• Сварочный аппарат.
• Металлические трубы квадратного сечения.

Процесс изготовления

Для изготовления устройства придется выполнить следующие действия:

• Собрать основание будущей пилорамы из труб и уголков. Сразу монтировать конструкцию не нужно. Сначала надо сложить ее и проверить, насколько ровно соединены все элементы. Делают это при помощи уровня. Только после этого трубы соединяют между собой при помощи сварки.
• Когда прямоугольник основания собран, для большей прочности конструкции его необходимо укрепить как минимум двумя стяжками. Изготовить их можно из тех же металлических труб. Стяжки крепят поперечно на равном удалении друг от друга. Лучший вариант крепления – болтовое.
• Затем поверх труб, из которых собрано основание конструкции, наваривают более тонкие трубы или металлопрофиль. Они будут служить направляющими для распиливаемых бревен и не позволят им свалиться с пилорамы. Также приваривают поперечные направляющие. В идеале они должны вращаться – это обеспечит более плавное движение бревна и минимизирует усилия, которые необходимо прикладывать во время работы устройства.

• После того, как основание полностью готово, его устанавливают на стойки. Лучше всего на их роль подойдут стальные угольники. Их приваривают в углах основания. Для большей прочности конструкции между стойками можно приварить раскосы.
• После собирают тележку для режущей части. Она представляет собой прямоугольник из металлических труб, опирающийся на две продольные стальные полосы. Между этими полосами и стенками прямоугольника устанавливают по два откоса, чтобы конструкция была устойчивой. Под полосами размещают ролики, которые будут обеспечивать перемещение режущей части по основанию. Затем к одной из полос приваривают еще одну трубу, соединив ее сверху с прямоугольником. Это – место крепления для пилы.
• Когда тележка готова, закрепляют пилу. Сделать это можно самыми разными способами. Самый распространенный способ – фиксация корпуса пилы с помощью струбцин или металлических стяжек. Он достаточно надежен и не причиняет необратимых повреждений устройству. При необходимости к тележке доваривают дополнительные поперечные планки из тех же труб, из которых были изготовлены остальные части конструкции.

Пилорама из ручной дисковой пилы

Наиболее быстрый способ изготовления пилорамного станка – это использование стандартной ручной дисковой пилы, которую можно купить в любом хозяйственном или строительном магазине. Её точно так же, как и болгарку, закрепляют снизу столешницы, делают прорезь для диска и линейку для упора. Станок готов к работе.

У такого приспособления есть одно преимущество перед станком из болгарки. В стандартной модели ручной дисковой пилы предусмотрен наклон режущего инструмента от 0 до 70 градусов, что позволяет делать пропилы под разными углами. Это необходимо при изготовлении, например, треугольных плинтусов или фигурных реек. В производстве оконных деревянных рам часто нужен специальный углопил (углопильный станок), на роль которого как раз и подходят ручные дисковые пилы.

Изготовление диска и балансировка

Пилорама — это оборудование повышенной опасности. При изготовлении дисковой пилы необходимо соблюдать меры безопасности: вращающиеся части должны быть закрыты.

Для самостоятельного изготовления диска понадобится либо стальная, либо дюралюминиевая заготовка диаметром около 45 см и толщиной 0,3 см. Чтобы эту заготовку превратить в пилу, достаточно просто сделать на ней всего пару зубов. Можно сделать и больше, но двух будет достаточно для того, что инструмент справлялся с любым деревом.

Резцы можно создать из металлических пластинок. Когда они будут готовы, их останется только прикрепить к диску посредством сварки.

После того как будет изготовлена самодельная пилорама дисковая своими руками, потребуется ее сбалансировать, чтобы повысить качество распила. Режущий элемент закрепляется на валу. Выточить его можно на токарном станке, и хотя тщательную балансировку проводить необязательно, все-таки нельзя допускать, чтобы диск соприкасался со стенками распила. Пила будет хорошо работать при расположении резцов под углом около 30 градусов, а угол заднего схода должен составлять 15 градусов.

Изготовление пилорамы — несложный процесс, который требует лишь небольших финансовых вложений для покупки необходимых компонентов. В целом самодельная пила обойдется гораздо дешевле, чем станок, купленный в готовом виде.

Мини пилорама станет прекрасным аппаратом для старта деревообрабатывающего производства или самостоятельного возведения деревянного коттеджа. Сегодня много людей строят и ремонтируют здания из дерева собственноручно. Для того, чтобы быстро и качественно обработать ствол дерева нужно использовать пилораму. В этой статье мы расскажем о том, как сделать мини пилораму.

Большое самодельное устройство

Для такого мощного агрегата делают надёжный каркас из швеллеров и уголков. На нём будут крепиться: электродвигатель мощностью 3 – 5 кВт, подвижный подрамник и система регулировок для работы станка. В устройство пилорамы входит ещё каретка, направляющие рельсы и устройства для удержания брёвен от смещения.

Если в циркулярных станках оператору нужно подавать пиломатериал к пиле, то здесь все наоборот. Бревно закрепляют на базовой основе перед станиной, а сам пилящий агрегат толкают к заготовке по рельсам. При правильной установке и регулировке подвижных частей работа происходит плавно и без усилий со стороны оператора. Такой станок способен делать пропил заготовки горизонтально и вертикально. Поворот двигателя с пилой осуществляет рабочий.

При движении вперёд диск производит пропил горизонтально. После прохода оператор поворачивает двигатель на 90 градусов, пила становится в вертикальное положение. Совершается движение назад с одновременным пропилом бревна. После чего производится опускание подрамника с двигателем регулировочным винтом на заданный размер. И затем повторяется новый цикл работы. На движения вперёд и назад тратится всего около 2 – 3 минут.

Конечно, можно изготовить пилораму, которая будет пилить сразу и горизонтально, и вертикально. Но для этого нужно два электродвигателя одинаковой мощности и частоты вращения. При этом существенно и неоправданно усложнится устройство агрегата, что нерентабельно в домашних условиях.

Читать также: Доработка стойки для дрели

Самодельная угловая дисковая пилорама может за один рабочий день произвести распиловку от 5 до 8 кубометров древесины. С помощью её изготавливают:

• заготовки погонных пиломатериалов;
• брус многослойный для строительства домов;
• радиальный и обрезной пиломатериал для столярных производств;
• паркетную доску;
• делают индивидуальный раскрой бревна под спецназначение.

Угловая дисковая пилорама имеет ряд преимуществ перед ленточной машиной такого же типа. А именно:

• наименьший объем отходов пиления;
• высокая надёжность;
• исключает волнистость поверхности доски. У ленточных пилорам это бывает при плохо натянутой ленте пилы;
• высокое качество обрезания;
• распиловка происходит на одной установке.

На больших деревообрабатывающих предприятиях применяется финская дисковая пилорама Кара. Она представляет собой двухпильную систему с подвижной лентой для подачи древесины. Способна распустить бревна толщиной до 80 – 90 см. Производительность до 20 кубометров в час. Она имеет сложную систему управления. Обслуживающий персонал 2 человека. Недостатком является высокая цена не только на саму пилораму, но и на пильный диск, стоимость которого около 20 тысяч рублей. Для распиловки твёрдых пород древесины, например, дуба или лиственницы применяются диски со стеллитовыми наконечниками. Эти пилы в несколько раз дороже простых.

Самодельное изготовление таких станков не производится по причине их сложности и дороговизны отдельных узлов.

В частном хозяйстве дисковая пилорама своими руками дает возможность производить брус, доски из бревен среднего и большого сечения. С ростом предполагаемого объема продукции, увеличиваются требования к точности, тщательности выполнения сборочных работ, качеству использованных материалов.

Рекомендации по изготовлению

В том случае, если установка будет применяться в коммерческих целях и для работы с большими объемами материала, подходить к вопросу собственноручного изготовления необходимо максимально ответственно и внимательно. Модели, сделанные своими руками, не во всех случаях способны делать качественный распил при постоянном воздействии нагрузок. Такие конструкции лучше изготавливать для незначительных работ.

Для начала нужно подобрать показатели мощности и число оборотов двигателя. Как правило, при монтаже электропривода не появится никаких проблем, но вы будете вынуждены подсоединять линию в 380 V, потому что понадобится установка трехфазных моделей.

Заранее нужно составить чертежи будущего оборудования. Запомните, что каких-то определенных правил для самостоятельного создания мини-пилорамы не существует — оборудование в каждой ситуации получается индивидуальным.

Но можно воспользоваться рекомендациями профессионалов:

• каркас следует делать из швеллеров под номером 6 и 4. Соединения можно сделать двумя способами — сваркой и болтами. Это благоприятно скажется на долговечности конструкции;
• для изготовления направляющих лучше пользоваться рельсами Р50. Затем под них следует подобрать колесики;
• при изготовлении необходимо обратить внимание и на то, что ширина подвижной платформы и каретки не должна различаться;
• размещение привода. В связи с тем, что большая часть моделей обладает воздушным охлаждением, двигатель рекомендуется устанавливать подальше от участка распила. Для дискового привода нужно сделать цепную передачу или вал.
• для обеспечения защиты исполнителя на платформу ставится специальный щит из стального сплава. Эта конструкция позволит предотвратить опасные ситуации.

При эксплуатации самодельной мини-пилорамы необходимо регулярно проверять работоспособность оборудования. Такие установки при долгом применении могут утрачивать свои изначальные свойства. Также не стоит забывать о двухсторонней заточке пил, а после окончания их ресурса — производить замену элементов.

Выбор конструкции

Разрабатывается конструкция дисковой пилорамы под конкретные нужды. Производительность, ширина бревна, ровный рез на всю длину заготовки предполагают определенные технические решения в собираемом оборудовании. При ручной подаче увеличивается волна плоскости полученной доски. Размер диска пилы, пределы его смещения относительно упорной площадки зададут максимальный габарит древесины под распиловку.

Главные узлы

Компоненты будущего станка нужно сначала правильно расположить на чертеже. В устройство любой дисковой самодельной пилорамы входят:

• рама. Объединяет все составляющие в функциональное целое. В то же время расстояние между частями должно позволять безопасно выполнять работу своими руками, техническое обслуживание, охлаждение, удаление отходов. Главные качества – устойчивость, жесткость;
• двигатель. Электрический трехфазный вариант выбирают по мощности, количеству оборотов. Рабочее напряжение 380 В. При отсутствии подключения к сети ставят бензиновый мотор с повышающим редуктором;
• режущий узел. Располагается горизонтально, вертикально. Состоит из одного диска или двух (угол). Одиночная пила может фиксироваться в одном заданном положении или поворачиваться на 90° для исключения обратного холостого хода (рез угла);
• линия подачи. Простая самоделка ограничивается неподвижным столом с ручной подачей. Используют этот тип для мелких работ своими руками с заготовками не больших размеров. Массивное бревно подают под нож на каретке;
• пульт управления. Выполняет операции включения/отключения, доступные регулировочные переключения (обороты, подача, индикация). Выносится в удобное для работы и контроля процесса место на раме.

Несмотря на то, что изготовление происходит в домашних условиях, надо соблюдать меры безопасности – вращающиеся части закрывать кожухом, со стороны оператора установить защитный лист металла от разлета диска. Деревообрабатывающие дисковые пилорамы относятся к оборудованию повышенной опасности.

Два диска

Повысить производительность переработки позволяет конструкция дисковой пилорамы с двумя одновременно работающими режущими инструментами. Располагаются они под прямым углом друг к другу. Такие самодельные устройства более сложны в изготовлении.

Каждый диск снабжается своим двигателем и приводом. Частоту оборотов подбирают одинаковую.

Перемещение по горизонтали угловых пар диска с приводным механизмом происходит на подвижной каретке. Под нее выставляют направляющие. Для регулировки своими руками взаимного расположения дисковых пил, каждую пару оснащают регулировочными приспособлениями.

Самодельная дисковая пилорама с двигателем: технология сборки, схема, видео

При выборе варианта изготовления самодельной пилорамы многие владельцы частных лесопилок сравнивают дисковые и ленточные модели, отдавая предпочтение первым при наличии качественного пильного круга с большим диаметром и достаточно мощного электродвигателя.

Универсального руководства по сборке таких конструкций не существует, но с рядом рекомендаций и учитываемыми факторами стоит ознакомиться заранее.

Правильные представления помогают создать видео инструкции и готовые чертежи, но в целом этот вариант считается сложным в реализации.

В каких случаях стоит сделать дисковую пилораму своими руками

При всех преимуществах распила древесины вращающимся кругом (гладкость поверхности, высокая скорость работ, ведение пилы в обоих направлениях, экономия на расходниках) такое исполнение чаще встречается в промышленных моделях, чем в самоделках. Это объясняется следующими факторами:

1. Значительным энергопотреблением из-за большой площади трения диска. Для получения оптимальной мощности привода в кВт рекомендуется диаметр распиливаемого кругляка в дециметрах умножить на 1,7.

Становится понятно, что нужными характеристиками в итоге обладают трехфазные электрические моторы, стоящие дорого.

Бензиновые двигатели при всей своей мощности и практичности выдают недостаточную частоту оборотов для обеспечения вращения толстого диска с диаметром от 500 мм, а другие использовать на пилораме не имеет смысла.

2. Высокими рисками биения круга, сводящимися к минимуму только в результате заводских испытаний.

3. Серьезными требованиями к режущему узлу. Ручного движения дисковой пилы недостаточно для обеспечения нужной точности расшивки, а сделанные самостоятельно каретки практически всегда имеют перекос в 1-2 мм, что в свою очередь приводит к отклонению круга на 5-6 мм и возникновению на лесопилке опасных ситуаций.

4. Отсутствии простых конструктивных решений, направленных на перемещение каретки по вертикали (приходится либо поднимать бревно самому, что не всегда возможно, либо покупать дополнительные приспособления, что отрицательно сказывается на смете).

Исходя из вышеизложенного сделать самодельную дисковую пилораму целесообразно лишь при выполнении одного из перечисленных ниже условий или их сочетании:

• доступности кругляка в большом количестве и дальнем расположении лесопилки. Затраты на оплату ее услуг и транспортировку зачатую превышают вложения в самоделку, последние становятся окупаемыми при распиле леса на продажу.
• наличии оборудования для переработки опилок, образуемых при работе с дисковыми пилами в большом количестве.
• ведении деревянного строительства своими силами в условиях ограниченного бюджета.
• планировании выполнения распиловки древесины по вызову. Пилораму достаточно просто сделать мобильной, количество отходов особой роли не играет, а качество поверхности досок – наоборот.
• наличии в свободном доступе в хозяйстве мощного двигателя (в идеале – электрического, а не бензинового мотора) и других материалов.
• достаточных навыках для сборки угловой пилорамы.
• проверке производительности и особенностей какого-либо планового проекта.

Устройство, необходимое оборудование и материалы

Стандартная схема любой дисковой пилорамы включает устойчивый и жесткий корпус, удерживающий и объединяющий остальные узлы, двигатель, режущий узел с горизонтальным или вертикальным расположением круга, линию закрепления и подачи бревна, пульт управления или другие элементы пуска и защиты привода.

При выборе материала для рамы предпочтение отдается металлу, хотя при отсутствии средств ее можно сделать из дерева, при составлении плана и расчета расстояния между отдельными элементами учитываются требования безопасности, удобства ТО и удаления отходов.

При соединении соседних частей корпуса пилорамы рекомендуется совмещать сварку и метизы, мобильные разновидности нужно сделать разборными.

Основным режущим элементом в таких устройствах является зубчатый диск, изготавливаемый из качественной стали и рассчитанный на длительную службу. Мнение, что его можно сделать из металлической пластины ошибочно, это же относится к советам о закрепленных вручную зубах или вырезанного с помощью болгарки профиля.

Единственно верным решением будет покупка нового или использование старого круга от дисковой пилы после заточки на специальном станке.

Рекомендуемый минимум его диаметра составляет 500 мм (при это часть занимает посадочное отверстие, модели с 800 мм расходниками расшивают бревно с сечением до 35 см, не более), чем выше будет его качество, тем меньше древесины уйдет в расход (даже при использовании специализированных дисков эта величина достигает 2-5 %, у обычных разновидностей потери составляют 8-10 %). Устанавливать на самоделках огромные круги также не рекомендуется из-за соображений безопасности, даже при условии достаточно мощного мотора они начинают биться, оптимальным диапазоном считается 600-800 мм.

При выборе между электрическим и бензиновым двигателем предпочтение однозначно отдается первому варианту. Лучшие результаты достигаются при установке на пилораму мощного трехфазного мотора с возможностью регулировки оборотов и защитой от перегрева.

Наличие какого-либо передаточного узла обязательно, соответственно следует позаботиться о ремнях и шкивах или их аналогах. Ввод в схему бензинового двигателя возможен только при его совмещении с повышающим редуктором.

При усложнении конструкции (автоматическом движении каретки или установки привода на линию подачи, вводе дополнительной пилы) число моторов увеличивается, их мощность и характеристики рассчитываются отдельно в зависимости от выполняемой задачи.

При выборе ориентации режущего диска учитывается, что при вертикальной направленности уменьшается количество отходов и в 2-3 раза сокращается энергопотребление двигателя (круг меньше цепляется за древесину), но увеличивается травмоопасность и усложняется блок подачи.

Обеспечить установленную для дисковых разновидностей точность распила в пределах 6 мм в кустарных условиях почти невозможно, по этой причине большинство собранных своими руками конструкций имеют горизонтальную ориентацию режущего узла.

При наличии соответствующих навыков и средств стоит сделать самодельную угловую дисковую пилораму, с двумя отдельными электродвигателями, работающими одновременно.

В зависимости от выбранной линии и способа подачи выделяют группы с неподвижным режущим узлом с направляемым кругляком или перемещаемой вдоль бревна кареткой.

В простейшем исполнении пилорама делается в виде устойчивого стола с закрепленным снизу приводом и выступающим диском, но производительности такого устройства для расшивки бревен будет недостаточно, они используются лишь при работе с досками и плоскими заготовками.

В случае самоделок для первичной переработки леса свои плюсы и минусы имеют оба варианта, схема с неподвижным бревном и перемещаемой вручную кареткой является самой распространенной.

Руководство по изготовлению пилорамы своими руками

При сборке самодельного устройства рекомендуется придерживаться следующей общей инструкции:

1. Из швеллера с высотой от 50 мм изготавливается каркас рамы, в нужных местах закладываются отверстия для крепления остальных узлов. Соединения сваривают и усиливают болтами.

2. В нижней части корпуса размещаются фиксаторы и подъемники бревна.

3. В верхней части рамы на роликах устанавливается перемещаемая каретка с режущим узлом, принимаются меры по обеспечению бесперебойного питания привода без риска повреждения проводов.

4. Окончательно собирается режущий узел, включающий вал, ременную или цепную передачу и максимально удаленный от зоны распила электродвигатель, насадку диску выполняются после наладки их работы и устранении биений.

5. Перед вводом в эксплуатацию конструкцию несколько раз проверяются на холостом ходу, на первых пробах используют сухие и ровные бревна.

Возможные ошибки и рекомендации

Для обеспечения надежной и безопасной эксплуатации и продления срока службы самодельной пилорамы рекомендуется:

• Организовывать распил кругляка по направлению схождения волокон (от комля к верхушке). Мощности двигателя самоделок как правило недостаточно для обратного пуска пилы, игнорирование этого требования приводит к увязыванию или повреждению диска.
• Защищать вращающиеся части кожухом и закрывать участок оператора листом металла.
• Размещать электродвигатель вдали от зоны непосредственного распила, это, вкупе с требованиями безопасности является причиной ввода в схему ременной или цепной передачи.
• Продумать способ удаления отходов. При изготовлении самоделок для стационарных лесопилок целесообразно купить стружкосборник или соответствующие емкости и скребки.
• Вынести отдельно на раму пульт управления.
• Принять меры по устранению вибраций, проверять надежность соединений и швов.

Чертеж и материал

В зависимости от конструкции, составляют чертежи дисковой пилорамы различной сложности. В индивидуальной разработке нужно учесть определенные требования.

• используя подачу бревна на каретке, ширину платформы принимают равной ширине направляющих рельс. Это обеспечит устойчивость под нагрузкой. Рельс берут Р50, катки подбирают соответственно;
• на платформе предусмотреть зажимы для ствола дерева, удобную, надежную фиксацию различных размеров заготовки;
• желательно не совмещать на жесткий привод электромотор и пилу. Следует защитить его ременной (цепной) передачей. Это позволит улучшить воздушное охлаждение обмоток, вывести из зоны интенсивного образования древесной пыли. Перед созданием своими руками чертежа нужно измерить размеры двигателя, при одинаковых характеристиках, производитель дает свой размер по габариту;
• рабочую зону рассчитывать для пилы Ø 500 – 700 мм;
• раму, в зависимости от габаритов установки делать сварную или разборную (перемещение на новое место работы). В основную обвязку ставят швеллер № 4, № 6. Дополнительные элементы жесткости делают из стального уголка, трубы (при необходимости).

Читать также: Удельное электрическое сопротивление константана

Что необходимо для проведения работы по самодельному созданию лесопилки?

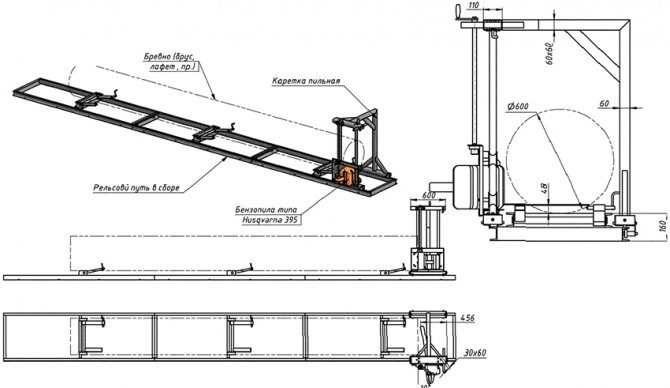

Для того, чтобы пилорама из бензопилы своими руками была изготовлена правильно, следует скачать или самостоятельно создать чертежи, в которых отражаются основные линейные размеры и правильность расположения всех элементов. Перед тем как заниматься этой работой, следует решить, где будет проводится установка оборудования. Пилорама из бензопилы может иметь различные габаритные размеры, что позволяет проводить установку практически в любом помещении. Также нужно предусмотреть возможность крепления конструкции к основания. Во время резки может образовываться достаточно много пыли. Поэтому при работе в закрытом помещении следует позаботится о наличии специальной вытяжки.

При рассмотрении того, как сделать пилораму из бензопилы самостоятельно, следует обратить внимание на нижеприведенный список необходимых деталей:

Швеллеры длиной 8 метров и высотой 150 миллиметров в количестве 2-х штук

Стоит обратить внимание на то, что швеллеры будут принимать всю нагрузку, которая может быть весьма существенной. Две рельсы. Они станут верхней частью пилорамы, а также своеобразными направляющими для подвижного элемента

Рельсы должны быть исключительно прямыми, не иметь дефектов. Уголки, штиль, размеры которых 50 на 100 и 40 на 40 миллиметров. В качестве стяжек используются отрезки водопроводной трубы, длина которых 25 сантиметров. Плита из стали длиной около 60 сантиметров и толщиной не менее 4 сантиметров. Механизм подвижных шлангов, выступающих в качестве защиты для электропроводки. Трубы, диаметр которых 35-40 миллиметров. Ручная бензопила. К выбору пилы следует отнестись основательно. Следует учитывать тот момент, что от ее показателей будет зависеть особенности проводимого пила дерева.

Порядок сборки

Процесс монтажа своими руками делят на 3 этапа. После каждого сверяют с рабочим чертежом размеры, допуски, предел хода подвижных частей.

1. Каркас несущей рамы. Выполняют сварные (болтовые) стыки. Проверяют качество, диагонали, расположение посадочных мест, устойчивость.
2. Подающая часть. В случае неподвижного стола, уровнем выставляют горизонтальную плоскость. Фиксируют совпадение продольной оси с несущей рамой. Для подвижной платформы сначала выставляют рельсы на одном уроне соосно между собой и основанием. Нагружают тележкой с проверкой плавности хода, отсутствия затирания реборды колес. Небольшая самодельная дисковая пилорама может иметь легкую тележку на подшипниках, роликах. Для них делают направляющую колею из уголка для прохода вперед — назад. На больших моделях применяют принцип перемещения каретки с диском над неподвижно закрепленным на столе бревном.

Дисковая бытовая пилорама Астрогань 2

• Режущий орган. Первым выставляется вал пилорамы с пилой. Опорный подшипниковый узел крепят на подрамник, проверяют ось вращения, наличие биений. Затем на посадочные пазы навешивают двигатель. Болт крепления не должен располагаться у края паза. Если используется клиноременная/цепная передача, То при многократных оборотах она послабляется, необходима последующая натяжка. При замене на новое изделие двигатель снова подают ближе к валу. Плавную регулировку можно выполнить распорными болтами по каждой стороне. Сильно натянутый ремень или цепь перегреваются при длительном действии оборудования.

При сборке угловой пилорамы своими руками с блоком дисков на подвижной каретке, проектные расстояния контролируют по всей длине хода. Неожиданное изменение углов наклона пил во время распиловки приведет к порче сырья, аварии.

Как сделать самостоятельно дисковую пилораму в домашних условиях?

Дисковая пилорама, изготовленная своими руками, поможет домашнему мастеру из подходящих заготовок произвести необходимое количество пиломатериалов.

У жителей, проживающих за пределами городов, имеются возможности использовать бревна деревьев из близлежащих лесов.

На строительных базах предлагают хвойные породы, а в лесах можно найти ценную древесину, которая подойдет для изготовления оригинальных предметов мебели.

Домашняя установка для выпиливания досок и бруса поможет реализовать самые необычные идеи. Сделать ее для дома сумеет любой мастер, который постоянно пользуется инструментом. Остается только выбрать оптимальную схему будущего устройства, подобрать нужные комплектующие, а затем приступить к изготовлению собственной пилорамы.

Типы пилорам

Перед пилорамой ставят основную задачу: выполнять распиловку сырья на подходящие брусья и доски. Сам процесс можно реализовать разными конструкциями установок:

1. Рамная, в ней на специальное раме устанавливаются плоские пильные полотна. Они совершают возвратно-поступательные движения. Распиливаемый материал подается на специальных тележках. Изменяя расположение пильных полотен, добиваются получения пиломатериала нужного формата.
2. Ленточная использует пильное плотно, изготовленное в виде замкнутой ленты. Оно совершает только поступательное движение, получаемое от роликов. Материал подается в зону распила. Остается только выставить инструмент в нужном положении. На современных устройствах можно задать программу, по которой будет выполняться распил.
3. Цепная – в подобной установке используются специальные шины, в них работу выполняет цепь с зубьями. Конструктивно подобные пилорамы относят к наиболее простым. Нужно только иметь направляющие для перемещения инструмента или распиливаемого материала.
4. Дисковые имеют в качестве основного рабочего устройства диск с зубьями. При вращении каждый зуб вырезает только небольшую часть материала. Максимальный размер пропила зависит от диаметра режущего приспособления. Иногда для расширения возможностей оборудования устанавливают не один, а два и более дисков. Изготовление подобной пилорамы привлекает тем, что можно применить инструмент, который несложно приобрести.

У любого мастера возникает вопрос, как сделать устройство, чтобы оно обладало определенными способностями. Нужно разработать схему установки. Она должна включать ряд основных узлов:

• направляющие для перемещения инструментальной рамки (рельсовый путь);
• сама рамка, на которой крепится инструмент;
• фиксатор для заготовки (бревна);
• вспомогательные приспособления для фиксации и перемещения инструмента по рамке.

Общий вид конструкции простейшей дисковой пилорамы: 1 – направляющие; 2 – инструментальная рамка; 3 – пильный диск; 4 – клиноременный редуктор.

Нужно рассмотреть, из чего состоят узлы самодельной дисковой пилорамы. Тогда подобрать исходные материалы.

Назначение этого узла: обеспечивать прямолинейное перемещение инструмента относительно закреплённой заготовки. Можно использовать рельсы. Они выпускаются элементами длиной до 30…40 м.

При проектировании малогабаритной пилорамы, способной выполнять распил бревен до 8 м, можно использовать прямоугольные профильные трубы. Они гораздо легче стандартных рельсов, их значительно проще сваривать с дополнительными опорными фрагментами.

Чтобы рамка могла перекатываться по направляющим, нужны колеса. Они будут перекатываться по импровизированным рельсам. На катках нужны реборды, их назначение удерживать направление без смещения.

Инструментальная рамка

Узел обеспечивает горизонтальное и вертикальное перемещение пильной головки. Угловая дисковая пилорама имеет возможность поворачиваться под углом 90 ⁰.

Рамка имеет:

1. Механизм вертикального перемещения.
2. Механизм горизонтального перемещения.
3. Измерительные устройства, позволяющие смещать инструмент на заданное расстояние в вертикальной и горизонтальной плоскостях.
4. Пильная головка.
5. Механизм поворота пильной головки. Она может фиксироваться в двух положениях.

Конструкция собрана на металлокаркасе из профильных прямоугольных труб. Перемещение элементов происходит по телескопическим направляющим. Неконтролируемые смещения не допускаются.

Фиксатор материала

Требование жесткости СПИД (станок-приспособление-инструмент-деталь) определяют необходимость фиксации заготовки перед началом выполнения работы. Специальные фиксаторы располагают между основными направляющими, по которым перемещается инструментальная рамка.

Используются специальные замки и крючки, которые могут заглубляться в тело обрабатываемой детали, а затем закрепляться в определенном месте.

Конструкция пильной головки включает:

• электродвигатель;
• вал, на котором монтируется инструмент;
• пильный диск.

Установка пильной головки на раме при пилении древесины:

Конструкция предусматривает возможность установки диска так, чтобы вал не выступал за пределы пиления. Вал устанавливается в подшипниках, исключается смещение при нагружениях.

Включение и выключение электродвигателя выполняется с помощью пульта управления.

Проектирование установки

Для изготовления пилорамы нужно разработать компоновочную схему. В ней выполняется определение положения узлов. Рассматриваются их взаимодействие.

Нужны расчеты по определению мощности двигателя. Для диска диаметром 400 мм и более потребуется 5 кВт. При меньшем значении производительность пиления окажется невысокой.

Конечно, для самодельной установки полный комплект чертежей не нужен, но основные эскизы потребуются. Пользуясь ими, мастер прорабатывает особенности взаимных перемещений подвижных элементов.

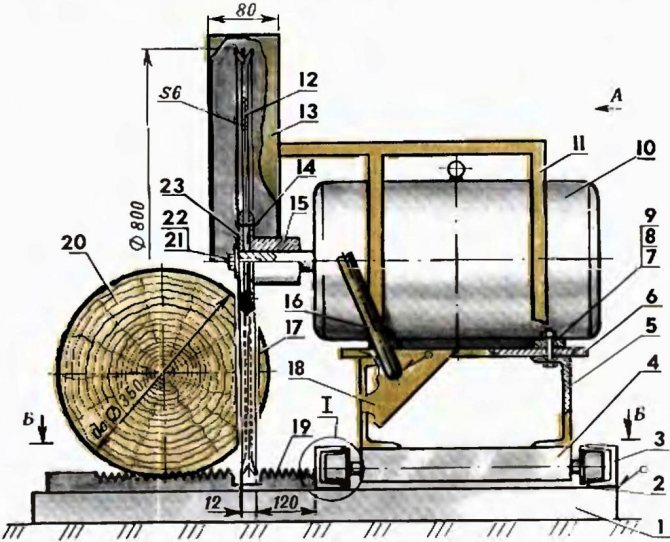

Общий вид дисковой пилорамы. Видны основные элементы конструкции – рельсовый путь, инструментальная рамка, пильная головка:

В качестве рельсов будут использовать профильные трубы 40·60 мм. Между ними предусматривается расстояние 900 мм. С учетом захвата и установки вспомогательных элементов максимальный размер обрабатываемого бревна окажется равным 600 мм.

Длина хода по рельсам составит 9 м. Пилорама сможет распиливать бревна длиной около 8 м. Гарантированное расстояние между рельсами обеспечат поперечные трубы размером 60·80 мм. Предусматривается болтовое крепление между деталями направляющего рельсового пути.

Изготовление и сборка узлов

После проработки конструкции составляются спецификации. Они нужны для того, чтобы знать, сколько и каких деталей присутствует в пилораме. Начинается работа по заготовке комплектующих деталей и узлов.

По мере изготовления можно начинать сборку. Собирая отдельные фрагменты в промежуточные узлы, прорабатывают параметры элементов, которые еще предстоит создать.

Монтировать рельсовый путь нужно на подходящее основание. Нужно создать прочную подушку. Большинство мастеров останавливают выбор на гравийно-песчаном основании.

1. Нужно удалить почву на глубину до 20 см.
2. Насыпать песок слоем 100 мм.
3. Полить водой и утрамбовать.
4. Засыпать щебень с небольшой горкой.
5. Сверху присыпать песком.

Остается поливать и трамбовать основу будущего пути. Желательно использовать вибрационную машину для трамбовки. Ее воздействие ощущается на глубине до 30 см.

• производится разметка расположения обоих рельсов;
• выполняется сборка рельсового пути;
• для фиксации его по месту забиваются костыли;
• к костылям привариваются трубы;
• по собранному пути производят пробный прокат инструментальной рамки;
• уточняются недостатки и устраняются.

Окончательная сборка

По мере изготовления и приобретения необходимых деталей и оборудования пилорама приобретает задуманный вид. Настанет день, когда все узлы окажутся на своем месте.

1. После установки всех деталей на свое место производится прокатывание рамки по рельсам. Включаются и выключаются двигатели пильной головки.
2. Имитируется производственный процесс.
3. Проверяется работоспособность.
4. Оценивается удобство управления.
5. Нужно проверить, насколько быстро можно выключить пильный диск. Аварийная остановка может потребоваться в процессе работы.
6. Анализируется работа устройств фиксации бревна на рельсовом пути.

Если в будущем будет работать наемный работник, то разрабатывается инструкция по эксплуатации. Разрабатываются правила техники безопасности.

: самодельная дисковая пилорама – устройство станка.

Завершение основных работ по изготовлению дисковой пилорамы – это производственные испытания. Здесь устанавливаются основные показатели оборудования. Попутно могут намечаться пути совершенствования, к которым, возможно, потребуется перейти позже.

Проводится испытания по продольному пилению, когда диск пилы установлен горизонтально.

Проверка работы при горизонтальном пилении заготовки:

В конце пути оценивается сложность поворота пильной головки вокруг своей оси.

Проверка удобства переведения пильной головки из горизонтального в вертикальное положение:

Приборы контроля за перемещением пильной головки внутри инструментальной рамки:

Уточняется порядок выставления размеров при производстве работ.

На этом закачиваются испытания пилорамы. Для удобства эксплуатации при любой погоде на ней монтируется навес. Заготовки и пиломатериалы желательно хранить под навесом или в помещении, куда не попадают атмосферные осадки.

Пилорама готова. Можно начинать ее активную эксплуатацию.

Индивидуальный подход

Там, где не требуется пилорама большой производительности, конструируют мини-станок со скользящей подачей по неподвижной плите.

С увеличением веса, длины заготовки стол оснащают свободно вращающимися вальцами для облегчения ручного нажима.

Универсальным решением будет поворотный (90°) редуктор для дисковой пилы. В некоторых случаях хозяин предпочитает установить торцевые зажимы для вращения заготовки вокруг продольной оси.

Двигать дерево или пилу – решающий вопрос в разработке конструкции пилорамы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Изготовление дисковой пилорамы своими руками позволяет значительно удешевить оснащение небольшого цеха по организации деревообработки.

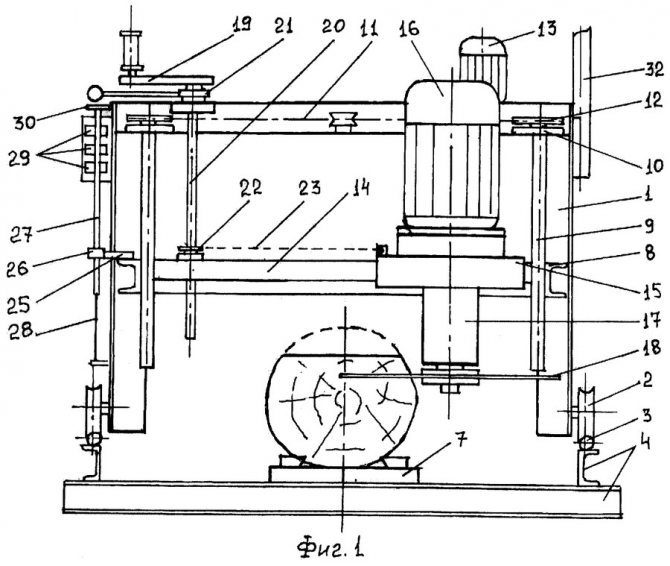

Схема самодельной пилорамы.

Цепная пилорама своими руками

Конструкция этого агрегата проще и меньше по размеру, чем ленточный аналог. Работает по тому же принципу, отличаясь только типом пилы. В данном случае для распила бревен используется специальная цепь, натянутая на шину.

Изготовить ее намного легче, достаточно всего лишь четко следовать советам, как сделать самодельную пилораму цепного типа.

Обратите внимание!

•

  Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

•

  Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

•

  Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Предназначение агрегата

Древесина представляет один из наиболее распространенных и востребованных стройматериалов. Самым популярным способом обработки древесины является распиловка материала при помощи пил различной конструкции. Очень часто в качестве распиловочного оборудования применяются дисковые пилы. Такая конструкция позволяет качественно и быстро изготовить из обычного «кругляка» обрезные и необрезные древесные пиломатериалы, также можно с легкостью изготовить брус, доску или рейки в соответствии с заданными размерами.

Дисковые установки могут применяться для осуществления последовательной обработки древесины после распила при помощи ленточной пилы и для изготовления первичных пиломатериалов.

Подобное оборудование обладает высоким уровнем производительности, так как имеет возможность осуществлять продольную и торцевую обработку, а также деление.

Дисковая пилорама является незаменимым оборудованием при проведении строительства деревянных домов, ее использование позволяет ускорить и упростить строительные работы.

Применение этого оборудования является особенно эффективным при продольной распиловке крупного бруса. Эта процедура занимает всего лишь несколько минут.

Конструкция установки

Дисковая пилорама представляет собой аппаратный станок, осуществляющий продольную распиловку дерева. Функционирование оборудования обеспечивается использованием в качестве силового привода электромотора соответствующей мощности. Основными элементами пилорамы являются:

• два электродвигателя;
• дисковые пилы;
• рельсовые направляющие;
• каретки.

Элементарная конструкция установки представляет собой стол, на котором монтируется вал с диском, режущая часть последнего вращается над плоскостью стола.

Распиловочная установка пилорамы.

Такая самодельная дисковая пилорама чаще всего применяется в бытовом использовании. Промышленная установка имеет более сложное строение и оснащается дисковыми пилами, которые имеют возможность в процессе работы изменять угол пиления.

Основным рабочим элементом установки является дисковая пила, которая монтируется на валу шпинделя установки или на валу электродвигателя. В зависимости от конструкции такие установки могут быть одно- или многопильными. В многопильном агрегате для привода в действие рабочего инструмента используются отдельные электромоторы, которые могут по своей мощности не совпадать между собой.

Читать также: Как собрать авр своими руками

Каркас установки монтируется из прочных труб, которые скрепляются при помощи сварки. В качестве направляющих в конструкции оборудования используются рельсы, на которых устанавливаются металлические каретки, осуществляющие перемещение пильного агрегата.

Сборка цепной (шинной) пилорамы

Перед началом сборочных работ следует подготовить ровную открытую площадку. Затем собирается металлический каркас, на который крепятся стойки и устанавливается станина в качестве основы цепной конструкции.

На следующем этапе собирается тележка, на которую монтируются крепления для электродвигателя.

Далее тележка устанавливается на каркас, и на ней закрепляют двигатель и пилу.

Последнее действие сборки — натяжение цепи на шину, и пилорама готова к эксплуатации.

Принцип действия устройства

Установка способна функционировать как в помещении, так и на открытом воздухе. Применение агрегата позволяет получить ровную поверхность распила. Если в процессе работы используется угловая пилорама, то распиловка леса может осуществляться в двух плоскостях одновременно: как вдоль, так и поперек продольной оси бревна. Это достигается благодаря тому, что рабочие элементы располагаются в двух перпендикулярных плоскостях. Такой тип установки способен работать с любой древесиной.

Чертеж пилорамы с размерами.

Если для распиловки используется двухдисковая пилорама, то можно осуществлять распиливание бревен, диаметр которых превышает 70 мм, в двух перпендикулярных плоскостях. Ширина распила при этом может быть не больше 1 мм.

Производство поперечного и продольного распиливания бревен на таких установках можно осуществлять одновременно в обоих направлениях при перемещении по рельсам, направляющим портал с установленными на нем пилами. Передвижение портала и кареток происходит при помощи привода, оснащенного электромотором. Скорость перемещения агрегата регулируется ступенчато, путем применения цепной передачи.

Установка не требует проведения монтажа на специальной платформе или фундаменте. Главное — все электрические компоненты конструкции должны иметь надежную защиту от атмосферных осадков. В настройке оборудования часто применяется электронная линейка, которая позволяет с легкостью настраивать параметры распила в автоматическом режиме.

Основные типы пилорамы

На сегодняшний день пилорамы бывают нескольких видов. У каждого варианта есть свои плюсы и минусы.

Ленточная пилорама

Механизм основан на блочном принципе. Аппарат может функционировать и с дешевыми, и с дорогими комплектующими. Пилорама состоит из рамы, механизма для натяжения пилы, двигателя, зажима, колеса, и ременной передачи. Распиливание бревна происходит за счет ленточной пилы. А для обеспечения правильной работы предусмотрены удерживающие ролики. Это очень удобное устройство, но имеет свои минусы.

• Возможен эффект волны при распиливании бревен.
• Нужны навыки работы с оборудованием.
• Перед распиливанием нужно регулировать аппарат.

Дисковая угловая пилорама

На сегодняшний день самая популярная модель. Также применяется на лесоперерабатывающих предприятиях. Конструкция оборудования очень проста. Состоит из опоры, на которой расположен вал с диском.

При распиливании диск движется вдоль полена. Это позволяет добиться точности результата.

Шинная рамная пила

Оборудование легко изготовить самостоятельно. Конструкция состоит из каретки, тележки, опоры, пилы, двигателя и шины. Подходит для распилки длинных бревен. Имеет небольшие габариты. Аппарат легко транспортировать. Работает от электрической сети, или от топливного генератора. Такое оборудование не подходит для работы с большим количеством древесины. Обычно применяется частными лицами.

Рамная пилорама

Самый редкий вид устройства. При работе механизм остается неподвижным. Способен распиливать сразу большое количество древесины. Основные недостатки аппарата:

• Большое количество отходов.
• Крупногабаритная конструкция.
• Большая толщина режущего элемента.

Основные преимущества:

• Легкость в обслуживании.
• Надежная конструкция.
• Долговечность.

Изготовление самодельной пилорамы

Перед изготовлением установки следует нанести подробные чертежи всех комплектующих, входящих в состав конструкции агрегата. Наиболее простым вариантом установки является однодисковая пилорама. Схема такой конструкции включает в свой состав следующие элементы:

• движущаяся каретка;
• два электропривода.

Один из электроприводов обеспечивает перемещение портала вдоль направляющих, а второй привод служит для движения дисковой пилы.

Схема сборки пилорамы.

Такая конструкция носит название горизонтальной. Каретка устройства изготавливается из металла, она должна с легкостью перемещаться на роликах вдоль направляющих установки.

Изготовление оборудования своими руками начинается с подготовки инструмента и материалов для конструирования, ими являются:

• строительные козлы;
• доски;
• металлические пластины;
• элементы;
• электродвигатели;
• набор инструментов и приспособления для проведения сборки агрегата.

Для изготовления агрегата сначала требуется заняться сборкой рамы устройства. Для этой цели строительные козлы объединяются при помощи досок. Длина используемых досок зависит от размера материала, который предполагается обрабатывать на самодельном станке.

После изготовления рамы приступают к плоскости стола. Его основание изготавливается из дерева, а на поверхности закрепляются металлические пластины, имеющие ширину 230-250 мм и толщину 1,2 мм. Пластины между собой соединяются перемычками и винтами. После изготовления стола в его деревянной части делается паз с таким расчетом, чтобы установленная дисковая пила не соприкасалась с его краями.

Режущий инструмент изготовить самостоятельно можно, но лучше всего его приобрести в строительном магазине. Диск закрепляется на валу, привод которого осуществляется при помощи ременной передачи. При закреплении двигателя следует предусмотреть возможность небольшого его перемещения, что нужно для осуществления натяжения ременной передачи. Направляющую для пилорамы изготавливают из досок.

Правила применения и техника безопасности

После изготовления и настройки можно использовать пилораму в работе, соблюдая определенные правила и технику безопасности.

Необходимо помнить, что полотно способно разорваться, лопнуть или соскочить. Поэтому при сомнениях в надежности крепления лучше находиться на некотором расстоянии от оборудования.

Существуют следующие правила эксплуатации электропилы:

1. Размер зубьев пилы находится в прямой зависимости от обрабатываемой детали. Чем больше деталь, тем крупнее зубья полотна.
2. Практичней всего использовать универсальные ленты. Тогда при смене обрабатываемого материала не нужно будет часто менять полотно.
3. Нужно заранее подобрать место установки устройства. Обязательно должна поблизости находиться розетка и само место должно хорошо вентилироваться.
4. Перед работой проверяется натяжение режущей ленты.
5. Пилы не рекомендуется включать более чем на два часа подряд. После такой интенсивной работы ленту снимают со шкива и оставляют «отлеживаться» на двадцать четыре часа.
6. Станок нуждается в регулярной смазке.
7. Развод зубьев на пиле обязан быть правильным.

В результате правильной сборки появится нужный в хозяйстве инструмент, собранный по чертежам ленточной пилорамы своими руками. При небольшой сноровке работать на нем удобно и несложно. Тележкой подвозится исходный порезочный материал. На ложе кладется распилочный материал, фиксируется и при помощи пилы происходит обработка бревна или другого материала.

Самодельная ленточная пила нуждается в уходе и регулярных проверках. При сбоях или расслаблении крепежных элементов лучше приостановить работу и исправить замеченные недостатки. При эксплуатации устройства надо быть внимательным и осторожным.
