В процессе производства на отливках образуется окалина. Металлические детали ржавеют под воздействием окружающей среды. Чтобы избавиться от загрязнений заготовки отправляют на пескоструйную обработку.
Оно может быть, как и промышленной, так и выполнятся в домашних, гаражных условиях, ведь не раз была необходимость очистить от ржавчины всевозможные детали.
Виды
Существует 2 типа агрегатов, которые применяются для пескоструйной обработки металлических изделий.
Обитаемые
Обитаемые аппараты представляет собой конструкции, которые предназначены для очистки больших заготовок. Внутри устройства находится подвижное сопло. Для управления технологическими процессами необходимо участие человека. Оператор использует возможности аппарата для качественной обработки заготовок.
Необитаемые
Необитаемые аппараты отличаются более компактными размерами. Оборудование состоит из стенок, смотрового стекла и отверстия для сопла пескоструя. Причем оператор во время обработки находится снаружи. Высота малогабаритных боксов не превышает роста человека.
К недостаткам обитаемых аппаратов можно отнести повышенный риск травмирования человека. Поэтому владельцы оборудования уделяют большое внимание технике безопасности. Чтобы мелкие частицы пыли не попадали в легкие необходимо смонтировать систему вентиляции. Специалист должен находиться в защитных перчатках и очках.
Производители выпускают 3 разновидности необитаемых камер:
- Существуют эжекторные модели, которые способны обрабатывать небольшие заготовки.
- Для очистки налета большой толщины применяют напорные конструкции.
- Самым безопасным вариантом считается использование автоматических аппаратов, которые управляются с помощью панели.
Что такое пескоструй?
Как очистить металл от ржавчины, окалины, наслоений старой смазки, нагара? А если не металл, а дерево или бетон? Специальные химические очистители можно использовать не везде и не всегда, и приходится тереть поверхность наждачкой, металлическими щетками, а затем любоваться сеткой из мелких и не очень царапин.
Альтернативой такой обработке становится пескоструйная очистка. С ее помощью можно без особых проблем убрать с поверхности различные загрязнения, причем обработанный участок очищается гораздо быстрей и эффективней, а грязь удаляется даже из пористого материала (например, с древесины или бетона).
Другой вариант использования пескоструйных аппаратов – работа по дереву или стеклу. Имея определенные навыки, можно делать великолепные витражи с выборочным матированием, гравюры и рельефные узоры.
Пескоструйная машина – это достаточно простой по своему принципу аппарат. Он дает мощный поток воздуха, смешанного с абразивом (обычным песком). Обрабатывать им можно как большую площадь, так и сложные детали со множеством мелких элементов. Поток песка отлично убирает любые наслоения грязи, окислов и нагара, оставляя чистую поверхность без царапин.
Когда пескоструйная машина нужна регулярно, а покупать ее не хочется (чаще всего по финансовым причинам), можно сделать ее своими руками.
Устройство и принцип работы
При выборе пескоструйной камеры необходимо обратить внимание не только на стоимость. Оборудование должно обеспечивать качественную очистку окалины и ржавчины с поверхности деталей. Возможности агрегатов зависят от нескольких технических характеристик:
- диаметр сопла и соединительных шлангов;
- мощность компрессора;
- скорость подачи абразивного материала;
- система управления;
- размеры камеры.
В процессе обработки металлические изделия проходят следующие этапы:
- Сначала деталь закрепляют в камере с помощью зажимов.
- После этого заполняют специальные емкости абразивным материалом.
- Оператор запускает компрессор, который позволяет регулировать скорость подачи воздуха. С этой целью используется система клапанов и запорных вентилей. В процессе обработки воздух смешивается с частицами абразива. Полученная смесь выходит наружу через сопло.
Благодаря абразивной обработке можно равномерно очистить изделие от налета, ржавчины и грязи. Перед запуском оборудования необходимо проверить состояние соединительных шлангов и зажимов.
Выбор покупаемого аппарата
Для выбора качественного аппарата следует обратить внимание на следующие критерии:
- Обязательно должна присутствовать система сепарации отходов.
- Приветствуется наличие вентиляционной установки.
- Должен быть «циклон», собирающий мельчайшие фракции абразива.
- Чем лучше материал, из которого сделаны облицовочные стены, тем качественнее очистка.
- В хорошем аппарате должен быть узел автоматической очистки трубопроводов.
- Дополнительные возможности приветствуются, к ним относятся рельсовый путь, тележка и прочее.
- В базовом комплекте камеры должны быть специальные перчатки, защитный шлем, маска, комбинезон и обувь.
Пескоструйная обработка – одно из лучших достижений человечества. Этот метод позволяет не только использовать аппарат для подготовки к дальнейшим работам, но и применять его с целью декорирования, очистки и продления срока эксплуатации любой поверхности.

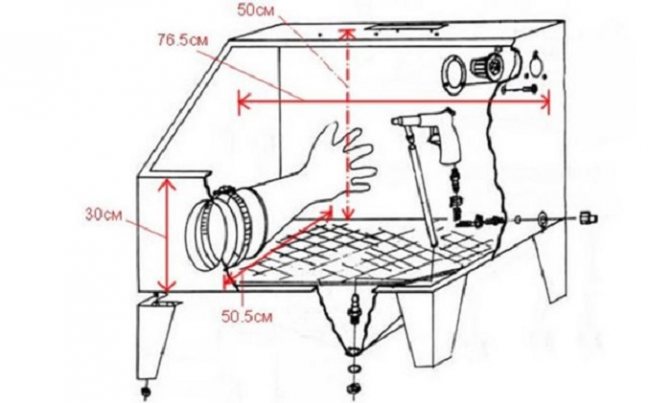

Чертежи с размерами
При сборке пескоструйной камеры нужно придерживаться размеров, указанных на чертеже.
Требуемые части
Если у вас появилось желание сделать пескоструй своими руками из газового баллона, необходимо отметить, что он ничуть не сложнее пескоструйки из обыкновенной бутылки из пластика.
- краны шарового вида в количестве двух штук.
- баллон для газа.
- труба, она будет использована для наполнения резервуара расходником.
- тройник в количестве двух штук.
- рукав на 15 миллиметров в количестве двух штук.
- хомуты.
- лента, необходимая для уплотнения в местах соединения.
Как изготовить самодельную пескоструйку своими руками
Чтобы самостоятельно собрать пескоструйную камеру необходимо знать его конструкцию и принцип работы.
Рабочая зона
Закрытая часть камеры, в которой обрабатывается деталь, называется рабочей зоной. На её полу находится сетчатая поверхность, которая необходима своевременного удаления отработанного абразива. Отходы проваливаются сквозь дно камеры. Обязательным условием для нормального функционирования агрегата является наличие смотрового окна. Лампы, которые установлены в камере, должны быть защищены от абразива и пыли.
Конусное днище
Главной задачей конусного днища является удаление отработанного абразива.
Вытяжка
Без вытяжки невозможно полностью избавиться от пыли. В процессе обработки частицы абразива с большой скоростью ударяются об обрабатываемые поверхности. При этом происходит разрушение материала, который превращается в пыль. Желательно организовать автоматическую рекуперацию абразива. Такая технология позволяет повторно использовать материал.
Пескоструйный аппарат
Различают 2 разновидности пескоструйных аппаратов:
- эжекторные;
- напорные.
Устройства отличаются принципами работы. В эжекторных агрегатах сжатый воздух подаётся непосредственно в пескоструйный пистолет. При этом абразив поступает самотеком из резервуара по отдельному шлангу. Частицы абразива разгоняются не так сильно, как в напорных агрегатах. Продолжительность обработки эжекторного пескоструя составляет 2–4 часа. Для быстрой очистки изделий используется аппараты напорного типа. Благодаря такой схеме можно увеличить скорость вылета частиц. Это позволяет более интенсивно производить очистку поверхности
Общий корпус
В общем корпусе находятся навесные детали, электрика и устройство для пневмоуправления. При самостоятельной сборке необходимо учитывать, что отверстия не должны быть слишком узкими. Оптимальный диаметр составляет 16-20 мм. В верхней части оборудования присутствует воздушная заслонка.
Освещение
Чтобы в камере не было слишком темно, необходимо правильно организовать освещение. Для защиты ламп от пыли используются пластиковые кожухи. С их помощью можно предотвратить повреждение электрических контактов. В качестве дополнительной меры защиты используется сетка с мелкой ячейкой. Ее накладывают сверху на кожух. Конструкция увеличивает срок службы смотрового окна.
Рекомендации по изготовлению пескоструйной камеры
До начала создания камеры своими руками нужно разработать ее проект и составить чертеж. Это позволит уточнить размеры, приобрести и правильно отмерить материалы. Внутренние параметры устройства не нужно делать слишком большими, чтобы не возникало эффекта сильного рикошета и дополнительных ударов абразива об изделие. Если камера все-таки выходит габаритной, стоит изнутри обшить ее стенки мягким материалом, например, резиной. Прочие советы по созданию пескоструйной камеры таковы:
- нужно обязательно уделить пристальное внимание качеству вентилирования установки,
- для монтажа смотрового окна желательно приобрести ударопрочный пластик, так как простое стекло разобьется довольно быстро,
- на дно камеры рекомендуется уложить армированную сетку, под ней разместить прочный желоб для отработанного абразива,
- для помещения в камеру любых изделий, в том числе – имеющих нестандартную форму, боковые стороны стоит затянуть брезентом, а не делать жесткими.
Техника безопасности
При работе агрегата открытого типа происходит активное распыление абразивный крошки. Для защиты оператора используется специальный костюм. Во время работы оборудования возникает высокий уровень шума. Владелец агрегаты должен позаботиться о шумоизоляции помещения.
Большое количество пыли представляет опасность для человека. Чтобы своевременно очищать воздух используется фильтр. Камеру пескоструйной обработки нужно в обязательном порядке подключать к системе вентиляции. Очищенный воздух подается через специальный шланг напрямую к шлему оператора.
Из чего можно сделать пескоструй?
Умельцы делают пескоструйные машины самостоятельно, используя очень удобные для этого металлические баллоны, газовые или из-под больших огнетушителей. Их металл отлично поддается сварке, держит давление и служит почти неограниченное время.
Также, чтобы получить пескоструйную установку, можно использовать аналогичные по принципу действия аппараты: мойку высокого давления, краскопульт, продувочный пистолет.
- Пескоструй, сделанный из мойки Керхер, работает на смеси песка с водой. На выходную трубку устанавливается насадка с емкостью для песка, а штатный наконечник заменяется на керамическое или металлическое сопло. Чтобы подключить подачу песка, понадобится тройник, который будет работать как дозатор и блок смешивания. Основной недостаток – работа с водой, что серьезно ограничивает сферу применения пескоструя. А преимущество в том, что всё уже готово, остается только добавить песок. И, конечно, это единственный аппарат, не дающий пыли при работе.
- Краскопульт – практически готовая установка, нужно только поставить емкость с песком вместо баллона с краской и проточить пистолет под сопло нужного диаметра. Для этого на клапан устанавливается тройник смешивания, в который подключается патрубок для подачи воздуха. Работать таким устройством достаточно удобно, а основной его минус в том, что как краскопульт его потом использовать будет невозможно.
- Чтобы сделать пескоструй из продувочного пистолета, нужно минимум работы: всё уже готово, достаточно только установить на него тройник с подключением емкости с песком и выводным соплом. Наглядно показано на видео, ниже.
Во всех трех случаях для подачи песка используется эжекторный принцип: рядом с быстрым потоком воздуха (или воды) создается участок низкого давления. В него и втягивается песок из емкости. Если же ничего из перечисленных устройств под рукой нет (или есть, но они и сами нужны в хозяйстве), можно сделать пескоструй из доступных материалов.
