Как начинающие, так и опытные предприниматели стараются все чаще и чаще обращать внимание на строительный рынок. Причиной тому являются привлекательные условия труда. Одним из наиболее прибыльных ниш является производство кирпича. При правильном подходе к созданию бизнеса можно получить существенную прибыль.

Примечательно, что индивидуальные предприниматели, занимающиеся изготовлением кирпичной продукции, не испытывают сезонных затруднений. Все потому, что строительный материал пользуется спросом в любое время года. Кирпич не требователен к монтажу в то или иное время года, а значит, заниматься строительством можно круглогодично.

Самым главным фактором при формировании бизнеса на производстве определенных видов кирпича является правильный подбор оборудования. От этого зависит не только качество продукции, но и объемы ее изготовления. Чем больше партий будет создано, тем больше будет прибыль.

Из чего состоит линия по производству кирпича?

Правильный подбор оборудования дает возможность определить объемы производства. Предпринимателю необходимо позаботиться о том, чтобы выбранное оборудование соответствовало всем требованиям безопасности, поскольку большинство приобретенной техники работает на электрическом приводе. Хочется отметить, что оборудование для производства силикатного кирпича и оборудование для производства облицовочного кирпича схоже между собой, отличаются лишь пропорции составления смеси. При этом, линия по производству керамического кирпича состоит из тех же основных моделей оборудования.

Интересуетесь изготовлением поликарбоната? Узнайте, какое оборудование необходимо и что представляет собой технология производства поликарбоната.

Всё об оснащении автосервиса и выборе оборудования тут.

Итак, вот какое оборудование для производства глиняного кирпича необходимо для открытия бизнеса:

1. Смеситель. Данное устройство незаменимо при создании высококачественного сырья для изготовления кирпича. В смеситель подается глиняная масса. Более продвинутые модели могут одновременно смешивать глину и отсеивать большие посторонние фракции. Чтобы получить наиболее оптимальный минеральный состав кирпича, в смеситель можно подавать сразу несколько сортов глины. Время обработки напрямую зависит от того, какие виды кирпича изготовляются, и какие компоненты для этого применяются.
2. Автомат для нарезки шламовой массы. Как только сырье будет перемешано, его формируют в специальную линию. Данный автомат применяет для нарезания создаваемой линии, чтобы сделать из нее отдельные прямоугольные куски глины. Подача осуществляется из специального экструдера. Эти куски, по сути, являются основой для создания кирпича-сырца. Автомат не требует регулярного проведения сервисного обслуживания. Для контролирования работы необходим всего один оператор. По мере необходимости можно подобрать длину блока, обрезаемого автоматом из проводимой по его конвейерной ленте линии глины. К перечню основных функций данного автомата также относится возможность выбора скорости проката линии по ленте. Устройства отличаются между собой по габаритам и мощности двигателя. Аппарат приводится в действие, как правило, благодаря обыкновенной электросети 220В. На рынке нередко встречаются модели, нуждающиеся в сети 380 вольт.
3. Автомат для нарезки кирпича-сырца. По сравнению с представленным выше устройством, автомат для нарезки кирпича-сырца имеет больше функциональных возможностей. Такое оборудование имеет большую компактность. С его помощью оператор может более точно нарезать блоки, которые потом будут использоваться в качестве заготовки для подачи в печь. Работа осуществляется от сети 220 вольт. Более профессиональные установки с повышенной мощностью требуют наличия сети 380 вольт.
4. Сушилки. Технология изготовления красного кирпича предусматривает использование этого вида оборудования. На рынке можно встретить две разновидности сушилок для кирпича. Первая – туннельная. По сути, это очень длинная камера (от 24 до 36 метров). В нее подается сырец. Перемещение по камере гарантируется с помощью вагонеток, которые двигаются по камере благодаря специально спроектированным рельсовым путям. Преимуществом такой сушилки является возможность существенно увеличить уровень производительности предприятия. Второй вариант являет собой камеру, которая имеет от 10 до 18 метров длины. Во внутренних стенах камеры имеются специальные выступы. На них укладываются специальные рамки с предварительно выложенным сырцом. Тепло поступает через нижние специальные каналы, после чего выводится через вытяжной канал, расположенный в верхней части камеры. Примечательно, что первый и второй вариант сушки сырца является очень востребованным. Если в ходе самостоятельной сушки естественным путем сырье становится готовым через 20 дней, с помощью сушилок время обработки сокращается до 72 часов. В зависимости от типа кирпича, который будет производиться на предприятии, этот показатель можно сократить еще сильнее – даже до 32 часов.
5. Печь для обжига. Большинство предприятий старается создать печь для изготовления кирпича своими силами. Причиной тому является сравнительно небольшое количество промышленных устройств, которые могут вместить в себе большое количество сырья. Тем не менее, в условиях малого бизнеса вполне логично обзавестись печью с электрическим нагревом. Несмотря на небольшую вместительность, такие печи максимально тщательно обрабатывают глиняные блоки. Для проведения правильной обработки понадобится всего один рабочий, который будет следить за температурой внутри камеры и временем пребывания сырья во внутренней части. Производители печей для обжига кирпича внедряют в оборудование специальные контроллеры, с помощью которых обеспечивается выбор одного из нескольких режимов термической обработки. Нередко в моделях имеются встроенные вентиляторы. Они помогают печной атмосфере принудительно циркулировать по внутреннему пространству. Как результат, по сравнению с печью, созданной своими силами, заводской вариант обеспечит более тщательный обжиг материала.
6. Вагонетки, тележки и прочее вспомогательное оборудование для производства керамического кирпича, которое позволяет перемещать сырье по производственному цеху

В процессе поиска оборудования нужно приготовиться к тому, что далеко не всегда получится найти его с первой попытки. Причиной тому является очень маленький объем производства подобной техники. Она пользуется малым спросом, поэтому производители стараются максимально обезопасить себя, создавая технику малыми партиями.

Лучший вариант в такой ситуации – обратиться за помощью в дилерский центр или посетить завод-изготовитель. Оба варианта несут в себе еще одну выгоду. Она заключается в том, что производитель или представитель дилерского центра сможет рассказать подробную информацию о технических спецификациях оборудования, дать практические советы по использованию и предоставить гарантийный срок на приобретенную продукцию.

Как сделать своими руками?

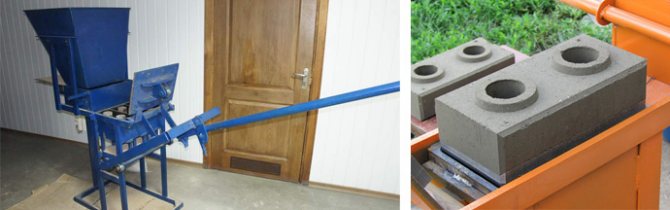

Для изготовления кирпичей в домашних условиях хорошо подойдет ручной пресс. Самую простую модель можно самостоятельно сварить дома. Для этого понадобятся схемы и исходные материалы. Перед тем, как приступать к созданию оборудования, стоит изучить принцип работы легкого станка. Чтобы изготовить пресс, понадобятся такие материалы и вспомогательные инструменты:

• сверлильный станок;

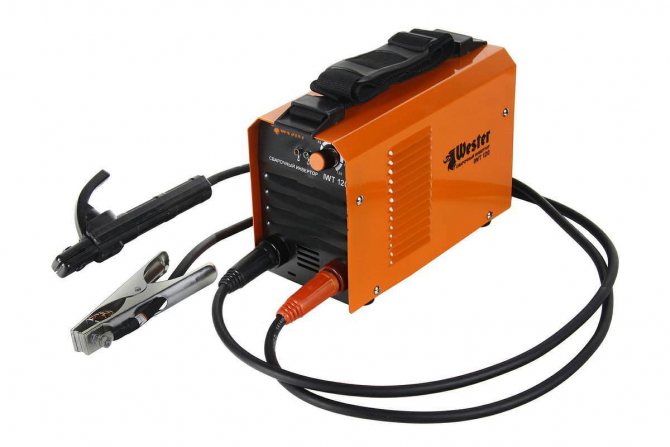

• оборудование для сварки;
• лекала;
• чертеж;
• швеллер до 10 сантиметров;
• труба для поршня (89 см) и для рычага (50 см);
• крепеж;
• пила;
• грунт;
• краска;
• шлифмашина;
• абразивная бумага;
• листы железа.

Для начала надо нарезать листы. Это можно сделать самостоятельно болгаркой либо обратиться в мастерскую, где работают с металлом. Из швеллера делают 2 стойки по 1 метру, далее их объединяют в раму. Затем сверху необходимо приварить еще один швеллер ребрами вверх. Сверху будет крепиться бункер, который соединяется по чертежам.

Пресс — основной элемент станка. На него приходится самая большая нагрузка, потому для его изготовления лучше взять 2 листа железа толщиной в 9—10 миллиметров. Далее создаются стеллажи, поддоны и пуансоны. Затем все элементы свариваются по чертежам. Из листов металла делается поршень, в который после помещают трубы. Также можно создать инструмент для распиловки. Во время работы стоит учитывать плотность металла. Это необходимо для того, чтобы правильно выбрать электрод для сварки. Создавая отрезной самодельный кирпичный станок, матрицу стоит покупать.

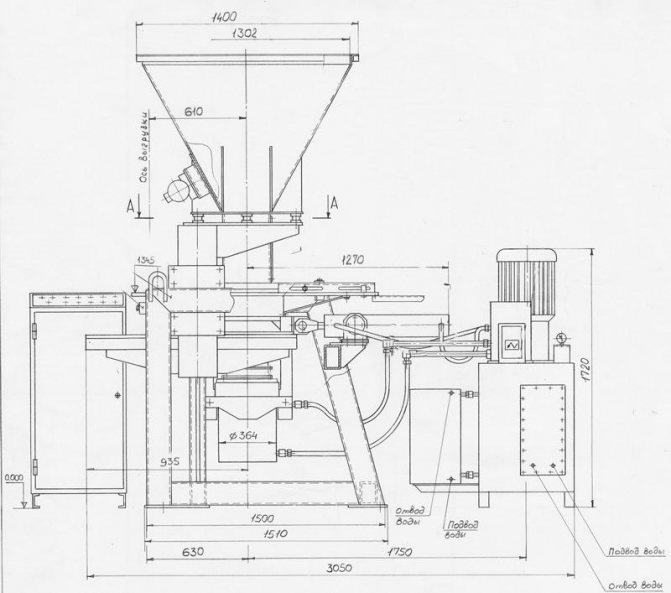

Чертежи для изготовления

Создать мини станок для силикатного кирпича своими руками достаточно легко. С его помощью можно изготавливать полнотелые или пустотелые лего-материалы. Лучше обратить внимание на инструмент, который формирует кирпичи методом прессования. Но перед началом работы стоит тщательно изучить схемы инструмента для облицовочного кирпича. Это поможет в дальнейшем избежать ошибок при работе.

Технологии производства кирпича из глины

Красный кирпич

Производство красного кирпича в промышленных объемах осуществляется непрерывно. Технология производства стенового и облицовочного кирпича предусматривает использование глины средней жирности, в которую добавляют небольшое количество песка и дополнительных примесей. Изделие полностью лишено пористости структуры, поскольку здесь используется специальный вибропресс. Время сушки варьируется в пределах 36-72 часов, в зависимости от качества сырья.

Клинкерный кирпич

Высокие эксплуатационные характеристики и привлекательный внешний вид клинкера является результатом применения специальных добавок в состав глины. Дополнительные вещества более тщательно спекают глину. Это отражается на эксплуатационных характеристиках. В основе лежит сланцевая глина из различных пластов залегания. Технология производства керамического кирпича включает четыре этапа, указанные в подразделе ниже.

Силикатный кирпич

Несмотря на то, что глина все равно остается главным, в силикатный кирпич добавляется увеличенное количество воды и кварцевого песка. Примечательно, что технология производства силикатного кирпича включает в себя обработку сырца водяным паром, подаваемым под большим давлением. Это гарантирует высокую плотность материала.

При изготовлении силикатного кирпича известь гасится на протяжении 7-12 часов.

Обзор моделей

Оборудование для производства кирпича представлено:

• Ручными и маломощными электростанками с малой производительностью (до 1 000 шт за 8 часов), начальная стоимость таких устройств составляет 65 000 рублей.
• Станками и прессами средней категории – до 2 000 штук и ценой от 350 000.
• Полностью автоматизированными линиями – до 6 000 штук за 8-часовую смену. Минимальная стоимость промышленных станков и мини-заводов – 2000000 рублей.

Лидирующими производителями оборудования являются российские заводы и фирмы: Добрыня, Зевс, Монолит, Легостанок, Спецтехника и многие другие. Создатели технологии гиперпрессования кирпича-лего (Бразилия) и большинство европейских поставщиков (Испания, Италия) предлагают надежные станки, но дорогие и с недостаточным рабочим давлением. Китайское оборудование имеет хорошие отзывы в плане автоматики, но уступает российскому в твердости металла, используемого для создания станков и матриц.

1. Мастек-Метеор.

Компактный российский вибропресс для производства кирпича, тротуарной плитки и бордюрных элементов. Этот станок подходит для размещения в помещениях с небольшой площадью, для непрерывной работы нужны силы 2-3 человек. Из всей линейки Мастек эта модель имеет минимальную производительность (и потребляет меньше ресурсов), но не уступает в изготавливаемом ассортименте и качестве обработке изделий.

Номенклатура включает не менее 300 единиц: лего-кирпич, стеновые блоки (полнотелые и с пустотностью до 30%) с размером до 390×190×188 мм, облицовочную и тротуарную плитку, дорожные и садовые бордюры. За одну формовку станок выдает до 3 шлакоблоков или не менее 0,18 м2 кладочных изделий толщиной в кирпич, максимальная продолжительность цикла достигает 120 с. Размер формочной зоны составляет 60×40 см, высота варьируется в пределах 50-240 мм. Минимальная производительность при обслуживании станка 3 людьми – 180 штук в час.

Данный станок для кирпича позволяет быстро организовать работу в цехах с малой и средней мощностью. Наличие специального гидрораспределителя допускает ручной режим при необходимости экономии электроэнергии или выходе из строя автоматики. Оборудование для дробления и подготовки сырья, дозаторы и конвейерная лента в базовый комплект не входят, для организации непрерывного трехсменного производства их нужно купить отдельно.

2. АКС-7.

Профессиональный станок для производства лего-кирпича с автоматическим режимом работы. Габариты и вес установки небольшие, она подходит для размещения на малых площадях (от 20 м2). Данная модификация позволяет изготавливать 2 изделия за 1 цикл формовки (20 с), производительность составляет не менее 5-6 ед. в минуту. Номенклатура зависит от типа выбранных матриц и включает все разновидности лего-кирпича, вплоть до угловых фитингов.

Отличительной чертой АКС-7 (как и другого оборудования Легостанок) служит высокое качество стали, используемой для изготовления станка и матриц. В частности, они делаются из шведского конструкционного металла с твердостью в 45 единиц. Второй особенностью является обеспечение высокого рабочего давления в момент прессовки изделий – до 172 кг/см2 (усилие гидропривода варьируется от 4 до 96 т). Как результат, данный кирпичный станок применяется для производства стенового камня для несущих конструкций из материалов с высокой плотностью и твердостью.

Для достижения максимального эффекта рекомендуется приобрести дополнительное оборудование для дробления и обогащения мелузы и вулканических пород – лучшего сырья для лего-кирпича. Отзывы подтверждают заявленные производителем характеристики станка, отмечается хорошее качество поверхности. Но существенным минусом этого устройства является высокая цена, его приобретение целесообразно только при налаженной линии сбыта.

3. Булава 2АС.

Автоматический станок для изготовления лего-кирпича с возможностью двустороннего прессования блоков. Позволяет получать полнотелые и пустотелые изделия с размером от 120×60×40 до 250×125×120 мм. За один цикл станок выдает только 1 кирпич, но из-за сокращенного времени прессования (от 12 до 17 сек) и автоматизации практически всех рабочих процессов его производительность все равно на высоте.

Булава 2АС выбирается при необходимости выпуска изделий с высокой точностью геометрии. Максимальное давление цилиндров при двустороннем прессовании составляет 70 т, этого достаточно для производства лего-кирпича для несущих конструкций. Качество достигается за счет автоматизированного контроля за габаритами блоков, состоянием смеси, рабочим давлением и вибрацией. Предусмотрена защита от неправильных действий оператора и возможность организации автозахвата кирпича. Но у такого уровня механизации есть и недостаток – оборудование не работает в ручном или полуавтоматическом режиме.

Формы для изготовления кирпича

Предприниматель может использовать формы, сделанные вручную из досок. Но в промышленных объемах производства такой подход не является допустимым.

Для изготовления максимально ровного кирпича используется специальная пресс-форма. Этот станок для изготовления кирпича позволяет достичь максимально плотной структуры без каких-либо пор внутри. Механизированная пресс-форма может создавать достаточно большое давление. Стандартный пресс для изготовления кирпича действует с усилием от 20 тонн, одновременно создавая 10 и более кирпичей. Даже самое тщательное производство из форм, сделанных своими руками, не сравнится с механизированным способом формирования блоков.

Современная технология производства керамической плитки позволяет получать качественный продукт за короткое время.

Хотите открыть автомойку, но не знаете с чего начать? Подробная информация об оснащении автомобильных моек представлена здесь.

Как осуществляется шиномонтаж? Какие инструменты используются? Подробнее на .

Как получить смесь для производства кирпича?

Самое главное правило – следить за жирностью глины. От этого показателя сильно зависит прочность готового изделия в целом. Чтобы получить максимально прочный кирпичный блок, нужно предварительно протестировать жирность глины. Все легко – берется килограмм глины, в нее добавляется небольшое количество воды. Смесь размешивается до тех пор, пока она не начнет прилипать к рукам. «Тесто» скатывается в небольшой шарик диаметром 10 сантиметров, после чего он ставится в тень на 2-3 дня. Если трещин нет, значит, сырье нормальное. При наличии трещин нужно добавить немного песка. Непрочный шарик без трещин свидетельствует о недостаточной жирности сырья. В таком случае добавляется более жирный сорт глины.

Этапы производства

Превращение глины в готовый кирпич происходит в четыре этапа:

1. Добыча, доставка и подготовка сырья.
2. Формирование сырца.
3. Сушка сырца
4. Обжиг в печи.

После этого кирпичи остывают, штабелируются и пакуются.

Модели оборудования

Вибропресс Сиргис-универсал. Работает в сети 220 вольт. Пресс создает усилие, равное 29 тоннам. Имеется возможность использования разных форм. Обслуживание осуществляется одним рабочим. Габариты техники сравнимы с габаритами двух длинных холодильников, поставленных в ряд.

Печь для обжига Кераммаш. Электрический нагрев. 2 м3 полезного объема. Максимальная температура внутри камеры – 1260 градусов. Двери – поворотные. Выкатной поддон упрощает загрузку и выгрузку сырья/готовой продукции. Оснащается вентилятором.

Смесители РусьМаш СМК 125А. Два вала ускоряют процесс обработки сырья. Работают от сети 380 вольт. Встроена функция увлажнения смесителем.
