2Н112 станок сверлильный настольный Описание, характеристики, схемы

2Н112 станок сверлильный настольный. Назначение и область применения

Сверлильный настольный станок 2Н112 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Отсчет глубины сверления производится по плоской шкале или упору.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Использование тумбы для установки станка 2Н112 дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.

Сверлильный станок 2Н112 позволяет выполнять следующие операции:

• сверление
• зенкерование
• развертывание
• рассверливание
• нарезание резьб

Шпиндель станка 2Н112 получает 7 скоростей вращения от 4-х ступенчатых шкивов привода, что обеспечивает выбор скоростей резания в диапазоне от 500 до 4000 об/мин.

Конец шпинделя — наружный укороченный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:

Патрон 16-В18 ГОСТ 8522-79

Основные технические характеристики сверлильного настольного станка 2Н112

Разработчик — Молодечненский станкостроительный завод МСЗ.
Изготовитель — Учебно-производственные мастерские Пермского механического техникума им Н.Г. Славянова.

Параметры станка соответствуют — ТУ2-024-734 от 2.03.1967 г. и ГОСТ 8-53.

• Максимальный диаметр сверления: Ø 12 мм
• Наибольшая глубина сверления: 100 мм
• Наибольшая высота обрабатываемой детали, установленной на рабочем столе: 420 мм
• Пределы чисел оборотов шпинделя в минуту — (7 ступеней) 500..4000 об/мин
• Конец шпинделя — В18 наружный укороченный конус Морзе 2 по ГОСТ 9953
• Стандартный сверлильный патрон — Патрон 16-В18 ГОСТ 8522-79, диапазон зажима 3..16 мм
• Мощность электродвигателя: 0,6 кВт
• Масса станка: 120 кг

Конус Морзе инструментальный укороченный

Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.
Конус Морзе подразделяется на восемь размеров — от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.

Для многих применений длина конуса Морзе оказалась избыточной. Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.

Российский стандарт на укороченные конуса ГОСТ 9953

Конусы инструментов укороченные.

Российский стандарт на сверлильные патроны ГОСТ 8522

Патроны сверлильные трехкулачковые.

1. B7 — конус Морзе КМ0, D = 7,067 мм;
2. B10 — конус Морзе КМ1, D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
3. B12 — конус Морзе КМ1, D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
4. B16 — конус Морзе КМ2, D = 15,733 мм. Патрон 10-В16 (1÷10 мм), Патрон 13-В16 (1÷13 мм);
5. B18 — конус Морзе КМ2, D = 17,780 мм. Патрон 16-В18 (3÷16 мм);
6. B22 — конус Морзе КМ3, D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
7. B24 — конус Морзе КМ3, D = 23,825 мм;
8. B32 — конус Морзе КМ4, D = 31,267 мм;
9. B45 — конус Морзе КМ5, D = 44,399 мм.

Где D — диаметр конуса в основной плоскости.

Описание работы сверлильного станка 2М112

Шпиндель сверлильного станка 2М112 может перемещаться по колонне и крепится посредством винтового зажима. Пиноль станка может подниматься до высоты 400 мм над поверхностью рабочего стола, позволяя обрабатывать заготовки в широком диапазоне размеров.

Перед пуском двигателя обрабатываемая деталь закрепляется зажимами, находящимися в Т-образных пазах, которые имеет координатного стол 2М112. Производитель сверлильного станка 2М112 в качестве дополнительного оборудования предлагает тиски, которые устанавливаются на станине в пазы координатного стола.

Шпиндель проверяется на рабочую скорость вращения, которая зависит от твёрдости детали, после чего вручную устанавливаются вылет инструментальной головки и её положение относительно координатного стола. В патрон устанавливается сверло (или метчик) необходимого диаметра. Ход (особенно, если он – большой) проверяется при неработающем приводе, после чего включается электродвигатель, и с деталью производится необходимая технологическая операция, сверление или нарезание резьбы.

Электрическая схема настольно-сверлильного станка 2М112

Регулировку высоты шпинделя для сверлильного станка 2М112 облегчает возвратная пружина. При наличии дополнительной тумбы в конструкции вылет для настольно-сверлильного станка Комунарас 2М112 можно искусственно увеличить, не теряя при этом в устойчивости оборудования. Набор сменных шкивов позволяет простым способом и оперативно работать с иной скоростью вращения.

Конус Морзе позволяет быстро сменить патрон для сверлильного станка 2М112 на иной рабочий инструмент с аналогичным креплением.

Удобство работы повышается благодаря тому, что рабочий стол неподвижен, а вращается пиноль, а точнее весь шпиндельный узел вокруг неподвижной опоры.

У станка 2М112 имеется подсветка, расположенная в шпиндельном узле.

Производители сверлильного агрегата 2М112 предусматривает его обязательное защитное заземление при работе для повышения безопасности. Подробные указания по заземлению содержит паспорт агрегата.

Скачать паспорт (инструкцию по эксплуатации) настольно-сверлильного станка 2М112

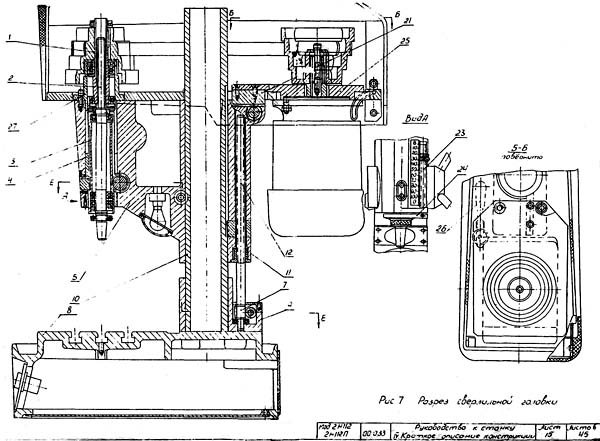

Шпиндельная бабка сверлильного станка 2Н112

Шпиндельная бабка сверлильного станка 2н112

Шпиндельная бабка сверлильного станка 2н112

Устройство сверлильного станка 2М112

Кинематическая схема и общий вид включают в себя следующие элементы:

1. Электрический двигатель.
2. Клиноременную передачу.
3. Вертикальный кронштейн.
4. Шпиндель, входящий в состав инструментальной головки.
5. Рукоять передвижения инструментальной головки по кронштейну.
6. Рукоятку подачи пиноли.
7. Опорную плиту с координатным столом, на поверхности которого имеются Т-образные пазы.
8. Защитный кожух, закрывающий шкив сверлильного станка 2М112.
9. Хомут с мерной линейкой.

Настольно-сверлильный станок 2М112 без защитного кожуха

Технические характеристики станка 2Н112

Список литературы

1. Барун В.А. Работа на сверлильных станках,1963
2. Винников И.З., Френкель М.И. Сверловщик, 1971
3. Винников И.З. Сверлильные станки и работа на них, 1988
4. Лоскутов B.В Сверлильные и расточные станки, 1981
5. Панов Ф.С. Работа на станках с ЧПУ, 1984
6. Попов В.М., Гладилина И.И. Сверловщик, 1958
7. Сысоев В.И. Справочник молодого сверловщика,1962

Связанные ссылки. Дополнительная информация

• Классификация и основные характеристики сверлильно-фрезерно-расточной группы станков
• Выбор подходящего станка для металлообработки
• Технология ремонта станков
• Методика проверки и испытания сверлильных станков на точность и жесткость
• Справочник сверлильных станков
• Заводы производители сверлильных станков в России

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Технические характеристики станка 2М112

Расшифровка названия станка следующая. Первая цифра 2 обозначает, что рассматриваемое оборудование относится к сверлильному, а буква М означает, что базовая модель (её условное обозначение 2112) подвергалась модернизации. Первая из единичек в обозначении указывает тип агрегата, а две последние цифры – наибольший размер круглого в плане отверстия, которое можно получить на данном оборудовании.

Настольно-сверлильный станок 2М112 имеет технические характеристики, свойственные всем устройствам сверлильных станков подобного класса.

Таким образом, универсальный настольный вертикально сверлильный станок модели 2М112 может работать с отверстиями не более 12 мм в диаметре, причём материалом условной заготовки считается некаленая сталь 45 (для менее прочных материалов, например, алюминия, допускается и больше).

Основные технические характеристики:

1. Вылет шпинделя – 0,19 м.
2. Номер применённого конуса Морзе – В18.
3. Вертикальное перемещение патрона со рабочим инструментом – 100 мм.
4. Диапазон регулировки просвета между нижним торцом шпинделя и верхней кромки пазов на столе – 50…400 мм.
5. Стол – координатный, рабочие размеры 200×250 мм (производятся варианты и с увеличенным по ширине столом).
6. Количество скоростей вращения шпинделя (изменяется ступенчато) – 5, от 450 до 4500 мин-1.
7. Привод – электрический: мощность двигателя – 550 Вт, питающее напряжение 3 фазы 380 В.
8. Габаритные размеры сверлильного станка 2М112 (длина×ширина×высота) – 770×370×950 мм.
9. Вес – 120 кг.

Кинематическая схема настольно-сверлильного станка 2М112

Советские станки, изготавливаемые как на заводе Комунарас, так и на производстве в г. Киров — рассчитывались на точность операции сверления Н (обычную) по ГОСТ 8-82.

Кроме сверления, назначение оборудования заключается в том, чтобы производить нарезание резьбы. Для этого конструкция предусматривает вертикальный специальный резьбонарезной патрон.

Обслуживание

Все работы по обслуживанию универсального настольно-сверлильного станка 2М112 заключаются в контроле натяжения ремня шкива и смазке отдельных узлов устройства. При нормальной нагрузке чаще всего (раз в 2 дня) смазку и очистку требует шпиндель (пиноль), особенно шлицевые поверхности. Раз в неделю смазывается поверхность вертикальной колонны и регулировочная гайка. Раз в полгода требует замены смазки подшипники шпинделя и колонки. При частой смене количества оборотов нуждается в смазке регулятор натяжения ремня и фиксатор защитного кожуха шпинделя. Подшипники смазываются консистентной смазкой типа ЦИАТИМ или Литол.

ГС2112 сверлильный станок настольный. Назначение и область применения

Настольный сверлильный станок ГС2112 изготовлен согласно ТУ РБ 00222479-101-95.

Сверлильный станок ГС2112 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Принцип работы и особенности конструкции станка ГС2112

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Отсчет глубины сверления производится по плоской шкале или упору.

Пятиступенчатые шкивы привода позволяют получать пять скоростей вращения шпинделя, что обеспечивает свободный выбор скоростей резания.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Станки ГС2112 позволяют выполнять следующие операции:

• сверление
• зенкерование
• развертывание
• рассверливание – нет
• нарезание резьб – нет

Указание мер безопасности

1. При распаковке станка, его расконсервации, транспортировке, установке, подготовке к работе, эксплуатации и ремонте необходимо соблюдать соответствующие требования безопасности, установленные инструкциями на проведение каждого из видов работ.
2. Станок ГС2112 должен быть надежно заземлен, согласно п.7.5 настоящего руководства, электрическое сопротивление, измеренное между винтом заземления и любой металлической частью станка не должно превышать 0,1 Ом.
3. Перед обработкой детали необходимо надежно закрепить сверлильную головку на колонне рукояткой зажима, деталь на столе станка (в тисках) и инструмент на шпинделе станка.
4. Во время работы на станке не разрешается:

• Работать при открытом кожухе ременной передачи
• Производить выбивку патрона при вращении шпинделя
• Производить остановку вращения выключенного шпинделя рукой

Время остановки вращения шпинделя после его выключения не превышает 5 сек. На кожухе, закрывающем ременную передачу, установлен знак “Осторожно! Прочие опасности” и предупреждающая табличка “При включенном станке не открывать”. Освещенность рабочей поверхности в зоне обработки в системе комбинированного освещения (общее плюс местное) должна быть не менее 1000 Лк (обеспечивается потребителем с установкой на подставку (верстак), на которой установлен станок, светильника местного освещения). Конструкция и исполнение станка обеспечивают требования по виброакустике и шуму

Защитный кожух ременной передачи сблокирован с приводом станка для его отключения при открытии кожуха. При этом электродвигатель станка может быть запущен в ход только после закрытия кожуха.

В таблице частот вращения шпинделя приведена предупреждающая символика, указывающая на недопустимость переключения рукоятки управления при вращении шпинделя. Для подключения к сети питания на станке установлен штепсельный разъем, около которого установлен предупреждающий знак “Электрическое напряжение” и табличка с характеристикой питающей сети, цепей управления, величиной плавкой уставки предохранителей для зашиты от короткого замыкания.

Шпиндель сверлильного станка ГС2112

Шпиндель предназначен для передачи вращения инструменту, закрепленному в патроне, который устанавливается на конце шпинделя. Шпиндель монтируется в гильзе на подшипниках качения. Зубчатая рейка гильзы находится в постоянном зацеплении с зубчатым колесом штурвального устройства.

Гайка на конце шпинделя предназначена для снятия сверлильного патрона с конуса шпинделя.

Для предотвращения самопроизвольного опускания шпинделя на валу штурвального устройства закреплена спиральная пружина.
