Мангал из газового баллона своими руками: чертежи, фото

Каких типов бывают мангалы?

Самое обыкновенное — мангал из баллона своими руками. Изготавливается за 3-4 часа, ибо крышка и дополнительные функции отсутствуют. А что же еще можно сделать из газового баллона? Чаще всего выбирают более современные варианты, ведь отличаются все они лишь несколькими деталями и необходимым временем на изготовление.

1. Барбекю. В процессе часть стенки баллона отрезают и крепят к петле. Топки играют роль окошек, через которые закладываются угли. Шашлычница из газового баллона своими руками отлично подойдет для настоящих любителей сочного мяса и ароматных овощей. 15 минут жарки и полноценный обед для семьи готов!
2. Коптильня. Самое главное отличие от стандартного мангала состоит в том, что она герметична на все 100%. Сверху делают отрезки трубы, которые будут дымоходами. Перед началом использования, мангал нужно 3-5 раз прокалить. В отличие от предыдущего варианта, коптильня не пользуется такой популярностью. А зря! Копченое мясо может смело соревноваться с шашлыком.



3. Смокер включает в себя сразу три вида готовки мяса на мангале из пропана в одном лице. При изготовлении необходимо использовать 3-4 баллона различных объемов. Вещь очень практичная и удобная, но сделать ее не так уж и просто.

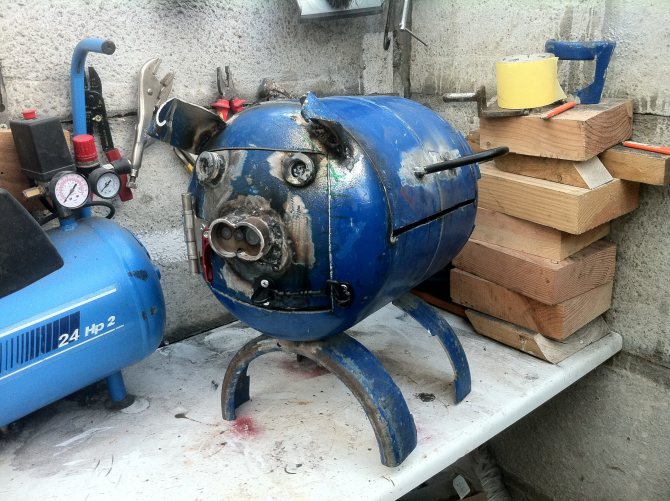

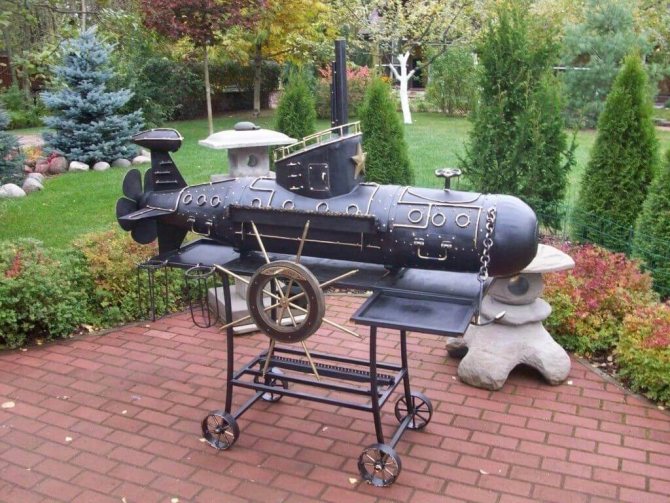

У вас богатая фантазия? Тогда можете смело творить эстетичные ножки, ручки, ограничители в виде различных фигур. Существует очень много вариантов мангалов, вам остается лишь выбрать тот, который вам подходит. Ведь у каждого хозяина свои приоритеты: для кого-то на первом месте качество, а для кого-то оформление, чтобы подходил под дизайн частного дома. Заранее продумайте, где будет находиться мангал. Выбирайте места без газовых труб и проводок.

Виды смокер гриль

Эти установки могут совмещать в себе разное количество функций.

Смокер 3 в 1 — мангал, гриль и коптильня горячего копчения.

Аппараты 3 в 1 есть двух видов — двухкамерный смокер и двухуровневая коптильня.

В двухкамерном смокере приготовление на мангале и барбекю производится в основном отсеке. Для копчения огонь разводится в дополнительной ёмкости.

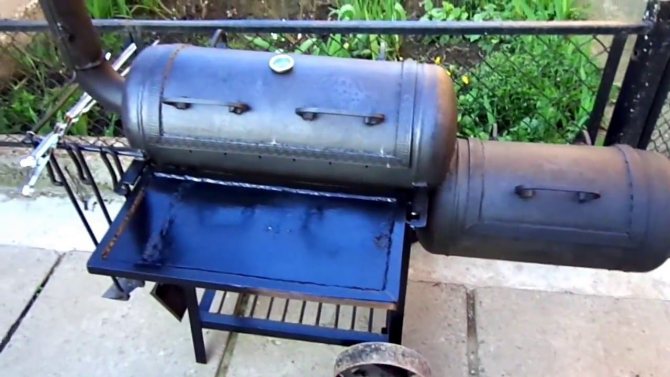

Двухкамерный смокер гриль

В двухуровневой коптильне две топки и две колосниковых решётки, расположенных на разных уровнях. Для жарки мяса дрова укладываются на верхнюю решётку, при копчении огонь разводится в нижней топке. Изготавливается такая коптилка из бочки или куска трубы большого диаметра.

Два уровня для приготовления пищи в коптильне смокер гриль

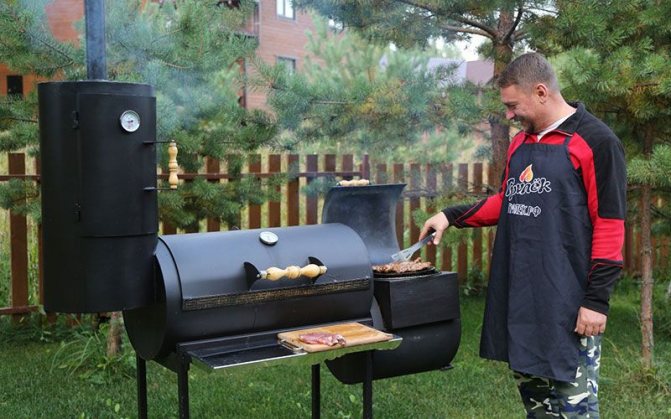

Смокер гриль 4 в 1 — мангал, барбекю, коптилка, печь под казан

Это двухкамерные аппараты, в которых топка расположена вертикально и похожа на печь буржуйку. Вместо верхней крышки в печке установлена конфорка для кастрюль ил может помещаться казан.

Благодаря этим особенностям аппарат выполняет 4 функции:

• гриль или мангал — продукты и дрова в основной камере, крышка открыта;
• барбекю — огонь и мясо там же, крышка закрыта;
• коптильня горячего копчения — огонь в дополнительной печке, продукты на решётке гриль, крышка закрыта;
• приготовление в казане — используется только дополнительная печка.

Смокер гриль 5 в 1 — мангал, барбекю, печь под казан, 2 коптильни

В основе конструкции этих аппаратов находится коптильня 4 в 1. Для расширения функциональности она дополняется коптильной камерой для холодного копчения:

1. Камера гриль накрывается крышкой.
2. Продукты укладываются на решётки во второй коптилке.
3. Огонь разводится в дополнительной печке.
4. Дым, проходя по грилю, остывает и коптит мясо холодным способом.

Какой баллон лучше всего подойдет работы?

Что же можно сделать из газового баллона? Спектр конструкций, который можно получить из него, широкий, сегодня рассмотрим универсальный мангал. Хорошим вариантом будет являться баллон на 50-70 литров. Диаметр способствует удобному разжиганию костра. Данный сосуд достаточно вместителен, что позволяет жарить весь шампур. Но если у вас нет емкостей подходящих размеров, то проблем не возникнет, придется лишь расчеты вести по другим меркам.

Емкости сооружаются из качественной стали толщиной более, чем 3 миллиметра. Если они долгое время лежали где-нибудь под открытым небом, то ничего страшного. В 90% случаев с ними можно работать. Если же они сильно поржавели, то времени не стоит тратить на это время, легче будет найти другой баллон.

Как выполнить работу безопасно?

Даже если вы уверены в том, что баллончик 100% пустой и оттуда ничего не выходит, не делайте поспешных решений. Очень высока вероятность того, что внутри остались критические препараты. В целях полного избавления от яда, нужно все содержимое вылить и наполнить водой, оставив на сутки. И только после сливания воды разрешается приступать к делу. При выполнении любых нужно всегда быть аккуратными. Все действия лучше всего совершайте подальше от домов, где живут люди и в относительно сухую погоду.

Копчение сала в смокер гриль

Есть два способа обработки сала дымом:

• горячее копчение;
• холодное копчение.

Горячее копчение

Эта обработка производится в гриле, на решётке. Огонь разводится в дополнительной топке, дым из которой поступает в коптильную камеру.

Для приготовления сало необходимо порезать на куски, посолить и оставить на несколько часов. Длительность копчения составляет 30-60 минут, до появления коричневой корочки. После окончания обработки дымом копчёное сало желательно выдержать сутки в холодильнике для созревания.

Холодное копчение

Это копчение возможно только в трёхкамерных смокерах и производится во второй коптильной камере. Огонь при этом разводится в дополнительной топке, крышка гриля должна быть закрыта.

Холодное копчение производится при температуре ниже 40°С, поэтому такому виду обработки подвергается солёное сало. Длительность приготовления составляет 2-3 дня.

Чтобы сало было более мягким, его необходимо до копчения проварить со специями.

Интересно также узнать, как делается коптилка для рыбы своими руками.

Какими преимуществами обладает мангал из газового баллона?

Ключевой “плюс” — экономия. Магазинные экземпляры стоят в несколько дороже самодельных. Даже если у вас в кладовке не нашлось нужного инвентаря, то поищите среди знакомых, ведь вещь достаточно распространенная и у многих пылится в гараже, потому что не все в курсе об способах переработки в полезную вещь.

Учитывайте ряд следующих достоинств:

1. Легкость работы. С люди с базовыми навыками, имея приборы и разметки, смогут соорудить мангал из газового баллона своими руками.
2. Функциональность. При грамотном продумывании и подключения в процесс дополнительных инструментов, можно изготовить не только стандартный для шашлыков, но и приспособления для гриля и копчения мяса и рыбы. Вместо одной функции можно получить сразу 3.



3. Надежность. Из-за того, что баллоны делаются из сталей высокого качества, мангалы прослужат много лет, даже если ими часто пользоваться.
4. Удобство. Сталь не дает подгореть, благодаря чему можно не тушить угли.
5. Многообразие дизайна. Существуют очень много вариантов дизайна: можно сделать компактным для переноски или же большим, чтобы можно было приготовить сразу полноценный ужин за всю семью.

Важно! Даже если брать усредненные размеры, то в нем можно пожарить мяса в 3 раза больше, по сравнению с барбекю из магазина.

Инструменты необходимые для работы

Для быстрой работы необходимо приготовить соответствующий инструмент. Понадобиться набор инструментов домашнего мастера, а также несколько дополнительных вещей:

• болгарка или шлифовальная машинка;
• сварочный аппарат любого типа;
• средства индивидуальной защиты, очки, перчатки;
• металлические дверные петли в количестве от 3 до 5 штук;
• заклепочный пистолет, заклепки;
• зубило, молоток;
• отвертка, гаечный разводной ключ;
• дрель с набором сверл (обязательно наличие сверла 10-12 мм);
• трубы для дымохода и ножек, к последним применяются материалы от неиспользуемых швейных машин.

Использование инструментов требует определенных навыков, материал газовых емкостей достаточно толстый, не каждый начинающий мастер сможет грамотно распилить, сварить металл.

Какими недостатками обладает мангал из газового баллона?

Имея достаточное количество достоинства мангала своими руками из пропанового баллона, стоит отметить и минусы, ведь у каждой медали есть и обратная сторона.

1. Неприятный вид. Если поработать над наружной частью, то можно избавиться от облезшей краски и придать эстетичности. 90% старых баллонов выглядит неаккуратно, придется потрудиться и постараться привести в хорошее состояние.



Важно! В преобразовании баллона используйте термостойкую краску, чтобы избежать ожогов. Если мангал придется окрашивать, то дополнительно подготовьте насадку-щетку на дрель и распылитель. Есть краски, которые могут выдерживать до 800 градусов. Это является важным показателем, потому что стандартные краски при нагревании могут вспыхнуть, что приведет к отправлению мяса из жаровни. Перед покраской не забывайте наносить грунтовый слой. В диапазоне термостойких красок существуют красные, черные, серебристые цвета.

1. Если к процессу отнестись несерьезным образом и совершить ошибки, то все это окажется на эффективности мангала.

Важно! Продумайте заранее каждую деталь. Если не следовать чертежам, то и результат будет соответствующим. Не жалейте время и не старайтесь закончить как можно скорее. Вы потратите всего лишь несколько часов, зато будете пользоваться еще много лет.

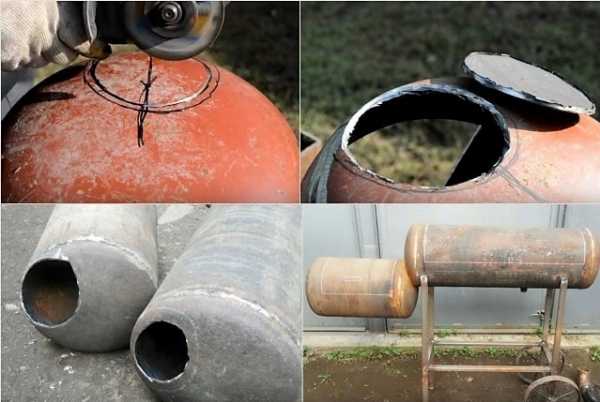

Все начинается с резки баллона

Независимо от выбранной конструкции, первый шаг по изготовлению мангала – резка старого баллона из-под пропана емкостью 50 литров. Сразу же бросаться на него с болгаркой мы не советуем. В этом деле нужно соблюдать правила безопасности. Остатки газа, которые есть в каждой емкости, при контакте с искрами и воздухом могут взорваться.

Поэтому сначала придется вручную открутить кран. Удаление штуцера на старом баллоне – операция не всегда простая, поскольку он крепко «прикипает» к корпусу. Попробовать сдвинуть его можно с помощью рожкового разводного ключа, ударяя по ручке молотком.

Если кран не поддается, то используют другой инструмент – разводной водопроводный ключ и стальную трубу в качестве рычага.

Под действием такого мощного усилия любая резьба сдается. Для того, чтобы емкость не проворачивалась, с другой стороны к ее днищу крепят упорный уголок.

Для облегчения откручивания можно нанести на место контакта крана с корпусом «ВэДэшку» и подождать пару часов, пока резьба не откиснет.

После этого емкость медленно наполняют водой. Она вытесняет горючую газо-воздушную смесь, исключая риск взрыва при резке.

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

С одной стороны на корпусе баллона есть длинный шов. Он будет «маяком» для первой линии реза. Вторую черту проводят на другой стороне так, чтобы она оказалась напротив первой и отступают от нее вверх на 8 см. Это будет вторая линия реза. Если не сделать такую поправку, то жаровня получится мелкой.

Сделав разметку по чертежу, берутся за болгарку и прорезают стенки, отделяя часть корпуса. Она будет использоваться в качестве откидной крышки.

Важный нюанс! Резать корпус нужно аккуратно рядом со швом так, чтобы не повредить стальное кольцо, которое находится под ним. Оно будет служить упором для крышки, чтобы та не проваливалась в жаровню.

На нижнем фото в левой части емкости видно кольцо. Если бы мастер прошел болгаркой рядом со швом, то оно осталось бы на месте и служило упором. Исправить допущенный промах несложно: нужно наварить стальные полосы сверху на крышку.

Следующий этап — удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Дальнейший порядок работы зависит от того, как вы намерены использовать мангал: только для жарки или скомбинировать его с коптильней. Эти операции мы рассмотрим после обзора готовых конструкций.

Как самому сделать мангал: видео

Изготовление мангала своими руками из газового баллона — не самое просто дело, но при необходимом желании и наличии всех инструментов сделать данную конструкцию не составит особого труда. Базовых знаний и навыков будет достаточно, но если вы ими не владеете, то значит пришло время обучаться новым навыкам. Самое главное учитывать все советы и соблюдать инструкции и правилам безопасности. Ведь согласитесь, приятно сидеть на берегу озера, поглощая свежий воздух и кушать нежный шашлык собственного приготовления. В такие времена появляется желание обзавестись собственной конструкцией. Ниже видео мангала из газового баллона своими руками.

Вопрос-ответ

1. Что делать, если после использования мангала чувствуются неприятные запахи?

С такой проблемой сталкиваются не редко, в этом нет ничего страшного. Чтобы избавиться от нежелательного запаха, нужно обжечь всю внутреннюю часть. Это не причинит вреда, а поможет убрать все имеющиеся запахи.

1. Насколько мангал опасен? Он может стать причиной пожара?

Чтобы не превратить приятный отдых в несчастный случай, нужно мангал расположить подальше от предметов, которые легко воспламеняются и маленьких детей не допускать к нему. Зола, которая остается после шашлыков, может тлеть в течение 24 часов.

1. Сколько лет может служить самодельный мангал из газовых баллонов?

Если относиться бережно и следовать правилам по использованию, то мангал из газового баллона своими руками в среднем служит около 10-15 лет.

1. Тяжелый ли мангал? Возможно их передвигать и возить куда-либо?

Поскольку даже сами исходники весят достаточно много, то мангалы получаются в разы тяжелее. Если вы собираетесь передвигать, то подготовьте 2 колеса.

Проживаете в городе и рассматриваете постоянную перевозку в лес — сделайте более компактный мангал из небольшого баллона, например, барбекю из газового баллона своими руками.

Результат проделанной работы — многофункциональное приспособление для приготовления мяса и овощей сразу несколькими методами в одном изделии, применяя как барбекю или же коптильню. В случае, если на покупном мангале мясо будет лишь жариться, то благодаря уникальным способностям мангала, оно будет также и печься. Стенки баллона отлично разогреваются, что дает возможность приготовить пищу, используя даже маленькое количество углей, что дает еще больше возможности экономить. С наличием многофункционального мангала можно хоть каждые выходные устраивать мини-праздник и выходить на природу.

Таким образом, мангал из газового баллона своими руками — это прекрасное и универсальное сооружение, которое даже лучше, покупные аналоги. Да, конечно, можно сделать стойку из кирпичей или купить в магазине, но создавать что-то и необычное, гораздо круче. Можно смело звать друзей на поедание шашлыков, ведь каждый мужчина должен уметь готовить вкусное мясо. А готовить на собственном мангале – лучше вдвойне! Радуйте свою семью и близких прекрасными блюдами, приготовленными на таких уникальных сооружениях!

Мобильные установки

Смокер — это достаточно тяжёлая установка, которая редко перемещается на другое место. Но есть способы повысить его мобильность.

Смокер гриль на колесах

Установки, используемые на даче или приусадебном участке, монтируются на подставке. Она соединяет элементы в цельную конструкцию и поддерживает их на необходимой высоте.

Для облегчения перемещения аппарата по участку подставка крепится на раме из уголков или коробочки. К этой же раме крепятся колёса, желательно поворотные. Они продаются в магазинах строительной техники, где являются деталью строительных лесов.

Смокер гриль на прицепе

Для использования в малом бизнесе установку целесообразно смонтировать на 4-х колёсном прицепе легкового автомобиля. Это позволит перевозить аппарат к местам отдыха или проведения массовых мероприятий.

Аппарат формата XXL целесообразно установить не на прицепе, а в кузове небольшого грузовика. Получившаяся конструкция называется смокер трейлер и позволяет дополнительно перевозить дрова, посуду, складную мебель и другие аксессуары.

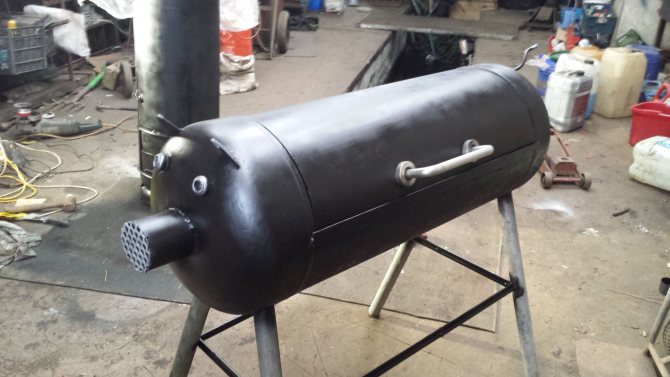

Как сделать мангал из газового баллона своими руками (фото)
