Как выточить шар на токарном станке: видео, фото, инструкция

Степень точности и качество обработанной поверхности зависят от умения мастера работать на токарном станке, который не имеет системы Числового Программного Управления. Однако некоторые типы деталей создать путем точения при помощи резца без вспомогательного оборудования практически невозможно. Если при этом есть необходимость наладить серийное производство с высокой точностью обработки, без вспомогательного оборудования не обойтись. Как сделать шар на токарном станке, и какое приспособление при этом используются?

Шары, выточенные на токарном станке

Можно ли это сделать?

Создание сферической детали на токарном оборудовании более простой процесс, чем это кажется на первый взгляд. При этом можно воспользоваться, как вспомогательным оборудованием, если предусматривается производство небольшой партии, так и стандартной оснасткой станка в случае штучного изготовления. Самым доступным способом является точение по ранее заготовленному шаблону.

По металлу

Работа с металлом на порядок сложнее в сравнении с другими материалами ввиду более высокой твердости, однако более знакома и не имеет непривычных особенностей. Точение шара же займет не менее двух проходов и потребует работы на высоких оборотах для получения удовлетворительного результата. В целом процесс мало отличим от прочих токарных операций и не имеет определенной специфики.

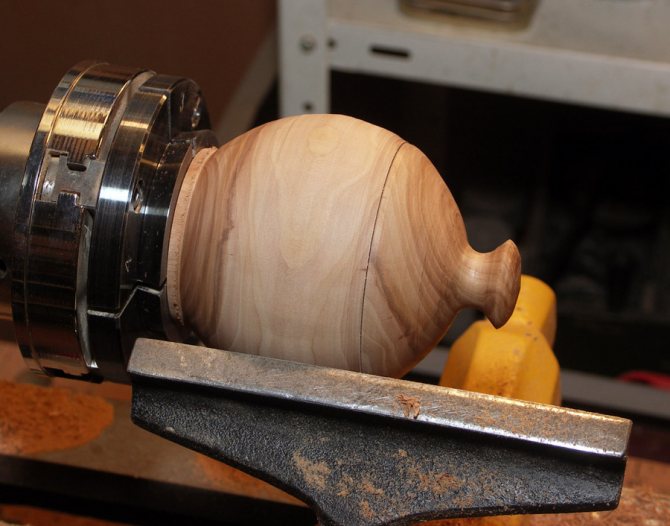

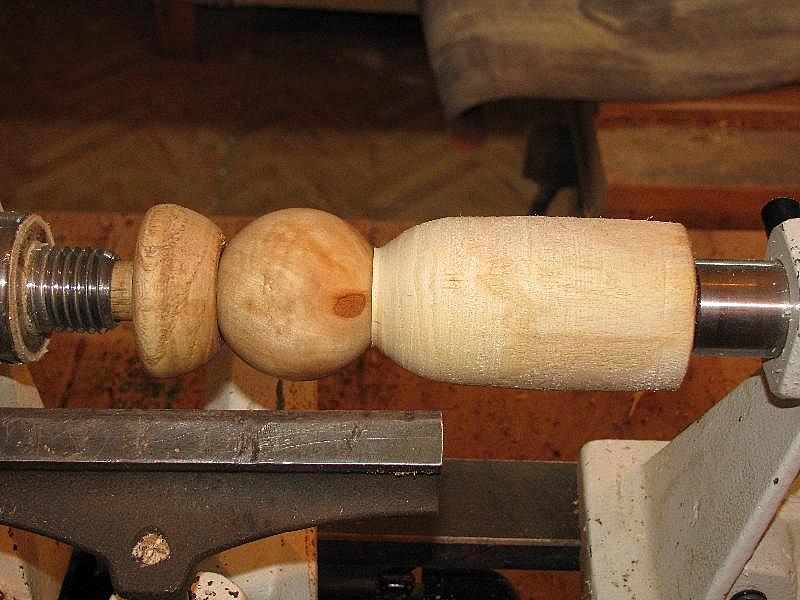

По дереву

По сравнению с металлической, деревянная заготовка более податлива обработке, ввиду чего имеется возможность проводить обработку не только резцом токарного станка, но и ручными стамесками и коронками, предназначенными для этой операции.

При точении вместо привычной стружки остается древесная пыль, поэтому работать нужно строго в респираторе, включив вытяжку. Нелишним будет заранее убрать подтеки масла на станке и установить пылесос на резцедержатель, что упростит уборку после работы.

Выточить шар Ø72мм на ток. станке с чпу реално?

Мыслил дома, там нет интернета, по этому писал по памяти и размеры немного не соответствуют, но смысел думаю должен быть ясен.

Технология приготуваня шарика.

Требуется изготовить шарик, одна штука.

1. Берем заготоуку диаметром 80мм и длиной 80мм. Жмякаем ее в кулачки (первый кулачок/установ) и точим резцом 35*. Опосля остается припуск, зажатый в кулачках. Примерно 13мм (выделен розовым цветом).

2. Устанавливаем в шпиндель станка, если эта возможность имеется, упор. Торец упора должен быть плоским без центровки, а так же без выпуклостей и впуклостей. Зная координаты упора, не трудно высчитать и центр шарика, а так же Z0.

Точим второй установ в кулачках.

Если вариант с упором невозможен, можно обойтись более изощренным способом. Для этого зажимаем в кулачки кольцо, диаметром примерно 70мм и точим требуемым резцом радиусную канавку(проточку). Канавка должна быть таким образом, чтобы шарик обхватывался как можно точнее. Т.е. радиус канавки 74/2=37мм, а максимальный диаметр 74мм. В эту канавку в последствии зажимаем наш полушарик.

Размеры и позицию канавки мы знаем, не трудно будет подсчитать и Z0.

Вобщем примерно в таком ритме и работаем. Должно все получиться.

P.s.

На рисунке схематишно указал как все должно происходить. Прошу не бить за корявость линий.

Я интересовался по поводу закалки не с проста. Зачем сложности с обработкой в центрах, если нет термики?

А какова партия этих изделий?

Альтернативные способы изготовления основы для топиария

Монтажная пена

В полиэтиленовый пакет выдавливаем монтажную пену, чтобы получилась заготовка — фигура, приближенная к форме сферы, но обязательно больше необходимого диаметра шара. Ждем, пока герметик полностью затвердеет, снимаем пакет, канцелярским ножом придаем массе нужную форму — не только шар.

Пенопластовый шар своими руками

Вместо монтажной пены можно использовать заготовку из пенопласта, например, упаковку от бытовой техники либо склеить несколько листов между собой — для получения необходимой толщины.

Но пенопласт неоднородный и сильно крошится: сделать шар для топиария правильной формы сложно, мусора остается очень много. Из пенопластового листа можно также вырезать основу для плоского топиария.

Техника папье-маше

Надуваем воздушный шарик до нужного размера, поверхность промазываем ПВА, клеим листы бумаги (можно туалетной), фрагменты старых газет или салфетки. Продолжаем наращивать массу, обильно промазывая каждый слой клеем, набираем толщину минимум 7-10 мм.

После полного высыхания заготовки воздушный шар аккуратно сдуваем и вытягиваем, каркас остается. Получился хрупкий, но оригинальный шар для топиария в технике папье-маше. Способ трудоемкий, основа долго сохнет.

Вязальные нитки

Способ в точности имитирует технику папье-маше, но вместо бумаги используются вязальные нитки: получается каркас, подходящий для легкой кроны. Не рекомендуем использовать бечевку вместо пряжи: материал дорогой и сильно впитывает клей.

Готовые шары для дерева счастья

Покупные заготовки и подручные основы для топиария:

Пенопластовый шар. Для дерева счастья целесообразно использовать готовые шары из пенопласта диаметром от 7 до 30 см.
Подвесной ротанг. Готовые шарики из ротанга доступны в магазинах декора. Кроме того, их можно сделать самостоятельно (ротанг обматывается вокруг воздушного шарика).
Резиновый мяч. Ограниченный выбор стволов для топиария: подойдет только кабель, который необходимо крепить снаружи шара.
Клубок вязальных ниток.
Чипборд— высечка из плотного картона. Заготовка для плоского топиария на магните, толщина 1-3 мм.
Теннисный мячик. Для миниатюрных деревьев.
Страусиное яйцо. Оригинальная основа для пасхального топиария. Страусиное яйцо очень прочное, на поверхность хорошо клеится декор.
Поролоновый шарик. Разноцветные изделия используются фокусниками для показа трюков, но также отлично подойдут для наших целей!
Деревянный шарик. Используются редко, но для определенного дизайна именно деревянная основа оптимальная.

Как выточить конус на токарном станке: , схемы, способы

Как выточить конус на токарном станке

Токарные станки применяются для точения заготовок во время ее точения путем использования специальных резцов. При наличии определенного опыта выточить можно не только детали обычной формы, но и, к примеру, коническую поверхность. Для создания конуса следует иметь определенные навыки работы на токарном станке.

Поворот верхних салазок суппорта

Провести процесс точения конуса можно, воспользовавшись следующей рекомендацией:

Берем заготовку и закрепляем ее в шпинделе, а также задней бабкой. Учитывая то, что изготовление конуса проводится с высокой точностью, диаметральный размер и угол могут иметь незначительно отклонение. Если заготовка изготовлена из твердого материала, следует подбирать твердосплавные резцы.
Обработка может проводиться только при соблюдении техники безопасности путем использования средств индивидуальной защиты.
Выбираем скорость резания на токарном станке. Обработка конических поверхностей может проводиться со скоростью, которая выбирается в зависимости от стойкости режущей кромки и твердости материала. Если точных данных, которые позволяют рассчитать скорость резания нет, следует идти испытательным путем – от меньших значений к большим.
Установленной заготовке нужно придать цилиндрическую форму. Для этого используется проходной резец, сначала ведется черновая обработка для снятия большого количества ненужного металла. Обработка возле кулачков проводится отогнутым резцом.
Изготовление точных деталей происходит в два прохода: черновая и чистовая обработка. На токарном станке чистовое точение проводится специальным режущим инструментом при определенной скорости и подачи.
Для создания небольших конических поверхностей верхняя часть суппорта поворачивается на определенный угол, который должен быть равен половине угла конуса у вершины.

Подобным образом можно провести создание конических поверхностей без использования специального приспособления.

Метод смещения относительно оси центров

Смещение центров позволяет также получить на токарном станке конус морзе. Однако в этом случае провести точение можно исключительно наружных конических поверхностей. К достоинствам рассматриваемого способа можно отнести:

Есть возможность сделать длинный конус морзе.
Используется механическая подача суппорта, что обуславливает возможность применения обычных моделей токарных станков.

Смещение оси центров

К существенным недостаткам можно отнести:

Невысокую точность, с которой можно сделать деталь.
В процессе получения конуса происходит перекос центровых отверстий.

Показатель величины смещения задней бабки во время создании конических поверхностей определяется при помощи прямоугольного треугольника.

Конусная линейка

Некоторые токарные станки оснащаются специальными конусными линейками. Подобное приспособление позволяет проводить обработку наружных и внутренних поверхностей, когда угол наклона не превышает 12 градусов. Сделать конусную форму в этом случае можно путем сочетания продольной и поперечной передачи.

При использовании линейки можно подобрать угол, который будет создан при одновременном движении суппорта в продольном и поперечном направлении. Правильный угол выдерживать на протяжении всего времени позволяет специальная линейка.

Использование широкого углового резца

Довольно простым способом, при помощи которого на токарном станке можно получить конусную поверхность, является использование углового резца. При его помощи можно создать конус небольшой длины, режущая кромка должна быть прямой. Угол конуса можно корректировать путем заточки кромки или установки его под определенным углом к заготовке.

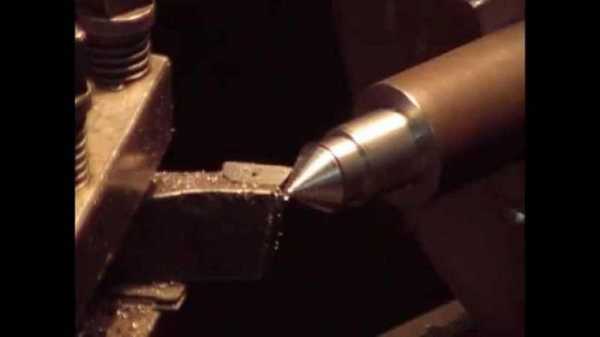

Точение конуса резцом

Все вышеприведенные способы требуют наличия определенных навыков работы на токарном станке. В некоторых случаях, для крупносерийного производства, изготавливают специальные копиры. Для мелкосерийного производства подойдет способ, в котором используется линейка или поворот салазок токарного станка, смещение бабки.

Приспособления для обработки сфер

Точение шара

Когда говорят о сферических поверхностях, то обычно представляют себе шap. В действительности же речь пойдет о сферах, являющихся участками общей поверхности какой-либо детали. К числу таких деталей, имеющих сферы (сферические и торовые поверхности) относят: матрицы, пуансоны, шаровые пяты, нодпятники, краны, линзы, наконечники, штуцеры, ниппели, опоры, ступицы, шаровые соединения, клапаны, ролики, валки, маховики, пресс-формы, червячные шестерни и т. п.

Разделим все сферы на выпуклые и вогнутые и классифицируем по признаку расположения их на поверхности детали. На рис. 49 показаны выпуклые, а на рис. 50 вогнутые сферы. Одни сферы по своему расположению имеют общую ось симметрии с деталью (рис. 49, б — ей рис. 50, а — в), другие не имеют общей оси симметрии с деталью (рис. 49, а, ж, з и рис. 50, г — з).

Рис. 49. Выпуклые сферы

Обработка сфер представляет определение трудности. В производство внедрены приспособления для обработки и измерения точных сфер большого и малого радиуса (1 … 200 мм), имеющих 6-й квалитет и шероховатость поверхности 0,32 … 0,04 мкм. Технологический процесс обработки сфер сводится к точению, шлифованию, полированию и алмазному выглаживанию.

Рис. 50. Вогнутые сферы

Чтобы разобраться в многообразии приспособлений и лучше знать, какие приспособления в каком случае применять, классифицируем их по характеру движения резца: приспособления с поступательным движением резца (рис. 51, а, б) и с вращательным движением (рис. 51, в).

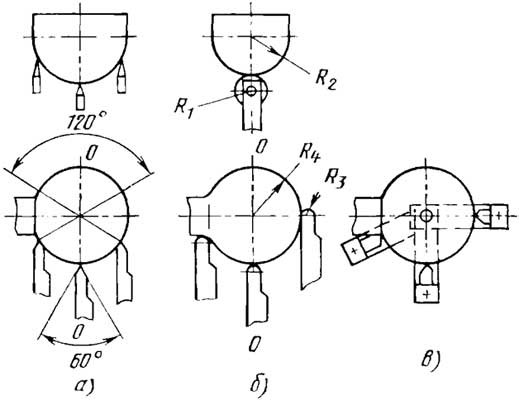

Рис. 51. Приспособления для поступательного (а, б) и вращательного (в) перемещения резца

Приспособления с поступательным движением резца менее универсальны и имеют больше недостатков по сравнению с приспособлениями с вращательным движением. Непрерывное изменение углов в плане резца при поступательном перемещении его по кривой поверхности детали и износ режущих кромок приводят к искажению геометрии сферы и повышению шероховатости поверхности. Кроме того, величина поверхности сферы, которую можно обработать без разворота резца, ограничена. Например, при угле в плане 60° можно проточить поверхность сферы не более как под углом 120° (рис. 51, а).

Для уменьшения этих недостатков в приспособлениях с поступательным движением резца применяют вместо щупа ролик или сферический наконечник, а на резце затачивают круговую режущую кромку определенного радиуса (рис. 51, б). В этом случае соотношение радиусов выдерживается по формуле

R1 + R2 = R3+ R4, где соответственно радиусы: R1 — ролика; R2 — копира; R3 — резца; R4 — сферы.

Замена щупа роликом или сферическим наконечником вносит дополнительные трудности, связанные с изготовлением резцов. В то же время общий недостаток таких приспособлений не устраняется из-за наличия зазоров в механизмах приспособлений. Остается искажение геометрии сферы в зоне оси О — О (рис. 51, а, б). Эти зазоры проявляют себя, когда меняется направление движения механизма, несущего резец, и когда изменяется направление давления на ролик или щуп при скольжении их по копиру.

Кроме того, при обработке сферы приспособлениями с поступательным движением резца затруднена возможность контроля ее формы. Для этого, казалось бы, достаточно проточить сферу предварительно и путем измерения убедиться в правильности ее геометрической формы. Но этот прием не дает нужных результатов, так как при предварительной проточке сфера получается искаженной. Измерения без искажений можно произвести только тогда, когда сфера будет проточена до требуемого размера.

Приспособления с поступательным движением инструмента не пригодны для выполнения алмазного выглаживания, так как выпуклая рабочая часть алмаза в виде сферы или цилиндра ограничена по размерам и выглаживать она может лишь при неизменной ориентации относительно обрабатываемой поверхности.

Приспособления с вращательным движением резца (рис. 51, в) не имеют указанных недостатков. Углы в плане резца остаются неизменными. Износ резца не вызывает искажения формы сферы и может влиять лишь на изменение размера сферы, что легко устраняется поднастройкой станка. Такие приспособления удобны для применения алмазного выглаживания и получают все большее применение.

Услуги токаря

Найти того, кто выполнит услуги токаря в Москве не очень просто. Хороших специалистов токарного дела остается все меньше и меньше, так, как молодежь не идет учиться на рабочие специальности. Токарные работы фото. Мы же гордимся, что в нашем коллективе есть отличные токари. Прежде, чем ответить на ваш вопрос о стоимости токарных услуг, нам нужно знать от вас:

чертеж или рисунок с точными размерами (либо образец детали) (можно прислать на электронную почту
тип обрабатываемого материала и тип требуемой работы
требуемое кол-во
материал для работы ваш или наш
прочие рекомендации и пожелания.

Мы стараемся выполнять все заказы в срок и качественно. Наши цены вполне доступны. Токарные работы в Москве.

токарные работы по металлу мастер токарные работы цена

ТОКАРНЫЕ УСЛУГИ. Токарные работы фото

Несмотря на наличие множества способов формообразующих процессов (литье, порошковая металлургия и пр.), в машиностроительной отрасли широко распространена холодная металлообработка.

Очень часто просто невыгодно изготовлять специальные литейные формы, приобретать оборудование. Или единственный способ изготовления детали – из куска металла (плиты, прутка, профиля).

Обозначение конусности на чертеже

При создании технической документации должны учитываться все установленные стандарты, так как в противном случае она не может быть использована в дальнейшем

Рассматривая обозначение конусности на чертежах следует уделить внимание следующим моментам:

Отображается диаметр большого основания. Рассматриваемая фигура образуется телом вращения, которому свойственен диаметральный показатель. В случае конуса их может быть несколько, а изменение показателя происходит плавно, не ступенчато. Как правило, у подобной фигуры есть больший диаметр, а также промежуточной в случае наличия ступени.
Наносится диаметр меньшего основания. Меньшее основание отвечает за образование требуемого угла.
Рассчитывается длина конуса. Расстояние между меньшим и большим основанием является показателем длины.
На основании построенного изображения определяется угол. Как правило, для этого проводятся соответствующие расчеты. В случае определения размера по нанесенному изображению при применении специального измерительного прибора существенно снижается точность. Второй метод применяется в случае создания чертежа для производства неответственных деталей.

Простейшее обозначение конусности предусматривает также отображения дополнительных размеров, к примеру, справочную. В некоторых случаях применяется знак конусности, который позволяет сразу понят о разности диаметров.

Выделяют достаточно большое количество различных стандартов, которые касаются обозначения конусности. К особенностям отнесем следующее:

Угол может указываться в градусах дробью или в процентах. Выбор проводится в зависимости от области применения чертежа. Примером можно назвать то, что в машиностроительной области указывается значение градуса.
В машиностроительной области в особую группу выделяют понятие нормальной конусности. Она варьирует в определенном диапазоне, может составлять 30, 45, 60, 75, 90, 120°. Подобные показатели свойственны большинству изделий, которые применяются при сборке различных механизмов. При этом выдержать подобные значения намного проще при применении токарного оборудования. Однако, при необходимости могут выдерживаться и неточные углы, все зависит от конкретного случая.
При начертании основных размеров применяется чертежный шрифт. Он характеризуется довольно большим количеством особенностей, которые должны учитываться. Для правильного отображения используется табличная информация.
Для начала указывается значок конусности от которого отводится стрелка и отображается величина. Особенности отображения во многом зависит от того, какой чертеж. В некоторых случаях наносится большое количество различных размеров, что существенно усложняет нанесение конусности. Именно поэтому предусмотрена возможность использования нескольких различных методов отображения подобной информации.

На чертеже рассматриваемый показатель обозначается в виде треугольника. При этом требуется цифровое значение, которое может рассчитываться при применении различных формул.

Читать также: Не является составной частью металлического рубанка

Точение с приспособлением

Более сложным является способ выточить шар на станке с применением предварительно изготовленного приспособления. В связи с идеальностью сферической поверхности, точность изготовления механизма должна быть максимальной. На следующем предлагаемом видео приспособление является ручным, а обработка частично выполняется после предварительной обточки резцами до формы, близкой к шару:

Особенностью данного способа точения сфер является возможность применения его лишь при обработке мягких металлов. Но и такая задача является достаточно частой и при большом количестве заказов такое приспособление всегда может помочь токарю.

: Полировка

На этом этапе некоторые люди начинают шлифовать свой шар все более мелкой наждачной бумагой, зерно которой доходит до тысяч. Я не видел причин делать также, учитывая, что мяч уже был довольно блестящим.

Вместо этого я в несколько заходов отполировал его полиролью для алюминия. Вы щедро смазываете его полиролью, а затем втираете её в металл, пока он не станет черным, затем вы оттираете его с помощью нескольких тряпок.

Читайте также: Как сделать проверку примера столбиком?

По мере того как вы трёте его, поверхности сначала будут тусклыми и серыми, но по мере того как вы продолжаете процедуру (и переключаетесь на чистые тряпки), вы увидите, что поверхность становится все более блестящей. Я повторил этот процесс 4 или 5 раз.

Пошаговая инструкция

Данный способ изготовления подходит как при работе с металлом, так и с деревом. Дополнительное станочное оборудование и нестандартные конструкции не требуются. Понадобиться лишь образец. В качестве такового можно применить выточенный на станке шар со стержнем либо шарик от подшипника требуемого диаметра.

Для возможности установки последнего, к нему нужно жестко присоединить стержень-хвостовик нужного диаметра ровно по центру. Сделать это можно при помощи сварки либо резьбового соединения.

Выбор заготовки

В обоих случаях заготовка детали должна иметь цилиндрическую форму с запасом (примерно 1/10) длины для крепления в патроне и небольшим припуском на обработку по ширине. Если стальной пруток — это стандартизированный материал в металлургии, то для столярных работ чаще всего сырье поставляется в виде бруса. Прежде чем приступить к работе нужно придать материалу форму цилиндра, закрепив в поводковом патроне и обточить.

Важно!

Прежде чем приступить к работе, визуально проверьте заготовку на предмет кривизны, прокрутив в кулачковом патроне.

Создаем проточку

Диаметр шара равняется диаметру проточек и расстоянию между ними. Зажав заготовку в трех-кулачковом патроне, проточите будущую деталь на заданном расстоянии от торца. Созданная проточка послужит своеобразной меткой при обработке с использованием поперечной подачи. Также необходимо зенковать отверстие для последующей фиксации в жестком центре при обработке заготовки абразивом.

Провести фиксацию

Теперь, при помощи жесткого центра, установленного в заднюю бабку и патрона, проводим фиксацию. Расслабив патрон ключом, помещаем в него заготовку. Теперь нужно сделать отступ от проточки и надежно закрепить деталь в патроне. В задней бабке необходимо закрепить шаблон. Выверив необходимое расстояние и положение заготовки относительно образца можно приступать к следующему шагу.

Провести точение с помощью передней подачи

Для придания формы шара заготовке, необходимо использовать два одинаковых отрезных резца, как правило с округлой режущей кромкой. Закрепите резцы в держателе суппорта на одной стороне с одинаковым вылетом.

Суть способа заключается в ведении резца-копира касаясь окружности шарообразного образца, в то время как зеркально закрепленный проходной резец производит обтачивание заготовки повторяя вектор движения второго.

Точение производится прямой и поперечной подачей, в результате которой образуется поверхность в виде лесенки. После придания формы шара материалу, производится чистовой проход с малой толщиной снимаемого слоя и подачей. Снятие слоев материала производится в пределах проточки. После чего ее нужно убрать, совместив поперечную и переднюю подачу.

Сделать форму с помощью напильника

После обработки резцом образуется ступенчатая поверхность, которую необходимо обработать напильником. Для металла следует выбрать напильник с насечкой номер 0 или 1. Для дерева с простой одинарной насечкой. Инструмент с полукруглой формой рабочей части значительно упростит процесс, однако не является обязательным условием. В качестве упора желательно использовать суппорт без резца, он послужит надежной опорой и уменьшит вероятность травмирования.

Устанавливаем площадку суппорта на уровне детали перед операцией. Убрав образец, подводим жесткий центр к ранее созданному зенкером отверстию, переместив бабку вперед и фиксируем. Запускаем станок на минимальной скорости дожидаясь момента когда шпиндель наберет обороты. Упираем хвостовик или рукоять напильника в суппорт и плавным движением сверху вниз опускаем рабочую часть напильника к заготовке.

При этом нужно крепко держать его двумя руками по оба конца инструмента, чтобы исключить удар инструмента. В случае использования напильника плоского сечения необходимо плавно водить им от края до края для равномерной обработки.

Важно!

Ведите напильник противоположно движению шпинделя, чтобы не допустить отскок инструмента.

Провести чистку наждачной бумагой

При чистовой обработке воспользуйтесь наждачной бумагой. Для каждого материала понадобится различное зерно абразива. Для металла в районе Р800-Р1000, для дерева Р400-Р600. Существует два способа полировки поверхности с помощью абразивной ленты. В первом случае полотно растягивается двумя руками и натягивается на обрабатываемую поверхность, во втором наждачная бумага крепится в специальном бруске.

Необработанные концы, использованные для крепления, удаляются вручную. Как вы можете заметить изготовление детали в виде шара является вполне легкой и выполнимой задачей, не требуя при этом сверхсложных надстроек на текущем оборудовании.

Точение по копиру

Для получения простейшего копировального приспособления потребуется совсем не много – шаблон шарообразной формы подходящего диаметра и два одинаковых резца, установленных в резцедержатель на одной стороне с одинаковым вылетом. Особое внимание следует уделить правильной настройке копировального приспособления – выставить режущий инструмент на одинаковое расстояние.

Сделать это очень удобно с помощью любой детали, имеющей цилиндрическую форму – образка трубы или стального стержня. Для настройки достаточно один из резцов закрепить болтами, а второй установить без крепления. Плавно подводя рукояткой поперечной подачи резцедержатель, дождитесь касания оправки обоими режущими кромками и зафиксируйте не закрепленный резец.

В качестве оправки можно использовать предварительно выточенный на станке с ЧПУ шар на стержне или шарик от подшипника подходящего диаметра. Для удобства закрепления последнего к нему необходимо приварить круглый стержень подходящего диаметра строго по центру.

Технология точения не представляет особых сложностей. Первоначально с помощью рабочего резца, как правило, отрезного с округлой режущей кромкой, выполняется грубое обтачивание. При этом копир (второй резец) движется с касанием шарообразного шаблона, закрепленного в пиноли задней бабки через переходник.

После предварительного придания обрабатываемой заготовке формы, приближенной к желаемой, выполняется чистовое точение с малой толщиной срезаемого слоя и подачей. Окончательную обработку, при необходимости, можно выполнить шлифовальной шкуркой с зерном небольшого размера. Более подробно технология продемонстрирована на предлагаемом видео:

Можно ли это сделать?

По металлу

По дереву

Как выточить конус на токарном станке

Точение конуса

Поворот верхних салазок суппорта

Провести процесс точения конуса можно, воспользовавшись следующей рекомендацией:

Берем заготовку и закрепляем ее в шпинделе, а также задней бабкой. Учитывая то, что изготовление конуса проводится с высокой точностью, диаметральный размер и угол могут иметь незначительно отклонение. Если заготовка изготовлена из твердого материала, следует подбирать твердосплавные резцы.
Обработка может проводиться только при соблюдении техники безопасности путем использования средств индивидуальной защиты.
Выбираем скорость резания на токарном станке. Обработка конических поверхностей может проводиться со скоростью, которая выбирается в зависимости от стойкости режущей кромки и твердости материала. Если точных данных, которые позволяют рассчитать скорость резания нет, следует идти испытательным путем – от меньших значений к большим.
Установленной заготовке нужно придать цилиндрическую форму. Для этого используется проходной резец, сначала ведется черновая обработка для снятия большого количества ненужного металла. Обработка возле кулачков проводится отогнутым резцом.
Изготовление точных деталей происходит в два прохода: черновая и чистовая обработка. На токарном станке чистовое точение проводится специальным режущим инструментом при определенной скорости и подачи.
Для создания небольших конических поверхностей верхняя часть суппорта поворачивается на определенный угол, который должен быть равен половине угла конуса у вершины.

Метод смещения относительно оси центров

Есть возможность сделать длинный конус морзе.
Используется механическая подача суппорта, что обуславливает возможность применения обычных моделей токарных станков.

Смещение оси центров

К существенным недостаткам можно отнести:

Невысокую точность, с которой можно сделать деталь.
В процессе получения конуса происходит перекос центровых отверстий.

Конусная линейка

https://youtube.com/watch?v=HysW_hx6pZ0

Использование широкого углового резца

Точение конуса резцом

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сфероточка для токарного станка — Станки, сварка, металлообработка

Для расширения функциональности токарного станка рекомендуется применение специальных фрезерных деталей. Они изготавливаются в разнообразных вариантах, что дает возможность с их помощью выполнения разнообразных задач в сфере обработки деталей. Фрезерные приспособления для токарного станка бывают нескольких видов, сложность их конструкции зависит от особенностей поставленной задачи.

Современное оборудование на голову выше советских аналогов, металл, используемый в конструкции, отличается высоким качеством, прочностью и долговечностью. Крепежи агрегата имеют сертификаты качества, а также являются долговечными.

Для проведения работ на подобном агрегате мастерам требуется профильный медицинский осмотр, оборудование требует от специалиста внимательности, щепетильности, хорошего зрения. Финишная обработка любого фрагмента из металла проходит в несколько этапов.

Приспособление для токарного станка по металлу изготавливается в трех разновидностях:

Первый вариант является специальным. С его помощью увеличиваются эксплуатационные возможности агрегата.
Второй вариант дополнительных частей используется для того чтобы фиксировать инструмент.
Благодаря применению третьего варианта оборудования фиксируются детали, которые подлежат обработке на токарном станке.

С помощью различной оснастки обеспечивается широкий спектр работ, выполняемых токарным агрегатом:

качественно закрепляются металлические фрагменты;
повышается точность обработки металлических заготовок;
появляется возможность правильно выполнять фрезерные операции;
ускоряется процесс обработки металлических деталей.

Фрезерное приспособление для токарного станка производится на заводах. Оно характеризуется высоким уровнем прочности, такая особенность обеспечивает ему длительное применение.

Благодаря использованию материалов высокого качества для изготовления оснастки значительно продляется срок ее эксплуатации. В домашних условиях несложно использовать самодельное приспособление для токарного станка по металлу. Наиболее часто осуществляется применение специальной приставки, благодаря которой мастера могут выполнять следующие операции:

фрезеровать плоскости;
выбирать пазы и канавки;
обрабатывать основу с помощью торцевых и концевых фрез;
контурно обрабатывать разнообразные изделия.

Фрезерная приставка для токарного станка

Приспособление для токарного станка дает возможность не только расширить сферу применения оборудования, но и максимально точно выполнять работы по металлообработке.

Какое оборудование использовать?

Выбирать приспособление на токарный станок необходимо в соответствии с поставленными перед оператором задачами. Наиболее часто специалистами осуществляется использование нескольких частей.

Виброопоры – идеально подходит для токарного станка по металлу, а также для шлифовального оборудования. С его помощью обеспечивается увеличение качества обработки детали. Благодаря подобному изделию значительно уменьшается вибрация, такой принцип работы положительно отображается на длительности эксплуатации станка.

Центры. Токарные агрегаты имеют универсальную конструкцию, но она вынуждает мастера использовать специальную оснастку. Благодаря центрам обеспечивается максимально качественная настройка параметров точности.

Патроны. Применение устройства наиболее часто осуществляется в агрегатах по дереву. С помощью подобного оборудования обеспечивается максимально надежная фиксация фрагмента. Крепление патрона осуществляется с помощью болта через хомутик.

Кулачки. Такого вида детали характеризуются присутствием нескольких вариантов исполнения. С их помощью обеспечивается надежная фиксация детали с внешней стороны вала.

Кулачок для токарного станка

Кулачковые токарные патроны – детали используются для фиксации заготовок, которые имеют прямоугольную, цилиндрическую или фасонную форму. Различают несколько разновидностей патронов – двухкулачковые, трехкулачковые и четырехкулачковые. Разрешается применение изделий с разнообразными видами токарных установок.

Подбор оборудования обязан проходить после изучения всех достоинств агрегата, а также анализа условий помещения, где будет установлено оборудование. Дополнительно следует определить, где будет размещаться шкаф с металлическими фрагментами и готовыми изделиями.

Дополнительные детали

Агрегат имеет второстепенные, но довольно важные детали в своей конструкции.

Люнетов. Применяются в конструкциях, которыми проводится обработка металла и дерева. Сферой применения подобных узлов являются фрезерные, токарные и шлифовальные замки. С помощью установок поддерживаются длинные заготовки.

Резцедержателей. Применение агрегатов осуществляется в токарных станках по металлу. Благодаря этим устройствам закрепляются резцы на суппорте. Приспособление имеет поперечное и продольное перемещение по отношению к металлическому фрагменту.

Приспособления для металлорежущих станков производятся в широком ассортименте, особенность дает возможность для токарей подбора наиболее приемлемого варианта в соответствии с поставленными задачами.

В индивидуальном паспорте оборудования всегда указы технические характеристики и ведомственные требования к эксплуатации установки на территории предприятия. Необходимо неуклонно выполнять все условия при установке агрегата.

Несоблюдение техники безопасности, а также ТУ могут привести к нарушению технологического процесса, а также травмам рабочего персонала.

Особенности использования кулачковых патронов

Наиболее часто в металлообрабатывающих агрегатах используются кулачковые патроны. В подобном случае рекомендуется применять двухкулачковые приспособления для токарного станка. Они являются оптимальным вариантом при отсутствии необходимости в максимально точном центрировании.

С их применением осуществляется фиксирование небольших деталей, отливкой, поковок. Кулачковые патроны фиксируют детали, которые имеют строго определенные геометрические параметры. Если необходимо обработать произвольные по конфигурации заготовки, то это требует применения четырехкулачковых патронов.

Самодельные приспособления характеризуются появлением индивидуального привода, такая конструкция дает возможность максимально простого центрирования.

При использовании патронов с таким приводом предоставляется шанс обработки на станке прямоугольных и асимметричных деталей. Квадратные прутки обрабатываются с использованием самоцентрирующихся приспособлений, которые оснащаются четырьмя кулачками.

Часто в металлообрабатывающих станках осуществляется применение трехкулачковых патронов.

Трехкулачковый патрон для токарного станка

С их помощью обеспечивается качественное выполнение работ с прутками, имеющими большое сечение.

Если трехкулачковые патроны будут активно использоваться, это приведет к потере точности, что является их единственным недостатком.

Советы мастеров

При большом сечении заготовок рекомендуется применение вращающегося и упорного центров. С их помощью обеспечивается эффективное проведение работ по металлу, помещение заготовки в центр происходит только после проведения ее зацентровки.

С торцов вала заготовки с этой целью необходимо выполнить специальные отверстия. Благодаря применению хомутика деталью от шпинделя осуществляется получение вращающегося момента.

Фрезерное оснащение отличается скрупулезностью и ювелирностью, работа проходит в равномерном ритме, от мастера требуется постоянный контроль движения вала.

Патроны, которые выполнены по поводковому типу, характеризуются небольшим корпусом. Его устанавливают на шпиндель токарных станков.

Торцевая часть агрегата оснащается запрессованным пальцем, с его помощью проводится отправка необходимого крутящего момента на хомутик. Фиксация хомутика к детали, которая обрабатывается, осуществляется болтом.

Применение поводкового патрона не проводится при большой величине центрового отверстия заготовок. В таком случае возникает необходимость применения вращающегося центра, имеющего особую конструкцию.

Рабочая часть дополнительных деталей характеризуется выраженной рифленой поверхностью. Если при обработке заготовки необходимо срезать слой большой толщины, тогда необходима установка вращающегося заднего центра на станок. Он позволяет работать оборудованию на высокой скорости.

Приспособления для станков позволяют значительно упростить процесс обработки металлических заготовок. Для обеспечения качественного выполнения работ рекомендуется правильно проводить подбор изделия. С этой целью токарь должен руководствоваться определенными правилами. Он может купить готовое приспособление или сделать его самостоятельно.

по теме: Полезное приспособление для токарного станка

Точение для начинающих | Станки и инструменты

Использование специальной конструкции

Значительно упростить процесс можно путем использование специальной конструкции. Приспособление, при помощи которого можно провести рассматриваемую работу, позволяет поворачивать резец по заданной окружности. При этом можно отметить следующие нюансы:

Конструкция должна быть жестко закреплено, для чего придется проделывать отверстия в станине для его крепления.
Предварительно металла также обрабатывается стандартным способом при помощи продольно-поперечной подачи.
Конструктивные особенности конструкции обуславливают ограничение минимального и максимального диаметра получаемого шара.
Использовать наждак для удаления металла в месте крепления также придется и в этом случае.
Обработка всей поверхности, кроме места крепления, проводится за один раз. Предварительная обработка для снятия металла необходима по причине того, что в этом случае поперечная подача не регулируется (диаметр детали регулируется расстоянием, на котором находится режущая кромка от места крепления).
Достигается правильная форма, при этом особых навыков обработки не нужно иметь.
Можно получить партию деталей шарообразной формы, которые будут иметь одинаковые размеры.

В заключение отметим, что подобное приспособление зачастую создается своими руками. Токарные станки старых моделей не приспособлены для автоматизации процесса производства получения шарообразных тел.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Принципы токарной обработки

Технология токарных работ по металлу предполагает использование специальных станков и режущего инструмента (резцы, сверла, развертки и др.), посредством которого с детали снимается слой металла требуемой величины. Токарная обработка выполняется за счет сочетания двух движений: главного (вращение заготовки, закрепленной в патроне или планшайбе) и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

За счет того, что существует множество приемов совмещения этих движений, на токарном оборудовании работают с деталями различной конфигурации, а также осуществляют целый перечень других технологических операций, к которым относятся:

нарезание резьбы различного типа;
сверление отверстий, их растачивание, развертывание, зенкерование;
отрезание части заготовки;
вытачивание на поверхности изделия канавок различной конфигурации.

Основные виды токарных работ по металлу
Благодаря такой широкой функциональности токарного оборудования на нем можно сделать очень многое. Например, с его помощью выполняют обработку таких изделий, как:

гайки;
валы различных конфигураций;
втулки;
шкивы;
кольца;
муфты;
зубчатые колеса.

Естественно, что токарная обработка предполагает получение готового изделия, которое соответствует определенным стандартам качества. Под качеством в данном случае подразумевается соблюдение требований к геометрическим размерам и форме деталей, а также степени шероховатости поверхностей и точности их взаимного расположения.

Для обеспечения контроля над качеством обработки на токарных станках применяют измерительные инструменты: на предприятиях, выпускающих свою продукцию крупными сериями, – предельные калибры; для условий единичного и мелкосерийного производства – штангенциркули, микрометры, нутрометры и другие измерительные устройства.

Измерительные инструменты, часто используемые в токарном деле

Первое, что рассматривают при обучении токарному делу, – это технология обработки металлов и принцип, по которому она осуществляется. Заключается этот принцип в том, что инструмент, врезаясь своей режущей кромкой в поверхность изделия, зажимает его. Чтобы снять слой металла, соответствующий величине такого врезания, инструменту надо преодолеть силы сцепления в металле обрабатываемой детали. В результате такого взаимодействия снимаемый слой металла формируется в стружку. Выделяют следующие разновидности металлической стружки.

Слитая

Такая стружка формируется тогда, когда на высоких скоростях обрабатываются заготовки, выполненные из мягкой стали, меди, олова, свинца и их сплавов, полимерных материалов.

Элементная

Образование такой стружки происходит, когда на небольшой скорости обрабатываются заготовки из маловязких и твердых материалов.

Стружка надлома

Стружка такого вида получается при обработке заготовок из материала, отличающегося невысокой пластичностью.

Ступенчатая

Формирование такой стружки свойственно для среднескоростной обработки заготовок из стали средней твердости, деталей из алюминиевых сплавов.

Виды стружки при токарной обработке

Передняя бабка токарного станка своими руками

Передняя бабка для токарного станка без проблем изготовляется самостоятельно.

Для этой цели понадобится:

Деревянная доска.
Фанера, толщиной десять миллиметров.
Тонкий лист металла, который разрезается специальными ножницами.

Переднюю бабку намного проще изготовить своими руками, если основой данного устройства составляет обычная ненужная дрель. После этого будет необходимо только смастерить подставку, которая впоследствии и будет закрепительной платформой для дрели, имеющая строгую горизонтальную ось.

Середину передней и середину задней бабки нужно обязательно надежно закреплять, это крайне необходимо. Для задней бабки необходимо заранее установить рамки возможностей оборачивания по оси и жесткое закрепление на месте.

Мощность электрического мотора следует подбирать самостоятельно, опираясь на предназначение токарного устройства. Хотя мощность двигателя не нужно брать на менее, чем на 250 Вт. В противном случае не удастся выточить ни одной необходимой детали.

Пример №4 программирования станка ЧПУ G-код G02

N10 T0101 N20 G92 S1000 M42 N30 G96 S200 M03 N40 G00 X0 Z5 N50 G01 Z0 F0.5 N60 G01 X80 F0.2 N70 G02 X100 Z-30 I50 K0 N80 G01 Z-120 N90 G00 X200 Z200 M30

Объяснение G-кода

G92: ограничение скорости шпинделя.
G96: постоянная поверхностная скорость.
G02: круговая интерполяция по часовой стрелке.

G02 Пояснение

G02 имеет некоторые значения в блоке программирования ЧПУ, такие как x, z, I, K.

X: конечная точка дуги по оси x.
Z: конечная точка дуги по оси z.
I: расстояние от начальной точки дуги до центра дуги по оси x.
K: расстояние от начальной точки дуги до центра дуги по оси z.

Шароточка для токарного станка своими руками

Вот одна из ссылок на ту шароточку, которая мне понравилась. » >

Ё-блин так это ещё интересней чем проксон, тут надо просто оснастку для сменных пластин делать

Aspirant написал : Ё-блин так это ещё интересней чем проксон,

Гораздо интереснее. Вот где бы еще время взять на ее изготовление.

у меня конструктор есть по совместительству. пока он занят, как освободится (к концу сентября от огородов) озадачу. потом на заводе или сам сотворю

Aspirant написал : у меня конструктор есть по совместительству

Вам хорошо, а я вот сам себе Петлюра. И конструктор, и чертежник, и слесарь, и токарь и.

да я такой же просто понял, что сам всё не сделаю вот и обращаюсь к пенсионерам потому что они на порядок опытнее, мудрее и умнее нас молодых во всём. только мы шустрые и этим отличаемся

Про себя я этого сказать не могу.

Aspirant написал : В среду получил шароточку Думаю приспособить её на Корвет или сделать аналог для большого станка вот хвастаюсь

Если можно, дайте размеры этой приспособы. Здесь ролик про сфероточку Вот еще

По просьбам трудящихся развиваю тему и размещаю чертежи купленой мной шароточки Просьба к товарищам, которые бывают на чипмэкере — сделайте ссылки на эту тему, охота народ подтянуть для пользы дела

а это фото самих железок

А вот собранная шароточка в положении для точения внешних сфер

А теперь главное — без прямоугольной опоры точка реза совпадает с осью вращения обрабатываемой деnали на Корвете 400 при установке оснастки вместо резцедержки

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
возможность вертикальной работы	есть
вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
тип передачи	ременная
частота вращения шпинделя	11 000 об/мин
вертикальный ход	2,2 см
диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:
