Какие есть приспособления для фрезерования на токарном станке?

Какие есть фрезерные приспособления?

При выпуске изделий с малым объемом фрезерных работ, не стоит покупать отдельный агрегат. Небольшие плоские элементы, выборки и пазы можно сделать с помощью специального устройства на токарный станок.

Промышленный образец такого оборудования – универсальный токарный станок с фрезерной головкой. Приспособление устанавливается на передней бабке или на суппорте сзади и включается в работу с общей панели управления.

Для домашнего оборудования, особенно настольных токарных станков, узел для фрезеровки выпускают промышленные предприятия, и умельцы делают сами. С помощью устройств на детали, установленной в токарном оборудовании, выполняется:

• снятие лысок;
• фрезеровка граней;
• выборка пазов;
• шлифовка плоской поверхности.

При наличии делительной головки делаются многогранники и фрезеруются шлицы.

Разновидности и назначение

В зависимости от конструкции и технологического применения, устройства для фрезеровки условно делятся на группы:

• головка с отдельным приводом;
• приставка;
• приспособление для фиксации детали.

Фрезерная головка устанавливается на корпус суппорта сзади и перемещается вместе с ним в продольном и поперечном направлении. Вертикальный ход осуществляется по направляющим стойки самого приспособления. Головка имеет свой электропривод, коробку скоростей и органы управления.

У приставки конструкция значительно проще. Электропривод используется только для вращения шпинделя. Регулировать частоту вращения инструмента можно только перестановкой шкивов с разным диаметром. Передача используется ременная, напрямую от вала двигателя к шпинделю. Приставка запитывается от сети оборудования.

Важно!

На настольные модели токарных станков фрезерная приставка может подключаться напрямую к бытовой сети 220 В.

Простое механическое устройство – приспособление для фрезеровки, позволяет производить фрезеровку в ручном режиме. Оно устанавливается вместо резцедержки. На стойке вырезаны вертикальные направляющие для перемещения шпинделя по оси Z. В нем крепиться деталь и перемещается относительно вращающегося в шпинделе инструмента по осям X и Y. Вертикальное смещение заготовки осуществляется вручную.

Приспособления для установки заготовок на фрезерных станках

При выполнении универсальных работ, связанных с фрезерованием плоскостей, заготовки на фрезерном станке устанавливают тремя основными способами: в тисках, на столе станка, на угловых плитах.

В тисках закрепляют заготовки сравнительно небольших размеров. Крупные заготовки (типа плит, корпусов) устанавливают на столе станка. Для укрепления крупных заготовок, обрабатываемые поверхности которых должны располагаться под некоторым углом друг к другу, используют угловые плиты.

Фрезерные приспособления

Для установки и закрепления заготовок на станке при фрезеровании плоскостей пользуются фрезерными приспособлениями общего назначения: станочными тисками, прихватами, прижимами, упорами, угловыми плитами.

Станочные тиски по конструкции делятся на неповоротные, поворотные и универсальные; по способу действия — с ручным и механизированным приводом; по точности — нормального класса Н и повышенного — П.

Неповоротные тиски состоят из корпуса с неподвижной губкой и подвижной.

Последняя установлена на прямоугольных направляющих корпуса и соединена с ними планками. Привод ее осуществляется вручную при вращении рукоятки, надетой на квадрат винта. К губкам тисков прикреплены стальные закаленные накладные губки с рифленой либо гладкой рабочей поверхностью, предназначенные для закрепления заготовок. Направляющие шпонки служат для выверки тисков на станке.

Поворотные тиски отличаются от неповоротных наличием основания с градусной шкалой.

Благодаря этому корпус таких тисков может быть повернут на требуемый угол и прикреплен болтами и гайками. Универсальные тиски характеризуются возможностью поворота корпуса в двух плоскостях — горизонтальной и вертикальной. Поэтому их применяют при фрезеровании наклонных плоскостей и скосов, расположенных в различных направлениях. Механизированные тиски с пневмо- или гидроприводом значительно уменьшают физическую нагрузку фрезеровщика и повышают производительность труда.

В тисках с поршневым пневмоприводом сжатый воздух из цеховой сети поступает через штуцер или в правую, или в левую полости пневмоцилиндра (в зависимости от положения рукоятки распределительного крана). При этом поршень совместно со штоком, винтом, гайкой и подвижной губкой будет поступательно перемещаться влево или вправо, зажимая или отжимая заготовку. Винт и гайка служат для установки требуемого раствора губок в зависимости от габаритов закрепляемой Заготовки.

Станочные тиски могут быть укомплектованы накладными губками клинового типа или специального профиля.

Клиновые губки выполняются из двух клинообразных частей, соединенных с некоторой степенью свободы винтами. Часть неподвижно крепится к губке тисков винтами, и часть постоянно поджимается вверх подпружиненными штифтами. При соприкосновении частей накладной губки по наклонной плоскости заготовка одновременно поджимается к неподвижной губке и к направляющим корпуса тисков.

Накладные губки специального профиля расширяют технологические возможности станочных тисков.

Прихваты — наиболее простые зажимные приспособления, которые применяются преимущественно для закрепления крупногабаритных заготовок непосредственно на столе фрезерного станка или на угловых плитах. Их можно разделить на три основные группы: плиточные, вилкообразные, корытообразные.

Упоры и прижимы используют в тех случаях, когда требуется применить боковое крепление заготовки на столе станка. Крепление заготовки производится с помощью упора и прижима клинового прихвата.

Заготовка слева опирается на упор, который правильно ориентирован по пазу стола выступом и закреплен болтом и гайкой. Справа заготовка зажимается прижимом, состоящим из клина с продолговатым отверстием под болт и основания с выступом, входящим в паз стола.

Основание крепится к столу станка болтом и гайкой. При завинчивании гайки клин, скользя по наклонной плоскости, одновременно поджимает заготовку к упору и рабочей поверхности стола станка.

Угловые плиты по конструкции делятся на простые, поворотные и универсальные.

Простая угловая плита имеет форму угольника с взаимно перпендикулярными полками и ребрами жесткости. На горизонтальной полке предусмотрены проушины для крепленая плиты к столу станка, а на вертикальной полке — продолговатые пазы, через которые пропускают болты при закреплении обрабатываемой заготовки прихватами.

Поворотная угловая плита отличается от простой тем, что ее вертикальная полка может быть повернута вокруг оси на требуемый угол по шкале и закреплена гайкой.

Универсальная угловая плита позволяет поворачивать заготовку в двух плоскостях — горизонтальной и вертикальной. Такая плита состоит из трех основных частей: основания, корпуса и полукруглого стола. Корпус может быть повернут относительно основания в горизонтальной плоскости и закреплен болтами и гайками.

Поворот стола в вертикальной плоскости осуществляется червячной передачей при вращении рукоятки и фиксируется в необходимом положении после затяжки гаек. Отсчет угловых поворотов ведется по градусным шкалам. Со стороны рабочей поверхности стола выполнены Т-образные пазы, позволяющие закреплять на нем заготовки прихватами или при помощи других крепежных приспособлений.

Приспособления для фрезерования и шлифовки

Приспособление устанавливается на месте резцедержки, и перемещается вместе с суппортом и поперечными салазками. На станине устройства для фрезеровки и шлифовки, крепится шпиндель под инструмент:

• концевые фрезы;
• цилиндрические;
• шлифовальные диски;
• конусные абразивные круги.

Устройство для фрезерования и шлифовки имеет свой электродвигатель, соединенный с валом шпиндельной головки ременной передачей. Потребление электроэнергии осуществляется от системы станка.

Дополнительные детали

Использование фрезеровальных приспособлений на токарном станке невозможно без использования дополнительных деталей. Для монтажа узла на корпусе суппорта, приходится делать отверстия и крепить основание устройства болтами.

Дополнительные опоры – люнеты, уменьшат прогиб длинного вала при его обработке. Центра удерживают деталь большой длины. Цанги необходимы для крепления фрез в кулачковом патроне токарного станка и шпинделе приспособления. Они жестко фиксируют хвостовик инструмента, центрируют его и повышают точность обработки.

Применение машинных поворотных тисков увеличивает угол поворота детали без переустановки, повышает возможности оборудования. При работе по шаблону устанавливается копировальная втулка или подшипник. Он точно ведет инструмент по заданной траектории.

Механические приспособления

Существует несколько видов стандартных приспособлений для ручного фрезера, применяемых для выполнения разных задач. При желании сделать их самостоятельно не составит особых трудностей, если знать особенности конструкции.

Параллельный упор

Эта оснастка дает возможность выполнения аккуратных прямых, фигурных резов. В большинстве случаев она идет в комплекте с основным инструментом.

Параллельный упор состоит из:

• направляющих штанг, вставляемых в корпус;
• стопорного винта для фиксации штанг;
• опорных накладок;
• настроечного винта для создания пространства между болванкой и осью.

В качестве направляющей для фрезера подойдет ровная кромка детали, параллельно которой он и будет передвигаться. В качестве упора лучше выбрать продолговатый предмет, прикрепленный штангой, а лучше двумя.

Сначала нужно сделать контрольный паз, а затем измерять длину до него от края заготовки и обозначить нулевую отметку. Передвигая упор, следует определить нужное расстояние и провести точно рез.

Важно! С помощью параллельного упора можно нарезать одинаковые заготовки, обработать прямые и закругленные края.

Направляющая шина

Такая оснастка по выполнению задач схожа с предыдущим приспособлением, подходит для проведения аккуратных прямых резов. При этом можно задать любой угол направления хода.

В качестве шины следует применять линейку или длинный ровный брус, а для фиксации основы использовать присоски. Такой упрощенный вариант подойдет для выполнения несложных задач. А в случае необходимости более надежного приспособления следует к фанерной основе прибить доску. Тогда упор края базы фрезера будет приходиться на доску, а основа штанги обозначит область обработки. Приспособление можно применять, если нужно получить одинаковые фрезы.

Возможен и другой вариант изготовления направляющей шины. Его следует применять, если фрезы имеют разный диаметр. Тогда доску в роли линейки не следует прибивать к основе, а нужно ее зафиксировать зажимами. Это позволит при необходимости менять расстояние с учетом диаметра фреза от рабочей зоны.

Циркуль

Основная функция данного приспособления — вырезание круглой поверхности. Чтобы самостоятельно сделать циркуль, понадобится подготовить фанеру, саморезы, болт, деревянный барашек, гайку, а также фрезер, пилу, шуруповерт.

Алгоритм действий:

1. На фанере разметить прямоугольник 50*150 мм.
2. Подготовить отверстия для крепежных болтов 20-30 мм.
3. Проделать сквозной паз по центральной линии, чтобы осевой болт был шире его.
4. С обратной стороны площадки сделать для гайки с шайбой углубление.
5. Зафиксировать вторую гайку в деревянном барашке.
6. Собрать центральную ось.
7. В качестве шпильки поставить болт нужной длины, удалив предварительно шляпку.

Важно! При использовании циркуля нужно, чтобы центральная шпилька была надежно зафиксирована, иначе от вибрации она может сместиться.

Копировальная втулка

Это приспособление для фрезера необходимо, когда следует вырезать одинаковые детали на разных заготовках, а также для формирования сложного рисунка.

Для изготовления копировальной втулки следует применять сталь, которая рассчитана на прикладные усилия. В этом случае диаметр оснастки должен быть шире, чем фрезы. Ведь при вырезании рисунка внутри шаблона он будет меньше, а по внешним контурам — больше.

Шаблоны

Эти приспособления используются, когда необходимо создать серию деревянных изделий.

Чаще всего шаблоны нужны для:

• сборки мебели;
• изготовления фигурных наличников;
• производства шипов;
• подготовки углублений под дверные замки, петли.

Для создания такого приспособления своими руками достаточно распечатать на принтере трафарет, а затем перенести его на материал и вырезать. Но, чтобы шаблоны не утратили свою функциональность при эксплуатации, рекомендуется их делать из пластмассы, текстолита, металла, многослойной фанеры.

Важно! Для фиксации шаблона на дереве можно использовать двухсторонний скотч или струбцин.

Насадки, шипорезные приспособления

Применение специальных насадок позволяет улучшить качество пазов. Приспособления имеют разной формы основания. На них установить два штыря для обеспечения прямолинейного движения. Располагать их нужно на одном уровне с центром фрезы. В этом случае паз будет находиться по центру торца.

Также существуют специальные шипорезные оснастки для фрезера, состоящие из:

• нижних, боковых, верхних хорошо зафиксированных направляющих;
• планки, ограничивающей выборку, с одной степенью свободы.

Чтобы получить такое приспособление, нужно по краям основания поставить одинаковые вертикальные ребра с вырезами по центру. На них зафиксировать рельсы для передвижения инструмента, а для безопасности установить деревянные рейки как ограничители.

Дополнительно к фанерной основе прикрепить регулятор выборки деталей. В этом случае в качестве фиксатора может быть барашковый винт.

Важно! Для производства шипов можно применять и кондуктор, состоящий из основания, упора и подвижных салазок.

Советы и рекомендации

Выбирая устройство для токарного станка, следует определиться с объемом и типом проводимых работ, их точностью. Затем подобрать соответствующую модель по размерам оборудования.

Изготавливать единичные детали для ремонта автомобиля и домашней техники, подойдет простое приспособление, фиксирующее деталь и перемещающее ее относительно вращающегося патрона с инструментом.

Для частной мастерской, занимающейся изготовлением деталей и простых изделий, стоит купить фрезерную головку и с высокой производительностью и точностью делать сложные детали.

Фрезерное приспособление при малой загруженности может заменить станок. При этом оно не требует площади под размещение оборудования, и экономит время на переустановку заготовки с одной операции на другую.

Специальные комплекты

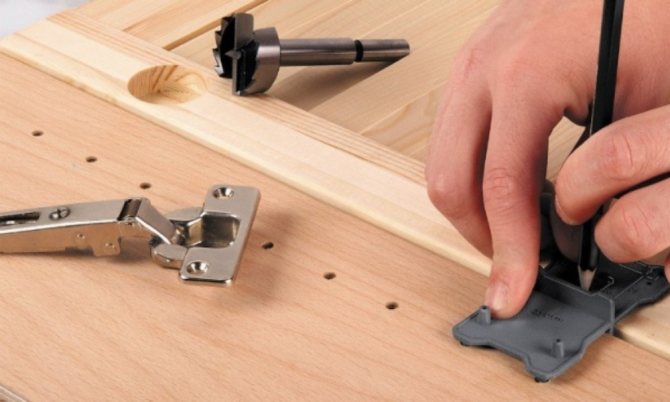

Также существуют и специальные приспособления для ручного фрезера, предназначенные для выполнения определенных задач. В продаже можно найти целые комплекты таких оснасток, применение которых особенно актуально для профессиональных мастеров.

Фрезы для врезки петель

В домашних условиях можно обойтись без применения специальных шаблонов, чтобы провести врезку петель. Нужно установить второй параллельный упор на штанги, что позволит надежно зафиксировать инструмент на торце двери. Эта оснастка отлично подойдет для выполнения разовой работы.

Набор фрез для переплета

Существуют универсальные комплекты насадок, которые можно применять только вместе, так как они дополняют друг друга. К их числу и относится набор для переплета. В этом случае нужно сделать соединение насадок без щелей. А, чтобы повысить универсальность набора, нужно предусмотреть возможность применения наборных фрез. В этом случае на одной оси следует зафиксировать несколько насадок, расположение которых можно будет комбинировать.

Внимание! Сделать самодельный набор для переплета под силу только опытным мастерам. Такая работа потребует много сил и времени, что не всегда оправдано.
