✅ Как на мотоблок поставить колеса от жигулей

Выбор колес для мотоблока и замена своими руками

Многие фермеры спрашивают, как установить колеса для мотоблока своими руками. Мотоблоки незаменимы на дачных участках и полях: ими удобно пользоваться для вспашки грунта, посадки корнеплодов, перевозки грузов, очистки почвы от листьев, травы и снега. Иногда базовая комплектация оборудования, в том числе и колеса, не подходят к мотокультиватору. Ходовую часть можно сменить самостоятельно, подобрав подходящие колеса к мотоблоку.

Для чего самостоятельно устанавливают колеса на мотоблок

Модернизация может быть связана с различными причинами, среди которых стоит отметить главные:

Часто переоборудования требует мотоблок, когда давление колес на мотоблоке низкое. В этом случае пользователь желает поставить новые колеса на мотоблок, чтобы улучшить качество пахоты земли.
Для вспашки не подходят резиновые покрышки, которые быстро изнашиваются, а их замена стоит дорого. Подобные изделия подходят для работы на мягком грунте, а для твердой земли (целины) рекомендуется использовать колеса от Жигулей на мотоблок, которые устанавливаются без помощи мастера. Они позволяют расширить возможности ходовой части мотокультиватора.
Нужно увеличить ходовую часть, для чего устанавливают широкие колеса на мотоблок или пневматические, которые спарены.

Переделка заводских изделий на самодельные может быть связана и с тем, что собственник техники хочет расширить ассортимент используемого навесного оборудования.

Техника на основе ДВС

Самоделки с установленными двигателями внутреннего сгорания обладают большей мощностью и функциональностью по сравнению с электрическими собратьями. Это позволяет существенно расширить сферу их использования. Навесное оборудование в виде плуга, плоскореза, культиватора, грабель, легко крепится на кронштейне рамы. Также агрегат можно легко трансформировать в каток или домашний мини-трактор.
Задавшись вопросом «как сделать самодельный мотоблок»,прежде всего необходимо разобраться в его устройстве. Чтобы собрать самодельный мотокультиватор своими руками необходимы, прежде всего, двигатель, трансмиссия и понижающий редуктор.

Для сборочных работ понадобится стандартный набор инструментов: комплект гаечных ключей, дрель, болгарка, сварочный аппарат, а при сборке более сложных и грузоподъемных машин еще и токарная, и фрезерная обработка некоторых узлов.

https://youtube.com/watch?v=1KWv0b94BIc

Культиватор из бензопилы

Пожалуй, самым оптимальным вариантом при изготовлении самодельного мотокультиватора является использование при его создании двигателя от бензопилы. Плюсами здесь являются производительность и мощность агрегата, нетребовательность к топливу, малый вес и компактность. Да и с комплектующими при его сборке особых трудностей не возникнет. Все необходимое можно найти на авторынке или барахолках.

Общая схема мотоблока:

рама мотоблока делается в виде ромба из металлического уголка размером 3200х3200х3200 мм;
двигатель монтируется на поперечины сверху, бензобак, как правило, крепится чуть ниже;
опоры промежуточного вала крепятся к передним стойкам;
опоры ходового вала устанавливаются на продольные ребра

Для регулировки скорости используется родная КПП, также используются мотоциклетные звездочки (основная и промежуточная,) количество зубьев которых подбирается с учетом необходимой выдаваемой мощности. Рабочие инструменты агрегата выполняются в виде колес с ножами и могут выполнять функцию триммера, мотофрезы или мототяпки.

В качестве альтернативы можно использовать и двигатель от бензокосы, который схож по своим характеристикам с приводом мотопилы.

Мотоблок из мотоцикла

Зачастую старая мототехника может годами ржаветь в гаражах и сараях, но ведь она может легко обрести вторую жизнь. Мотоциклетные двигатели отлично подходят для создания самодельного мотокультиватора своими руками, но чаще всего используются двухтактные двигатели от старых моделей, а также от мотороллеров. Но в последнее время активно стали применяться моторы и от скутеров или мопедов, давая переделкой вторую жизнь поломанной технике.

Трансмиссия бывает нескольких типов:

зубчатая — наиболее распространенная и легко монтируемая;
комбинированная (зубчато-червячная передача);
цепно-ременная, зубчатая;
гидроредуктор — набирающий популярность, но наиболее дорогой по сравнению с механической вид трансмиссии.

Возможные схемы

Из уголка сваривается рама необходимого размера, к которой крепится двигатель с системой подачи топлива и бензобаком. Передача крутящего момента от редуктора, понижающего скорость, на колеса, осуществляется через цепь. При этом можно использовать мост от мототехники-донора, установленный на колесную ось. Все органы управления переносятся на руль агрегата.

При конструировании более тяжелой техники используется типовой двигатель ЗИД-5 или другие его модификации, которые ранее широко применялись на различных агрегатах. В связку с ним устанавливается коробка передач от «Запорожца» и облегченный ведущий мост.

Как своими руками установить ходовую часть на культиватор

Рассмотрим, как сделать колеса для мотоблока. Народные умельцы предлагают следующие самоделки:

Для непроходимой местности (болотистый район, заснеженный грунт) подойдут железные грунтозацепы. Можно использовать автомобильные, вездеходные и снегоходные изделия. Зимний вариант на мотоблок Нева позволит использовать агрегат для перевозки снега, очистки от снежного покрова дачного участка, транспортировки грузов на разные расстояния.
Оптимальным вариантом модификации считаются жигулевские колеса на мотоблок. Они имеют достаточный диаметр дисков, а переделка проводится с помощью сварочного аппарата, который прост в использовании. Тем более что жигулевские покрышки подходят лучше, чем пневмоколеса для мотоблока. Последние достаточно сложно найти на модель, которая была снята с производства на заводе-изготовителе, а заказывать новые через интернет дорого и непрактично.
Изделия самостоятельно можно собрать и из нескольких дисков, создав новую модификацию с утяжелителями.
Можно поставить колеса для мотоблока Нева, которые отличаются большими размерами, отличной проходимостью, высоким сроком эксплуатации.

Ходовая часть от Жигулей обладает рядом преимуществ:

Не изменяется под влиянием выполняемых работ, поэтому ее можно использовать долго и практически постоянно.
На внутренней части устанавливается полуось для большей маневренности. Эту деталь надо приварить к пластине, в которой необходимо проделать отверстия для болтов. Они понадобятся для соединения оси с направляющими, которые устанавливаются на изделия.
На наружной стороне устанавливается специальный защитный колпак.
Хорошее сцепление обеспечит зимний вариант резины. Использовать при этом можно только покрышки от Нивы без камер.

Такие большие колеса на мотоблок своими руками установить несложно, а если надо, то можно снять и прикрепить на вездеход или маленький трактор, который часто применяют в сельском хозяйстве фермеры. Чтобы улучшить ход машины, на ее ходовую часть устанавливаются утяжелители или грузы. Благодаря этому значительно повышается уровень сцепления с почвой.

Для работы на сложных грунтах надо подобрать изделия, которые обеспечат устойчивость культиватора и его высокую производительность.

Выручат грунтозацепы, которые представляют по конструкции особый тип, обладающий максимальным сцеплением с почвой. Достигается это через установку шипов, которые глубоко всаживаются в почву. Подобные изделия делаются самостоятельно. За основу можно взять ходовую часть от Жигулей или Невы.

Процесс переделки проходит в несколько этапов:

Приделать полуось.
Снять покрышки, поскольку для зацепов резина не понадобится.
Наварить металлические зубы-шипы, которые будут отвечать за сцепление с почвой. Устанавливаются они в виде планок, которые привариваются по диагонали, или в виде шипов, расположенных в несколько рядов. Между зацепами расстояние не должно быть меньше чем 15 см.
Прикрепить конструкцию к ободу при помощи болтов.
Поменять диски, для чего надо открутить крепления.

Для создания грунтозацепов на мотоблок нужны такие детали, как:

старые колеса от машины, можно и без резины;
уголок из стали, из которого надо изготовить зубья-зацепы;
болты;
стальные толстые квадраты;
для создания грунтозацепов лучше всего подойдут металлические или тяговые колеса.

Если возникает необходимость использовать на даче не только культиватор с улучшенной ходовой частью, но мини-трактор, то нужно создать специальный каркас. Для этого на мотокультиватор устанавливаются изделия побольше, а также ставится опорное колесо для мотоблока. В домашних условиях можно создать экономный вариант небольшого вездехода, на котором будут стоять изделия от автомобиля ВАЗ или пара сдвоенных жигулевских изделий с грунтозацепами. Подобная машина будет легко ездить по бездорожью, работать в полевых условиях, на болотах. При этом ходовая часть мотоблоков-вездеходов должна быть оборудована не только большими широкими изделиями, но и специальными обвесами. Каркас техники необходимо приподнять, чтобы на мотокультиваторе было удобно передвигаться. Для этого и стоит устанавливать большие колеса.

Что потребуется и как можно переделать

На самом деле поставить мотокультиватор на колеса совсем не сложно:

Сначала нужно тщательно измерить посадочные размеры выходного вала, уделяя особое внимание его форме (цилиндр или шестигранник), внешнему диаметру и расстоянию до отверстия под шплинт. Затем необходимо посетить ближайший садоводческий магазин или заглянуть в интернет, чтобы заказать ступицы (дифференциальные усилители), соответствующие размерам вала культиватора. Одновременно можно приобрести и колеса (чем меньше диаметр, тем лучше) для вашего будущего мотоблока. Кстати, зачастую колеса со ступицами и дышлом продаются в едином комплекте, что очень удобно. Прикручиваем купленные колеса к ступицам; Снимаем фрезы с вала мотокультиватора; Устанавливаем колеса на вал редуктора.. Специалисты не советуют модернизировать таким способом маломощные культиваторы весом до 45 килограмм и оборудованные червячным механизмом, так как эта переделка может привести к серьезной поломке.Кроме того, при переделке мотокультиватора в мотоблок не стоит использовать старые автомобильные колеса (слишком большой вес и размеры)

Специалисты не советуют модернизировать таким способом маломощные культиваторы весом до 45 килограмм и оборудованные червячным механизмом, так как эта переделка может привести к серьезной поломке.Кроме того, при переделке мотокультиватора в мотоблок не стоит использовать старые автомобильные колеса (слишком большой вес и размеры).

При этом стоит понимать, что культиватор на колесах, на переделку которого потребуется не менее трех тысяч рублей, это может и мотоблок, но не совсем полноценный. Самостоятельно передвигаться такая техника конечно сможет, а вот с использованием навесного оборудования могут возникнуть серьезные проблемы в том случае, если мотор у культиватора слабый (менее 6 л.с.), а понижающий редуктор червячного, а не шестеренчатого, ременного или цепного типа.

Поэтому следующим этапом переделки культиватора в мотоблок должна стать замена (при необходимости) редуктора. Стоимость этой детали в магазинах сравнима с ценой на новый культиватор. Однако можно попытаться изготовить простейший редуктор с двумя противоположными валами в домашних условиях, если владелец культиватора обладает навыками хорошего слесаря/проектировщика и имеет в наличии:

измерительные инструменты (линейка, штангенциркуль);
запасные части и расходные материалы (подшипники, шестеренки, ремни или цепи, шкивы, валы, прокладки, сальники, труба под подшипники, болты и т.д.);
сварочный аппарат;
дрель и сверла разного диаметра;
«болгарку» или ножовку по металлу;
набор отверток и тиски.

Если все это имеется, то можно приступать к изготовлению редуктора:

Рисуем или ищем в интернете подходящий эскиз и рассчитываем передаточное число, беря за основу количество холостых оборотов двигателя плюс 10%.
Делаем раскройку металлического листа толщиной не менее 5 мм., чтобы получить заготовку крышки и корпуса будущей детали.
Разрезаем трубу, и при помощи сварки устанавливаем посадочные места под подшипники.
Собираем корпус и защищаем его лакокрасочным покрытием.
Монтируем подшипники.
Изготовляем и обрабатываем валы из круглых стальных прутков.
Устанавливаем валы с одновременным монтажом звездочек или шкивов, цепей или ремней.
Изготавливаем прокладку между корпусом и крышкой, а также изолируем валы при помощи сальников.
Заливаем в корпус смазочный материал (масло) и устанавливаем крышку.
Размещаем самодельный редуктор на раме культиватора и подключаем к двигателю через выходной вал.
Настраиваем работу редуктора при включенном двигателе, но без особых нагрузок, чтобы приработались детали.

Как выбрать ходовую часть для мотоблока

Рассмотрим, как выбирать колеса для самоделок. Учитывать надо условия эксплуатации техники, что позволит правильно подобрать изделия от той или другой машины. Резина хорошо проходит по мягкой земле и по ровной поверхности, а для сложных грунтов рекомендуется использовать грунтозацепы.

Для дизельных мотокультиваторов надо применять металлические колеса, имеющие агрессивный протектор и большой диаметр дисков.

Если жигулевские изделия не подходят, то ходовую часть для мотоблока надо выбирать по таким параметрам:

диаметр — не меньше 40 см;
ширина — в пределах 20 см;
агрессивный рисунок;
целые камеры, не допускается наличие заклеенных мест или повреждений — будет довольно неприятно, когда во время работы машина выйдет из строя в поле, где провести ремонт будет сложно.

Для каменистых грунта и почвы, которые могут повредить колеса, нужно применять только цельнолитую ходовую часть.

Обязательно надо поставить опорное колесо, которое помогает оптимизировать работы на поле, особенно во время пахоты.

Колеса, которые мастер хочет поставить самостоятельно, должны быть отменного качества.

Для обеспечения высокого уровня работы надо учитывать мощность и производительность мотокультиватора.

Критерии выбора

Любое садовое оборудование выпускается в нескольких вариациях. Ходовая часть для мотоблока не стала исключением из этого правила. Если ознакомиться с ассортиментом любого магазина, который занимается продажей запчастей для мотоблоков, можно увидеть, что существует три разновидности колёс:

Пневматические. Такие изделия имеют резиновую покрышку и камеру.
Резиновые. Монолитная конструкция, которая состоит из обода и прочной резины.
Грунтозацепы. Металлические элементы, нацеленные на повышение проходимости техники.

Сложность выбора заключается в определении условий эксплуатации техники. Например, для обработки глинистого участка или влажной почвы, рекомендуется использовать грунтозацепы.

Мотоблок, оснащённый обычными резиновыми колёсами, не покажет хорошей производительности в сложных условиях

Кроме того, следует акцентировать внимание на радиусе колеса и рисунке протектора

Какие колеса можно поставить на мотоблок? Здесь многое зависит от целевого применения техники. Если агрегат нужен для посадочных и уборочных работ, можно остановиться на пневматических колёсах.

Такие изделия оптимально подходят для работы на мягкой земле. Рекомендуемый радиус – около 40 сантиметров. При этом рекомендуем выбирать колёса с глубоким протектором, что позволит повысить манёвренность и проходимость.

Литое колесо

Для первичной обработки целины и почвы с повышенным содержанием камней, лучше использовать литые колёса. Они практически не получают механических повреждений ввиду отсутствия внутренней камеры.

Однако такие элементы обладают повышенным весом, поэтому устанавливаются на средние и тяжёлые мотоблоки.

Грунтозацепы не только повышают проходимость техники, но и увеличивают её производительность. Зубья входят в почву, что создаёт дополнительное усилие для продвижения агрегата в заданном направлении.

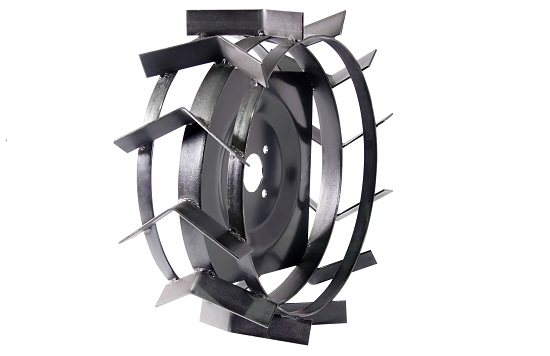

Колеса-грунтозацепы

Такие элементы используются в основном для пахотных работ на больших участках земли. Пользоваться грунтозацепами на небольшом приусадебном участке нецелесообразно.

Автомобильные колеса на мотоблок: советы по установке

Для большинства фермеров мотоблок является незаменимым устройством в хозяйстве. Его универсальность позволяет упростить множество работ на земельных участках. Однако, современные модели комплектуются колёсами, которые не отличаются высокой надёжностью и хорошими ходовыми качествами. Многие из них не способны полноценно отработать даже один сезон. Боковина покрышек лопается при постоянных нагрузках, а во влажную погоду агрегат вязнет в грязи.

И всё же есть выход. Стандартные диски на устройстве вполне можно заменить обычными автомобильными. Сделать это под силу каждому, если учитывать некоторые нюансы и придерживаться рекомендаций приведённых ниже.

Плюсы и минусы автомобильных колёс на мотоблок

Для начала следует привести перечень достоинств и недостатков такой переделки.

Надёжность. Легковые покрышки рассчитаны на более внушительные нагрузки, чем родные шины мотоблока.
Долговечность. Покрышки с легковой машины даже в состоянии б/у прослужат на значительно больше.
Проходимость. Благодаря повышению дорожного просвета, а также более внушительному рисунку протектора автомобильных покрышек, мотоблок сможет проезжать препятствия более уверенно.
Хорошее сцепление с дорогой из-за большего контакта шины с землёй.
Повышение скорости как следствие от увеличенного диаметра.

Необходимость в демонтаже арок или их переделывание.
Незначительно ухудшается управляемость устройства.

Какие автомобильные колёса выбрать для мотоблока?

Для установки на сельхоз устройство подойдут самые простые диски от «Жигули» с разболтовкой на 4 крепления. Тем не менее могут встречаться ступицы на 5 креплений. Для таких моделей стоит выбрать диски от Москвича.

Что касается протектора, лучше если его ширина и глубина будут более внушительными. Это позволит улучшить проходимость устройства. И всё же если под рукой есть старенькие покрышки с потёртым рисунком, они вполне подойдут для этого устройства и прослужат ещё несколько сезонов.

Для дальнейших работ по монтажу также потребуются стёртые тормозные диски.

Изготовления самодельных грунтозацепов

Иногда пневмоколеса могут проскальзывать (мягкая земля, жижа после дождя, наледь) и ваша работа может пойти насмарку. Для лучшего сцепления с почвой необходимы надежные устройства. Это обычные грунтозацепы.

Можно, конечно купить их в магазине, но не всем хочется тратить деньги на то, что легко сделать самому, причем, из «бросовых» материалов. Тем более, что требований к ним всего два, и оба необходимы для обеспечения надежного сцепления:

Масса 20-30 кг.
Вгрызание в грунт.

Есть много вариантов колес с грунтозацепами, выполненных своими руками. Мы остановимся на двух из них. Для их изготовления основными инструментами выступают:

Для выполнения первого варианта вам понадобятся полосы металла (толщина около 5 мм) и диски от автомашины. Их диаметр зависит от размера ножей культиватора. Многие берут в качестве оптимального варианта диски от «жигулей». Рисунок 1.

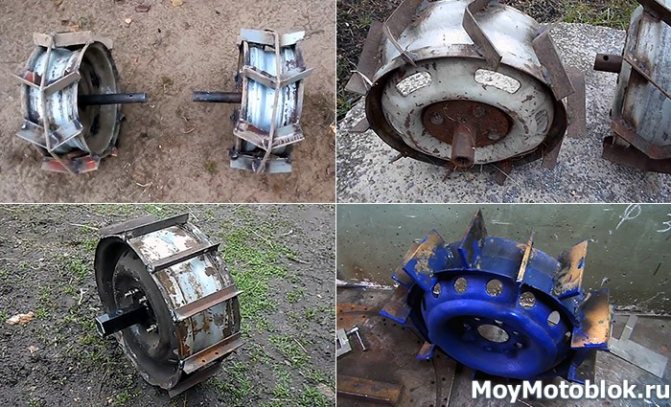

Рисунок 2. Самодельные грунтозацепы к мотоблоку.

Метод изготовления зацепов грунта очень простой:

нарезают болгаркой полосы, чтобы их длина была примерно в полтора раза больше ширины дисков;
их изгибают в тисках под углом так, чтобы они вставлялись между двумя бортами диска;
распределяют полосы равномерно и приваривают на места;
укрепляют получившиеся грунтозацепы на оси.

Второй вариант сложнее. Для него берут лист толстого металла, размечают и вырезают что-то наподобие большой звездочки велосипеда или храповика от часов. Далее части получившихся лучей отгибают и к ним приваривают пластины металла. Рисунок 2.

Как устанавливать автомобильные колёса на мотоблок?

В целом процесс монтажа дисков с легковой машины на мотоблок прост и не займёт много времени. Для работы нужны гаечные ключи на 12 или 13 (в зависимости от того какими болтами закреплены «родные» диски на устройстве), и на 17. Также потребуется дрель.

Колёса от легковой машины надеваются на ступицы внутренней стороной наружу. Для крепления следует подобрать болты с запасом длины. Это нужно для того чтобы была возможность надеть на них ещё тормозные диски для большего утяжеления. На постоянной основе фиксировать их ни к чему. Лучше просто возить с собой и одевать по мере надобности. Это лишь дополнительная мера позволяющая улучшить проходимость и немного повысить тяговое усилие.

Монтаж более широких колёс положительно отразится на работе агрегата и позволит использовать его в разы эффективнее. Сельхоз приспособление станет более стойким к всевозможным погодным условиям. Его будет проще эксплуатировать в осенний или зимний период.

Как правильно подобрать резину низкого давления на мотоблок

Опытные владельцы агрегатов дают свои советы и рекомендации.

Советы

Выбирая шины для мотокультиватора, необходимо обязательно и строгим образом:

изучить характеристики устройства, сделать замеры, чтобы выбранная шина подходила полностью. Правильно подобранная шина будет являться залогом отличной работы мотоблока;
определиться с видом работ, которые будут выполняться на технике, исходя из этого уже делать выбор колес, и, соответственно, резины для них;
определиться с типом почв, исходя из этого уже можно делать выбор типа протектора. В ряде случаев могут подойти шины от автомобилей «Жигули» или «Ока». При более мягких и вязких почвах подойдут шины с более рельефным протектором и более высокой проходимостью, например шины из Германии для мото 140 80 15.

Как самому сделать ходоуменьшитель для мотокультиватора?

Первое, что должен сделать изготовитель перед началом сборки, — это составить план работы, ориентируясь на готовые чертежи . В схеме должны быть указаны методы крепления деталей, их размеры и форма.

После этого можно начать конструирование ходоуменьшителя.

Порядок действий должен быть таким:

Вначале изготовитель должен подготовить генератор. Его можно взять в уже готовом виде от мотоцикла марки «Урал». Генератор должен быть полностью исправным, без видимых повреждений и конструктивных дефектов. Узел должен совмещать достаточно высокую мощность и возможность непрерывно создавать стабильный крутящий момент;
Затем необходимо вырезать оболочку для двух требуемых подшипников. Они нужны для комплектации приводного вала. Ему потребуется приводить в действие шестерню, поэтому подшипники должны выдерживать высокие нагрузки и обладать защитой от грязи и мелкого мусора. Во время вырезания оболочки нужно учесть диаметр используемого в конструкции редуктора;
Далее изготовитель должен выбрать подшипники. Нужно учесть, что фланец будет располагаться с обратной стороны установленного редуктора. В его внутренней плоскости должна быть монтирована стальная шайба;
После этого потребуется установить вал привода мотокультиватора. Затем на нем нужно закрепить шестерню. Готовый механизм нужно подключить к передаточному узлу и валу используемого генератора;
В конце конструктор должен надежно зафиксировать шкив и соединить его с ведомым валом, используя для этого шайбы и пружинную гайку.

После изготовления ходоуменьшителя оператор должен тщательно проверить его. Для этого механизм нужно подключить к встроенному сцепному узлу мотокультиватора и запустить двигатель. При условии правильного изготовления ходоуменьшителя штатные колеса сельхозагрегата начнут вращаться медленнее, а сам культиватор будет плотнее прижиматься к почве.

Удлинители колес для мотоблока

Удлинители осей позволяют существенно расширить колёсную базу мотоблока. С их помощью мотоблок будет более устойчив при любой ширине колеи, а также существенно увеличивается балансировка. Можно добавить дополнительные колеса с каждой стороны, что увеличит проходимость или создаст ее там, где она практически невозможна.

Удлинители

Кроме этого, удлинители еще выполняют такие важные функции, как:

осуществление трудных работ и на тяжелых видах грунта;
технику, оборудованную удлинителями можно применять на неровных участках и на любом виде рельефа, в том числе холмистом, сильно пересеченном рельефе, овражистом, ямах и так далее;
мотоблок не будет буксовать и заваливаться при тяжелом навесном оборудовании, как это часто бывает с узкими колесами или без дополнительного оборудования удлинителями;
проходимость и маневренность сильно повышается благодаря удлинителям;
удлинители незаменимы для установки на мотоблок дополнительно грунтозацепов, железных и пневмоколес.

Изготовление своими руками в домашних условиях

Делается это следующим образом:

необходимы две трубы равной длины с диаметром от 2 мм и выше диаметра оси мотоблока;
в каждой из них делается резьба для вкручивания на ось мотоблока;
с обратных сторон каждой из труб делаются отверстия двумя миллиметрами тоньше, чем в дисках на колёсах, при необходимости трубы можно подпилить;
после этого колеса фиксируются на удлинителях стальными пластинами и укрепляются болтами.

Сделай сам

Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.

Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.

Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:

Берём старые диски от автомобиля

Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый. К дискам привариваем металлические пластины

Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами. К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю. Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.

Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.

https://youtube.com/watch?v=OE-CglYKTkc

РАССКАЖИ ДРУЗЬЯМ

Источник

Как поставить колеса от «Жигулей» на мотоблок

Последовательность при установке колес от «Жигулей» на мотоблок следующая:

Необходимо приделать полуось.
Далее нужно снять покрышки, потому что для зацепов резина не потребуется.
После этого навариваются металлические шипы, отвечающие за сцепление с почвой.
Конструкция крепится к ободу болтами.
Далее меняются диски.

Колеса от «Жигулей» на мотоблоке
Многие владельцы мотоблоков довольно часто ставят жигулевские колеса на культиваторы и, как показывает практика, остаются весьма довольны получившимся результатом. Широкие автомобильные колеса при обработке почвы ведут себя более уверенно, чем узкие родные от мотоблока, и, как уже говорилось, они не зарываются в землю, не пробуксовывают. Также они намного удобнее при транспортировке самого агрегата, благодаря большему диаметру скорость передвижения значительно выше.

Виды

Пневмоколеса для мотоблоков «Нева» имеют в конструкции 4 элемента:

шина или покрышка;
камера;
диск;
ступица.

Ставят их на вал редуктора, шипы должны быть направлены в сторону движения. В нашей стране такие колеса представлены четырьмя моделями.

«Кама-421» может выдержать возможную нагрузку в 160 килограммов, при этом ширина составляет 15.5 сантиметра. Вес одного колеса почти 7 килограммов.
Модель «Л-360» обладает меньшим весом, хотя и выглядит практически так же — 4.6 кг. С внешней стороны диаметр составляет 47.5 сантиметра, а максимум нагрузки, которую способно выдержать изделие, 180 кг.
Опорное колесо «Л-355» весит столько же, сколько и предыдущая модель, максимальная нагрузка тоже совпадает, как и внешний диаметр.
«Л-365» способно выдержать 185 килограммов, при этом внешний диаметр колеса только 42.5 сантиметра, а вес конструкции 3.6 кг.

Металлические колеса или грунтозацепы используют тогда, когда появляется необходимость увеличить тяговое усилие. Они тоже поставляются в продажу нескольких видов:

широкие;
узкие.

Если работа ведется с плугом, то широкие выступают оптимальным вариантом. Их также используют, когда технике приходится ехать по влажной грунтовой трассе. Каждое колесо советуют догрузить дополнительным весом по 20 кг.

Узкие колеса необходимы при окучивании, когда растения достигают в росте 25 сантиметров или менее этой величины.

Тяговые колеса «Нева» 16*6, 50-8 необходимы, если мотоблок используется как тягач. Внутри отсутствует камера, поэтому нет страха, что колесо может лопнуть из-за большой нагрузки или потому что ее перекачали. Внутри давление приближено к отметке в две атмосферы.

По нагрузке, которая может воздействовать на одно колесо, есть ограничения, и это 280 килограммов. Общий вес всего комплекта 13 килограммов.

Колеса 4*8 характеризуются небольшим диаметром и маленьким давлением внутри, поэтому их лучше устанавливать на прицеп. Они невысокие, но в ширину больше некоторых других видов, поэтому замечательно подходят для транспортировки.

Металлические «КУМ 680» используются во время окучивания. Из особенностей можно выделить обод со сплошной поверхностью и шипы, длина которых 7 сантиметров. Располагаются они под углом, поэтому во время движения поднимают и переворачивают землю. Если принимать диаметр по ободу, то он составляет 35 сантиметров.

«КУМ 540» имеют от предыдущей модели существенное отличие — несплошной обод. Шипы V-образной формы, поэтому в почву погружаются не только они, но и обод. По обручу размер диаметра колеса составляет 460 мм. Единственным недостатком таких грунтозацепов можно считать отсутствие удлинителя, поскольку в стандартной версии они не продаются.

Колеса «Н» можно похвалить за внушительную высоту и ширину. Их лучше всего использовать при вспахивании мерзлой почвы. Ширина колеи 200 мм, есть на поверхности шипы, которые прекрасно входят в грунт и поднимают его с легкостью. Их высота 80 мм.

Такие же грунтозацепы, но предназначенные для вспахивания поля, оснащаются длинной втулкой. Колея остается шириной 650 мм.

Есть железная модель мини «Н», у которой много схожего с «КУМ». В диаметре колесо 320 мм, его ширина 160 мм.

Есть в продаже мини «Н» для окучивания

Отличаются такие металлические колеса по диаметру, который составляет 240 мм, если принимать во внимание обруч. Шипы всего 40 мм

Колеса для окучивания на мотоблок

При постановке для мотоблока такой задачи, как окучивание, потребуется специальный вид колес. Колеса для окучивания, в народе известные также как окучники, используются как для посадки, так и для окучивания различных сельскохозяйственных культур, таких, например, как картофель, морковь, свекла, брюква, редька, репа. Чаще всего используются четыре вида моделей колес для окучивания:

листерные – их легко можно изготовить собственными руками. Они имеют ряд разновидностей, среди них нерегулируемый тип, состоящий из двух пластин, расположенных зеркально и расходящихся под углом с общим ребром жесткости. А также регулируемый тип, с помощью которого возможно менять как ширину, так и глубину обработки почвы;
дисковые – принцип их работы построен на том, что диски захватывают почву и затем засыпают ею же места роста растений;
пропеллерные – представляют собой тип пропеллера. Ценны тем, что из-за зубчатой формы лопастей агрессивны к сорнякам и отлично вычесывают их из почвы, благодаря чему являются идеальными для прополки. Данный тип окучника также возможно изготовить своими руками, индивидуально для строго поставленных для него задач;

Колеса для мотоблока — разновидности, изготовление, видео

Колеса для мотоблока являются одной из важнейших его составляющих. Именно от их качества, размера и разновидности будет зависеть проходимость, маневренность и функциональность мотоблока в целом.

Для того, чтобы определится с выбором оптимальных колес на мотоблок, перед их покупкой или изготовлением следует ознакомиться с их разновидностями и особенностями.

Тяговые колеса

Предназначены для эксплуатации мотоблока в разных условиях. Отлично справятся с нагрузкой при транспортировке тяжестей, пригодятся просто для езды по дорогам и ровным поверхностям.

Благодаря особенному рисунку протектора типа «елочка» пневматические тяговые колеса также с легкостью могут быть использованы для более тяжелых работ – вспашка, культивация, окучивания и т. д. Данный тип протектора позволяет без особого труда работать на вязкой или рыхлой почве, не опасаясь того, что агрегат застрянет.

Обычно этот тип колес имеет достаточно широкие шины (более 20 см) и большой диаметр дисков (40 см и более).
Особыми разновидностями тяговых колес к мотоблоку являются цельнолитные и грунтозацепы.
Цельнолитные колеса отличаются повышенной прочностью и более мощным протектором.

Грунтозацепы – особый вид колес, состоящих из стальных ободов и специальных зубьев, которые по форме напоминают тот же протектор «елочку». Хотя данный вид колес и не обладает большими размерами, их вес и конструкция позволяют выполнять работы даже на самых сложных грунтах.

Спаренные колеса

Конструкция этих колес от мотоблока предусматривает соединение (спаривание) воедино двух идентичных ободов и размещение данных приспособлений по обе стороны агрегата.
Этот вид шин для мотоблока значительно увеличивает проходимость мотоблока, исключает риск пробуксовки и переворачивания техники, повышает скорость на ровной поверхности.

Опорное колесо

Особенный вид колеса к мотоблоку, отвечает за уменьшение нагрузки на оператора, перебирая на себя нагрузку от мотора и всего корпуса агрегата. Несмотря на маленькие размеры, полезно еще и тем, что повышает устойчивость мотоблока в нерабочем состоянии, облегчает его транспортировку.

Конструкцией многих современных моделей мотоблоков предусмотрено такое колесо или опорная лапка, что также очень удобно.

Удлинители колес для мотоблока

Для того, чтобы увеличить ширину колеи, сделать мотоблок устойчивей и выносливей, можно изготовить такое несложное приспособление, как удлинители колес.
Сделать данный девайс своими руками можно по такому алгоритму:

Приобретите 2 трубы из металла. Их диаметр должен быть примерно на 1 – 1,5 мм меньше, чем диаметр оси.
Для крепления трубы к оси нарежьте резьбу и прикрутите удлинитель к мотоблоку.
Другой конец трубы нужно как можно четче подогнать под отверстие в дисках. При необходимости изделие можно обточить. Если после подгонки удлинителя между ним и диском останутся зазоры – в них будет забиваться мусор и грязь, что негативно скажется на работе мотоблока.
Болтами к диску крепятся стальные пластины, которые и соединят удлинитель с дисками.

Предлагаем ознакомиться с видео, на котором подробно показано процесс изготовления удлинителя для оси мотоблока:

Колеса для мотоблока своими руками

Сделать колеса на мотоблок самостоятельно не такая уж сложная задача

Важно иметь лишь подходящие заготовки и инструменты. В качестве заготовок идеально подойдут старые колеса от мотоцикла

Также можно сконструировать колеса к мотоблоку из автомобильных дисков.

Следует заранее учесть размеры – колеса должны быть достаточно широкими и массивными, с хорошим протектором, диаметром около 20 дюймов. Также позаботьтесь про удлинитель для увеличения ширины колеи (процесс изготовления удлинителя описан в предыдущем разделе).

Изготовление самодельных колес из автомобильных дисков следует производить по такому алгоритму:

Возьмите 4 диска от автомобиля. Их размеры должны полностью совпадать.
Отшлифуйте диски напильником, очистив их от задиров и сколов.
Приварите диски сваркой друг к другу выпуклой стороной.
На данные заготовки наденьте заранее подобранные шины для мотоблока, накачайте их и прикрепите на ось.

Процесс изготовления спаренных колес проходит так же, с одним небольшим отличием. Между будущими спаренными колесами нужно приварить квадрат соответствующих размеров, сваренный из полос металла.
