Полотна на ручные ножовки по металлу — правильный выбор, виды и установка

Ножовочные полотна по металлу для пильных инструментов

Рассматривать полотно ножовочное по металлу необходимо с того, что классифицируют этот вид расходного материала на три типа:

• Для ручных ножовок (они бывают большие и маленькие). После появления УШМ или болгарки, а также дисковых, сабельных пил и лобзиков, ручные ножовки утратили свою популярность, но при этом не исчезли полностью
• Для машинных агрегатов — к ним относятся ленточные пилы, которые используются в условиях промышленности (предназначены для станка). Для ленточной пилы применяются полотна, имеющие соответствующие параметры: длина, толщина, материал изготовления, заточка и форма зубьев. В домашних условиях такие агрегаты применяются только при необходимости проведения высокоточной резки металлических деталей. Для таких агрегатов применяется специальное ленточное полотно, зубья которых имеют напыление из твердосплавных материалов. В ленточных пилах применяется не только оснастка для резки металла, но и по дереву. Ленточнопильные полотна нуждаются в дополнительном водяном охлаждении при работе, что продлевает срок службы устройств, а также снижает нагрузку на приводные механизмы машинных агрегатов
• Автономные электрические агрегаты — это инструменты, которые вытеснили ручные ножовки. К таковым относятся сабельные пилки и электролобзики. Для сабельной пилы выпускаются полотно соответствующих форм и технических параметров. Для лобзика полотна по металлу также имеют соответствующие параметры, поэтому при их выборе, нежно учитывать, для какого типа инструмента предназначаются расходные режущие материалы

В материале детально рассмотрим полотна по металлу для ручной ножовки, которые купить можно в любом строительном магазине, на рынке и даже в интернет-магазинах. Кстати, преимущество покупки в интернете заключается в том, что у покупателя имеются большие возможности выбора, в отличие от покупки в магазине, где ассортимент ограничен двумя-тремя моделями.

Рекомендации по применению

Правильное применение полотна гарантирует его максимально длительную эксплуатацию. В первую очередь это касается правильной натяжки на станок. Обязательно изучите инструкцию, как установить ножовочное полотно, как правильно осуществить натяг. Он должен быть достаточно сильным для работы и, в то же время, давать возможность для небольшого изгиба. Звук правильно натянутого полотна – приятный звон, при недостаточном — звук ниже, в перетянутом состоянии — заметно выше.

Приведём ещё некоторые рекомендации:

• Полотно вставляется в рамку зубьями вперед.
• При работе с хрупкими и твердыми материалами полотно следует смочить водой или смазать солидолом.
• Для распила тонких материалов необходимо чтобы в резе участвовало не менее 3 зубьев.
• Мягкие и вязкие материалы желательно резать полотном смазанным мыльным раствором.
• Избегайте поперечных изгибов и резких рывков.
• Для рационального использования зубьев машинного полотна установите заготовку у правого его конца при крайнем положении кривошипа.
• Используйте дополнительный груз при малой толщине заготовки.

Виды режущей оснастки для ножовок по металлу

Режущая гарнитура на ручные пилы по металлу выпускаются в трех видах:

1. Одинарные — имеют общую длину полотен до 265 мм. Однако главным параметром на такой оснастке является расстояние между крепежными отверстиями, составляющее 250 мм
2. Одинарные стандартные — это самые популярные модели полотен, которые имеют режущие зубья только с одной части. Промежуток между крепежными отверстиями составляет 300 мм, а общая длина полотна составляет до 315 мм. Если покупаете полотно для пил ручных, то учитывать (измерять) нужно не общую длину полотна, а расстояние от одного крепежного отверстия к другому. Обычно производители указывают размеры на боковой части оснастки



3. Двойные — полностью идентичны предыдущему виду по размерам, только режущие части на таких устройствах расположены с двух сторон. Это позволяет увеличить срок службы гарнитуры, так как при истирании и притуплении зубьев с одной стороны, нужно перевернуть полотно, и продолжать его эксплуатацию

Полотно по металлу одинарного исполнения имеет толщину 0,63 мм, а двойные — 0,8-1,25 мм. На гарнитуре этот параметр указывается буквой S. Различие также имеется и в ширине или высоте полотен. Для одинарной гарнитуры высота составляет 12,5 мм, а для двойной — 20-25 мм.

ГОСТ Р 53411-2009 регламентирует такие главные показатели, как шаг зубьев и их количество, которые обозначаются буквами P и Z. Данные показатели влияют на качество и скорость реза металлических деталей и заготовок. Длина рассматриваемых устройств бывает также 150, 350 и 400 мм.

Размеры полотна, длина, ширина

Размеры пилки определяются методом крепления.

— В большинстве моделей предусмотрено двухстороннее крепление.

Для таких изделий выпускаются полотна только 2 размеров: 300 и 150 мм.

Первый вариант считается стандартным, изделия такого размера изготавливают всех возможных видов и из всех допустимых материалов.

Пилка длиной в 150 мм выполняется только из углеродистой стали.

Толщина зависит от назначения инструмента.

На профессиональных моделях величина варьируется от 0,63 до 1,25 мм.

Полотна для электропил имеют большую толщину – до 2,5 мм.

— Полотна для ножовок, где крепление только с одной стороны изготавливаются длиной в 220 и 260 мм.

Высота пилки достигает 13 мм. Выполняются только из биметаллического сплава, так как все остальные варианты слишком хрупки.

— Для изделий с пистолетной рукояткой полотна могут быть разной длины и толщины.

Выполняются только из биметаллического сплава.

Еще одна важная характеристика – зуб.

Изделия с мелкими зубьями подходят для распиливания твердых металлов.

Вариант с крупными предназначена для обработки мягких.

Они не взаимозаменяемы.

Так как при распиливании мягких металлов мелкими зубьями пила быстро забивается стружками, и пропил получается неаккуратный, рваный.

Из чего изготавливаются

Современное полотно для ножовки по металлу изготавливается из следующих видов сталей:

1. Углеродистая — отличаются низкими показателями прочности, поэтому использовать их можно для резки цветного и мягкого металла. Гарнитура такого класса имеет маркировку HCS, а степень прочности не превышает значений 44-46 HRC. Цена таких полотен известных производителей достигает 140 рублей
2. Быстрорежущая — обладают высокими показателями устойчивости к истиранию и износу зубьев, однако их недостатком является хрупкость. Быстрорежущие пилы маркируются обозначением HSS и имеют степень твердости до 73-78 HRC. Есть полотна из быстрорежущей стали с алмазным напылением, которые имеют степень твердости до 82-84 HRC. Стоимость таких устройств достигает 160-180 рублей за штуку



3. Биметаллические — получили такое название по причине использования двух видов стали. Их выпуск произвел фурор на рынке, быстро вытеснив своих аналогов. В основу биметаллических полотен входят такие материалы, как углеродистая сталь, на которую наваривается полоска из быстрорежущей стали. Обозначаются такие виды устройств буквами BIM, а стоимость их составляет 250-300 рублей. По прочности они такие, как и быстрорежущие, только за счет применения углеродистой стали в качестве основного материала, они обладают высокой прочностью и устойчивостью к деформациям



4. Легированные инструментальные стали — это модернизированные модели углеродистых аналогов, которые изготавливают путем легирования углерода хромом, вольфрамом, ванадием, кремнием и т.п. Легирование позволяет достичь высоких прочностных показателей, а степень твердости чуть ниже, чем у быстрорежущей стали, и составляет 67-67 HRC. Цена таких устройств не превышает 200-250 рублей

Это интересно!

Представленная стоимость рассматриваемой гарнитуры для ручной пилы по металлу ориентировочная, так как зависит она от многих показателей, как толщина, длина, количество зубьев, а также колебаний курса валют.

Твердость ручной пильной гарнитуры характеризует чувствительность оснастки к напряжению изгиба, поэтому в зависимости от применяемых режущих устройств, необходимо учитывать усилие, прикладываемое к ножовке при работе. Обычно величина усилия не должна превышать показателя в 60 кг, что свойственно оснастке, имеющей величину шага зубьев, равную менее 1,4 мм. Если величина шага зубьев более 1,4 мм, то нагрузка не должна быть более 10 кг.

Как правильно выбрать полотно для ножовки по металлу

Пильное оборудование в виде расходных материалов для ручных ножовок нужно выбирать, опираясь на такие показатели:

1. Тип инструмента. Ножовки по металлу бывают разными, поэтому перед тем, как купить ножовочное полотно, нужно измерить расстояние между фиксаторами корпуса инструмента. Если инструмент имеет опцию регулировки каркаса, тогда покупать можно любой длины гарнитуру
2. Прочность обрабатываемого материала — если планируется пиление мягких видов стали, как алюминий, медь, латунь и прочие, то нет необходимости покупать дорогие полотна, ведь с такими заготовками справятся углеродные устройства низкой твердости. В качестве основного материала, из которого изготавливается оснастка, является сталь типа Х6ВФ для отечественных и HCS для зарубежных. Если нужно разрезать более прочные материалы, как сталь, чугун и т.п., тогда применяется оснастка из быстрорежущих сталей
3. Толщина металла, который подлежит обработке, а также качество разрезаемого шва. Здесь внимание нужно обратить на TPI — количество зубьев на один дюйм. Здесь все просто — если необходимо получить качественный шов при распиливании тонких заготовок, то выбирать нужно оснастку, которая имеет величину TPI равную более 24. При этом продолжительность пиления материала увеличивается в несколько раз. Если качество реза не главное, а важней скорость достижения результата, тогда выбирать можно полотна с TPI менее 24 зубьев на дюйм. Чем больше зубьев на полотне, тем выше показатель TPI
4. Разводка зубьев — рассматриваемые устройства имеют соответствующее отклонение, которое влияет на скорость получения результата, а также толщину пропила. ГОСТ Р 53411-2009 регламентирует, что полотна выпускаются трех видов разводки: с отклонением по каждому зубу, через один зуб и по двум смежным через неразведенные звенья. Визуально выявить величину разводки звеньев практически невозможно. Для варианта разводки звеньев «по двум смежным через один» величина отклонения не превышает 0,15-0,25 мм. Для остальных случаев величина расхождения составляет от 0,6 до 0,9 мм. Измерить величину разводки можно при помощи электронного штангенциркуля, только при этом выявляемая величина будет в 2 раза больше, чем указано выше

Это основные параметры, которые нужно учитывать, чтобы выбрать грамотно механическое полотно под свой инструмент. Так как цена на устройство относительно невысокая, то можно купить набор устройств из разных материалов, и испытать их в действии. Поможет сделать правильный вывод при выборе полотен для ручной ножовки видео ниже.

Срок службы рассматриваемых устройств зависит от такого параметра, как тип покрытия. Наличие покрытие позволяет увеличить долговечность. Производители покрывают расходники для ручных пил химическими оскидными примесями, а также нитроэмалевым составом типа НЦ-25 и НЦ-132. Нитроэмалевое покрытие менее качественное, так как при увеличении нагрузки, возникают трещины.

Это интересно!
Равномерность развода звеньев играет важную роль в процессе резки металла. Особенно это актуально для высококачественной продукции, равномерность разводки зубьев на которой должна быть не более 45% от параметров шага на длине 10 мм. Используя микрометр, можно произвести замер равновысокости зубцов, величина которых не должна быть более 0,1-0,15 мм.

Применение ножовки по металлу с высококачественным полотном актуально сегодня в следующих случаях:

• Когда предстоит распилить водопроводную трубу, которая находится под давлением, например, для врезки тройника. Пользоваться электроинструментом в таком случае опасно, поэтому в ход берется ручная пилка
• При резке пластиковых заготовок. Применение болгарки и прочих электроинструментов приведет к оплавлению материала, поэтому актуально использовать ручную ножовку
• Когда отсутствует электричество или работы выполняются вдали от электричества

Из этого перечня видно, что важно всегда иметь в арсенале не просто ножовку, но и сменные полотна для нее, что позволит воспользоваться соответствующей гарнитурой в зависимости от поставленной задачи.

Критерии выбора инструмента

Для того чтобы выбрать надёжный и удобный в работе инструмент, необходимо знать критерии, которые помогут сделать правильный выбор:

• для ручных моделей:

• рамка ножовки должна быть выполнена из цельного металла, т.к. трубчатые конструкции не способны выдерживать длительные нагрузки;
• размер рамки должен соответствовать размеру используемых пильных полотен;
• рукоятки должны иметь специальное покрытие, исключающее проскальзывание во время работы;
• наличие возможности пиления под углом, отличным от вертикальной плоскости, расширяет функциональность инструмента, но негативно отражается на его стоимости.

• для сабельных пил:

• технические характеристики сабельной пилы должны позволять обрабатывать металл требуемого размера и с необходимой скоростью;
• надёжность электрических моделей гарантирует бренд производителя, поэтому не стоит гнаться за дешевизной изделий, предлагаемых малоизвестными компаниями;
• тип инструмента (сетевой или аккумуляторный) определяет характер его использования.

Благодаря разнообразию моделей как ручного, так и электрического типа, всегда есть возможность выбрать нужную в соответствии с характером использования и прочими критериями выбора.

Как ставить полотно по металлу

Как выбрать хорошие полотна для ручной пилы, подробно выяснили, поэтому остается разобраться, как же поставить гарнитуру в корпус инструмента. Зажимы или фиксаторы на ножовках бывают двух типов:

• Резьбовое
• Рычажное

При резьбовом механизме необходимо оснастку отверстиями «посадить» на выступы фиксаторов, а затем зафиксировать гайкой в виде барашка.

Как установить гарнитуру для механической пилы, имеющей рычажное исполнение? В этом случае все гораздо проще. Для начала, нужно поместить гарнитуру в выступах фиксатора, а затем перевести рычаг в сторону закрытия, тем самым фиксируя элемент в конструкции инструмента.

При установке важно учитывать один главный нюанс — это направление вершин зубьев. Они должны «смотреть» в противоположную сторону от рукоятки. Если установить их наоборот, то процесс пиления будет выполняться неправильно, и зубья быстро сотрутся на полотне. Причем работать ножовкой по металлу также необходимо правильно, чтобы достичь результата. Пиление выполняется при направлении инструмента от себя, прижимая корпус к заготовке. При возвратном движении прижимать инструмент не нужно, так как возвращается ножовка в исходное положение на холостом ходу.

Итак, зная, как установить полотно по металлу в ножовку, а также ею работать, остается разобраться с полезными советами от специалистов.

Способы установки полотна

• резьбовой зажим;
• рычажный механизм.

В первом случае полотно натягивается между крепежными отверстиями и фиксируется гайкой с барашком. Во втором действия выполняются аналогично, только пилка одевается и снимается посредством специального рычага, обычно расположенного у дальнего от ручки края.

Установка полотна выполняется таким образом, чтобы зубья наклонялись в сторону, противоположную рукоятке. При работе ножовки срезка слоя металла произойдет при движении «от себя». Обратное направление — «на себя» — есть холостой ход, при котором резание заготовки не производится. Поэтому усилия при обратном движении напрасны. К тому же, так легко затупить зубья полотна.

У электрических ножовок рабочий орган крепится иначе. Для примера ниже приведен процесс замены полотна у сабельной пилы Makita JR 3070 CT. Для этого необходимо:

• на небольшой угол провернуть головку держателя против часовой стрелки, чтобы внутренний шлиц позволил вынуть изделие;
• извлечь полотно;
• поместить конец новой пилки в шлиц держателя до характерного щелчка.

Кстати, полотна делятся еще по виду хвостовика (участка, который соединяется с держателем). Выделяют хвостовики с одним упором, двухкулачковые, универсальные 1/4, зажимные 1/2 и специальные для пил Makita, имеющие два отверстия на конце.

Принцип крепления ножовочных полотен в сабельные пилы однотипен для всех устройств; изготовители продумали дизайн, сделали вставку режущего элемента удобным и облегчили труд пользователя.

Рекомендации и советы по эксплуатации ножовок с полотнами по металлу

Специалисты рекомендуют пользоваться инструментом правильно, чтобы не только достичь положительных результатов, но еще и исключить получение травм. Рекомендации следующие:

1. Осмотреть полотно перед проведением работ. На нем не должно быть трещин и следов коррозии
2. Удостовериться в том, что пила достаточно эластичная. При незначительном изгибе устройства, оно должно возвращаться в исходное положение. Если после изгиба появляются искажения, то инструмент применять не рекомендуется
3. Скорость пиления зависит от количества зубьев. Чем их больше, тем они меньше, поэтому процесс пиления происходит медленно, но качественно. Чем зубьев меньше, тем больше их величина, а значит, и процесс пиления происходит быстрее
4. Для материалов нужно выбирать соответствующие полотна, что позволит повысить производительность, а также срок службы
5. Маркировка каждого полотна указана на их поверхности
6. К выбору оснастки нужно подходить правильно, и не со стороны стоимости. Дешевые черные пилки не смогут сравниться с дорогими аналогами

Проанализировав полотна под ножовки по металлу, можно без особого труда выбрать соответствующий вариант для проведения работ по распиливанию металлических заготовок. Если инструмент не применяется, то хранить его также необходимо правильно. Если полотно сломалось, но при этом зубья не стерлись, то не торопитесь его утилизировать, так как из него можно легко сделать нож своими руками.

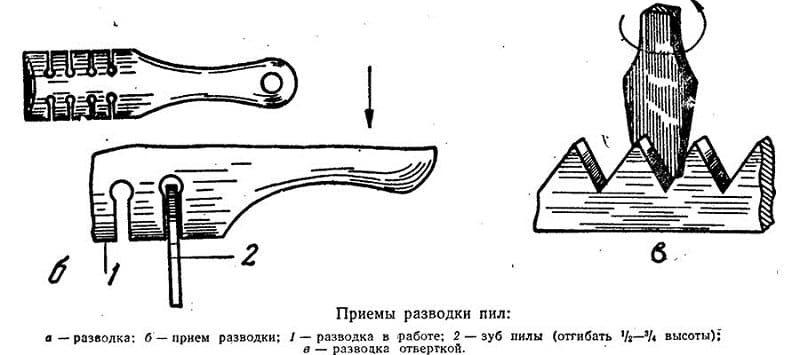

Разводка зубьев

Удаление стружки с зоны резания проводится за счет определенной разводки режуще кромки. Как ранее было отмечено, по этому критерию выделяют несколько вариантов исполнения:

1. Разводка по каждому.
2. Разводка через один или два зуба.

При этом уделяется внимание и направлению зубьев. С учетом этого параметра проводится установка пластины.

Сегодня на производстве ножовочного полотна специализируются многие производители инструментов. При этом отечественная продукция обходится намного дешевле, зарубежная стоит дороже, но при этом обладает более высокими эксплуатационными характеристиками. Для длительной работы требуется несколько изделий, так как они могут изнашиваться с высокой скоростью.
