Какое давление должно быть в компрессоре для аэрографа

В прошлый раз мы рисовали аэрографию (на 2110) – питая аэрограф от покрасочного компрессора, но это не удобно, по многим причинам:

-покрасочный компрессор не имеет управляющего реле (пишу про тот что у меня), а при избыточном давлении в ресивере – сбрасывает его через клапан. При покраске машин – это нормально, так как расход воздуха у краскопульта достаточно большой, а время на нанесения слоя краски – да же целого автомобиля – вопрос 20-30 минут. С аэрографией – все иначе – расход воздуха ничтожен, давление покрасочного компрессора для него да же избыточное, а счет времени идет на дни. В принципе, так как ресивер у нас не один, мы просто выключали компрессор и работали с них (минут 15-20), как только давление падало – мы его включали вновь (на 2-3 минуты), но это то же неудобно – так как давление постоянно менялось. Можно конечно поставить регулятор давления, но координально он ситуацию не спасет. Да и глупо ради аэрографа – включать мощный, прожорливый и шумный компрессор;

— так как покрасочный компрессор огромен и питается на 380 — нет возможности перенести его и рисовать – например, дома – в мастерской, а не в гараже, а зимой топить гараж ради того что бы вечерком пару часиков порисовать – то же не практично. Сначала думал купить специальный компрессоры – но все дешевые компрессоры – откровенный хлам – там нет, ни регулятора давления, ни ресивера, ни да же манометра – не представляю, кто их вообще покупает. Профессиональные стоят как пол моей Камрюхи и да же больше, есть конечно золотая середина, но пока да же не определился, что именно брать и решил пойти на авантюру и сделать сам, причем без вложений из подручных средств. В принципе – ни чего сложного тут нет, нужно только раздобыть:

— компрессор и электро мотор (лучше вместе). Тут я решил в качестве эксперимента попробовать компрессором для накачки шин. Тут уже и компрессор и электро двигатель и манометр.

— ресивер – это вообще самое простое – можно использовать что угодно: я рассматривал: пневмо баллон от грузовика или легковушки, баллон от газа для заправки авокондиционеров или баллон от станции водоснабжения. Остановился на последней – причина выбора ниже.

— регулятор давления – у меня был в наличии, в принципе можно было и купить.

— аэрогроф со шлангом. Аэрогроф был, шланг использовал от омывателей лобового стекла ВАЗ.

— ну и куча всяких гаек, штуцеров и переходников.

Компрессор для накачки шин – был выбран как наиболее доступный, в принципе после испытаний – станет ясно насколько он удобен.

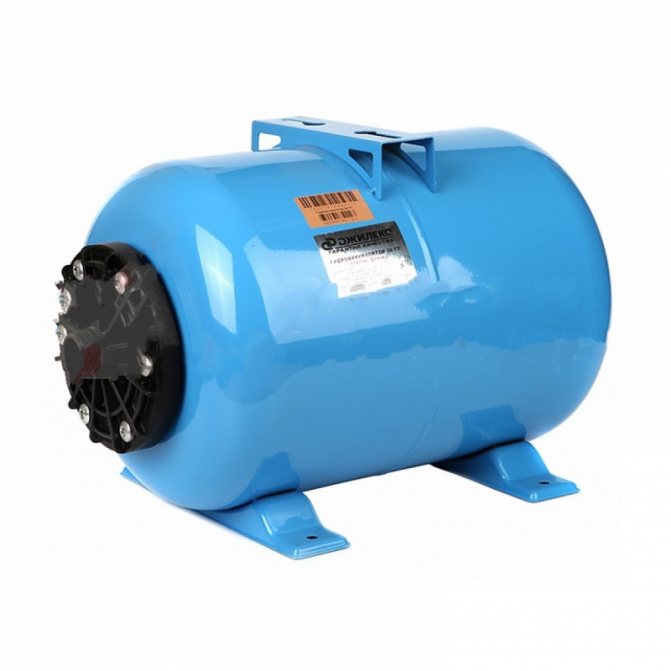

Ресивер – в виде баллона от станции водоснабжения – был выбран из-за удобства и размеров, он в меру большой, имеет «ноги» и верхнюю площадку для установки насоса (а в случае использования электро двигателя на 12 В – так же там можно разместить преобразователь напряжения), а так же у него уже есть разъем с автомобильным ниппелем.

Но так как все бралось из-того, что есть, он оказался ржавый и как потом оказалось еще и дырявый в месте приварки фланца.

Так же не оказалось крышки от этого баллона. Её было решено изготовить из листа толстого металла.

На сверлильном станке – были сделаны необходимые отверстия. Потом нашел подходящий штуцер для приварачивания регулятора давления, для её крепежа – использовал гайку от бытовой газовой трубы, для крепления штуцера, не смог найти переходник и использовал штуцер от краскопульта.

Так как место прикручивания крышки имело микро трещины, после установки пластины – было решено проклеить это место полиэфирной смолой. Намазали, проклеили салфетками, опять намазали и опять проклеили. Салфетки – исключительно для того, что бы не растекалось – пока сохнет.

Далее – оставил все это сохнуть на сутки.

Через сутки – проверяю на герметичность – всё отлично – больше ни каких микро трещин.

Потом подобрал пару проводов,

подсоединил насос к реле и прикрутил реле к ресиверу.

Подсоединил насос, одел шланг аэрографа – подключаю к АКБ (для проверки).

Включаю насос – качает. Беру отвертку и регулирую регулятор давления. Насос накачивает давление и отключается, сбрасываю давление аэрографом – опять включился, жду – набирает и отключается.

Беру аэрограф и стравливаю давление на элемент кузова,

что бы понять есть ли в воздухе компрессора конденсат, масло и т.д. — не оказалось. Позже повторил этот же эксперимент на «зеркале воды» — тот же отличный результат. Позже будут установлены фильтра – на всякий случай.

После чего развожу немного черной краски и проверяю эффективность, хорошо, но давления маловато.

С помощью регулятора поднимаю давление – стало лучше. Несколько пробных попыток – и становиться ясно, что давление в пределах от 2,0 до 2.2 атм – необходимое и достаточное. Именно этот диапазон отлично позволяет держать данный ресивер, но если на постоянную стравливать воздух через полностью открытый аэрограф – воздуха уже не хватает.

С одной стороны – постоянно открытый аэрограф – это нонсенс, с другой должен быть запас, к тому же при нанесении фона рисунка (об этом скоро будет в БЖ Камри) – аэрограф работает именно в таком режиме. В принципе, ради такого случая можно его подключить и к покрасочному компрессору или, например, выполнить работу в два-три этапа с перерывами, но как профессиональный изобретатель хотелось сделать компрессор с запасом мощности.

В итоге пришёл к интересному решению…

Многие могут сказать, что умное решение в данном случае — купить более мощный компрессор – но во-первых: это затратно – а весь азарт в том, что бы собрать с минимумом затрат; а во – вторых – данные компрессоры сильно греются, если работают на постоянную, а при выдаваемом ими объеме нагоняет обратно давление около минуты, а выключается он всего на 20-30 секунд, а этого не достаточно, что бы он остывал. С более мощным компрессором скорее всего ситуация изменилась бы в лучшую сторону – но скорее всего не на много. Поэтому я пошёл другим путем.

Для начала разобрал этот китайский чудо компрессор

и смазал специальной смазкой все резиновые изделия в поршневой камере,

которые перепускают воздух – производительность заметно увеличилась, а греться он стал немного поменьше. Но этого мало и я взял еще один бюджетный компрессор из багажника своей машины и с помощью самодельного тройника на основе тройника от омывателя лобового стекла ВАЗ и подключил его в магистраль, ну и соответственно питание к управляющему реле.

Умелые руки и безграничная фантазия: как пользоваться аэрографом

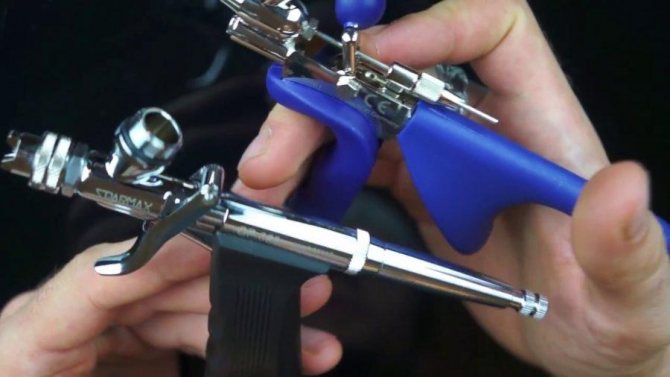

Аэрограф – это специальный инструмент, с помощью которого лакокрасочные материалы наносятся на поверхность методом распыления. Пользоваться аэрографом несложно – процесс окрашивания происходит легко и быстро, а покрытие получается гладким и равномерным. С помощью аэрографии наносят рисунки на различные поверхности – металл, дерево, ткань, бетон или бумагу. Используя насадки различного диаметра, можно добиться тщательной прорисовки мелких деталей.

Аэрография в особенности полюбилась автомобилистам и дизайнерам. Первые – научились красить авто аэрографом и с удовольствием украшают капоты и борта своих «железных коней». Вторые – воплощают свои фантазийные проекты на стенах, футболках, джинсах и даже ногтях.

Настройка аэрографа перед работой

Чтобы правильно настроить аэрограф, нужно сначала ознакомиться с принципом действия этого устройства и назначением его частей. Все аэрографы подразделяются на несколько типов по способу действия (одинарного или двойного), по расположению емкости для краски (верхнего или нижнего), по принципу смешивания (внешнего или внутреннего). Но, несмотря на разнообразие, все устройства имеют одинаковые основные элементы:

1. Бачок (различного объема, от 2 до 100 мл). Из него краска поступает внутрь аэрографа, где смешивается с воздухом.
2. Сопло. Это наконечники с различным диаметром выходного отверстия, которые закрепляются на переднем конце аэрографа.
3. Игла с фиксатором. При ее перемещении регулируется количество краски, которое проходит через сопло под давлением воздуха. Необходимое положение иглы закрепляется фиксатором.
4. Триггер (кнопка, курок, рычаг управления). В инструментах одинарного действия нажатием на кнопку регулируется только интенсивность подачи воздуха. В инструментах двойного действия кнопка конструктивно соединена с рычагом, который приводит в движение иглу. Движение осуществляется в двух плоскостях: нажатием вверх-вниз регулируется подача воздуха, а перемещение вперед-назад двигает иглу в сопле, регулируя подачу краски.
5. Регулятор иглы. Он находится на противоположном от сопла конце устройства. Вращением регулятора по часовой стрелке или против ее устанавливается нужная ширина струи краски.
6. Воздушный клапан. Расположен внутри корпуса аэрографа. При нажатии на кнопку открывается, и пропускает сжатый воздух, идущий от компрессора.

Принцип действия аэрографа довольно прост. Устройство подключается к компрессору, который по шлангу подает сжатый воздух. При нажатии на кнопку открывается воздушный клапан, пропуская его в корпус аэрографа, где происходит смешивание с краской. Струя аэрозоля под давлением выходит из сопла, окрашивая поверхность.

При правильной настройке аэрографа при нажатии кнопки до половины из сопла должен выходить только воздух. Если при нажатии сразу распыляется краска, требуется регулировка устройства. Для этого слегка откручивается фиксатор иглы, кнопка нажимается до половины, и игла немного продвигается вперед. Затем фиксатор закручивается обратно.

Что такое аэрограф и из чего состоит?

Аэрограф – это особый пневматический инструмент, который также называется мини-краскопультом и распылителем краски. Предназначено устройство для нанесения изображения на самые разные по типу поверхности.

Выбирая аэрограф, нужно обращать внимание на такие основные составляющие элементы, как сопло и игла, какой диаметр они имеют. От этого зависит получаемое изображение. Суть действия данного устройства заключается в подаче в аэрограф воздушного потока под достаточно сильным давлением, посредством чего осуществляется распыление краски. Подача воздуха под нужным напором не может быть осуществима без такого приспособления, как компрессор. Выбору данного инструмента нужно уделить не менее пристальное внимание.

Какое давление нужно для аэрографа

При работе с аэрографом важно подобрать правильное давление. Его рабочее значение составляет от 1 до 3 атмосфер. Выбор зависит от типа краски и ее густоты – если краска густая, давление необходимо увеличить, и наоборот. При пониженном давлении краска разбрызгивается более крупными частицами, и окраска выглядит грубоватой. При повышенном давлении краска распыляется более мелко, но процесс окрашивания труднее контролировать – образуются потеки.

Для получения оптимального давления при работе с аэрографом обычно используют компрессор или баллончики со сжатым воздухом. Они присоединяются к устройству гибким шлангом. Если окрашиваемая поверхность достаточно велика, или аэрография из хобби превратилась в работу – лучше всего приобрести компрессор в комплекте с манометром и редуктором, это позволит легко регулировать давление воздуха. На рынке представлены десятки моделей разной производительности и стоимости.

Вывод

Аэрограф для покрасочных работ можно купить или изготовить самостоятельно. Выбор подхода будет зависеть от целей, возможностей и способностей конкретного человека.

Сделать красивый рисунок с тонкими линиями на капоте или крыле авто, расписать мелкие изделия или создать бодиарт с самодельным аппаратом едва ли удастся. Для таких целей лучше выбрать бюджетную модель готового прибора.

Для раскрашивания игрушек, моделей, небольшой техники и деталей без изящных элементов вполне подойдет самодельный аэрограф на шинном насосе. Холодильные компрессоры позволят получить более мощные агрегаты. Но даже с кустарным аэрографом высокого давления не стоит сразу браться за покраску автомобиля. Первый эксперимент может выйти неудачным. Лучше набраться навыков на примере старых машин или другой крупногабаритной техники.

В заключении еще один вариант, из автомобильного компрессора

В целом, аэрограф ручной работы с самодельным компрессором – не плохой вариант для людей с уверенной рукой и технической смекалкой. Он вполне подойдет для бытовых целей и чтобы удовлетворить желание попробовать деятельность аэрографа.

Какую использовать краску

Выбор краски для аэрографии зависит от поверхности, на которую необходимо нанести рисунок, и от условий, в которых он будет находиться. Например, акварелью не стоит наносить аэрографию на автомобиль, а рисунок на бумаге делать нитрокраской. Рассмотрим некоторые виды красок для использования в аэрографии:

1. Акриловые краски используются двух видов – сольвентные и на водной основе. Первые разбавляются специальными растворителями и довольно токсичны. При работе с ними необходимо применять средства индивидуальной защиты – респиратор и перчатки. Этот вид не рекомендуется новичкам. Водно-акриловой краской наносят рисунки на ткань, стены, а также используют ее для окраски пластиковых моделей. Она не токсична, удобна в работе и экологически безопасна. Разбавляется водой, водкой или спиртом – в зависимости от фирм-производителей.
2. Полиуретановая краска на водной основе. Используется для рисунков на бумаге и для маникюрной аэрографии. Она не токсична, не имеют запаха и быстро сохнет – последующий слой можно наносить через 2-3 минуты, а окончательное высыхание происходит в течение 30 минут. При этом образуется гладкое и эластичное полуматовое покрытие. Разбавляется краска водно-спиртовым раствором или фирменными разбавителями.
3. Нитроэмаль очень популярна в автомобильной аэрографии. Ею наносят рисунки на автомобили, мотоциклы, различные аксессуары. Этот вид краски имеет свои плюсы и минусы. Работать с нею несколько сложнее, но зато можно получить разнообразные эффекты, недостижимые при работе с акрилом. Существенный недостаток нитроэмали – ее токсичность. При окраске обязательны средства индивидуальной защиты, а помещение для работы должно быть оборудовано вентиляцией.
4. Акварель – знакомая всем с детства краска. Она прекрасно подходит для работы по бумаге и штукатурке. Она не токсична, отлично смешивается, образуя разнообразные оттенки, хорошо распыляется, легко разбавляется водой. Именно с акварели рекомендуют начинать занятия аэрографией.

Правила работы с аэрографом

Соблюдая несложные правила работы с аэрографом, можно создавать различные интересные проекты. Оригинальные интерьеры, интересные картины, яркие дизайнерские футболки, эксклюзивная роспись автомобилей – везде можно применить этот прибор. Рассмотрим рекомендации специалистов, как правильно работать с аэрографом.

Для рисования

Для рисования аэрографом подойдет практически любая поверхность – бумага, ткань, металл, бетон, штукатурка… Идеальным материалом является бумага – она не требует предварительной подготовки и прекрасно подойдет новичкам. Другие же поверхности нуждаются в очистке, шлифовке, обезжиривании и грунтовке.

Необходимо запомнить несколько правил при работе с аэрографом:

• инструмент должен быть направлен перпендикулярно к поверхности;
• чем дольше время распыления краски – тем насыщеннее цвет;
• чем ближе аэрограф к поверхности – тем тоньше линия.

Рейтинг ТОП 7 лучших аэрографов

Мы с вами разобрались в видах аэрографов, теперь наша задача выбрать лучший из них. Из огромного ассортимента моделей, мы выбрали 7 самых качественных аэрографических аппаратов, и в данный список входят:

Рассмотрим подробнее представленный ассортимент.

Jas 1116

Данный прибор с легкостью превращает в жизнь все самые смелые желания в создании настоящих художественных шедевров! Внутреннее смешение и довольно маленький радиус распыления краски улучшают точность линий и контролируют их ширину. Данный тип аэрографа считается двойным, и из корпуса происходит одновременное выпрыскивание воздуха и красящего сегмента. Наиболее эффективный метод придания индивидуальности и изыска в дизайне маникюра.

Ценник: от 1500 до 2000 рублей.

• воспроизведение тонких и изящных узоров;
• идеально подходит для создания мини-картин.

Моя подруга занимается маникюром, и недавно я ей подарила данный прибор. Ей безумно нравится. Технология нанесения весьма простая, без каких-либо заморочек. Идеальные узоры, тонкие и изящные, получается элегантно, а главное, эстетично. Надеемся, порадует долго. Спасибо.

Iwata NEO CN

Модель, отличающаяся от остальных качественной сборкой, разработанной по собственным инженерным разработкам. Каждый аэрограф множество раз тестируется на качество и эффективность распыления. Также прибор оснащен идеальной конической формой кончика иглы, которая называется сопла. Она производит тонкое распыление краски, при этом не оставляя лишних капель по окончании работы. Двойное независимое управление контролирует открытие клапанов с воздухом и краской, предотвращая чрезмерное потребление расходуемого материала.

Чистка аэрографа после работы

После окончания работы необходимо тщательно очистить аэрограф от остатков краски. Для этого сначала заливают растворитель в бачок и хорошо его промывают, затем аккуратно вытаскивают и протирают иглу. Для очистки внутренних поверхностей сопла и мелких деталей используют ватные палочки, смоченные растворителем. После очистки всех частей устройство собирают и хорошо продувают сжатым воздухом. Помните, что правильная чистка и регулярная смазка трущихся частей надолго продлят срок службы вашего аэрографа!

Источник

Требования к компрессору для аэрографа

Показатель шума выступает главным для большинства потребителей. Даже те, кто нуждается в значительной производительности, предпочитают приобретать как можно более бесшумный компрессор для аэрографа.

Второй важный показатель — массогабаритные характеристики. Чем меньше устройство — тем его удобнее разместить с соблюдением всех требований вентиляции и охлаждения. Играет роль и напряжение питания. Есть и другие немаловажные критерии, по которым выбирается источник сжатого воздуха.

Максимальное давление

Практика работы огромного количества художников и моделистов показывает, что минимальное давление, достаточное для работы с жидкими красками, составляет 2 бара. Но выбирать мини компрессор для аэрографа с таким показателем, по крайней мере, нерационально. Устройство будет работать практически без перерыва. Это может привести как к его поломке, так и неприятным случаям в ходе работы. Например, к срабатыванию теплового реле и останову подачи воздуха непосредственно во время окрашивания или нанесения мелких деталей с высокой точностью. Поэтому выбирать компрессор нужно с техническим пределом создаваемого давления около 5-6 бар.

Совет! Чтобы получить максимум возможностей управления, следует обратить внимание на модели с дополнительными узлами регулирования.

Производительность

Разные типы аэрографов характеризуются собственными ступенями протока воздуха, которые необходимы для их эффективной работы. Примерная картина выглядит следующим образом:

• модели с внешним смешиванием с регулировкой только потока воздуха потребляют 10-12 л/минуту;
• модели внутреннего смешивания, с двойным зависимым регулированием требуют 12-17 л/мин;
• самый популярный среди профессионалов тип аэрографов с раздельным двойным управлением может потребовать проточности до 20 л/мин.

Исходя из вышеизложенного, рекомендации по выбору компрессора выглядят так: запас производительности до 20-25 литров в минуту, давление до 5-6 бар. Если купить подходящее специализированное устройство не получается, можно использовать более мощное. Производительность и максимальное давление при этом регулируется обвязкой.

Компрессор на базе мембранного насоса

Мини компрессор для аэрографа можно без особых затрат соорудить из автомобильного насоса. Конечно, он будет уступать профессиональным аппаратам по производительности, но вполне сгодится для обработки деталей небольшого размера.

Аэрограф с компрессором мембранного типа имеет меньшую стоимость, и выбор такого агрегата оправдан при необходимости выполнения работ небольшого объема, которые не занимают продолжительное время.

Мембранный компрессор осуществляет подачу воздуха за счет колебаний мембраны и может подавать давление до 3,5 атм. В самом общем случае аэрограф подключается к мембранному компрессору посредством шланга. Систему надо дополнить ресивером, чтобы избежать пульсаций потока воздуха, из-за которых краска может распределяться неравномерно.

Для этой цели можно использовать обычную пятилитровую канистру из пластика. Также подойдет автомобильный расширительный бачок, за счет наличия выходных патрубков его монтаж будет намного проще. Шланги надевают на патрубки, фиксируют при помощи хомутов и компрессор можно использовать по назначению.

Дополнительная информация:

На фанерный лист или плиту из ДСП болтами крепим ресиверную емкость, отремонтированный компрессор, реле пусковое и регулятор-маслоотделитель. Монтаж фильтров проводится на входной патрубок, между компрессором и ресивером.

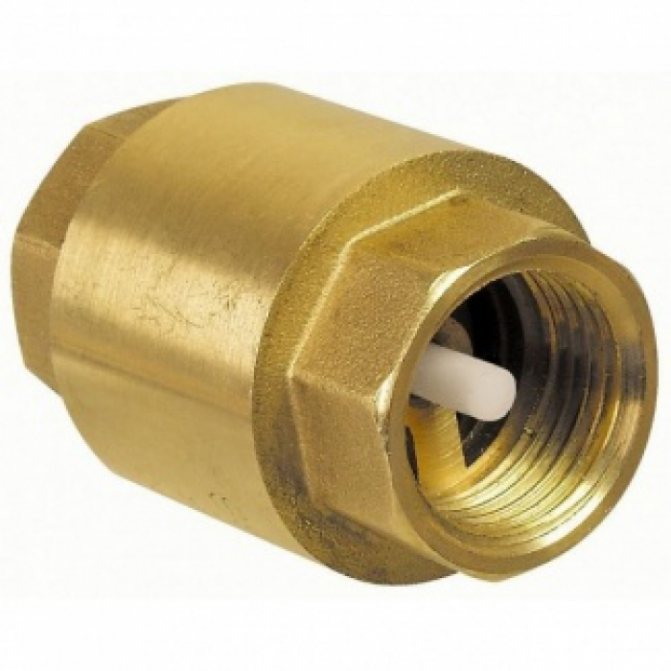

На входе также монтируется обратный клапан, а ниже ставится реле для включения.

• с внешним смешением.
  Это наиболее простая в сборке и в эксплуатации разновидность аэрографов. Именно такие аппараты, как правило, собирают своими руками (при этом за основу может быть взята деталь старого пылесоса или же самая обыкновенная шариковая ручка). Данный тип аэрографа предназначается в основном для окрашивания больших поверхностей и отлично подойдет для создания фонового рисунка на авто;

Аэрограф с внешним смешиванием

• с внутренним смешением
  . Это более сложная разновидность аэрографов. Ее особенность заключается в том, что смешение воздуха с краской происходит непосредственно внутри инструмента, корпус которого представлен специальной распыляющей головкой.

Аэрограф с внутренним смешением

С помощью регулятора поднимаю давление – стало лучше. Несколько пробных попыток – и становиться ясно, что давление в пределах от 2,0 до 2.2 атм – необходимое и достаточное. Именно этот диапазон отлично позволяет держать данный ресивер, но если на постоянную стравливать воздух через полностью открытый аэрограф – воздуха уже не хватает.

В первую очередь нужно собрать патрон и фиксатор иголки. Изготовить его нужно из шприца, стержня гелевой ручки, пружинки авторучки и болта. Из корпуса извлечь поршень, пружинку опустить внутрь (она должна быть рядом с тонким соплом), в стержне сделать отверстие и вставить болтик, причем они должны быть перпендикулярны по отношению друг к другу.

Эта конструкция в дальнейшем вставляется в корпус.

• Далее, следует отрезать небольшую часть корпуса ручки длиной 35 мм. Сделайте отметку в нужном месте и отпилите часть трубки с помощью ножовки по металлу.
• Зажмите отпиленную часть корпуса ручки в тиски в вертикальном положении.
• Сделайте с помощью треугольного надфиля пропил в торце трубки, как показано на следующем фото.
  Самая простая конструкция представляет собой аэрограф, соединенный напрямую со шлангом мембранного компрессора. Учитывая пульсацию воздушного потока, создаваемого насосом, слои краски будут ложиться неравномерно. Чтобы этого избежать, необходимо включить в систему хотя бы самый примитивный ресивер.

  Не стоит забывать о том, что Вы должны также иметь и емкость для краски (ну например удобную для руки баночку с крышкой). А для большего удобства можно сделать что-то вроде клапана подачи краски. Для этого необходимо в корпусе ручки просверлить отверстие диаметром около 3-х мм.

  При закрытии отверстия пальцем, воздух будет идти, как положено – через сопло, на конце стержня будет создаваться разряжение, и краска, поднимаясь по стержню, будет разбрызгиваться. Если же убрать палец с отверстия, то весь воздух будет проходить через него и никакого разбрызгивания не получится.

  Последние 7 лет пользуюсь небулайзерным ингалятором. Практично, удобно, работать можно достаточно долго, хотя греется конечно. Заодно, когда не дай Б-г кто болеет, аэрограф заменяется на штатную маску и девайс используется по прямому назначению. Работает тихо.

  Масла в нем по определению нет. Пульсация потока выравнивается в шланге, ресивер не нужен. Все барахло убирается на место маски, внутрь корпуса.

  Работает тихо. Размеры маленькие. Ручка сверху есть, носить можно.

  Стоимость порядка 3500 рублей, уже давно окупилась. Да и коллеги, которых я убедил воспользоваться этим агрегатом тоже довольны. Так что альтернатива есть. Один только недостаток с аэрографами двойного действия нельзя работать. Впрочем к последним нужен фирменный компрессор.

  Владельцы автомобилей в последнее время стали часто использовать аэрографию — каждый из них мечтает, чтобы среди множества транспортных средств его автомобиль был особенным. Аэрография — это нанесение рисунка на кузов специальными красками с помощью аэрографа. Такую работу могут сделать не только профессиональные художники, но и простые автолюбители.

  Как сделать аэрографию своими руками новичкам? Можно воспользоваться трафаретами. Но чтобы изображения получались красивыми и живыми, требуются дорогие инструменты. К счастью, можно обойтись и более доступными вариантами…

Компрессор из пожилого холодильника обычно получается тихий, хотя и не особо мощный в сравнении с промышленными образцами. Но для аэрографии, подкачки шин, обдува, покраски автозапчастей, отлично подходит. Такой компрессор необходим в любой домашней или гаражной мастерской. Дает 6-7 атмосфер, а больше обычно и не требуется. Самодельный компрессор имеет ряд преимуществ. Во-первых, ввиду тихой работы, во-вторых, по себестоимости. Созданный своими руками компрессор из холодильника обойдется в среднем примерно в тысячу рублей.

Если правильно все сделать и позаботиться об амортизации, то шума и вовсе почти не будет. Для тех, кто любит мастерить что-то своими руками, а происходит это обычно по ночам, данный момент крайне важен. Компрессор нужен для покраски деталей для моделирования и других хобби, которыми обычно занимаются после основной работы. Потому ограничения по уровню шума очень важны.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Конструкция компрессора из холодильника предельно проста. К компрессору от холодильника прикрепляется емкость для выравнивания давления, поскольку прямой обдув не стабилен. Данная емкость выполняет роль ресивера, смесителя воздушного потока.

Основные характеристики компрессоров

Давайте разберемся, что это. Вы точно слышали это слово, у многих оно ассоциируется с физикой, и неспроста. Краска поступает в аэрограф с напором воздуха. Напор сильный, стабильный — краска поступает равномерно, без плевков, ложится хорошим слоем. Подачу воздуха обеспечивает компрессор.

1. Производительность воздуха. Измеряется в литрах выпускаемого газа за минуту работы устройства.
2. Давление. Измеряется в барах.
3. Мощность двигателя. Важна в электрических, дизельных и бензиновых компрессорах.
4. Количество аэрографов, подсоединяемых к агрегату. Чем выше мощность, тем больше аэрографов и одновременно работающих людей.
5. Вес и размеры.
6. Уровень шума.
7. Показательно максимального давления.

Простые некрупные работы требуют компактного бесшумного устройства. Легкие мини-компрессоры подойдут идеально Наивысшее качестве работы обеспечит ресивер.

Обвязка для аэрографа

Элементы обвязки не обязательны, если аэрографом планируется работать недолго, и нет жестких требований к параметрике входного потока воздуха. Однако они дают возможность с высокой пользой решить ряд специфических задач.

1. Четко нормировать выходное давление в магистрали, вне зависимости от характеристик компрессора.
2. Обеспечить оптимальный режим работы нагнетателя, с промежутками отключения для охлаждения.
3. В целом — гарантировать долговременную работу аэрографа в стабильном режиме.

Устройства можно приобрести в виде готовых промышленных решений. Но по описанию функционала становится понятно, что сделать некоторые из них самостоятельно — не представляет сложности.

Ресивер

Компрессор с ресивером может работать практически непрерывно. Это достигается путем достаточно долгосрочного включения, эксплуатации без перегрузок с длительными периодами охлаждения. Ресивер представляет собой емкость для накопления запаса газа под давлением, своеобразный демпфер для сглаживания.

Рекомендуется покупать готовое инженерное решение. Компрессор с ресивером — это полностью согласованный по характеристикам комплекс устройств. Если же приобрести такой прибор невозможно, его можно создать из отдельных узлов.

Важно! Ресивер для аэрографа должен выдерживать давление, значительно (желательно — в разы) превышающее максимальный показатель компрессора.

Схема построения магистрали выглядит следующим образом:

• компрессор;
• ресивер, подключенный к его выходному патрубку;
• реле давления, задача которого — останавливать и начинать работу нагнетателя по достижении установленного показателя;
• выходной тракт, шланг подачи воздуха от ресивера к аэрографу.

Принцип работы такого комплекса достаточно прост. Компрессор включается и работает в номинальном режиме. Воздух закачивается в ресивер. Когда давление в нем достигнет настроенного максимального значения — реле останавливает работу компрессора. Благодаря достаточно большой емкости ресивера воздух подается в аэрограф достаточно долго.

Когда падение давления достигнет настроенного в реле показателя, происходит включение компрессора. Система с ресивером имеет неоспоримое преимущество: вне зависимости от мощности и производительности нагнетателя, можно получить на аэрографе поток воздуха с давлением, меняющимся в достаточно узком диапазоне.

Сколько будет стоить сборка подобного нагнетателя?

Вопрос стоимости сильно зависит от того, что есть у вас в наличии. Можно довольно просто найти на даче старый холодильник (в крайнем случае, купить его у соседа по даче за пару сотен). Также на сайте объявлений можно подыскать очень дешево мембранный бак для ресивера. Шланги и соединители придется купить новые, а вот реле и датчики станут самым большим элементом расходов. Подсчет будет для каждого индивидуальным, а мы выполним примерную калькуляцию:

1. Компрессор – можно и нужно использовать подержанный вариант (200 рублей).
2. Ресивер – покупаем старый ржавый бак, доводим до кондиции своими руками (200 рублей).
3. Соединители – здесь комплект у каждого будет своим, нужны хорошие материалы (1000 рублей).
4. Датчики и реле – набор также будет индивидуальным, так что стоимость отличается (300 рублей).
5. Аэрограф и прочие аксессуары для работы – полностью индивидуальный бюджет.

Так как мы говорим непосредственно о нагнетающем оборудовании для покраски, сам аэрограф можно упустить из виду. Итого выходит, что за 1700 рублей можно создать вполне функциональный и качественный нагнетатель с хорошими настройками для аэрографии. Сделать компрессор для покраски автомобиля полностью также можно подобным образом, но давление в данном случае должно быть выше.

Сравним по стоимости с новыми устройствами для покраски

В качестве альтернативы за такие же деньги теоретически можно найти компрессорное устройство на рынке. Но это будет устройство китайского производства, без ресивера, с производительностью максимум 10 литров в час. Шланги вам придется заменить в скором времени, а также есть смысл поменять многие другие детали.

В итоге, заплаченные пару тысяч рублей окажутся только началом ваших затрат. Если вы решили покупать устройство для покрасочных работ, стоит отдать предпочтение качественному и надежному варианту техники. Это будет стоить в разы дороже, чем собрать компрессорное оборудование из подручных материалов. Поэтому самостоятельная сборка все еще остается актуальной и выгодной задачей.

Необходимые фильтры

Воздух, подаваемый в аэрограф, обязательно должен быть очищен, иначе крупинки пыли, грязи, капли масла попадут в распыляемую краску, тем самым испортив работу. От подобных неудач поможет специальный воздушный фильтр. Также немаловажным приобретением станет влагоуловитель. Он нужен чтобы собирать образовавшиеся капельки конденсата, который появляется во время работы компрессора.

Полезным будет и аппарат по регулированию давления выпускаемого воздуха и система автоотключения при достижении максимального уровня давления.

Свет и тени

Тени рису­ют­ся аэро­гра­фом при помо­щи чёр­ной крас­ки. Для этих целей нуж­но чуть боль­ше раз­во­дить крас­ку, для луч­шей рас­те­ка­е­мо­сти. Так закра­ши­ва­е­мая зона не ста­нет слиш­ком чёр­ной во вре­мя рас­пы­ле­ния аэрографа.

Отра­же­ния, гра­ни­цы све­та, све­то­вые бли­ки, яркие обла­сти и т.д. дела­ют­ся рас­пы­ле­ни­ем мень­ше­го коли­че­ства крас­ки так, что­бы под­лож­ка или фон про­све­чи­вал. Так­же мож­но рисо­вать белой крас­кой, либо сти­рать краску.

Виды и их особенности

Существует 4 вида компрессоров:

1. Мембранный. Мембрана изготовлена из резины или прорезиненной бумаги. Однозначными плюсами являются его небольшая стоимость и компактность. Недлительный срок работы и шум портят впечатление от такого прибора.



2. Поршневый. Самый популярный вид. Он используется как любителями, так и профессионалами. Работает за счет движения поршней, которые закачивают воздух в ресивер. Он очень шумный, но при этом имеет хорошие показатели производимости и недорог в обслуживании. Есть два вида: безмасляные и масляные. Первые работают без смазки, что делает устройство легким и дешевым, но снижает время его работы. Вторые работают на смазке, которую нужно периодически менять, но при этом могут похвастаться своей производительностью и надежностью.



3. Винтовой. Приборы достаточно тихие, надежные, могут обеспечить длительную беспрерывную работу. Их главный недостаток – высокая цена. Именно стоимость обслуживания чаще всего становится причиной того, что мастера выбирают поршневые устройства.



4. Мини-компрессор. Он безмасляный и безресиверный. Это очень удобный вариант для художников, работающих с небольшими деталями или картинами, не больше листа формата А4. Также подойдет для живописцев, которые творят на природе или в ограниченном пространстве. Работает тихо, имеет один режим давления, но очень быстро перегревается.



Виды применяемых компрессоров

Главное, что стоит понимать — все компрессоры делятся на масляные и безмасляные. Первые представляют собой самый большой сегмент предложений рынка. Это поршневые компрессоры, другие для работы с аэрографом не представляют интереса, поскольку обладают либо огромными габаритами и шумом, либо чрезмерной минимальной производительностью.

Важно! Опасность масляного компрессора — попадание нежелательных примесей в красочно-воздушную смесь. Это может вызвать самые разнообразные нарушения слоя: от брызг и клякс до отставания краски от поверхности вследствие слабой адгезии.

Масло, которое в поршневых компрессорах попадает в воздух — нежелательный элемент. Поэтому стоит выбрать устройство, у которого установлен масляный фильтр, или приобрести такой узел отдельно, если компрессор в целом удовлетворяет все потребности.

Безмасляные модели — это чаще всего мембранные компрессоры. Они обладают достаточно высокой выносливостью, производительностью. И главное, в большинстве случаев, мембранный — это тихий компрессор, что немаловажно для художников, работающих подолгу, в небольшой мастерской или собственной квартире со спящими за стенкой родственниками.

Масляные модели не пользуются большой популярностью у художников и моделистов. Тихие и небольшие не могут обеспечить нужных параметров давления и производительности. Более мощные выделяют тепло, останавливаются автоматикой — их весьма трудно использовать без элементов обвязки, если хочется долго работать аэрографом.

Мембранные безмасляные насосы весьма востребованы. Они способны:

• действовать без передышки длительное время;
• шуметь зачастую не громче блока питания персонального компьютера;
• обеспечить удобную установку благодаря компактным размерам;
• сформировать требуемую параметрику воздушного потока.

Сегодня на рынке представлены специализированные мембранные модели для работы с аэрографом от Sparmax и JAS. Последний бренд имеет своего своеобразного клона. Компрессоры Miol отличаются от JAS только страной-производителем. Первый — Украина, второй — Россия. Других отличий в конструктивных особенностях и параметрике изделий не обнаружено.

Как выбрать

При выборе компрессора для новичков им нужно четко осознавать, зачем агрегат понадобится. Воздушный автомобильный компрессор стоит дорого, функции выполняет отлично. Выбирать хороший компрессор для аэрографии нужно по характеристикам:

1. Тип: поршневой, мембранный или винтовой.
2. Уровень производительности.
3. Мощность. Чем выше максимальный рабочий показатель, тем большие возможности открываются владельцу.
4. Фирма. Продукция известных компаний обладает высокой надежностью и стоит дороже.
5. Комплектация. Вместе с компрессором поставляются дополнительные устройства.

Учитывайте планы. Помните: миниатюрный небольшой компрессор не справится с масштабной работой.

Стоимость

Цена зависит от вида устройства, места покупки. К примеру, на Авито японское небольшое устройство Iwata стоит 5000 рублей.

«Вилка» Алиэкспресс — 700–3000 рублей.

На официальном сайте Jas без ресивера стоит 3–10 тысяч руб.

Компактный вариант

Безмасляный и безресиверный мини компрессор – самый компактный из всех компрессоров для аэрографа. Он тихий, работает от обычной розетки, но выдаваемое им давление не будет выше 1,6 А. Мини аппарат прекрасно справится с миниатюрными работами, не превышающими размеры листа. Он идеален для художников, которые выполняют работы на природе, в ограниченном пространстве или на ограниченной поверхности.

Маленький агрегат работает практически бесшумно. У него только один режим давления, перегревается «малыш» тоже достаточно быстро. Это вынуждает делать паузы в ходе работы, давать ему остыть. Но маленький размер все равно делает эту модель очень популярной у творческих людей. Шланг у нее более компактный, на большой размер не растягиваются.

Популярные производители

В автомагазине обычно разбегаются глаза от количества производителей и фирм. Разноцветная масса сбивает с толку, люди перестают оценивать компрессор только по его техническим характеристикам. Известный производитель гарантирует надежность, его качественная продукция уже заслужила доверия покупателей. Маленькие фирмы, только-только появившиеся, не могут этим похвастать.

Китайские компрессоры заняли почетное место на рынке продаж. Это фирмы Fengda и Jas, их продукцию отличает идеальный уровень производительности и доступная цена. Стоимость колеблется от 3000 до 8000 рублей. Небольшое устройство идет в комплекте с подставкой под аэрограф, запасным манометром и ручкой для переноски.

Jas 1203

Бесшумный компрессор для аэрографа. Основные характеристики:

• мощность – 150 Вт;
• производительность – 23 л/мин;
• уровень шума – 42 Дб;
• вес – 5,2 кг;
• цена на 2014 г. – 4500 рублей.

• встроенный ресивер и фильтр;
• манометр;
• реле давления или система автоотключения;
• малый вес и габариты;
• удобная ручка;
• демократичная цена.

Минусы: сильный нагрев устройства.

Iwata Power Jet Pro IS-975

Японский безмасляный компрессор средней стоимости.

• показатель максимального давления 4,8 бар;
• уровень производительности 34 литра воздуха в минуту;
• мощность: 1/6 л.с.;
• уровень шума: 55 Дб;
• ресивер 2 л;
• вес: 11,9 кг;
• габариты: 33*23*18 см.

Лучшие модели компрессоров для нужд аэрографии

Существует список топовых мировых вариантов компрессорного оборудования для аэрографов. Вы можете использовать изделия известных брендов европейского и японского происхождения, тратить деньги на американские изделия с огромным потенциалом качества и большим ресурсом. Но иногда правильный выбор бюджетного варианта окажется лучшей покупкой для вашей эксплуатации. Следует выделить такие модели компрессорных устройств в разных сегментах:

1. Iwata IS30 – один из качественных вариантов оборудования в среднем ценовом классе от всемирно известного производителя. Отличается качеством и тишиной работы, служит долго и обладает хорошей гарантией.
2. JAS 1203 – продукция из того же ценового сегмента, отличается длительным сроком службы при правильной эксплуатации. Сильно нагревается при работе, поэтому требует перерывов.
3. Sparmax AC-100 – это хороший выбор, если вам нужен профессиональный вариант для сервиса. Тайванский производитель гарантирует качество и предлагает обширный набор функций.
4. Fengda AS-06 – простой китайский автокомпрессор по невысокой цене с хорошей производительностью. Бренд зарекомендовал себя неплохо на рынке компрессоров, но не является лучшим в своем сегменте.
5. JAS 1212 – этот вариант подойдет, если вам нужен вариант устройства для домашнего использования. Конструкция довольно простая, но производительность не будет достаточно высокой.

Как видите, выбор в данной нише присутствует. Нужно обратить особое внимание на продукцию топ-бренда Anest Iwata, которая пользуется популярностью во всем мире. Практически все аэрографы на профессиональных сервисных станциях работают именно на таких устройствах. Существуют также и другие виды нагнетателей воздуха, которые отлично служат для различных целей аэрографии. Представленные выше модели можно рассматривать в качестве примера для определенной сферы эксплуатации.

На что обратить внимание при выборе компрессора?

Чтобы максимально грамотно подобрать компрессор для аэрографа, необходимо опираться на следующие критерии:

1. Уровень производительности. Измеряется в общем количестве литров, подаваемых устройством за одну минуту работы.
2. Показатель максимального давления. Замеряется в килограммах, оказываемых на квадратный сантиметр.
3. Если компрессор имеет свой собственный ресивер — потребуется принять во внимание его объем, измеряемый в литрах.
4. Вес и габариты. Есть мини-компрессоры, а есть те, которые отличаются значительными габаритами.
5. Степень производимого шума.

Не менее важно обращать внимание при выборе на входящие в базовый комплект разные дополнительные устройства и компоненты.

Компрессор своими руками

Сделать в домашних условиях компрессор можно, используя запчасти от старого не работающего холодильника. Если сам он сломался, а агрегат в рабочем состоянии, он подходит. В идеале брать холодильник зарубежного производства – он более экономичный и бесшумный, чем отечественные экземпляры. Приложив немного усилий и обойдясь без сварки, у вас получится добротный компрессор:

1. Подготовка деталей. Извлеките компрессор из холодильника, непременно сохраните его родные трубки, не отпиливайте их, чтобы стружка не попала в агрегат. Открутите реле, если оно рабочее, нет – купите новое.

Совет! Ресиверу необходима емкость. Идеально подходит гидроаккумулятор от насоса для воды емкостью не менее 24 л.

Также пригодится и аварийный клапан с реле давления до 2,8 бар. Клапан поможет при аварийном отключении системы. Настроить реле можно будет потом поворотом ручки.

2. Сборка. Штуцерами и различными переходниками скрепите составные часты конструкции воедино. Перед установкой мотора с ресивером смонтируйте клапан обратного давления. Закрепите стыки хомутами, замажьте герметиком, поставьте фильтры для масла. Перед окончанием сборки поменяйте старое масло в компрессоре.

На фанерную основу приделайте емкость, используемую в качестве ресивера, установите компрессор, маслоотводитель и реле для запуска. У вас должно получиться два фильтра – на выходной трубе и на соединении ресивера с компрессором. Реле подключите строго согласно инструкции. Не забудьте подключить шланг. Все, ваш домашний компрессор готов к использованию.

Такой компрессор прекрасно подойдет для аэрографии, однако с эстетической точки зрения данный вариант значительно проигрывает магазинным аналогам.

Процесс изготовления

Больше всего возни будет с ресивером. Если вы используете в качестве ресивера старый огнетушитель, будьте готовы к тому, что работы по металлу будет довольно много. Кроме того, необходимо будет обеспечивать герметичность. Если у нас нет значительного опыта работы по металлу своими руками, лучше взять пластиковый ресивер.

В случае использования тяжелых деталей, следует морально подготовиться к тому, что компрессор получится стационарным. Лучше сразу подготовить для него надежное основание и крепеж.

Подготовка компрессора

Определите, где у компрессора трубка для входящего воздушного потока, а где исходящая. Для этого можно ненадолго включить компрессор в розетку и определить, из какой трубочки дует воздух. Обязательно пометьте трубочки у основания, чтобы не перепутать. Это можно сделать цветной изолентой или кусочком медицинского пластыря.

Аккуратно подрежьте трубочки примерно до 10см. Это нужно для удобства подключения шлангов.

Для компрессора важно вертикальное положение. На корпусе реле имеется стрелочка, указывающая вверх.

Будет удобно, если мы закрепим компрессор в правильном положении.

Ресивер

Рассмотрим упрощенный вариант с пластиковой канистрой. Прорежем в крышке два отверстия под трубки. Входную трубку нужно сделать длинной, почти до дна. Исходящую можно сделать короткой, около 10см.

Снаружи остаются небольшие отрезки около 2-3 см. Конструкцию следует закрепить эпоксидной смолой, чтобы обеспечить герметичность. В случае со старым огнетушителем те же действия придется проделывать паяя и приваривая штуцеры. Зато на металлический корпус можно установить манометр.

Не припаивайте намертво детали. Лучше приваривайте гайки и нарезайте резьбу, где это возможно.

Соединение деталей

На короткий кусок топливного шланга закрепите бензиновый фильтр. Второй конец наденьте на входящую трубку компрессора. Фильтр нужен для того, чтобы пыль не падала в компрессор.

Вторым куском топливного шланга соедините выходную трубку компрессора и входную емкости ресивера. Воздушный поток пойдет из компрессора в ресивер. На шланги ставим хомуты, поскольку воздух идет под давлением. Еще один короткий отрезок топливного шланга нужен для того, чтобы закрепить дизельный фильтр. Фильтр нужен для очистки воздушного потока. На выходящий штуцер можно закреплять шланг и оборудование.

Как сделать мини компрессор

Если есть ограничение по габаритам и хочется вариант посимпатичнее, можно сконструировать компрессор мини из автомобильного насоса:

1. Покупаем насос на авторынке. Из всего многообразия аксессуаров для накачки шин выбираем мощный и недорогой. Китайские варианты не рассматриваем, они имеют пластиковый корпус. В корпус должен поместиться электромотор, так что совсем «малыши» тоже не подойдут. Берем среднего размера с металлическим корпусом. Смотрите, чтобы в комплектации шел длинный шланг.

2. Электромотор. Подавляющее большинство электрических автомобильных насосов укомплектованы только зарядником от прикуривателя. Чтобы не связываться с переделкой шнура электропитания, ищите с адаптерами под обычную электросеть с напряжением 220V.

3. Подбираем ресивер. Выдержит планируемое напряжение 7 атмосфер сможет металлическая емкость, пластик не выдержит, треснет.

Совет! Хорошим вариантом будет огнетушитель объемом в 15-20 л. Можно использовать один или два, в зависимости от желаемого объема.

Огнетушитель можно найти в гаражах у друзей или на свалке металлолома. Не нашли? Обратитесь на ближайшую пожарную станцию. Там иногда попадаются старые, не подлежащие перезарядке, экземпляры. Главное чтобы корпус огнетушителя был в хорошем состоянии – без трещин, щербатин и сколов.

Откройте огнетушитель и оцените состояние металла изнутри. В идеале, внутренняя сторона не должна быть подвержена коррозии и быть покрыта краской. При наличии ржавчины ее удаляют, залив внутрь очищающую жидкость. После очистки баллон промывают водой, хорошо высушивают.

Внимательно осматриваем корпус – некоторые баллоны имеют дополнительные отверстия, клапаны, которые для аэрографа не нужны. Их следует тщательно заварить.

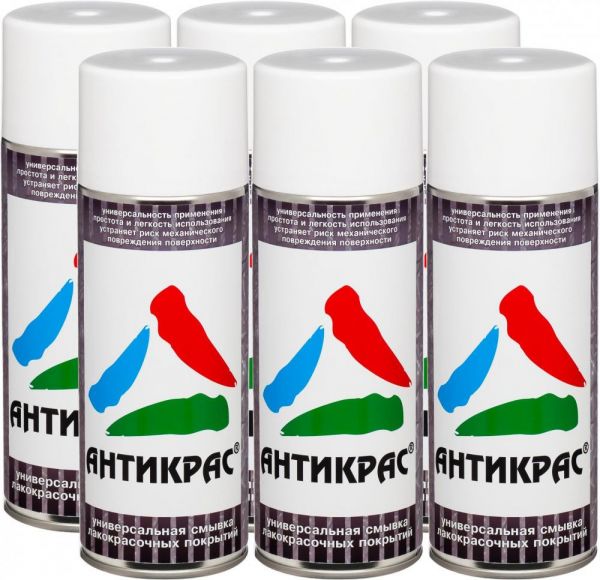

Внешнюю краску баллона необходимо смыть, можно специальной жидкостью или спреем. Смывку удобнее использовать в аэрозоле.

Перед смывкой краски не забываем о мерах предосторожности – очки и маска-респиратор будут необходимы, чтобы химикаты не попали на слизистую.

Наносить смывку для краски просто: следуйте инструкции, наносите слой за слоем на обрабатываемую поверхность с промежутком в 15-20 минут. Старая краска начнет пузыриться и отслаиваться от баллона. Берем шпатель и аккуратно счищаем старый слой краски, затем снова обрабатываем баллон. Повторяем процедуру до тех пор, пока вся старая краска не будет удалена. Возможно процедуру придется повторить раз 5-6.

Пока старая краска отмокает, проверьте состояние крышки огнетушителя. Она тоже может быть покрыта коррозией, которую потребуется очистить, а старую резиновую прокладку – заменить.

После того, как ржавчина внутри и снаружи зачищена, а старая краска снята, переходим к грунтованию очищенного металлического баллона огнетушителя. Нанеся 3-4 слоя грунтовки, оставляем высыхать, цвет финальной краски выбираем по вкусу.

4. Сборка конструкции. Фурнитуру для соединения всех элементов системы, нужные прокладки с хомутами проще всего найти в соседнем сантехническом магазине – просто, доступно, прочно. Чтобы автоматизировать процессы, необходима установка реле, регулирующее давление. Оно необходимо для поддержания и нормализации давления внутри системы. Давление не должно быть больше или меньше необходимого (не превышать максимальное, не быть ниже минимальной). Самодельные аэрографы не рассчитаны на сильные скачки.

Важно! Не забудьте установить обратный клапан для снижения нагнетаемого насосом давления (иначе система может лопнуть).

Клапан используйте металлический, пластиковые могу быть недолговечны. Шланг и пистолет подбирайте по собственному вкусу. Законченную конструкцию можно «обшить» деревом или пластиком, укрепить на тележке на колесиках для удобства перемещения.

Компрессор – необходимое устройство для занятий аэрографией. Совершенно неважно, выберете ли вы готовый магазинный вариант или сконструируете сами, в результате работы вы сможете наслаждаться новыми возможностями и реализовать свои художественные идеи.
