Зубчатые колеса получили весьма широкое распространение. Их основное предназначение заключается в передаче усилия или вращения. Как правило, подобный элемент на момент эксплуатации находится в зацеплении. Зубчатые цилиндрическое колеса характеризуются довольно большим количеством особенностей, которые должны учитываться. Например, длина общей нормали зубчатого колеса может варьироваться в достаточно большом диапазоне. Рассмотрим подобный показатель подробнее.
Что такое длина общей нормали?
Для обеспечения функционирования механизма, представленного шестернями, проводится измерение основных показателей при использовании двух методов, один их которых предусматривает использование роликов, второй определение длины общей нормали. Рассматривая нормаль следует уделить внимание следующим моментам:
- Практически все цилиндрические эвольвентные зубчатые передачи внешнего зацепления и другого типа производятся с учетом рассматриваемого показателя.
- Длина определяется расстоянием между разноименными сторонам одной впадины.
- Зависит подобный показатель от диаметров зубчатых колес, а также некоторых других параметров.
Определяется зачастую размер по роликам зубчатых колес. Подобный показатель указывается на чертежах, в большинстве случаев применяется для обозначения символ W.
Еще довольно важным определением можно назвать то, что такое постоянная хорда. Она характеризуется отрезком прямой, которые соединяют две точки разноименных эвольвентных поверхностей зуба цилиндрического колеса. Этот показатель также часто отображается на чертеже, в большинстве случаев зуб изображается схематически.
Расчет длины общей нормали зубчатого колеса
Для проверки качества изготовления поверхностей зубьев эвольвентных цилиндрических колес на практике очень широко применяются два вида контроля: измерение размера по роликам (шарикам) и измерение длины общей нормали. Измеренные значения сравниваются с. . рассчитанными конструктором значениями, которые он обязан указывать в таблице на деталировочных чертежах шестерни и зубчатого колеса.
Так как для выполнения измерения длины общей нормали достаточно иметь лишь штангенциркуль, то данный метод контроля толщины зубьев является практически более доступным и широко применяется особенно при единичном (ремонтном) производстве цилиндрических зубчатых колес невысокой степени точности. При этом следует отметить достаточно высокую точность данного метода контроля из-за прямого способа измерения детали в отличие от измерения размера по роликам, которые своими допусками вносят дополнительную погрешность. Длина общей нормали относится к параметрам, характеризующим норму бокового зазора в зубчатой передаче.

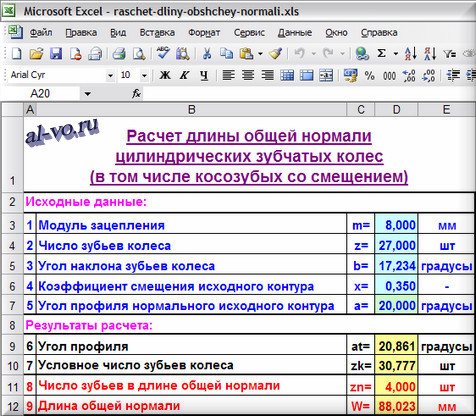

Выполним расчет в Excel длины общей нормали.
Если на вашем компьютере нет программы MS Excel, то можно выполнить расчет в программе Calc из свободно распространяемого пакета Open Office.
Рассматриваем наружное
зацепление! Расчет регламентируется ГОСТ16532-70. Схема выполнения замеров представлена ниже на рисунке. Измерения выполняются в плоскости нормальной (перпендикулярной) поверхности зубьев. Для косозубых колес (особенно при больших углах наклона) необходимо после расчетов убедиться, что ширины венца колеса «хватает» для выполнения измерения.
Начинаем расчет. Исходные данные пишем в ячейки со светло-бирюзовой заливкой, результаты расчетов считываем в ячейках со светло-желтой заливкой. Традиционно в ячейках со светло-зеленой заливкой помещены мало подверженные изменениям исходные данные.
Заполняем исходные данные:
1. Модуль зацепления m
в миллиметрах пишем
в ячейку D3: 8,000
2. Число зубьев z
, контролируемого колеса записываем
в ячейку D4: 27,000
3. Угол наклона зубьев колеса b в градусах пишем
в ячейку D5: 17,2342
4. Коэффициент смещения исходного контура x вводим
в ячейку D6: 0,350
5. Угол профиля нормального исходного контура a записываем
в ячейку D7: 20,000
Далее расчет в
Excelвыполняется автоматически — находим два вспомогательных и два главных искомых параметра:
6. Угол профиля at в градусах рассчитываем
в ячейке D9: =ATAN (TAN (D7/180*ПИ())/COS (D5/180*ПИ()))/ПИ()*180 =20.861
at =arctg (tg ( a )/cos ( b ))
7. Условное число зубьев колеса zk считаем
в ячейке D10: =D4*(TAN (D9/180*ПИ()) -D9/180*ПИ())/(TAN (D7/180*ПИ()) -D7/180*ПИ()) =30,777
zk = z *(tg ( at ) — at )/(tg ( a ) — a )
8. Число зубьев в длине общей нормали zn считываем
в ячейке D11: =ОКРУГЛ(0,5+D10*ACOS (D10*COS (D7/180*ПИ())/(D10+2*D6))/ПИ();0) =4,000
zn =0.5+ zk *arcos( zk *cos(a)/( zk +2* x ))/π с округлением до ближайшего целого
9. Длина общей нормали W в миллиметрах рассчитывается
в ячейке D12: =D3*((ПИ()*D11-ПИ()/2+(TAN (D7/180*ПИ()) -D7/180*ПИ())*ОКРВНИЗ(D10;1))*COS (D7/180*ПИ())+0,014*(D10-ОКРВНИЗ(D10;1))+0,684*D6) =88,023
W = m *((π* zn -π/2+(tg ( a ) — a )* zk’ )*cos ( a )+0.014*( zk — zk’ )+0.684* x )
Здесь zk’
-целая часть от
zk
(«округление вниз»).
Итак, далее в нашем примере мы должны, взяв штангенциркуль, выполнить замеры длины общей нормали четырех зубьев (несколько раз и разных групп) и получить у качественно нарезанного колеса значения равные расчетному.
Справедливости ради необходимо упомянуть, что для измерения длины общей нормали существует специальный инструмент – нормалемер. Нормалемер изготавливают на основе штангенциркуля или микрометра, снабжая последних специальными удобными для выполнения измерений губками и стрелочным индикатором.
Допуски цилиндрических зубчатых передач регламентированы ГОСТ1643-81. В том числе на длину общей нормали назначаются допуски в зависимости от вида сопряжения и нормы бокового зазора.
Немного поворчу. В справочниках и в ГОСТе вышеописанный расчет написан так, что «два дня с пивом нужно разбираться, «прыгая» от таблицы к таблице». Видимо это всегда в подобных случаях так делалось авторами для придания себе «высочайшей важности и значимости»… А обычных студентов и инженеров нужно «запугать» изобилием переходов со страницы на страницу, чтобы на четвертом-пятом переходе к новой таблице или диаграмме они забыли, что вообще делают. Если еще в завершение всего добавить чего-нибудь совсем страшного – типа инволюты (это не евро и не доллары, а функция такая), то все – дело будет сделано. Получим на сотню инженеров-механиков одного или двух чуть-чуть понимающих в зубчатых передачах! А если забраться в дебри смещения контуров для получения определенных силовых или качественных изменений, узнать, что в Германии и Японии вначале считают и оптимизируют передачу, а затем для нее делают инструмент… А мы до сих пор все считаем под стандартизованный инструмент – a=20 градусов…
Тема зубчатых колес, начатая в статье «Расчет зубчатой передачи» будет обязательно продолжена. Следите за анонсами.
Рассчитываем длину общей нормали по формуле
W = m × W1,
где W1 – длина общей нормали для зубчатого колеса при m =1мм [2].
W =1,25 ∙ 10,7246= 53.623 мкм.
Наименьшее отклонение длины общей нормали Еws выбираем по таблице ГОСТ 1643-81. Еws = -25 мкм.
Наибольшее отклонение длины общей нормали Еwе определяем по формуле:
где Тw – допуск на длину общей нормали, определяемый по таблице ГОСТ 1643-81 исходя из величины допуска на радиальное биение Fr, который выбирается по таблице 6 в зависимости от степени по кинематической точности (Fr = 36 мкм).
Еwi = –25 – 40 = -65 мкм.
Тогда длина общей нормали на чертеже зубчатого колеса будет иметь вид
Допуски на размеры и расположения базовых поверхностей колеса назначаем с учетом выбранных показателей контроля зубчатого венца.
Так как наружная поверхность зубчатого колеса не используется в качестве базовой поверхности (измерительной и установочной), допуск на наружный диаметр Тda назначаем как для несопрягаемых размеров – h14, а радиальное биение наружной поверхности определяем по формуле [2]:
Допуск на торцовое биение базового торца определим по формуле [2]
где Fb — допуск на погрешность направления зуба по степени нормы полноты контакта мм;
В – ширина зубчатого венца мм;
D – диаметр, на котором определяется биение
d = (z1-2,4)∙m =(12 — 2,4) ∙5 = 48 мм
Точность базового отверстия по [2] в зависимости от степени точности зубчатого колеса 7 будет Н7. Шероховатость рабочей поверхности зубьев определяется исходя из степени точности по плавности работы Ra=3,2мкм.
Задача 9. Расчёт допусков размеров, входящих в размерную цепь
—
увеличивающий размер– уменьшающие размеры
—
замыкающее звено
Допуск замыкающего звена
Среднее число единиц допуска
Найдем количество единиц допуска
Выбираем IT = 10, при котором a = 64
Определим допуски для звеньев размерной цепи:
Отсюда следует, что все звенья выполняем по 10-му квалитету точности.
Заключение
В результате выполнения курсовой работы были приобретены и закреплены навыки проведения расчёта и назначения посадок с натягом, расчета калибров пробки и скобы для контроля отверстия и вала, расчета и выбора посадки для колец подшипников качения, определения для шпоночного соединения размеров и допусков элементов соединения, определения номинальные и предельные размеры по всем диаметрам резьбы для заданного резьбового соединения, определения числовых значений контролируемых показателей норм точности и величину бокового зазора, необходимого для нормальной работы заданной зубчатой передачи, расчета размерной цепи при заданном значении замыкающего звена.
Все расчеты осуществлялись с использованием государственных стандартов, учебной и справочной литературы.
Приобретённый навык является основой для дальнейшей инженерной деятельности
Список литературы
1 А. П. Мартынов, Л. Н. Абрамова «Методические указания по выполнению курсовой работы для студентов всех специальностей по дисциплине «Инженерная механика» на тему «Предельные калибры для контроля поверхностей » Краматорск 2000.
2. Допуски и посадки: Справочник в 2-х ч./ Под ред. В.Д.Мягкова. – 5-е изд., перераб. и доп. — Л.: Машиностроение, 1978. – 544с.
3. Е.В.Перевозникова, М.П.Худяков. Метрология, стандартизация, сертификация. Учебное пособие. Часть 1 «Метрология». Северодвинск. Севмашвтуз, 2007. – 88 с.
4. ГОСТ 24853-81 «Калибры гладкие для размеров до 500. Допуски»
5. ГОСТ 25347-82 «Характеристики изделий геометрические. Ряды допусков, предельные отклонения отверстий и валов».
Принципы измерения
Как ранее было отмечено, измерение нормали зубчатого колеса проводится для определения качества изготовления рассматриваемого изделия. Среди особенностей процедуры измерения можно отметить следующие моменты:
- В большинстве случаев для получения требуемых данных нужен только один измерительный прибор – штангенциркуль. Он характеризуется относительно высокой точностью и небольшой стоимость, встречается на многих производственных площадках. После получения требуемых данных можно провести расчет длины общей нормали зубчатого колеса.
- Рассматриваемый способ определения общей длины нормали получил широкое распространение по причине доступности. Однако, проверять можно исключительно изделия с относительно невысокой степенью точности.
- Стоит учитывать, что расчет размера по роликам не проводится по причине относительно невысокой точности.
Проводится расчет длины общей нормали косозубого колеса по причине того, что подобный показатель применяется при определении нормы бокового зазора при создании зубчатой передачи.
Довольно большое распространение получили механизмы с наружным зацеплением. Расчет зубчатых колес ГОСТ 16532-70 выполняется в плоскости нормальной поверхности зуба. Кроме этого, при косом расположении зуба после вычислений уделяется внимание тому, чтобы ширина венца колеса позволяла проводить требующиеся измерения.
Скачать ГОСТ 16532-70
Проводя вычислении можно использовать не только формулы, но и специальные программы. Довольно распространенным типом подобных программ можно назвать таблицу, выполненную в программе Excel. Как правило, таблица предусматривает внесение следующей информации:
- Модуль зацепления. Этот показатель считается одним из основных, рассчитывается на момент проектирования. Как правило, в таблице указывается буквой «м».
- Число зубьев. Подобный параметр также определяющий. Он может варьировать в достаточно большом диапазоне. В таблице и технической документации показателей обозначение буквой
- Угол наклона. Это значение измеряется в градусах, указывается буквой b.
- Коэффициент смещения основного контура (x).
- Угол профиля нормального исходного контура.
После заполнения этой информации можно рассчитать допуск длины общей нормали зубчатого колеса и многие другие важные показатели, которые учитываются при проектировании.
Довольно большое распространение получило программное обеспечение подобного типа по причине того, что оно просто в применении и может устанавливаться на смартфоне или другом мобильном устройстве. Ввести данные довольно просто, программа рассчитывает самые различные показатели, которые требуются при производстве. Как правило, она требуется для определения нижеприведенных значений:
- Угла профиля.
- Условного числа зубьев колеса.
- Числа зубьев в длине общей нормали.
- Длины общей нормали.
Программа КОМПАС-3D получила весьма широкое распространение в сфере проектирования. Она применяется для получения чертежей различного типа, в автоматическом режиме также проводится расчет основных показателей. Для работы может применяться библиотека под названием «Валы и механические передачи 2D». В этом случае расчет проводится в автоматическом режиме, что снижает вероятность допущения погрешности.
Есть возможность проводить расчеты при применении обычных формул. Они следующие:
Первая формула подходит для определения длины общей нормали прямозубых колес без смещения, вторая для вариантов исполнения со смешением. Под W1 подразумевается длина общей нормали цилиндрических колес. Стоит учитывать, что подобный показатель зависит от числа зубьев всего колеса, а также числа зубьев, которые охватываются при измерении.
Не стоит забывать о том, что при проведении рассматриваемых расчетов требуются табличные данные. В подобных таблицах указывается нижеприведенная информация:
- Общее число зубьев колеса.
- Число зубьев, которые охватываются при проведении измерений.
Из этой документации можно узнать требующиеся данные для проведения различных вычислений.
Довольно большое распространение получили винтовые цилиндрические колеса. Они требуются в случае перекрещивания валов. Рассматриваемые механизмы сохраняют установленную зависимость, еще одним важным параметром считается межосевой угол.
Подобные варианты исполнения не рекомендуется применять для передачи вращения, так как характеризуются низким показателем КПД. Именно поэтому следует рассматривать другие механизмы с цилиндрическими зубчатыми колесами.
Эвольвентная зубчатая передача внутреннего зацепления также широко применяется. Основными элементами подобного варианта исполнения можно назвать следующее:
- Зуб.
- Впадина.
- Зубчатый венец.
- Поверхность вершин и впадин.
Применяется довольно большое количество различных таблиц при вычислении основных параметров. Именно поэтому при разработке проекта следует руководствоваться различной нормативной документацией.
