4 типа станков для резки пенопласта: сделай сам за 3 копейки

Терморезак. Станок для резки пенопласта. Мобильная «коза» для раскроя пенополистирола. У электрического приспособления, сделанного из нихромовой нити, ЛАТРа, трансформатора или компьютерного блока питания много имён. Ему везде найдётся применение. Сделать мокрый фасад на основе пенопласта. Изготовить резной декор для отделки стен или разные поделки из ППС. Ещё один плюс — терморезак режет пенопласт и ЭППС быстрее и качественнее, чем ножовка или нож. Сделать его нетрудно своими руками. Предлагаем вам 4 варианта станков для резки пенополистирола, от трикопеечных — собранных из разных «ненужностей», до самых продвинутых — на основе сварочного инвертора.

Самодельный станок для резки пенопласта из ЛАТРа, трансформатора и нихромовой нити

Большинство самодельщиков изготавливают терморезак из того, что есть под рукой. Если, что и покупают, то — нихромовую нить. Остальное находят поскребя по сусекам. Именно так поступил пользователь FORUMHOUSE с ником Электрон.

Электрон

Я утепляю дом пенопластом. Купил ППС толщиной 5 и 10 см. Сначала резал его ножом по линейке. Неудобно. Решил сделать станок-терморезак для пенополистирола. С ним дело пошло быстрее. Для его изготовления мне понадобились:

• стол-верстак (был в наличии);
• алюминиевый уголок;
• алюминиевый профиль;
• стальные уголки;
• деревянный брусок сечением 5х5 см;
• листы ДСП, оставшиеся от старого шкафа;
• трансформатор на 650 Вт и 36 Вольт и ЛАТР (были в хозяйстве);
• нихромовая проволока диаметром 0.5 мм длиной 5 м (купил на рынке).

Станок для резки ППС пользователь сделал так — пропустил нихромовую нить через отверстие в столе. Нить проходит через керамическую панельку от радиолампы. Для натяжения проволоки Электрон взял шпильку М10 с гайками. С одного края он сточил лыски и просверлил поперечное отверстие. В него продел пружину. Конец пружины он зажал в полиэтиленовый латунный клеммник. Во второй конец клеммы зажал струну и питающий провод. Это нужно, чтобы ток не шел через пружину, и она не потеряла пружинистые свойства. После подачи напряжения, натяжение нихромовой нити регулируется с помощью шпильки.

Пружина компенсирует изменение длины нихромовой нити при её нагревании и охлаждении.

Электрическая схема самодельного станка для резки пенопласта.

Электрон

Я режу на станке листы размером 1.2х1 м. Сделал около 150 резов пенопласта одной струной. Не перегорела. Скорость реза ППС толщиной 100 мм – 10 см в секунду. Обязательно делайте третью точку крепления нити. В моём случае это — отверстие в столе, где закреплена керамическая панелька от радиолампы. Оптимальный накал нити — не до красна, а так, чтобы её было едва видно в темноте. Т.е. — почти темная.

Виды станков

1. СФР аппарат для фасонного резания. Для управления – обычный порт компьютера. На таком фрезерном агрегате расположена поворотная головка и до 8 нагревательных элементов.
2. СРП-3420 На агрегате производится резка пенопласта в виде прямоугольных заготовок для дальнейшей обработки.
3. ФРП-05 – станок небольшого размера, имеющий одну струну из нихрома. Может обрабатывать деталь в 3-х плоскостях (3d-режим)
4. СРП-3220 – Макси. На станке изготавливают утеплители для труб и упаковочную продукцию.

Мобильная «коза» для резки пенопласта

Описанный выше станок эксплуатируется стационарно. Но, при монтаже мокрых фасадов на основе пенополистирола, рабочим приходится передвигаться по строительным лесам. Распускать листы по толщине. Вырезать из ППС фигурные элементы и т.д. Тяжелый станок неудобен, да и спускаться каждый раз вниз не хочется. Выход? Сделайте своими руками мобильный терморезак, т.н. «козу».

ОлегЛьвовичСпециалист по монтажу мокрых фасадов

На фасадах мы работает с мобильными «козами». С ними легко перемещаться по лесам на высоте. Можно резать пенопласт прямо по месту. Роспуск листа то толщине ведём по двум профилям. Профиля крепятся к ППС с помощью гвоздей. Как работать с приспособой наглядно видно на видео ниже.

Резак изготовлен на основе трансформатора на 250 Вт, который выдаёт 36 В. Длина рейки 1370 мм.

ОлегЛьвович

Резак отработал на фасадах четыре сезона. Три раза он падал с лесов. Ничего не сломалось. Струну не меняли. Второй резак эксплуатировали три сезона. Проволоку меняли раз 5. Сгорала. Причина – у него струна короче на 10 см, чем у первого резака.

Если есть трансформатор, то траты на покупку необходимых деталей для терморезака не превышают 1000 руб.

Электрическая схема мобильного станка для резки пенопласта.

А в этом видео пользователь FORUMHOUSE дымон подробно рассказывает, как изготовить аналогичный нихромовый резак своими руками.

Специализированные станки и цены на них

Изготовленные станки поставляются на массовые производства. Существуют модификации с шестью режущими элементами, что позволяет быстро разрезать большой объем пенопласта за один прогон. Лазерные станки выполняют работы в архитектурных целях, способны вырезать различные формы, материалы по толщине.

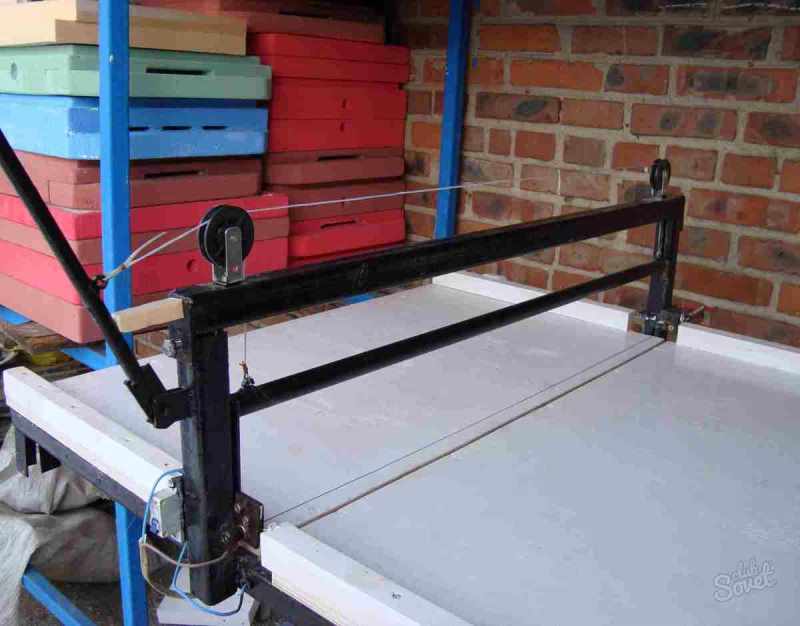

Специализированный станок для резки пенопластин

Станки имеют отличные характеристики, могут иметь функции одновременной обработки многих элементов, обладают высокой производительностью. Цена на устройства высока, необходимо точно знать, в каких целях используется резак.

Фрп 01

Простая конструкция позволяет модифицировать устройство под различные формы и размеры заготовок пенопласта. Приспособления для резки пенопласта различного типа позволяют проводить ряд действий. Реализована возможность обреза погонных деталей, фигурных элементов, плит утепления и вывесок.

Резка выполняется станком посредством подключения к ЧПУ. Программа резки поставляется в комплекте, имеет различные настройки. Цена такого устройства начинается от 110 тысяч рублей, важно проверь перед покупкой функционал, надежность конструкции.

Срп «Контур»

Существуют модификации станков для производства элементов различной формы. Станок для резки пенополистирола управляется в ручную, имеет простую конструкцию, богатый функционал. Потребляемая мощность не высока, составляющие детали разборные, что позволяет не беспокоится за транспортировку.

Стоимость оборудования начинается от 40 тысяч рублей. Основное отличие рыночных моделей от изготовленных вручную, это проведенные испытания на безопасность, надёжность деталей.

Станок для резки пенопласта на основе блока питания от компьютера

Не у всех домашних мастеров в закромах завалялся трансформатор, но у многих без дела пылится блок питания от старого компа. Хорошо, что вы его не выкинули. Он пригодится, чтобы сделать терморезак для пенопласта.

OnlyOnПользователь FORUMHOUSE

Я собрал резак для пенопласта за 3 копейки. Использовал блок питания от компьютера и всё, что валялось на стройке — доски, рейки, шурупы. Струну сделал, растянув спираль от электроплиты. Длина спирали 10 см. Из неё получилась прямая проволока длиной 60 см, диаметром 0.5 мм. Цена вопроса – 45 руб. Натяжитель струны — молоток. Приспособу собрал на саморезы. Струну запитал, подключив к ней желтый провод блока питания на 12 Вольт и общий черный провод.

wind1windСупер-Модератор FORUMHOUSE

Чтобы запустить компьютерный блок питания стандарта ATX, замкните перемычкой зелёный вывод PS-ON с GND (общий провод). На фото ниже, распайка выводов 20-контактного разъёма на материнской плате. На колодке блока питания эти выходы в зеркальном отражении.

Изготовление 3d деталей

Нагретые струны двигаются по осям X и Y при помощи приводов, управляемых компьютерной системой. Точные механизмы позволяют резать материал с высокой точностью, повышенной чистотой и любой конфигурации.

Фрезерный станок с ЧПУ 3d фрезер дает возможность получать модели для отливки сложных по конфигурации деталей, например, различных объемных элементов в виде букв, декоративных фигур. Кроме того, подобные фигуры и буквы можно получать после обрабатывания фрезой на больших оборотах.

Важно знать. С помощью поворотного стола режут различные проекции одной формы, что делает такие детали 3d завлекательными фигурами.

Как резать пенопласт при помощи сварочного инвертора

У многих загородных жителей есть сварочный аппарат. Сворочнику везде найдётся применение. Поставить забор. Собрать самодельный станок. Подварить сломавшийся инструмент. А если использовать его, как источник питания для терморезака по пенополистиролу? Как думаете, рабочая идея?

alexxxxxПользователь FORUMHOUSE

Взяв за основу инвертор, я собрал станок для резки пенопласта. На сварочном инверторе есть регулятор силы тока. С его помощью можно легко подобрать нужное значение для резака.

Идея вызвала повышенный интерес у пользователей портала.

МоргмаелПользователь FORUMHOUSE

Я резал пенопласт с помощью сварочника. Для наглядности, снял видео.

Не каждый сварочный инвертор годится для этой роли. Функции HOT START (горячий старт) и ANTISTICK (функция, автоматически снижающая сварочный ток при залипании электрода, что предотвращает его прокаливание) могут помешать инверторному сварочному аппарату работать, как обычный БП станка для резки пенопласта.

Моргмаел

Я пробовал прицепить к другому сварочнику сопротивление чуть больше, чем нихромовая нить. Он сразу скинул ток, т.к. сработал антистик.

ЧПУ станка СФР-Стандарт

Рассмотрим принцип работы станка СФР по программе Penop. В меню заложено программное управление станком через определенные команды кнопками. Чтобы они были с быстрым управлением, для этого сдублированы и вынесены на панель инструментов. Функционал программы позволяет создавать файлы с нужными профилями будущих фигур, их размерами и масштабом. Также программа автоматически подбирает мощность и скорость резания, температуру накаливания нитей и другие параметры станка при резке полимерного материала.

Она разрешает настроить и сохранить выбранные параметры, поэтому на агрегате производится резка без дополнительной настройки. При нанесении профиля детали, главное соблюсти замкнутость линий: чтобы начало очередного элемента было концом предыдущего. Это необходимо для того, чтобы аппарат резал заданный профиль заготовки без сбоев.

Опасность изготовления терморезака на основе ЛАТРа

Регулируемые лабораторные автотрансформаторы часто используют при изготовлении самодельных терморезаков. Так поступил пользователь FORUMHOUSE Sidyakin.

Sidyakin

Собрал резак для роспуска пенопласта. Основа станка – крышка от письменного стола. Еще потребовались две шпильки, гайки, шайбы, спираль от электроплитки, ЛАТР и рубильник.

ОлегЛьвович

Вижу на фото, что на резаке выставлено 40 Вольт. На моём резаке трансформатор выдаёт 36 Вольт. Советую вам аккуратнее работать с ЛАТРом. Если будет пробой, то на проволоку пойдёт напряжение 220 Вольт.

Антон48 Пользователь FORUMHOUSE

Я тоже хочу сделать станок для резки пенопласта. Нихромовую нить возьму от старой электроплитки. Ещё у меня есть ЛАТР-2М. Пойдёт такой для резака? Там шесть выходов. Не понял, а куда подключать сеть и нагрузку?

Андрей-ААПользователь FORUMHOUSE

С одним таким ЛАТРом работать нельзя — опасно, можно попасть под 220В, т. к. ЛАТР не развязывает выход от входа независимо от установленного на нем напряжения. Нужен или дополнительный трансформатор, или — подключать входы и выходы строго «ноль в ноль». Т. е. — без вилок и розеток, а на постоянно, точно зная, где ноль, а где фаза.

Электрон

Такую систему нельзя сфазировать для безопасности. Относительно земли на нихромовой нити всегда будет опасное напряжение. Это автотрансформатор. Нужен еще трансформатор по входу. Посмотрите, как сделал я. Электрическая схема в начале статьи.

Получение 2d фигур

При изготовлении двухмерных деталей на агрегате СФР-Стандарт востребованы файлы в формате PLT. Чтобы открыть необходимый файл, нужно в меню выбрать пункт «обработка фигуры 2d».

После того, как файл загрузится в отдельное окно программы, для более продуктивной настройки и управления можно воспользоваться кнопкой «правка». С ее помощью подгоняются недостающие детали, сглаживаются углы, изменяется масштаб фигуры. Загрузив созданные файлы и настроив определенные параметры к станку, дальнейшее управление производится с помощью трех кнопок:

• программный запуск;
• пауза;
• стоп.

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

1. Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
2. Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
3. Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки. Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез.

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени. Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества.

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться.

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Далее наконечник плотно закрепляется на кончике паяльника и можно приступать к резке.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.

Что такое пенопласт и для чего он используется

Самодельный резак для пенопласта: виды

Перед тем, как приступить к самостоятельному изготовлению резака для резки пенопласта, необходимо предварительно определиться с его видом. В настоящее время выделяют три основных виды:

• предназначенные для фигурной резки;
• оснащенные металлической рабочей пластиной;
• предназначенные для линейной резки.

Каждый из этих видов заточен под конкретные способы разрезания листов. Тем не менее, линейная резка — наиболее популярный метод, поскольку он универсальный и довольно практичный.

Этапы конструирования

Если рассматривать вариант резака для линейной резки, то всего основных этапов создания — три:

Для изготовления основной — режущей части, потребуется специальная проволока из нихрома, диаметр которой должен равняться 0,6 мм. Её длина должна быть не менее 14 см, поэтому её сопротивление будет равно двум Ом. Найти её не составит никакого труда, поскольку старые нагревательные приборы и электроплиты содержат её в больших количествах.

• Чтобы самодельный прибор работал без каких-либо проблем и нареканий, следует произвести расчет тока и напряжения, необходимую для нагрева режущей части. Определить мощность трансформатора можно исходя из стандартной формулы (I=U/R).
• Длина металла для резака должна составлять не менее одиннадцати сантиметров, при этом выбор металла не является принципиальным (использовать можно абсолютно любой вид). На торец нужно подсоединить текстолитовую пластину, которая будет служить в качестве изолятора. После этого нужно закрепить, взятые из стандартной электрической розетки, контактные группы по краям пластины. В эти контакты можно будет устанавливать разные по своей форме спирали.

Изготовленный своими руками резак необходимо подключить к электросети. После этого спираль прибора будет постепенно нагреваться, о чем будет свидетельствовать её красный цвет. Именно в этот момент следует производить процесс обработки пенопласта, поскольку нагретый резак позволит исключит деформацию пенопласта и не позволит ему шелушиться.



Важно! Чтобы свести к минимуму и полностью исключить риск травматизма, при работе с данным оборудованием необходимо придерживаться техники безопасности, поскольку мощности данного инструмента вполне достаточно для повреждения любой части тела.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.
