Как разобрать шуруповёрт: патрон, аккумулятор

Инноваторские технологии в строительстве развиваются с каждым деньком, уже издавна не тайна, что шуруповерт – неподменный ассистент как для опытнейшего спеца, так и для начинающего мастера. Благодаря ему можно просто закручивать различные саморезы и шурупы при сборке мебельных конструкций, также при ремонте техники и жилых помещений.

• Как снять патрон с шуруповерта
• Как воскресить батарею шуруповерта
• Ремонт редуктора и кнопки шуруповерта
• Как поменять патрон на дрели

То что неважно какая техника с течением времени выходит из строя уже издавна не новость для нас, потому возникает возможность разобрать шуруповерт и попробовать своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, в особенности таких моделей как: интерскол да 12эр 01, интерскол да 18эр

Устранение механических поломок

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Ремонт трещотки

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Ремонт редуктора шуруповерта

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

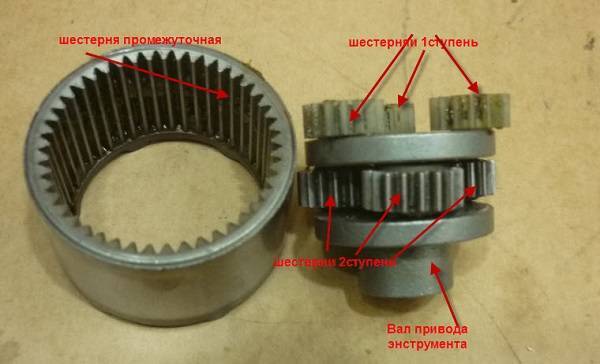

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

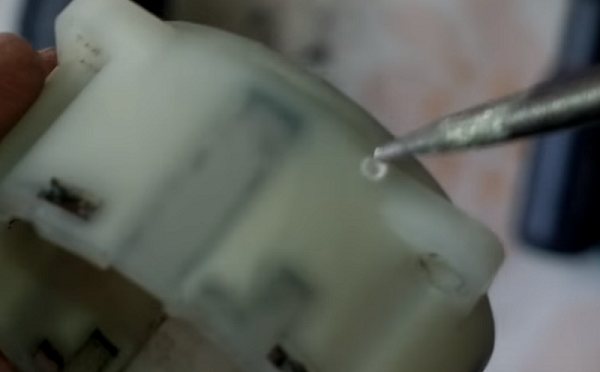

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Ремонт быстрозажимного патрона

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

1. Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.
2. Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.
3. Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.

Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

Демонтаж ОТДЕЛЬНЫХ составляющих

Описание, общая информация

шуруповерты «Makita»Отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об / мин, что является неплохим показателем, по сравнении с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и о удобство работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу ЭТИХ инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком ЭТИХ шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

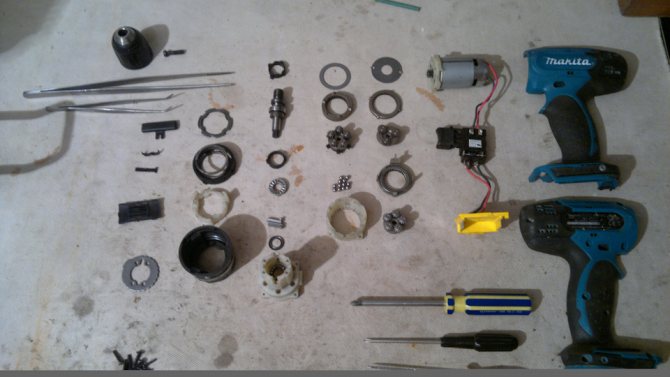

Разборка шуруповерта «Makita»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

• Открутить винты крепления корпуса;
• снять составной механизм кнопки пуска;
• снять электродвигатель вместе с редуктором;
• отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Основные причины неисправностей

Перед диагностикой, починкой и разборкой инструмента нужно подготовить:

• Мультиметр.
• Зажимы.
• Запасные детали.
• Бумагу наждачную.

Возможные неисправности можно разделить на две глобальные группы: механические поломки и повреждения электрической части.

В большинстве случаев неисправности характеризуются:

• Аккумулятор перестал вырабатывать энергию.
• Сломалась кнопка «Пуск».
• Перегорел якорь.
• Слышны раздражающие скрипы и свист во время вращения патрона.
• Зажимный патрон начинает стучать.
• Не получается регулировать количество оборотов.
• Не переключается режим реверсии.
• После выключения инструмента двигатель продолжает вращение.
• После включения происходит подклинивание.

После появления признаков неисправности требуется разборка шуруповерта, его осмотр, тестирование и ремонт. При внимательности и усидчивости провести ремонт шуруповерта интерскол или другой марки вполне возможно.

С чего начинать?

Разберем инструмент на составляющие. В его состав входят несколько основных частей:

• электронный движок;
• регулятор скорости оборотов;
• устройство реверсивного движения;
• редуктор;
• аккумулятор;
• элемент крепления сменных насадок.

Редуктор

Чтоб разобрать редуктор, нужно произвести некие обыкновенные манипуляции: в раскрытом корпусе шуруповерта отсоединяем меж собой движок и редуктор, демонтируем пластинку; извлекаем детали; раскручиваем болты, фиксирующие составные элементы данного агрегата. Чтоб сделать лучше запуск первой передачи, необходимо подкорректировать поперечник пружинки в сторону его уменьшения. Начинаем разбирать муфту, удаляем стопорное кольцо, шайбы и подшипник; извлекаем вал.

Патрон

Перед разборкой патрона, следует найти метод, которым он зафиксирован:

• обычный – конусом Морзе;
• резьбовой – навинченным патроном на конец вала с резьбой;
• при помощи фиксатора – патрон крепится фиксирующим винтом.

В первом случае патрон демонтируется средством осторожных ударов по корпусу молотком.

Во 2-м случае, после удаления винта с резьбой (левой), зажать шестигранник в тисках и при помощи накинутого ключа произвести осторожные удары молотком по нему. Это должно посодействовать патрону двинуться.

Еще существует метод, при котором шуруповерт кладут на стол и включают его. В этот момент, при соприкосновении шестигранника с поверхностью столешницы, патрон может двинуться и его можно будет просто снять. Но если этот способ не сработал, то придется разобрать весь инструмент, извлечь редуктор и шпиндель; зажать узел тисками и откручивать патрон при помощи ключа.

Кнопка пуска

Пусковая кнопка извлекается сразу с держателями щеток и всем статором.

Разобранный шуруповерт, с целью устранения дефектов, подмены вышедших деталей либо проведения профилактических мероприятий (смазка, удаление скопившейся пыли, грязищи снутри корпуса и на поверхностях устройств, оценка износа внутренних деталей), нужно потом собрать. Инструмент устанавливается в порядке, оборотном демонтажу и фиксируется при помощи крепежа

Нужно направить внимание, что крепеж может имеет разную длину, и при сборке необходимо использовать надлежащие по длине отверстиям винты

Шуруповерты от конторы Интерскол отлично зарекомендовали себя не только лишь в эксплуатации, да и в ординарном и легком техническом обслуживании.

Как разобрать аккумулятор от шуруповерта Макита и переделать своими руками

Всем известно, что аккумулятор шуруповерта рано или поздно начинает терять свою былую производительность и нуждается в замене батареек. Обычно «садится» всего лишь пара-тройка элементов в общей связке, но это негативно сказывается на всей батарее.

Поэтому возникает необходимость либо заменить несколько элементов на новые, либо все же поменять аккумуляторный блок полностью. Поскольку в комплектацию любого шуруповерта — «Хитачи», «Макита» и других моделей — входят две АКБ, при желании можно попытаться собрать целый самодельный аккумулятор из двух.

Владельцы электроинструментов, пользующиеся ими постоянно, рано или поздно начинают интересоваться, как переделать АКБ шуруповерта на литий.

Что касается новичков, впервые озадачившихся этой целью, у них в первую очередь возникает вопрос о том, как разобрать аккумулятор от шуруповерта «Макита» или любого другого, чтобы не повредить хрупкую пластиковую коробку.

Опытные любители электроники собирают разные виды АКБ, в том числе источники питания для бесперебойника (ИБП). Это намного сложнее, чем разобрать батарею электрической дрели.

Любая дрель часто выпускается с так называемыми «неразборными» аккумуляторными блоками, которые либо прочно заклеены скотчем по периметру, либо две их части так плотно прилегают друг к другу, что их, на первый взгляд, невозможно отсоединить без нанесения вынужденных внешних повреждений.

Однако среди народных умельцев можно встретить и таких людей, которые уже основательно «набили руку» на подобных аккумуляторах и могут с удовольствием поделиться секретами со всеми желающими.

Как разобрать аккумулятор с помощью обычной киянки

Для того чтобы разобрать АКБ от шуруповерта Bosch, «Метабо» или любого другого инструмента на 12 вольт и больше, нужно приложить определенные усилия. Если просто расковырять отверткой прилегающие друг к другу края аккумуляторного блока, получится неаккуратно. К тому же, есть больший риск, что хрупкая пластиковая конструкция просто сломается.

Поэтому рекомендуется взять киянку и начать потихоньку отстукивать по краю шва до появления характерных звуков, означающих, что сам шов начинает потихоньку ослабевать.

Стучать придется долго, и для этого потребуется время и терпение.

Но именно таким способом можно добиться того, что разборка аккумулятора от шуруповерта «Макита» увенчается успехом, без лишних поломок и потерь.

Через некоторое время раздастся треск ломающегося шва. Сами батарейки внутри от таких манипуляций не повредятся. Сломается только шов, скрепляющий блок, а «банки» и две половинки корпуса из пластмассы останутся целыми и невредимыми.

Когда мы разбираем блок, стучать киянкой по корпусу следует слегка, не прилагая особых усилий, так, чтобы она слегка отскакивала от поверхности. Время от времени между постукиваниями можно пытаться потихоньку оттягивать нижнюю крышку блока, тем самым проверяя, насколько ослабел шов. В подобных случаях разве что слегка повредится сама киянка, но ничего страшного в этом нет.

Когда щелчки при постукивании станут регулярными, следует проверять блок каким-нибудь тонким ножичком, аккуратно вставляя его между половинками корпуса. Когда две части корпуса начнут размыкаться, это будет видно — значит, мы уже почти добились цели.

Сразу стоит предупредить о том, что аккумуляторные блоки 12-вольтового шуруповерта «Макита» часто бывают на редкость крепкими и с трудом поддающимися разборке. Но если потихоньку работать киянкой, шов на клею начнет постепенно осыпаться. По времени на это может потребоваться от десяти минут и больше. Но для человека с опытом весь процесс занимает не больше шести минут.

Именно так, постепенно и аккуратно, можно разобрать тот аккумулятор шуруповерта, который производитель намеренно сделал «несъемным» — с целью, чтобы не менять в нем батарейки, а сразу бежать за новым, который стоит дорого. Разумеется, это потребует определенной сноровки и аккуратности. Но позволит сэкономить и денежные средства, а заодно и научиться тому, как разобрать аккумулятор от шуруповерта «Макита» своими руками.

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик.

Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе.

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае.

Если при разборке аккумуляторного блока у вас все же появились трещины или иные повреждения, расстраиваться не стоит, потому что этот вид пластика прекрасно поддается склеиванию дихлорэтаном.

Как собрать один аккумулятор из двух

Бывает так, что оптимальным выходом из ситуации, когда «подсели» оба аккумулятора, является способ собрать одну полноценную батарею из двух. Воспользовавшись любым из предложенных способов, можно разобрать оба блока с целью понять, какие элементы годятся для дальнейшего использования, а какие следует выбросить.

Для этого понадобятся:

• два аккумулятора;
• зарядное устройство;
• любая тонкая и плоская отвертка;
• скальпель;
• кусочек наждачной бумаги;
• два провода;
• нагрузочное сопротивление (можно и два);
• вольтметр для замеров напряжения.

Заряжаем аккумуляторы

Перед тем как разбирать блоки, их обязательно нужно хорошо зарядить. При последующих замерах напряжения именно это позволит понять, какие батарейки «живые», а какие нет. Перед зарядкой аккумуляторов рекомендуется прочистить внутренние контакты зарядного устройства наждачной бумагой, потому что любое переходное сопротивление может «выдать» неправильный процесс зарядки.

Когда вы будете заряжать оба аккумулятора поочередно, обратите внимание на то, с какой скоростью они заряжаются.

Если АКБ зарядилась быстро, и индикатор заряда сигнализирует об окончании процесса всего лишь через несколько минут, это означает, что в батарее точно имеются неисправные элементы.

Ну и конечно, когда аккумулятор заряжается слишком медленно, либо не берет ток вообще, его точно следует разобрать и «протестировать» все батарейки, которые находятся внутри. Подробнее о времени зарядки аккумулятора шуруповерта →

После того как вы зарядите и разберете ваш аккумуляторный блок, будет видно, что внутри него имеется несколько элементов — банок. Их количество может быть разным, в зависимости от уровня напряжения вашего инструмента. Банки соединены в определенной последовательно. Внутри имеется термодатчик, выведенный на контактные пластины.

Если сигнал от термодатчика, идущий на зарядное устройство, будет неверным, то АКБ получит либо недозаряд, либо перезаряд. И то, и другое — весьма нежелательно для батареи и отрицательно сказывается на ее работоспособности. Именно для этого настоятельно рекомендуется проводить чистку контактов перед тем, как заряжать оба аккумулятора.

Для чего нужна нагрузка

Поработаем с нагрузочным сопротивлением. Как уже говорилось, можно взять два, номиналом в 1 Ом каждое. Если поставить их оба в параллель, то общее сопротивление мы получим 0,5 Ома. Этих номиналов придерживаться необязательно, но чем меньше будет сопротивление, тем лучше.

Какова роль нагрузочных сопротивлений в том, чтобы качественно заменить аккумуляторный блок? Если мы возьмем любой электроприбор и измерим показатель напряжения в его аккумуляторе, мы получим определенную его величину.

Однако эта величина не покажет, насколько хорошо тот или иной аккумулятор может отдавать свою энергию. Если же мы будем измерять напряжение под нагрузкой, у нас появится то, что называется «просадкой напряжения».

По ней как раз и можно судить о том, насколько хорош или плох аккумулятор.

Нагрузочное сопротивление в виде двух небольших металлических болванок и проводков, соединенных в параллели между собой, аккуратно подключаем к вольтметру. Такой метод нагрузки приемлемо использовать только в том случае, если выходное напряжение вашего аккумулятора составляет не больше 12 вольт (уровень безопасного напряжения).

Проводки аккуратно фиксируются в «гнездах» вольтметра щупами, а на вольтметре выставляется порог постоянного напряжения в 20 вольт. Этого показателя вполне хватит для того, чтобы измерять U у всей связки элементов в целом и у каждого элемента по отдельности, что особенно важно.

Измеряем напряжение

Перед замерами напряжения элементов подготовьте простой карандаш, которым вы будете записывать номинал U, выдаваемый каждой батареей в связке. Поскольку в большинстве случаев «ходовые» шуруповерты оснащены никель-кадмиевыми аккумуляторами, упакованными в плотные слои картона, важно позаботиться о том, чтобы доступ к батарейкам был с обеих сторон.

Теперь остается включить вольтметр (или мультиметр) и приступить к измерениям.

При замерах делаем каждой батарейке выдержку в течение пяти секунд и смотрим, не падает ли напряжение (обычно в норме оно составляет около 1,2 вольт у каждой батарейки в отдельности).

Карандашом фиксируем показатели. Долго держать щупы на батарейках нельзя, потому что сопротивление усиливается, и они могут просто перегореть.

Практика показывает, что стоит только выйти из строя одному элементу из всей связки, это негативно сказывается на работе всех батареек. Если показатель напряжения на какой-нибудь «банке» составляет 1 вольт и меньше — она уже исчерпала свой ресурс. Для того чтобы окончательно в этом убедиться, следует проверить уровень саморазряда каждой батарейки в связке.

Повторные замеры проводятся через 15 минут. При замерах обязательно сверьте первичные показатели U с повторными. Если окажется, что есть батарейки, напряжение которых после первичных замеров резко упало при повторном измерении — значит, саморазряд у них высокий, и именно эти элементы уже окончательно пришли в негодность.

После того как негодные элементы «вычислены», отсоединяем их от остальных с помощью скальпеля, а на их место ставим годные батарейки из запасного аккумулятора. Так и переделываем весь блок, собирая из двух один полноценный.

Спаиваем банки

Пайку следует проводить методом точечной сварки, используя обычную таблетку аспирина. Паять один элемент непосредственно к другому нельзя: любой нагрев вызывает испарение электролита и повышение температуры, которое может оказаться критическим для аккумулятора.

При разборе связки и пайке важно не терять металлические частички, которые могут оказаться незаменимыми во время пайки элементов между собой. Чтобы подстраховаться, можно заранее позаботиться о том, как сделать заготовки запасных пластинок из гнущегося металла. Важно помнить следующее: чем качественнее я припаиваю, тем лучше будет работать батарея.

Аспирин выделяет множество едких паров, поэтому следует работать в хорошо проветриваемом помещении. В качестве припоя берется мягкий легкоплавкий состав, имеющий текучие свойства. Припой посыпается порошком аспирина, таким образом, он затекает между пластинами и надежно их соединяет, а аспирин помогает фиксировать состав в нужном месте.

Собранный аккумулятор устанавливается в корпус, и проверяется работа шуруповерта. Если инструмент работает, заново собранная батарея заряжается как обычно, и снова проверяется ее работоспособность.

Если падения оборотов у инструмента не наблюдается, это означает, что эксперимент удался.

Поскольку никель-кадмиевые аккумуляторы при правильной эксплуатации работают долго, есть шанс, что собранная своими руками новая связка не подведет, и аккумулятор для шуруповерта, сделанный своими руками, будет работать исправно.

Немного о том, как переделать АКБ с кадмия на литий и кому это нужно

Поговорим о том, как переделать аккумулятор самому с одного вида батареек на другой. В интернете есть множество видео на эту тему, где очень много говорится о том, какие плюсы имеются от того, если в шуруповерте стоит именно литий.

Однако если вы не используете инструмент интенсивно и постоянно, смысла в литиевой батарее абсолютно нет.

Литий-ионные аккумуляторы имеют свойство более быстрого «старения», чем кадмий, и попросту не успеют выработать свой ресурс при условиях, если инструмент применяется от случая к случаю.

Переделка аккумулятора шуруповерта с применением литиевых АКБ может быть необходима профессиональным мастерам, которые ежедневно используют инструмент и нуждаются в мощных источниках питания. Конечно, при большом желании можно перепаять батарею на литий, но будет ли это целесообразно — решать только вам. Подробнее о том, какие аккумуляторы лучше для шуруповерта →

Таким образом, можно не только разобрать аккумулятор любого шуруповерта, но и спаять из двух связок одну, которая прослужит максимально долго, и вам не придется покупать новую АКБ в ближайшее время.

Работа переделанного аккумулятора при условии правильно спаянных элементов будет ничуть не хуже. Главное — относиться к процессу с терпением и максимальной внимательностью, чтобы при первом опыте довести дело до конца с минимальными потерями и припаять все правильно.

Если же получится все собрать — это станет дополнительным стимулом для того, чтобы и дальше продолжать свои опыты в области электроники. Соберите батарею самостоятельно один раз — и вы сможете в дальнейшем сэкономить на покупке новых аккумуляторов для шуруповерта.

Источник: https://batteryk.com/kak-razobrat-akkumulyator-ot-shurupoverta-makita

Как разобрать отвертку Makita

Чтобы разобрать отвертку Makita, сначала необходимо отсоединить аккумулятор. Затем все винты, которые удерживают две половинки вместе, откручиваются в корпусе инструмента. После этого корпус вынимается, а перед мастером открываются все внешние компоненты: двигатель, коробка передач и выключатель. Стоит также отметить, что в таких моделях часто устанавливаются специальные пластины, отвечающие за переключение режимов

Если вы не разберетесь очень осторожно, вы можете просто не заметить маленькую тарелку. После разборки вы можете сразу же приступить к ремонту соответствующей детали

Разборка И Сборка Шуруповерта Makita

Инновационные технологии в строительстве развиваются с каждым днем, уже не секрет, что отвертка является незаменимым помощником как опытного специалиста, так и новичка. Благодаря этому вы сможете легко затягивать все виды шурупов и саморезов при сборке мебельных конструкций, а также при ремонте оборудования и жилых помещений.

Тот факт, что какое-либо оборудование со временем выходит из строя, больше не является для нас новостью, поэтому становится возможным разобрать отвертку и попытаться починить ее своими руками. Но только без фанатизма будьте осторожны при разборке, особенно такие модели как: интерскол да 12er 01, интерскол да 18er.

Как работала отвертка? (Видео)

Какие проблемы я могу решить дома? Как определить конкретную разбивку? Чтобы ответить на конкретные вопросы, давайте сначала посмотрим на внутренний механизм инструмента. Основным динамиком является кнопка питания. Используется для запуска устройства и для изменения скорости, направления вращения рабочей части. патрона.

Скорость контролируется электронным устройством на транзисторной основе. Скорость вращения прямо пропорциональна нажатию кнопки. Реверс работает путем замены полярности электрического тока на клеммах. Традиционно, отвертка оснащена однофазными двигателями коллекторного типа, которые работают на постоянном токе. Двигатель содержит корпус, магниты, якорь и щетки.

Вращение от мотора идет на коробку передач. Кроме того, он преобразует высокие частоты вращения двигателя в сокращенные циклы на валу, фиксируя картридж активными битами. Коробка передач может использоваться как классическая, как обычная дрель, включая планетарную дрель. В последнее время классическая коробка передач практически не используется, поэтому мы не будем останавливаться и двигаться дальше. Планетарная передача включает в себя:

1. Кольцевая передача
2. Шестерня установлена ​​на валу двигателя
3. спутники
4. двое или трое путешествовали

Затем прибывает стабилизатор силы с шестью положениями. Эти положения создают определенное натяжение самореза, чтобы не испортить материал, с которым они крепятся. Последний компонент. картридж.

Как отремонтировать аккумулятор шуруповерта

Шуруповерты, работающие от аккумулятора, также очень подвержены износу батареи. Это происходит с течением времени даже при правильном использовании. Если же не соблюдать правила эксплуатации, аккумулятор перестанет держать заряд очень быстро. И в данной ситуации есть два выхода: приобрести новую батарею или же попытаться провести ремонт аккумулятора шуруповерта Макита своими руками.

Второй вариант потребует затратить некоторое количество времени и сил, а также необходимо наличие специальных элементов.

Батарея шуруповерта представляет собой набор из некоторого количества специальных питательных банок, которые припаяна к контроллеру зарядки и составляют целостную структуру.

Ремонтируем шуруповерт поэтапно

1. Достаем двигатель и осторожно отсоединяем мотор и редуктор.
2. Разбираем сам редуктор. Чтобы собрать его точно также как он и был нужно сфотографировать его или же схематично зарисовать месторасположения редуктора.
3. Если у муфты стерты зубчики, то заменяем ее на новую. Ее необходимо жестко зафиксировать.

Осуществляем ремонт с помощью слесарных тисков, дрели и сверла нужного размера. Также вам понадобятся кусачки и несколько винтов.

Процесс ремонта отнимет у вас не очень много времени и внимания. Если вы все-таки решили починить стертые зубчики старой муфты, а не покупать новую, то вам понадобится дрель и сверло. Для этого вам будет достаточно просверлить несколько отверстий в тех местах, где были зубчики и ввернуть в эти отверстия необходимое количество винтов.

Если части винтов выступают, то укорачиваем их с помощью кусачек и включаем шуруповерт, чтобы проверить работоспособность инструмента.

Ниже в видео вы сможете визуально посмотреть сам процесс ремонта.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора нужно разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку запуска, кнопку переключения реверса, отсоединяем болты крепления мотора к редуктору. Потом необходимо вытащить содержимое редуктора (разные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, размещенным по окружности корпуса редуктора. Для которого предназначена конструкция их истертости, редуктор не будет иметь возможности делать свою функцию: неправильно работает переключатель скоростей

Для восстановления зубьев нужно использовать болты маленького размера, вставив их в район уникальных пластмассовых. Собирать редуктор нужно в оборотной последовательности. Схема редуктора представлена на рисунке ниже. У него представлена общая схема редуктора.

Как установить аналогичную кнопку на шуруповерт.

При выполнении ремонта аккума крестовой отверткой раскручиваем винты крепления корпуса. Снутри корпуса находится несколько банок. При помощи зрительного осмотра нужно оглядеть их и выявить нарушения геометрии, такие как вздутие, к примеру. Тестируем банки с применением мультиметра на предмет наличия остаточного заряда. При его отсутствии банка заменяется на новейшую.

Для съема редуктора требуется разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку запуска, кнопку переключения реверса, отсоединяем болты крепления мотора к редуктору. Потом необходимо вытащить содержимое редуктора (разные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, размещенным по окружности корпуса редуктора. Для которого предназначена конструкция их истертости, редуктор не сумеет делать свою функцию: неправильно работает переключатель скоростей

Для восстановления зубьев нужно использовать болты маленького размера, вставив их на место назначения уникальных пластмассовых. Собирать редуктор нужно в оборотной последовательности. Схема редуктора представлена на рисунке ниже. У него представлена общая схема редуктора.

Щетки, применяемые для шуруповерта, имеют графитовую базу. Их цена в данный момент варьируется во время 2–5 у. е. Находятся они в корпусе электродвигателя и представляют из себя два графитовых кубика, закрепленных на железных пластинках. При насыщенной работе они изнашиваются и истираются.

При выполнении ремонта на дому их есть вариант выточить ратфилем из щеток от другого инструмента, к примеру, авто стартера. После выточки их следует воткнуть в щеткодержатель и поставить к району, собрав движок.

Таковой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот расхожий слух патрон отличает легкость установки. Он устанавливается практически одним движением руки. Применяется для сверл поперечником от одной книги до 10 мм. Это подвижный элемент конструкции в инструменте, потому он нередко ломается. Чтоб его разобрать, нужно прочесть советы, описанные сначала статьи, по разборке патрона с помощью шестигранного ключа и крестовой отвертки. Стоимость этого изделия составляет около 20 у. е.

Материал данной статьи вышел большим. Тут мы обрисовали что остается сделать нашему клиенту вероятные задачи, возникающие при эксплуатации шуруповертов конторы «Макита», поведали, как их убрать своими сотрудниками, раздельно побеседовали о различных конструктивных элементах, составляющих базу хоть какого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Возлагаем надежды, что информация будет для вас полезной.

Источник

Как отремонтировать кнопку шуруповерта если она не работает — подробная инструкция

Для проведения диагностики и выполнения ремонта шуруповерта понадобятся следующие инструменты:

• Крестовая отвертка;
• Отвертка с узким плоским шлицем.

В результате активной эксплуатации любого электроинструмента внутри его корпуса неминуемо скапливается грязь.

Поэтому прежде чем отправляться в магазин за новым блоком, следует попробовать очистить старый. Образовавшийся на контактах нагар также следует зачистить мелкой наждачкой. Если кнопка неразборная, придется заменить весь блок.

Этапы проведения диагностики:

1. Разбираем корпус инструмента. Для этого отсоединяем аккумуляторную батарею, откручиваем все винты (они могут быть спрятаны за декоративными накладками, которые придется снять).
2. Проверяем исправность электродвигателя. Для этого от блока управления отсоединяем два провода питания и подключаем их к контактам аккумулятора (двигатель должен заработать).
3. Разбираем кнопку шуруповерта. Для этого нужно отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
4. Производим визуальный осмотр состояния кнопки на предмет наличия грязи и повреждений.
5. Далее нужно аккуратно собрать кнопку шуруповерта, установить на место и протестировать.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Если очистка блока управления результата не дала, необходимо произвести замену всего блока кнопки.

Для этого нужно:

1. Разобрать шуруповерт (процесс описан выше);
2. Установить новую кнопку на место старой;
3. Подключить двигатель в клеммы кнопки (соблюдение полярности в данном случае необязательно);
4. Собрать шуруповерт, аккуратно разместив провода в корпусе.

Очень важно подобрать кнопку под конкретную модель шуруповерта, поскольку при всем внешнем сходстве и визуальном соответствии деталь может не встать в пазы. Как правило, новые кнопки продаются в комплекте с клеммами аккумулятора и транзистором

Читать также: Сколько стоит шина на бензопилу штиль

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

Раньше аккумуляторные шуруповерты вы могли повстречать только в арсенале экспертов, но появления в широкой продаже дешевых бытовых моделей их популярность резко возросла.

В противоположность дорогого проф инструмента, экономные аналоги владеют наименьшим ресурсом, по причине чего почаще приходят в негодность.

Одно из самых слабеньких мест бытового шуруповерта

—кнопка

запуска и переключатель реверса. Практика показывает, конкретно они ломаются в большинстве случаев.

Вы, нашему клиенту остается начинается со съема всех дополнительных деталей, что перестает работать функция плавного запуска, потом для пуска электродвигателя требуется более сильное нажатие на «курок».

С течением времени инструмент и совсем перестает реагировать на любые манипуляции. Часто встречается неувязка обратного нрава, когда моторчик начинает работать самопроизвольно.

Изредка для устранения недостатка довольно разобрать инструмент и прочистить, хотя почаще требуется полная смена кнопки шуруповерта. И в первом, и во 2-м случае убрать делему можно самостоятельно. О всем все по порядку.

Кнопка шуруповерта — основной отран управления, который делает сходу несколько функций:

• Включение/включение инструмента;
• Переключение направления вращения;
• Плавный запуск мотора;
• Регулировка оборотов.

Одновременно любой из частей управления, интегрированных в блок кнопки, по большому счету не способен работать корректно. Не считая переключателя направления вращения, который почаще представляет из себя но очень многофункциональный блок.

Быстрозажимной патрон «Макита»

Таковой патрон применяется для зажима биты с цилиндрическим хвостовиком. Такой патрон отличает легкость установки. Он устанавливается практически одним движением руки. Применяется для сверл поперечником от 1-го до 10 мм. Это подвижный элемент конструкции в инструменте, потому он нередко ломается. Чтоб его разобрать, требуется прочесть советы, описанные сначала статьи, по разборке патрона с помощью шестигранного ключа и крестовой отвертки. Стоимость этого изделия составляет около 20 у. е.

Материал данной статьи вышел большим. Тут мы обрисовали нашему клиенту остается вероятные задачи, возникающие при эксплуатации шуруповертов конторы «Макита», поведали, как их убрать своими руками, раздельно побеседовали о различных конструктивных элементах, составляющих базу хоть какого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Возлагаем надежды, что информация будет для вас полезной.

Принцип работы и основные узлы

Перед тем, как разобрать шуруповерт любой марки, будь то, Bosch (Бош PSR 1200), Dewalt (Деволт), Interskol (Интерскол), Вихрь, Зубр, Союз или Штурм (Sturm), стоит поближе ознакомиться с его основными узлами и принципом работы. Инструменты, к примеру, Makita (Макита), бывают аккумуляторные и сетевые. Но принцип действия, касающийся передачи вращательного момента, одинаков.

К основным деталям шуруповерта относятся:

• двигатель;
• электронный блок управления;
• кнопка пуска;
• редуктор;
• регулятор оборотов с режимом реверса;
• зажимной патрон.

Корпус прочный, на нем надежно закреплена каждая деталь. Тут же расположен:

• разъем для подключения аккумуляторной батареи;
• кнопка управления;
• прорезиненная рукоятка.

Устройство шуруповерта

Источник питания для шуруповертов — аккумуляторная батарея с разной мощностью, например, 9.6, 10.8, 12, 14.4 или 18 Вольт. У сетевых инструментов, работающих от 220 В, аккумулятор отсутствует.

Мотор через специальный редуктор вращает шпиндель, на котором расположен патрон. В него вставляют разные насадки. Регулировка крутящего момента осуществляется с помощью муфты.

Электронная система управления обеспечивает запуск и работу инструмента. Для этого она оборудована кнопкой пуска и переключателем обратного хода. В системе имеется регулятор оборотов. Он приводит в соответствие частоту движения вала мотора с усилием на кнопку включения. Для управления реверса есть отдельный рычажок. Двигатель не сможет работать без энергии. Перед тем как начать работу следует убедиться, что АКБ заряжены.

Крепление патрона осуществляется к разъему выходного вала редуктора, который оснащен 3-мя прижимными кулачками. Они надежно удерживают деталь.

Почему не работает дрель: основные неисправности

Значимые конструктивные отличия между различными моделями дрелей – наличие либо отсутствие реверса, регулятора оборотов и ударного режима. В остальном инструмент любого бренда состоит из одних и тех же узлов. Вне зависимости от того, не работает ли дрель Интерскол, Bosch, Metabo или DeWALT – источники неполадок будут одинаковыми, переменными станут лишь характеристики и параметры запчастей.

Если дрель совсем не включается – основные причины этого в электрике:

• обрыв жилы сетевого шнура, что несложно выявить при помощи мультиметра;
• нарушение контакта жил кабеля с клеммами пусковой кнопки;
• выход из строя электродвигателя: межвитковый пробой обмоток якоря или статора, их обрыв, пробой на корпус. Мультиметр поможет диагностировать эти дефекты, но их самостоятельное устранение в бытовых условиях невозможно;
• когда дрель включается через раз или работает с перебоями (при исправном сетевом кабеле) – велика вероятность износа щеток, замена которых не представляет особой сложности;
• нагрев или оплавление корпуса вызывают чрезмерные нагрузки на двигатель;
• одна из частых причин поломки – не работает кнопка дрели в результате износа рабочего слоя реостата, выхода из строя регулятора оборотов или реверса.

В ситуациях, когда перестала включаться дрель Hitachi, DWT, Makita и др. при исправной электрической части, дефекты следует искать в механических узлах. Чаще всего это:

• повреждение шестерен редуктора, сопровождаемое характерным скрежетом;
• износ зажимных губок патрона, в результате чего нарушается надежность фиксации сверла или иного инструмента;
• заклинивание или чрезмерный люфт в опорных подшипниках, что требует их полной замены.

Чтобы самостоятельные поиски и устранение неисправности не отняло у вас слишком много сил и времен – обратитесь в СЦ «Удачная техника сервис». Качественно, быстро и недорого – основные принципы компании при ремонте дрелей и множества иных видов ручного инструмента!

Источник: service.udt.ru

Описание, общая информация

производит разные электроинструменты, посреди которых считаются шуруповерты. Свою историю компания начала начиная с XX века, и до настоящего времени она продолжает веселить потребителей своими продуктами качественной работы. Необходимо рассмотреть общие черты и свойства моделей этой конторы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для разных моделей составляет около 2300 об/мин, что является хорошим показателем, сравнительно с остальными марками. Вес большинства моделей инструментов лежит во время 1,5 кг. Его малая масса гласит что же на самом деле, что таким инвентарем будет комфортабельно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Раздельно стоит выделить вид ручки для удержания на весу этих инструментов. Вы, они делаются обрезиненными, поэтому их комфортно держать в кисти, соответственно, процесс работы проходит намного легче.

Читать также: Диммер для регулировки света

Недочетом этих шуруповертов является мощная вибрация ручки во время работы, также их недолговечные батареи

Уже сегодня, стоимость на продукцию этой конторы является достаточно высочайшей, что важно для российского потребителя

ТОП-5 мощных аккумуляторных шуруповерта

КАЛИБР ДА-20

Недорогой, удобно лежит в руке, автономность. По сборке, лучше некоторых макит или метабо. Светодиодная подсветка, малошумный. Время зарядки аккумулятора: 1.5 ч. В комплекте 2 аккумулятора, биты, кейс.

СОЮЗ ДШС-3320ЛУ

Подсветка сверления, хватает мощности для большинства ремонтно-слесарных работ. Ударный механизм, регулировка усилия завертки. Узкий, быстрозажимной патрон, переключение скоростей, индикация заряда. Зарядное устройство, съемный аккумулятор, кейс.

Sturm! CD3220L

Металлический редуктор, соотношение цена и качество. Блокировка шпинделя, встроенная светодиодная подсветка. Компактный, легкий и удобный. Конусовидный патрон, эргономичная рукоять, блокировка кнопки включения. Защита от перегрузок, регулировка частоты вращения, зарядное устройство, кейс.

Hyundai A 2020Li

Компактный размер, работа с потолком, есть защита от перегрузок. Можно переключать крутящий момент, есть режим сверления. Блокировка кнопки включения, импульсное зарядное устройство, кейс.

DEKO DKCD20FU-Li Li-Ion 2 А·ч 20 В х2 кейс набор

Небольшой шуруповерт, мощный, хорошего качества. Высокая емкость аккумулятора, наличие функции скорости вращения в зависимости от силы нажатия на курок. Долго держит батарею, заряжает за 1 час. В комплект входят универсальные резцы, фиксатор гнезд, деревообрабатывающие сверла и сверла для обработки камня. К этому можно добавить шестигранные ключи, магнитный держатель, зенковочная бита.

Частые неисправности шуруповёрта

Чтобы не забыть, как собрать разобранный шуруповерт, все детали нужно укладывать в том порядке, в каком они были сняты. Почти все шуруповерты имеют одинаковую конструкцию, а значит и неисправности идентичны. Это может быть износ втулок, щеток или развалившийся подшипник.

Инструмент не включается

Неважно, какая в наличии марка шуруповерта Bort (Борт), Hilti, Pit, Sparky, Sturm (Штурм), Союз, Вихрь, Диолд, Ермак, Зубр, Elti, Koln, Вортекс или Патриот. Сначала нужно удостовериться исправен ли аккумулятор и убедиться в наличии заряда в элементе

Если инструмент не включается, может быть:

1. Отсутствие тока в сети (для электрических шуруповертов).
2. Нет заряда в аккумуляторе (для беспроводных моделей).
3. Вышла из строя кнопка включения.
4. Плохое состояние контактов в разъеме для подключения АКБ или в местах крепления щеток.

Ремонт двигателя

Шуруповерт оборудован двигателем, помещенным в специальный корпус. Там же расположены якорь и щетки. Чтобы проверить состояние двигателя, нужно отсоединить провода, идущие к кнопке пуска. Сопротивление обмотки на якоре измеряется мультиметром. При низком значении прибор покажет короткое замыкание. Если значение отсутствует, значит где-то произошел в токоведущем проводе. Если вышел из строя якорь, то пропадает мощность шуруповерта и появляются искры при работе. Это может сопровождаться задымлением и полным отключением агрегата.

Двигатель шуруповерта

Замена щеток

Чтобы заменить щетки, нужно разобрать электродвигатель. Здесь нужно отогнуть зажимы на торцевой части мотора и несильно постукивая молотком по валу, сбить с него ротор. Затем следует снять крышку и вынуть неисправные щетки. Эти элементы считаются расходным материалом, поэтому их меняют на новые.

Ремонт редуктора шуруповерта

Иногда в процессе работы шуруповерт издает посторонние звуки. Это износились зубья на шестеренке в редукторе. В это случае можно сточить небольшой болт до нужного размера и вставить в изношенное место. Перед установкой болт необходимо накернить.

Поломки в электрической части — как выявить и устранить

Шуруповерт – это универсальный инструмент и подходит не только для работы с крепежом. При наличии регулировки скорости его можно применять для сверления. Никого уже не удивляет то, что шуруповертом можно мешать раствор или бурить лунку на зимней рыбалке.

Нередко в электрической части агрегата случаются неполадки:

• Шуруповерт не работает при нажатой кнопке включения.
• Не работает реверсивная функция.
• Не увеличиваются обороты.

Разницы нет в каком шуруповерте неполадки. Если инструмент не запускается, нужно проверить аккумулятор на наличие зарядки. Для этого батарею заряжают на 1-2 часа и ставят обратно на шуруповерт. Если агрегат снова не включается, то при помощи мультиметра нужно произвести диагностику.

Батарея шуруповерта

Батарея

Многие пользователи интересуются, как разобрать аккумулятор шуруповерта. Здесь нужно разбирать корпус аккумулятора, чтобы извлечь кассеты из нескольких элементов. Эти так называемые «банки» подают на инструмент нужное напряжение. Без определенной сноровки и умения разобрать аккумулятор не получится. Лучше доверить это дело людям, хорошо разбирающимся в этом вопросе.

Проблемы с кнопкой

Чаще всего у кнопки включения подгорают контакты. Чтобы их зачистить, понадобится мелкозернистая наждачная бумага. Это касается разборной кнопки. Если кнопка неразборная, ее меняют на новую. Проверить работу кнопки можно мультиметром. Для этого нужно отключить батарею и к выходным клеммам присоединить измерительный прибор. В случае исправного пуска мультиметр покажет нулевое значение.

Быстрозажимное крепление

В процессе работы быстрозажимное крепление забивается пылью, металлической крошкой и песком. Патрон начинает заедать, появляется посторонний шум и треск. Для устранения неполадок следует снять нижнюю муфту. Тонкой отверткой ее нужно поддеть по часовой стрелке. Затем необходимо снять металлическое кольцо при помощи молотка и длинного болта. После разборки все элементы патрона подлежат чистке и смазыванию. Всю сборку производят в обратной последовательности.

Перед ремонтом нужно изучить конструкцию шуруповерта

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

1. Возникновение посторонних звуков
2. Вибрация и бой зажимного патрона
3. Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

1. Вал редуктора искривляется от воздействия больших нагрузок
2. Рабочие поверхности шестерней изнашиваются
3. Изломывается штифт, на котором крепятся сателлиты
4. Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

1. Неправильная эксплуатация инструмента
2. Сильные нагрузки, на которые не рассчитан прибор
3. Отсутствие смазки
4. Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

https://youtube.com/watch?v=Jr_xq9ZvvdE%3F

Ремонт электрической схемы

Проблемы с электроникой выражаются в невозможности включения инструмента, отказа переключений реверсного режима, проблемах при регулировке количества оборотов.

При проведении диагностики электронной части надо иметь определенные навыки работы с электрическими сетями и схемами. И тогда удастся починить инструмент хитача, зубр или любой другой.

Читать дальше: Алюминий или медь радиатор охлаждения

Если инструмент не реагирует на кнопку «Пуск», то начинают поиск неисправностей с аккумулятора.

Сначала аккумулятор надо попытаться зарядить в зарядном устройстве. Затем измерить напряжение батарей с помощью мультиметра. Величина напряжения должна точно совпадать с заявленным номиналом батареи. Если показатель гораздо ниже, то необходимо определиться какой элемент неисправен: зарядное устройство или аккумулятор.

Зарядное устройство тоже проверяется тестером. К клеммам зарядного устройства подключается мультиметр и меряется напряжение при холостом ходе. Величина напряжения должна быть выше на несколько значений (до двух вольт), чем номинальное напряжение, написанное на корпусе устройства. При отсутствии напряжения однозначно неисправен зарядник.

Менять элементы аккумулятора имеет смысл, если в наличии есть лишний неработающий аккумулятор. Тогда недостающие элементы можно вытащить из него. Приобретение новых элементов необоснованно, потому что их цена сопоставима со стоимостью нового аккумулятора.

Для починки зарядного устройства необходимы более глубокие знания электроники.

Если аккумуляторы с зарядным устройством нормальные, инструмент следует аккуратно разобрать.

При разборке нужно запоминать, как были собраны детали, чтобы потом правильно их собрать.

Правильней всего перед началом ремонта и диагностики зарисовать схему расположения узлов, контактов, шурупов, пружин.

Визуально осмотреть контакты. Нет ли среди них потемневших. При обнаружении темных или грязных контактов нужно их зачистить наждачной бумагой

Отдельное внимание надо уделить качеству пайки

От пусковой кнопки к клеммам батареи тянутся два проводочка. При вставленном аккумуляторе меряется напряжение входов кнопки. Если есть напряжение, блок питания вынимается и закорачиваются входы к батарее. Измеряется сопротивление на кнопочном входе. Вариант, когда показатель сопротивления близок к нулю означает, что кнопка в порядке.

Если кнопка работает, значит, проблема в других узлах схемы либо в щетках. Если же мультиметр показывает обрыв, то необходим ремонт кнопки или ее замена. Чаще всего испорченной оказывается кнопка, поскольку она является наиболее активно используемой.

При неработающем реверсе порядок действий проходит по аналогичной схеме. Щупы тестера прикасаются ко входу кнопки и контакту мотора. После чего рукоятку переключателя приводят в активное действие. Если сопротивления нет, то проблема в контактах реверса. Если стрелка прибора отклонится, то реверс исправен.

Нет регулировки оборотов, но при этом электродвигатель показывает максимальную скорость? Значит, не работает либо кнопка, либо регулирующий транзистор.

Если после проверки всей электрической цепи проблемы не обнаружены, но шуруповерт не работает, то существует вероятность, что неисправность связана с щетками. Щетки во время интенсивной работы инструмента стираются. При уменьшении длины на сорок процентов щетки требуют замены. Их возможно припаять, но припой должен быть только тугоплавкий.

После устранения вышеперечисленных проблем, проверяется работа устройства. Если работоспособность не восстановлена, значит, надо проверять электродвигатель.

Диагностика электродвигателя

Для этого двигатель отсоединяют от кнопки и замеряется величина сопротивления двигателя. Когда прибор «молчит», значит, произошел обрыв намотки. Надо менять двигатель либо перематывать обмотку.

Чтобы убедиться в работоспособности якоря, измеряют сопротивление на двух рядом стоящих пластинах коллектора. Необходимо последовательно, по всей окружности прозвонить все пластины. При нахождении двух пластин, у которых сопротивление значительно выше нуля — якорь неисправен. Требуется замена или ремонт.

Ремонт зарядного устройства

Можно выделить несколько наиболее частых поломок зарядного устройства:

• сгорел предохранитель;
• преломление сетевого кабеля;
• оборванная первичная обмотка трансформатора;
• пробитые диоды.

Разобрав зарядное устройство инструмента, можно увидеть понижающий трансформатор и плату. помощью сетевого провода напряжение проходит к первичной обмотке трансформатора. Термопредохранитель работает последовательно с сетевой обмоткой, в связи с чем происходит перегрев первым и предохранение обмотки от обрыва. Во время вторичной обмотки напряжение направляется на диодный мост. При пропущении тока зарядным устройством, около диодов возникает желтизна. Происходит перегрев обмоток трансформатора, диоды пробиваются.

1. Проведите замер с помощью мультиметра сопротивления на первичной обмотке. При его отсутствии — цепь может быть оборвана, в результате чего напряжение не доходит до первичной катушки. Предохранитель располагается под изоляцией трансформатора возле проводов, которые подключаются к сети. Далее требуется проверить его при помощи тестера.
2. Когда предохранитель целый, необходимо проверить сетевой провод. Как вариант, он может быть перебит.
3. При цельном сетевом проводе рекомендуется провести проверку обмотки. При имеющемся пробое, понадобится замена трансформатора.

Снятие патрона с вала шуруповёрта

Демонтаж детали выполняется шестигранным ключом Г-образной формы на 10 мм. Короткая часть ключа фиксируется в патроне. Далее агрегат включается, свободный конец ключа должен ударить по поверхности стола или верстака. Снимается он поворотами ключа и потом должен без усилий соскользнуть по резьбе.

Опишем ещё один способ замены патрона на шуруповёрте. Первым делом разжимаются кулачки. На дне может размещаться винт, это дополнительное крепление вала. Крутим его по часовой стрелке. Потом зажимаем шестигранник и с усилием проворачиваем в обратную сторону — он должен сняться с вала. Если деталь не поддаётся, надо ударить молотком по оконечности ключа.

Если данные методы не сработали, придётся проводить полный демонтаж, доставать редуктор и фиксатор вместе со шпинделем. Вытянутый механизм фиксируется в тисках, патрон откручивается от него трубным ключом. Бывают фиксаторы с выточкой под обыкновенный гаечный ключ, она облегчает демонтаж, но попадаются данные экземпляры нечасто.

На конусе Морзе деталь выбивается с корпуса молотком.

Чтобы иметь более полную картину, как разобрать патрон шуруповёрта, видео для ознакомления представлено ниже.

Снятие патрона с шуруповёрта «Макита»

Шуруповёрты оснащены нарезным креплением и вспомогательным фиксирующим винтом с левой нарезкой.

Выполняем поочерёдно действия:

• выкрутить винт в правую сторону;
• нажать кнопку, стопорящую шпиндель;
• завернуть агрегат в плотную ткань и вставить в тиски;
• зафиксировать шестигранник в кулачках;
• ударами молотка по концу ключа прокрутить патрон и вынуть его с вала.

Если знать описанные выше принципы демонтажа, то вопрос, как снять патрон с шуруповёрта «Интерскол», «Бош», другого популярного бренда, отпадёт сам собой.

Как разобрать шуруповертMakita

Для того, чтобы разобрать шуруповерт Makita, необходимо прежде всего отсоединить аккумулятор. Затем в корпусе инструмента откручиваются все винты, которые удерживают две половинки вместе. После этого корпус снимается, а перед мастером открываются все внешние компоненты: двигатель, редуктор и переключатель. Также стоит отметить, что в таких моделях часто устанавливаются специальные пластинки, отвечающие за переключение режимов. При не самой внимательной разборке небольшую пластинку можно попросту не заметить. После разборки можно незамедлительно приступить к ремонту соответствующей части.

Припайка новых банок

Сразу после освобождения каркаса и платы от старых элементов питания, к ним можно присоединять новые. Перед пайкой рекомендуется как следует зачистить поверхности на банках и на самой плате от остатков прошлой пайки. Это позволит добиться лучшего контакта на длительный срок.

Теперь все новые банки из других устройств помещаются в соответствующие места на каркасе и по очереди припаиваются к контроллеру питания. Рекомендуется делать это при помощи толстой насадки на паяльнике, так как припоя понадобится довольно много. Контакт должен быть очень надежным и иметь большую площадь соприкосновения.

После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и поместить обратно в корпус. Затем аккумулятор вновь собирается и закрывается крышкой, которая крепится на винтах.

Перед использованием аккумулятор нужно подзарядить на специальной станции до полной емкости, а уже потом только подсоединять его к шуруповерту для проверки. Если все сделано правильно, батарея вновь станет работоспособной.

Банки для замены можно доставать из других аккумуляторов или же покупать отдельно. Стоимость на них довольно приличная, но все равно ручная замена обойдется гораздо дешевле покупки нового аккумулятора.

Если батарея и зарядный блок исправны — но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.
