Ремонт шуруповерта: проверка и замена банок для аккумулятора

Из чего состоит аккумулятор

Внутреннее устройство АКБ любого шуруповерта, независимо от страны-производителя, абсолютно идентично. Если разобрать пластмассовый блок, внутри всегда находятся «банки», собранные в определенной последовательности. Показатель напряжения аккумулятора в целом складывается, исходя из уровня U, который имеет каждая батарейка в отдельности. Также у батареи есть четыре контакта, два из которых обеспечивают циклы заряда-разряда, третий соединен с термодатчиком, а четвертый, имеющий сервисное назначение, отвечает за выравнивание потенциала заряда во всех элементах питания.

Итак, соединенные между собой «банки» аккумулятора электроинструмента — это не что иное, как источник тока с постоянной величиной, в котором постоянно происходит преобразование химических реакций в электроэнергию. Именно таким образом аккумулятор отдает накопленную энергию в цепь. А когда он заряжается, процесс происходит в обратном направлении: АКБ просто забирает энергию из сети.

Общие рекомендации перед проверкой аккумулятора

Перед тем как проверить аккумулятор шуруповерта мультиметром на предмет возможных неисправностей, следует напомнить себе о том, что никель-кадмиевые батареи, установленные в большинстве электроинструментов, обладают так называемым « эффектом памяти». Коротко его суть заключается в том, что по причине частых и нерегулярных подзарядок емкость «банок» АКБ уменьшается, и батарея не использует свой ресурс во всей его полноте.

Перед проверкой батареи ее следует полностью зарядить, чтобы показатели, снимаемые тестером, были максимально точными. Имейте в виду, что оптимально точным тестирование окажется в том случае, если оно будет проведено под нагрузкой. Именно для этого батарее понадобится достаточное количество заряда.

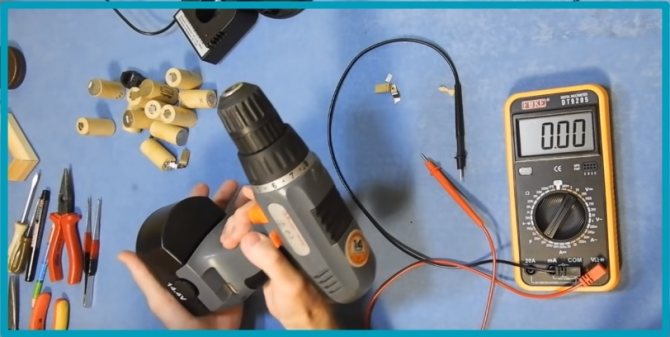

Набор инструментария, который вам понадобится, прост:

• тестер (или мультиметр);
• отвертка;
• нож;
• паяльник;
• плоскогубцы.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

• Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
• Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
• Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
• Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
• Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

Первый этап тестирования

Проверка аккумулятора шуруповерта на первом этапе является самой простой, показатели тока и напряжения снимаются с АКБ в то время, когда она стоит на зарядке.

Снятие показаний осуществляется несколько раз, через определенные временные промежутки:

• через 30 минут после того, как началась зарядка, U будет около 13 вольт;
• еще спустя 30 минут U увеличится до 13,5 вольт;
• спустя два часа после начала процесса — 14 вольт;
• полностью заряженный аккумулятор выдаст напряжение в 17 вольт.

Что касается роста тока (ампеража) во время зарядки, если рабочее состояние АКБ в порядке, то сила тока стабильно возрастает в течение первого часа. Кроме вольтажа измерьте силу тока спустя час после начала процесса. Если показатель прошел «отметку» в 1 ампер, ваш аккумулятор находится в добром здравии и не нуждается в разборке и починке.

Экспресс-метод тестирования: измеряем U на полюсах АКБ

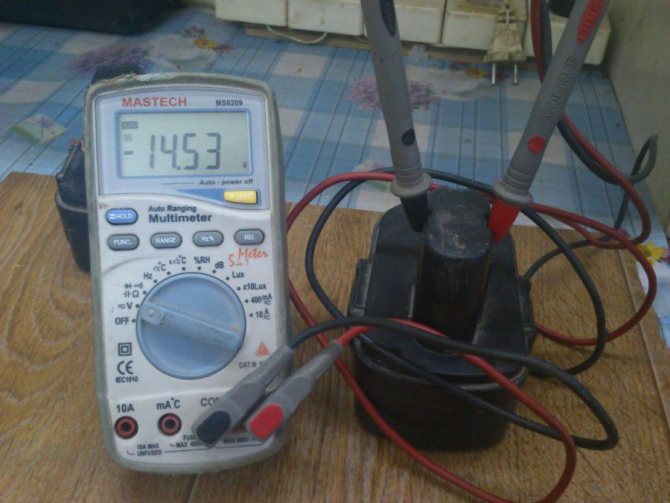

Этот способ еще проще, но с его помощью можно составить первичное представление о том, в порядке ли аккумулятор. Если мы проводим замеры U без подключения нагрузки, то получим показатель, равный «холостому ходу» инструмента.

Например, если у нас в аккумуляторе 12 элементов с напряжением в 1,2 вольт каждый, и показатель рабочего U составляет 14,4 вольт, — U «холостого хода» станет расти до 17 вольт. Если «холостое» напряжение меньше указанного, это значит, что в связке имеются «банки», которые вышли из строя и нуждаются в замене. Также снижение холостого напряжения может означать и то, что батарея заряжена не до конца.

Проверяем показатели под нагрузкой

Это значит, что мы будем проверять, в течение какого промежутка времени АКБ шуруповерта разрядится полностью при условии подсоединения к ней дополнительной нагрузки — например, электрической лампочки.

Уровень нагрузки нужно выбрать, ориентируясь на мощность аккумуляторной батареи. Если же в инструкции по эксплуатации она не указана, ее следует рассчитать самостоятельно. Она будет равняться половине силы тока, отдаваемой батареей во время работы, умноженной на U источника тока. Обычно этот показатель составляет от 35 до 40 Ватт, а это значит, что нагрузкой может послужить фара от автомобиля от 35 Ватт, либо 12-вольтовая лампочка.

Для снятия показаний АКБ нужно подключить к лампе через амперметр, а сами показания снять вольтметром. Время подключения — две-три минуты, после чего замеряем U. Если оно меньше 12,4 вольт, какая-то «банка» точно вышла из строя. Также о неисправности аккумулятора может свидетельствовать и значительное снижение яркости лампочки. Если она быстро гаснет за две-три минуты, аккумулятор явно не в порядке, и его емкость очень мала.

Устройство батареи шуруповёрта

Количество банок в аккумуляторной батарее зависит от мощности инструмента и типа самих банок. Для бытовых шуруповёртов дрелей, шлифмашин и другой мелкой техники того же класса, обычно последовательно соединяют от 4 до 16 банок. Компактные и мощные аккумуляторные банки подороже (значительно дороже), зато занимают меньше места и легче по весу. Чем легче аккумулятор, тем проще и легче работать ручным электроинструментом.

Соединяются между собой банки контактными пластинами. Контакты с первой и последней выведены на внешнюю колодку на корпусе. Это силовые клеммы, через которые производится заряд/разряд. На этих же контактах можно замерить общий заряд аккумуляторной батареи.

Схема аккумулятора шуруповерта не нужна. Все батарейки подключены одна за другой

Вообще, контактов на разъёме, может быть, четыре или пять. Пять контактов — в технике подороже, аккумуляторы которых собраны на литиевых банках. В них надо контролировать ток заряда каждой из банок, так что требуется ещё и плата контроля, и термодатчик. И они требуют наличия более сложной зарядной станции, которая балансирует зарядные токи.

Как проверить батарейки в аккумуляторе

После полного заряда батареи берём мультиметр, и измеряем заряд на каждой. Полный заряд — до погасшей лампочки на зарядном устройстве. На мультиметре выставляем режим измерения напряжения, выбрав подходящий предел измерений. Прикладывая щупы поочерёдно к контактам каждой из банок, замеряем на них напряжение. Те, на которых оно ниже чем надо, каким-то образом обозначаем.

Уровень заряда на каждой из банок зависит от типа. Как уже говорили, на никелевых банках он должен быть 1,2 В, на литиевых — 3,6 В. Допустимая разница — 10–15%. Если показания ниже, значит, эта банка «просаживает» общий заряд аккумулятора и её стоит заменить, её и маркируем.

Для восстановления батареи шуруповёрта нужен мультиметр

Вставляем аккумулятор и работаем до тех пор, пока заметно не просядет мощность шуруповёрта. Снова разбираем корпус и повторно замеряем вольтаж. На этот раз — остаточный. На повреждённых банках падение будет больше, чем на нормальных. Таким образом, вы окончательно увидите, какие из банок надо пустить под замену.

Есть и второй способ проверить аккумуляторные батареи. Нужна будет ещё дополнительно лампочка соответствующего вольтажа. Для АКБ на 12 В, лампочка такая же. После полной зарядки АКБ шуруповёрта подключить лампу к рабочим клеммам батареи и дождаться полной разрядки. Разобрать аккумуляторную батарею и замерить остаточное напряжение на каждой банке. Те, на которых оно будет самым малым, и садят батарею. Их помечают и они идут под замену.

Как выбрать аккумуляторные банки под замену

Вообще, тип аккумуляторных банок лучше не менять. А если менять, то вместе с зарядным устройством — у никелевых и литиевых аккумуляторов зарядные токи отличаются, потому и зарядные станции имеют различные характеристики.

На корпусе банок указаны ключевые параметры

Дальше, смотрим на такие параметры аккумуляторных банок, как напряжение и количество ампер/часов, которое аккумулятор в состоянии накопить. Если выбираете под замену несколько банок, то характеристики имеет смысл брать аналогичные. Если меняете все батарейки, то мощность (количество ампер/часов) можно взять и побольше — дольше будет работать шуруповёрт на одном заряде аккумулятора.

Проверяем элементы в разобранном аккумуляторе

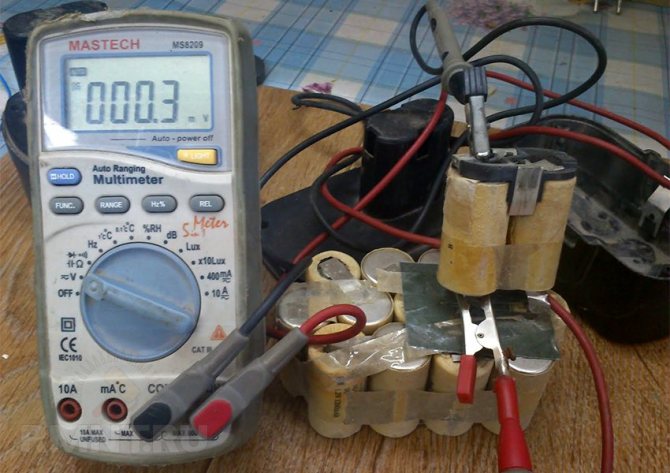

Итак, если предварительное тестирование показало, что в шуруповерте могут быть неисправные элементы, аккумулятор следует аккуратно разобрать и вычислить батарейки, негодные для работы. Как уже было сказано, нормальное напряжение каждой батарейки по отдельности должно быть 1,2 вольта. Если этот показатель меньше, «банка» осторожно вынимается из цепи с помощью плоскогубцев. Также не помешает внимательно осмотреть всю связку на предмет внешних повреждений: ржавчина, вытекание электролита.

В случае, если напряжение на всех «банках по отдельности находится в пределах нормы, нужно снова использовать тестирование под нагрузкой с проверкой по уровню внутреннего сопротивления. Эта величина определяется так: напряжение делится на силу тока, а затем из нее вычитается нагрузочное сопротивление.

Чтобы узнать напряжение, сразу подключаем нагрузку. На этот раз следует применить резистор, имеющий мощность 25 Ватт и сопротивление 10 Ом. Проверяем каждую батарейку, замеряя показатель рабочей силы тока и U.

Расчеты должны быть примерно такими: допустим, при замерах под нагрузкой мы получили рабочее напряжение одного элемента 1,19 вольт, а силу тока 112 миллиампер. Перед расчетом нужно обязательно перевести миллиамперы в амперы. Получается 0,112 ампер, следовательно: 1,19 разделяем на 0,112 и отнимаем сопротивление 10 Ом. Получается значение 0,63 Ома — это значит, что показатель в норме.

Самостоятельно проверить работоспособность аккумулятора шуруповерта с помощью мультиметра — полезный навык, позволяющий выяснить, нуждается ли АКБ в ремонте или полной замене банок. Замеры показателей напряжения в целом, не разбирая аккумуляторный блок, нужно проводить время от времени. Это поможет избежать внезапного выхода инструмента из строя и вовремя устранить неисправность. Также во избежание накопления «эффекта памяти» не пренебрегайте полной зарядкой вашего аккумулятора. Это поможет избежать преждевременного падения его емкости.

Нахождение причины поломки и её устранение

Типичные признаки, указывающие на факт поломки:

• вибрация;
• быстрый разряд батареи;
• искрение и горелый запах.

При возникновении одного из признаков требуется срочное принятие мер.

Батарея заряжается не полностью? Проблема решается покупкой нового аккумулятора или починкой старого. По поводу никель-кадмиевых АКБ было написано выше, однако литиевые и никель-металлгидридные батареи отремонтировать нельзя. Причина выхода батарейки из строя кроется в разложении лития.

Для разбора аккумулятора нужно вывести защёлки из пазов. Напряжение каждой банки измеряется тестером по отдельности. Если его значение ниже нормы, батарейку убирают, отсоединяя от контактной платы при помощи кусачек. На место неисправных батареек ставят новые при помощи паяльника. По окончании сборки аккумулятор проверяется на работоспособность.

Возможно, повреждено зарядное устройство. Тогда для начала потребуется прозвонить выпрямительный мост и сетевой предохранитель. Если один из перечисленных элементов или же текстолит почернел, деталь нуждается в замене.

Цены в интернет-магазинах

Неполадки в механических узлах

Ваш шуруповёрт издаёт посторонние звуки или его заклинило? Причина кроется в износе втулок якоря или подшипников, деформации вала.

Если затягивание патрона ослаблено — причина в износе зубьев муфты. Для проверки последней необходимо произвести разбор шуруповёрта. Алгоритм действий для ремонта или замены патрона:

1. Разведите кулачки патрона в сторону, открутив внешнюю вращающуюся часть патрона.
2. Головка патрона крепится к шпинделю посредством особого винта. Его необходимо открутить при помощи крестообразной отвёртки, вращая ею по часовой стрелке.
3. Далее вставьте в патрон газовый ключ и резко поверните его против часовой стрелки.
4. Теперь можно открутить неисправный патрон.

1. Электрическая «начинка» шуруповёрта отделяется от нижней части корпуса.
2. Далее откручиваются винты, соединяющие двигатель с редуктором.
3. Вы увидите разграничительную шайбу, закрывающую шестерни редуктора. Снимите её. Если некоторые шестерни — пластиковые, возможно, они подлежат замене.

Цены в интернет-магазинах

Если двигатель коллекторный, частой причиной проблем в его функционировании является стирание щёток. В данном случае их необходимо заменить. Производители сетевых шуруповёртов включают в комплект некоторых моделей дополнительную пару угольных щёток. При обнаружении обрыва в обмотках якоря следует заменить его на новый.

Повреждения электрической части

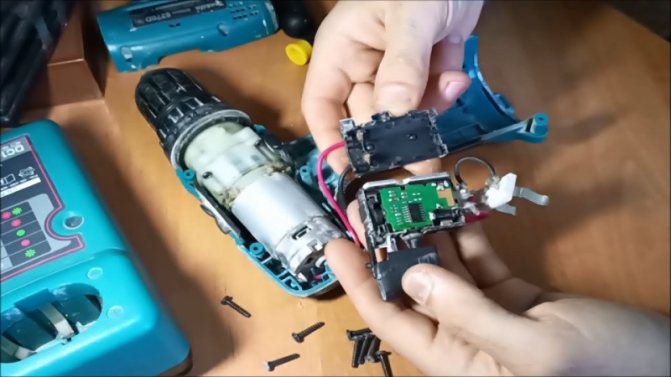

От электроники зависит работоспособность шуруповёрта в целом. Электрической платой управляются двигатель, регулятор электрических оборотов и реверсивный механизм.

Возможно, аккумулятор исправен, но напряжение на его клеммах падает. Скорее всего, причина кроется в дефектах двигателя. Проверьте пусковой курок. Для этого включите мультиметр и активируйте режим прозвона, затем установите щупы параллельно кнопке. Далее нажмите пусковой курок. Если тестер не издал звука, это означает выход курка из строя.

Частой причиной поломки пусковой клавиши служит окисление контактов или наличие пыли. Разберите и почистите шуруповёрт для устранения проблемы. Алгоритм действий:

1. Аккуратно снимите нажимной механизм кнопки с посадочного места.
2. Далее следует снять крышку «коробочки» с электрической платой. Понадобится нож и отвёртка, чтобы вытолкнуть защёлки.
3. Затем потребуется паяльник для отсоединения металлической пластины. После чего снимите крышку, закрывающую отсек с механизмом включения прибора.
4. Достаньте механизм из корпуса, придерживая возвратную пружину.
5. Если вы увидели стёртые контактные площадки, смочите ватный диск в спирте и аккуратно протрите их, удалив металлическую пыль, или соскоблите её ножом.

Не регулируется скорость вращения патрона? Причина в поломке транзистора, поэтому потребуется его замена.

Не работает кнопка реверса? Возможно, отсутствует электрическое сопротивление, о чём может указать проверка тестером. Причина отсутствия сопротивления — в повреждении проводки.

Также среди типичных повреждений встречается обрыв или замыкание обмотки статора. В таком случае её перематывают, а при невозможности ремонта — меняют электродвигатель на новый.

Искрение двигателя во время работы инструмента связано с засором в коллекторе. Решение проблемы кроется в разборе и чистке двигателя или его замене. Алгоритм действий:

1. На торце корпуса расположены «усики». Отодвиньте их.
2. Далее следует выбить ротор из корпуса, ударяя молотком по валу двигателя.
3. После того, как вы выбили ротор, откроется крышка, где и находятся угольные щётки.
