Как сделать кузнечный горн на газу своими руками: советы + чертежи в помощь домашним умельцам

Оборудование для термической обработки металлов – дорогостоящее удовольствие. Не каждый начинающий мастер готов выложить солидную сумму на его приобретение. Зато есть технологии, согласно которым кузнечный горн на газу своими руками соорудить можно без особых затруднений и трат.

В представленной нами статье вы найдете детальное описание сборки главного атрибута кузнечного промысла. Мы расскажем о том, как работает горн и о его конструктивных компонентах. Подскажем, каким образом добиваются необходимой для плавки и ковки заготовок температуры.

Самостоятельным домашним умельцам мы предлагаем ознакомиться с проверенными кузнечной практикой самоделками. Вы узнаете, какие материалы, готовые устройства и инструменты потребуются в изготовлении горна. Получите представление о непростом процессе и ценные советы.

Газовый горн

Также бытовой газ содержит частицы кремния, серы и фосфора, которые могут негативно сказываться на металле. К примеру, сера только испортит сталь при контакте, изменив ее эксплуатационные преимущества в недостатки. А это может привести к существенным финансовым потерям.

Учитывая перечисленное, самодельный газовый горн для ковки может работать на бытовом газе только при условии его предварительной очистки от серы. Для этого газ нужно пропустить через емкость с нафталином, который заберет в себя все лишнее. Также желательно ковать на голубом топливе только декоративные элементы, а не детали, которые в дальнейшем будут подвергаться большим нагрузкам.

Правила топки

Оптимальным топливом является мелкий кокс, который хоть и стоит дороже обычного угля, расходуется для работы в минимальных количествах. Поскольку для его воспламенения необходима высокая температура, то самодельный горн для кузни необходимо предварительно растапливать дровами. Только после прогорания основного топлива в очаг вводят заготовку для дозревания, сбавляя дутье.

Чтобы горн правильно работал на обычном угле, его предварительно нужно выжарить для полного испарения коксового газа, что станет понятно по смене цвета пламени. Используют такое топливо обычно для изготовления больших оригинальных изделий.

Чтобы выковать дома фигуры из дамаска, необходимо использовать для топки древесный уголь, но данное топливо требует ювелирной работы, поскольку мгновенно отзывается на поддувание и быстро прогорает.

Применять для топки можно и обычные дрова лиственных пород деревьев, но предварительно выжигая их в обечайке для полного предотвращения попадания на металл непрогоревших щепок. Такой способ добычи жара считается наиболее экономным.

Кузница

Творческие люди, занимающиеся оформительными работами, зачастую проявляют желание использовать в своих декорациях металлические детали ручной работы. Изготовить такие элементы можно в кузне, имея нужные навыки и материалы.

Довольно тонкий листовой металл можно чеканить, гнуть и пытаться штамповать даже без нагрева. Однако толстую заготовку можно обработать только при высоких температурах. А уж изготовить что-то из углеродистой стали под силу только мастерам кузнечного дела.

При наличии в мастерской очага, а также наковальни можно не обращать внимания на толщину заготовки. При раскаленном до тысячи градусов состоянии такой металл будет гнуться, плющиться и коваться подобно пластилину. Самое главное в этой работе — правильно построенный горн, способный разогреть металл до нужной температуры.

Сделать такой горн своими руками возможно будет под силу не каждому, но для человека, знакомого с устройством и принципом работы данного приспособления это не должно составить особого труда. Бывалые мастера кузнечного ремесла утверждают, что самую простую кузницу можно изготовить из 6 кирпичей.

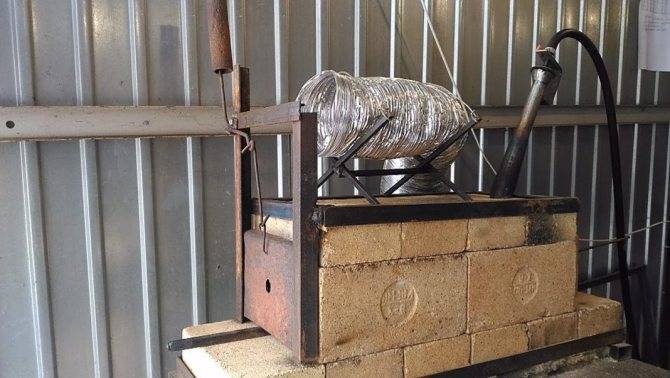

Домашняя кузница на газу

Собрать такое устройство несложно, при этом самодельный горн для ковки мало чем уступает промышленным, но обходится намного дешевле. Главное, соблюдать при изготовлении и использовании правила безопасности.

Нагрев заготовки в кузнечном горне

От кузнечной печки требуются два главных и единственных свойства: давать очень высокую температуру, вплоть до 1200 – 1500°С и возможность поддерживать нужную температуру в течение определенного времени. Иными словами, нам нужен сильный и ровный жар.

При какой температуре металлы поддаются ковке, то есть начинают быть пластичными? Это у всех металлов и сплавов по-разному. А вот визуальный признак того, что металлическая деталь нагрелась до нужной температуры, тоже общий – это оранжевый цвет детали.

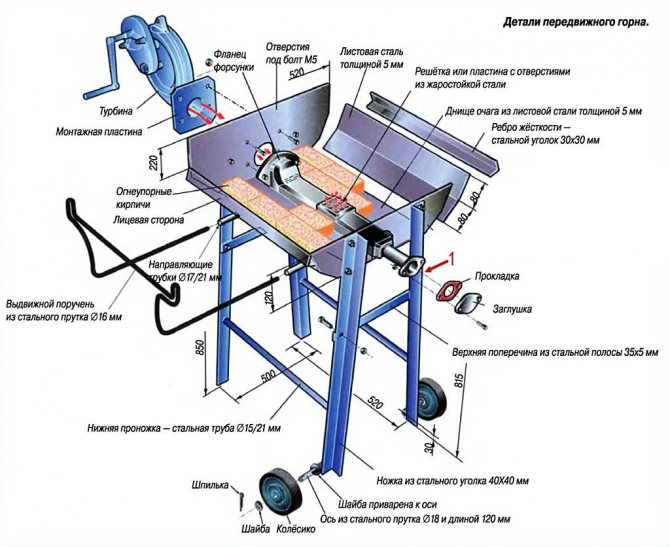

Чертеж кузнечного горна.

Единственный металл, который ведет себя довольно подло и не меняет своего цвета при нагревании – это алюминий. Он не самый легкий металл для ковки и сварки в принципе, с алюминием нужно знать и применять множество специальных требований.

Так вот отсутствие оранжевого цвета в то время, как он уже нагрелся для ковки – значительный фактор, затрудняющий работы с этим капризным металлом и его сплавами. Ведь и перегреть нельзя. Недогреть – тоже никуда не годится.

Изготовление горна из буржуйки

По сути, эта та же буржуйка, только без колосников. Внешний вид кузнецы может быть в виде куба, параллелепипеда и цилиндра. После уборки колосников, воздух не поступает из пространства снизу, а вдувается через боковой канал, который поддается регулировке. Как результат, печь лучше прогревается. В ней дольше задерживаются газы, что тоже увеличивает жар.

Порядок изготовления следующий:

• Из трубы диаметром до 300 мм, отрезается кольцо, шириной 100 мм. Эта деталь называется воротник.
• Берется лист толщиной 4 мм и из него вырезается круг равный диаметру воротника. Это будет дверца.
• Отрезается кусок трубы для подачи воздуха. Он может быть от 76, до 102 мм.
• В него вставляется заслонка, при помощи ручки, пружины и гайки.
• Из листа 3 мм вырезается полоска шириной 30 мм и длиной равной периметру дверцы.
• Полоска облегает дверцу и обваривается.
• Сбоку, в дверце сверлится отверстие и туда приваривается труба для подачи воздуха.
• При помощи запорного устройства, дверца крепится к воротнику.
• Это узел устанавливает на топку с отступом от дна на 100 мм.
• В задней части, вверху, прорезается отверстие и устанавливается дымоход.

К недостаткам такой печи относится отсутствие зольника. Однако более продолжительное горение приводит к улучшенному сгоранию твердых отходов. Уборку золы можно проводить реже.

Как работает устройство

Перед тем как соорудить кузнечный горн, необходимо определиться с его типом. Горн закрытого типа обладает камерой для разогрева заготовки. Данная модель считается наиболее экономичной по расходам топлива. Но в таком случае заготовки ограничены в размере.

В горн кузнечный открытого типа топливо засыпается сверху на колосниковую решетку, снизу подается поток воздуха. Разогреваемая заготовка кладется на топливо. Это позволяет нагревать заготовки крупных размеров.

Чтобы суметь соорудить горн самодельный без потери его качества работы и при этом сэкономить средства, следует разобраться в принципе его функционирования. Устройство основано на значительном повышении температуры за счет химического метода горения углерода.

Данный процесс дает высокий энерговыход и уже многие века применяется для выплавки различных металлов. Чтобы вагранка не позволила материалу сгореть, следует подавать в нее кислорода немного меньше, чем нужно для полного окисления, в противном случае изделия будут слишком хрупкими, а соотвественно, прослужат всего лишь несколько лет.

Виды горелок, применяемых для сжигания газа

С выбором оптимального исполнения горелки горна связаны вопросы величины угара металла во время нагрева под ковку, интенсивность поверхностного окалинообразования, а также суммарное потребление газа. Для горнов закрытого типа требуются горелки короткого пламени, которые обеспечивают быстрое и интенсивное перемешивание горючей смеси. Именно тогда КПД будет максимальным, а удаление продуктов сгорания из рабочей камеры горна – равномерным и эффективным.

Таким образом, газовая горелка должна обеспечивать:

1. Наибольший угол наклона готовой газовоздушной смеси при входе в рабочее пространство горна.
2. Высокую скорость выхода струи при малой её высоте и большой ширине.
3. Безопасность поджига газа.
4. Устойчивость процесса горения.
5. Нечувствительность к повышенной влажности внутри горна.
6. Безопасность при так называемом «обратном ударе», когда внезапное изменение направления тяги может погасить факел, что практически сразу же приведёт к взрыву в горне горючей смеси.

Чертежи газовых горелок

Таким образом, для сжигания пропана (из баллона или газопровода) применяются:

• Инжекторные горелки, обеспечивающие самозасасывание газа. При своей простоте они отличаются низкой экономичностью, поскольку допускают регулировку соотношения компонентов для сравнительно небольшого диапазона значений. Относительно горна, изготовленного своими руками, это чаще всего приводит к необходимости работать с недостатком воздуха;
• Горелки тангенциального типа (осеструйные), когда газ течёт вдоль оси, а воздушный поток – по касательной к корпусу смесителя. Смешивание здесь происходит довольно интенсивно, но и потери давления из-за завихрений также велики. Это сказывается на неравномерности количества подаваемого в горн воздуха, причём оно наибольшее там, где происходит контакт нагреваемого металла с подом горна. Соответственно, возрастают угар и образование окалины. Положительное качество тангенциальных горелок – их простота и надёжность;
• Вихревые горелки, где для перемешивания потоков используются направляющие спиральные пластины. В таких вариантах полное смешивание происходит только в устье, поэтому регулирование работой в данном случае – наилучшее, а потери давления практически отсутствуют. Некоторым недостатком считается конструктивная сложность, из-за чего даже при наличии чертежей изготовить вихревую горелку для горна в условиях домашней мастерской очень трудоёмко;
• Комбинированные горелки, которые сочетают в себе тангенциальный и прямоточный подвод. Регулируемость горючей смеси – наилучшая, поскольку изменением количества подаваемого между внутренним и внешним каналами воздуха можно регулировать длину факела в горне и, следовательно, управлять временем нагрева заготовок под ковку. Недостаток таких исполнений – большие габариты, что для малых горнов может оказаться неприемлемым. Также в минус можно поставить техническую сложность изготовления горелки с двойным потоком.

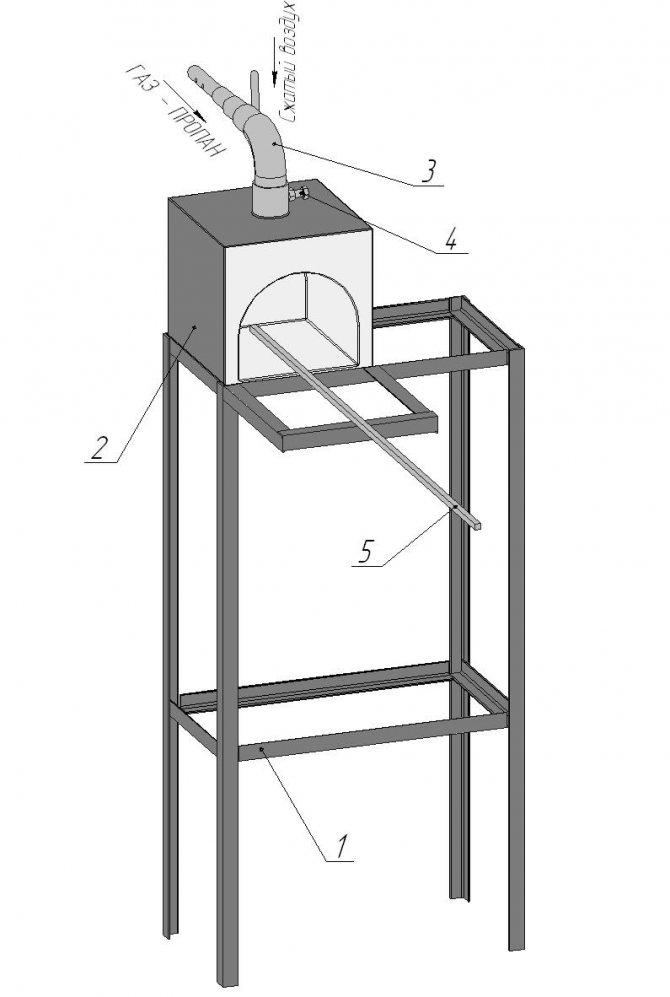

Закрытая модель газового горна

Основное отличие от открытой разновидности в том, что такой горн обличен в корпус, как правило, в виде куба и имеется принудительная вытяжка. Корпус обычно делается из огнеупорных кирпичей с металлической крышкой, переходящей в вытяжку. Размеры закрытых горнов невелики, для домашнего использования он не превышает 80х100см. В передней панели нужно будет вставить дверцу.

В боковой стене предусматривается отверстие для монтирования газовой горелки. Важным условием является установка принудительной вытяжки (с каналом 30х30см), для этого часто используют двигатели от старого пылесоса, печи обогрева автомобиля и т.д.

Изготовление и установка горелки в закрытый газовый горн

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

1. Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
2. Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
3. Газоподводящей головки.
4. Воздухоподводящей головки.
5. Устья.
6. Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы.

Горн с самодельной газовой горелкой

На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса.

Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W. Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

• Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
• Используя формулу Т = 3,6W/Q, определяется расход.
• По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Установку горелки в горн для ковки своими руками производят следующим образом. Вначале в подготовленное футеровочное отверстие вставляют конфузор, к нему через листовую прокладку из жаропрочной стали присоединяют устье горелки. К нему прикрепляют само изделие, и ввинчивают трубки для подачи воздуха и газа. Проверяют эффективность действия регуляторов, после чего производят пробный пуск газа от баллона или стационарной сети. Все работы необходимо проводить при хорошо проветриваемом помещении. При малейшем запахе газа установочные работы прекращают, и выясняют источник вероятных утечек.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Особенности бытового кузнечного горна

Из-за высокой стоимости плавильных установок не каждый пользователь может купить подобное оборудование специального назначения. Для бытовых нужд собрать газовый кузнечный горн своими руками несложно при условии правильного определения формы, мощности и устройства системы наддува. Бытовую простейшую кузню для художественной ковки или литья из цветного металла можно собрать из нескольких шамотных кирпичей и листовой стали.

Сделать горн в домашних условиях для работы с черным металлом не представляет сложности. Изготовить простейшую конструкцию можно из металлической емкости, в боковой части которой необходимо сделать отверстие под газовую горелку. Систему подачи топлива можно собрать из отрезка трубы и муфты, для опорной конструкции под емкость подойдут длинные болты. Футеровка газового очага выполняется методом засыпки раствора из алебастра или гипса, песка и воды.

Горн необходимо оснащать защитным кожухом, керамической трубкой или подходящей по размеру бутылкой. После выполнения футеровки и сверления отверстия для подачи газа, приспособление устанавливается в удобном месте, но на расстоянии от легковоспламеняющихся материалов. К преимуществам конструкции относится возможность перемещать печь, регулировать степень нагрева заготовки, что особенно удобно в процессе работы с разным ковочным материалом.

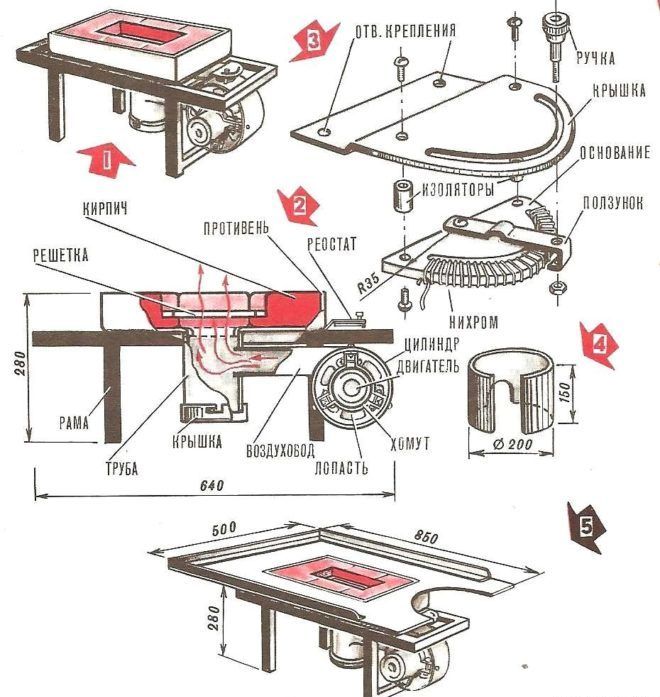

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Он намного проще и обойдется вам дешевле по денежным и трудовым затратам. На открытом горне проще нагревать и массивные или длинные детали.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

• рама на стойках для опоры, все должно быть сделано из стали;
• под – дно или нижняя часть стенки горна;
• заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
• вентилятор;
• труба для отвода дыма
• футеровки – тепловая защита печки в виде шамотных кирпичей;
• рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Обрамление стенок

Этот горн получится небольших размеров, его внутренние габариты составляют лишь 12 х 18 х 24 см. Но для моей работы этого вполне достаточно. Из-за небольших размеров для стенок понадобилось лишь три кирпича, и мне осталось лишь приварить по углам металлические уголки.

Регулировка работы горелки

Внимание! Последующие работы являются пожаро- и взрывоопасными, т. к

проводятся с открытым огнём и горючим газом — пропаном. Они должны выполняться с неукоснительным соблюдением норм «Пожарной безопасности» и следующих требований:

• все работы проводить в хорошо проветриваемом помещении;
• удалить (надёжно обесточить) всё искрообразующее оборудование;
• рабочее место должно быть подготовлено для работы: всё лишнее следует убрать не только с рабочего верстака, но и с пола, обеспечив свободные пути прохода при форс-мажорных обстоятельствах;
• подготовить: первичные средства пожаротушения горючего газа;
• медицинскую аптечку для оказания первой помощи.

Регулировка пламени горелки осуществляется в следующей последовательности:

• открыть вентиль на источнике топлива, подать газ в горелку и зажечь его;
• постепенно продвигать трубку насадки в сторону перекрытия четырёх воздухозаборных отверстий и добиться устойчивого горения. Дополнительно следует осуществлять регулировку пламени горелки изменением подачи газа. Получив пламя нужной интенсивности и формы, следует положение трубки и насадки зафиксировать винтом-зажимом (на рисунке – 4).

Такая горелка будет устойчиво работать и давать ровное пламя, достаточное для разогрева небольших деталей до необходимой температуры.

Это интересно: Открываем кузнечный цех с ручным оборудованием для художественной ковки: кратко и понятно

Отверстие для горелки

Определите место, в которое будет входить горелка. Многим нравится, когда вход расположен сверху, а пламя направлено вниз. А некоторые предпочитают, чтобы было несколько горелок. Я же выбираю экономный подход, и еще люблю, когда то, что я делаю, выглядит хорошо. Поэтому мне больше всего нравится одна горелка в задней части горна с пламенем, направленным вверх. Установите на дне кирпичи и нарисуйте круг в месте, где вы выбрали расположение горелки. По периметру нарисованного круга сверлом по бетону проделайте множество отверстий. Сначала высверливайте отверстия не до конца и, сделав круг, продолжайте снова, добавив движения из стороны в сторону, чтобы пробить кирпич насквозь и объединить соседние отверстия. Если не торопиться, то вырез может получиться относительно ровным. Обведите отверстие на металлическом дне, и вырежьте его при помощи газового (плазменного) резака.

Конструкция канала подвода газа в горелке

Канал подвода газа представляет собой медную или латунную трубку следующих размеров:

• наружный диаметр 6 мм;
• толщина стенки не менее 1 мм.

На эту трубку устанавливаются:

• с одной стороны — газовый вентиль со шлангом, который идёт к источнику газа (магистральному трубопроводу, баллону и т. д.);
• с другой стороны — монтируется ниппель от примуса. При этом необходимо выполнить следующее: заточить на конус рабочую часть ниппеля;
• внутри трубы нарезать резьбу М5 и завернуть в неё ниппель (он уже имеет штатную наружную резьбу М5).

Характеристики и виды инжекционных горелок

От исполнения горелки горна зависит степень угара металла при его нагреве под ковку, интенсивность образования окалины на поверхности, общее потребление газа. В закрытых кузнечных горнах применяют горелки короткого пламени.

Их конструктивное исполнение гарантирует быстрое перемешивание горючей смеси, что обеспечивает высокий КПД. Продукты сгорания из рабочего пространства горна удаляются равномерно и максимально эффективно.

Принцип действия горелок

В горелках такого типа происходит сжигание пропана, поступающего из газопровода либо баллона. Здесь смесь газа с воздухом образовывается за счет эжекции, т.е. подсасывания последнего внутрь горелки под воздействием энергии струи газа, находящейся под давлением.

В зоне, где происходит забор воздуха, появляется разрежение, за счет чего воздух сам двигается в заданном направлении. Смешиваясь в корпусе горелки, рабочая смесь вырывается из него под давлением, создавая нужную температуру.

Качество работы газовой горелки зависит от постоянства соотношения объема газа и воздуха. Изменение плотности газа влияет на возможности засасывания воздуха горелкой.

Топливосжигающее устройство или горелка, является основной составляющей газового горна. Его эксплуатация полностью зависит от правильного изготовления этого ключевого элемента

Все изменения температуры сгорания должны сопровождаться аналогичными изменениями подачи воздуха, требуемого для возгорания.

При несбалансированности показателей, необходима корректировка коэффициента инжекции для достижения его стабильности. Добиваются этого путем изменения давления газа либо регулировкой воздушной заслонки.

Классификация горелок по основным признакам

Классифицируют их по разным признакам. Исходя из объема подсасываемого первичного воздуха, различают горелки частичного смешения и полного. Основными характеристиками первых являются коэффициент инжекции и кратность.

Коэффициент инжекции определяется соотношением объемов воздуха инжектируемого и требующегося для 100-проентного сгорании газа. Под выражением «кратность инжекции» подразумевают соотношение между объемом первичного воздуха и потреблением газа горелкой.

Горение газа в смеси с воздухом в инжекционной горелке происходит в специальной насадке — туннеле, изготовленном из огнеупорного материала

Инжекционные горелки, применяемые в домашних кузницах, бывают низкого (до 5 кПа) давления газа и среднего — от 5 кПа до 0,3 МПа. Когда газ в горелке находится под давлением 20-90 кПа, мощность подсоса воздуха остается практически неизменной, даже в том случае, когда в горне газовое давление и разрежение претерпевают изменения.

При падении давления ниже этой планки, коэффициент инжекции растет, давление падает, а разрежение в горне увеличивается. В зависимости от наличия распределительного коллектора, бывают горелки одно- и многофакельные.

Существует разделение по количеству сопел: с одним соплом — односопловые, с несколькими — многосопловые. Располагают эти элементы по центру либо вразброску. По этому признаку есть горелки с центральным соплом и периферийным.

Принцип работы

Принцип работы горна основан на химической реакции горения углерода, который при реакции с кислородом образует углекислый газ с выделением тепла. Кроме того, происходит восстановление металлов, что является весьма важным аспектом для формирования однородных высокопрочных деталей.

Для поддержания оптимального уровня горения и температуры внутри топливной камеры устанавливаются воздуховоды и воздушные камеры, которые принудительно нагнетают чистый кислород. За счёт этого удаётся получать температуры выше +1000°С, которые недостижимы при обычном сгорании твёрдого топлива (угля или древесины).

При этом по технологии надува объём воздуха подбирается таким, чтобы кислорода постоянно немного не хватало для протекания реакции окисления. Иными словами, необходимо подобрать такой режим работы, чтобы предотвратить сгорание металла.

Время нахождения выплавляемой детали в горне также следует ограничивать, так как в атмосфере углекислого газа металл станет с ним реагировать и образовывать высокопрочный сплав с повышенной хрупкостью. Этих негативных последствий можно избежать, вводя дополнительно в камеру кислород в таком количестве, чтобы успевал полностью прореагировать углекислый газ.

Топливо

Их состав включает в себя водород и углерод, которые при соединении с кислородом выделяют много тепла. Причем такое смешение может происходить предварительно, например, в горелке.

Уголь для кузнечного горна

Однако нужно понимать, что управлять природным газом для таких целей будет почти невозможно, поскольку он состоит из разных углеводородов, которым требуется разное количество кислорода. Поэтому организовать оптимальную подачу воздуха не получится. К тому же в составе природного газа содержится сера, которая отрицательно влияет на свойства металла. Поэтому смесь требует предварительно очистки или может использоваться для обработки неответственных деталей.

Принцип работы

Принцип работы горна основан на химической реакции горения углерода, который при реакции с кислородом образует углекислый газ с выделением тепла. Кроме того, происходит восстановление металлов, что является весьма важным аспектом для формирования однородных высокопрочных деталей.

Для поддержания оптимального уровня горения и температуры внутри топливной камеры устанавливаются воздуховоды и воздушные камеры, которые принудительно нагнетают чистый кислород. За счёт этого удаётся получать температуры выше +1000°С, которые недостижимы при обычном сгорании твёрдого топлива (угля или древесины).

При этом по технологии надува объём воздуха подбирается таким, чтобы кислорода постоянно немного не хватало для протекания реакции окисления. Иными словами, необходимо подобрать такой режим работы, чтобы предотвратить сгорание металла.

Время нахождения выплавляемой детали в горне также следует ограничивать, так как в атмосфере углекислого газа металл станет с ним реагировать и образовывать высокопрочный сплав с повышенной хрупкостью. Этих негативных последствий можно избежать, вводя дополнительно в камеру кислород в таком количестве, чтобы успевал полностью прореагировать углекислый газ.

Полезные советы

1. Вырезание в задней стенке горна небольшого отверстия улучшит вентиляцию. Помимо этого, такой вырез позволяет разогревать металлические заготовки большой длины.
2. Кузнечный горн размещают на специальной металлической подставке или столике, который делает работу с ним более удобной. Высота подбирается мастером индивидуально.
3. Если кузнечная мастерская работает с заготовками разных размеров и форм, то целесообразно устанавливать сразу несколько горнов разных габаритов. Размещают их поблизости друг от друга, а при помощи гибких шлангов подводят газ и воздух. Такое конструктивное решение позволяет быстро переподключать горелки.
4. На каждом газопроводе должна располагаться запорная арматура. С этой целью чаще всего используют обычные вентили — они обеспечивают более плавную регулировку, в отличие от шаровых аналогов.

Главное в создании кузнечного горна своими руками — представлять принцип работы, правильно подобрать необходимые материалы и соблюдать технику безопасности. Такое оборудование создается мастерами исходя из личных предпочтений, пожеланий и требований, что предоставляет широкий простор для деятельности.

Изготовление печи из паяльной лампы

Изготавливая горн для ковки своими руками, паяльную лампу нужно установить в углубление, по периметру которого уложить шамотный кирпич с колосниковой решеткой. При выкладке огнеупорных кирпичей необходимо соблюдать расстояние между ограждающими элементами с целью обеспечения поступления воздушных масс в камеру сгорания. Угол расположения относительно друг друга блоков строительного материала определяется мастером.

В углубление, оборудованное из кирпичей на решетке, засыпается древесный уголь или кокс, на паяльную лампу надевается патрубок, который подводится под колосники. Заготовка для поковки закладывается в щель между кирпичной кладкой, угольный концентрат поджигается снизу. Для удаления дыма над колосниками устанавливается зонд, шатер или дымоход.

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

• корпуса (обычно его изготавливают из металла);
• редуктора, который крепится на баллон (применяют готовый прибор);
• форсунки (изготавливают самостоятельно);
• регулятор подачи топлива (по выбору);
• головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Горны на угле

Горны, которые в качестве топлива используют уголь, отличаются простым устройством и практичностью использования. Конструкция устройства этого вида состоит из таких рабочих частей:

1. Крыша и стенки. Для их возведения применяют кирпич, обладающий огнеустойчивыми свойствами. Это может быть шамот или динас.
2. Гнездо. Именно в нем и происходит нагревание рабочих заготовок.
3. Зонт. Состоит из шторок, откидного типа. Его основное предназначение заключается в улучшении естественной тяги рабочего пространства.
4. Задняя стенка. В ней проделываются специальные отверстия, через которые обеспечивается подача исходящего потока воздуха.
5. Воздушный кран. Посредством его использования выполняется подача воздуха в гнездо горна.
6. Короб. Для его выполнения используется жаропрочная сталь. С его помощью происходит соединение входного отверстия и гнезда.
7. Закаленная емкость. Она может быть выполнена как из кирпича, так и из стали. Основное ее предназначение заключается в понижении температуры рабочих заготовок после их термической обработки. Благодаря этому можно исключить процесс образования на них термотрещин.
8. Дымоход. Через него выводятся продукты сгорания топлива.

Если говорить о недостатках твердотопливного горна, следует отметить сложность процесса его розжига. Усложняется розжиг особенно в том случае, когда горн на протяжении длительного времени стоял неиспользованным. Для этого кузнецу необходимо обладать определенными навыками.

Подготовку горна к использованию нужно проводить в такой последовательности:

• очистить гнездо от остатков золы и сгоревших углей;
• продуть дымоход и каналы, по которым проходит воздух посредством использования сжатого воздуха. Для этого можно использовать обычный пылесос;
• насыпать на дно гнезда горна немного угля. При этом следует обратить внимание на то, что отверстие, расположенное на дне короба, должно остаться открытым;
• для облегчения процесса розжига рекомендуется на поверхность угля положить немного ветоши, смоченной жидкостью для розжига костров. Вместо ветоши можно использовать древесные опилки;
• когда уголь хорошо разгорится, можно понемногу подсыпать уголь небольшими порциями;
• теперь необходимо открыть кран подачи воздуха и установить его посредине положения;
• как только уголь станет прогорать, можно повысить интенсивность подачи потока воздуха;
• при образовании на поверхности угля корки можно приступать к прогреву рабочей заготовки и подготовки ее для работы.

Так как температура под коркой выше, чем на ее поверхности, заготовка помещается непосредственно под корку. Если толщина корки достигает больше 5−10 мм, ее рекомендуется разрушить. В противном случае уровень теплопроводности становится меньшей.

Для того чтобы заготовка прогрелась равномерно по всей площади, ее необходимо периодически переворачивать. Стоит также обратить внимание на цвет огня. Он должен быть равномерный, а также иметь одинаковый цвет.

Ни в коем случае нельзя допустить перегрева металла. При этом он будет намного сложнее поддаваться обработке.

Немного об использовании горна

Я использовал его для ковки и литья. Он за считанные секунды плавит алюминий и другие цветные металлы. Получилось отлить некоторые детали, используя пенопластовые формы в песке и глиняные формы. Плавил алюминиевые банки в специальном тигиле. Далее расплавленный метал отливал в песчаные и гипсовые формы.

Он хорошо подходит для ковки ножей или каких-нибудь небольших металлических изделий. Про изготовление ножей из напильников речь пойдет в моей следующей статье.

На одном из фото видно разогретую поковку, правда, цветопередача совсем не та. Из-за яркого солнца по цвету невозможно определить температуру заготовки. Поэтому раньше в кузницах был полумрак. Вот видео работы горна.

Закрытые горны

Конструкции закрытых кузнечных газовых горнов отличаются, как мы уже говорили, в первую очередь видом тяги. Она осуществляется принудительно через установленный над горном зонт при помощи вентилятора. В качестве вентилятора используются любые подходящие конструкции: от узлов автомобильных «печек» до старых бытовых пылесосов. На последние, правда, приходится ещё устанавливать заслонку для регулировки интенсивности воздушного потока. Кстати, этот вариант, по мнению некоторых специалистов, предпочтительнее, так как обеспечивает более качественное проветривание помещения.

Предлагаем вашему вниманию несколько вариантов конструкций газовых кузнечных горнов, которые можно построить своими руками.

Классификация горнов

Перед тем как сделать кузнечный горн, необходимо ознакомиться с их классификацией, чтобы подобрать наиболее подходящий вариант конструкции. Классификация осуществляется по следующим критериям:

• по виду применяемого топлива;
• по типу конструкции;
• по размеру пода.

Виды горнов по типу применяемого топлива

По типу используемого топлива горны подразделяются на следующие виды:

• газовые;
• твердотопливные;
• на жидком топливе.

Кузнечный горн твердотопливный

Газовые горны имеют наиболее простую конструкцию, дешевы в ремонте и обслуживании. Они отличаются минимальным весом, что позволяет их изготавливать переносными или компактными.

Твердотопливные горны отличаются возможностью получения максимально высоких температур нагрева, относительно невысокой стоимостью стройматериалов для возведения и неприхотливостью в эксплуатации. Для их растопки допустимо использование следующих видов топлива:

• карбон или кокс, отличающийся высокой стоимостью и повышенной эффективностью (до 5 раз расход меньше, чем угля), в нём нет посторонних примесей, воспламеняется при температуре выше +450°С;
• каменный уголь, наиболее распространённое и эффективное топливо, при горении выделяет коксовый газ, поэтому при растопке необходимо ждать пока он весь выветрится, подходит для ковки различных декоративных элементов или деталей среднего качества;
• древесный уголь, имеет минимальную температуру возгорания, по сравнению с другими видами топлива, но быстро выгорает, отличается повышенным расходом, поэтому его эффективно использовать для растопки.

В качестве жидкого топлива допустимо использовать солярку, мазут или отработанное масло

При этом важно его предварительно очищать, так как наличие примесей станет причиной нестабильного пламени и выбросами в атмосферу вредных соединений

Это также является причиной сложности обслуживания оборудования по причине его частых засоров.

Классификация по конструктивным особенностям

Самодельный кузнечный горн по конструктивным особенностям может быть классифицирован следующим образом:

• по способу установки: переносной или стационарный;
• по конструкции топочной камеры: закрытого или открытого типа;
• по размещению наддува: с боковым или центральным соплом.

Виды горнов по размерам пода

По размерам пода горны бывают: малые, средние и крупные. Они определяются эффективностью работы установки и полностью зависят от интенсивности расхода топлива и режимов эксплуатации топливной камеры. Оптимальная эффективность скорости расхода топлива составляет от 1 до 1,5 м/с.

Производительность горна прямо пропорциональна величине напряжённости и площади пода. При этом минимальная напряжённость считается в пределах от 100 до 150 кг/м2·ч. Значения вне этого диапазона являются экономически невыгодными.

Твердотопливный горн

При необходимости разового использования горна можно соорудить очаг прямо на земле, предварительно выкопав неглубокую яму, стенки которой обложить огнеупорным кирпичом. Такой кирпич отлично подойдет для разогрева металла с использованием твердого топлива. Альтернативным материалом может служить толстая стальнаяя пластина (не менее 5 мм). В таком горне также потребуется установить решетку из колосников (материалом послужит сталь или чугун). Вместо решетки можно установить стальную трубу для подачи воздуха:

1. Торец трубы необходимо плотно заварить.
2. В зоне горения болгаркой прорезать щелевые пазы (через них воздух будет разгонять жар).
3. Разместить трубу в центре готовой конструкции.

Для того, чтобы горн получился мобильным и простым, необходимо сварить металлический каркас и стальную столешницу. Интересным решением будет использование в качестве такой столешницы отслужившую свое старую газовую плиту. Духовка в ней послужит для размещения источника надува, а нижняя секция удобна для размещения в ней инструментов и приспособлений.

Принцип работы и специфика конструкции

Кузнечный горн необходим для проведения ряда операций по подготовке металла к последующей обработке. Разогретой в нем заготовке придают запроектированную форму. С его помощью изготавливают популярные нынче кованые украшения, нужные в быту детали, утварь, предметы обстановки и т.д.

Горном пользуются во всех областях термообработки. Он может быть совсем миниатюрным, устанавливаемым буквально на стол, и стационарным, напоминающим традиционную кирпичную печку. Независимо от габаритов все модели действуют по единому принципу.

Галерея изображений

Фото из

Оборудование для частной кузни

Настольный вариант самодельного кузнечного горна

Упрощенный вариант кузнечного горна

Кузнечный агрегат заводского изготовления

Как работает кузнечный горн?

Для подготовки металла к последующей ковке его нужно разогреть и в буквальном смысле «размягчить» в температурных условиях до 1100-1200ºС. Условия достигаются благодаря специфическим особенностям конструкции, обеспечивающей поставку в зону горения топлива и кислорода в нужных для процесса пропорциях.

Внутри газового или твердотопливного кузнечного горна проистекает характерная химическая реакция: перерабатывается углеводород. Углерод, получаемый при горении как газообразных, так и твердых углеводородов, вылавливает и присваивает себе из разогреваемого металла кислород. В итоге получается сталь без окисляющих примесей.

Сооруженный собственными руками кузнечный горн не позволит, конечно ковать булатные клинки и ажурные решетки для изысканной балюстрады, но для изготовления несложных бытовых вещей и оригинальных украшений вполне подойдет

Особенности кузнечного горна позволяют пользоваться восстановительным потенциалом углерода частично. Весь кислород не выжигается из разогреваемой заготовки. Благодаря частичному восстановлению металл не пережигается полностью и не становится хрупким, как это бывает с чугуном.

Для устройства миниатюрной домашней кузни не нужны особые материалы. Всем необходимым располагает практически каждый хозяин. Наверняка у него есть кирпичи и обрезки металлопроката, стальные трубы, анкера, хомуты

Кстати, чугунные изделия в промышленности после термообработки насыщают кислородом, чтобы избавиться от указанного недостатка или хотя бы минимизировать его.

В выпущенный промышленностью горн, оснащенный системой управления, нужный для горения воздух нагнетают так, чтобы его слегка не хватало. Самоделку таким устройством сложно снабдить, если не установить на нее, конечно, готовую газовую горелку с автоматикой.

Из-за невозможности регулируемой подачи воздуха, точнее содержащегося в нем кислорода, рукотворные кованые изделия нередко бывают пережжены. Так случается на первых этапах. Однако с опытом приходит и способность мастера чувствовать, когда надо перестать нагревать, а также знания, что нужно делать, чтобы избежать полной потери кислорода.

Устройство и рабочие составляющие

Вариантов изготовления самодельных моделей, проверенных кузнецами на практике, великое множество. Мы приведем только малую часть из них. Перед тем как решить, какой газовый горн лучше сделать своими руками, разберемся с типичными особенностями устройства.

По технической сути любой кузнечный горн – это своеобразная печь с характерными принадлежностями: топливником, колосниковой решеткой, воздушной камерой, именуемой в русских отопительных агрегатах поддувалом. В отличие от обычной печки воздушную камеру оборудуют дренажем для регулировки подачи воздуха и патрубком с вентилем.

Колосник усиливают так, чтобы он был способен сопротивляться немалому термомеханическому воздействию. Обычная решетка из металлических прутьев или обрезков уголка не подойдет. Нужно усиленное устройство. В идеале лучше, чтобы это было вмонтированная в рабочий стол панель из толстого металла с равномерно высверленными отверстиями.

Совокупность перечисленных составляющих называется фурмой. В комплектации горнов промышленного производства их несколько, чтобы можно было менять в зависимости от требующихся условий для выполнения определенной операции и от размера разогреваемой заготовки.

Фурму чаще всего устанавливают не в закрытый корпус, а монтируют на стол. Ему нужно быть достаточно устойчивым и защищенным от термического воздействия, для чего используется футеровка. В ряде конструкций в стол вмонтирована колосниковая решетка или вместо нее установлена металлическая перфорированная панель.

В футеровке стола для стационарного горна, который собираются активно эксплуатировать, используют огнеупорный кварцевый кирпич. Самоделки для разовых работ футеруют шамотным кирпичом. Найти его в продаже проще, да и цена пониже.

Камеру горения кузнечного горна укрепляют путем футеровки, которую выполняют огнеупорным или шамотным кирпичом, способным сопротивляться высоким температурам

Для полноценного сбора и отвода дымовых газов над столом с перфорированной панелью или над фурмой располагают шатер или зонт. Их соединяют с дымовым каналом, который сооружается по принципу дымохода для газового котла. Он должен безупречно работать, т.к. выделяемые при нагреве металла газы чрезвычайно токсичны.

Кроме основных конструктивных составляющих есть еще дополнительные приспособления. Обычно рядом с горном кузнецы ставят закалочную ванну, чтобы готовое изделие сразу окунать в охлаждающую и закаляющую его среду. Это в случае, если требуется термоударная закалка.

Еще ремесленники в производственных масштабах пользуются газовоздушной камерой. В ней продукцию сушат от конденсата, вводят в состав присадки, которые можно добавить только в газообразном состоянии. Там же сушат воздух для получения определенных технологических условий.

Чтобы увеличить область предельно высокой температуры применяют горнило – расширяющийся к основанию колпак. Он нужен в основном при работах с цветными и драгоценными металлами. Кустарям зачастую ничего из дополнений не требуется, разве что ванна, под которую можно приспособить любую металлическую емкость достаточного объема.

Выбор голубого топлива для работы

Считается, что для работы кузнечного горна подойдет как магистральный, так и баллонный сжиженный газ. Разочаруем: пользоваться неочищенным природным вариантом нецелесообразно.

У отказа от природного топлива есть две весомые причины:

• Из трубы к нам поступает голубое топливо, представляющее собой некую смесь газообразных углеводородов. Их способности по теплотворности и удерживанию кислорода различаются. Потому настроиться на оптимальную поставку воздуха фактически невозможно.
• В газовой смеси для бытового использования всегда имеется пусть и незначительное, но влияющее на результат содержание примесей. Наличие фосфора с кремнием можно и не замечать, а вот сера точно приведет результат трудовых усилий в непригодность. Спасти сможет только переплавка.

Вдобавок бытовой газ одорируют – придают ему характерный запах, чтобы сразу же можно было обнаружить утечку. Эти вещества также негативно отразятся на качестве.

Отлично подошли бы промышленные сжиженные газы: поставляемые в баллонах пропан или бутан. Но только в случае, если это будут моногазы без сопутствующих примесей вообще.

Если купить очищенное голубое топливо не представляется возможным, провести очистку можно самостоятельно. Избавиться от серосодержащих соединений поможет емкость с нафталином, через которую надо пропустить газ перед подачей в горелку.

Кстати, если использовать горелку заводского изготовления, процесс сооружения горна будет проведен гораздо быстрее. Да и за результат можно не переживать работать все будет безупречно и безопасно. К тому же в горелке воздух с газом можно заранее смешать в нужных для работы пропорциях.

Индивидуальная конструкция

Стационарные модели горна следует изготавливать с учетом антропометрических данных мастера. Это необходимо для обеспечения максимального комфорта во время ковки, ведь раскаленный кусок железа весом в несколько килограмм представляет серьезную опасность и для мастера и окружающих. Самое главное в процессе работы — обеспечить себе максимальную безопасность и комфорт.

Чтобы правильно определить размеры рабочего места, необходима помощь второго лица. Итак, высота измеряется от пола до локтевого сгиба мастера, рука которого находится в расслабленном положении, а ноги стоят на ширине плеч. К полученной цифре нужно прибавить еще 5 см, что и станет оптимальной высотой для рабочего места.

Самостоятельное изготовление

Мини-горн

Самый небольшой горн, который только можно придумать – это мини-горн. Для начинающего кузнеца – это оптимальный вариант, предназначенный для использования только на открытом воздухе. Принципы построения следующие:

Чертеж мини-горна

1. В качестве основного строительного материал можно использовать 6–8 кирпичей. Соорудив из них подставку, можно двигаться дальше.
2. Сооружение колосниковой решетки можно осуществить с помощью обрезков металлических труб и фрагмента стальной полосы, толщина которой должна быть не менее 4–6 мм.
3. Топить такой горн можно либо углем, либо коксом. Для розжига и дутья использую обычную паяльную лампу. Она обеспечивает и подачу тепла, и непрерывность процесса.

Использование мини-горна в помещении запрещено в силу отсутствия у конструкции дымохода.

Переносной горн

Сооружение передвижного горна можно осуществить, используя такую кухонную утварь, как гусятница. В качестве системы наддува можно использовать вентилятор от ручной сирены или любое другое подходящее устройство.

У переносного горна есть определенные недостатки:

• конструкция его неразборная, поэтому сложно избавиться от нагара;
• не позволяет создать очень высокие температуры, максимально возможный показатель – 900 ОС;
• эксплуатация обходится довольно дорого: в роли топлива можно использовать только кокс или древесный уголь.

Несмотря на это, такой вид угольного горна имеет гораздо больше возможностей, чем самодельная конструкция из кирпичей, описанная выше. Связано это с тем, что пространство для работы у переносной конструкции открыто сверху и значительно больше.

Стационарный горн

Данная конструкция является самой сложной, с точки зрения построения. Опытные мастера изготовлением горна занимаются самостоятельно, учитывая собственные антропометрические данные. Его эргономика должна быть отточена до мельчайших деталей: работы, производимые здесь, зачастую очень травмоопасные.

Итак, при строительстве стационарного горна необходимо исходить из собственных физических данных. Для этого необходимо измерить:

1. Высоту стола. Встать ровно, ноги находятся на ширине плеч. Правую руку необходимо сначала опустить, а затем согнуть в локте. Это и будет высота стола, к которой необходимо добавить 5–7 см.
2. Половину диагонали стола. В ту же руку необходимо взять большие клещи и измерить расстояние от их губок до живота. Прибавив к полученному результату 10–12 см, можно получить искомый результат.
3. Длину стороны квадратного стола. Для этого полученный в п.2 результат следует умножить на 1,4.

Кузнечный горн — это открытая или закрытая печь, используемая в кузнечном деле для нагревания металла
Чтобы изготовить стационарный горн своими руками, понадобятся такие материалы:

• жаропрочная сталь с толщиной листа не менее 4 мм;
• шамотный кирпич;
• металлопрокат, из которого впоследствии следует монтировать раму горна;
• стальной дымоход для осуществления процесса отведения газов, образующихся в процессе горения;
• огнеупорная замазка, которую необходимо обязательно использовать для заделки щелей;
• сталь для футеровки с внешней стороны.

Правила изготовления стационарной конструкции

Так как горн – стационарный агрегат, его нахождение должно быть четко определено. Обязательно необходим доступ к одной из стен, потому что кузнечный горн не должен быть независимым. Наличие стены позволит более надежно обустроить дымоходы и установить вентилятор. В данной конструкции может использоваться самодельная фурма.

Опорная рама для кузнечного горна

Строительство горна следует начать с изготовления опорной рамы. Ее варят из металлической трубы. Обустройство верхней части производят при помощи огнеупорного кирпича. Это сделает конструкцию долговечной и позволит использовать печь более интенсивно.

Каналы, предусмотренные для вентиляции и дымохода, по периметру следует отделать стальными уголками. Металл еще используют при сооружении футеровки и заслонки печи. Листы, использующиеся в отделке, должны иметь ребро жесткости.

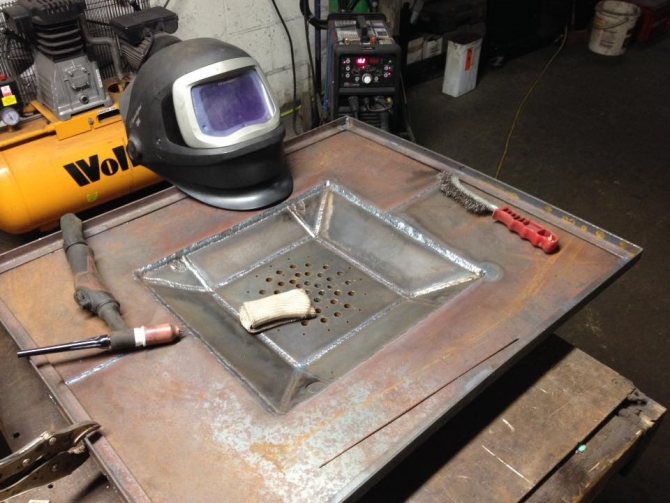

Стол горна должен иметь горновое гнездо, оптимальная глубина которого – 10 см. Под ним – зольная камера, в которую подается воздух. Размер стола не регламентирован, но лучше, если он сконструирован с учетом данных мастера.

Из стали толщиной 2 мм следует свернуть трубу квадратной формы. Это будет приемник для золы. В одной из стенок следует сделать отверстие, в которое позже будет вставлена труба для подачи воздуха. Ее можно осуществить при помощи пылесоса.

Основные части

Механизм работы кузнечного горна довольно-таки простой. По конструкции горн напоминает печь с тремя перегородками и одной открытой стороной. Главная его функция — поддержание максимально высокой температуры внутри.

Устройство горна собственной сборки мало отличается от производственных приспособлений.

Классическая конструкция должна иметь:

• огнеупорный стол;
• очаг с колосником;
• камеру устройства;
• зонт;
• воздушную камеру, вентиль и дренаж;
• дымоход;
• закалочную ванну;
• отверстие для подачи заготовок;
• воздуховод для подачи кислорода;
• газовоздушную камеру;
• горнило съемное.

Твердотопливное устройство для кузни

Самой простой моделью твердотопливного устройства для частной кузни является уличная открытая печь, для оснащения которой не требуется установки вентиляционной системы. Сооружение конструкции предусматривает заливку армированного бетонного основания, в основе сооружения необходимо уложить стеновой кирпич. Стол устанавливается на удобной высоте, в одной стене оставляется отверстие для поддувала.

Горный под выкладывается из шамотного кирпича с опорой на стальные уголки, в средней части сооружения оставляется полость для колосника. Обеспечить достаточную тягу в очаге поможет дымоход или зонд, система подачи воздуха монтируются на завершающей стадии строительных работ. Усилить тягу поможет установка в дымоходе электрического вентилятора или монтаж кузнечных мехов.

В домашней кузнице емкость для закалки деталей и газовоздушная камера не являются обязательными элементами. Они могут пригодиться в том случае, когда в процессе работы с булатной сталью требуется проводить термическую или противоударную закалку. В газовоздушной камере проводится:

• сушка и подогрев кислорода;
• фильтрация кислорода от конденсата и посторонних примесей;
• смешивание воздуха с присадочными веществами для легирования стали.

Для плавки драгоценных металлов и создания сплава цветных металлов необходимо изготовление горнила из термостойкого материала. Выполненное в виде колпака устройство позволяет увеличить рабочую температуру в печи без риска перегрева заготовки и образования нагара.

Выводы и полезное видео по теме

Особой популярностью пользуется инжекционная горелка, разработанная Александром Кузнецовым. В этом видео-ролика он рассказывает из чего состоит конструкция и как ее собрать:

Пример работы инжекционной горелки:

Правильно спроектированная и изготовленная своими руками в точности с требованиями, инжекционная горелка станет надежным помощником на длительное время. Это устройство заменит дорогостоящие инструменты заводского изготовления. С его помощью можно решить многие бытовые проблемы, не прибегая к помощи профессионалов.

Хотите рассказать о том, как собирали инжекционную горелку для кузнечных работ собственными руками? Располагаете полезной информацией по теме статьи? оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы, размещайте фотоснимки.
