Медные фитинги: под пайку и развальцовку, резьбовые и обжимные

Трубные изделия, изготовленные из меди, а также фитинги для соединения медных труб, позволяют создавать надежные и долговечные коммуникации, отличающиеся рядом уникальных свойств. Преимущества и качественные характеристики, которые отличают такие трубопроводы, во многом и объясняют их достаточно высокую стоимость.

Медные фитинги и трубы для водопровода

Характеристики

Фитинги из меди устойчивы к большим нагрузкам, им не страшны воздействия внешних факторов в течение длительного времени. К тому же, долгий эксплуатационный срок не снижается. Преимущества таких конструкций можно увидеть в их технических характеристиках:

1. Во-первых, это хорошая температурная устойчивость. Изделиям из меди не страшны очень низкие температуры от минус 200 °C и очень высокие до плюс 250 °C.
2. Во-вторых, с воздействием пониженных температур прочность материала меди только возрастает. Чем не могут похвастаться другие материалы.
3. В-третьих, устойчивость медных фитингов и труб к коррозийным процессам, воздействию ультрафиолетовых лучей и разрушению многими негативными химическими соединениями.
4. Установка трубопроводов из меди не сложная из-за мягких свойств металла, пластичности (если сравнивать с иными материалами).
5. Так как медные трубы и фитинги не такие шероховатые, как, к примеру, пластиковые, то гладкая внутренняя поверхность позволит не беспокоиться об образовании различных отложений.
6. Медные свойства защищают воду от бактерий.
7. Ну и, как заключение, стоит сказать, что изделия из меди привлекательны внешне. Поэтому вы сможете не закрывать трубы от глаз, а выбрать открытую прокладку, где они будут смотреться как элементы дизайна.

Как недостаток можно назвать немалую стоимость медных фитингов и труб, некоторую трудность в монтаже из-за несовместимости трубопроводами, выполненных из других металлов. В случае установки медных изделий, к примеру, со стальными, может возникнуть реакция электролитов. В таком случае появления коррозии не избежать. Но, конечно, можно приобрести специальные переходники.

Про виды медных труб для отопления можете прочитать на этой странице.

Необходимые материалы и приспособления олово и другие

Инструменты для работы с медными трубами требуются следующие:

1. труборез, ножовка по металлу или болгарка с тонким диском;
2. фаскосниматель;
3. труборасширитель (экспандер);
4. паяльный флюс;
5. припой;
6. паяльник для меди,например,пропановая горелка для пайки медных труб;
7. перчатки прорезиненные;
8. бумажные салфетки.

Для отрезания трубы пользуются труборезами различных размеров. У образцов покрупнее большой радиус разворота, ими неудобно пользоваться в труднодоступных местах, поэтому если есть необходимость отрезать участок на готовом смонтированном водопроводе, используют маленький труборез. Отрезать трубу можно ножовкой по металлу или болгаркой с тонким диском, но более качественный срез получится только при помощи трубореза.

После того как труба отрезана, зачищают заусеницы. Это нужно для того, чтобы не было завихрения потока жидкости в системе. Когда нет препятствий, водопровод не испытывает нагрузок и работает как часы.

Перед тем как сварить медь, концы трубы полируют мелкозернистой шкуркой, которую можно приобрести в хозяйственных магазинах. Зачищают обе поверхности, готовящиеся к пайке.Иногда для этих целей используют маленькие щеточки-ершики диаметр которых Ø 22 мм, они подходят почти ко всем трубам. Для зачистки ножка ершика вставляется в шуруповерт или дрель, при помощи которых процесс осуществляется быстрее и качественнее.

На зачищенную отглаженную наружную поверхность наносят флюс – состав, препятствующий процессу окисления меди.

Флюс можно использовать различных производителей, например, Sanha

Перчатки для защиты рук используют прорезиненные, так как при отрезании меди и заусениц образуется много мелких металлических элементов, впивающихся в кожу как занозы.Кроме того, при зачищении дрелью поверхности, вращающаяся щетка зажевывает тряпочные перчатки.

Чтобы правильно паять медь,нужно учитывать, что с момента зачистки и нанесения флюса до пайки должно пройти не более получаса, иначе зачистку нужно повторить заново. Если флюс наносится кисточкой, на поверхности не должно оставаться щетины или волосков от нее – в противном случае соединение не будет герметичным,и после подачи воды трубопровод потечет.

После вставки трубы в раструб, остатки флюса полностью не убирают салфеткой, он остается на соединении в виде кромки 1–2 мм, а припайке припой затягивается внутрь – срабатывает капиллярный эффект. Сначала горелкой нагревается стык, при этом влага, находящаяся между стенками, выпаривается. Затем горелка подносится второй раз, постепенно медь нагревается, а флюс приобретает оловянный вид. В этот момент на лицевую сторону кладется припой, происходит пайка, при этом расплавленный сплав стекает вниз, на изнаночную сторону, застывая в процессе движения. Образующиеся снизу лишние свесы металла отделяются сами. Паять медь можно разными способами.

Способы соединения труб из меди фитингами

Соединить трубы из меди при помощи фитингов можно следующими методами:

• методом пайки;
• методом обжима;
• с применением компрессионных и резьбовых разъёмных соединений либо применением пуш-фитингов.

Чтобы выбрать любой из фитингов стоит взять на заметку следующие параметры:

• протяжённость гладкого конца;
• внутренний и внешний диаметры;
• глубину раструба (он есть у фитингов для любых соединений, а калибрование раструба делает монтаж проще);
• расстояние трубы и фитинга.

Правила установки и замены

Применение каждого вида фитингов имеет свои ограничения:

1. Для газа допустимы только пайка или прессовые соединения.
2. Компрессионное соединение нельзя заливать в стяжку с системой теплого пола и использовать для газопроводов (не забудьте — монтаж газопроводов разрешен только специализированным организациям с лицензией).
3. Пайку применяют во всех случаях, когда трубопровод нельзя наблюдать визуально — при прокладке труб за гипсокартоном, в стенах, полах.

Заменить можно только компрессионный фитинг — раскрутить и установить новый. При выходе из строя паечного и прессового соединителя придется разрезать конструкцию, нарастить с помощью фитинга и трубы и установить новый соединитель.

Соединители с покрытием из хрома и никеля не используют по эстетическим соображениям, но запрета на использование таких элементов нет.

Технология монтажа

При любом способе монтажа необходимо подготовить заготовку:

• Отрезать труборезом заготовку нужной длины.
• Зачистить с помощью напильника от заусенцев.
• Очистить от стружки.
• Обезжирить.
• Откалибровать калибратором.

Для пайки соединитель и заготовки покрывают флюсом, соединяют (вставляют заготовку в соединитель), прогревают с помощью газовой горелки до 250-500 °C, проводят прутком припоя по стыку трубки и соединителя. Припой расплавляется и под действием капиллярного эффекта втягивается между деталями. Затем соединение охлаждают.

Открученную обжимную гайку надевают на заготовку, заготовку надевают на цангу и упирают в опорное кольцо, гайку закручивают и зажимают заготовку, а уплотнительное кольцо герметизирует его. Гайку закручивают вручную, далее — с помощью гаечного ключа на оборот/оборот с четвертью.

Гильзу надевают на конец заготовки, трубу насаживают на корпус, после чего обжимают гильзу специальным ручным прессом (пресс-клещами). На гильзе образуются характерные валики над уплотнительным кольцом.

Медные фитинги под пайку

Медный фитинг под пайку имеет свои нюансы. Например, он характеризуется невысокой стоимостью, если взять в сравнение другие методы соединения. В какой-то степени это обусловлено тем, что фитинги для пайки медных труб конструкционно просты и в производстве применяется только одно наименование меди для всех типоразмеров.

Виды медных фитингов под пайку

Процесс пайки медных фитингов может происходить горячим и холодным методами:

1. При пайке высокими температурами применяются укороченные фасонные фитинги. Они не предназначены для газовых систем, так как полоса спая не очень толстая, но в то же время такие фитинги отлично показывают себя в создании отопительных коммуникаций и водопроводных.
2. При пайке низкими температурами потребуется использование особых фитингов. Отличие их внешнего вида в присутствии специальной канавки, которая сделана по окружности в месте соединения. В канавку в момент изготовления вкладывается припой, из-за которого сильно упрощается монтаж. При установке данный фитинг крепится на трубу, где кромка покрыта флюсом. После всего нужно просто прогреть соединительный участок при помощи горелочного устройства. Так вы получите надёжный стык.

Способ капиллярной пайки

Перед началом прокладки водопровода необходимо нарезать медные трубы на нужные размеры.

Этот метод основывается на капиллярном эффекте, который способствует равномерному распределению припоя по всему сечению независимо от положения трубы. Для создания капиллярного эффекта используют специальные фитинги, диаметры которых должны отличаться от диаметров трубы на строго определенное значение. Для пайки при открытом огне рекомендуется зазор 0,1-0,15 мм.

Соединения при помощи капиллярной пайки проводят, используя специальные флюсы и припои — тонкие проволоки из сплавов металлов с низкой температурой плавления, как правило, олова с малыми добавками меди и серебра. Применяют паечные соединения в случаях, когда или водоснабжения осуществляется своими руками в полу или стенах или при других вариантах, когда невозможен визуальный контроль целостности соединений.

Существует два метода пайки: высокотемпературный и низкотемпературный.

Высокотемпературная пайка, иначе называемая твердой, используется там, где эксплуатационные условия медных трубопроводов связаны с наличием высоких температур. Проводится такая пайка с помощью специальных флюсов и твердых припоев. Для монтажа трубопроводов своими руками такой вид пайки практически не используется.

Низкотемпературная, или мягкая, пайка применяется для трубопровода, используемого для транспортировки жидких и газообразных сред, рабочая температура которых не превышает 110ºС. При низкотемпературной пайке своими руками места соединения нагревают до температуры, которая равна примерно 300ºС.

Обжимные фитинги для медных труб

Соединение медных труб обжимными фитингами производится благодаря пластичным и податливым характеристикам меди. При работах по монтажу медные фитинги под обжим изначально крепятся к трубам, затем клещами сдавливается соединительное место и стык уплотняется. Соединение непроницаемо, так как в наличии есть вкладка. Кольцо уплотнения находится по контуру гребня фитинга.

Обжимные медные фитинги

Фитинги для медных труб под обжим имеют способность вращаться, но при этом не изменять герметичные свойства. Соединительное место после обжима может содержать шестигранный или восьмигранный профиль (зависит от типа взятых клещей). Чтобы получить крепкое разъёмное непроницаемое соединение сила механического воздействия должна быть около 32 кН.

Монтаж медных труб обжимными фитингами имеет свои особенности. Их мы сейчас рассмотрим.

Во время выбора посмотрите на маркировку фитингов из меди. По правилам европейской системы в неё должна входить одна из английских букв А либо В.

Установка труб, произведённых из полутвёрдых видов меди, осуществляется компрессионными фитингами только типа А. В-тип подразумевает трубы уплотнённой стенкой, выполненных из полутвёрдых и мягких медных сортов. Используется для надземных и подземных трубопроводных систем.

Установка компрессионных фитингов как типа А, так и типа В производится по одинаковой схеме:

1. Для начала нужно подобрать соединительный элемент необходимого размера. Это не составит труда, так как при производстве изготавливающие компании придерживаются требований одного евростандарта.
2. Затем стоит получить сегмент трубы нужного размера посредством её поперечного разреза. Нужно удалить торчащие заусенцы и проверить срез калибром. Затем очистить поверхность от загрязнений.
3. На следующем этапе оденьте на трубу кольцо обжима. Обдайте водой участок крепления, чтобы уплотнитель не разошёлся либо не сполз.
4. Проделав это, вставьте трубу в фитинг до упора. Руками заверните прижимную гайку, а потом при помощи гаечного ключа закрутите.

Не стоит применять излишнюю силу: от этого непроницаемые свойства соединения не повысятся.

Если вам попадётся некачественный компрессионный фитинг, то есть риск выдавить кольцо. Это приведёт к преждевременной замене всей детали.

Виды обжимных фитингов для медных труб

Основные сведения

Медные фитинги — это соединительные части трубопровода, которые могут обладать различной формой и назначением. Основные функции — соединение, разведение, поворот трубопровода. По строению фитинги могут сильно отличаться друг от друга. Простой пример: резьбовые запчасти имеют на своих концах резьбу, с помощью которой выполняется монтаж. Тогда как обжимные детали могут быть в виде монолитной конструкции без резьбы на концах.

Основные виды детали в зависимости от ее формы:

• Прямые соединительные запчасти постоянного диаметра. Имеют вид полых цилиндров, с помощью которых соединяются два независимых участка трубопровода. Характерная особенность — концы запчасти имеют одинаковый диаметр. Поэтому надеваются такие запчасти на трубы одного диаметра.
• Прямые соединительные запчасти переменного диаметра. Также имеют вид пустотелых цилиндров для соединения. Основная особенность — концы запчасти имеют различный диаметр (пример: 30 и 50 миллиметров). Поэтому с помощью таких деталей соединяются трубы, которые имеют различный диаметр.
• Угловые медные фитинги. Имеют вид двух цилиндров, соединенных друг с другом по каким-либо углом. Размер угла обычно составляет 90 градусов, хотя встречаются тупоугольные и остроугольные запчасти. Подобные запчасти применяются в том случае, если нужно соединить несколько трубопроводных линий, которые пересекаются друг с другом под углом. Также их применяют для поворота трубопровода для решения конструктивных задача (скажем, стояк идет по стене от пола к потолку — после этого выполняется его разворот).
• Разводные детали. Имеют вид деталей, у которых имеется три и более выходов (большое распространение получили запчасти-перекрестки с четырьмя разводными отверстиями). Подобные запчасти применяются для разведения системы на несколько независимых трубопроводов, а также для сведения отдельных частей в единую систему. В большинстве случаев выходы располагаются по прямым углом, хотя также встречаются детали с косоугольным расположением выходов. При необходимости на неиспользуемые выходы может устанавливаться заглушка, которую при необходимости всегда можно демонтировать.

Медные фитинги резьбовые

Если вы знаете, что время от времени инженерную конструкцию вам придётся разбирать с целью техобслуживания, то в таком случае приобретаются медные фитинги резьбовые. Разборку и сборку труб позволяет осуществлять резьба, расположенная снаружи и внутри элементов конструкции.

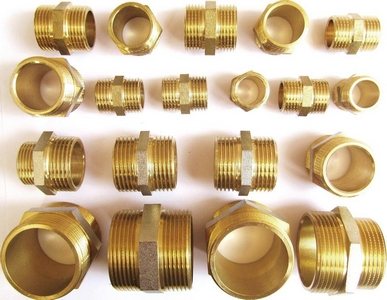

Резьбовые фитинги для труб из меди

Популярными видами резьбовых фитингов из меди являются следующие:

1. Муфты. Ими именуют фитинги, что помогают крепить трубы, выполненные из различных металлов. Можно создавать прямые куски трубопроводов, которые формируются из участков одинакового либо разного диаметров.
2. Штуцеры. Ими называют фитинги, дающие возможность отводить циркулирующую жидкость из главного трубопровода.
3. Крестовины, тройники, коллекторы – это те же фитинги, которые позволяют создать ответвления от главной трубы, при этом не меняя обычного направления.
4. Уголки. Это фитинги, позволяющие менять направление циркуляции воды на 45 °C либо 90 °C.
5. Фитинги для перекрытия конца трубопровода. Можно выбрать колпаки либо заглушки.

Выводы и видео по теме

Рекомендуется для соединения медных труб использовать соединители из одноименного металла. В этом случае не нужно будет подстраиваться под определенный вид материала. Медные соединительные элементы позволяют создать герметичную и практичную инженерную сеть.

Сертифицированные фитинги для трубопроводов из меди уменьшают время, которое необходимо для выполнения монтажных работ.

Для получения качественной сети не нужно совмещать трубопроводы из меди с трубами из оцинковки или нелегированной стали. В противном случае возникнет отрицательное химическое и электрическое воздействие. Оно будет способствовать коррозионному разрушению материалов.

Фитинги для медных труб под развальцовку

Медная развальцовка (либо разборотовка) часто выполняется при осуществлении системы отопления и водопровода.

Осуществить этот процесс можно с помощью простого инструмента – стержня с коническим наконечником. Инструмент помещается в конец трубы из меди, и его проворачивают до приобретения необходимой геометрической формы. Этот способ очень прост, но в то же время он не даёт гарантии качественной развальцовки.

Фитинги медные под развальцовку

Лучшим вариантом для процесса разбортовки станет прибор, состоящий из струбцины (создаёт давление на рабочий конус) и подставки с несколькими отверстиями либо одним стандартным (вставляются трубы из меди разного диаметра). Такой способ развальцовки применяют домашние мастера.

Профессионалы применяют устройства для разборотовки, в составе которых есть эксцентрик и предохранительная трещотка. На концы труб надеваются гайки. Концы однородно раскатываются на данном устройстве по поверхности изнутри.

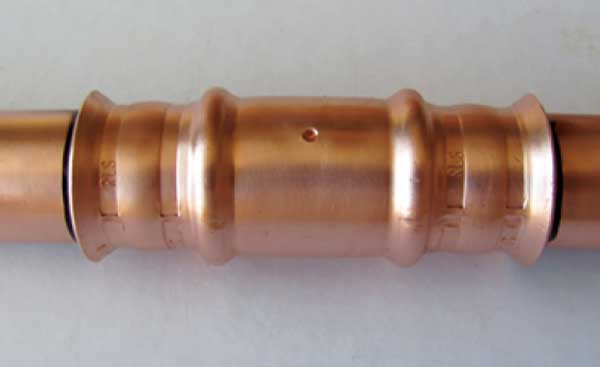

Соединения связывающим обжимом под высокое давление

Достижения в технологиях связывающих обжимных соединений и в разработках материалов для уплотнительных колец, позволяют применять соединения связывающим обжимом для систем высокого давления. Однако системы высокого давления требуют применения несколько иной конфигурации прессовых губок.

Соединения связывающим обжимом для трубопроводов низкого давления, технологических трубопроводов и линий сжатых газов немедицинского назначения, используют единую стандартную шестиугольную форму прессования.

Соединение с помощью связывающих обжимов под более высокие давления требует использования специально разработанных пресс-фитингов и зажимных губок для обеспечения двойного обжима фитинга на 360°.

Производители медных фитингов для труб отопления

VIEGA – это востребованный производитель из Германии, технологический лидер в выпуске водопроводных и отопительных систем, в том числе изделий из меди. Медные фитинги резьбовые этой компании считаются одними из лучших. Ассортимент фитингов VIEGA всегда полон и широк.

Tiemme – это компания из Италии. Она занимается выпуском обжимных фитингов для соединения труб из меди в отопительных и водоснабжающих системах. Продукция фирмы представлена широким ассортиментом, проверяется и сертифицируется известными международными аттестующими органами, имеет больше за 70 сертификатов качества в разных странах мира.

SANHA – это компания, которая направлена на производство медных фитингов в соответствии со строгими нормами качества. Продукция фирмы проходит на производстве несколько этапов контроля и соответствует международным качественным стандартам.

Comisa – ещё один итальянский производитель инженерной сантехники. Основное направление компании в производстве абсолютно герметичных труб из меди. Продукция Comisa имеет гарантию на соединение труб в течение многих лет.

Медный фитинг, медная труба и иные изделия из этого материала отличаются надёжностью и множеством положительных свойств. Изделия из меди дают возможность создавать прочные долговечные коммуникации, поэтому можно с уверенностью сказать, что их немалая стоимость оправдана.

Классификация и виды

Фитинги в первую очередь подразделяются на детали под пайку и для монтажа без применения сварки — резьбовые, компрессионные, пресс- и пуш-фитинги. Для пайки применяют чисто медные изделия, для иных фитингов используют бронзу или латунь. Латунь и бронза тверже и прочней меди, поэтому детали из них лучше сохраняют форму, в том числе и геометрические размеры резьбы.

Фитинги под пайку

Капиллярная пайка обеспечивает самое надежное и герметичное соединение труб. Поэтому ее выбирают в труднодоступных местах или там, где требуется особая надежность (например, в трубопроводе теплого пола). Выбирают еще и потому, что они самые компактные и недорогие из всех видов фитингов.

Конструктивно элементы под пайку — трубочки и тройники простой формы, с диаметрами, чуть большими диаметрам соединяемой заготовки.

Резьбовые

Резьбовые соединительные элементы монтируются в систему с помощью наружной либо внутренней резьбы.

Разновидностей резьбовых изделий довольно много:

• Заглушки.
• Отводы 90 и 135°.
• Муфты для соединения труб (с внутренней резьбой, иногда с 2 накидными гайками).
• Крестовины и тройники; бывают с наружной резьбой либо с накидными гайками.
• Сгоны — трубки с наружными резьбами, муфтами и контргайками.
• Накидная гайка-американка.
• Ниппель —элемент для соединения с двумя резьбами и шестигранником под гаечный ключ посредине.
• Штуцер — элемент с «ершом».
• Врезка.
• Футорка — соединительный элемент для перехода с диаметра на диаметр, имеет внутреннюю и наружную резьбу.
• Эксцентрик — для монтажа смесителей.

На медных трубах резьбовые элементы соединения применяются очень редко по причине сложности выполнения резьбы на меди — медные конструкции пластичны и имеют тонкую стенку, резьба ослабляет трубу и уменьшает прочность места соединения и всей системы.

Намного надежнее использовать для монтажа компрессионные и прессовые соединители. Кроме того, резьбовые детали относятся к обслуживаемым соединениям и требуют регулярного осмотра.

Компрессионные

Очень быстрое соединение получается при монтаже с помощью компрессионных соединителей. Такие фитинги имеют с одной стороны резьбу или накидную гайку, с их помощью трубопровод соединяют с трубами из другого материала или другими элементами системы (узлом учета, смесителями, кранами, радиаторами). Бывают двухсторонние компрессионные фитинги.

Такой тип соединения нельзя применять для теплого пола.

Компрессионное соединение относится к разборным и нуждается в систематическом осмотре и затягивании.

Монтаж с использованием компрессионных элементов требует минимальных затрат и не требует особого оборудования, кроме:

• Трубореза.
• Калибратора.
• Гаечных ключей.

Конструктивно компрессионный фитинг состоит из корпуса с резьбой (его еще называют цангой), металлического упорного кольца, уплотнительного кольца, наружной обжимной гайки.

Цанговые

Цанговые фитинги — это просто другое название компрессионных соединителей под обжим.

Пресс-фитинги

Пресс-фитинги образуют очень герметичное неразъемное соединение, их допускается монтировать даже в системах теплого пола и газопроводах.

Конструктивно прессовые соединители состоят из корпуса, пресс-гильзы, металлического упорного кольца и уплотнительного кольца.

Компрессионные (зажимные) фитинги

Конструкция этих фитингов состоит из трех элементов:

• бронзового или латунного корпуса;
• металлического медного или латунного зажимного кольца;
• накидной гайки.

Зажимное кольцо находится внутри и прижимается к корпусу фитинга накидной гайкой. Монтаж соединений производится плоским гаечным ключом, причем количество оборотов для затягивания у каждого типа фитингов свое. Фитинги с компрессионным зажимом используются в системах водоснабжения, газоснабжения и отопления, а также при ремонтных работах и в аварийных ситуациях из-за быстроты и удобства монтажа и доступности используемых инструментов, гаечных ключей разных диаметров. Еще одно достоинство этих фитингов – возможность повторного использования.

Прочность и надежность фитинговых соединений

Хотя прочность медных труб всегда выше требования СНиП, прочность всех фитинговых соединений из-за конструктивного увеличения толщины трубопровода намного превышает прочность труб. При многочисленных экспериментах на испытание механической прочности и выдерживаемого давления всегда рвется сама труба, ни из одного компрессионного, самофиксирующегося и тем более прессового соединения при нагрузках не выдавило трубу из фитинга.

Поэтому можно характеризовать соединения труб с медными фитингами как прочные, технологичные и надежные. К тому же компрессионные, резьбовые и фланцевые фитинговые соединения боятся времени и коррозии, но требуют обслуживания. Долговечность и надежность соединений самофиксирующихся и пресс-фитингов в несколько раз превосходят показатели фитингов для пластиковых и металлопластиковых труб, а современные уплотнительные материалы придают надежность герметизации. Исходя из этого, многие производители дают гарантию для медных трубопроводов с фитинговыми соединениями не менее 50 лет.
