Медные трубы разновидности изделий и процесс их установки

При обозначении изделий, например, труба медная диаметр 8 мм, имеется в виду один из основных параметров труб – внешний диаметр. От этого показателя зависит множество свойств будущего трубопровода (рабочее давление, длина и т.д.). Необходимо уметь оперировать такими величинами, как дюймы и миллиметры, так как согласно ГОСТ, они являются основными измерителями этого параметра. Цифровой эквивалент значений таких параметров, как длина и диаметр, часто используется в формулах при различных расчетах.

На сегодняшний день, можно выделить следующие диаметры медных труб, которые, так или иначе, фигурируют в таблицах:

• Внешний;
• Внутренний;
• Номинальный.

Сама необходимость в сравнительных таблицах с диаметрами возникла из-за различных стандартов России и Европы(Все изделия связанные с медными трубами: ). Поскольку, большинство производителей труб являются иностранными, в характеристиках используются дюймы, тогда как на нашей территории оперируют значениями мм, см.

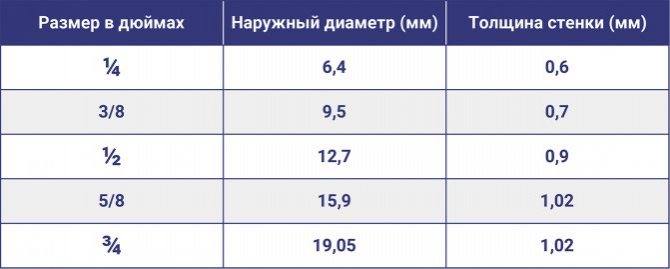

Ø, дюйм	Наружный диаметр + толщина стенки, мм
1/4	6.35+0.76
3/8	9.52+0.81
1/2	12.7+0.81
5/8	15.9+0.90
3/4	19.05+0.89
7/8	22.23+1.14
1	25.4+1.14
1 1/8	28.58+1.27
1 3/8	34.93+1.40
1 5/8	41.27+1.53
2 1/8	53.98+1.78
2 5/8	66.68+2.03
3 1/8	79.39+2.30
3 5/8	92.08+2.54
4 1/8	104.74+2.80

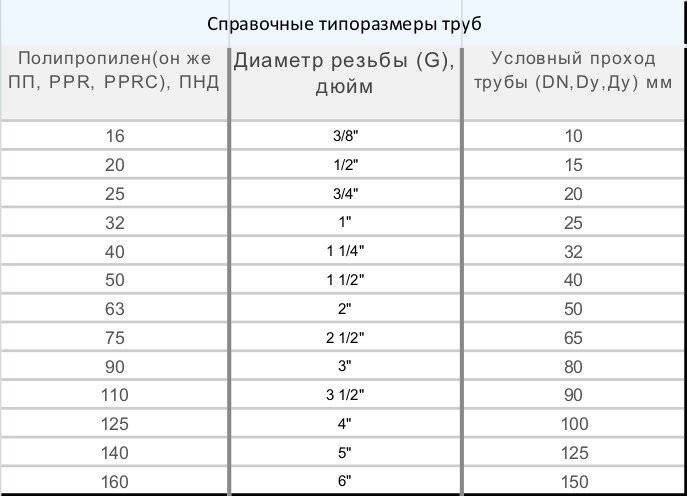

Таблица размеров стальных труб – какой бывает диаметр у таких труб

Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.

Стандартные диаметры труб и системы их измерения

Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.

До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.

Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.

Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.

Классификация диаметров

Рассмотрим разновидности диаметров стальных труб:

1. Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
2. Номинальный (Дн, Dn).
3. Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
4. Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.

Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.

Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.

Системы измерения

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.

При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.

Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.

Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.

Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.

Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

• D – внутреннее сечение выбранных труб;
• Q – тепловой поток, выражаемый киловаттами;
• V – скорость теплоносителя, м/с;
• DT – разница температур на обоих концах системы, измеряемая в ℃;
• sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

Сообщений 17

1 Тема от Иван 2014-08-19 17:09:12

• Иван
• Baccho Testis
• Неактивен

• Откуда: Россия
• С нами с: 2014-01-20
• Сообщений: 25 294

Тема: Таблица пересчета диаметров медных труб с дюймов в миллиметры

Стандартов по медным трубам “черт ногу сломит” . Табличка с самым распространенным стандартом реализуемых в России. Чуть позже тема будет отредактированна Картинка со средними ценами на середину лета 2014 год. Форум трубами не торгует если что

2015-01-01 22:08:54

• AdSense

2 Ответ от transfi 2015-01-01 22:08:54

• transfi
• Профессионал
• Неактивен

• Откуда: Сыктывкар
• С нами с: 2014-03-09
• Сообщений: 907

Re: Таблица пересчета диаметров медных труб с дюймов в миллиметры

В процессе сбора материалов для постройки РК, возник вопрос.

Имеется медная труба, с маркировкой 42х1,5. Как я понимаю – это метрические размеры. А вопрос такой, возможно ли для такой трубы использовать тройник, с дюймовой маркировкой 1 5/8″ ? Есть ли в дюймовом тройнике достаточный зазор, чтобы вставить метрическую трубу?

Может кто сталкивался? Просто в моём городе, с медными фитингами, всё не просто

.

3 Ответ от Иван 2015-01-02 17:46:49

• Иван
• Baccho Testis
• Неактивен

• Откуда: Россия
• С нами с: 2014-01-20
• Сообщений: 25 294

Re: Таблица пересчета диаметров медных труб с дюймов в миллиметры

В процессе сбора материалов для постройки РК, возник вопрос.

Имеется медная труба, с маркировкой 42х1,5. Как я понимаю – это метрические размеры. .

Привет.. померяй диаметр трубы внутри.

4 Ответ от transfi 2015-01-02 17:58:54

• transfi
• Профессионал
• Неактивен

• Откуда: Сыктывкар
• С нами с: 2014-03-09
• Сообщений: 907

Re: Таблица пересчета диаметров медных труб с дюймов в миллиметры

Привет.. померяй диаметр трубы внутри.

Труба лежит на работе, завтра съезжу, померяю .

5 Ответ от Иван 2015-01-02 20:05:18

• Иван
• Baccho Testis
• Неактивен

• Откуда: Россия
• С нами с: 2014-01-20
• Сообщений: 25 294

Re: Таблица пересчета диаметров медных труб с дюймов в миллиметры

Привет.. померяй диаметр трубы внутри.

Труба лежит на работе, завтра съезжу, померяю .

Так тройник прихватить и померять на месте сразу.

6 Ответ от transfi 2015-01-02 20:36:24

• transfi
• Профессионал
• Неактивен

• Откуда: Сыктывкар
• С нами с: 2014-03-09
• Сообщений: 907

Re: Таблица пересчета диаметров медных труб с дюймов в миллиметры

Тройника нет. В продаже только дюймовые. Труба трехметровая, в магазин вести неудобно (если не отпилить кусочек). Вроде говорят, что налезает спокойно, но сумлеваюсь я. Видимо придется пилить.

7 Ответ от Иван 2015-01-03 10:30:46

• Иван
• Baccho Testis
• Неактивен

• Откуда: Россия
• С нами с: 2014-01-20
• Сообщений: 25 294

Re: Таблица пересчета диаметров медных труб с дюймов в миллиметры

Тройника нет. В продаже только дюймовые. Труба трехметровая, в магазин вести неудобно (если не отпилить кусочек). Вроде говорят, что налезает спокойно, но сумлеваюсь я. Видимо придется пилить.

Померял дюймовый сантехнический боченок.. 33,25мм наружная резьба по гребню, значит внутреняя чутка меньше. Если тройник с наружной будет, скорее всего пролетит, надо значит сначала померять трубу снутри. Так-то 1 5/8 должен подходить теоретически если труба китайская или турецкая, но если считать по ОСТ-266 (он вроде с немецким стандартом совпадает) получается 1 1/4 = 41,912мм . Труба . какого она стандарту у тебя? Скорее всего дюйм с четвертью покупать надо и на тройнике слегка снять напильником нарезку.. от стенки трубы зависит.

8 Ответ от transfi 2015-01-03 10:49:20 (2015-01-03 15:13:45 отредактировано transfi)

• transfi
• Профессионал
• Неактивен

• Откуда: Сыктывкар
• С нами с: 2014-03-09
• Сообщений: 907

Re: Таблица пересчета диаметров медных труб с дюймов в миллиметры

Труба – KIWA GASTEC QA 42Х1,5. Сейчас пойду гулять с ребенком, заодно на работу заеду. Всё померяю.

До работы пока не добрался. Но сейчас подумал, что ввёл Вас, Иван, в заблуждение, неточной формулировкой вопроса. Тройник, я имел ввиду, медный под пайку (для установки выносного дефлегматора). По уму, мне надо 42х42х42, но в наших магазинах холодильного оборудования, мне сказали, что у них вся медная труба и фурнитура к ней, имеет дюймовые размеры. Вот я и засомневался – влезет ли моя метрическая труба, в их дюймовый тройник.

9 Ответ от Иван 2015-01-03 20:08:59

• Иван
• Baccho Testis
• Неактивен

• Откуда: Россия
• С нами с: 2014-01-20
• Сообщений: 25 294

Re: Таблица пересчета диаметров медных труб с дюймов в миллиметры

Вот я и засомневался – влезет ли моя метрическая труба, в их дюймовый тройник.

Так 42Х1,5 это на дюймы 1+1/4 померять штангеном если есть сомнения.

10 Ответ от transfi 2015-01-03 21:15:50

• transfi
• Профессионал
• Неактивен

• Откуда: Сыктывкар
• С нами с: 2014-03-09
• Сообщений: 907

Re: Таблица пересчета диаметров медных труб с дюймов в миллиметры

Иван, извините, что-то я не соображу. Вы говорите про G1 1/4″ (по ОСТ-266), т.е про размер трубной резьбы. Я же спрашиваю про размер медной трубы, а точнее тройника к ней. Смотрю таблицу в первом посте. самое близкое значение к моей 42 мм трубе – это 1 5/8″ , т.е 41.27мм. Такие трубы и тройники есть в магазине, но этот диаметр меньше, чем мой. Критично или нет? Или я, что-то не то спрашиваю

11 Ответ от Геннадий 2015-01-03 21:23:10

• Геннадий
• Винокур
• Неактивен

• Откуда: Волгоград
• С нами с: 2014-11-11
• Сообщений: 525

Re: Таблица пересчета диаметров медных труб с дюймов в миллиметры

Иван, извините, что-то я не соображу. Вы говорите про G1 1/4″ (по ОСТ-266), т.е про размер трубной резьбы. Я же спрашиваю про размер медной трубы, а точнее тройника к ней. Смотрю таблицу в первом посте. самое близкое значение к моей 42 мм трубе – это 1 5/8″ , т.е 41.27мм. Такие трубы и тройники есть в магазине, но этот диаметр меньше, чем мой. Критично или нет? Или я, что-то не то спрашиваю

Может будет проще вам купить тройник магазине и ещё что вам нужно (можно померить штангенциркулем) оставить чек и попробовать дома, если уж не подойдет отнесете и деньги заберете. Мне кажется так понятнее будет

Что необходимо для пайки труб из меди

Пайка медных труб, своими руками выполнить которую совсем несложно, не требует дорогостоящего оборудования и каких-то особых материалов. Для того чтобы правильно ее осуществить, вам понадобятся следующие приспособления.

Горелка, за счет которой станет выполняться нагрев припоя и участка труб, где будет выполняться их соединение. В такую горелку подается, как правило, газ пропан, давление которого регулируется при помощи сварочного редуктора. Специальное приспособление для резки медных труб. Так как изделия из этого металла являются очень мягкими, резать их следует достаточно нежно, чтобы не помять стенки. На современном рынке предлагаются труборезы различных моделей, отличающиеся и своей функциональностью, и техническими возможностями

Конструкция отдельных моделей таких приспособлений, что важно, позволяет использовать их даже для работы в труднодоступных местах. Труборасширитель — это устройство, позволяющее расширить диаметр медной трубы, что необходимо для того, чтобы более качественно выполнить пайку. В различных системах, монтируемых из медных труб, используются элементы одного сечения, и для того, чтобы качественно соединить их, необходимо незначительно увеличить диаметр одного из соединяемых элементов. Именно такую задачу и решает такое приспособление как труборасширитель

Именно такую задачу и решает такое приспособление как труборасширитель.

Набор для развальцовки медных труб

Приспособление для снятия фасок с торцов медных труб. После обрезки на торцах деталей остаются заусеницы, которые могут помешать получить качественное и надежное соединение. Чтобы удалить их и придать торцам труб требуемую конфигурацию, перед пайкой как раз и используется фаскосниматель. На современном рынке предлагаются приспособления для снятия фасок двух основных типов: помещенные в круглый корпус и изготовленные в виде карандаша. Более удобными в эксплуатации, но и более дорогими являются круглые устройства, которыми можно обрабатывать мягкие медные трубы диаметром не более 36 мм. Чтобы правильно подготовить медные трубы к пайке, необходимо удалить с их поверхности все загрязнения и окислы. Для этих целей используются ершики и щетки, щетина которых изготовлена из стальной проволоки. Обычно выполняется пайка медных труб твердым припоем, который может быть высоко- и низкотемпературным. Высокотемпературный припой — это медная проволока, содержащая в своем составе около 6% фосфора. Плавится такая проволока при температуре 700 градусов, в то время как для низкотемпературного его вида (проволока из олова) достаточно и 350 градусов. Технология пайки медных труб предполагает использование специальных флюсов и паст, которые выполняют защитную функцию. Такие флюсы не только защищают формируемый шов от образования в нем воздушных пузырьков, но и значительно улучшают сцепление припоя с материалом труб.

Кроме флюса, припоя и других основных элементов, для выполнения пайки труб из меди понадобятся и дополнительные инструменты, найти которые можно в каждой мастерской или гараже. Чтобы паять или варить изделия из меди, дополнительно приготовьте:

• обычный маркер;
• рулетку;
• строительный уровень;
• небольшую кисточку с жесткой щетиной;
• молоток.

Перед началом работ важно также решить, как паять медные трубы. Основных вариантов может быть два: пайка меди твердым припоем (используется реже) и применение припоя мягкого типа. При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя

Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров. Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае

При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя. Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров

Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае.

Ершики для зачистки внутренней поверхности медной трубы перед пайкой

Основные величины для измерения труб

Специалисты различают диаметр медных труб:

Есть еще такие общие понятия как «условный проход» и «толщина стенок». Не указывая размеры, говорят, что изделие «толстостенное» или «тонкостенное». Все диаметры медных труб должны быть указаны в их маркировке – в дюймах и миллиметрах.

1. Толщина стенок изделия, величина обозначается в «мм», параметры связаны с объемом проходящего вещества и его давлением. Существенным показателем остается разница между внутренним и наружным диаметром.
2. Для качественной состыковки магистрали через фитинги важен условный проход – внутренний просвет изделия, для его обозначения также используют миллиметры. На импортных изделиях из цветных металлов он указывается в дюймах, что требует перевода в «наши» величины.
3. Внутренний диаметр – основной показатель проходимости трубопровода (мм), используется для расчетов в формулах.
4. Наружный диаметр – важен для классификации изделий (большой, средний и малый), обозначается в «мм» во всех таблицах.
5. Номинальный диаметр – примерно то же самое, что и «условный проход», но маркируется с точным значением.

Внимание! Приблизительные величины дают рулетка или сантиметровая лента, точные значения дают штангенциркуль и измерительная аппаратура.

На сегодня материалы, из которых выпускаются трубы для магистралей и бытовых водопроводов, ограничены небольшим списком:

• сталь;
• пластик, металлопластик;
• алюминий, медь, прочие легкие сплавы.

Некоторые размеры медных труб обозначаются в дюймах, например, «дюймовые» или «полудюймовые». Это значит, что внутренний диаметр выражен как 1 дюйм или ½ дюйма – около 25,4мм и 12,7мм. На эти величины обращают внимание специалисты по укладке магистралей, чтобы на медную трубу подобрать размеры:

• муфт;
• тройников;
• фитингов с резьбовым соединением.

Преимущества и недостатки

Трубы из меди после термической обработки приобретают дополнительные полезные качества:

• Способность выдерживать большое давление. Таким качеством обладают особенно толстостенные трубы.
• Устойчивость перед влажной средой и резкими изменениями температуры. Рабочий диапазон составляет от -100°C до 250°C.
• Стойкость перед УФ-лучами, щелочами, кислотами и другими разными агрессивными веществами благодаря использованию во время отжига специального инертного состава.
• Повышенная гибкость.
• Легкий монтаж.
• Срок службы более 50 лет.
• Антибактериальные свойства, поэтому опасные микроорганизмы не появляются и тем более не размножаются в изделиях.
• Коррозионная устойчивость.
• Гладкая внутренняя поверхность, способствующая хорошей проходимости.
• Стойкость к деформации, когда происходит воздействие высоких температур. Даже у тонкостенных труб.
• Сниженные потери тепла и отсутствие конденсата на поверхности у трубного проката с полимерным покрытием.
• Сохранение свойств при замерзании воды в трубопрокате.

Основным недостатком изделий из меди является большая стоимость по сравнению с другими материалами — поливинилхлорид и сталь. Затраты на приобретение труб окупаются во время их эксплуатации, потому что не потребуется длительное время выполнять ремонтные работы и техническое обслуживание.

К минусам также относятся некоторые трудности при проведении пайки. Работу качественно сможет выполнить только человек с опытом, владеющий специальным инструментом и оборудованием.

К отрицательным моментам еще относится слабая стойкость проката с тонкими стенками перед механическими воздействиями. Он легко деформируются.

Недостаток высокая теплопроводность меди. Поэтому нагретая труба легко может нанести травму в виде ожога. Рекомендуется использовать защитные средства во время монтажных работ и при техническом обслуживании систем.

Нормативные требования согласно ГОСТ

Внешние параметры, механические характеристики, состав сплава, сортамент и обозначения маркировки регламентируются двумя основными положениями: ГОСТ 617-2006 (Трубы медные общего назначения) и ГОСТ 11383-75. Продукция европейского производства отвечает стандарту EN-1057 от 2006 года.

Свод требований:

1. Внутренняя и наружная поверхность трубы не должна иметь загрязнений, препятствующих осмотру изделий. Недопустимо наличие расслоений, ржавчин, трещин и раковин на трубном «рукаве».
2. Допустимо наличие вмятины глубиною до 0,25 мм. Ограничение по количеству – не больше двух на погонный метр и не более 10% дефектных изделий на одну партию поставки.
3. Отсутствие заусенец на торцах труб. Нормированная косина реза для экземпляров диаметром до 20 мм – 2 мм, для изделий сечением 20-170 мм – 3-5 мм соответственно, для трубной арматуры диаметром от 170 мм допустима косина в 7 мм.
4. Для бухт и мягких труб овальность не лимитирована.

Каждая бухта или партия трубных отрезов должна сопровождаться упаковочным листом и информационным ярлыком.

Обязательные данные из сопроводительного документа: товарный знак предприятия, юридический адрес изготовителя, маркировка состава и размерности труб, номер партии, дата производства, штамп технического контроля

Сравнение альтернативных программ:

Home Sweet Home	MyVirtualHome	Хоум Дезайн Софтвер — Home Design Software	Sketchup
Описание	Скачать Home Sweet Home, версия 1.0	Создайте дизайн вашего дома	Трехмерное приложение для дизайна интерьера	Скачать Sketchup, версия Pro 8.0.3161
Рейтингу
Загрузки	105	5	60
Цена	$ 19.95	$ 0	$ 17	$ 590
Размер файла	18.53 MB	11.00 MB	11.48 MB	104141 KB
Download	Download	Download	Download

Инструменты и материалы для пайки меди

• труборез;
• фаскосниматель;
• труборасширитель;
• металлическая шерсть;
• тиски;
• пассатижи;
• пинцет;
• паяльник;
• припой;
• флюс;
• бура;
• паяльное масло;
• газовая горелка.

Схема электросварочного аппарата.

Труборез требуется для того, чтобы нарезать трубы по длине. Принцип работы у труборезов один и тот же, хотя моделей в продаже можно встретить очень много. Труба для ее обрезки зажимается между роликами и лезвием, затем труборез вращают вокруг, подтягивая на треть оборота нижний болт. Чтобы получить ровный край, трубу держат строго перпендикулярно по отношению к инструменту. Труба, как правило, разрезается за 5-6 оборотов. Газовой горелкой возможно произвести низкотемпературную пайку меди, так как ее температура не превышает 450°. Не все конструкции горелок, имеющихся в продаже, подходят для пайки.

Перед тем как выбрать горелку для того, чтобы паять медь, нужно обратить внимание на инструкцию, так как те горелки, пользование которыми начинается с разжигания мангала, не подходят для этих целей. Как правильно паять медь? Нужно делать это паяльником или горелкой с узконаправленным пламенем. Трубу такая горелка нагреет за считаные секунды, и газового баллончика хватит при экономном использовании надолго

При выборе горелки нужно смотреть и на состав газа в баллоне. Как правило, это смесь пропана и бутана, но при этом чем выше содержание бутана, тем выше температура пламени

Трубу такая горелка нагреет за считаные секунды, и газового баллончика хватит при экономном использовании надолго. При выборе горелки нужно смотреть и на состав газа в баллоне. Как правило, это смесь пропана и бутана, но при этом чем выше содержание бутана, тем выше температура пламени.

Металлическая шерсть используется для очистки меди перед работой горелкой и паяльником. Ею плотно обжимают конец трубы или проволоки и совершают с усилием несколько вращательных движений. Для проволоки этого достаточно, а трубу следует зачистить еще и изнутри. Узкие трубки (фитинги) можно очищать специальными предназначенными для этого ершиками, при этом категорически запрещено пользование наждачной бумагой, особенно крупных фракций, и тем более напильника. Медь является мягким металлом, и при использовании наждачной бумаги компоненты наждака останутся на поверхности, препятствуя адгезии и хорошему соединению.

Схема точечной сварки меди.

Припой можно приобрести смотанным для удобства использования в катушки. Это оловянная проволока, диаметр которой около 3 мм

Желательно обращать внимание на отсутствие в припое свинца, о чем должна сообщать специальная надпись на катушке. Важным для пайки компонентом является и флюс, который смачивает основной металл (в данном случае медь) перед пайкой, проникая во все капилляры. Растекается по поверхности флюс под действием капиллярных сил

Перед тем как правильно паять, поверхность должна быть совершенно чистой и лишенной окислов. Шов будет прочен только в том случае, если компоненты будут защищены от кислорода, присутствующего в воздухе. Использование флюса повышает адгезию припоя наравне с механической зачисткой поверхностей

Растекается по поверхности флюс под действием капиллярных сил. Перед тем как правильно паять, поверхность должна быть совершенно чистой и лишенной окислов. Шов будет прочен только в том случае, если компоненты будут защищены от кислорода, присутствующего в воздухе. Использование флюса повышает адгезию припоя наравне с механической зачисткой поверхностей.

При использовании флюса не играет большой роли, предназначен ли он для припоя с содержанием свинца или без, эти разновидности являются взаимозаменяемыми. Непригодны для использования с медью флюсы для пайки нержавеющей стали. Обыкновенная канифоль также может быть использована, но возможны проблемы с ее нанесением.

Методы измерения

Способ определения габаритов трубы зависит от ситуации. Например, при приобретении продукции достаточно посмотреть на её маркировку и при необходимости перевести в соответствии с принятыми в стране стандартами.

Если же имеется отрезок трубы, размеры можно узнать:

• с помощью линейки – самый простой и общедоступный способ, однако наименее точный, в частности из-за того, что бытовые линейки обычно не калибруются;
• рулеткой (мерной лентой и т.п.) – та же проблема, что в первом случае;
• штангенциркулем и прочей специальной аппаратурой – при условии качества измерительных приборов наиболее точный метод, обеспечивающий достоверность расчётов, следовательно, нормальное функционирование готового водопровода.

Диаметры стальных труб: таблица размеров

Одна из главных размерных характеристик металлических труб – это их диаметр.

Их классификация по данному параметру, а также толщине стенок, дает возможность осуществлять проектные расчеты для транспортирования по трубопроводу того либо иного типа вещества.

Главные параметры стальной трубы

Стандартные параметры диаметров и системы измерения для труб

Такими могут быть диаметры стальных труб

Стандартные диаметры стальных труб значительно облегчают работу проектировщиков при выборе ими для сборки того или иного типа трубопровода.

Перед тем, как говорить о том, какими бывают диаметры труб и для какого вида трубопроводной системы их можно использовать, нужно рассмотреть их основные размерные характеристики.

По данным параметрам и определяются трубные диаметры ТУ и ГОСТом.

Это важнейшие значения, потому как для каждого из конкретных диаметров труб ГОСТом определяется и соответствующая толщина их стенок.

О видах диаметров труб

Итак, какие бывают диаметры стальных труб.

1. Условный диаметр (Ду, Dy) – это номинальный размер (в миллиметрах) внутреннего диаметра трубы или его округленная величина, в дюймах.
2. Номинальный диаметр труб (Дн Dn,).
3. Наружный диаметр стальных труб. Они классифицируются именно по этому признаку: малые размеры – от 5 мм и до 102, средние размеры – от 102 мм и до 426, большие размеры — 426 мм и больше.
4. Толщина стенок труб – важный сопутствующий параметр.
5. Внутренний диаметр стальных труб – также их главная габаритная характеристика. Это касается и соединительных элементов — фитингов системы.

Наряду с обширным ассортиментом металлических аналогов, почти во всех сферах строительства используются сейчас и трубы из разных видов пластика. Вследствие этого и были разработаны нормативные документы, например — таблица диаметров стальных труб и их соответствия полимерным.

Они дают возможность точно осуществлять выбор труб при проектировании той или иной транспортной сети.

Измерительные системы

Условный проход(Dy) трубы, в мм

Диаметр ее резьбы (G),в дюймах

Наружный диаметр(Dh), трубы, в мм

Стальная шовная труба, водо- и газопроводная

Бесшовная стальная труба

В таблице приведены размеры разных типов труб, в миллиметрах и дюймах.

В газо – и водоснабжении до сих пор активно используются стальные трубы. Диаметр труб стальных исчисляется в дюймах, например — 1″ или 2″, либо их долях – 1/2 или 3/4″. Когда осуществляется сборка трубопровода, диаметры труб которого определены в дюймах, трудностей у вас не возникнет.

Однако когда появляется нужда смены либо монтажа комбинированных систем, например — стальные трубы + пластиковые или медные аналоги, то, с тем, чтобы грамотно выбрать параметры, таблица диаметров труб стальных будет незаменимым помощником для специалиста.

Этот документ определяет точные метрические размеры стальных труб и их соответствие пластиковым.

В соответствии со стандартным рядом, принятым в большинстве государств мира, трубы обладают внутренним диаметром, исчисляемым в миллиметрах:

Используется и система измерения диаметра труб в дюймах. 1 дюйм примерно равен 2.54 см.

При сборке транспортной системы для жилых построек, состоящей из стальных труб, как правило, берутся трубы, имеющие внутренний диаметр 15 мм, 20 мм либо 32 мм.

Стальные трубы большого диаметра, используемые в канализационных системах, а также чугунные безнапорные аналоги, имеют диаметр в 50/100 мм.

Зачем надо точно знать диаметр укладываемых труб

Точная величина диаметра, который имеет стальная водопроводная труба, дает возможность просчитать объем транспортируемого по системе вещества

Для использования в быту, знание обо всех особенностях применяемых диаметров труб особенно важно

Например, если вам необходимо осуществить ремонт отопительной системы своего дома, диаметр труб надо рассчитать так, чтобы в зимний период отопление обогревало все жилые помещения равномерно.

Размер стальных, алюмопластиковых либо полипропиленовых труб, можно без труда рассчитать и самостоятельно, без использования соответствующих таблиц.

Для нахождения диаметра труб, предназначенных для отопления, существует формула: D = sqrt ((314∙Q)/ (V∙DT)), в которой символы означают:

• D – внутренний диаметр необходимых труб;
• Q — это тепловой поток, измеряемый в кВт;
• V обозначает скорость теплоносителя, в метрах в секунду;
• DT – это разность температур, на входе и выходе системы, в градусах Цельсия;
• sqrt – квадратный корень.

Чтобы просчитать диаметры труб стальных — таблица необходима для оптимизации вашей работы. Таким образом, вы выиграете много рабочего времени.

Металлические водопроводы

Трубы из металла используются уже не один десяток лет. Несмотря на появление новых материалов, они до сих пор не утратили своей актуальности. Металл, как и пластик, имеет свои плюсы и минусы.

Самым большим плюсом водопровода из металла является механическая прочность. Однако срок его службы всего несколько лет. Помимо этого, сложный монтаж и проведение сварочных работ повышают стоимость установки и обслуживания.

Стальной

Стальные трубы производятся как из обычной углеродистой стали, так и оцинкованные. Монтаж водопровода из стальных комплектующих выполняют при помощи переходников, тройников и муфт, которые соединяют трубы в единую систему.

Сварные и бесшовные стальные трубы способны выдержать огромную нагрузку, большое давление и резкие перепады температур.

Какие трубы выбрать для водопровода (видео)

К минусам таких водопроводов можно отнести большой вес, сложный монтаж и коррозию. Однако, современные производители научились покрывать внутреннюю поверхность неметаллическим слоем, что позволяет увеличить срок службы изделия и избежать коррозии.

Изделия из нержавеющей стали превосходят обычные по всем основным характеристикам, но их стоимость значительно отличается, что приводит к сильному удорожанию всей системы водопровода.

Медный

Пропускная способность медного водопровода выше, чем у других. Это достигается за счет более гладкой внутренней поверхности, поэтому можно использовать трубы меньшего диаметра. Медь обладает дезинфицирующими свойствами, благодаря чему медные трубы широко применяются для водопроводов с питьевой водой.

К несомненным плюсам медных изделий относится их презентабельный вид, устойчивость к коррозии и высокий срок службы, который может достигать 70−100 лет.

Однако высокая стоимость медной трубы и монтажных работ не всем по карману. Такие водопроводы обычно встречаются в элитных домах, где роскошь считается одним из важных показателей.

Фитинги для соединения медных трубопроводов

Медные фитинги – фасонные элементы, посредством которых отдельные участки трубопровода стыкуются между собой. Фитинги для медных труб выпускаются в следующих конфигурациях:

• параллельные муфты;
• тройники;
• угольники (на 45 и 90 градусов);
• крестовины.

Фитинги под пайку

Соединительные изделия, предназначенные для стыковки методом пайки, называются капиллярными. Их внутренние стенки покрыты тонким слоем оловяного припоя – расплавленный припой заполняет зазор между стенками соединяющихся изделий и после отвердевания прочно сцепляет их между собой.

Среды качественных изделий под пайку отметим фитинги Sanha. Данная компания производит медные фитинги всех распространенных типоразмеров согласно немецким стандартам качества из сплава марки CW024A. Соединения способы выдерживать давление в диапазоне 16-40 Бар и рабочую температуру в 110 градусов.

Технология соединения медных трубопроводов методом пайки достаточно проста в исполнении:

1. Стыкующиеся поверхности трубы и фитинги очищаются от загрязнений, обезжириваются и обрабатываются мелкозернистой наждачной бумагой.
2. На стенки трубы наносится слой низкотемпературного флюса толщиной до 1 мм.
3. Соединяющиеся элементы стыкуются между собой, после чего место стыка прогревается термофеном или газовой горелкой до температуры 400 на протяжении 10-15 секунд.
4. Выжидается время охлаждения стыка, после чего остатки флюса очищаются ветошью.

Цанговые соединения

Цанговые, они же компрессионные фитинги для медных труб, выполняют обслуживаемое, подлежащее демонтажу соединение. Все цанговые фитинги классифицируются на две группы:

• “А” – для изделий из твердой и полутвердой меди;
• “Б” – для труб из мягкой меди.

Отличаются они тем, что фитинги класса “Б” имеют внутреннюю втулку – штуцер, на которую насаживаются соединяемые участки трубопровода. Штуцер выступает в качестве опорного элемента, предотвращающего деформацию медных стенок при обжиме.

Технология монтажа соединения:

1. На трубу одевается накидная гайка и разрезное кольцо.
2. Кольцо размещается на расстоянии 1 см от среза.
3. Труба насаживается на штуцер фитинга.
4. Накидная гайка закручивается вручную до упора, после чего дотягивается с помощью разводного либо рожкового ключа.

Прессовое соединение

Пресс-фитинги для медных труб состоят из корпуса, штуцера и обжимной гильзы. Их монтаж занимаем минимум времени – стыкующиеся участки трубопровода вставляются в посадочное гнездо на фитинге, после чего гильза обжимается с помощью пресс-клещей. Данный инструмент можно взять в аренду в сантехническом магазине либо купить, цены начинаются от 3 тыс. рублей.

Такое соединение является необслуживаемым, в отличие от цангового стыка вы не сможете выполнить его демонтаж, не нарушив целостность фитинга. В случае протечек необходимо выполнять замену соединительного элемента. Отметим, что пресс-фитинги являются наиболее надежными и долговечными, срок их службы доходит до 30 лет.

Как переводят дюймовые величины в метрические обозначения

Перевод дюймов в метрические показатели объемов труб выполняют, руководствуясь специальными таблицами. Вот пример такой таблицы:

С такими данными перевод можно выполнить посредством самого простого калькулятора. Теперь, когда подсчитано сечение трубопрокатного сортамента, следует верно просчитать его объем.

На практике чтобы перевести измерения вариантов из стали, нужно учесть, что дюймовые показатели при расчете не будут равняться показателю в мм. Причина в том, что при нанесении маркировки прописывают внутренний объем.

После единицей измерений становится условный проход, обозначенный целым числом. Именно по этим причинам, чтобы перевести значения, их нужно округлять. Неопытному мастеру произвести такой перевод трудно.

Поэтому, если нужно перевести эти показатели, лучше обратиться за помощью к профессионалам, или выполнить перевод, взяв за основу специальную таблицу. Профессионалы помогут перевести нужные значения, и помогут правильно выбрать нужные изделия и остальные детали для трубопровода.

Общие свойства и методика производства

Характеристики трубы из меди зафиксированы в ГОСТах. Изделия устойчивы к появлению коррозии, деформаций, воздействию ультрафиолетового излучения. Продукция пластична, отличается большой теплопроводностью, устойчива к вибрациям при установке в водопроводной системе и т.д.

Свойства меди обусловили отсутствие химических реакций с рабочими составами (жирами, маслами). Изделия не подвержены воздействию бактерий, грибков и т.д.

Хлористые составы не деформируют продукцию из меди, придают трубам прочность, износостойкость. Внутренние поверхности конструкций не подвержены закреплению налета извести, неорганических соединений. Изделия эксплуатируются при средних температурах -200… +250°С, отличаются небольшим коэффициентом расширения под термическим воздействием.

Медные изделия производятся методами проката и прессования. Финальная обработка может быть выполнена в зависимости от назначения в отожженном либо неотожженном варианте.

Пример как вводить данные в калькулятор

В записи размера в дюймах следует отделять целую часть числа от дробной (если она есть) пробелом: например 10 1/4, или 20 4/8; в противном случае получится 101/4 и 204/8. Дробные числа в миллиметрах вводятся через точку, а не запятую (25.4 а не 25,4).

Данные для расчёта вводите в след. порядке: щёлкните левой кнопкой мышки в окне соответствующего параметра для появления мерцающего курсора; введите Ваши цифры. Дробная часть дюйма вводится без знака.

1 Дюйм = 25.4 миллиметра (мм). В настоящее время дюйм, благодаря своей наглядности, часто используется для измерения диаметров водогазовых труб и резьбы. Многие детали также имеют размеры, кратные дюймам. Кроме целых дюймов измерения проводятся в четвертых (1 / 4),восьмых (1 / 8), шестнадцатых (1 / 16), тридцать вторых (1 / 32) долях дюйма и т.д. Стальная труба в 1 дюйм имеет условный внутренний диаметр – 25,5 мм, а наружный с резьбой – 33,25 мм. Расхождения связаны с тем, что размеры труб в метрической системе меряются по условному проходу Dn, а в дюймовой – по наружному диаметру D.

Если возникнут вопросы по использованию онлайн калькулятора, вы всегда можете в форме комментария. Так же настоятельно рекомендуем ознакомиться с инструкцией (находиться под калькулятором).

Преимущества медных труб перед пластиковыми

Сантехническая медная труба, несмотря на очень долгую историю своего существования, успешно конкурирует с современной продукцией – пластиковыми и металлопластиковыми изделиями для водопровода. По многим параметрам она заметно их превосходит:

• Медь непроницаема для дурно пахнущих, вредных веществ и даже кислорода.
• Медная труба, в отличие от пластиковых, не подвержена разрушающему воздействию хлора, который содержится в водопроводной воде. Более стойкие к хлору пластиковые трубы поступают исключительно на рынок США, где воду хлорируют аналогично России. Стоит такая продукция не меньше медной. В Европе требования к содержанию хлора гораздо ниже, поэтому на отечественном рынке распространен пластик для низкохлорированной воды, соответствующей европейскому стандарту.
• Хлор, являясь сильным окислителем, способствует образованию на внутренней поверхности медной трубы патины – прочного, тонкого защитного слоя. Благодаря этому срок службы трубопровода значительно продлевается.
• Устойчива к ультрафиолетовому излучению. Пластик под воздействием солнечных лучей испаряется.
• Незначительный, более низкий чем у труб из пластика, коэффициент шероховатости, позволяющий при одинаковых условиях применять медные изделия меньшего диаметра. Это возможно, в том числе благодаря отсутствию зарастания стенок колониями микроорганизмов и продуктами коррозии.
• Гораздо лучше справляется с длительными тепловыми нагрузками.
• Согласно исследованиям, у пластиковых трубопроводов наименее надежны фитинги и места соединений. У медных наоборот – эти элементы системы являются самыми надежными.
• Качество меди практически стабильно и одинаково у разных производителей, что не свойственно продукции из пластика (на потребительском рынке много контрафактных изделий сомнительного качества).
• Характеризуется антибактериальными свойствами (болезнетворная флора подавляется). В пластиковых трубах выделяется низкомолекулярная органика, стенки со временем обрастают биопленкой.
• Отличается очень длительным сроком службы: не портится, не стареет, сохраняет первоначальную прочность. Трубы и фитинги из меди эксплуатируются без замены столько, сколько само здание. Пластиковые изделия, при существующих технологиях, пока не могут занять нишу долговечных и качественных трубопроводов.

Способы и технологии изготовления

Различают 2 основные технологии изготовления, влияющие в конечном итоге на эксплуатационные характеристики трубопровода, сферу его применения, а также стоимость самих труб и фитингов к ним:

• Прокатное производство.
• Сварное производство.

По завершению трубы могут хромироваться, окрашиваться и покрываться полиэтиленовой или поливинилхлоридной оболочкой.

Прокатное производство

Прокатный (бесшовный) способ считается наиболее распространённым и обеспечивающим максимальную прочность труб. Суть технологии заключается в придании медной заготовке (гильзе) нужной конфигурации за счёт «холодного» прогона через вращающиеся вальцы специального трубопрокатного станка.

Именно прокатные трубы рекомендуются для обустройства водопроводов и отопительных контуров.

Сварное производство

Сварные трубы изготавливаются из листовой меди, накручиваемой на болванку прессовочного вала нужного размера и формы и свариваемой инертным газом в месте стыка. После сварки труба прокатывается на калибровочных валах, выравнивающих её и устраняющих продольную деформацию сварного шва.

Виды медных труб

Подобные изделия различаются по размеру и сечению и бывают следующих видов:

1. Медная отожженная труба. Для приобретения мягкости такие изделия подвергаются термообработке. Это упрощает их монтаж.
2. Медные не отожженные трубы. Это прямые отрезки длинной от 1-го до 5-ти м.

Сечение труб может быть классическим и прямоугольным. Последние применяются в создании проводников для обмоток статора, которые охлаждаются посредством жидкостей. Изготовление их сложное и стоимость выше чем обычных. Самым популярным диаметром труб из меди для подачи воды являются от 10-ти до 23-х мм, для сливных систем – от 30-ти до 45-ти мм.

Таблицы для перевода

При строительстве магистралей различного назначения применяют разные трубопрокатные материалы: из стали, из меди, из латуни, из пластика и другие. Все эти изделия отличает классификация и меры измерений.

Габаритные величины всех трубных изделий задаются такими показателями:

• Дн – внешний Ø.
• Дв – внутренний Ø.
• h – толщина стенки.

Ранее пользовались только магистралями из стали, и для них создали свою систему определения размеров. К примеру, диаметр полдюймовой трубы в переводе на мм равен 12,7. Это ее внутренние размеры. То есть, в этом показателе учтен не только габарит полдюймовой трубной заготовки, но и ее пропускная возможность.

Как рассчитать диаметр полимерной и металлополимерной трубы

В ряде случаев возникает вопрос — как определить диаметр трубы из металлопластика или ПВХ? Для этих образцов важным размером является внутренний диаметр, он считается определяющей величиной при расчетах системы. Поскольку под все эти виды выпускаются собственные фитинги, то несоответствия быть не может, отсюда и приоритет пропускной способности.

Параметры имеют важное значение при проектировании любой системы, бытовой или промышленной. Расхождения в значениях могут вызвать серьезные ошибки в расчетах, которые повлекут за собой некачественную работу или аварии

Поэтому важно иметь точные данные о диаметре и пропускной способности.

Измерения в дюймах и миллиметрах, их соотношение

Изделия выпускают, применяя определенный стандарт, а давление не изменяется. Необходимо знать точное соответствие трубных диаметров, имеющих разные единицы измерения. Если пренебрегать этим данным, то определить подходящие трубы невозможно.

Чтобы выбрать размер, применяют данные из таблицы, а, чтобы заменить элемент, ориентируются на очень приближенное значение. Точных соответствий между измерениями не существует, поэтому трубопрокаты более точно подбирают практическим способом.

Таблица соответствий, применяемая на практике:

Диаметр в миллиметрах	Диаметр в дюймах
15 мм	½ inch
20 мм	¾ inch
25 мм	1 inch
50 мм	2 inch
80 мм	3 inch
100 мм	4 inch
150 мм	6 inch

По данным таблицы определяют одинаковые изделия, выраженные разными единицами измерения.

Измерение в дюймах. Значение диметра в дюймах обозначают числом с двойным штрихом, к примеру, 3”, или в виде дроби ¼.

Каким объемам стандартных труб соответствуют дюймовые изделия:

1.стандартный размер трубопроката, равный 12 inch, в переводе 300 мм.

2.размер в 3 inch соответствует 80 мм.

• дюймов изделия в переводе означает 200.
• миллиметра в переводе на дюймы обозначают1¼.

5.трубопрокат, равный 40 миллиметрам, в инчах отображают 1 ½.

6.труба 15-ти миллиметров в дюймах указана ½.

7.4-х дюймовый диаметр в метрике равен 100 мм.

8.трубопрокат, равный 3/ 4 inch переводится в 20 мм.

9.трубопрокат, равный 1/2 inch в метрике равно числу 15.

Дюймовые и миллиметровые размеры изделий используют в практике постоянно, чтобы собрать трубопровод качественно и быстро, надо уметь разбираться в таблицах соотношения этих параметров. Они помогают подбирать трубопрокаты единого размера, даже если они выражены по-разному.

Оценка статьи:

Сохранить себе в:

Размеры медных труб в дюймах и миллиметрах Ссылка на основную публикацию

Монтаж медных труб отопления

Наиболее надежный, популярный способ монтажа медных труб отопления — пайка. Пошаговая инструкция выполнения работ:

1. Отрезать часть изделия нужной длины.
2. Срезать фаску по внутреннему диаметру.
3. Очистить наружную часть трубы, внутреннюю часть соединительного элемента (фитинга). Для этого нужно использовать синтетическую щетку.
4. Для создания надежного соединения, требуется покрыть обработанные поверхности слоем флюса.
5. Зажечь газовую горелку, медленно нагреть соединяемые части.
6. Нагревать поверхности до расплавления флюса.
7. Когда флюс станет жидким, взять мягкий припой, который продается прутками, поместить его в место, где должен получится шов.
8. Постепенно проволока расплавится, начнет растекаться по стыку, заполняя свободное пространство.

Подождать пока шов образуется по всему стыку без пустот, дождаться остывания готового соединения.
