Кнопки на болгарку: как устроена, принцип работы/устройство УШМ, в разборе, схема подключения, клавиша неработает, заедает и прочие неисправности, причины

кнопку болгарки для замены

Угловая шлифовальная машина готова к применению только после нажатия кнопки пуска (выключателя). В случае выхода ее из строя, выполнение с ее помощью определенного объема действий будет невозможно. Необходимо провести
ремонтные работы. Обычно сделать ремонт самой кнопки из-за выгорания контактов достаточно трудно. Чаще поломанную кнопку просто меняют на новую.

Устройство УШМ

Кнопка пуска входит в состав элементов конструкции болгарки, каждый из которых выполняет свою конкретную задачу в обеспечении функционирования электроинструмента. Основные, из которых следующие:

силовой кабель для соединения болгарки с сетью;
статор – неподвижная часть электропривода, состоящая из нескольких катушек возбуждения;
якорь (ротор) – подвижная часть электропривода болгарки;
коллектор – часть ротора, выполненная в виде изолированных медных пластин, обеспечивающая соединение со статором;
щетки – обеспечивают контакт скользящего типа для передачи тока между подвижной и неподвижной частью электропривода;
редуктор – преобразует вращение ротора, созданного электромагнитным взаимодействием в приемлемые для работы обороты шпинделя;
конструкцию от внешних воздействий защищают корпуса из ударнопрочного пластика для электрической части и алюминиевого сплава для редуктора;
для удобства работы болгарка снабжена съемной ручкой-держателем;
на корпусе расположены кнопки: кнопка включения/выключения и стопорная кнопка для замены рабочего инструмента.

Корпус болгарки Metabo W 750-125, рукоятка, кнопки выключения и стопора (красного и черного цвета). Фото 220Вольт

Некоторые кнопки включения обладают функцией плавного запуска, что делает работу болгарки более удобной и долговечной. На корпусе может находиться регулятор оборотов, который значительно расширяет функционал работы УШМ с различными материалами.

Ремонт, замена своими руками или у профессионалов

Кнопки на корпусе болгарки Metabo W 750-125. Фото 220Вольт

Если диагностика поломки болгарки показала, что вышла из строя кнопка пуска или анализ дефектов показал поломку одной или нескольких деталей кнопки фиксатора, не спешите нести ее на ремонт в специализированную мастерскую. Такие дефекты можно в подавляющем большинстве случаев исправить самостоятельно. Ремонт в мастерских обойдется достаточно дорого, несмотря на его простоту.

Для этого достаточно иметь минимальный набор инструмента в виде наборов отверток с различными формами, ключей, пассатижей и мультиметра (при его отсутствии можно обойтись простым индикатором наличия питания в сети). В специализированных магазинах можно недорого купить кнопку для замены сгоревшей пускового устройства или ремонтный комплект для кнопки фиксатора. Ремонтные работы не представляют никакой трудности при проведении своими руками.

Однако, если столкнулись с выходом из строя электронных схем плавного пуска или регулятора числа оборотов не стоит при отсутствии навыков работы с микросхемами браться за такой ремонт. Лучше отдать болгарку квалифицированным специалистам, которые выполнят ремонт качественно и с гарантией.

Схема запуска

Конструкция болгарки, источником энергии которой является электрический ток, способна преобразовывать его в механическую. Взаимодействие всех узлов болгарки показано в принципиальной схеме подключения ее электропривода.

После того как силовой шнур подсоединен к розетке и включен запуск, электрический ток подается на одну из щеток.
После прохода через обмотку коллектора ток появляется на другой щетке, через которую электропитанием обеспечиваются неподвижные обмотки статора.
Создаваемые магнитные поля обмотками статора и ротора взаимодействуют друг с другом, вызывая вращение закрепленного в подшипниках ротора. Вместе с ним крутящий момент возникает на конической шестерне, посаженной на якорь. Другая коническая шестерня, работающая в паре с первой, вращает шпиндель с рабочим инструментом болгарки.
Дополнительные отводы обмоток статора или ротора позволяют увеличить функционал электроинструмента за счет создания различных систем управления.
Через контакты коллекторных пластин передаются сигналы о скорости вращения ротора на тахогенератор или датчик Холла. С их помощью осуществляется поддержание нужных оборотов болгарки.
Для защиты болгарки от перегрева действует блок тепловой защиты. Он отключает инструмент, если датчик показывает предельно допустимую температуру контрольной поверхности болгарки.

Схема работы болгарки. Источник здесь

Понимание роли каждого из элементов, входящих в электрическую схему работы болгарки, позволяет правильно определить причину ее поломки. При исправном состоянии шнура, кнопки и щеток следует обратить внимание на состояние электропривода.

Как Отремонтировать Кнопку Включения Болгарки

Ремонт болгарки нужно начинать с выяснения неисправности, найти какой конкретно узел вышел из строя. Делему выясняем по нраву неисправности, что конкретно вышло:

если происходит искрение при включении, греется корпус, и при включении начинается идти запах гари. В данном случае может два варианта – загрязнен коллектор или прогар коллектора.
если болгарка
вообщем не врубается – варианты последующие: нерабочий кабель питания,кнопка включения поломалась, износились щетки.
если диск развивается и движок уходит «в разнос». это в статоре замкнули витки.
если во время работы болгарки, возникает несвойственный механический звук – это бывает при износе редуктора

Главные узлы в болгарке это: статор, якорь и редуктор. На статоре установлены обмотки, которые разбиты на два сектора. Якорь, это подвижная часть болгарки, тоже состоит из обмоток. Редуктор – устройство для передачи вращения, служит для сдерживания частоты оборотов в данных границах.

Также выделяют устройства, которые тоже приходят в негодность: коллектор, это пластинки расположенные на якоре, изолированные друг с другом. Щетки – угольные бруски в форме параллелепипеда, по ним подводится ток к коллектору.

READ Диск Зубр По Дереву Ушм

Разбирается болгарка просто, довольно открутить винт с задней стороны, он закручен на пластинке. Когда пластинка не крепится винтом, кожух снимается. Тут размещены якорь со статором, однако редуктор находится под колпаком из металла, эта часть устройства главным образом и греется.

Не включается болгарка. ремонтируем! УШМ Интерскол 115/900.

При неисправности коллектора, который установлен на якоре, происходит искрение, запах гари и перегрев кожуха. Кожух уже сняли, сейчас нужно снять якорь с коллектором. Поначалу нужно снять щетки из пазов, которые удерживаются пружинами. При установленном редукторе это сделать трудно, потому редуктор тоже нужно отсоединить. Только позже конечно вытаскивать якорь, делать это нужно аккуратненько. По другому можно сорвать подшипник, он стоит на оборотной стороне оси якоря. И проверяем на целостность коллектор, чистим пластинки от загрязнения. Для которого предназначена конструкция прогара пластинок, коллектор нужно сменять на сто процентов вкупе с якорем.

Если болгарка

не врубается – поначалу проверим кабель питания на излом и обрыв. Потомкнопка включения проверяется на исправность. И 3-ий вариант. прогорели угольные щетки, разбираем болгарку и осматриваем щетки. Если нарушена целостность – меняем щетки. READ Как Из Дрели Сделать Болгарку

Самый трудозатратный ремонт, если вышло межвитковое замыкание на обмотках статора. Когда машина разгоняется и набирает обезумевшие обороты. Тут уже придется поменять саму обмотку

Нужно направить особое внимание, что толщина проволоки должна совпадать, плотность обмотки ложиться умеренно, и количество витков непременно надо сделать идиентично. Вручную равномерности достигнуть очень трудно, пользуйтесь электродрелью, чтоб обмотка умеренно легла на шаблон

Потом обе намотанные катушки с витками обмоток устанавливаем в статор, выводим обмоточный провод из статора, за ранее одеваем на концы проводов для изоляции кембрики, подходящие по поперечнику.

Возникновение механического звука снутри болгарки, обозначает износ шестеренок редуктора. Для этой цели после снятия кожуха с болгарки нужно разобрать сам редуктор, откручиваем 4 винта с колпака. Время от времени происходит шум снутри корпуса по причине недостающего количества смазки, когда нашему клиенту остается зубцы на шестеренках целые. Тогда просто нужно добавить солидола, и шум пропадет. Если встречаются повреждения и зубья сколоты, тогда нужна смены шестерни

Важно помнить, что шестерни на болгарках с мощностью 1100Вт отличаются от шестеренок на болгарках 1500Вт. Прямозубые стоят на первом типе машин, однако на болгарке мощностью 1500Вт – шестерни с косыми зубцами

Потому они не взаимозаменяемы, снимаются шестерни не просто, для этой цели необходимо использовать универсальный съемник. Заменив шестерни, нужно смазать полость редуктора. При пересохшей смазке происходит заедание, это является предпосылкой слома зубцов. После ремонта болгарки нужно поработать без нагрузки.

READ Как Резать Тротуарную Плитку Без Болгарки

Как поменять кнопку включения, процесс подключения

Главным симптомом, что пусковое устройство вышло из строя – является отсутствие реакции болгарки при приведении кнопки в рабочее положение. Этот дефект могут вызвать также критический износ коллекторных щеток и обрыв провода силового кабеля.

Поэтому необходимо провести диагностику с применением электрического прибора мультиметра или при его отсутствии с помощью индикатора наличия обрывов в цепи. Для чего следует в обязательном порядке снять пластмассовый корпус, защищающий электрическую часть болгарки, чтобы добраться до контактов кнопки, места соединения силового кабеля и возможности проверить работу щеток.

Если не вызваниваются контакты, приступают к ее замене. Весь процесс, включая диагностику описан в видео ниже. Следует отметить, что вышедшую здесь из строя кнопку меняют на аналогичную по конструкции. Мимоходом оценивается состояние щеточного узла болгарки, даются рекомендации о возможной более простой замене щеток.

Показывается, как производится собственно прозванивание кнопок с помощью мультиметра (указатель положения режимов при выполнении работы располагается в позиции «включено»). Кнопка легко извлекается после отсоединения от нее подводящих проводов и рычага установки режимов работы. Разборка кнопки лишний раз убеждает о ее плохой ремонтной пригодности (мелкие оплавившиеся пластиковые детали замене не подлежат). Новая устанавливается в обратном порядке действий проводившихся при ее извлечении.

В следующем видео описывается ремонт болгарки модели «Макита» с неработающей кнопкой включения. Здесь после снятия пластмассового корпуса сразу проверяется износ щеток прозвоном их на мультиметре. Визуально щетки изношены, но еще работающие, что подтверждают показания прибора.

Автор, уверенный в целостности силового шнура, выбирает объектом для дальнейшей диагностики пусковое устройство. Проверка контактов выполняется по аналогии с предыдущим видео. Удостоверившись, что кнопка не рабочая, производит замену на новую, однотипной конструкции. Следует отметить наличие у автора добротного инструмента для работы с проводами и клеммами. В качестве профилактики работы болгарки одновременно производится замена подношенных щеток.

В следующем ролике у модели «Интерскол» работа пускового устройства вызывает много нареканий. В видео автор делает смелый вывод о несоответствии конструкции кнопки заявленной характеристике по мощности, представленной в видео болгарки. Вследствие чего контакты плавятся и она подлежит замене. Правда в магазине такие кнопки имеются в наличии и стоят очень дешево. Заменить их вполне по силам самостоятельно не обращаясь в мастерские, тем самым сохранив свой бюджет.

В случае, когда не удалось найти такую же кнопку взамен сгоревшей, можно приспособить в болгарке другие конструкции пусковых устройств. В видео отверстие под кнопку других размеров дорабатывается по новым габаритам. В пластмассовом корпусе это сделать не трудно. Главное здесь надежно ее закрепить. Конструкция кнопки из видео позволяет это сделать с помощью саморезов.

Не фиксируется кнопка включения

Частое нажатие кнопки с усилием приводит к износу контактирующих поверхностей, и кнопка перестает фиксироваться. Этот дефект один из самых распространенных, возникающих в период эксплуатации болгарок.

В следующем видео на болгарке модели «Макита» отсутствует фиксация кнопки в требуемом положении. После разборки, визуально хорошо просматриваются изношенные поверхности на кнопке и фиксирующем пазу на корпусе болгарки. Ремонт производится двумя способами.

С заменой изношенной кнопки на новую

Здесь следует убрать радиус закругления на фиксирующем пазу и выровнять посадочную плоскость под кнопку. При этом обработку выполнять очень аккуратно с минимальным снятием материала пластика. Свойства пластика, как непрочного мягкого материала, позволяют выбрать режим механической обработки с низкими оборотами инструмента, позволяющими регулировать оптимальную его подачу при устранении дефектов поверхности.

С исправлением изношенной кнопки

Автор прав, что далеко не всегда можно найти новую кнопку взамен изношенной. Метод восстановления кнопки имеет актуальность, особенно для мастеров, работающих вне пределов деятельности специализированных торговых точек. Важно: посадочную поверхность кнопки зачистить надфилем не более чем на несколько десятых миллиметра, а контактную поверхность «усика» кнопки только выровнять, не снимая лишний материал.

Эти методы носят разовый характер, следующая такая поломка может привести к замене деталей на новые.

Как подключить напрямую без кнопки

При возникновении острой необходимости при выходе из стоя кнопки пуска можно подать питание напрямую на два сетевых провода, отходящих от нее внутрь болгарки. При этом конденсатор, который несет основную функцию, как искрогаситель при работе щеток, будет также не задействован в работе. И это при том, что при включении/выключении вилки из розетки переходные процессы будут усиливаться и увеличивать тенденции к образованию искр.

Обычно вместе с кнопкой работает электронная схема плавного пуска, которая устраняет при запуске резкое повышение тока, делает работу с болгаркой удобной и безопасной. Понятно, что в таком режиме работы болгарка быстро выйдет из строя. Лучше заменить или по возможности отремонтировать кнопку пуска.

Схема УШМ, устройство в разборе, принцип работы

Схема работы УШМ обеспечивает преобразование электрической энергии в механическое вращение, используемое в работе специального инструмента. Главными составляющими конструкции болгарки являются электропривод в виде коллекторного двигателя и редуктор, обеспечивающий нужные обороты различным насадкам рабочего вала.

Схема работы болгарки. Источник

Кнопка пуска играет в схеме УШМ важную роль — ее нажатием приступают к выполнению действий, производимых с помощью болгарки. Часто это пусковое устройство сблокировано с электронной схемой плавного пуска, которая делает работу с болгаркой комфортной, без наличия рывков и дерганий. Реже, но в пусковой блок иногда монтируется дополнительная электронная схема регулирования оборотов.

Вспомогательная роль кнопки фиксации делает остановки в работе практически незаметными и не сбивает с выбранного ритма. Замена инструмента производится одним человеком без каких-то дополнительных усилий.

Как устроены клавиши фиксатора и выключателя, что это за элементы

Если рассматривать в качестве примера бытовую болгарку, пусковой блок ее имеет самую простую конструкцию. Здесь могут отсутствовать микросхемы с регулировкой числа оборотов и плавного пуска (однако в схему в обязательном порядке включен конденсатор для снижения искр в щеточно-коллекторном узле). Конструкция представляет собой контактное устройство с рычажным приводом, передающим на него усилие нажатия кнопки. На профессиональных вариантах болгарок пусковой блок – это достаточно сложная конструкция, при выходе из строя которой трудно разобраться в причинах без привлечения специалистов.

Стопорная кнопка на корпусе болгарки Интерскол. Фото ВсеИнструменты.ру

Кнопка фиксации не отличается большим разнообразием в конструктивном исполнении. Вне зависимости от категории болгарок типовая конструкция состоит из подпружиненного стержня на одном конце, которого крепится кнопка, другой является рабочим элементом, заходящим в паз фиксируемой от проворачивания шестерни.

Как заменить фиксатор

На корпусе редуктора болгарки имеется еще одна кнопка, с помощью которой можно быстро сменить изношенный или сломанный рабочий инструмент. Фиксация шпинделя нажатием на это устройство от проворачивания позволяет легко сделать замену. Она также выходит из строя из-за неправильной эксплуатации болгарки (нажатие кнопки при вращающемся шпинделе) или при смене сильно зажатого рабочего инструмента. Подробно, как заменить фиксатор можно прочитать в описании по ссылке «Кнопка стопора болгарки».

Выключатели (кнопки)

В электроинструментах одним из наиболее уязвимых к поломкам элементов является пусковой выключатель. Это – механический орган управления, который позволяет вручную замкнуть электрические контакты для подачи напряжения и запуска в работу дрели, УШМ, перфоратора и других подобных устройств.

Наша предлагает купить выключатели для электроинструмента всех видов любых марок.

чехол на выключатель китайского перфоратора

Выключатель для дрели ИНТЕРСКОЛ 1050

Выключатель 10MM БУЭ мод. 01 8А (аналог Псков)

Выключатель 125 115B WS-125 подходит для УШМ Ferm 125. Выключатель для угловой шлифовальной машинки 125 круг.

Выключатель 15A новая, Выключатель для шуруповёрта

Выключатель 192 для шуруповёрта

Выключатель 4A с фиксатором. Выключатель для болгарки, дисковой пилы.

Выключатель 4A без фиксатора. Выключатель для болгарки без фиксатора.

Выключатель 8-53 для дрели с фиксатором.

Выключатель 8021 дрель Китай скрытый реверс

Выключатель 8024 для дрели Китайской

Выключатель с реверсом и регулятором оборотов 8703, подходит для дрель REBIR(Ребир) 1305, КИТАЙ КОЛЬТ

Выключатель 8711 8750. Выключатель для дрели с реверсом и регулятором оборотов

Особенности кнопочных выключателей

Замыкание контактов в органе включения-выключения обеспечивают движущиеся детали. При каждом переключении они испытывают механические нагрузки. Происходит истирание поверхностей, нарушение прочности и упругих свойств материалов из-за усталости, разрушение от перегрева при плохом электрическом контакте.

Поломки возможны вследствие засорения пылью и твердыми частицами, от удара во время случайного падения инструмента или из-за вибрации при работе. Если возникли трещины на кнопке, следует купить выключатели для электроинструмента и выполнить замену компонента. При любых нарушениях его функции и замеченных дефектах необходим ремонт.

Без надежной работы органа включения-выключения пользоваться инструментом, который приводит в движение электромотор, опасно или просто невозможно. Нерабочий и ненадежный выключатель подлежит обязательной замене. Пытаться восстановить его функциональность нецелесообразно, так как заменный компонент стоит недорого. Ремонт не потребует больших затрат при наличии новой детали нужной конструкции. Подобрать ее поможет наш каталог.

Ассортимент выключателей

В нашей компании вы можете купить выключатели для электроинструмента разной мощности с питанием от сети или собственного аккумулятора.

Конструкция компонента зависит от требуемых функций :

пуск с автоматическим возвратом в исходное состояние;
включение и фиксация в рабочем положении;
реверс;
плавный пуск;
регулировка скорости.

Для удобства поиска нужных комплектующих выделены подразделы по видам инструментов. Выбрать необходимые запчасти поможет указанная в наименовании товара информация: маркировка выключателя, производитель и марка инструмента, для которого он предназначен.

Чтобы купить выключатели для электроинструмента, оформляйте заказ на сайте и согласуйте по телефону условия покупки. Менеджеры нашей компании готовы проконсультировать по вопросу подбора запчасти для инструмента любой марки.

Источник: elprotools.ru

Кнопка для болгарки Интерскол – инструкция по замене

Обзаведясь популярной на отечественном рынке болгаркой Интерскол можно решать множество бытовых и даже производственных задач, таких как зачистка сварочных швов, резка металла и прочее.

Но если однажды у вас сломалась кнопка на болгарке, не удивляйтесь. Не смотря на изобилие положительных отзывов, это распространённая проблема для всех популярных брендов болгарок, таких как Bosch, Hitachi, Makita или Mitabo.

Основная проблема выхода из строя пусковой кнопки болгарки Интерскол – слабая контактная группа.

Пластиковые подвижные части не выдерживают нагрузок и начинают плавиться, после чего контакт перестаёт замыкаться. В таких случаях требуется заменить кнопку.

Чтение электронной схемы

Увы знать назначение главных частей электросхемы инструмента не много, необходимо еще уметь эту схему читать. Хотя электронная схема у болгарки — не самое сложное, что может для вас повстречаться из электронных схем, даже тут человеку, дальнему от электричества, разобраться без сторонней помощи бывает трудно.

Основные причины неисправности болгарки

Для начала важно разобраться, почему инструмент перестал работать. Возможно, болгарка не хочет включаться по причине падения? Она застряла в период резки металла? В один момент шлифовальный диск перестал вращаться? Некоторые распространенные причины поломки болгарки являются:

Неправильная эксплуатация (при высоких и слишком низких температурах, длительное использование, перегрев болгарки и т.д.).
Несвоевременное техническое обслуживание или плохой ремонт.
Очень сильное усилие во время работы с инструментом с бетоном, кирпичом, металлом.
Обрыв внутренних проводов, попадание грязи внутрь инструмента, окисление контактов.
Перетирание электрического шнура.

Ремонт – как снять и подключить кнопку болгарки Интерскол

Понять устройство кнопки УШМ поможет следующая схема:

Непосредственно кнопка пуска находится на позиции 41, которая встроена в корпус (поз.47).
К пусковой кнопке подаётся напряжение от кабеля электропитания (поз.53).
Для управления кнопкой пуска (поз.41) болгарка оборудована рычагом (поз.46).
Также к ней подключены электрощётки (поз.55) и специальные щёткодержатели (поз.44).
Ещё в электрическую часть УШМ, куда входит кнопка включения, входит ротор (поз. 31) и статор (поз.42).

Из схемы становится понятно, что добраться до пусковой кнопки можно только сняв рукоятку в задней части корпуса УШМ.

Для ремонта кнопки пуска болгарки Интерскол нам понадобится:

Две отвёртки – крестовидная и плоская;
Новая кнопка включения.

Электрическая схема

Знание назначения главных частей не даст 100% положительного результата при ремонте. Необходимо также разобраться и понять, как устроена электрическая схема болгарки и как работает электродвигатель. В схеме задействовано две обмотки, которые последовательно подключаются через силовой провод к сети с напряжением 220 В и не связаны между собой в электрической цепи. Механически установленный выключатель связывается с кнопкой включения и отключения шлифмашинки. Каждая из обмоток соединяется через контакты с графитовыми щетками. Через щетки обмотки соединяются с коллектором ротора.

Очень важно и то, что якорь имеет много обмоток, однако с графитовыми щетками соединяется только две обмотки, а выход из строя чаще всего происходит по причине разрыва электрической цепи. Диагностика электроцепи устройства производится специальным прибором — тестером

Портативное измерительное устройство используют не только в ремонте болгарки, но и для проверки других электрических инструментов и приборов.

Правильная проверка должна производиться от входного силового кабеля с переходом к последовательно подключенным элементам. При проверке проводимости переключатель мультиметра выставляется на минимальное напряжение.

Полезная инструкция – как заменить щетки и шнур болгарки

Нередко УШМ фирмы Интерскол перестаёт работать из-за выхода из строя шнура или изнашивания щёток, из-за чего они едва ли достают до статора и устройство работает не на всю мощность.

Как снять шнур, вы уже знаете из предыдущей инструкции по извлечению кнопки УШМ (с п.1 по п.3). Остаётся разобраться с тем, как добраться до щёток и заменить их на новые.

При помощи крестовидной отвёртки выкручиваем крепёжные шурупы рукоятки с обеих сторон;
Пользуясь вышеупомянутой схемой, находим щёткодержатели, в которых и расположены нужные нам детали;
Отключаем щётки от единой электрической цепи УШМ, поддев плоской отвёрткой наконечники и просто вытащив их руками;
Вставляем на этом место новые щётки. Если в магазинах нет родных щёток, допускается взять их размерами чуть больше – напильником их можно сточить до подходящего размера. Не проблема, если у новых щёток другие наконечники – срезаем поводок со стёртых щёток и прикручиваем его на новые;
Вставляем и закручиваем крышку рукоятки обратно.

Разобрав болгарку, рекомендуется продуть её от пыли при помощи компрессора.

Проверьте также коллектор якоря, который может быть поцарапан от изношенных щёток. Царапины можно зачистить нулевой наждачкой.

ВИДЕО ОБЗОР » alt=»»> Если ваша болгарка перестала включаться при нажатии пуска, не спешите выбрасывать её в мусорку и покупать новую. Скорее всего, всё дело в пусковой кнопке, для ремонта которой не нужно особых навыков и знаний. Замена кнопки для болгарки Интерскол и других фирм – это куда дешевле покупки новой УШМ.

Источник: neknopka.ru

Можно ли обойтись без нее

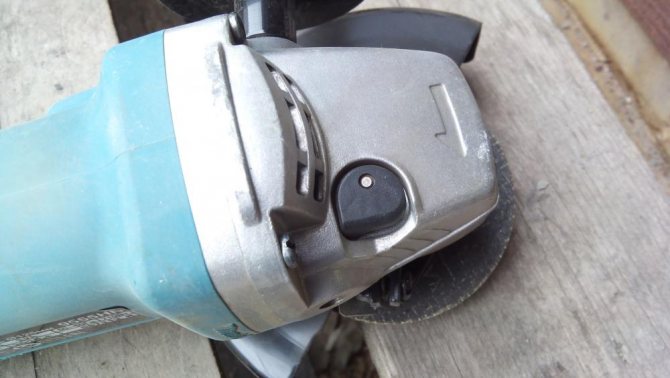

Фиксатор располагается в передней части корпуса болгарки Hammer USM 850A. Фото 220Вольт

Стопорная кнопка – удобный атрибут болгарки для снятия и замены рабочего инструмента. Она долго будет служить верой и правдой, если соблюдать некоторые рекомендации.

Правильно вставляйте рабочий инструмент. Следует, например, отрезной круг располагать той стороной к прижимной шайбе, которая выполнена из рабочего материала круга. Сторона с металлическим кольцом круга должна примыкать к базовой поверхности болгарки. Металлическая прижимная гайка не будет сильно схватываться с материалом, из которого сделан круг, с металлическим кольцом прихватывание значительно сильнее (больше теории по грамотной установке дисков ниже в ролике).
Заклинивание сильно уменьшится при использовании бумажных или картонных прокладок под прижимную шайбу. Обычно картонные поставляются в комплекте с болгаркой. При уничтожении запасов есть вариант применения прокладок из тонкого капрона. В случае заклинивания с целью сохранения целостности стопорной кнопки его легко растопить с помощью паяльной лампы и прижимная шайба легко открутится.

Если все же произошел несчастный случай и стопорная кнопка на угловой шлифовальной машине сломалась, существуют способы снять рабочий инструмент без нее.

READ Обзор болгарки Sturm с регулятором оборотов

СТОПОРНОЙ ФИКСАТОР В БОЛГАРКЕ СЛОМАЛСЯ

На рабочем валу болгарки за базовой шайбой имеются сточенные поверхности вала для фиксации шайбы. Доступ к ним из-за узкой щели ограничен. Если сточить губки гаечного ключа (обычно подходит размер 17) можно добраться до плоских поверхностей вала и зафиксировать его от проворачивания. В некоторых случаях рекомендуется снять вал и увеличить ширину плоскостей под ключ, чтобы не портить ключ стачиванием губок.

Болгарка Metabo W 750-125 с кнопкой стопора черного цвета. Фото 220Вольт

В слесарной мастерской можно воспользоваться тисками. Для этого изношенный или сломанный круг обламывается заподлицо к поверхностям зажимных шайб. Так появляется доступ до болтов крышки редуктора. Они легко откручиваются, шестерня извлекается из редуктора и зажимается в тисках с мягкими губками. В таком положении зажимная шайба откручивается стандартными слесарными инструментами.
Использовать тонкий стальной лист (толщина должна быть немного меньше, чем у рабочего инструмента). Остатки рабочего инструмента убираются до максимально возможного. Лист зажимается в приспособлении и об его ребро при помощи включенной болгарки выполняется удаление оставшегося материала. Таким образом, ослабляется нагрузка на зажимную гайку и она свободно откручивается.
Зажимную шайбу можно нагреть, например, газовой горелкой или паяльной лампой. В нагретом состоянии она становится более податливой в процессе откручивания. Однако сильный прогрев всего механизма отрицательно влияет на смазку шестерен редуктора – она сильно разжижается и теряет свои свойства.
Способ откручивания гайки ударами острым предметом или буром перфоратора, настроенном на режим долбления в отверстие под штифт ключа, выглядит менее эстетично, но позволяет добиваться нужного результата.

Существует достаточно много других способов, которые не приведены здесь, ведь болгарками работают умельцы, чье творчество не знает границ.

Кнопки пуска (включения) для болгарок (УШМ) Подобрать товар

Кнопки пуска болгарок — элемент управление инструмента, обеспечивающий комфорт и безопасность эксплуатации инструмента, прерывая и соединяя цепь питания двигателя. Большинство кнопок, оснащены блокировкой от случайного включения, без взаимодействия специальной кнопкой или переключателем, кнопка пуска не запускает болгарку, механически или электрически. Некоторые кнопки оснащены фиксацией обоих положений, что приемлет большинство пользователей, хотя это не оправданно с точки зрения безопасности.

Диагностика кнопок пуска

Кнопка выполняет простейшую функцию — замыкает и размыкает контакт в зависимости от положения клавиши. Диагностика проста — мультиметром, в режиме прозвонки определить целостность цепи, замыкая контакт входа и выхода. Каждая кнопка, в обязательном порядке маркируется схемой на корпусе, по которой понятно коммутация, соответственно цель прозвонки. Также, диагностическим приемом может применяться подключения двигателя напрямую, соединив питание двигателя непосредственно от сетевого кабеля, минуя кнопку, конденсатор, регулятор плавный пуск и другую электронику, не забыв предварительно ПРОВЕРИТЬ СЕТЕВОЙ КАБЕЛЬ! (или при диагностике использовать заведомо целый). При эксплуатации, во внутренности кнопки на контактную пару попадает пыль (в т.ч. токопроводящая), которая ухудшает качество контакта, вплоть до полного его прекращения. Зачастую, достаточно разобрать кнопку и восстановить контакт механической или химической чисткой (например WD-40 и ее аналогами, а также при помощи мягкой оснасти и гравера, в крайнем случае наждачным полотном высоким числом и другими способами. ВАЖНО: поверхность контакта должна быть качественно подготовленной и гладкой, без глубоких царапин, в противном случае, ремонт — кратковременное решение! Если контакт серебренный, работы по его восстановлению бессмысленны!). Также, механические дефекты клавиши и корпуса, могут давать сбои работы кнопки, недовключая контакт при стандартной эксплуатации.

Подбор кнопки в каталоге

Учитывая реалии современного рынка запчастей, для большинства болгарок, зачастую стоимость новой кнопки пуска рентабельнее ремонта вышедшей из строя, учитывая затраченное время и ресурс восстановленной. Для простого, быстрого, а главное точного подбора в Detals Tools, придерживайтесь рекомендаций и сохраняйте порядок действий:

Снимите Вашу кнопку пуска, требующей замены.
Вооружитесь штангенциркулем
На данной странице отображены все кнопки пуска нашего склада, которые применяются в болгарках. Просмотрите весь каталог, зрительно сличая по конструкции искомые. Если количество в категории слишком велико, воспользуйтесь фильтром, отсортировав по «ТИП БОЛГАРКИ» свой диаметр диска.
Найдя похожую / ие, открывайте страницы тех товаров в новой вкладке, оставив открытой категорию.
Каждый товар оснащен чертежом (крайняя миниатюра в галерее фото), по которому достаточно точно и быстро можно сличить физические размеры Вашей и искомой кнопок.
В характеристиках и маркировкой на корпусе указана максимальная сила тока, на которую рассчитана кнопка. Можно за основу взять значение оригинальной, но лучше использовать мощность инструмента из расчета I=P/U ( I — сила тока (А) / P — заявленная мощность (Вт) / U — напряжения сети (В) ). На примере это выглядит так: болгарка заявленной мощностью 1000 Вт делим на напряжение сети 220 Вольт, соответственно максимальная сила тока данной УШМ (которую она никогда в реалии не достигнет) 4,6 А (1000/220=4,545. ). Дальше руководствуемся принципом: «больше — не меньше» и не меньше вычисленной по формуле силы тока.
В идеале, в поле «Применяемость», в характеристиках, найти модель своей МШУ. Если ее там нет, это совсем не означает несовместимость, просто на данный момент мы не обладаем этой информацией. Сообщите нам пожалуйста, и мы добавим Вашу модель в список совместимости, что в дальнейшем поможет другим пользователям, спасибо)
Оформляем заказ на кнопку с ее страницы, предусмотрев другие необходимые запчасти и товары на сайте, делая рентабельнее затраты на доставку. Если Вы решили оформить заказ по телефону, делайте это не закрывая страницу искомой кнопки или запишите АРТИКУЛ!
Если таковой кнопки вы не нашли у нас, позвоните, предварительно сфотографировав и переслав фото Вашей кнопки нам на вайбер 097-959-08-96 или по электронной почте Мы ее найдем под заказ, если таковые вообще есть на территории Украины.
