Фрезерный станок с ЧПУ: его особенности и преимущества

Характеристика

При выборе оборудования учитывают следующие важные характеристики:

• класс точности (от нормальной до сверхвысокой);
• размеры стола;
• доступные технологические операции;
• амплитуду перемещений: для стола прямолинейная, для шпинделя — радиальная и прямолинейная;
• минимальный шаг;
• уровень точности и повтора движения по указанным точкам;
• мощность шпинделя, допустимая скорость вращения, число автоматически переключаемых скоростей;
• координаты, число рабочих подач;
• количество и способ замены инструментов;
• габариты и масса.

Встроенные усовершенствованные винтовые пары и направляющие качения обеспечивают ускоренное перемещение частей. Модернизированные приводы электропередач плавно регулируют размер рабочей подачи и количество вращений шпинделя за единицу времени в оптимальном диапазоне. Оборудование выпускает качественную продукцию с максимальной производительностью.

Принцип работы

Работа фрезерного станка с ЧПУ осуществляется следующим образом:

1. Двигатель перемещается по осям X, Y, Z, используя переменный или постоянный ток.
2. При помощи подаваемых команд осуществляется перемещение машинных частей.
3. Каждой операции соответствует определенный код, который ее запускает.
4. Для защиты компонентов и операций в оборудовании предусмотрена система предупреждения — концевые выключатели и индикаторы.

Фрезерные станки двигают деталь относительно закрепленного инструмента, либо передвигают фрезу к зафиксированной в горизонтальном или вертикальном направлениях по осям X, Y и Z детали на столе.

Классификация ЧПУ

Применяются следующие программные обеспечения, управляющие процессом работы станка:

1. Позиционные — рабочие части переходят в точки с конкретными координатами. Отличаются точностью останова в заданной точке.
2. Контурные прямоугольные (коллинеарные) — подвижные элементы перемещаются по прямой линии. Скорость определяется указанными режимами резания, поочерёдно для каждой координатной оси. Выполнение криволинейных поверхностей невозможно.
3. Контурные (непрерывные) — элементы перемещаются в пространстве по предварительно заданным траектории, форме и конечным точкам. Создаются объёмные детали сложной конфигурации.
4. Адаптивные (самоприспосабливающиеся) — рабочий процесс автоматически подстраивается к скорости, силе резания, подаче. Автоматически защищается от перегрузок двигатель и привод подач. Отличается качественным процессом обработки, повышенной надёжностью.

Контурное и адаптивное управления основаны на 4-ёх и 5-ти координатных системах, обеспечивающие сложную траекторию движения подвижных элементов. Обработка проводится минимум по 2-ум осям одновременно.

Преобразование 3-х координатного станка в 4-х или 5-ти происходит путём установки добавочной поворотной поверхности. Зона работы при этом уменьшается.

Отличия обычных станков от оборудованных системой ЧПУ

Сравнение традиционных и фрезерных автоматов с ЧПУ выглядит следующим образом:

1. Обычные фрезерные станки отличаются по креплению инструмента от машин с ЧПУ.
2. Микрофрезерный станок поставляется с отдельным блок питания.
3. Движение оси в фрезере осуществляется системой ЧПУ. В то время, как при обычном фрезеровании, ось управляется вручную или автоматически.
4. Все оси фрезерного CNC могут быть объединены с одной системой, при том что в обычном фрезерном станке автоматическая комбинация осей невозможна.
5. При фрезеровании на станке с ЧПУ может быть оказана большая нагрузка, что в обычных условиях практически исключается.
6. Устройства для работы оснащены гидравлической или пневматической системой в ЧПУ, а в обычном станке эта система отсутствует.
7. Обратная связь с осями доступна при фрезеровании на автомате, и отсутствует в обычном.
8. Предохранительные устройства (концевые выключатели) предусмотрены в фрезерном станке с ЧПУ, а в обычном их нет.
9. Точность и высокое качество готовой поверхности присутствуют при обработке с системой ЧПУ, чего сложно добиться от обычного фрезерного автомата, особенно при работе с такими хрупкими материалами, как стекло и камень.
10. Массовое производство с большей точностью является основным преимуществом станка с ПУ, по сравнению с традиционными машинами.

Управление

В программное обеспечение загружается управляющая программа (УП), содержащая следующие виды информации:

• геометрическая — размеры детали и обрабатывающего инструмента, их расположение относительно друг друга на столе (координатные перемещения стола определяются обрабатываемой деталью);
• технологическая — материал, твёрдость, чистота поверхности детали, выбранные режимы, последовательность замены инструментов.

Варианты ввода информации:

• набор рукой оператор на пульте;
• через пульт без использования числовых данных.

Популярны системы «SIMENS «Германия, «GE FANUK Automation «США-Япония, из отечественных «Балт-Систем» Санкт-Петербург. Производятся У. П. различного класса для простых и сложных станков. Следует обращать внимание на совместимость аппаратного и программного обеспечения.

Типы оборудования

Существует несколько основных типов ЧПУ фрезерных станков:

• Вертикальные фрезерные станки имеют вертикальный шпиндель, похожий на сверлильный пресс, но с X-Y столом, который позволяет автоматически позиционировать обрабатываемый материал.
• Горизонтальные фрезерные станки также имеют X-Y стол для позиционирования изделия; Однако, фрезы устанавливаются на горизонтальной оправке поперек стола.
• Универсальный фрезерный автомат может использоваться для вертикального или горизонтального фрезерования. Головка шпинделя прикреплена шарнирным соединением, чтобы был возможен любой из типов фрезерования.
• Портальные фрезерные станки ЧПУ используются с большими заготовками. Они позволяют добавлять шпиндель по мере необходимости для пятиосевых и шестиосевых фрезерных станков.
• Фрезерный обрабатывающий центр с ЧПУ – это агрегат, который используются для автоматического повторения операций. Большинство обрабатывающих центров имеют числовое программное управление (ЧПУ).
• Фрезерные станки с ЧПУ запрограммированы набором команд, называемых G-кодами, и используют инструменты CAT (с V-образным фланцем), BT или HSK.

Вертикальный обрабатывающий центр с ЧПУ модели 700 V

Выполняет полную обработку заготовок из конструкционных сталей в производствах разных объёмов.

Трёхкоординатный центр осуществляет сверление, растачивание, нарезание резьбы, прямолинейное, контурное и объёмное фрезерования. В базовом оснащении установлен передвигающийся продольно и поперечно стол, вертикально — шпиндельная бабка. Поддерживается 3-координатный и 3-ёх осевой обрабатывающий процесс. Функционирует программное обеспечение пятого поколения на основе мощного компьютера, поддерживающее комбинированную (объединяет коллинеарную и непрерывную контурную) управляющую программу. Элементы обрабатывающего центра перемещаются в пространстве по заданной прямолинейной или криволинейной траектории к конечным координатам.

Предусматривается дополнительная установка одного или двух поворотных поверхностей, поддерживающих процесс в 4-ёх и 5-ти осях.

Конструктор в специальной программе (например, Solid Works, КОМПАС) создаёт 3- D модель будущей детали. Созданная 3- D модель и технологические данные вводятся в управляющую программу, например, СПРУТ, CAMWORKS, Гемма 3 D. Информация генерируется в универсальные G -коды, проводится симуляция процесса обработки. Созданная программа загружается через внешний носитель или через сеть в ЧПУ.

В обязанности персонала входит переустановка заготовок, замена инструмента. Необходимо контролировать корректность работы оборудования.

Руководство по выбору ЧПУ-станка

Если вы только открываете бизнес и не имеете опыта в этой области, выбор фрезерного станка ЧПУ может поставить вас в тупик — так велико разнообразие на рынке промышленного инструмента.

Только многолетний опыт и специфические знания позволяют специалистам осуществить выбор станков ЧПУ в соответствии с требованиями предъявляемыми к оборудованию. Многие просто теряются в этом обилии, и это неудивительно — выбрать лучший ЧПУ-станок бывает сложно даже профессионалам, если они не следят за новинками рынка инструментов, ассортимент которого постоянно расширяется и усовершенствуется.

По каким же критериям лучше выбрать ЧПУ станок?

Это зависит от того, для чего он будет использоваться. От материалов, профиля работ, необходимой скорости и точности, от требуемого ресурса. Многие значимые характеристики таких станков напрямую зависят от их оснащения — от свойств их комплектующих и расходников, от конструктивных особенностей. Рассмотрим самые основные.

Шпиндель

Шпиндель — одна из главных частей фрезерного станка. Именно от шпинделя зависит то, какие фрезы смогут применяться именно с этим станком, под какими углами их можно будет закрепить и как именно применять. Привод шпинделя обычно вмонтирован — то есть, шпиндель представляет собой мощный компактный электродвигатель с цангой для зажима фрезы.

Многое прямо зависит и от качества шпинделя — хороший шпиндель прослужит долго, постоянно радуя вас качеством работы, плохой же может загубить не только изделие, но и повредить сам станок в случае аварии, а то и травмировать персонал. К выбору шпинделя следует подходить ответственно, всегда чутко прислушиваясь к рекомендациям производителя станка и обращая внимание в первую очередь на продукцию известных и зарекомендовавших себя производителей комплектующих.

Область фрезеровки

Это одна их важнейших характеристик станка ЧПУ — размер области фрезеровки определяет то, какого размера изделия сможет обрабатывать станок. Для каждой узкой области применения существуют свои требования по размерам, более универсальные станки имеют регулируемую область фрезеровки, либо заведомо превышающую требования по большинству часто встречающихся кейсов применения.

Имеет значение и устройство площадки — не должно вызывать затруднений закрепление и чёткое позиционирование детали заготовки, в противном случае возможен серьёзный брак. Осуществляя выбор фрезерного станка ЧПУ для работы надо заранее определиться с размерами обрабатываемых деталей, чтоб не попасть впросак.

Предназначение станка

ЧПУ станки разделяются в первую очередь по материалу, который призваны обрабатывать, а так же по области применения.

Металлообрабатывающее оборудование

Металлообрабатывающие ЧПУ станки отличаются от прочих прежде всего прочностью и мощностью конструкции, которые позволяют им работать как с металлом, так и с большинством других материалов.

Для уменьшения износа и избегания заклинивания фрезы они часто оснащены подачей охлаждающей жидкости на фрезу, обычно — воды или масла, прямо в область рабочего контакта, а многие из них оборудованы мощным отсосом воздуха — конструктивно предусмотренным креплением раструба промышленного пылесоса, для автоматического устранения стружки с обрабатываемой поверхности.

Деревообрабатывающее оборудование

ЧПУ станки для работы с деревом, а также композитами и пластиком, конструктивно мало отличается от станков для работы по металлу, но имеет чуть более простую конструкцию и меньшие требования по мощности и прочностным характеристикам, что естественным образом обусловлено спецификой материала.

Охлаждение фрезы в них встречается воздушное, а чаще и вовсе отсутствует, так как его наличие не критично. Устранение стружки тоже обычно не предусмотрено и осуществляется оператором вручную. Соответственно, и стоимость таких станков обычно несколько ниже, и обслуживание их проще и дешевле, а распространённость — больше.

Оборудование для изготовления корпусной мебели

Станки ЧПУ предназначенные для производства корпусной мебели имеют свои особенности — в частности, размеры области фрезеровки в них превышают таковые у других ЧПУ фрезерных станков, так как детали для обработки могут отличаться большей площадью, по сравнению с другими областями применения ЧПУ.

Соответственно, мебельный ЧПУ станок будет иметь большие размеры по всем измерениям, а также большую сложность и стоимость рамы и направляющих, чем аналогичный станок для работы с менее крупными объектами. В остальном они мало отличаются от станков для обработки дерева, пластика и композитных материалов.

Стеклообрабатывающие станки

Стеклообрабатывающие фрезерные ЧПУ станки станки отличаются от станков для обработки металла в основном тем, что фрезы в них применяются специальные, с твердосплавными, алмазными и корундовыми рабочими поверхностями.

Фрезы бывают как со специальным покрытием, так и цельноспечённые — такие комплектующие создаются путём запекания алмазной крошки при высоких температурах и большом давлении, что даёт необычайно прочный и долговечный инструмент.

Также, в станках обрабатывающих стекло, подача рабочей жидкости в область контакта фрезы с материалом обязательна — это обусловлено не только необходимостью охлаждения фрезы при работе с таким твёрдым материалом как стекло, но и обязательностью немедленного устранения отработанных фрагментов материала — чтобы они не мешали дальнейшей работе и не портили деталь попадая снова в место контакта фрезы с заготовкой, с одной стороны, и чтобы они не попали в воздух, которым дышит оператор станка.Помимо стекла такие станки могут обрабатывать поликарбонат, оргстекло различного состава и другие твёрдые материалы, а также металлические заготовки.

Выбрать станок ЧПУ для работы по стеклу можно исходя из его соответствия этим обязательным критериям.

Камнеобрабатывающее оборудование

Фрезерные ЧПУ станки для работы по камню предназначены для гравировки и выполнения сложных объёмных барельефов на таких твёрдых материалах, как природный камень различной породы — гранит, мрамор, песчаник, а также на искусственных каменных плитах из гранитной крошки с полимером.

Специфика работы по камню предполагает одновременно и большие площади обработки, и высокую твёрдость материала, и повышенный вес заготовок. Также, камень характерен тем, что, при работе с ним существует необходимость одновременно и в постоянной циркуляции воды в рабочей зоне, и в устранении крошки и пыли пылесосом — сама по себе вода не спасает от пыли крупной фракции, характерной для минеральных материалов.

Такие станки могут с лёгкостью справляться и с другими материалами — от дерева и ПВХ, до, зачастую, даже стекла и металла, а потому пригодятся не только изготовителям изделий из камня, но и тем, чьи профессиональные интересы значительно шире.

Это самое совершенное, пожалуй, оборудование для фрезеровки с программным управлением, которое может в этой области производства почти всё, однако — излишне мощное, громоздкое и дорогое для большинства работ не связанных прямо с его предназначением.

Как бы ни был велик соблазн получить поистине универсальный фрезерный ЧПУ станок, если среди ваших задач нет обработки камня — подумайте над приобретением чего-то более специализированного, из перечисленного выше.

Это, пожалуй, самые основные моменты, о которых надо быть в курсе при выборе фрезерного ЧПУ станка. И пусть сначала кажется, что при необходимости купить фрезерный ЧПУ выбор непрост, всё не так страшно. Теперь мы остановимся на особенностях фрезерных станков с ЧПУ.

Виды кинематических моделей станка

При подготовке к работе на фрезерном ЧПУ-станке используются кинематические модели станка, которые представляют из себя программную имитацию данного оборудования и необходимы для корректной подготовки и прогнозируемости действий станка при исполнении программы.

Кинематическая модель станка в обязательном порядке несёт в себе информацию о рабочей области, её размерах и расположении относительно неподвижного основания станка, о расположении и возможных траекториях рабочей головки — держателя фрезы, о других физических параметрах оборудования — расстояния, размеры, — всех, которые имеют непосредственное отношение к производимым станком работам.

Примеры станков и их моделей:

Подготовка управляющей программы

Для работы на фрезерных станках ЧПУ используются CAD/CAM-системы — программные пакеты, предназначенные для перевода данных из чертежей и моделей в понятную станку форму команд.

Это программные продукты DeskProto, VCarve Pro, ConstruCAM-3D, ArtCAM, NX CAM, SprutCAM‎ и Mach3.

Внесённые данные о размерах и форме детали становятся в них управляющими траекториями, которые, в свою очередь, превращаются в управляющие программы в процессе постпроцессирования.

Постпроцессор

Постпроцессор — специальный программный продукт, который превращает данные о параметрах детали в индивидуальную программу, управляющую движениями инструмента и/или заготовки, для каждого конкретного станка.

Здесь можно подробнее прочитать о разработке кинематических моделей, на примере промышленных систем фирмы Siemens.

Также полезную информацию можно найти в библиотеке технической литературы.

Детальную информацию по работе с каждым конкретным станком можно получить на официальном сайте его производителя. Это наиболее надёжный вариант, который убережёт от многих ошибок.

Управление

В отдельных случаях, когда предстоит работа на серьёзном промышленном станке, задать программу по обработке какой-то более или менее простой детали можно вручную, через пульт управления станком. В таком случае следует строго соблюдать инструкции производителя и последовательно выполнить все необходимые шаги.

Пульт управления одним из фрезерных ЧПУ-станков:

При создании элементов более сложной формы без применения компьютера обойтись нельзя, а многие компактные станки и вовсе управляются только через подключенный ПК.

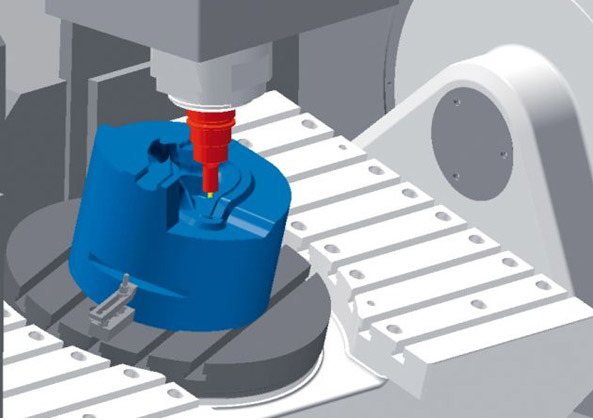

Многоосевая обработка

Фрезерные ЧПУ делятся на вертикальные и горизонтальные — по расположению рабочей головки, соответственно — верхнему или боковому, а так же подразделяются по количеству осей обработки — на трёхкоординатные, четырёх и пятикоординатные.

Соответственно, чем больше осей координат движения инструмента, тем более эффективно и с большей сложностью может производиться обработка детали.

Используемые фрезы

В зависимости от специфики работы — от материала, необходимых форм обработки и других факторов, в фрезерных ЧПУ- станках используется большое количество всевозможных фрез. Фрезы бывают однозаходные, двухзаходные, сферические, v-образные, конусные сферические, пирамидальные радиусные с одной или двумя режущими гранями, гравировальные, отрезные и т.д.

Сферические и пирамидальные фрезы применяются для глубокого выбирания материала из детали, обработки углов, создания углублений соответствующей формы. Отрезные и гравировальные фрезы разной формы применяются для гравировки, разрезки детали, обработки краёв изделия, и для придания формы — создания барельефного изображения. Радиусные и галтельные фрезы, как выпуклые, так и вогнутые, применяются для обработки углов, краёв столешниц и других деталей, снятия фасок и т.д. Торцевые фрезы позволяют создавать отверстия, в отличие от сверел — любой формы.

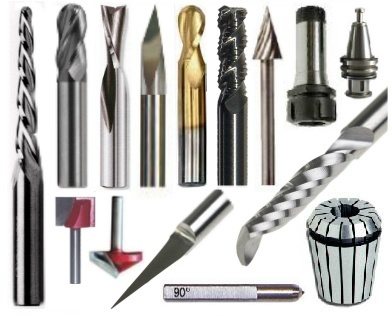

Примеры используемых фрез:

Разнообразие фрез варьируется от простейших, похожих на обыкновенное сверло или бур, и до очень сложных, из разных материалов и всевозможной формы, с различным количеством режущих граней. Это обеспечивает широкий диапазон решаемых ими задач.

Для каждого материала и вида работ необходим индивидуальный подбор фрез, которые вам поможет подобрать наш специалист.

Фрезерные станки с программным управлением — прекрасный инструмент, при грамотном использовании способный создавать очень широкий ассортимент изделий, от рекламных конструкций до частей других станков, от кухонных разделочных досок до деталей реактивных авиадвигателей. Область их применения почти безгранична, а ассортимент и степень доступности увеличиваются с каждым днём.

Сейчас уже не только машиностроительный завод может позволить себе подобное оборудование, но и относительно небольшая мастерская, что не может не радовать.

Хотите больше интересных новостей из мира 3D-технологий?

Подписывайтесь на нас в соц. сетях:

Разновидности фрезерных станков с ЧПУ

Благодаря своей универсальности и возможности обрабатывать материалы различной твёрдости, применяются во многих областях промышленности и народного хозяйства. Обрабатываются заготовки из камня, пластика, металла, керамики или дерева. Специальные деревообрабатывающие модели вытачивают различные элементы при изготовлении мебели.

Особое место занимают гравировальные модели, выполняющие технологические операции, недоступные универсальному оборудованию. Процесс заключается в точном копировании по готовому шаблону, что гарантирует абсолютное повторение сложнейших элементов. Выполняет гравировку по заданному контуру любой формы, повторяет сложнейшие надписи, узоры.

Дополнительные опции

Отдельные функции доступны только в станках фрезерного типа:

• Алгоритм обработки материала вводится в контроллер с помощью клавиатуры или путем сканирования с помощью специального устройства — перфорированной ленты в аппарате управления.
• Алгоритм, который однажды ввели в программу компьютера, в дальнейшем может применяться повторно.
• Введенная программа может быть отредактирована и в дальнейшем оптимизирована прямо на станке. Если меняется дизайн готового изделия, программу легко адаптировать к новым требованиям.
• Процесс ввода информации во многом упрощен благодаря применению специальных подпрограмм для повторяющихся этапов обработки. Если необходимо совершить такие операции, как сверление по кругу отверстий с применением сверлильного станка с ЧПУ, можно создать, сохранить и в дальнейшем применять программные циклы на компьютере. Все используемые программы и подпрограммы без проблем извлекаются и применяются много раз. Достаточно указать только основные параметры — компьютерная система выполнит необходимые вычисления и дальнейшие действия автоматически.
• Наличие у станков с ЧПУ устройства для проверки алгоритма обработки материала без фактического включения оборудования. Автоматическое управление проверяет заложенные алгоритмы, в том числе движение инструмента для резки в каждом цикле. На мониторе отображается готовая картина, в том числе будущая форма компонента без ее фактической обработки.
• Панель управления с ЧПУ дает возможность компенсировать изменения в параметрах режущего инструмента. После того, как программа обработки написана, оператор фрезерного станка устанавливает конкретный вид и размер режущего инструмента. Однако, в действительности применение программы обработки на станке не всегда бывает доступно для определенной фрезы. Разницу между запрограммированным и используемым инструментом позволяет компенсировать система управления ЧПУ.
• Во фрезерных приборах с ЧПУ есть возможность получить информацию о применении оборудования, что очень полезно для производственного контроля. Система дает информацию об объеме произведенных изделий, времени на каждый компонент, времени для постановки задачи, времени использования каждого конкретного инструмента, времени простоя машины без работы, диагностики поломок и неисправностей и других параметрах.

Итог

Профессиональные инструменты включают в себя элементы управления, включающие или поддерживающие программное обеспечения для CAM — автоматизированного производства и САПР — автоматизированного проектирования.

Инструменты настраиваются как для полуавтоматических, так и для автоматических операций: фрезерование, гравировка и сверление. Вращающиеся столы позволяют двигать заготовку по нескольким осям.

Наиболее распространено вертикальное фрезерование — оно проще. Если есть необходимость удалить много материала или не нужна максимальная точность, используется горизонтально фрезерование.

Точную калибровку оборудования помогут настроить поставщики. Некоторые инструменты оснащены пользовательским интерфейсом или приложением, в котором отражается виртуальное рабочее место.

Для предотвращения перегрева или поломки фрезерного оборудования во время продолжительной работы в некоторых существует система охлаждения шпинделя.
