Картушный пистолет для штукатурных работ: быстро, просто, эффективно

Назначение и принцип действия картушного пистолета

Под картушным пистолетом понимают пневматический инструмент, при помощи которого осуществляется нанесение шпаклевки, штукатурки и иных строительных смесей. Пистолет часто применяется профессиональными отделочниками на этапе наложения стартовой штукатурки и во время финишных работ. Производительность механизированного труда намного выше, чем при ручном оштукатуривании поверхностей, поскольку скорость является большей, а трудоемкость — меньшей. В среднем, с помощью пистолета можно в течение дня обработать до 100 квадратных метров площади, выполнив слой толщиной до 1-3 см.

Картушный пистолет идеально подходит для нанесения:

• плотных видов краски и иных лакокрасочных материалов с повышенной вязкостью;
• декоративных видов штукатурки — мультиколорной, мозаичной, венецианской;
• фасадной штукатурки;
• жидких обоев и шелковой штукатурки;
• жидкой пробки;
• мраморных покрытий;
• некоторых видов грунтовки.

• стальной ствол;
• форсунка;
• емкость для раствора объемом от 3 литров;
• рукоятка со спусковым механизмом;
• сопло с дюзой (всасывающей трубкой);
• продувочный шомпол для очищения забивающихся отверстий.

Хоппер-ковш

Такое устройство считается аналогом картушного пистолета и имеет еще одно название — пневматический ковш. Оно тоже присоединяется к компрессору, но возникающее в его емкости давление будет ниже, так как сжатый воздух отсутствует в дюзе. Хоппер-ковш оснащен ковшеобразной емкостью с несколькими отверстиями снизу, через которые штукатурка наносится на стены или потолок. Большинство ковшей реализуются без компрессора и поддерживают возможность нанесения лишь густого раствора.

Картушный пистолет

Основное отличие пистолета от хоппер-ковша в том, что у последнего раствор поступает в отдельную емкость с несколькими отверстиями. Кроме того, у пистолета площадь разбрызгивания зависит от угла, под которым воздушная масса будет поступать к раствору, а у хоппер-ковша угол не имеет значения.

Преимуществом картушного пистолета является отсутствие потерь рабочей массы, поскольку она распыляется только при движении по соплу. Цена пистолетов намного ниже, чем стоимость хоппер-ковшей. Кроме того, картушные устройства подходят для нанесения текстурных штукатурок и создания рисунков, а хоппер-ковши — нет.

Подготовка распылителя к работе

Современная технология разбрызгивания отделочного состава разительно отличается от традиционной методики, связанной в нашем сознании с образом рабочего, который замешивает раствор, набрасывает состав на стену кельмой, разравнивает поверхность правило затирает ее теркой, разглаживает гладилкой — и так раз за разом, порция за порцией-Сегодня у домашних мастеров есть возможность воспользоваться уже готовой сухой смесью, все компоненты которой присутствуют в нужных пропорциях, имеют оптимальные структуру и размеры зерен. Чтобы приготовить на ее основе раствор тонкой штукатурки, надо просто налить в смесь (прямо в заводскую тару) определенное количество воды — оно указано на этикетке-инструкции. В нашем случае потребовался 1 л плюс еще около 100 мл на доведение состава до желаемой консистенции.

Затем раствор необходимо перемешать, но не вручную, а с помощью электродрели, оснащенной спиралевидной насадкой-венчиком.

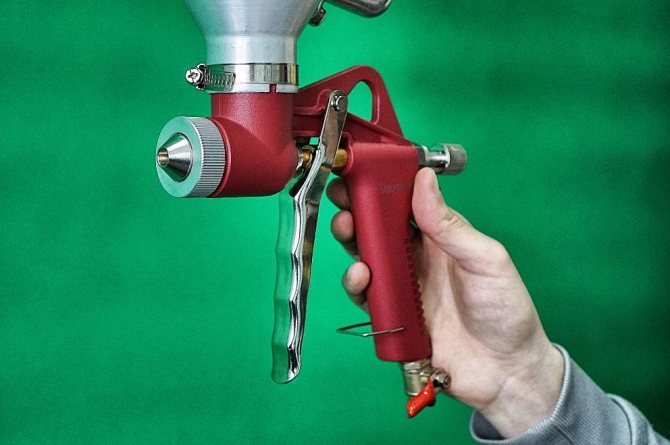

Устройство и характеристики картушного пистолета

Корпус пистолета имеет соответствующую «оружейную» форму, за счет которой прибор и получил свое название. Он оснащен длинным курком для трех или четырех пальцев, после нажима на который открывается подача воздуха. Внизу у рукоятки присутствует штуцер, подсоединяющийся к шлангу высокого давления и компрессору. Всасывающая трубка имеет резьбу с клапаном, запирающим выход воздушного потока при отсоединившемся шланге.

Форсунка пистолета снабжена несколькими сменными насадками — обычными и для выполнения орнаментов. Роль емкости для раствора тут играет конусообразный контейнер, прикрепленный сверху. У многих моделей пистолетов есть ручка со стороны оператора — она позволяет задействовать вторую руку, если удерживать устройство становится трудно. Также некоторые картушные пистолеты оборудуются воздушными кранами на входе и регулировочными винтами на задней части, которые позволяют менять интенсивность работы.

Материал

Чаще всего картушные пистолеты делают из алюминия или его сплавов. Такие материалы являются достаточно прочными, при этом не утяжеляют конструкцию. Емкость для раствора также может быть алюминиевой, но в продаже есть приборы и с нейлоновыми (пластиковыми) контейнерами. Последние еще легче по весу, при этом не менее стойки к механическим нагрузкам и химически инертны. Для производства насадок применяется нержавейка, которая не подвержена ржавлению и микроповреждениям.

Размеры и вес

Чем легче прибор, тем удобнее с ним работать мастеру. В среднем, масса устройств равна 1-3 кг, вместительность емкости составляет 3-5 литров. Длина пистолета может быть 15-25 см или больше. Профессиональные модели способны иметь емкости объемом до 8 литров, но после заправки раствором их довольно трудно удерживать в руках.

Размеры дюз и их назначение

Для штукатурных работ нужно правильно подбирать сопло — его диаметр должен соответствовать фракции наполнителя. Для большинства манипуляций подходят сопла на 4, 6, 8 мм, которые почти всегда идут в комплекте с пистолетом. Менее востребованными считаются дюзы (наконечники) с диаметром 2,5 и 3 мм.

Насадки различаются и углом среза, который выбирают в зависимости от густоты раствора. Самой популярной считается дюза со срезом под углом в 45 градусов, которая хорошо подходит для стандартной цементной, известковой, гипсовой штукатурки.

Необходимое давление и скорость

Чтобы пистолет работал с максимальной производительностью, к нему нужно подбирать подходящий компрессор. Некоторые модели вырабатывают давление 3-4 бар при производительности 170-250 литров/минуту, другие создают давление 4-8 бар и расходуют до 220-380 литров штукатурки. Обычно минимально возможным считается показатель 1,5 бар, максимальным — 8 бар. Средний аппарат поддерживает рабочее давление 4 бар, чего вполне хватает для проведения штукатурных работ.

Что такое хоппер ковш и как он работает

Нанесение штукатурки при помощи хоппер-ковша намного повышает скорость отделочных работ

Перед изготовлением хоппер ковша нелишне будет ознакомиться с его конструкцией и принципом действия. Это позволит не только собрать приспособление по предоставленным чертежам, но и при необходимости внести свои коррективы в зависимости от наличия материалов и особенностей эксплуатации.

Принцип действия пневматического ковша напоминает работу краскопульта. Приступая к отделочным мероприятиям, включают компрессор, подсоединяют шланг к пистолету, набирают в бункер штукатурную смесь и открывают пневмоклапан. Воздух под большим давлением подаётся в рабочую полость через входной штуцер, расположенный на задней стенке приспособления. Увлекая за собой частицы штукатурного раствора, воздушный поток выходит через специальные сопла, расположенные в передней части устройства. При этом штукатурка быстро и равномерно набрызгивается на стену. Преимущество конструкции в форме ковша заключается в том, что во время работы можно черпать жидкую смесь из другой ёмкости, а не наливать её из ведра.

Конструкция пневмоковша

Схема пневматического хоппер ковша (штукатурной лопаты), представленная на рисунках, даст возможность понять все преимущества конструкции. Благодаря наклону передней стенки штукатурку можно наносить не только на вертикальные поверхности стен, но также на потолок и наклонные плоскости любого направления.

Схема штукатурного ковша

Верх ёмкости имеет закрытую часть со стороны подключения компрессора. Это позволяет не разливать раствор при наклонах ковша во время оштукатуривания потолков

Занимаясь изготовлением приспособления, некоторые параметры конструкции важно держать в определённых границах. Так, не рекомендуется увеличивать диаметр входного отверстия более 4–5 мм

Расстояние между задней и передней стенкой в нижней части ковша должно составлять не более 20 – 25 мм, а диаметр выходного сопла — от 10 до 15 мм. В таком случае работоспособность конструкции обеспечит обычный бытовой компрессор, рассчитанный на давление до 8 атмосфер и расход воздуха около 220 – 250 литров в минуту. Если же увеличить расстояние между входным отверстием и соплом, то мощности воздушного потока будет недостаточно для выталкивания смеси под давлением, достаточным для набрызгивания раствора на стену.

Хоппер-ковш для удобства работы оборудован пневмоклапаном

Для включения подачи воздуха в хоппер ковше установлен клапан с ручным приводом, наподобие тех, что используются в пневмопистолетах для подкачки воздуха в автомобильные шины. В этих целях можно использовать и самый обычный шаровой кран, установленный на шланг подачи воздуха, однако, первый вариант удобнее и позволяет мгновенно прекратить подачу смеси, а это даёт дополнительную экономию раствора.

Преимущества и недостатки

Являясь простым и эффективным приспособлением для финишной отделки стен и потолков, хоппер-ковш обладает массой достоинств:

• высокая скорость проведения отделочных работ;
• возможность использования неквалифицированного труда;
• универсальность (устройство позволяет работать со строительными смесями любого типа);
• применение волокнистых примесей и других декоративных добавок;
• усиление адгезии раствора к стене благодаря высокой скорости набрызгивания;
• экономичность;
• низкая стоимость.

Единственным недостатком можно считать необходимость в использовании компрессора, что снижает мобильность и даёт определённые неудобства при работе на высоте.

Виды картушных пистолетов и их цена

Подразделение приборов на группы является условным. Все они имеют схожую конструкцию и одинаковый принцип работы:

1. Устройства декоративно-отделочного назначения. Предназначены для нанесения материала слоем толщиной до 12 мм, чаще используются для финишных или оформительских работ. Многие модели имеют байонет — металлический диск с высверленными отверстиями разного диаметра, который ставится вместо стандартного сопла.
2. Пистолеты для стартового оштукатуривания. Применяются для более грубой работы, когда нужно нанести штукатурку. Могут выполнять толстые слои материала.

Какое устройство выбрать

При покупке нужно сразу определиться, как часто и для каких целей будет применяться прибор. Профессионалам рекомендуется выбирать более надежное и дорогостоящее устройство, срок службы которого намного выше. Значение имеет и производительность картушного пистолета в литрах/минуту: для бытового пользования хватает 170 литров, а для мастеров данный показатель будет слишком мал.

Обязательно надо обратить внимание на отсутствие трещин, сколов, дефектов на корпусе. Сменные насадки обязаны без труда вкручиваться рукой, курок в хороших устройствах нажимается плавно, без люфта. Если пистолет оснащен воздушным краном, это позволит регулировать давление, следовательно, улучшит качество работы.

Сравнение с хоппер-ковшом

Кроме картушного пистолета, на рынке представлено похожее устройство – хоппер-ковш (пневматический ковш). Основные отличия этих двух инструментов заключаются в следующем:

• Площадь нанесения раствора и расход в пневматическом ковше больше, т.к. он имеет несколько сопел.
• Для работы хоппер-ковша требуется большее давление, чтобы обеспечить равномерный набрызг штукатурки через несколько отверстий.
• Картушный пистолет служить преимущественно для нанесения шпаклевки и декоративной штукатурки, а хоппер для быстрого накидывания раствора при выравнивании стен.

Инструкция по использованию

Новичкам для начала следует произвести пробное нанесение штукатурной смеси при помощи картушного пистолета. Это позволит оценить его мощность, выбрать оптимальное расстояние до поверхности. Обычно гипсовые штукатурки наносят, держа пистолет почти у самой стены, цементные — примерно на 20-25 см от основания. Толщину каждого слоя стоит выдерживать в пределах 10-12 мм, при необходимости пользоваться агрегатом в 2 захода. Второй слой выполняют только после высыхания первого и его обработки строительной теркой.

Поскольку удерживание прибора требует определенных физических усилий, лучше за один прием обрабатывать 1,5-2 квадратных метра стены, не более. Полностью заполнять контейнер картушного пистолета не надо — это создаст неудобства при работе. Для соблюдения техники безопасности еще до начала всех действий нужно надеть респиратор, защитный шлем. Если производится нанесение составов с каменной крошкой, используют защитные шлемы из ударопрочных материалов и специальные очки.

Порядок работ с картушным пистолетом будет таким:

1. Подготовка основания. Обязательно очищают стену, обеспыливают ее, грунтуют и дают полностью просохнуть. Если имеются серьезные перепады высот, осуществляют срезание сильно выступающих участков с дальнейшим ручным оштукатуриванием цементными смесями.
2. Установка маяков. Чтобы ориентироваться по толщине наносимого слоя, ставят специальные маячки. Они помогут соблюдать ровность нанесения штукатурки.
3. Приготовление раствора. Разводят раствор нужной густоты. Следят за его однородностью и отсутствием комочков, иначе после высыхания слой штукатурки потрескается. Замес производят малыми порциями, причем особенно актуально это правило для гипсовых смесей, обладающих малой жизнеспособностью.
4. Выставление оптимальной мощности компрессора. Если напор воздуха будет слабым, штукатурка станет разлетаться в стороны или стекать с поверхности. Излишне высокое давление вызывает вырывание шланга и остановку работы.
5. Установка насадки. Если опыта в работе нет, ставят насадку для растворов средней густоты. Она позволит быстро обрести необходимые навыки.

При работе пистолет удерживают на уровне пояса так, чтобы струя разбрызгивалась на стену под прямым углом. Прибор ведут вдоль стены по прямой линии, каждый последующий ряд раствора накладывают с небольшим заходом на первый. После завершения первого слоя проходятся по нему правилом, чтобы хорошо выровнять.

Густота раствора

По консистенции штукатурка для картушного пистолета должна походить на густую сметану и свободно стекать по стенкам контейнера. Смеси с мраморной или слюдяной крошкой обычно получаются плотнее из-за соответствующих наполнителей. Для создания рисунков применяют более жидкие составы. Вообще, картушные пистолеты можно заправлять даже клеевыми и синтетическими смесями, делая их густоту чуть более высокой, чем указано в инструкции.

Виды растворов которые в нем используются

Устройство способно распылять, гипсовые, цементные смеси. Густота должна напоминать плотную сметану. При необходимости разрешено добавлять мраморную крошку. Допустимо заливать раствор на синтетической, клеевой основе.

• https://ProDekorSten.com/instrument/kartushnyj-pistolet.html
• https://myshtukaturka.ru/komplektuyushchie/kartushnyj-pistolet-shtukaturki.html
• https://kraski-net.ru/oborudovanie/instrument/pistolet-dlya-naneseniya-shtukaturki-na-steny
• https://DekorShtukaturka.ru/instrumenty/kartushniy-pistolet
• https://kraska.guru/instrumenty/ruchnoj/kartushnyj-pistolet.html

Производители картушных пистолетов

Минимальная цена устройства составляет 1500 рублей, при этом качественный пистолет можно купить за 3000-4000 рублей. Самыми популярными среди профессионалов являются приборы марки Brigadier (Швейцария) с алюминиевыми воронками, которые работают долго и характеризуется высоким качеством сборки. Также пользователи хвалят приборы от Graco, Bosch, Fubag, Matrix, FIT, «Зубр».

Картушный пистолет — необходимое в арсенале каждого отделочника устройство. Он серьезно облегчает работу, повышает ровность нанесения штукатурки и снижает временные траты. Недорогие бытовые пистолеты пригодятся даже для домашнего пользования, позволят провести ремонт быстро, качественно и своими руками.

Полезные советы

При работе со штукатурным пистолетом следует контролировать равномерность наносимого слоя. Это поможет предотвратить появление трещин в результате неравномерного высыхания состава. Особенно это качается цементных растворов. При формировании сантиметрового слоя средний расход смеси составляет 25 кг на полтора квадратных метра.

Для того чтобы избежать пневмоударов и чрезмерного выстреливания смеси, нажимать на спусковой рычажок следует плавно и непрерывно на протяжении всего цикла нанесения раствора. При монтаже декоративной штукатурки смесь наносится в несколько тонких слоёв с использованием метода набрызгивания.
