Гидравлический домкрат: 10 лучших, устройство, принцип работы

Предназначение гидравлического домкрата

Основное предназначение домкрата — подъем и фиксация тяжелого груза на небольшую высоту. Гидравлический домкрат использует несжимаемую жидкость, которая нагнетается в гидроцилиндр при помощи гидравлического насоса. В качестве рабочей жидкости чаще всего применяется масло. Такое устройство гидродомкрата позволяет ему работать с очень тяжелыми грузами.

Гидравлические домкраты не предназначены для перемещения грузов или длительного удержания груза на весу. Для этого после подъема груза на необходимую высоту, нужно обязательно установить дополнительные опоры, на которых будет держаться груз. Без таких опор работать под грузом нельзя во избежание получения травм.

Классификация домкратов

• Механические — работают от приложения силы человека (вращение рукоятки или нажимание на рычаг).
• Гидравлические — работают за счет гидравлического механизма.
• Пневматические — позволяют поднять груз за счет заполнения воздухом специальной подушки. Промышленные модели комплектуются компрессором, бытовые подключаются к выхлопной трубе и заполняются выхлопными газами автомобиля.
• Электрогидравлические — подключаются к электросети, что приводит гидравлический насос в действие.
• Электропневматические — подключаются к электричеству, например к прикуривателю автомобиля, за счет чего происходит нагнетание воздуха в подушку.

Устройство гидравлического домкрата

Гидравлический домкрат состоит из следующих элементов:

• Корпус. Корпус изготавливается из закаленной стали, бывает короткий или длинный. В корпусе находится цилиндр с поршнем.
• Подошва корпуса — основание, на которое упирается домкрат во время работы.
• Подхват — это самая верхняя часть поршня, которая упирается в поднимаемый груз. Изготавливается из высокопрочной стали и имеет рифленую поверхность для предотвращения скольжения груза.Часто комплектуется регулирующейся по высоте насадкой, которая позволяет сделать механический первоначальный упор в груз без затрагивания гидравлики.
• Манометр. Позволяет следить за развивающимся давлением.
• Резервная емкость, в которой находится рабочая жидкость. Посредством рычажной системы жидкость из резервной емкости вытесняется в нагнетательный цилиндр, а затем в основной.

• Рабочая жидкость. Чаще всего в качестве рабочей жидкости в гидравлических цилиндрах используются специальные гидравлические масла. Не рекомендуется заливать в гидроцилиндры воду или тормозную жидкость, поскольку они будут вызывать коррозию внутренних металлических элементов, что приведет к быстрой поломке домкрата.
• Масляный фильтр. Нужен для очистки масла от загрязнения.
• Основной цилиндр с плунжером. Подъем плунжера обусловлен поступлением рабочей жидкости в цилиндр, опускание плунжера происходит при оттоке жидкости в резервную емкость.
• Нагнетательный цилиндр с плунжером. Нагнетает масло в основной рабочий цилиндр.
• Клапан накачки. Позволяет жидкости поступать из нагнетательного цилиндра в основной цилиндр и блокирует обратное ее движение. То есть, отвечает за движение рабочей жидкости только в одном направлении, препятствуя ее возвращению.
• Клапан сброса давления (перепускной клапан). После достижения нужной высоты, домкрат нужно вернуть в первоначальное состояние. Для этого есть клапан, который позволяет маслу вернуться в резервную емкость и сбросить давление. Этот клапан нужен для слива избытка жидкости и предотвращения перегрузки домкрата.

Характеристики гидравлического домкрата

Материал

Гидравлические домкраты, рассчитанные на небольшой вес, обычно делают из алюминия. Более серьезные модели, способные поднять сверхтяжелый груз, изготавливают из закаленой стали или чугуна. Чем на большую грузоподъемность рассчитан домкрат, тем более толстый металл используется при его изготовлении.

Размеры, вес и грузоподъемность гидравлического домкрата

Все эти три показателя напрямую связаны друг с другом. Домкраты с большой грузоподъемностью обладают большими размерами. И соответственно, крупный агрегат имеет большой вес.

Небольшие гидравлические домкраты, используемые для легковых автомобилей, имеют небольшие размеры, вес и небольшую грузоподъемность. Бутылочные домкраты грузоподъемностью 2 тонны имеют высоту 15-18 см и вес 2-3 кг.

Серьезные домкраты, применяемые для грузовых машин, в строительстве и промышленности, имеют большую грузоподъемность — до 100-200 тонн и большие размеры и вес. Так, бутылочные домкраты грузоподъемностью 200 тонн имеют высоту 40-50 см и вес 130-135 кг.

Предельная грузоподъемность

Указывает на максимальный вес, который может поднять домкрат. При выборе домкрата для автомобиля надо к значению «снаряженная масса», указанному в ПТС, прибавить 150-200 кг.

Высота подъема домкрата

Высота подъема домкрата — максимально возможная высота, на которую можно поднять груз. Эта величина складывается из двух показателей:

• высота подхвата
  — наименьшее расстояние от поверхности опоры, с которого может работать домкрат;
• рабочий ход штока (рабочий ход домкрата)
  — это максимальное расстояние между самым верхним и самым нижним положением поршня.

У большинства гидравлических домкратов этот показатель составляет 30-50 см. В то время как механический реечный домкрат может поднять груз на высоту в 1 метр.

Высота подхвата

Очень важный показатель конкретной модели домкрата. Показывает минимальное расстояние от опоры до поднимаемого груза (от земли до днища автомобиля). Может различаться у разных моделей от 6 до 30 см. Домкрат с большой высотой подъема будет невозможно разместить под машиной.

Диаметр площадки

Диаметр площадки — это размер опорной площадки для упора в груз. Определяет устойчивость упора и распределяет давление на домкрат в груз. Чем больше площадка, тем больше устойчивость и оптимально оказываемое давление.

Принцип действия гидравлического домкрата

В основе работы гидравлического домкрата лежит постоянство давления жидкости в сообщающихся сосудах. Внутри домкрата находятся два «сосуда», связанных между собой. Одним сосудом является основной цилиндр с рабочим плунжером, другим — цилиндр с нагнетательным плунжером. Эта гидравлическая система заполнена техническим маслом.

Нагнетательный цилиндр соединен с резервной емкостью для хранения масла и рычагом. При нажимании на рычаг нагнетательный плунжер приходит в движение: он опускается и выталкивает масло из нагнетательного цилиндра. Масло переходит в основной цилиндр и толкает рабочий плунжер вверх, за счет этого и происходит подъем груза, находящегося на опорной площадке домкрата.

В результате каждого нажатия на рычаг в основной цилиндр нагнетается определенный объем масла, равный объему нагнетательного цилиндра. Нагнетательный цилиндр заполняется маслом из резервуара. Поскольку одного нажатия на рычаг недостаточно для подъема груза, то обычно продолжают совершать движения рычагом до достижения нужной высоты.

Между нагнетательным и основным цилиндрами находится клапан, который пропускает жидкость только в одном направлении и не дает ей возвращаться обратно в нагнетательный цилиндр. Стенки основного цилиндра должны быть рассчитаны на массу поднимаемого груза.

После достижения нужной высоты подъема надо вернуть домкрат в начальное положение, для этого необходимо открыть перепускной клапан. Масло из основного рабочего цилиндра возвратится в резервную емкость с маслом, домкрат опустится.

Достоинства и недостатки гидравлических домкратов

Гидравлические домкраты имеют свои плюсы и минусы, обратить внимание на которые нужно при выборе домкрата для автомобиля. Покупая домкрат для машины, обычно выбирают между механическими и гидравлическими домкратами.

Плюсы

• Имеют высокую грузоподъемность: 2-200 тонн.
• Необходимо небольшое усилие для подъема машины: нажатие на рычаг для нагнетания масла в основной цилиндр. Энергозатраты человека при этом минимальны, а подъем идет быстро.
• Имеют очень высокий КПД — на уровне 80%.
• Могут работать при отрицательных температурах, так как масло в цилиндре не замерзает.
• Обеспечивают плавный подъем машины, так как идет постепенное поступление масла в цилиндр, шток поднимается без рывков.
• Плавное опускание предотвращает падение груза и уменьшает вероятность травмирования при работе с бутылочными домкратами.
• Обладают высокой устойчивостью благодаря широкой подошве, которая обеспечивает надежную опору.
• Можно ставить под любую точку кузова, так как нет вращающейся рукоятки.
• Очень маленькая вероятность того, что машина сорвется с опоры.

Минусы

• Требуют периодического обслуживания, контроля за уровнем масла, герметичности прокладок и клапанов, замены масла.
• Требуют хранения и транспортировки только в вертикальном положении, так как при переворачивании масло может вытечь.
• Имеют большие размеры и вес.
• Нужна ровная площадь опоры.
• Высота подхвата больше, чем у механических домкратов, поэтому гидравлические домкраты не подойдут для машин с низким клиренсом .
• Нельзя опустить машину на заданную высоту.
• Стоят дороже механических.

Советы по выбору

Выбирая домкрат с электроприводом, самостоятельно необходимо обратить внимание на такие аспекты

1. Вес автомобиля. От этого параметра будет зависеть модель домкрата, так как каждый вид рассчитан на определенную грузоподъемность, и превышение максимального значения приведет к поломке не только устройства, но и автомобиля.
2. Дорожный просвет. Функциональность домкрата во многом зависит от его диапазона высот – чем он шире, тем лучше должно быть оборудование.
3. Бренд. Для покупки электрогидравлического домкрата впервые лучше взять продукцию известной марки в средней ценовой категории. Такие производители, как правило, дают гарантию на свою продукцию, можно не сомневаться в качестве комплектующих и достоверности характеристик, указанных в паспорте изделия.

На данный момент на рынке домкратов с электропроводом отлично себя зарекомендовало оборудование немецкой фирмы Varta, американской фирмы Turbo и домкраты отечественного .

Применение гидравлических домкратов

• Гидравлические домкраты широко используются в профессиональных автосервисах и шиномонтажах, а также владельцами джипов и тяжелых внедорожников. Владельцы легковых автомобилей чаще всего отдают предпочтение компактным механическим домкратам.
• Из-за высокой грузоподъемности гидравлические бутылочные домкраты применяются при ремонте тяжелой грузовой и сельскохозяйственной техники, на промышленных производствах для подъема сверхтяжелых металлоконструкций.
• В строительстве для подъема тяжелых блоков, части зданий, натяжении арматуры с использованием железобетона.
• При прокладке нефтяных и газовых трубопроводов.
• При проведении спасательных работ и ликвидации последствий аварий.

Эксплуатация

Домкрат используется только при выключенном двигателе, зафиксированном стояночном тормозе и установленными противооткатными башмаками.

Корпус практически каждого устройства с электроприводом выполнен из пластика, поэтому требует аккуратного использования. Не допускается воздействие ударов и высоких температур. Чтобы избежать травм, поднимайте домкрат только за ручку.

Избегайте интенсивной работы оборудования, попадания влаги на домкрат. Подключайте его в сеть только тогда, когда работаете с ним. При утечке масла аппарат необходимо отключить во избежание возгорания.

Простота использования электрического гидравлического домкрата перевешивает все недостатки. Его по достоинству оценят как начинающие, так и опытные водители. Главное, найти модель, которая подойдет к параметрам вашего автомобиля.

В представленном ниже видео подробьно рассказывается об электрогидравлических домкратах.

Разновидности гидравлического домкрата

Гидравлические домкраты бывают нескольких видов, они отличаются по конструкции.

Классификация гидравлических домкратов

• Бутылочный.
  Наиболее простой вариант гидравлического домкрата, название идет от его внешнего вида, который напоминает бутылку. Имеет компактные размеры, большую площадь опоры. Позволяет работать с тяжелыми и очень тяжелыми грузами: от 2 до 200 тонн. Можно использовать при работе с легковыми и грузовыми автомобилями, спецтехникой, для подъема домов в строительстве. Имеет достаточно высокий минимальный подхват, поэтому не подойдет для автомобилей с клиренсом менее 200 мм. Работать с бутылочным домкратом нужно на идеально ровной опоре.
• Подкатный
  . Бывают нескольких модицикаций для профессионального и бытового использования. Для работы с ними нужно твердое ровное напольное покрытие типа бетона, асфальта, плитки. Повсеместно используются в профессиональных автосервисах для легковых машин.

• Телескопический.
  Имеет телескопический поршень, что позволяет увеличить максимальную высоту подъема.
• Двухштоковый или двухпоршневой.
  Из-за двух поршней в конструкции имеет увеличенную грузоподъемность.
• Низкоподхватные зацепные
  . Используются в случаях, когда необходима минимальная высота подхвата. Способны поднимать груз с расстояния от 15 мм от опоры, позволяют пошагово регулировать подъем и надежно фиксировать груз. Применяются при поднятии железнодорожного полотна, в промышленности.
• Специализированные:
  двухуровневые, ромбовые.

Как сделать пневмодомкрат своими руками

В целях экономии средств пневмогидравлический домкрат от выхлопной трубы можно изготовить в домашних условиях из пневмоподушки. Для этого необходимо предварительно подготовить инструменты и материалы:

• пневмоподушка для домкрата от грузового автомобиля, в которую будет накачиваться воздух;
• болт нужного размера, подходящий под отверстие подушки (через него будет осуществляться подача воздуха), а также колесный болт от «Жигулей»;
• шарик, предотвращающий утечку воздуха из конструкции, дрель и камерный штуцер.

В выбранной подушке должно быть отверстие для того, чтобы в него можно было вставить болт. В болте предварительно следует создать отверстие для установки камерного штуцера, а роль клапана будет исполняться колесным болтом. После чего все детали нужно соединить между собой с учетом того, что самодельный пневмодомкрат автомобильный можно накачивать только специальным насосом.

Перед тем как приступать к ремонтным работам с помощью самодельного подкатного устройства, под кузов автомобиля нужно положить деревянный брусок.

Некоторые автомобилисты приделывают к инструменту небольшую тележку, которая значительно упрощает его эксплуатацию.

Рейтинг 10 лучших гидравлических бутылочных домкратов

Гидравлический домкрат SPARTA 2т 50341 телескопический

Предназначен для подъема груза массой до 2 тонн. Основание домкрата сделано из чугуна, имеет защитное антикоррозийное покрытие. Оснащен клапаном безопасности, предотвращающим подъем груза массой свыше 2 тонн. Масса поднимаемого груза не должна превышать 2 тонны.

Не предназначен для перемещения грузов и длительного поддерживания груза на весу. После подъема груза необходимо зафиксировать его стойками-подставками для поддерживания. Если нет поддерживающих подставок под грузом нельзя находиться и проводить работы. Для работы необходимо расположить на ровной горизонтальной поверхности. Наличие телескопического механизма позволяет поднять груз на высоту 410 мм без особых физических усилий.

Родина бренда SPARTA — Германия, сборка осуществляется на заводах Китая и Тайваня, что позволяет сочетать немецкое качество и дешевизну производства. Домкраты SPARTA долговечные и недорогие.

Технические характеристики домкрата SPARTA 50341:

• Грузоподъемность — 2 т
• Высота подхвата — 170 мм
• Высота подъема — 410 мм
• Материал корпуса — металл
• Тип — двухплунжерный
• Телескопический механизм — да
• Горизонтальная работа — нет
• Вес — 3,2 кг
• Кейс — нет

Гидравлический домкрат 2т Gigant HBJ-2

Гидравлический домкрат российской торговой марки Gigant производится на заводах в Китае и России. Изготавливается по ГОСТу Р 53822-2010. Предназначен для работы с грузами массой до 2 тонн. Домкрат не предназначен для длительного удержания груза. При работе под грузом необходимо использование дополнительных подпор. Домкрат Gigant HBJ-2 отличается надежностью работы и хорошей устойчивостью за счет большой площади опоры.

Технические характеристики домкрата Gigant HBJ-2:

• Грузоподъемность — 2 т
• Высота подхвата — 181 мм
• Высота подъема — 345 мм
• Материал корпуса — металл
• Тип — одноплунжерный
• Телескопический механизм — нет
• Горизонтальная работа — нет
• Вес — 2,6 кг
• Кейс — нет

Гидравлический домкрат SPARTA Compact 3т 50332

Гидравлический домкрат SPARTA Compact 3т немецкого бренда SPARTA собран на заводах Китая. Зарекомендовал себя как надежный и недорогой инструмент, завоевав тем самым большую популярность среди автолюбителей. Предназначен для подъема грузов в строительстве, при проведении ремонтных автомобильных работ. Имеет устойчивое чугунное основание, корпус из прочной стали, полированный шток способствует увеличенному сроку службы домкрата.

Имеет небольшую высоту подхвата в 180 мм, которая позволяет работать с автомобилями с небольшим клиренсом. Максимальная высота подъема груза составляет 320 мм. После подъема груза на требуемую высоту необходимо надежно зафиксировать груз подпорками для обеспечения безопасности работающего человека. Работать без дополнительных опор нельзя. Домкрат не предназначен для перемещения груза и длительного удержания его на весу. Вес поднимаемого груза должен быть не выше 3 тонн.

Технические характеристики домкрата SPARTA Compact 3т 50332:

• Грузоподъемность — 3 т
• Высота подхвата — 180 мм
• Высота подъема — 320 мм
• Материал корпуса — сталь
• Тип — одноплунжерный
• Телескопический механизм — да
• Горизонтальная работа — нет
• Ход выдвижного винта — 50 мм
• Вес — 2,4 кг
• Кейс — нет

Гидравлический домкрат БелАК 3т БАК.10040

Гидравлический домкрат БелАК БАК.10040 имеет грузоподъемность 3 тонны, отлично подойдет для ремонта автомобиля. Выпускается под торговой маркой БелАК, принадлежащей российскому производственному холдингу БелАвтоКомплект. Сборка осуществляется на двух заводах в Китае, где производство отвечает международным стандартам ISO, вся продукция выпускается по ГОСТу и проходит выпускной контроль качества.

Домкрат поставляется в кейсе, что делает его хранение особо удобным. Имеет широкую опорную площадку, две рукоятки. Обладает низким подхватом в 145 мм. Домкрат БелАК БАК.10040 имеет длительный срок службы, невысокую цену, высокое качество.

Технические характеристики домкрата
БелАК 3т БАК.10040:

• Грузоподъемность — 3 т
• Высота подхвата — 145 мм
• Высота подъема — 285 мм
• Материал корпуса — металл
• Тип — одноплунжерный
• Телескопический механизм — да
• Горизонтальная работа — нет
• Ход выдвижного винта — 50 мм
• Размер основания — 85х70 мм
• Вес — 2,3 кг
• Кейс — да

Гидравлический домкрат KRAFT 4т KT 800014

Домкрат KRAFT KT 800014 предназначен для подъема груза массой до 4 тонн, широко применяется при ремонте и обслуживании автотехники. Принадлежит немецкому бренду KRAFT, который более 20 лет производит запчасти для автомобилей и автоинструменты. Сборка осуществляется в Китае, где вся продукция проходит обязательный контроль качества международных стандартов DIN, ANSI.

В домкрате есть предохранительный клапан, препятствующий подъему груза свыше 4 тонн. В качестве рабочей жидкости используется морозостойкое масло, не теряющее своих свойств при температуре -45°C. Удобная складная рукоятка делает домкрат компактным. Поставляется в пластиковом кейсе с ручкой, который удобно хранить и транспортировать.

Технические характеристики домкрата KRAFT 4т KT 800014

• Грузоподъемность — 4 т
• Высота подхвата — 195 мм
• Высота подъема — 380 мм
• Материал корпуса — металл
• Тип — одноплунжерный
• Телескопический механизм — нет
• Горизонтальная работа — нет
• Ход выдвижного винта — 60 мм
• Размер основания — 108х108 мм
• Вес — 3,6 кг
• Кейс — да

Гидравлический домкрат MATRIX MASTER 4т 50754

Гидравлический домкрат немецкой торговой марки Matrix, сборка производится на заводах в Китае и Тайване. Вся выпускаемая продукция проходит строгий контроль качества, что позвляет сочетать низкую цену, высокое качество и долгий срок службы. Matrix Master 50754 имеет грузоподъемность 4 тонны, изготовлен из прочного антикоррозийного металла, устойчивого к ржавчине и механическим воздействиям.

Домкрат имеет широкое основание, что позволяет использовать его на довольно мягком грунте. Поставляется в комплекте с пластиковым кейсом с ручкой. Кейс позволяет правильно хранить и транспортировать домкрат — в вертикальном положении.

Технические характеристики домкрата MATRIX MASTER 4т 50754

• Грузоподъемность — 4 т
• Высота подхвата — 194 мм
• Высота подъема — 372 мм
• Материал корпуса — сталь
• Тип — одноплунжерный
• Телескопический механизм — нет
• Горизонтальная работа — нет
• Ход выдвижного винта — 48 мм
• Вес — 3,9 кг
• Кейс — да

Гидравлический домкрат SPARTA Compact 5 т 50333

Гидравлический домкрат SPARTA Compact 50333 предназначен для подъема груза массой не выше 5 тонн. Производится на заводах в Китае по немецкой технологии с соблюдением всех необходимых требований. Домкрат отличается высоким качеством сборки, долговечностью и надежностью. Эти характеристики в сочетании с невысокой ценой делают домкрат SPARTA Compact 50333 отличным приобретением.

Домкрат не предназначен для длительного удержания груза на весу, для этого нужно использовать специальные опоры, работать без которых под поднятым грузом категорически запрещено. Корпус изготовлен из прочной стали, имеется устойчивое чугунное основание. Домкрат укомплектован полированным штоком.

Технические характеристики домкрата SPARTA Compact 5 т 50333

• Грузоподъемность — 5 т
• Высота подхвата — 180 мм
• Высота подъема — 340 мм
• Материал корпуса — сталь
• Тип — одноплунжерный
• Телескопический механизм — да
• Горизонтальная работа — нет
• Ход выдвижного винта — 50 мм
• Вес — 2,9 кг
• Кейс — нет

Гидравлический домкрат БелАК 5т БАК.00042

Принадлежит российской торговой марке , сборка производитс на заводе в Китае. Предназначен для подъема груза массой не более 5 тонн. При своей большой грузоподъемности имеет компактные размеры, за счет низкого подхвата позволяет работать с машинами с низким клиренсом. Широкое основание обеспечивает устойчивость домкрата и уменьшает вдавливание в грунт. Если требуется длительное удержание груза на весу, необходимо установить дополнительные опоры, без которых работать под грузом запрещено.

Технические характеристики домкрата БелАК 5т БАК.00042

• Грузоподъемность — 5 т
• Высота подхвата — 175 мм
• Высота подъема — 345 мм
• Материал корпуса — металл
• Тип — одноплунжерный
• Телескопический механизм — да
• Горизонтальная работа — нет
• Ход выдвижного винта — 60 мм
• Рабочий ход — 110 мм
• Размер основания — 75х85 мм
• Вес — 2,9 кг
• Кейс — нет

Гидравлический домкрат СОРОКИН BottLine Jacks 12т 3.12

Предназначен для подъема груза массой не более 12 тонн. Домкрат известной рссийской марки Сорокин, производственные мощности которого находятся в Китае, Тайване, России, Европе. Сборка домкрата осуществляется в Китае, что позволяет снизить затраты на производство и, соответственно, окончательную цену при сохранении высокого качества продукции. Применяется для строительных, производственных и авторемонтных целях.

Не предназначен для длительного удержания груза. После подъема груза на нужную высоту обязательно использование дополнительных фиксирующих опор для безопасности работы под грузом.

Гидравлический домкрат СОРОКИН BottLine Jacks 12т прост в эксплуатации, имеет винтовой шток, облегчающий размещение домкрата под опорной поверхностью груза. Сбоку корпуса есть металлическая ручка, за которую удобно переносить домкрат. Внизу корпуса находится широкое опорное основание, препятствующее утопанию домкрата в мягком грунте.

Бутылочные домкраты серии BottLine Jack® оснащены телескопическим механизмом, позволющим уменьшить высоту подхвата при сохранении или увеличении высоты подъема по сравнению с классическими моделями.

Технические характеристики домкрата СОРОКИН BottLine Jacks 12т 3.12

• Грузоподъемность — 12 т
• Высота подхвата — 245 мм
• Высота подъема — 570 мм
• Материал корпуса — металл
• Тип — двухплунжерный
• Телескопический механизм — да
• Горизонтальная работа — нет
• Ход выдвижного винта — 55 мм
• Рабочий ход — 270 мм
• Вес — 9,5 кг
• Кейс — нет

Гидравлический домкрат WIEDERKRAFT 20т. WDK-81200

Гидравлический домкрат WIEDERKRAFT WDK-81200 предназначен для подъема груза массой до 20 тонн. Применяется на станциях техобслуживания грузового транспорта, спецтранспорта и сельскохозяйственной техники. WIEDERKRAFT — немецкий бренд, сборка домкратов производится в Китае. Высокое качество сочетается с долгим сроком службы и надежностью.

Домкрат имеет ручку, что облегчает его транспортировку. Широкое основание обеспечивает устойчивость домкрата при работе. Винтовая площадка регулируется по высоте.

Технические характеристики домкрата WIEDERKRAFT 20т. WDK-81200

• Грузоподъемность — 20 т
• Высота подхвата — 226 мм
• Высота подъема — 452 мм
• Материал корпуса — металл
• Тип — одноплунжерный
• Телескопический механизм — да
• Горизонтальная работа — нет
• Ход выдвижного винта — 150 мм
• Рабочий ход — 226 мм
• Размер основания — 144х150 мм
• Вес — 10,6 кг
• Кейс — нет

Электрооборудование, свет, освещение

0 votes

+

Голос за!

—

Голос против!

Люди издревле сталкивались с проблемами подъема большого груза на высоту, для этого обычно привлекалось много людей, и возводились громоздкие конструкции, которые не всегда обладали сверхпрочностью, а потому зачастую ломались, провоцируя человеческие жертвы. Выход из положения появился с изобретением такого станка, как гидравлический домкрат, что широко используется и сегодня. Подобная установка в отличие от лебедок имеет большую надежность и способна поднимать большие грузы при меньших затратах.

Предназначение гидравлического домкрата

Сегодня нельзя представить проведение ремонтных работ на автомобиле, будь то ремонт подвески или смена колеса, без применения домкратов – специальных механизмов, что предназначены для подъема тяжелого груза и фиксации его на требуемой высоте. Наиболее эффективными являются гидравлические домкраты, где рабочее усилие создается при помощи гидравлического масла и поршня.

Первые механические домкраты появились ещё в древности. А идеи создания схемы гидравлического домкрата специально для автомобиля, возникла непреднамеренно. Ремонтник Питер Лунати данную идею подсмотрел в парикмахерской, удивившись, как просто мастер стрижки фиксирует на определенной высоте гидравлическое кресло. В 1925 году был сделан сложный платформенный подъёмник с гидравлической стойкой для автомобиля.

Гидравлические домкраты отличаются грузоподъемностью, что составляет от одной до нескольких сотен тонн, что позволяет их применять при ремонте грузовых машин и другой тяжелой техники. В качестве грузов используются корпуса машин или настила полов, плиты фундамента и колонны. Зависимо от целей применения, такое оборудование имеет различные габариты и конструкцию.

Гидравлический домкрат используется для перемещения, поднятия и фиксации грузов. Устройство используется в сфере общеслесарных и шиномонтажных работ, а также незаменимо при проведении подготовки машины к долгой поездке для создания балансировки: колесо с помощью домкрата снимается и на специальном оборудовании балансируется.

Современные гидравлические домкраты нашли широкое применение не только на СТО и в автосервисах. Они успешно используются на нефтеперерабатывающих предприятиях, электростанциях и других промышленных комплексах. Высочайший уровень производительности и легкость работы позволили эту технологию внедрить в бытовую среду, поэтому у многих хозяев в гараже имеется гидравлический домкрат.

Данное оборудование способно работать в горизонтальных и вертикальных плоскостях, поэтому оно широко используется на строительно-монтажном полигоне и для натяжения арматурных конструкций из напряженного железобетона.

Конструкция гидравлического домкрата

Основными несущими элементами гидравлического домкрата являются корпус, рабочая жидкость, как правило, масло и выдвигаемый поршень. Гидравлический домкрат имеет удлиненный или короткий корпус, что изготавливается из закаленной стали. Корпус выполняет такие функции: выступает для поршня направляющим цилиндром и является резервуаром для рабочего масла.

Винт с подъемной пятой вворачивается в плунжер, выворачивая винт, поэтому при надобности получается увеличивать максимальную высоту подъема. Домкрат данного вида оснащен гидравлическим насосом с ручным, ножным или воздушным приводом. В устройстве гидравлического домкрата предусмотрены клапаны безопасности и прочие устройства для создания долгой безаварийной работы.

Подъемный механизм и выдвижной гидравлический цилиндр, поднимаемый специальную площадку вверх, находятся в отверстиях корпуса. Спуск происходит при помощи поворота Т-образной ручки. Оборудование имеет полиамидные колеса, обеспечивающие домкрату маневренность. Корпус удлиненного тира используется, в основном, для работы с автобусами и большегрузными машинами.

Принцип работы гидравлического домкрата

Работает любой гидравлический домкрат по принципам сообщающихся сосудов с использованием жидкости. Перед работой необходимо расположить домкрат на ровной твердой поверхности под автомобилем и нажимать при закрытом клапане на рычаг, пока машина не поднимется на требуемую высоту. Спуск автомобиля осуществляется при помощи плавного открытия клапана аппарата против часовой стрелки.

Перекачивается рабочее гидравлическое масло приводным насосом с помощью рычага. Жидкость попадает в цилиндр через клапан и выдавливает его. Обратному перетеканию жидкости будут препятствовать клапана – нагнетательный и всасывающий. Чтобы обратно опустить домкрат, необходимо на насосе открыть клапан, тогда из цилиндра масло перетечет назад в насос.

Наличие на корпусе домкрата резьбы, которая защищена грязезащитным кожухом, резьбы на штоке и резьбовых отверстий в основании гарантирует неограниченные возможности использования и работы гидравлических домкратов для опрессовки, зажима и гибки. Высокопрочная опора, что изготовляется из закаленной стали и устанавливается на шток, способна предохранить гидравлический домкрат от повреждений. Рифленая поверхность опоры предотвращает скольжение грузов. Усилие гидравлических домкратов регулируют встроенным манометром.

Достоинства и недостатки гидравлических домкратов

Гидравлические домкраты являются одними из наиболее неприхотливых при всей своей мощности. Важной особенностью гидравлики является несжимаемый рабочий материал. Отсюда — плавность опускания и подъема, фиксация груза на нужной высоте и точность торможения. Гидравлические домкраты демонстрируют высокий уровень КПД — до 80% и значительную грузоподъемность — до 200 тонн при небольшом усилии за счет большого передаточного отношения между поверхностями поперечного сечения плунжера насоса и цилиндра.

Но у гидравлических домкратов начальная высота подъема намного выше, чем у механических моделей. Еще одна трудность — невозможность точного регулирования высоты опускания. Для поддержания в рабочем состоянии домкрата необходимо постоянно следить за уровнем масла, контролировать герметичность клапанов и сальников. Транспортировать и хранить такие домкраты можно исключительно в вертикальном положении, так как в противном случае жидкость может из резервуара вытечь.

Недостатки гидравлических домкратов вытекают из достоинств. Они являются относительно медлительными — один цикл работы насоса соответствует не слишком большой высоте подъема. К недостаткам относят большую массу и размеры, высокую цену гидравлического домкрата, а также небольшой ход для одноплунжерных моделей. Кроме того, зачастую у названных инструментов происходят более серьезные поломки и неисправности, чем у механических устройств.

Классификация гидравлических домкратов

Выделяют несколько разновидностей гидравлических домкратов.

Бутылочные гидравлические домкраты

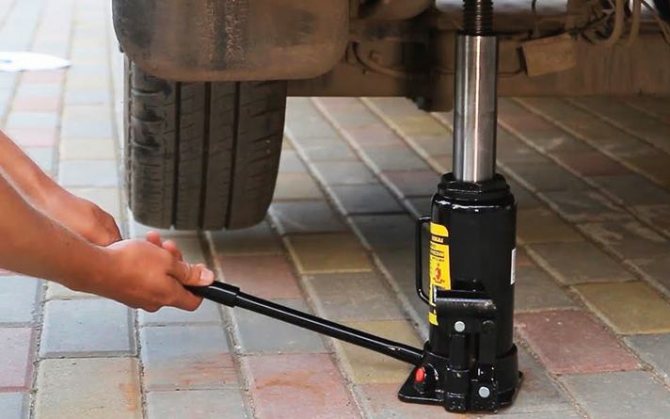

Конструкция бутылочного (вертикального) гидравлического домкрата является самой простой. Сфера использования таких домкратов является достаточно широкой в силу большого диапазона поднимаемого веса — от 2 до 100 тонн. «Бутылки» применяют в грузовом автотранспорте. Помимо главных достоинств гидравлического домкрата, вертикальные модели обладают еще несколькими — это универсальность использования, компактность и большая площадь опоры.

Бывают бутылочные домкраты одноштоковыми и двуштоковыми. Гидравлический одноштоковый аппарат отличается простотой конструкции и удобством эксплуатации, что расширяет области его использования и позволяет выполнять работу любой сложности: монтаж и демонтаж в машиностроении, строительстве, ремонт автомобилей, колес железнодорожных вагонов, применение в качестве силового узла пресса, трубогиба, трубореза и подобного инструмента.

Телескопический двуштоковый домкрат имеет схожую конструкцию с бутылочным аппаратом, принцип работы гидравлического домкрата бутылочного типа базируется на использовании нескольких рабочих штоков. Поршень находиться в основе телескопического домкрата. Его можно применять в горизонтальной и вертикальной позиции. Он компактный и подходит большинству машин. Подьем происходит с помощью подьемного рычага, приводящегося в действие гидравлическим цилиндром.

Подкатные домкраты

Работает подкатный домкрат по аналогичному принципу, что и бутылочный, но с отличием, что ось рабочего цилиндра располагается не в вертикальной оси, к тому же поршень не совмещается напрямую с подхватом и подъемный рычаг приводит в действие. Подкатным данный аппарат назван потому, что из себя представляет тележку на колесах, который может катиться по ровной поверхности. Домкрат при подъеме подхвата и рычага «подкатывается» или смещается под груз.

Такой домкрат приводиться в движение таким же качанием рычага, как и бутылочные модели, опускается аналогично — поворотом клапанного винта. При необходимости опускания груза вниз необходимо насадить трубчатую рукоятку на клапанный винт, после чего перегородка войдет в паз этого винта. Вращая рукоятку вокруг своей оси, пользователь вращает и винт соответственно, сбрасывая в рабочем цилиндре давление и опуская на необходимую высоту груз.

Чаще всего подкатный домкрат можно встретить на станции шиномонтажа, потому что он подходит идеально для подъема одной стороны машины, достаточно быстрый в работе и монтаже. Недостатки у подобной конструкции вытекают из названия — подкатному домкрату для работы нужна ровная твердая поверхность, бетон или асфальт. Кроме того, существенный размер и вес затрудняют перевозку агрегата в автомобиле.

Подкатные домкраты классифицируются по назначению, как на фото гидравлических домкратов:

• Для личного использования автомобилистой, грузоподъемностью до 3 тонн;
• Для автосервисов и шиномонтажных мастерских, грузоподъемностью до 4 тонн и с наличием педалей предварительного подъема для моментального достижения требуемой высоты подхвата;
• Для обслуживания тяжелых машин и специальной автотехники (автопогрузчиков), грузоподъемностью до 20 тонн и с наличием педалей предварительного подъема и раздвижной траверсы, что предназначена для поднятия одной стороны машины.

Трансмиссонные подкатные домкраты оснащены специальной поворотной рамой. Здесь проявляется во всей красе плавность и точность хода гидравлических домкратов. Коробка передач автомобиля, что монтируется или демонтируется, может точно фиксироваться в горизонтальной или вертикальной плоскости в нужном положении.

Гидравлические гибриды

Домкраты двухуровневые нужны преимущественно в автосервисах, где работают с разными автомобилями. К особенностям данного приспособления относят две подъемные площадки. Чертеж гидравлического домкрата двухуровневого в целом представляет из себя гибрид подкатного и бутылочного домкрата. А если быть точнее — двухуровневое домкрат используют в на высоте 65 — 375 миллиметров от земли в качестве подкатного и на высоте 375 – 687 миллиметров в качестве телескопического. При работах с подъемным механизмом используют ручной рычаг и ножную педаль.

Пневмогидравлический домкрат в себе сочетает гидравлику и пневматику. Он может быть изготовлен в подкатном решении, имеет грузоподъемность в пределах 2 — 80 тонн. Начальная высота подхвата — низкая. Применяется исключительно как оборудование для автосервиса.

Зацепные домкраты

Низкоподхватные зацепные домкраты широко используются везде, где нужна малая высота подхвата: для установки и демонтажа разного оборудования, для поднятия полотна на железной дороге, а также в автомастерских. Именно подобная низкая высота подхвата, что составляет от 15 миллиметров, с возможностями пошаговой ее регулировки является при сборке механизмов очень удобной и выступает визитной карточкой зацепного домкрата. А вот в основе данного домкрата лежит простое устройство бутылочного типа.

Ромбовые домкраты

Гидравлический ромбовый домкрат в основном требуется для подъема машин при ремонте. Он характеризуется высокой надежностью, если сравнить его с винтовым сородичем, и в простоте использования ему практически не уступает.

В ромбовом домкрате в качестве несущих элементов выступают четыре рычага, что соединены шарнирами. Схема работы гидравлического домкрата и подъем грузов базируется на изменении углов между рычагами. К достоинствам ромбовых домкратов причислят небольшие габариты, что обеспечивает удобное хранение, транспортировку и вместе с этим значительную опорную поверхность и жесткость конструкции. Относительно невелика высота подхвата.

Изготовление гидравлического пресса

Когда автолюбитель самостоятельно обслуживает весь свой автопарк, одним из самых необходимых инструментов является пресс. Предлагаем вам изготовить своими руками пресс из гидравлического домкрата, который станет надежным соратником при выполнении целого перечня работ. При его помощи можно отверстия пробивать в разных материалах, запрессовывать вставки и втулки, прессовать отходы металлообработки.

Собрать гидравлический пресс не так уж сложно. Вам понадобиться для этого сварочный аппарат с требуемым количеством сварочных электродов, слесарная ножовка, угловая шлифовальная машина с диском по металлу, стальной толстостенный профиль для выполнения конструкции пресса. Функции силового агрегата, оказывающего нужное рабочее давление, выполняет гидравлический домкрат.

Первым узлом гидравлического пресса выступает опорная платформа для домкрата. Так как полученное давление будет являться пропорционально приложенным к основанию и верхним рабочим узлам, прочность основы должна быть максимальной. Достичь этого получится, сделав на основе несколько ребер жесткости. Для изготовления основы возьмите стальной квадратный или прямоугольный профиль, что имеет размер 40 на 50 или 50 на 50 миллиметров и отрежьте 4 детали длиной около 250-300 миллиметров при помощи выше указанных инструментов.

После этого необходимо уложить боковыми стенками эти части друг к другу и проварить стыковочные швы сверху и снизу, чтобы увеличить жесткость основания пресса. Для обеспечения большой устойчивости гидравлического домкрата приварите к полученной конструкции пластину из стали, лист которой имеет толщину 8 -12 миллиметров и размер 250 на 200 миллиметров.

Следующим этапом изготовления самодельного пресса из домкрата является производство упора и стоек. Для этого необходимо отпилить 2 детали из профилированной толстостенной трубы прямоугольной или квадратной формы необходимой длины. Чтобы ее вычислить, требуется уточнить по прилагаемой инструкции к домкрату величину максимального хода штока и к полученному размеру прибавить высоту самого гидравлического домкрата и опорной платформы.

Упор изготовьте из того материала, что и выполнены стойки. Длина данной детали должна равняться ширине опорной платформы, чтобы сохранить общую геометрию конструкции. Упор и полученные стойки между собой соедините сварным швом и приварите к основанию П-образную конструкцию.

При выполнении подобных сборочных операций рекомендуется использовать простое приспособление, которое обеспечивает перпендикулярность соединяемых деталей. На стальной лист, что имеет толщину не меньше 10 миллиметров, следует приварить два обрезка стального уголка 40 на 40 миллиметров под углом 90 градусов. Соединяемые детали уложите в дальнейшем в данное приспособление и сварите.

Так можно достичь нужного угла соединения. Для дополнительного удобства этот импровизированный угольник дополнительно укомплектуйте прижимными приспособлениями, что фиксируют соединяемые детали и препятствуют нарушению угла соединения через термические изменения во время сварки в металле.

Следующим обязательным элементом нашего пресса является съемный упор, что способен перемещаться по направляющим и передавать от центрального рабочего штока гидравлического домкрата давление на обрабатываемую деталь. Подготовьте для его изготовления несколько отрезков стальной полоски, что имеет толщину порядка 1 сантиметра. Длину деталей сделайте меньше образовавшегося расстояния между стойками. Соедините полученные детали в нескольких местах при помощи сварки с двух сторон.

Чтобы обеспечить быструю замену этой детали при совершении любых гидравлических работ и для фиксации элемента при перемещении на вертикальных стойках, необходимо просверлить в полученном блоке из полос стали два сквозных отверстия и две пластины отпилить, их длина должна быть больше на 100 миллиметров длины блока. Также просверлите в пластинах по два отверстия, что сносны с отверстиями в блоке.

При монтаже блока на раму пресса из гидравлического домкрата своими руками подберите два болта необходимой длины с гайками и шайбами и соедините с блоком полученные пластины так, чтобы они разместились от стоек по обе стороны. В случае возникновения потребности для достижения меньшего свободного хода поршня гидравлического домкрата можно уменьшить пространство между перемещающимся упором и верхней балкой конструкции при дополнительной установке промежуточного квадратного профиля.

Отпилите для этого отрезок квадратного профиля, который имеет длину, что равняется расстоянию между стойками, и на равном расстоянии сварным швов присоедините его. Это существенно сократит рабочее расстояние гидравлического пресса и уменьшит временные расходы на выполнение определенных видов работ.

Чтобы еще больше уменьшить ход рабочего штока гидравлического домкрата, можно применять дополнительные сменные вставки, которые изготовлены из сплошного или полого стального профиля или сменных наковален. Для их создания следует отпилить несколько деталей разной толщины и дополнительно промаркировать их для быстрого и тщательного подбора нужного элемента.

Ремонт гидравлического домкрата

Гидравлические домкраты периодически нуждаются в обслуживании, поэтому в рабочий цилиндр и необходимо доливать жидкость, которая вытекает в процессе эксплуатации через сальники и разные уплотнения. Кроме протекания масла, неисправности домкрата состоят в заклинивании при подъеме груза на определенную высоту, невозможности после поднятия опустить домкрат или невозможности поднять даже нетяжелый груз.

Протекание масла

Для ремонта и испытания гидравлического домкрата в домашних условиях следует купить нужный ремкомплект для оборудования. До выполнения ремонта следует сначала разобрать аппарат. Может потребоваться удлинитель к ключам, чтобы были значительное усилие и больший рычаг. Обязательно подготовьте емкость для слива старого масла и подготовьте новую рабочую жидкость.

После этого следует извлечь поршни и проверить их на наличие коррозии. Всю грязь и коррозию принято удалять. Проверьте, не изогнулся ли шток. Если деформация имеет место, то маловероятно, что получится его снова сделать ровным и можно дальше уже не ремонтировать ничего.

Необходимо проверить клапан, перепускающий масло. Клапан для этого откручивается и проверяется на наличие деформации или попадания грязи внутрь клапана. Если клапан неисправен из-за механической деформации, то его следует просто поменять. К тому же он может попросту загрязниться, и шарик будет садиться в свое седло неплотно. Это и является причиной пропускания рабочей жидкости.

Полностью слейте старое масло. Эта процедура достаточно простая, хотя и занимает много времени, пока масло перетекает из одного в другой цилиндр. Жидкость сливается посредством прокачивания системы, движением рычага вверх-вниз. Все детали тщательно промойте от грязи и остатков масла. Полностью поменяйте все манжеты и уплотнительные прокладки.

Другой причиной отказа гидравлического домкрата может считаться грязь, что попала в рабочую полость. Для её удаления оттуда необходимо отвернуть головку корпуса, в его основание залить керосин и прокачать при выкрученной запорной игле домкрат. Керосин по завершении операции следует удалить и в рабочую полость залить чистое масло.

Попадание воздухa

В рабочей полости домкрата в процессе длительной эксплуатации скапливаются пузырьки воздуха, существенно снижающие его эффективность. Причина этого, как правило, состоит в воздухе, который попал из-за нехватки рабочего масла в гидравлическую систему. Устранить эту неисправность можно следующим образом.

Для начала откройте пробку масляного бачка и перепускной клапан, а потом быстро прокачайте насос гидравлического пресса несколько раз. Таким способом воздух будет вытеснен из рабочей полости в емкость для масла. Можете закрывать после этого перепускной клапан и отверстие, ведущее в масляной бачок. Если вы все сделали правильно, то воздух удалиться, и домкрат снова будет работать в штатном режиме.

Если же ваша попытка получилась неудачной, повторите все вышеперечисленные действия. Однако этот способ не является единственным для удаления из рабочей полости воздуха. Определить наличие в рабочей полости воздуха несложно: домкрат вообще не работает, или подъем груза осуществляется медленно.

Отверните первым делом запорную иглу на полтора-два оборота, после чего поднимите рукой за винт до крайней верней точки плунжер и отпустите его, чтобы он оказался снова в нижнем положении. Повторите подобные действия дважды или трижды. Чтобы подобная проблема в дальнейшем не возникала, стоит периодически проверять уровень масла в гидравлическом домкрате и при его нехватке добавлять рабочую жидкость.

Таким образом, вы ознакомились с конструкцией гидравлического домкрата, изучили его достоинства и недостатки, разобрались в классификации подобного оборудования и уяснили, как работает гидравлический домкрат. Теперь можно приступать к сборке аппарата своими руками. И не забывайте о периодическом техническом обслуживании и подливании рабочего масла.
