Cтол для лобзика своими руками: чертежи, пошаговая инструкция

Стол для электролобзика своими руками может сделать любой мужчина, даже не обладая особыми навыками столярного дела. Поскольку лобзик, получающий питание от сети, является неотъемлемой частью любого хозяйства, для него понадобится рабочее пространство. Такой прибор значительно ускоряет время работы, а также позволяет провести ее качественно, четко и быстро.

Однако не стоит забывать о том, что добиться самого высшего качества можно только посредством правильного использования этого инструмента, то есть водрузив его на лобзиковый стол.

Стационарное устройство позволит сделать из вашего инструмента мини-станок, благодаря которому можно сделать самые разнообразные узоры.

Стол для лобзика своими руками

Электролобзик – это электромеханический инструмент, который применяется для распила материалов из дерева, ДВП, ДСП, пластика и даже тонкого металла. Работу с применением лобзика проводят, держа его в руке, им производят распил по заранее очерченному на заготовке чертежу. Кто когда-нибудь выполнял данную работу, знает, что идеально ровного среза таким способом выполнить практически невозможно. Удобнее и эффективнее эту работу производить лобзиком на специальном столе, который вполне по силам изготовить своими руками.

Главные правила работы на столе для лобзика

При работе на любом столе, будь то самодельный или покупной, необходимо соблюдать определенные правила:

• при разрезании не рекомендуется подавать деревянную заготовку на пильное полотно с большим усилием, в противном случае, это может привести к его поломке. В процессе регулярного использования пила быстро приходит в негодность, требует периодической замены;
• при распиливании тонких стальных листов под них следует подкладывать фанерный лист;
• электролобзик должен быть прочно прикреплен к столешнице;
• длинные пропилы лучше всего выполнять с использованием направляющих планок;
• параметры пильного полотна должны соответствовать характеристикам используемого материала;
• когда разрезается ламинированная заготовка, на место пропила нужно приклеить скотч, это предотвратить образование зазубрин;
• при выполнении разрезов круговой формы маятник электролобзика выставляется на минимальной высоте.

Лобзик — незаменимый помощник для любого профессионала и начинающего мастера. Используя его, вам удастся изготовить фигуры любой сложности из различных материалов. Качественный стол для инструмента облегчит рабочий процесс, улучшит конечное качество, обеспечит дополнительное удобство и высокую безопасность для пользователя.

Самостоятельное изготовление стола для лобзика

Можно купить в строительных магазинах или заказать по интернету станину для электрического лобзика, но его изготовление своими руками будет значительно дешевле, и однозначно данный стол будет практичней, так как вы будете делать его, учитывая нужные вам размеры.

Габариты будущего стола во многом зависят от размеров деталей, которые будут изготавливаться, и от полезной площади помещения, где он будет установлен.

Для начала нужно нарисовать эскиз будущего стола. Можно это сделать самому или скачать чертеж с сайта в интернете. На готовом чертеже будут указаны размеры и материалы, используемые при изготовлении оснастки.

Представляем один из вариантов чертежа стола для работы на нем электрическим лобзиком

Имея чертеж, нужно подготовить инструменты и расходный материал для начала работ по изготовлению стола для лобзика.

Этапы изготовления

Независимо от выбранного материала необходимо:

• изготовить основание и соединить с рабочей поверхностью с отверстиями для крепления подошвы инструмента;
• изготовить систему кронштейнов для верхней направляющей пилки;
• собрать и отрегулировать стол.

Основание и рабочая поверхность

Размеры основания выбираются исходя из габаритов имеющегося лобзика и указаны ориентировочно. Размеры рабочей поверхности также указаны ориентировочно, со стороны крепления кронштейна она монтируется заподлицо с основанием, на трех остальных сторонах делается небольшой выступ для удобства крепления оснастки (струбцин, упоров и т. п.).

Кронштейн

Устройство кронштейна с направляющими подшипниками понятно из рисунка. Размеры можно выбрать индивидуально, но кое-что обязательно нужно иметь в виду.

Подшипники, которые ограничивают увод пилки в сторону, нужно подобрать на основании размеров пилок, которыми планируется работать. Ширина самого подшипника (в справочниках обозначается буквой В) не должна быть больше ширины пилки, чтобы не притуплять ее зубья.

Под выбранный подшипник подбирается
крепеж: винты М3 или М4, гайки (лучше «самоконтрящиеся» с капроновой вставкой, предотвращающей самопроизвольное отвинчивание).
Расстояние между осями подшипников рассчитывается также исходя из размеров пилок, толщина полотна может находиться в пределах от 0,9 до 1,7 мм.

Например, толщина полотна T244D составляет 1,25 мм, а T123X, T118A – 1 мм. Округлять лучше в большую сторону.

Как сделать фрезер из дрели , читайте в этой статье:

Сборка и регулировка

Кронштейн можно закрепить следующим образом

Возможно, вас также заинтересует статья о том, как сделать стол-скамейку для дачи своими руками. А подробную инструкцию по изготовлению журнального столика вы найдете здесь.

Инструмент и материал

Подготовим такой инструмент:

• шуруповерт или дрель;
• электрический лобзик;
• сверла по дереву (3.5, 6, 8, 10 мм);
• молоток;
• стамеску;
• рулетку;
• уровень;
• шлифовальную шкурку.

Материал для изготовления модели:

• USB плита (18 мм);
• деревянный брус (120 х 25 х 400 и 60 х 40 х 1400);
• шурупы по дереву (4 х 45) 35 шт.;
• болты 8 х 30 (для крепления лобзика к станине), 8 х 60 (для крепления кронштейна к станине), 8 х 80 (для крепления направляющей ножовочного полотна), 8 х 30 (для крепления подшипников);
• гайки – 10 шт.;
• шайбы – 10 шт.;
• подшипники – 2 шт.;
• алюминиевые уголки 25 х 25 х 80 – 2 шт.

Приспособление для лобзика

Установка лобзика в стол, значительно облегчает процесс пиления тонких материалов, но точность реза падает, когда дело доходит до толстых брусков. В связи с гибкой структурой пильного полотна, при его поворотах в большом деревянном массиве, конец пилки изгибается и отстает от центральной части. Получить точный 90-градусный угол в таком случае не выйдет. По крайней мере, без специального приспособления для электролобзика, придерживающего пилку строго перпендикулярно поверхности.

• Кронштейн для крепления металлических конструкций (как на фото)
• Пара подшипников: радиусом 11 мм
• Брусок: 600x40x40
• Квадрат толстой фанеры или ДСП: 100×100
• Крепежный уголок: 2 шт
• Болты с шайбами и гайками для крепления к столу и установки кронштейна: 5 шт
• Винты с шайбами и гайками для фиксации подшипников: 2 шт
• Клей для дерева

По инструментам:

• Дрель с набором сверл по дереву и металлу
• Пила

Первым делом обрисуем главные нюансы в изготовлении самого упора пилки. Для этого понадобиться подходящий металлический кронштейн, как на фото ниже. Найти такой можно в специализированном магазине крепежей или попытать счастье на ближайшем строительном рынке. Если поиски не увенчались успехом, этот элемент можно заменить любой Г-образной металлической пластиной, в которую можно будет упереть ребро пильного полотна.

Работа по изготовлению деталей стола и сборка его

• Изготовление короба стола для тех, кто немного знаком со столярным делом, не составит особого труда. Из листа USB электрическим лобзиком по расчерченному на листе эскизу вырезать детали для изготовления станины. Собираем по чертежу короб.
• Сверлятся отверстия под крепления лобзика и вывода ножовочного полотна. Устанавливается электрический лобзик.
• Вымеряется центр по полотну, и к боковой части короба крепится направляющая кронштейна.
• Шток кронштейна, как показано на рисунке, имеет не отверстия для крепления, а прорези для изменения высоты его в соответствии с длиной используемого полотна.

Рассмотрим детальней изготовление кронштейна для направляющей режущей ножовочной пилы:

1. Делаем колено (вертикальный рычаг), которое крепится в направляющую с прорезями для перемещения кронштейна по высоте и выборкой верхней части для соединения второй части детали.
2. Горизонтальный рычаг состоит из бруса с шипом в одном конце для соединения с вертикальным рычагом и блоком направляющей для центровки ножовочного полотна.
3. Соединяем все детали в блок и делаем четкую подгонку оснастки, чтобы движение режущего полотна имело свободный легкий ход.

Собранный верстак для работы электролобзиком проверяют в работе с различными материалами. В случае выявления каких-либо недостатков в конструкции, их устраняют.

Для выполнения разреза материала с различной плотностью и вязкостью применяют определенные полотна для каждого вида. Кроме того, выбирается оптимальная скорость движения инструмента, чтобы исключить перегрев полотна.

Верстак

Содержание статьи:

Для комфортной работы и обеспечения ровной линии резания многие мастера объединяют электроинструмент с компактной подставкой, превращая этот «симбиоз» в многофункциональный станок. Монтируется эл. лобзик в поверхность стола с нижней стороны так, чтобы пильное полотно было направлено вверх и проходило сквозь проделанное отверстие.

Клавиша запуска надежно фиксируется, благодаря чему пользователь может аккуратно распиливать деревянные заготовки и выполнять полный контроль над инструментом. Самодельное устройство позволяет осуществлять высокоточные пропилы, может использоваться в работе с большими объемами материала.

Существует очень простой способ того, как сделать такой стол. Для сборки можно использовать любые материалы, с которыми умеете работать. Так, если под рукой есть шуруповерт и электропила, стол сооружайте из толстой фанеры или древесно-стружечной плиты.

Владельцы сварных инверторов и углошлифовальных машин могут изготовить станок из трубок и стальных листов. Самодельное приспособление под электролобзик можно соорудить и из высокопрочного пластика, когда имеется возможность надежного скрепления материала в монолитную конструкцию.

Из листов фанеры

Для изготовления простого стола для электрического лобзика чертежи и трафареты не требуются, ведь габариты такого изделия каждый владелец инструмента подбирает персонально. Все детали соединяются с помощью саморезов, которые вкручиваются шуруповертом или отверткой в грани стенок фанерной столешницы. В том случае, когда используемый древесный материал не покрыт защитным лаком, для улучшения его крепления используется специальный клей — конструкция получается более прочной, разобрать ее легко не получится.

Важно! Перед тем как прикручивать подготовленную поверхность к деревянному основанию, нужно вымерять и вырезать сквозное отверстие под пильное полотно. После этого приложить подошву электролобзика с противоположной стороны и сделать разметку отверстий под крепления, выполнить их высверливание.

Вышеперечисленные операции лучше всего проделывать на чистовой поверхности, которая после обработки прикручивается к опорным стенкам. Самодельным столом может стать любой верстак или предмет мебели. Нижеприведенное видео продемонстрирует, как из старой тумбочки сделать подставку для лобзика, поместив в нее пылеотвод и удобный ключ-переключатель.

Дополнительные приспособления

Монтаж ручного электролобзика в столешницу существенно упрощает процесс распиливания деревянных материалов, однако точность разрезания ухудшается, если используются брусья большой толщины. Это связано с гибкостью пилы, концы которой при попадании в широкий массив древесины отклоняются от центральной части. В результате получить 90 градусов на угле распила не выходит. Для этого требуется специальное приспособление, поддерживающее полотно строго перпендикулярно к обрабатываемой поверхности. Для распиливания массивной древесины нужно присоединить к самодельному мини-верстаку специальное устройство.
Принцип его работы заключается в надежном закреплении концов пилы между вращающимися роликами. Для выполнения такого приспособления вам потребуются такие материалы:

• кронштейн для укрепления стальных конструкций;
• подшипники радиусом 10 мм;
• деревянный брус размером 600/40/40 мм;
• лист фанеры квадратной формы 100/100 мм;
• уголок крепежный — 2 штуки;
• болты для прикрепления к столешнице кронштейна и подшипников;
• клей по дереву.

Необходимые инструменты:

• электродрель со сверлами по металлу и дереву;
• пила.

Для выполнения упора пильного полотна нужен металлический кронштейн, приобрести который можно на рынке или в строймаркете. В противном случае, его заменит стальная пластина Г-образной формы, в которую сможет упираться ребро распиловочного полотна.
Итак, отмерьте, потом высверлите два сквозных отверстия под шурупы подшипников. Важно, что они должны находиться один от другого на равноудаленном расстоянии. Завершив конструирование упора, можно переходить к сборке и монтажу самого рычага. Для этого отрежьте два бруса нужной длины, соедините их под прямым углом металлическими уголками или клеем.

Конструкцию соедините с направляющей подшипников, тщательно прижмите ее к опорным стенкам стола металлической пластиной на четырех шурупах. Данная техника крепления позволит вам регулировать высоту рычага при обработке толстой древесины. Собранное приспособление получится не просто аккуратным, но и компактным, оно может использоваться для обработки различных сортов дерева средней и большой толщины.

Стол для электролобзика своими руками

Вслед за столом для циркулярной пилы взялся делать стол для лобзика. Он нужен для выполнения более тонких работ. Идеальным инструментом была бы ленточная пила, но это слишком громоздкий инструмент, который я не могу себе позволить в своей маленькой мастерской. Маленькие и недорогие ленточные пилы — ненадежны, а большая у меня не поместится.

Как смастерить стол для лобзика своими руками (фото, видео)

Стол для электролобзика своими руками может сделать любой мужчина, даже не обладая особыми навыками столярного дела. Поскольку лобзик, получающий питание от сети, является неотъемлемой частью любого хозяйства, для него понадобится рабочее пространство. Такой прибор значительно ускоряет время работы, а также позволяет провести ее качественно, четко и быстро.

Однако не стоит забывать о том, что добиться самого высшего качества можно только посредством правильного использования этого инструмента, то есть водрузив его на лобзиковый стол.

Стационарное устройство позволит сделать из вашего инструмента мини-станок, благодаря которому можно сделать самые разнообразные узоры.

Подготавливаем инструменты и материалы

Стол для лобзика электрического своими руками имеет множество преимуществ. В частности то, что подобрать все необходимые инструменты для этого изделия можно без проблем. Важное условие – жесткость и выравненность поверхности. Поэтому лучше всего остановить свой выбор на таком материале, как фанера. Но доски при этом не должны быть тонкими, так как они могут покоробиться. Поэтому лучше всего взять водоустойчивую ламинированную фанеру толщиной около 1 см.

Можно взять древесно-стружечную плиту, которая несколько толще фанеры, а также жестче. Но самым подходящим вариантом будет качественная покрытая ламинатом столешница для кухни. Единственным минусом такого материала является плохое крепление инструментов к материалу, поэтому придется тщательнее выбирать крепежные детали. Основным преимуществом древесно-стружечной плиты является доступность – оформить заказ на все необходимые элементы можно в любой мастерской. При этом остановите выбор на толщине около двух см.

Стол своими руками из металла – альтернатива деревянному. Единственная трудность заключается в том, что найти подходящую металлическую деталь несколько затруднительно – она должна быть не просто ровной, но еще и тщательно обработанной. Помимо этого в такой детали сложно будет сделать дырки под крепления. Если вы посмотрите видео и вооружитесь сверлом, все будет намного проще.

При этом вам стоит запастись простым карандашом (лучше взять мягкий, чтобы он был ярче), линейкой или рулеткой, отверткой, сверлом, саморезами. Помимо этого нам понадобится угольник, с помощью которого будем размечать изделие, а также использовать его на последнем этапе сборки. На последнем этапе не будет лишним фиолент и подшипники.

Как происходит процесс

Для того чтобы сконструировать элементарный столик, вы должны подготовить чертежи. Правильно нарисованная или подобранная схема существенно облегчит вам работу. Используйте фанерную доску до одного см шириной в качестве рабочего места. Если элементы небольшие, можно взять доску поменьше. При этом отступите от краев до двадцати см и сделайте несколько отверстий. Не забудьте пометить внизу доски места для креплений.

В том случае, если подставка лобзика лишена отверстий, их необходимо сделать в количестве четырех экземпляров. По готовым пометкам сделайте дырки в фанере. Примите к сведению, что на доску нужно прикрепить ножки из стали. При этом высота ножек зависит от самого корпуса прибора. При этом планки отгибаются под углом 90 градусов. Для этого проделываются отверстия под крепежи. Прибор при этом закрепляются под фанерным элементом, чтобы пила выглядывала через дырку.

Такой обычный столик можно установить на том же верстаке или рабочем столе. При этом такому столику не нужны ножки, а закрепляется он по краям верстака. Прибор должен оказаться за пределами стола. Это изделие отлично закрепляется на заготовках из дерева толщиной до трех см.

Как сделать стол для лобзика

Если вы хотите сделать стол для обычного лобзика, процесс пройдет намного проще, поскольку вам не нужно будет заморачиваться подготовкой рабочего места к питанию от сети. Для начала выпилите из фанеры заготовку для столешницы.

Не забудьте подготовить дырочки сверлом, в которые будут вкручиваться саморезы.

В уголках будущей конструкции будут располагаться квадратики из фанеры, которые придадут жесткости. Подготовьте дырочки таким образом, чтобы лобзик свободно располагался в них. Столешница приделывается с помощью саморезов. Не забудьте вырезать в верхней части будущего столика отверстия под приборы. Обратите внимание на то, что в столешнице закрепляется параллельный упор, для этого в отверстия забиваются саморезы. Вот и все. Самый примитивный столик для лобзика готов.

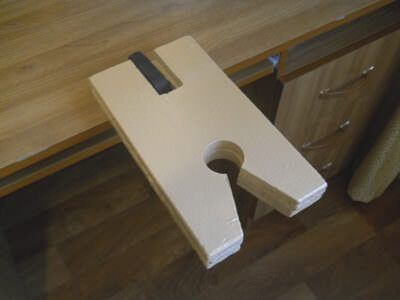

Столик для выпиливания лобзиком

Такой многогранный инструмент как лобик, имеет несколько разновидностей, самым простым из которых, является ручной тип устройства. Этот элементарный инструмент, не обремененный электроприводом и сложными узлами, предназначается для аккуратного фигурного распила заготовок небольшой толщины. Скорость работы, зависит от физических показателей и удобства рабочего места. Чтобы облегчить процесс выпиливания, рекомендуется соорудить специальный выпиловочный столик для лобзика, чертеж которого расположен ниже. Это простое приспособление сэкономит силы и в разы повысит эффективность работы.

• Фанера (или что-то подобное): 260x200x10
• Струбцина
• Саморезы с потайной головкой: 4 шт

По инструментам:

• Пила (ножовка или лобзик)
• Дрель или шуруповерт с набором сверл
• Линейка
• Наждачная бумага или напильник

Процесс изготовления выпиловочного столика предельно прост. Переносим контуры изделия с чертежа на заготовку и выпиливаем 2 главные части, как на фото ниже. Здесь главное учесть толщину верхней части Вашей струбцины, чтобы она не выпирала. При необходимости, поверхность можно нарастить, выпилив ещё один верхний элемент.
